零售市场消防工程施工组织设计样本.doc

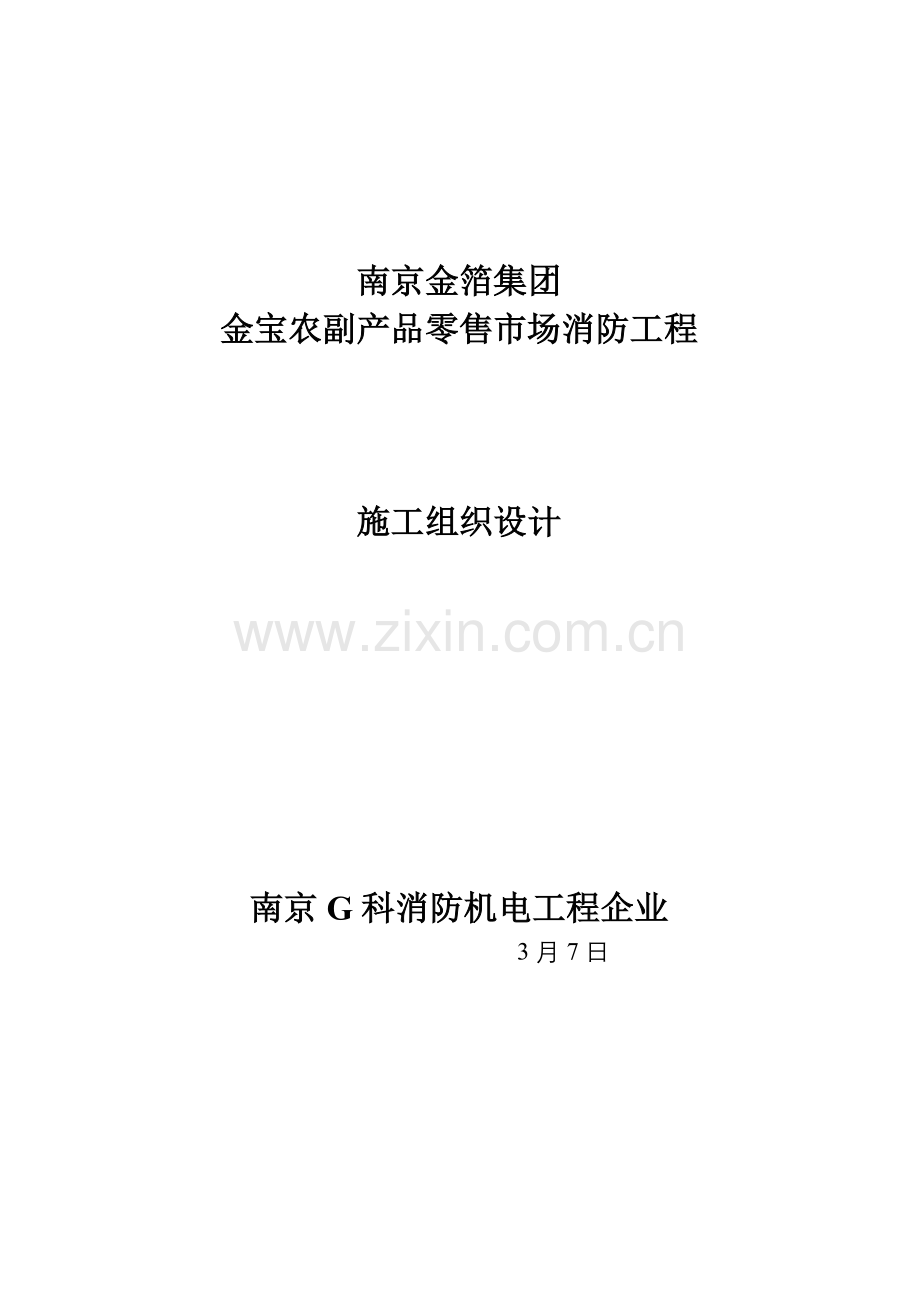

南京金箔集团
金宝农副产品零售市场消防工程

施工组织设计

南京G科消防机电工程企业
3月7日

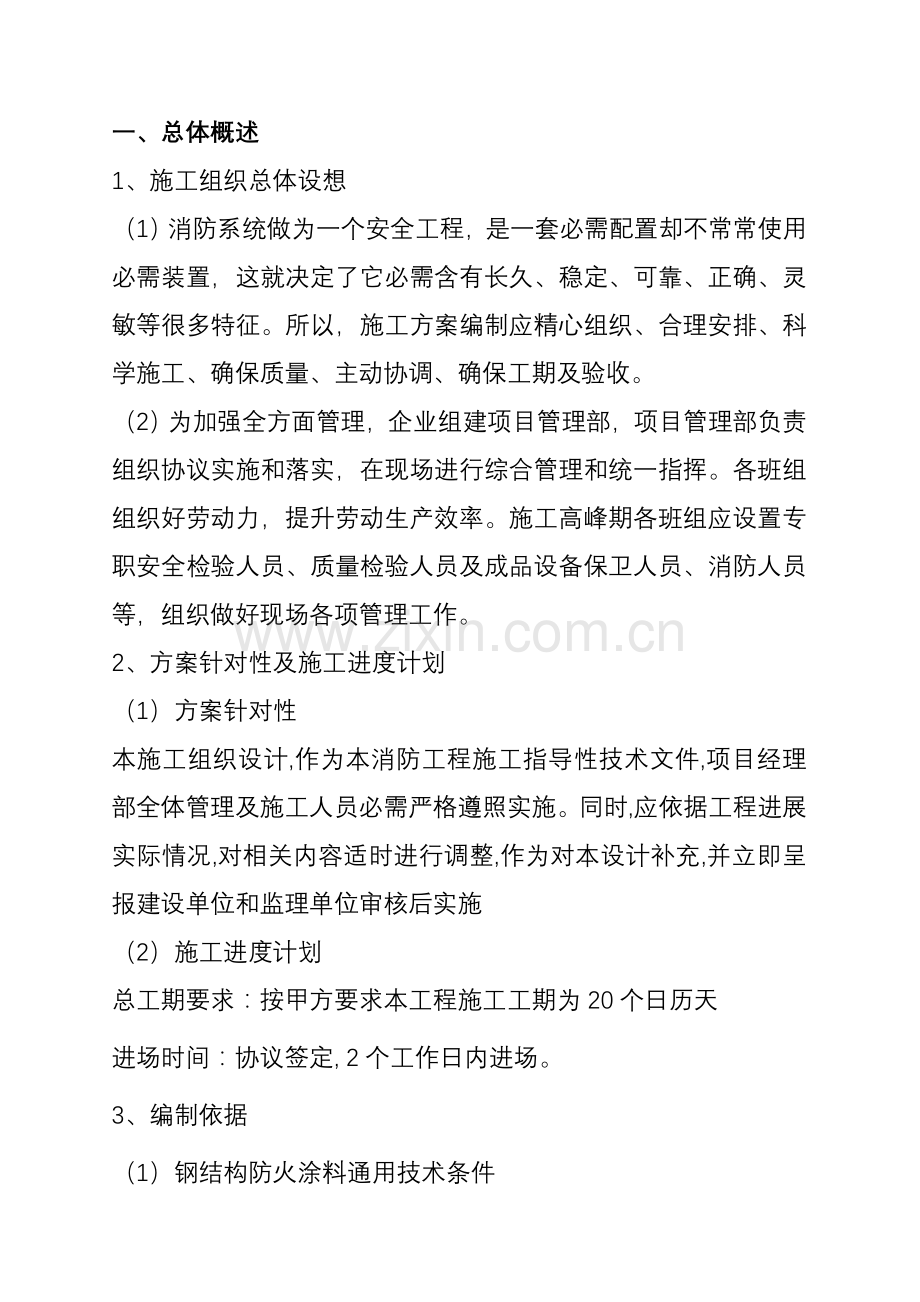

一、总体概述
1、施工组织总体设想
（1）消防系统做为一个安全工程，是一套必需配置却不常常使用必需装置，这就决定了它必需含有长久、稳定、可靠、正确、灵敏等很多特征。所以，施工方案编制应精心组织、合理安排、科学施工、确保质量、主动协调、确保工期及验收。
（2）为加强全方面管理，企业组建项目管理部，项目管理部负责组织协议实施和落实，在现场进行综合管理和统一指挥。各班组组织好劳动力，提升劳动生产效率。施工高峰期各班组应设置专职安全检验人员、质量检验人员及成品设备保卫人员、消防人员等，组织做好现场各项管理工作。
2、方案针对性及施工进度计划
（1）方案针对性
本施工组织设计,作为本消防工程施工指导性技术文件,项目经理部全体管理及施工人员必需严格遵照实施。同时,应依据工程进展实际情况,对相关内容适时进行调整,作为对本设计补充,并立即呈报建设单位和监理单位审核后实施
（2）施工进度计划
总工期要求：按甲方要求本工程施工工期为20个日历天
进场时间：协议签定, 2个工作日内进场。
3、编制依据
（1）钢结构防火涂料通用技术条件
（2）钢结构防火涂料应用技术规范
（3）钢结构工程施工质量验收规范
（4）建筑设计防火规范
（5）工业设备、管道防腐蚀工程施工及验收规范
（6）建筑给水排水及采暖工程施工质量验收规范》
二、施工组织管理：
施工组织机构：
本工程实施项目法施工。由项目经理部根据企业质量确保体系和生产管理体系地相关要求，统一进行整个工程地安全管理、质量管理、工程进度、成本控制等全部工程管理阶段。统一协调、安排开工时间及次序、对整个工程地全过程管理负责全部责任。

三、施工准备：
1）仔细审阅图纸、理清思绪、了解设计意图。
2）施工人员到现场考察，熟悉现场，做到图纸实物对应，计划施工现场。
3）组织编制具体、分部工程技术安全交底，并对参与施工人员进行讲解交底。
4）编写需用物资材料底采购计划，做好物资材料现场准备。
5）做好施工机械、设备、器具进场准备。

四、施工方案
1、室外消火栓施工方案
（1）检验管道、阀门、消火栓：
安装前对管网、阀门、消火栓进行外观检验，以确定是否可用。
（2）管网安装：
1）施工前应清除管子内外脏物异物、校直管子等。
2）埋地管道安装前必需进行防腐处理。
3）管道采取热镀锌钢管，DN≤100mm采取丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理洁净,管道连接不得有缩口现象。 管道直径大于100mm采取卡箍。
焊工应持有焊工证,焊接完成应清除管道上溶渣及其它焊接残留杂质,并对焊缝进行外观检验,不许可焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等，焊缝应进行防腐处理。
4）管道在安装中止时应用塞子或管堵将敞口封闭,继续施工时再打开,预防异物进入管道。
5）埋地部分管道刷冷底子油二道，热沥青两道。
（3）室外消火栓安装按国家标准和省标
（4）水泵接合器安装
1）水泵接合器组装应按接口,本体及联接管,止回阀,安全阀,放入管控制阀次序进行,止回阀安装方向应确保消防水能从水泵接合器口进入系统.地下连接管道应防腐。
2）水泵接合器,应有和室外消火栓相区分标志。
（5）系统试压：
1）系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证工程质量。
2）试压用压力表必需已经校验,精度不低于1.5级,表刻度值为最大被测压力1.5倍,压力表不少于2只。
3）试压前,应对不能参与试压设备加以隔离,系统试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺点,重新再试。
4）系统试验完成后,应立即无遗漏地拆除全部临时盲板及管道,并和统计查对无误。
5）水压强度试度试验压力在压力小于或等于1.0MPa时,应为工作压力1.5倍并不应低于1.2MPa。当工作压力大于1.0MPa时应为工作压力加0.4Mpa，
本工程试验压力为1.2MPa。测压点应该在管道系统最低部位,对管网注水时,应将管网内空气排净,然后缓慢升压,达成试验压力后稳压30分钟,目测无泄漏,无变形,无压降为合格。
6）系统严密性试验在强度试验合格到进行,其试验压力为设计工作压力,稳压二十四小时,经全方面检验,无泄漏,无压降为合格。
7）系统试验合格后,填写<系统试压统计>,并报建设单位签字后生效。
（6）系统水冲洗：
1）系统安装完成后,应分区进行水冲洗。
2）冲洗前应将水泵等设备隔离,并将减压阀,止回阀等临时拆下,待冲洗工作结束后,随即复位。
3）对系统进行水冲洗排放管道,应接入可靠排水系统,并确保排泄 通畅和安全,排水管道截面不应小于被冲洗管道截面60%。
4）水洗应连续进行,以出口处水色、透明度和入口处目测基础一致为合格。管道冲洗合格后，应立即填写<<系统管道冲洗统计>>。
5）管道冲洗后应将存水排尽,需要时可用压缩空气吹干。

2、钢结构防火涂料涂刷施工方案
（1）施工材料选择及性能：
本工程防火涂料选择厦门市大平工贸大平防火涂料。依据设计要求所用防火涂料应进行严格质量检验，并备有合格证和对应质检汇报，应符合相关国家标准和施工规范中相关要求。
1）大平牌防火涂料是一个超薄防火涂料，该防火涂料是油性涂料，含有涂层薄、表面光滑、施工简单等优点。达成建筑防火规范耐火要求，是一项关键防火安全方法。
2）大平防火涂料特点：
耐火、耐碱
耐油、耐候
附着力强
遮着率高
坚固耐久
应用广泛、质优价康
遇火膨胀发泡，形成耐烧隔热层
（2）施工环境要求
钢结构必需保持清洁，表面干澡，无油渍、粉尘，环境温度适以－5℃～40℃,相对湿度小于85%时方可施工。
（3）施工工艺
防火涂料工程关键采取辊涂施工、局部采取刷涂方法施工；
1）基层防锈处理复检；
2）基层防锈表面除污去杂处理；
3）做好防污方法及脚手架搭建等准备工作；
4）做好安全、技术交底工作；
5）开始施工，并做好分遍成活质量控制及检验工作；
6）做好施工统计及资料整理工作；
7）工程交验。
基层除污 检验 第一道涂料 检验 第二道涂料 检验 ………
第五道涂料 检 查 第六道修补涂料 检验 自 检 检验 交工验收（4）施工过程监视测量
1)施工过程安全确保控制：安全方法、安全教育；
2)施工过程质量确保控制：1基材构件表面清除油污、灰尘、泥沙等污垢；2首遍涂层厚度控制、分遍成活厚度控制；3涂层设计厚度控制；4 表面外观控制
3)施工过程工期确保控制:施工人员数量调配

（5)防火涂料施工
防火涂料施工准备：
1)施工安全、技术交底，后勤保障完善；
2)材料进场：施工前通常应对包装好涂料进行基础性能检验，关键是查对涂料名称、商标、批号、合格证、包装完整性和出厂日期。了解需要涂装前处理方法，干燥方法及表干时间，准备好配套使用稀释剂。大面积开始施工前应进行小面积试涂，以确定颜色及经验施工工艺参数。 涂料充足搅拌均匀，防火涂料因所含固含量较大，所以轻易出现沉淀，所以在施工前应用手电钻夹搅拌棒充足搅拌均匀。因为防火涂料存在生产批次，生产日期等不一样，所以涂料粘度存在微小差异，所以有可能需要适宜稀释剂加入到涂料中，调配涂料施工粘度，使用喷涂或滚涂时，涂料粘度比刷涂低些，具体视实际情况而定。稀释剂添加量不得超出总量5%。
防火涂料施工过程及要求：
1)必需在钢构件安装完成并经防锈验收合格后方能进行防火涂料施工。
2)施工前将钢结构表面杂物清除洁净，在验收合格后进行第一遍涂料涂装。每遍涂料涂装厚度不宜大于0.2mm，本工程涂料采取滚、刷涂式涂装法，涂装时不能有流淌、龟裂、脱粉等病态出现，上层涂装干燥（最少4小时）并经自检合格方能进行下一道涂料涂装。
a施工时，涂料应充足搅拌均匀。若太稠，可加入专用溶剂加以稀释。
本工程拉杆支撑、檩条耐火时间0.5h，涂层厚0.20mm,涂刷2遍, 钢梁耐火等级1.5h，涂层厚1.23mm,涂刷6遍；钢柱耐火等级2.0h，涂层厚1.77mm,涂刷9遍。
b在施工过程中，可依据需要搭建牢靠可靠可移动平台。当相对湿度大于90%，风速大于5m/s、雨天或构件表面结露时，不得施工。
c涂料施工过程中若遇雨淋处理方法：刚施工涂层连续雨淋时间如小于2小时，则不影响涂层质量，长时间雨淋则需要铲除；如施工涂层6小时后遇雨，连续雨淋时间如小于12小时则不影响涂层质量；遇雨淋涂层再施工时应自检表面质量，并等构件或涂层表面干燥后施工。正常情况下施工达成厚度涂层应协调立即盖上屋面板。
d严禁漏涂，对不需要涂刷部位应加以区分、保护，不得误涂。对于焊接缝、高强螺栓接头等，在修补漆施工完成并经验收合格后立即涂上防火涂料。
e立即做好工程交验相关内业资料，发觉问题立即整改。
施工统计整理
1） 工前应搜集整理该工地所用材料产品说明书，产品检测汇报（国检），产品检验汇报（企业），产品合格证，和相关产品认证手续等。
2） 工过程中，应做好分遍成活统计，尤其是隐蔽工程统计及签字工作，做好每遍涂层检测统计整理，和总厚度检验统计。
3） 好施工质量自检统计及统计会签。
4） 好其它相关资料及统计汇编及整理工作。
质量标准及要求：
质量引用标准
防火涂料产品质量：国家标准GB14907-94 《钢结构防火涂料通用技术条件》
防火涂料施工质量：国家标准CECS 24:90 《钢结构防火涂料应用技术规范》
工程质量评定标准：国家标准GB50205-《钢结构工程施工质量验收规范》
①涂层厚度必需符合设计要求。
②无漏涂，无脱粉，无显著裂缝等，如有部分裂缝，其宽度应小于0.5mm。
③涂层和钢基材之间应粘结牢靠，无脱粉，空鼓等现象。
④颜色和外观符合设计要求，轮廓清楚，涂层接搓平整

四、施工质量确保方法
1、本工程施工工序报检实施“三检制”，对分项工程进行检验验收，所以各专业施工应严格根据以下程序进行工作。
1）原材料验收：施工中所使用材料必需根据设计要求，施工技术标准及协议约定，对所购材料设备等按其规格、型号、性能等技术指标进行检验、验收，填写材料报验单，并备齐合格证、质确保和检验试验资料，报监理方审核。
2）工序验收：每工序结束时，各班组首先根据标准进行自检，各专业技术责任人会同专职质检员复验后，备齐工序施工全部技术资料后，进行工序验收。
3）凡需报验项目必需和施工同时，施工资料及报验单填写应规范，字迹工整清楚，杜绝错报、漏报及不经未经自检现象。
4)本工程确保工程质量优良而且经过消防验收。
2、确保质量方法
1）牢靠树立“百年大计、质量第一”思想方针，认真落实一丝不苟，精益求精，完全根本为用户服务宗旨，正确处理好质量、工期、成本三者之间关系，对工程质量实施一票否决制度，并把工程质量和经济效益挂钩，实施工程质量奖罚制度。
2）严格实施按规范组织施工，按规程进行操作，按标准进行检验标准，各分项工程施工之前全部必需进行详尽技术交底，分项工程结束时，各专业技术责任人应会同施工班组对涂刷工程根据检验评定标准进行检验评定，并由专职质检员进行复验。
 3）主动开展QC小组活动，各专业全部应针对本专业质量通病（缺点）症状表现情况，对通病产生原因进行分析，制订计划、方法组织攻关，处理质量通病问题，狠抓施工中微弱步骤，选择工程较大、技术性较强项目，建立QC活动小组开展活动，领导要亲临现场抓质量，促进QC小组有计划、有领导、有目标、有结果地展开。
4）严格把好原材料、半成品、成品质量审查关，全部材料全部必需是合格产品，并有合格证、材料化验单或检测汇报。
5）做好分部、分项和隐蔽工程验收工作，在经监理方验收后，方能进行下道工序施工，确保工程质量。

五、施工安全方法
1、确保安全方法
1）牢靠树立“安全第一、预防为主”安全施工指导方针，认真实施“安全生产责任制”，切实确保安全确保体系运行。
2）参与施工全体人员，必需熟知和遵守国家建工总局颁发《建筑安装工人安全技术操作规程》及其制订“十项安全方法”，现场临时用电有专员负责，并符合《建筑工程施工现场供用电安全规范》（BG50194-93）及《施工现场临时用电安全技术规范》（JGJ46-88）要求。
3）严格实施安全交底制度，各级领导在下达生产任务同时，要部署安全工作，坚持安全例会制度，加大宣传力度，安全生产按层实施日检、周检和月检，特殊情况立即检，形成人人受教育，安全人人管局面。杜绝安全隐患，确保施工安全。
4）各分项、分部工程进行安全交底时，必需严格根据本工程施工选定安全标准，对专业性较强或特殊环境施工项目必需编制专题安全施工组织设计。
5）高空作业要穿软底鞋，以防滑倒或摔下，进场时要戴安全帽，穿好工作服，系好安全带。
6）登高作业时，安全带要高挂低用，不能低挂高用，并要挂在坚固牢靠构件上，不能挂在尖锐棱角构件上。
7）连接临时电源时，一定要分清零火线，先接好零线后，再接好火线，一定要将裸露部分用绝缘胶布包好，潮湿地方一定要用防水线。
8）工作前要具体检验工具设备，安全设施是否完好，发觉错误要立即汇报和处理。
9）在使用设备时，一定要先检验设备金属外壳是否带电，一切完好后方可操作使用。
10）下班时一定要切断电源，检验有没有火种方可离开。
11）加强施工总平面管理，做到文明施工。施工现场要设置标志牌。施工材料、机具堆放整齐、施工现场下角料及垃圾日产清。
12）施工现场要做好防火、防盗等方法，做好饮食卫生管理工作，预防传染病流行

六、成品保护方法
1、成立成品保护小组，全方面负责本工程成品保护工作，加强对本工程各工种、各工序成品保护。
2、对各级施工人员做好技术交底，预防人为破坏。
3、和土建各工种及少数工种签订成品保护协议，明确成品保护责任和义务，制订奖罚制度，共同做好成品保护工作。
4、做好各道工序交接验收，下道工序施工人员要自觉做好上道工序成品保护。
5、和专业施工队伍搞好协调，加强对各自施工人员教育，共同做好对方成品保护。
6、安排专门检验小组巡回检验，严格管理，立即阻止破坏成品行为。

南京G科消防机电工程企业
3月7日
