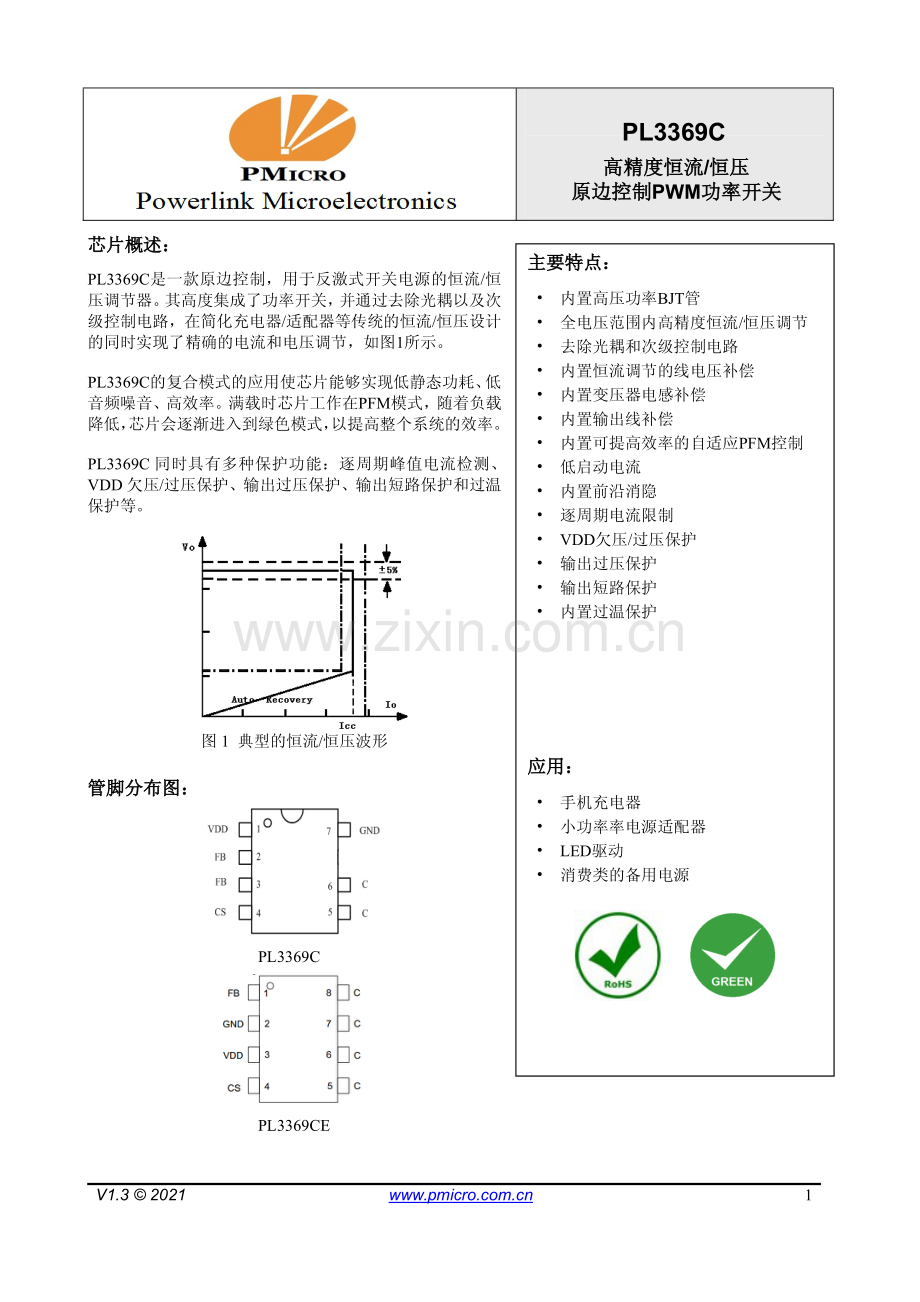

V1.3 1芯片概述：芯片概述：PL3369C是一款原边控制，用于反激式开关电源的恒流/恒压调节器。其高度集成了功率开关，并通过去除光耦以及次级控制电路，在简化充电器/适配器等传统的恒流/恒压设计的同时实现了精确的电流和电压调节，如图1所示。PL3369C的复合模式的应用使芯片能够实现低静态功耗、低音频噪音、高效率。满载时芯片工作在PFM模式，随着负载降低，芯片会逐渐进入到绿色模式，以提高整个系统的效率。PL3369C 同时具有多种保护功能：逐周期峰值电流检测、VDD 欠压/过压保护、输出过压保护、输出短路保护和过温保护等。图 1 典型的恒流/恒压波形管脚分布图：管脚分布图：PL3369CPL3369CEPL3369C高精度恒流高精度恒流/恒压恒压原边控制原边控制PWM功率开关功率开关主要特点：主要特点：内置高压功率BJT管全电压范围内高精度恒流/恒压调节去除光耦和次级控制电路内置恒流调节的线电压补偿内置变压器电感补偿内置输出线补偿内置可提高效率的自适应PFM控制低启动电流内置前沿消隐逐周期电流限制VDD欠压/过压保护输出过压保护输出短路保护内置过温保护应用：应用：手机充电器小功率率电源适配器LED驱动消费类的备用电源V1.3 33管脚分布图管脚分布图管脚图如下图所示：PL3369CPL3369CE4管脚描述管脚描述管脚名管脚名描述描述VDD芯片电源输入FB通过电阻分压连接到辅助绕组，该管脚用于检测输出信号并调节芯片的恒流CS通过检测连接CS到地电阻的电压来反映原边电感电流C功率BJT的集电极，连接到变压器的一端GND芯片地5最大额定值最大额定值参数参数符号符号范围范围单位单位VDD 电压VDD-0.3 到 VDDclampVCS 输入CS-0.3 到 5VFB 输入FB-0.3 到 5V最大工作结温Tjmax150存储温度Tsto-55 到 150焊接温度(Soldering,10secs)Tlea260注释注释：超过最大额定值可能损毁器件；超过推荐工作范围的芯片功能特性不能保证；长时间工作于最大额定条件下可能会影响器件的稳定性。6推荐工作条件推荐工作条件参数参数数值数值单位单位工作温度-40 105典型工作频率满载65kHzV1.3 47结构框图结构框图V1.3 810封装封装SOP7封装封装DatasheetPL3369CV1.2 9SOP811注意事项注意事项聚元有权在任何时刻修改其产品信息，不再另行通知；客户在下订单前应确保产品信息的及时更新和完整性。
