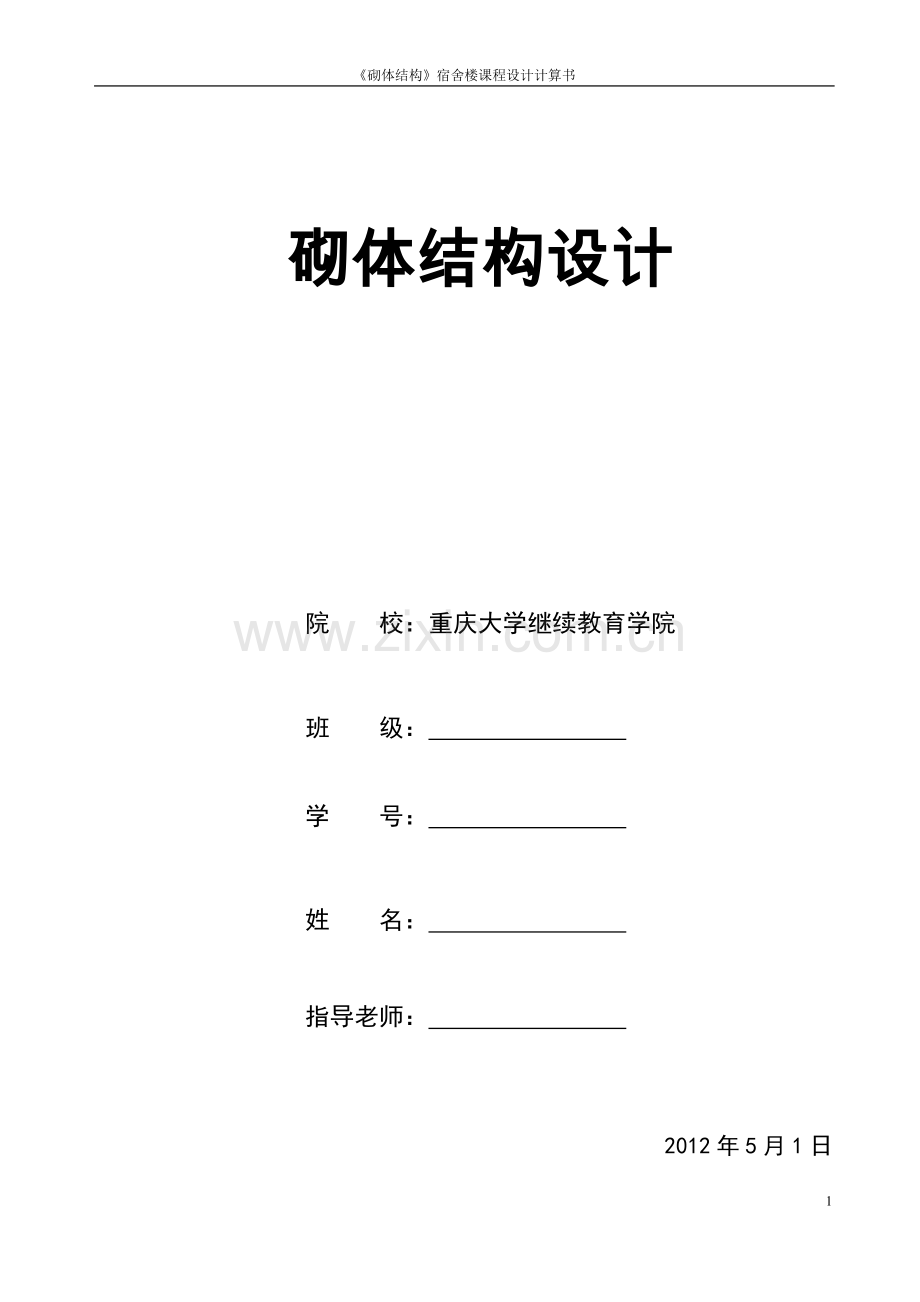

《砌体结构》宿舍楼课程设计计算书

砌体结构设计

院 校：重庆大学继续教育学院

班 级：

学 号：

姓 名：

指导老师：

2012年5月1日

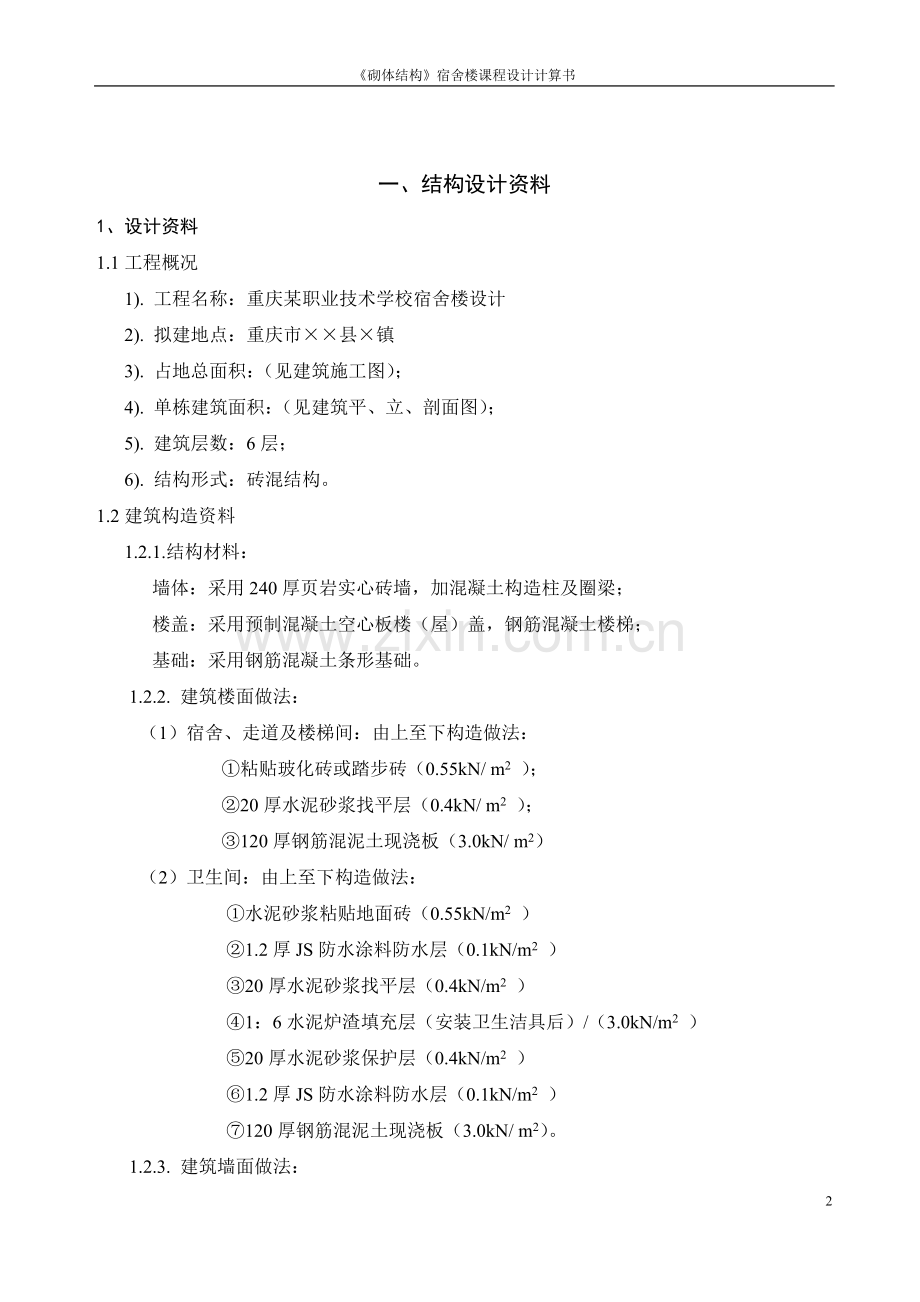

一、结构设计资料
1、设计资料
1.1工程概况
1). 工程名称：重庆某职业技术学校宿舍楼设计
2). 拟建地点：重庆市××县×镇
3). 占地总面积：（见建筑施工图）；
4). 单栋建筑面积：（见建筑平、立、剖面图）；
5). 建筑层数：6层；
6). 结构形式：砖混结构。
1.2建筑构造资料
1.2.1.结构材料：
墙体：采用240厚页岩实心砖墙，加混凝土构造柱及圈梁；
楼盖：采用预制混凝土空心板楼（屋）盖，钢筋混凝土楼梯；
基础：采用钢筋混凝土条形基础。
1.2.2. 建筑楼面做法：
（1）宿舍、走道及楼梯间：由上至下构造做法：
①粘贴玻化砖或踏步砖（0.55kN/ m2 ）；
②20厚水泥砂浆找平层（0.4kN/ m2 ）；
③120厚钢筋混泥土现浇板（3.0kN/ m2）
（2）卫生间：由上至下构造做法：
①水泥砂浆粘贴地面砖（0.55kN/m2 ）
②1.2厚JS防水涂料防水层（0.1kN/m2 ）
③20厚水泥砂浆找平层（0.4kN/m2 ）
④1：6水泥炉渣填充层（安装卫生洁具后）/（3.0kN/m2 ）
⑤20厚水泥砂浆保护层（0.4kN/m2 ）
⑥1.2厚JS防水涂料防水层（0.1kN/m2 ）
⑦120厚钢筋混泥土现浇板（3.0kN/ m2）。
1.2.3. 建筑墙面做法：
（1）外墙面：为普通抹灰、贴装饰面砖墙面（0.55kN/m2 ）；
（2）内墙面：为普通抹灰、刮腻子、乳胶漆照面（0.34kN/m2 ）；
1.2.4室内天棚：15mm厚水泥砂浆抹灰，刮腻子、乳胶漆照面（0.3kN/m2）。
1.2.5 屋面防水做法：由上至下构造做法：
①40厚C20细石混凝土整体浇注刚性防水层（1.0kN/m2 ）
②20厚水泥砂浆保护层（0.4kN/m2 ）
③3厚2000型SBS改性石油沥青卷材防水层（0.1kN/m2）
④20厚水泥砂浆找平层（0.4kN/m2）
⑤1：6水泥炉渣找坡兼隔热层，平均厚度100，排水坡度按设计
（1.0kN/m2）
⑥30厚C20混凝土整体浇注层（0.72kN/m2）；
⑦120厚钢筋混泥土现浇板（3.0kN/m） 。
1.3可变荷载资料
1.3.1 屋面为不上人屋面，活荷载标准0.5 kN/m2，无积雪、积灰荷载；
1.3.2. 楼面活荷载标准值：宿舍、办公室2.0 kN/m2，楼梯、阳台及卫生间2.5kN/m2。
1.2.3 设计墙、基础的活荷载折减系数见下表：
计算截面以上层数
1
2-3
4-5
6-8
9-20
计算截面以上各楼层
活荷载总和的折减系数
1.0
0.85
0.7
0.65
0.6
1.3.4.不考虑基本风压。
1.4地质资料
场地为浅丘地带，场地按建筑单元进行平整后，基本为裸露页岩，无地质断层、裂缝、软弱夹层，地基承载力特征值为350 kPa 。地下无侵蚀性介质，地下水位在地表下8.0m以下。
1.5材料供应
1. 可就近供应MU15等级页岩砖；
2. 可就近供应门窗过梁、雨棚等预制构件，可提供商品混凝土。
3.采用HPB235级、HRB335级钢筋，以及冷轧带肋钢筋、冷轧扭钢筋。

二、结构设计说明
1、总设计说明
1.1设计规模
1.1.1、本设计为宿舍楼，总建筑面积：3383m2
1.1.2、结构共6层，层高均为3.6米。室内外高差0.6米，建筑高度23.7m
1.2结构方案
1.2.1 采用纵横墙方案。
1.2.2 楼板，楼梯为钢筋混泥土现浇板式。
1.3 设计资料
1.3.1 不考虑抗震设防。
1.3.2 地质条件： 1）地基承载力特征值：350kN/m2。
2）地下水位在地表8m以下。
1.4 主要建筑结构做法
1.4.1 结构材料：
墙体：采用240厚MU15页岩实心砖墙，加混凝土构造柱及圈梁；
楼盖：采用钢筋混泥土现浇板楼（屋）盖，钢筋混凝土楼梯；
基础：采用混凝土条形刚性基础。
1.4.2 建筑楼面做法：
（1）宿舍、走道及楼梯间：由上至下构造做法：
①粘贴玻化砖或踏步砖（0.55kN/m2）；
②20厚水泥砂浆找平层（0.4kN/m2）；
③预制混凝土空心板结构层
（2）卫生间：由上至下构造做法：
①水泥砂浆粘贴地面砖（0.55kN/ m2 ）
②1.2厚JS防水涂料防水层（0.1kN/ m2 ）
③20厚水泥砂浆找平层（0.4kN/m2）
④1：6水泥炉渣填充层（安装卫生洁具后）
（3.0KN/m2）
⑤20厚水泥砂浆保护层（0.4kN/m2）
⑥1.2厚JS防水涂料防水层（0.1kN/m2）
⑦结构层（板面下降450按同层排水处理）。
1.4.3 建筑墙面做法：
（1）外墙面：为普通抹灰、贴装饰面砖墙面（0.55kN/m2）；
（2）内墙面：为普通抹灰、刮腻子、乳胶漆照面（0.34kN/m2）；
1.4.4 室内天棚：15mm厚水泥砂浆抹灰，刮腻子、乳胶漆照面（0.3kN/m2）。
1.4.5 屋面防水做法：由上至下构造做法：
①40厚C20细石混凝土整体浇注刚性防水层（1.0kN/m2）
②20厚水泥砂浆保护层（0.4kN/m2）
③3厚2000型SBS改性石油沥青卷材防水层（0.1kN/m2）
④20厚水泥砂浆找平层（0.4kN/m2）
⑤1：6水泥炉渣找坡兼隔热层，平均厚度100，排水坡度按设计
（1.0kN/m2）
⑥30厚C20混凝土整体浇注层（0.72kN/m2）；
⑦结构层。
1.5 材料选用
1). 就近供应MU10、MU15等级页岩砖；
2). 就近供应门窗过梁、雨棚等预制构件，可提供商品混凝土。
3). 采用HPB235级、HRB335级钢筋，以及冷轧带肋钢筋、冷轧扭钢筋。
1.6 主要参数及结构计算方法
根据设计任务书，不考虑结构抗震设防，亦不考虑水平风载。
1.7 建筑结构设计引用《规范》
1).《建筑结构荷载规范》（GB50009-2001）；
2).《砌体结构设计规范》（GB50003-2001）；
3).《混凝土结构设计规》（GB50010-2002）；
4).《建筑结构制图标准》（GBT5001—2001）
5).《建筑地基基础设计规范》（GB50007—2002）

三、结构设计计算书
1．结构设计
1.1 主体结构设计方案
该建筑物层数为六层，总高度为23.7m，层高3.6m<4m；房屋的高宽比
23.7/18=1.3<2；体形简单，室内要求空间小，横墙较多，所以采用砖混结构
能基本符合规范要求。

1.2 墙体方案及布置
1.2.1 变形缝：
由建筑设计知道该建筑物的总长度3.6x20=72m>60m，需设伸缩缝，沉降缝在12轴至13轴，缝宽330mm。
1.2.2 墙体布置：
采用横墙承重方案，以增强结构的横向刚度。纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。根据上述分析，采用以横墙承重为主的结构布置方案是合理的。
1.2.3 墙厚：墙厚均为240mm。
1.3、多层砖混房屋的构造措施
1.3.1 构造柱的设置：
构造柱的设置详见第四节“构造措施”。除此以外，构造柱的根部与地圈梁连接，不再另设基础。在柱的上下端500mm范围内加密箍筋为φ6@150。
构造柱的做法是：将墙先砌成大马牙槎（五皮砖设一槎），后浇构造柱的混凝土。混凝土强度等级采用C20。具体做法见详图。
1.3.2 圈梁设置：
各层、屋面、基础上面均设置圈梁。横墙圈梁设在板底，纵墙圈梁下表面与横墙圈梁底表面齐平，上表面与板面齐平或与横墙表面齐平。
当圈梁遇窗洞口时，可兼过梁，但需另设置过梁所需要的钢筋。
2、结构计算
判断房屋静力计算方案为刚性方案：S<32m。

2.1 墙体高厚比验算
3.2.1墙体高厚比验算
静力计算方案的确定：
因横墙间距s=3.6m，楼（屋）盖为
现浇式钢筋混凝土楼（屋）盖，
故房屋的静力计算方案为刚性方案。
（1）内横墙高厚比验算
横墙最大间距：s=3.6m
墙体的计算高度确定如下:
底层：
其他楼层: s=H
墙厚0.24m，外纵墙为自承重墙，取
M7.5查表15-9得
底层 故满足要求
标准层 故满足要求
（2）外横墙高厚比验算

故满足要求

（3） 横墙高厚比验算
纵墙间距
底 层 H＜S＜2H
其 它 层 H＜S＜2H

查表15-9得 故满足要求

2.3承重墙体的承载力验算
2.3.1选定计算单元

横墙选如图所示6m宽墙体作为计算单元，
沿纵向取3600/2+3600/2=3600mm为受荷宽度，计算截面面积A b =0.24×1=0.24 m2 。
由于房屋开间、荷载近似，因此按轴压验算。

2.3.2荷载计算
（1）屋面荷载
120厚钢筋混凝土现浇板 0.12×25=3.0 kN/m2
15厚水泥砂浆、抹灰、刮腻子 0.3 kN/m2
30厚C20混凝土层 0.72kN/m2
100厚1:6炉渣找坡隔热层 1.0 kN/m2
20厚水泥砂浆找平层 0.4 kN/m2
3厚2000型SBS改性石油沥青卷材防水层 0.1 kN/m2
40厚C20细石混凝土刚性防水层 1.0 kN/m2

屋面恒载标准值： 6.92 kN/m2
设计值： 6.92×1.2=8.30kN/m2
屋面活荷载标准值: 0.5 kN/m2
设计值: 0.5×1.4=0.7 kN/m2
屋面荷载总标准值: 6.92+0.5=7.42kN/m2
设计值: 8.3+0.7=9.0kN/m2

（2）屋面荷载
粘贴玻化砖 0.55kN/m2
20厚水泥砂浆面层 0.02×20=0.4 kN/m2
120厚钢筋混凝土现浇板 0.12×25=3.0 kN/m2
15厚水泥砂浆抹灰刮腻子 0.3 kN/m2

楼面恒载标准值: 4.25 kN/m2
设计值: 4.25×1.2=5.10kN/m2
楼面、宿舍、办公室活载标准值： 2.0 kN/m2
设计值： 1.4×2.0=2.8 kN/m2
楼面、楼梯、阳台、卫生间活载标准值： 2.5 kN/m2
设计值： 1.4×2.5=3.5 kN/m2
楼面宿舍、办公室荷载总标准值： 4.25+2.0=6.25kN/m2
设计值： 5.1+2.8=7.9 kN/m2
楼面、楼梯、阳台、卫生间荷载总标准值： 4.25+2.5=6.75kN/m2
设计值： 5.1+3.5=8.6 kN/m2

（3）圈梁重
标准值：0.24×0.18×25=1.08 kN/m2 1.08×6=6.68kN/m2
设计值： 1.08×1.2=1.3 kN/m2 1.3×6=7.8 kN/m2
（4）计算单元墙体荷载
外墙（单面抹灰、腻子、装饰面砖）0.24×19+0.34+0.55=5.45 kN/m2
内墙（双面抹灰、腻子） 0.24×19+0.34×2=5.24kN/m2
①女儿墙自重标准值： 0.6×6.0×5.45=19.62kN
设计值： 19.62×1.2=23.54kN
②每层外墙自重标准值： 3.6×6.0×5.45=117.72kN
设计值： 117.72×1.2=141.26kN
每层内墙自重标准值： 3.6×6.0×5.24=113.18kN
设计值： 113.18×1.2=135.82kN
2.3.3内力分析

（1）外横墙承载力验算
①根据梁板及计算单元的尺寸数据，可得楼盖传来荷载
标准值： （7.42×6.0×3.6+6.68）/2=83.48kN
设计值： （9.0×6.0×3.6+6.68）/2=101.1kN
由附表11-4查得MU15、M15 f=2.07 kN/mm2
各层均按轴心受压构件计算：
已知圈梁高 h=180mm 则其有效支承长度：

屋盖竖向荷载作用于墙顶截面的偏心距

顶层截面弯矩设计值：
M=101.1kN×0.083=8.39kN·m
顶层截面轴力设计值：
N=19.62+101.1+0.18×6.0×5.45=126.61kN
顶层墙体下端截面荷载设计值：
126.61+141.26=267.87kN
②承载力验算
因墙体上端截面无窗洞 则A=0.24×6.0=1.44㎡
荷载设计值引起的偏心距

构件高厚比：

查附表11-11-1得 则

故满足要求
墙体下端截面 则A=0.24×6.0=1.44㎡
荷载设计值引起的偏心距

查附表11-11-1得 则
故满足要求

（2）第五层墙体承载力验算
楼盖传来的竖向荷载
标准值：（3.6×6.0×5.45+6.68）/2=62.2kN
设计值：（3.6×6.0×7.9+7.8）/2=89.22kN
竖向荷载作用于截面的偏心距

弯矩设计值：
M=89.22×0.083=7.405kN·m
轴力标准值：（19.62+5.89+83..48）+62.2+117.27=288.45kN
设计值：N=267.87+89.22=357.09kN
下端轴力设计值：N=357.09+141.26=498.35kN
承载力验算
A=0.24×6.0=1.44㎡
荷载设计值引起的偏心距

构件高厚比：

查附表11-11-1得 则

故满足要求

墙体下端截面 则A=0.24×6.0=1.44㎡
荷载设计值引起的偏心距

查附表11-11-1得 则
故满足要求
同理推出第一至第四层的弯矩轴力设计值如图所示：

底层下端N=1420.27kN＜ 故满足要求
砌体局部受压计算（门代窗800+800=1600mm）

f=2.07N/mm²

=93×240=22320 mm²
=240×（2×240+240）=172800 mm²

墙体上部荷载设计值N=1279.01kN
因=7.74＞3 则 =

2.4阳台及卫生间现浇楼板的计算
由于阳台及卫生间开间进深都比较小，因此板的跨度基本在1~2m之间，在竖向力作用下产生的跨中弯矩也不大。因此，在满足构造要求下，可以按照构造配筋即可。根据《混凝土结构设计规范》GB50010-2002，按构造配以底部纵向及分布钢筋均为8@150，上部钢筋选配8@150。

2.5楼梯的设计
本宿舍楼采用现浇整体式钢筋混凝土楼梯，采用C20混凝土，梁的纵向受力钢筋选用HRB335级钢筋，其余选用HPB235级钢筋，活荷载标准值为2.5 kN/㎡，按板式楼梯进行设计，其平面布置如下图所示：

2.5.1梯段板的计算
（1）确定板厚：120mm
（2）荷载计算（取1m板宽作为计算单元）

（3）荷载计算
①粘贴玻化砖或踏步砖： 0.55kN/m²
②20厚水泥砂浆找平层: 0.40kN/m²
③120厚现浇板: 0.12×25=3.0kN/m²
②板底抹灰: 0.30kN/m²
踏步尺寸采用150×300mm, 斜板厚100mm 斜板倾角tanα=0.5 cosα=0.894
恒载分项系数 活载分项系数
三角形踏步： 0.5×0.15×0.3×25/0.3=1.88kN/m²
面层： 0.55+0.4=0.95kN/m²
斜板： 0.12×25/0.894=3.36kN/m²
底板抹灰： 0.3kN/m²

恒载： 1.88+0.95+3.36+0.3=6.49kN/m²
活载： 2.5 kN/m²
总荷载设计值： p=1.2×6.49+1.4×2.5=11.29 kN/m²
（4）截面设计：
板水平计算跨度=3.3m
弯矩设计值：=0.1×9.37×3.3²=10.2kN·m
板的有效高度：=120-20=100mm

故选配10@110，，分布筋每级踏步1根8
2.5.2平台板设计
（1）设平台板厚h=100mm 取1m为计算单元；
（2）荷载计算
①粘贴玻化砖或踏步砖： 0.55kN/m²
②20厚水泥砂浆找平层: 0.40kN/m²
③100厚现浇板: 0.10×25=2.5kN/m²
②板底抹灰: 0.30kN/m²

恒载标准值： 0.55+0.4+2.5+0.3=6.49kN/m²
设计值： 3.75×1.2=4.5 kN/m²
总荷载设计值： p=4.5+1.4×2.5=8 kN/m²
（3）配筋计算
计算跨度=1.93+0.22=2.15m
弯矩设计值：=0.1×8×2.15²=3.7kN·m
板的有效高度：=100-20=80mm

故选配6/8@150，

分布筋选用6@200
2.5.3 平台梁的计算设计
设尺寸为200×400mm
（1）荷载计算
梁自重： 0.2×（0.4-0.07）×25=1.65 kN/m²
梁粉刷： （0.4-0.1）×2×3.36×0.34=0.68 kN/m²
平台板传来荷载： 2.74×2.35/2=3.22 kN
梯段板传来荷载： 6.6×3.3/2=10.89 kN/m²

恒载： 10.89+3.22+0.68+1.65=16.44 kN/m²
活载： （3.3/2+2.35/2）×2.5=7.06 kN/m²
总荷载设计值： 16.44×1.2+7.06×1.4=29.61 kN/m²
（2）内力计算
计算跨度： =(3.6-0.24)×1.05=3.52m
弯矩设计值： =0.1×8×2.15²=3.7 kN·m
最大剪力： v=0.5×29.61×3.36=49.74 kN
（3）配筋计算
a．进行平台梁正截面承载力计算时，按一类倒L形截面计算

梁的有效高度：=400-35=365mm

故选配314，=461mm²

箍筋选用6@200，按构造要求配置2ф12。

b．进行平台梁斜截面承载力计
=0.7×1.1×200×365+1.25×300×365×56.6/200
=94.95kN＞49.54kN 满足要求
2.6楼面的设计

楼面恒载： g=8.3kN/m²
楼面活载： q=0.7kN/m²
B区用筋量最大，所以优先考虑。
=3.6m =6.0m =0.6
=（0.0367+0.2×0.0076）（8.3+0.7/2）×3.6²+（0.082+0.2×0.0242）×0.7×3.6²/2
=4.679kN
=（0.0076+0.2×0.0367）（8.3+0.7/2）×3.6²+（0.0242+0.2×0.082）×0.7×3.6²/2
=2.711kN
==-0.0793×（8.3+0.7）×3.6²=-9.25kN·m
==-0.0571×（8.3+0.7）×3.6²=-6.66kN·m
对边区格板的简支边取或=0
（1）截面设计
截面有效高度：=100mm（短边）=90mm（长边）
假定选用
（2）配筋计算
取内力臂系数 板采用C25混凝土 钢筋
B区 方向 m=4.679 164 配筋@200 196mm²
方向 m=2.711 106 配筋@200 131mm²
（3）弯矩计算
楼面A、B区恒载：5.1kN/m²
活载：2.8kN/m²
楼面C、D区恒载：5.1kN/m²
活载：3.8kN/m²
荷载设计值：AB区=5.1+2.8=7.9 kN/m² CD区=5.1+3.8=8.9 kN/m²
计算跨度
内跨 = （轴线距离）
边跨 =-120+100/2
A区
=（0.0384+0.2×0.0059）（5.1+1.4）×3.6²+（0.0153+0.2×0.0454）×2.8×3.6²/2
=3.77
=（0.0059+0.2×0.0384）（5.1+1.4）×3.6²+（0.0454+0.2×0.0153）×0.7×3.6²/2
=2.02
=-0.0814×7.9×3.6²=-8.334kN·m
=0
==-0.0570×7.9×3.6²=-5.836kN·m
B区
=（0.0367+0.2×0.0076）×6.5×3.6²+（0.082+0.2×0.0242）×2.8×3.6²/2
=5.584
=（0.0076+0.2×0.0367）×6.5×3.6²+（0.0242+0.2×0.082）×2.8×3.6²/2
=0.995
==-0.0793×7.9×3.6²=-8.12kN·m
==-0.0571×7.9×3.6²=-5.85kN·m
（4）截面配筋设计
有效高度
短边：=120-20=100mm 长边：=120-30=90mm
跨中0.95 采用C25混凝土 钢筋

弯矩
(mm²)
配筋
实际(mm²)
A区

100
3.77
132
@200
196

90
2.02
81
@300
131
B区

100
4.46
156
@200
196

90
0.8
31
@300
131
支座

100
-8.334
292
@130
302

100
-5.836
204
@180
218

100
-8.12
284
@130
302

100
-4.68
164
@200
196
板面钢筋均为@250，伸出墙边500mm
按单向板计算：
均布荷载：g+q=7.9kN·m

==7.9×3.6²/11=9.31kN·m
=－7.9×3.6²/14=－7.31 kN·m ×0.8=5.85 kN·m
=7.9×3.6²/16=6.4 kN·m ×0.8=5.12kN·m
正截面承载力计算
保护层20mm 板厚 120mm 有效高度120-20=100mm
采用C25混凝土 计算长度=1000mm
1.0 =11.9N/mm =300N/mm =1.27N/mm

1截面
B截面
2截面
C截面
弯矩设计值
9.31
-9.31
6.4
-7.31

0.0782
0.0782
0.0538
0.0614

0.0815
0.0815
0.0553
0.0634

323mm²
323mm²
219mm²
251mm²
配筋
@120
327mm²
@120
327mm²
@180
218mm²
@150
262mm²
218/1000×100=0.218%＞0.45=0.45×1.27/300=0.19% 满足要求
注：长边也按短边配置钢筋。
大门雨棚板计算
取板厚80mm，计算跨度 1.8m C25混凝土
10厚水泥砂浆： 0.01×20=0.2kN
80厚现浇板： 0.08×2.5=2.0kN
20厚砂浆抹灰： 0.02×17=0.34kN
油毡防水： 0.3 kN

恒载： 2.84kN
活载： 0.4kN
总荷载设计值： 2.84×1.2+0.4×1.4=3.97kN
跨中弯矩：=0.1×3.97×1.82²=1.286kN·m
=1.286/(300×0.95×60)=75.2mm²
选取@120 =131mm²
3.1阳台封闭梁及过梁、圈梁设置
3.1.1阳台封闭梁设计
由于阳台及厕所楼板采用现浇结构，故须在阳台外边缘设计一条封闭梁，并与楼板现浇成整体。
按双向板设计,板厚120mm,同屋面板。
阳台板在同层楼板下50mm处，阳台梁截面设为240×300mm
（1）荷载配筋计算
阳台板传来荷载 8.6kN
栏杆： 0.12×1.05×25×1.2=3.78 kN
梁自重： 0.24×0.30×25×1.2=2.16 kN
总荷载： 3.78+8.6+2.16=14.54kN
跨中弯矩0.1×14.45×2.1²=6.41kN·m

故选配212，=226mm²
满足要求
支座弯矩=2.35kN·m
0.012
=0.988
=30mm
故选配212，=226mm²
斜截面承载力验算
最大剪力值 V=14.45×2.1×0.5=15.27kN
0.25×1×11.9×240×265=189.2kN＞15.27kN
0.7×1.27×24.×265=56.5 kN＞6.41kN
按构造要求配筋6@200
3.1.2过梁及构造柱
（1）过梁选择
该幢宿舍楼的门窗过梁有外纵墙门带窗1.5m过梁、楼梯间门窗1.8m过梁，内纵墙门1m过梁，卫生间0.7m过梁，走廊窗2.1m过梁。

a. 门带窗1.5m过梁：上部墙体高度1.2m，无楼板荷载。外加荷载设计值为：

b. 楼梯间窗过梁： 上部墙体高度1.8m，无楼板荷载。外加荷载设计值为：

c. 楼梯间门过梁
上部墙体高度1.2m，无楼板荷载。外加荷载设计值为：

d.内纵墙门过梁：上部墙体高度1.5m，有楼板荷载。外加荷载设计值为：
外加荷载等级为2级。查建筑图集，选取过梁GL-4102。

e. 卫生间过梁
窗：上部墙体高2.4m>过梁跨度，可不考虑外加荷载作用，但为了安全起见及可仍取外加荷载等级为2级，选用过梁为GL-4082（因为没有跨度700的过梁）。
门：上部墙体高1.5m>过梁跨度，取外加荷载等级为2，选用GL-4082.

（2）构造柱设置：构造柱的设置，构造柱设置见下图。

构造柱的截面尺寸及配筋见图
（GZ1为四个角柱，GZ2为外墙除角柱外的边柱，所有内墙为GZ3）。
除此而外，要在柱内每隔500mm高外伸2φ6的钢筋与墙体拉结，每边深入墙内的钢筋长度1000mm。构造柱的根部与地圈梁连结，不再另设计基础。
在柱的上下端500mm范围内加密箍筋为6@150。
构造柱的作法是：将墙先砌成大马牙槎，（五皮砖设一槎），后浇构造柱的混凝土；后浇混凝土强度等级采用C25。
（3）圈梁设置
圈梁的数量：各层、屋面、基础上面均设置圈梁
横墙圈梁设在板底，纵墙圈梁下表面与横墙圈梁底表面齐平，上表面与板面齐平或与横墙圈梁表面齐平。当圈梁遇窗洞口时，可兼过梁，但需另设置过梁所需要的钢筋。

四、基础设计

根据资料，取d=2.000处作为基础底部标高，此时持力层经修正后的容许承载力。。采用C25素混凝土刚性条形基础，在基础下做100mm厚C10素混凝土垫层，不考虑风荷载作用时，砌体结构的基础均为轴心受压基础。
1计算单元
对于横墙基础，取横墙开间6.00m为计算单元，将屋盖、楼盖传来的荷载墙体自重的总和，折算为沿横墙每米长的均布荷载进行计算。
荷载标准组合：
Nk＝（7.42+6.25×5）×3+（6.68×3+117.72）×6/3.6=345.61 kN
Qk= Nk/1.0=345.61 kN/m

2 确定基础底面宽度
横墙基底宽度： = 345.61/[350－20×（2+2.62）/2]=1.05m
取b＝1.1m

b<3m 不必进行承载力宽度修正
基础底板厚度及配筋
①P=F/b=1.35×345.61/1.1=424.16kPa
②计算最大内力
b1=1.1-0.37/2=0.365m
M=Pb²/2=28.25kN·m
V=Pb=154.82 kN·m
先按板厚h=b/8的经验值确定
h=b/8=0.137m 取 h=0.3m =300-40=260mm
③受剪力承载验算
231.14kN＞154.82 满足要求
④基础底板配筋
=402.42mm² 选用10@180 436.0mm² 分布筋选用8@300

3 基础截面简图如下：
目 录
第一章 总 论 1
1.1项目概况 1
1.2研究依据及范围 2
1.3结论 3
1.4建议 4
第二章 项目建设的背景和必要性 5
2.1项目建设的背景 6
2.2项目建设的必要性 7
第三章 项目服务需求分析 9
第四章 项目选址与建设条件 11
4.1选址原则 11
4.2项目选址 11
4.3建设条件 12
第五章 建设方案与设计 12
5.1建设规模与内容 12
5.2总体规划设计 13
5.3结构方案 18
5.4主要配套设备 19
5.5给水工程 20
5.6排水工程 22
5.7电气设计 23
5.8节能设计 26
第六章 项目实施进度和招投标管理 29
6.1 项目实施进度 29
6.2招投标管理 31
第七章 环境影响分析 31
7.1项目主要污染源分析 32
7.2 环境保护措施及治理效果 35
第八章 消防、安全与卫生防护 37
8.1 消防 37
8.2  劳动安全 38
8.3  卫生防护 39
第九章 组织机构、运作方式与项目实施进度 39
9.1  项目建设组织机构 39
9.2项目运营组织机构 41
9.3劳动定员 42
第十章 投资估算和资金筹措 42
10.1投资估算 43
10.2 项目所需流动资金 49
10.3资金筹措 49
第十一章  经济和社会效益评价 50
11.1 经济效益评价 50
11.2 社会效益评价 50
第十二章 结 论 50
12.1 主要结论 50
12.2 建 议 51

附录：1、****发改局《关于*******迁建工程项目建议书的批复》
2、*
