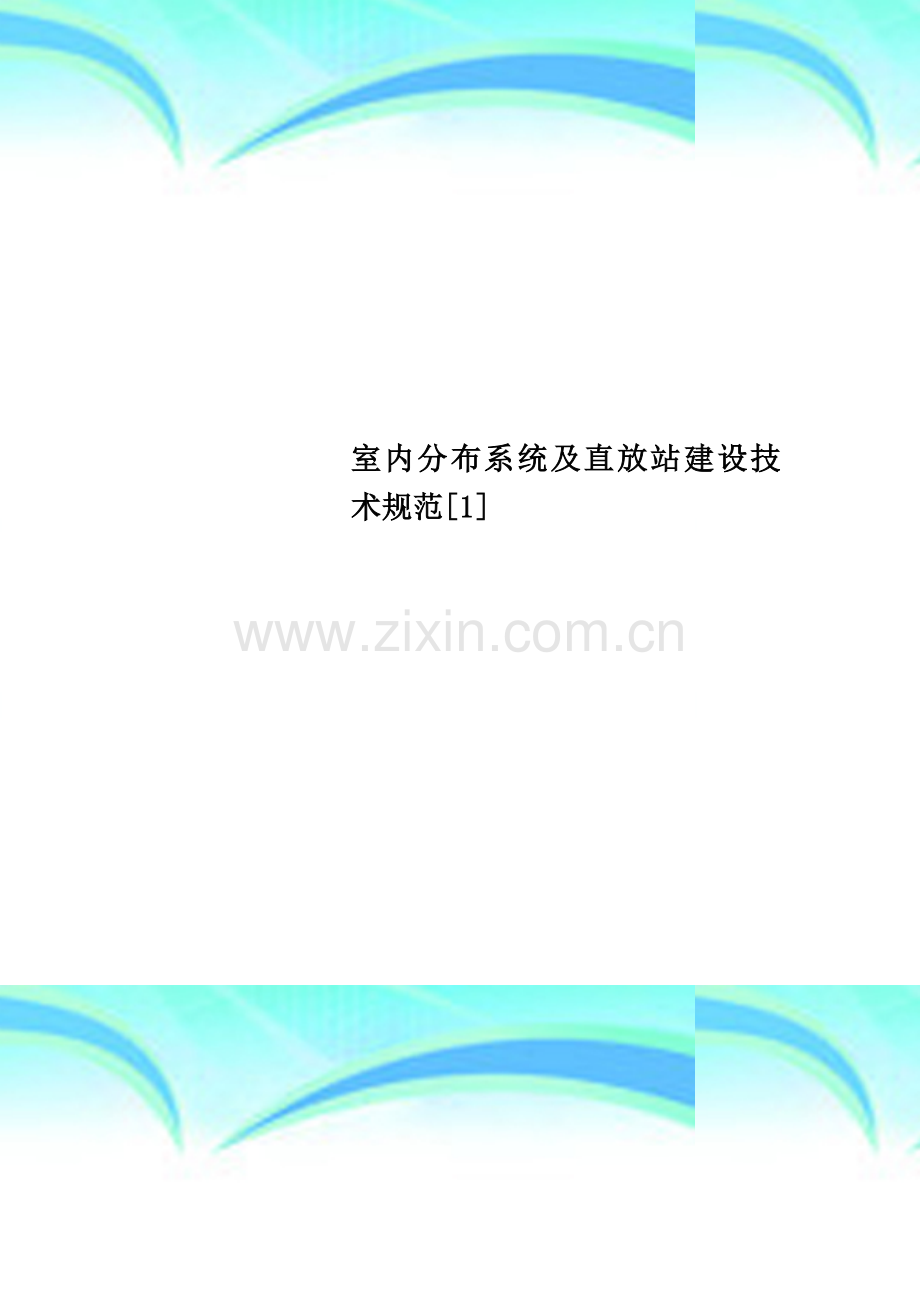

室内分布系统及直放站建设技术规范[1].doc

室内分布系统及直放站建设技术规范1 作者： 日期：2 个人收集整理 勿做商业用途江苏移动室内分布系统及直放站建设技术规范（2004）网络部2004年4月目 录第一章 总 则第二章 系统要求第三章 系统设计第四章 设备安装 第一节 直放站设备 第二节室内分布系统第五章 设备调测 第一节直放站设备 第二节室内分布系统第六章 系统整体测试第一节 室外直放站系统整体测试第二节室内覆盖系统整体测试第七章竣工文件第一章 总 则第一条 为保证移动通信室内分布系统和直放站工程的建设施工质量，明确工程质量监查的技术规范，特制定本技术规范。第二条 本规范根据相关国家通信设备和工程专业技术规范、设计部门的工程设计文件以及相关厂家的设备技术规范制定。第三条 本规范既是各市管理部门对室内覆盖工程和直放站工程竣工验收的评分依据，又是工程施工部门的技术指导标准。第四条 本规范适用于室内分布系统(包括电分布系统、光分布系统等各类型分布系统)和直放站（包括无线直放站、移频直放站和光纤直放站等各类型直放站）的建设和验收技术要求。第五条 本验收规范的解释和修改权属江苏移动通信有限责任公司。第六条 本规范与以往规范的如存在不同之处，以本验收规范为主。另因本规范涉及专业较广，如规范有不足之处，请遵循国家相关专业规范要求。第七条 验收必备工具TEMS手机、手提电脑、GPS、天馈线试仪、卷尺、频谱仪（八木天线及连线)等。第二章 系统要求第八条 室内分布系统及直放站建设必须达到以下要求：1、 室内分布系统及直放站必须满足系统容量和呼损要求。2、 室内分布系统覆盖设计要求为98%以上区域不得低于-85dBm。直放站系统覆盖设计要求为95以上区域不得低于-90dBm。3、 室内分布系统及直放站建设中所选用的元器件必须是在省公司框架协议中确定的产品范围以内室内分布系统建设中覆盖面积1000平米以上的分布系统建设中必须采用12以上馈线.分布系统建设中各类型天线系统应能适应今后网络发展的需求,工作频段需达到2.5G.4、 干扰保护比：同频干扰保护比：C/I12dBm（不开调频），C/I9dBm（开调频)邻频干扰保护比:200KHZ邻频干扰保护比：C/I6dBm5、 在基站或微蜂窝接受端位置收到的上行噪声电平小于120dBm。6、 室内天线的发射功率应小于15dBm/每载频。7、 主设备机房位置和干线放大器安装位置不应影响原有设备的摆放和机房环境，并要求为今后增加设备预留安装空间。第三章 系统设计第九条 室内分布系统及直放站工程设计概述1、 建筑物情况描述：（1)、建筑物基础信息描述包括建筑物的地理位置（含经纬度）、建筑物的用途、周边环境情况、建筑物的结构与楼层使用分配、建筑物的总面积、电梯数量与用途、人流量等基础信息。（2）、建筑物当前信号覆盖情况简要描述。(3）、进行覆盖的目的。（4）、本次设计方案规模的简介含本次工程拟覆盖区域及面积，分布系统的类型，信号源的类型，工程预算投资总额.2、 方案设计依据。3、 厂家现场勘察报告。4、 设计思路叙述.（1） 根据覆盖目标话务和周围网络情况选择信号源类型、分布系统类型。（2） 根据勘察情况确定需要覆盖的区域。（3） 主设备机房位置和干线放大器安装位置.（4） 信号源微蜂窝的BCCH信道号（由移动公司提供，设计方可提出建议)（5） 无线直放站或光纤直放站施主基站信号的选择.该项中应列出BCCH信道号、基站号、载频、跳频方式等，无线直放站接收点接收电平Rx值。（6） 无线直放站施主天线安装地点的选取思路。该项应列明施主天线的安装位置、高度和指向、以及施主天线与基站扇区指向间的角度。（7） 无线直放站施主天线类型及增益的选取.（8） 室内天馈线以及其它元器件的选取.（9） 室内覆盖信号强度、边缘场强以及切换控制的设计思路。根据室内分布系统覆盖要求合理分配各部分或楼层信号功率，严格控制边缘场强,减少对室外网络的影响。应注意如地下车库入口等易产生掉话区域。（10） 系统下行信号功率分配计算。（11） 室内覆盖效果及边缘场强预测。室内覆盖效果及边缘场强预测应用平面效果图的形式表述.（12） 系统上下行平衡分析.（13） 无线直放站施主天线和业务覆盖区域的隔离分析。（14） 无线直放站或光纤直放站系统上行噪声分析计算说明。（15） 无线直放站或光纤直放站对施主基站的影响分析。（16） 特殊场所如电梯、地下室等区域覆盖的解决思路。不同品牌规格的电梯因结构差异对网络信号的屏蔽效果相差较大，可灵活采用不同的覆盖方式（如电梯门厅覆盖、电梯井覆盖)、不同的天线类型与数量,主要应注意一楼大厅或会议室、餐厅层电梯门口与电梯内覆盖信号的一致性;地下室应相对独立封闭、干扰小，覆盖的门限电平可适当降低。5、 工程规模的描述详细描述本次工程覆盖区域及面积、分布系统的类型、信号源的类型、施主天线类型所采用的BCCH频点、施主站的名称、布放的室内天线类型数量。6、 设备选型及主要性能指标叙述工程中各类型设备以及元器件的主要性能指标。7、 设计方案分析依照设计思路列举可行的实施方案,并从不同的角度如话务量分析、辐射保护等对所采用方案进行合理性分析。8、 场强模拟测试对于大型建筑物或结构较复杂的室内分布系统，应使用模拟发射机、测试手机等测试工具进行模拟场强测试，以确定设计方案的实际效果，并在设计文件后附模拟场强测试示意图、测试数据表，由分公司根据实际情况确定。9、 系统原理图系统原理图应标注清楚对于下行信号而言信号源的输出功率、干放的输出功率、功分耦合器各端口的功率、各天线口的输出功率、各段馈线的长度。系统原理图需标注各类设备标示编号.编号方法如下：无源分布系统设备：天线： ANT nm功分器:PS n-m耦合器:T n-m合路器：CB n-m负载：LD n-m衰减器：AT n-m干线放大器：P nm有源分布系统设备:射频有源天线：PT nm有源功分器：PPS n-m 中途放大器：IA nm 未端放大器：EA nm 主机单元：HUB n-m 光纤分布系统设备：主机单元：HS nm 远端单元：OT n-m 光纤有源天线：OT nm 光路功分器:OPS nm 馈线:起始端：to 设备编号终止端：from 设备编号注:以上n表示设备的编号，m表示该设备安装的楼层。10、 安装走线说明以文字形式简要说明各设备（主要是直放站、干线放大器、天线设备）的安装位置和固定方式，主设备的电源供电、接地、工作环境和抗震措施、室外天线避雷措施,馈线布放井道、路由，馈线孔位置等.11、 施工图纸应提供建筑物内各层的平面图、剖面图安装图纸（剖面图可根据实际安装需要提供）,并用统一编号标注清楚主设备、室外天线、室内天线、功分耦合器件的具体位置、馈线的布放位置等，电梯井道中天线安装立面图。图纸应有方向标识，应表明建筑物尺寸或比例尺、馈线的长度、边界场强预测电平值。12、 工程造价预算清单以表格形式详细列出工程主辅材料的名称、型号、数量、单价、总价、施工费以及工程总造价清单.第四章 无线设备安装第一节直放站设备第十条 主机安装1、安装位置要求(1）安装位置无强电、强磁和强腐蚀性设备的干扰。安装位置保证主机便于调测、维护和散热需要.（2)主机在条件允许的情况下尽量安装在室内。对于室外安装的主机，须做防雨水湿主机箱体底部、防晒、防破坏的措施。（3）对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围.2、机架固定主机机架的安装位置应符合设计方案的要求,并且垂直、牢固,并应保证机架底部距离地面有一定距离.3、主机内设备单元的安装要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，对于载波选频直放站，载波选频模块安装数量符合设计方案的规定，无设备单元的空位应装有盖板。4、外部电缆连接(1)电源线：连到主机架的电源线不能和其他电缆捆扎在一起。（2）射频线：当馈线需要弯曲时，要求弯曲角保持圆滑，其弯曲曲率不能小于下表的规定： 线径二次弯曲的半径一次性弯曲的半径3/8150 mm50 mm1/2210 mm70 mm7/8360 mm120mm（3)所有与设备相连的电缆要求接触良好，不能有松动的现象。5、要求所有连到主机设备的连线都贴有标签,并注明该连线的起始点和终止点.6、若光纤直放站的中继端机安装在机房内，中继端机的安装不应影响机房原有设备的摆放和机房环境.第十一条 天线安装1、天线的支撑件天线的各类支撑件应结实牢固，铁杆要垂直,横担要水平，所有铁件材料都应作防氧化处理。2、天线的加固（1）天线必须牢固地安装在其支撑件上，其高度位置符合设计方案的规定。（2）天线与跳线的接头应作防水处理。连接天线的跳线要求做一个“滴水弯”.（3）覆盖天线与施主天线之间的隔离度应大于直放站实际工作增益加上10dB的冗余储备。3、天线的指向覆盖天线和施主天线应使用方向性天线（光纤直放站的覆盖天线可以使用全向天线)，其指向和俯仰角要符合设计方案的要求.施主天线的指向可以在设计方案的基础上进行微调，使接收到的施主小区的信号最强.第十二条 室外馈线1、馈线的布放要求整齐、美观、不得有交叉、扭曲、裂损的情况。2、馈线和室外跳线的接头要接触良好并作防水处理,若主机安装在室内,在馈线从馈线口进入室内之前，要求有一“滴水弯”,以防止雨水沿着馈线渗透入室内。 3、馈线应用扎带、馈线座或走线梯、馈线夹加以牢固固定,固定间距如下表：（1/2线径馈线）1/2线径馈线馈经水平走线时：1。0米1。5米馈线垂直走线时：0。8米1。0米4、室外跳线要求沿天线支撑件固定，并且要求馈线的布放长度适当,以避免室外跳线形成多余的弯曲。5、每根馈线都要贴有标签,注明此根馈线的起始点和终止点。6、严禁馈线沿建筑物避雷线捆扎。第十三条 接地1、主机设备接地应用截面积为16平方毫米的接地线接地。2、馈线接地（1)室外馈线必须接地。每条馈线都应用接地件和截面积为16平方毫米的接地线接地，并且接地点应在近直放站一端。（2）馈线的接地线要求顺着馈线下行的方向进行接地，不允许向上走线.（3)为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90度,曲率半径大于130毫米.3、天线支撑件等室外设施都要求接地，并且要求接地电阻小于5欧姆。4、主机保护地、馈线、天线支撑件的接地点应分开。每个接地点要求接触良好，不得有松动现象，并作防氧化处理（加涂防锈漆、银粉、黄油等)。5、所有接地线应用线码或扎带固定，固定间距为0。3米,外观应平直美观.6、避雷针（1）避雷针要求电气性能良好，接地良好。（2）室外天线都应在避雷针的45度保护角之内。7、其它相关规范其它相关接地规范，请参照国家相关法规执行。第十四条 电源1、主机电源插板至少有两芯及三芯插座各一个，在电源插座前端必须加装空气开关。工作状态时放置于不易触摸到的安全位置，以防触电。2、要求提供稳定的交流电输入，其输入电压允许波动范围为198242V。3、直流（48V，24V）供电采用2.5平方毫米的供电电缆，交流供电采用2.5平方毫米的供电电缆。4、电源走线较长，应用线码固定，固定间距为0。3米，走线外观要平直美观.第十五条 附件安装附件安装主要是指光纤直放站的波分复用单元、光耦合单元、中继耦合器等设备的安装和光路连接.1、波分复用单元和光耦合单元：原则上必须放置在用户光端机架上并用螺钉固定，若无条件，也可固定在走线架上。2、中继耦合大路：安装在用户基站上方的走线架上，串接在跳线与主馈线之间并加以固定。3、光路连接（1）主机用尾纤和适当光衰减器或光法兰头与用户的光缆连接,注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染。（2）连接时插销与插孔要准确对位，连接螺母要拧到底。（3)当系统采用波分复用时，在与用户光系统连接前必须测试并确保波分复用单元均处于正常状态。（4）尾纤必须用蓝色波纹管保护后走线，用扎带固定在走线架旧上。第二节 室内覆盖系统安装第十六条 有源设备安装有源设备主要是指干线放大器、光纤、有源分布系统的主机单元、远端单元等设备。1、安装位置要求（1)设备的安装位置符合设计文件（方案）的要求。（2）设备尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热需要。（3)安装位置确保无强电、强磁和强腐蚀性设备的干扰。2、安装时应用相应的安装件进行牢固固定。3、要求主机内所有的设备单元安装正确、牢固、无损伤、掉漆的现象.对于光纤、有源分布系统的主机单元,各模块的安装数量应符合设计文件（方案）规定。4、设备电源插板至少前应加装空气开关，工作状态时放置于不易触摸到的安全位置。第十七条、室内天线安装1、天线固定（1）若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。 （2）若为吸顶式天线，可以固定安装在天花或在花吊天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。如果天花吊顶为石膏板,还可以将天线固定安装在天花吊磺内，但须与建筑直接固定不允许只用馈线吊装。并在天线附近须留有生口位.具体位置由当地市公司和业主决定.(3）安装天线时应戴干净手套操作，保证天线的清洁干净。2、天线位置天线的安装符合设计文件（方案)的规定,并尽量安装在天花吊顶板的中央。如有变更需在验收文件中的变更单和布线图中标明。第十八条、馈线及相关设施1、馈线布放(1）馈线必须按照设计文件（方案）的要求布放,要求走线牢固、美观，不得有交叉、扭曲、裂损情况。（2）当跳线或馈线需要布放时，要求弯曲角保持圆滑,其弯曲曲率半径不超过下表的规定：线径二次弯曲的半径一次性弯曲的半径1/4软馈30mm1/2软馈40mm1/4100mm50mm3/8150mm50mm1/2210mm70mm7/8360mm120mm（3）馈线所经过的线井应为电气管井,不能使用风管或水管管井。(4）馈线尽量避免与强电高压管道和消防管道一起布放走线,确保无强电、强磁的干扰。(5)馈线尽量在线井和天花吊顶中布放，并用扎带进行牢固固定.与设备相连的跳线或馈线应用线码或馈线夹进行牢固固定。2、馈线的连接头都必须牢固安装，接触良好，并做防水密封处理。3、走线管（1）对于不在机房、线井和天花吊顶中布放的馈线,应套用PVC管。要求所有走线管布放整齐、美观,其转弯处要使用转弯接头连接。（2)走线管应尽量靠墙布放,以水平或垂直方式走险并用线码或馈线夹进行牢固固定,其固定间距如下表：1/2线径馈线7/8线径馈线馈线水平走线时：1.5米1。5米馈线垂直走线时：0.8米1。0米(3）若走线管无法靠墙布放（如地下停车场），馈线走线管可与其仔经管一起走线,并用扎带与其他线管固定。4、馈线进出品的墙孔应用防水、阻燃的材料进行密封。第十九条 无源器件安装无源器件(工分器、耦合器、电桥、合路器等）应用扎带、固定件牢固固定，不允许悬空无固定放置。第二十条 设备接地（1）对于干线放大器、光纤、有源分布系统的主机单元设备必须接地，并应用16平方毫米的接地线与建筑物的主地线连接。（2）其它相关规范其它相关接地规范，请参照国家相关法规执行。第二十一条 标签1、对每个设备和每根电缆的两端都要巾上标签，根据设计文件的标识注明设备的名称、编号和电缆的走向。各种设备标签的编号格式如下：无源分布系统设备：天线： ANT nm功分器:PS n-m耦合器：T n-m合路器：CB n-m负载:LD n-m衰减器：AT nm干线放大器：P nm有源分布系统设备：射频有源天线：PT nm有源功分器：PPS nm 中途放大器：IA n-m 未端放大器：EA nm 主机单元：HUB n-m 光纤分布系统设备：主机单元：HS n-m 远端单元:OT nm 光纤有源天线：OT n-m 光路功分器:OPS n-m 馈线：起始端：to 设备编号终止端：from 设备编号注:以上n表示设备的编号，m表示该设备安装的楼层。举例说明：(1）安装在层编号为的三功分器，它的标签为：三功分器（2)一段馈线,起始点是安装在层编号为的功分器PS2-9F，终止点为安装在层编号为耦合器T310F，则此段馈线的标签为：TO T3-10F起始端标签：FROM PS2-9F 终止端标签：2、设备的标签应贴在设备正面容易看见的地方,对于室内天线,标签的贴放应保持美观，且不会影响天线的安装效果。3、馈结的标签尽量用扎带牢固固定在馈线上,不宜直接贴在馈线上。第五章无线设备调测第一节直放站设备调测第二十二条 测试项目及其指标要求要求对直放站的各项指标进行测试，并在直放站初验竣工文件中填写“直放站性能测试记录表”。1、基本工作频带SM直放站的工作频带符合以下要求：上行：890909MHZ下行：935-954MHZ2、带内平坦度在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带内的不同频率上最大和最小输出信号的差值（峰峰值）.要求直放站的带内平坦度（峰峰值）小于dB。3、接收信号功率测试现场直放站下行接收信号功率。测得的接收信号电平不能超过直放站允许的最大输入功率，并符合设计方案的要求。4、输出信号功率测试现场直放站下行的输出信号功率。测得的输出信号功率不能超过直放下行的输出信号功率.测得的输出信号功率不能超过直放站的最大输出功率（LC起控功率），并符合设计方案的要求。5、增益测试现场直放站的实际上下行增益（输出信号功率输入信号功率）,并与直放站标注的增益值比较是否一致，误差范围在10%内.6、收发信隔离度测试室外无线直放站收发信两端的隔离度。直放站收发信隔离度的要求如下：隔离度直放站实际工作增益10dB7、驻波比分别在直放站的输入端和输出端测试其至施主天线和覆盖天线的统计表波比，其驻波比要求小于1.5。8、噪声电平分别在直放站的输入端和输出端测试上下行噪声电平（对于光纤直放站，分别在中继端机的输入端和覆盖端机的输出端测试上下行噪声电平)。要求直放站上行噪声电平小于Db,而且到达施主基站（端）的噪声电平小于120dBm。设直放站上行噪声电平为P,从施主基站(端）以直放站输入端的信号损耗为，则要求直放站上行噪声电平：PNR（120dBm+）9、互调干扰分别在直放站的的输入端和输出端测试上下行互调干扰产物（对于光纤直放站，分别在中继端机的输入端和覆盖端机的输出端测试上下行互调干扰产物）。要求在900MHZ频段带内所有互调均小于36dBm，1800MHZ频段小于30dBm.10、带外杂散波测试工作频带外杂散辐射信号的强度.带外杂散波在900MHZ频段要求小于36dBm，180MH频段要求小于30dBm。11、带外抑制度测试直放站对工作带宽外所获得的信号增益的抑制程度。对于宽带直放站，带外抑制度要求如下:f1、f、f分别为滤波器带宽的下限、中心频率和上限，直放站增益为85dB，则频率增益衰减F60dBF50dBF600K45dBF400K35dBF12dBF00dBF22dBF2400K35dBF2600K45dBF21M50dB对于载波选频直放站，要求为：设为滤波器中心频率，直放站增益为85dB,则频率增益衰减F01MHZ-50dBF0-600KHZ3dBF0+400KHZ35dBF0+600KHZ-45dBF0+1MHZ50dBF0+5MHZ60dB12、输出光功率分别在光纤直放站中继端机的输出端测试下行输出光功率,合厂家提供的输出光功率值范围。13、接收光功率分别在光纤直放站覆盖端机的输入端测试下行接收光功率,在中继端机的输出端测试上行接收光功率.要求接收光功率符合厂家提供的接收光功率值范围.第二十三条、测试方法测试方法基本参照中国通信行业标准952199890MHZ直放机技术要求及测量方法第二十四条 联机调测如果直放站具有联机调测功能,还可以通过OMT软件对直放站进行工作状态检测、告警检测，不同直放站厂家、型号提供的检测和告警内容有所不同,以下仅列几项常用检测项目，具体项目和检测方案参见各厂家的使用说明书.1、工作状态检测（1)带宽设置对于宽带直放站，可以通过OMT软件测测到直放站设置的实际工作带宽；对于载波选频直放站，可以通过OMT软件检测到每个选频信道的信道号。要求与设计相符,另外与现场测试结果比较,误差应在0。1MHz以内。(2）增益设置可以通过OMT软件检测到直放站设置的实际工作增益，要求与设计相符，并与现场测试结果比较，误差范围在10%内.（3）输出信号功率可以通过 OMT 软件检测到直放站实时的输出信号功率,要求与设计相符.（4）供电状态可以通过 OMT软件检测到当前交流或直流电的供电情况,要求交流工作电压在198V242V范围内。（5)隔离度可以通过 OMT软件检测到直放站收发天线的隔离度值.2、告警检测（1）电源告警把直放站主机电源模块关掉，通过 OMT软件检测直放站是否产生电源告警.(2）门禁告警打开直放站的门， 通过 OMT软件检测直放站是否产生门禁告警.（3）隔离度告警调节直放站增益使系统隔离度无法达到隔离要求，通过 OMT软件检测直放站是否产生隔离度告警.（4）外部告警如果直放站配有外部告警接口，并已接有外部告警，可以通过 OMT软件检测外部告警的设置情况.第二十五条 监控测试如果直放站具有远程监控功能，并已开通,则可以在远端监控中心对直放站的参数设置、工作状态和告警情况进行检测.第二节室内覆盖系统调测第二十六条 干线放大器调测要求对放大器的各项指标进行测试，并填写“放大器测试表”。1、输 入 功 率要求输入功率不能超过或过分小于放大器允许的最大输入功率,并符合设计文件(方案）的要求.2、使 用 频 带在放大器3dB点的带宽要符合要求。3、带 内 平 坦 度要求放大器在有效工作频带内的峰峰值波动小于2dB。4、互 调要求带内所有到调在900MHz频段要求小于-36dBm,180MHz频段要求小于30dBm。5、带外杂散波带外杂散波在900MHz频段要求小于36dBm,1800MHz频段要求小于-30dBm。6、输出功率放大器输出功率不能超过ALC起控功率，并符合设计文件（方案）的要求。测试方法可参见上一直放站调测有关的测试方法。第二十七条 室内天馈分布系统调测1、驻波比要求必须对每付天线和信号源基站引出处进行驻波比测量，并尽量对每段馈线也进行测量(测试点一般选取无源器件的输出端处）。填写驻波比测试表，并附上驻波比测试点示意图。(1）从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1.3。若测试口至未端天线数量小于5付时，驻波比应小于1.4。若中间有放大器或有源器件，在放大器输入端处加一负载或天线,所有有源器件应改为负载功天线再进行驻波比测试。（2）从管井主干电缆与分支电缆连接处测至天线端的驻波比应小于1。4，距离超过100米或所接天线超过10付时，驻波比应小于1.3。（3）从放大器输出端测试至未端的驻波比,前端未接任何放大器或有源小于5付时，驻波比应小于1.4;若从测试口分支计起,天线数量小于5付时,驻波比应小于1。4。（4）对于双波段器件及天线，其驻波比指标可相应正增大0。05-0。1,但测试频率范围应为800-2500MHZ。2、噪 声 电 平从基站接收端位置测试上行噪声电平,要求噪声电平均小于-120DBM.3、发 射 功 率要求用频谱仪或site master 测量每付天线输入的下行功率强度。填写“天线场强测试表”。从人体安全辐射范围要求考虑，要求天线的发射功率尽量不大于14DBM/载波。把测量结果设计文件（方案）对比，误差范围在10以内。第六章 系统整体测试第一节 直放站系统整体测试第二十八条 信 号 强 度要求在设计覆盖范围内95的位置上所测得的手机接收信号强度不得低于-90dBm。在覆盖区内挑选20个以上的测试点用测试手机(如TEMS等）测量接收到的BCCH、BSIC及信号强度，并填写“室外直放站覆盖效果测试表”.第二十九条 通话质量要求在通话过程中话音清晰无噪声，无断续，无串音，无单通等现象。1、用TEMS进行误码率(RXQUL）的测试,等级为3以下的测试的数量应占90以上.并填写“室外直放站覆盖效果测试表”.第三十条 安装前后对网络的影响评估对于直放站的施主小区及相邻小区分别做开通前和开通后5天的心时话务统计（包括SDCCH和TCH的统计)，要求其各项指标均达到当年网络指标要求，其中要求施主小区在直放站开通后比开通前的掉话率(非考核掉话率）增加的百分数(以直放站开通前后5天的话务统计的平均值为标准）不超过0.2个百分点.把施主小区在直放站开通前后各5天STS报表统计的平均值填写入“安装前后对网络的影响评估表”，附上话务统计报表。第三十一条 效果分析通过“室外直放站覆盖效果测试表”和“安装前后对网络的影响评估表”对覆盖效果进行分析,并与预期效果作分析比较，填写“效果分析报告”。注：1:测试点的个数不应少于20个，并将测试结果以表格形式列出，表应包括测试序号及其相对应的场强（dBm）、信道号、误码率等级（RxQual）等内容。注：2、误码率等级共8级 0=0 1=0.2 2=0.4 3=0.8 4=1.6 53。2 6=6.4% 7=12.8%第二节 室内覆盖系统整体测试第三十二条 信号强度要求在室内覆盖的设计范围内任何地点所测得的手机接收入号强度不得低于85dBm,98以上区域必须占用室内信号如有其它情况听取分公司意见。在设计文件中标示的测试点(必须选取部分靠窗边测试点）上用测试手机（如TEMS 等）测理接收到的BCCH、BSIC及信号强度。第三十三条 通话质量要求在通话过程中话音清晰无噪声，无断续，无串音,无单通等现象。1、用TEMS进行误码率（RxQual）的测试，等级为3的测试点的数量应占99。5%以上.2、切换测试，根据设计要求进行室内、室外之间的通话切换测试。第三十四条 掉话率要求在通话测试过程中掉话率为0（包括室内外的切换).第三十五条 效果分析对于室内覆盖系统的施主小区及相邻小区分别做开通前的开通后的话务统计（包括SDCCH和TCH的统计），要求其各项指标均达到要求，并与预期效果作分析比较。填写“效果分析报告”,附上话务统计报表。其中开通后要做连续三天的话务统计，选每天话务最高的时段统计。注：1、测试点应根据设计文件（方案）中模拟场强测试示意图进行选取，选取的个数不应少于5个/每2000平方米，并将测试结果以表格形式列出，表格应包括测试序号及其相对应的场强（-dBm）、信道号、误码率等级（RxQual）等内容。另外还应附上测试点测试图。注：2、误码率等级共8级0=0% 1=0.2 2=0。4 3=0.8% 4=1。6 53。2 6=6。4% 7=12。8%第七章 竣工文件第三十六条 竣工文件的分类所有以基站(含微蜂窝）为信号源的室内覆盖系统工程填写室内覆盖系统竣工文件，而信号源基站部分填写无线基站竣工文件；所有直放站以及以直放站为信号源的室内覆盖系统填写直放站竣工文件。第三十七条 直放站和室内覆盖系统的规模要求在竣工资料上反映出该直放站或室内覆盖系统的安装工程量，包括安装设备的型号和数量的明细表。第三十八条 设计变更要求在竣工文件中含有该直放站或室内覆盖系统的设备安装平面图,分布系统的安装示意图及室内覆盖系统的原理图。并注明设计变更情况及原因(附设计变更图纸），作图标准请参照设计文件规范中绘图标准执行。第三十九条 测试记录要求在竣工文件中，含有对该直放站或室内覆盖系统进行开通测试的所有测试记录，并要求测试结果填写认真、格式正确、记录真实.第四十条 其它必要的资料要求在竣工资料中含有该直放站或室内覆盖系统每一项设计变更的情况及原因。第四十一条 验收文件格式具体验收文件格式见附件。-33-
