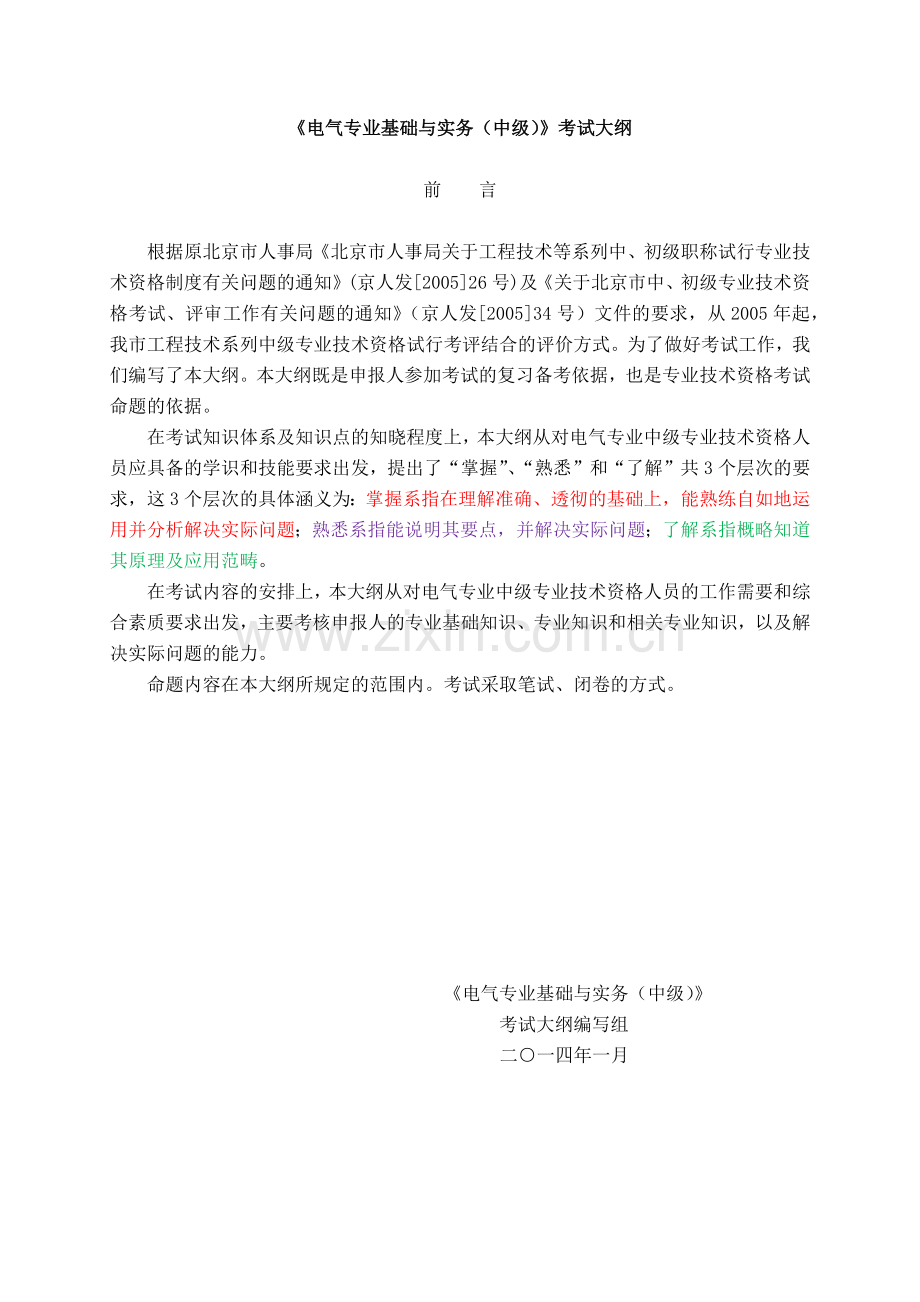

电气专业中级职称考试复习提纲.doc

电气专业基础与实务（中级）考试大纲前 言根据原北京市人事局北京市人事局关于工程技术等系列中、初级职称试行专业技术资格制度有关问题的通知(京人发200526号)及关于北京市中、初级专业技术资格考试、评审工作有关问题的通知（京人发200534号）文件的要求，从2005年起，我市工程技术系列中级专业技术资格试行考评结合的评价方式。为了做好考试工作，我们编写了本大纲。本大纲既是申报人参加考试的复习备考依据，也是专业技术资格考试命题的依据。在考试知识体系及知识点的知晓程度上，本大纲从对电气专业中级专业技术资格人员应具备的学识和技能要求出发，提出了“掌握”、“熟悉”和“了解”共3个层次的要求，这3个层次的具体涵义为：掌握系指在理解准确、透彻的基础上，能熟练自如地运用并分析解决实际问题；熟悉系指能说明其要点，并解决实际问题；了解系指概略知道其原理及应用范畴。在考试内容的安排上，本大纲从对电气专业中级专业技术资格人员的工作需要和综合素质要求出发，主要考核申报人的专业基础知识、专业知识和相关专业知识，以及解决实际问题的能力。命题内容在本大纲所规定的范围内。考试采取笔试、闭卷的方式。 电气专业基础与实务（中级）考试大纲编写组二一四年一月第一部分 专业基础知识一、电工技术专业基础知识（一）电阻的串、并联1、掌握电阻串、并联电阻阻值的计算2、掌握电阻串、并联电阻每只电阻电压、电流和功率的计算（二）电阻的混联1、掌握电阻混联总电阻阻值的计算2、熟悉电阻混联每只电阻电压、电流和功率的计算（三）电容的串、并联1、掌握电容的串、并联总电容量的计算2、熟悉电容的串、并联每只电容上的电压、电量计算（四）电容的容抗掌握电容的容抗计算（五）电感的感抗掌握电感的感抗计算（六）阻抗的概念1、掌握阻抗的计算2、掌握阻抗的幅值与相位角的计算（七）交流电1、了解交流电的定义与交流送、配电的意义2、了解交流送、配电的实现与需注意的问题（八）变压器的工作原理1、掌握变压器的变压比、变流比和阻抗变换原理2、熟悉变压器的磁路与磁路间隙3、熟悉磁路与磁阻的概念（九）电桥的工作原理1、掌握直流电桥的工作原理2、熟悉交流电桥的工作原理、常用交流电桥的种类（十）磁性材料与磁性元件1、掌握磁性材料的主要种类与有关技术指标2、熟悉常用磁性元件的种类与特点二、常用半导体器件与工作原理（一） 掌握半导体二极管、三极管、场效应晶体管的主要技术参数（二）熟悉半导体二极管、三极管、场效应晶体管的典型应用电路与特点三、常用模拟电路的工作原理（一）掌握常用模拟电路的主要技术参数（二）掌握常用模拟电路的典型应用电路1、运算放大器的放大倍数、输入、输出阻抗的计算2、开环、闭环运算放大器的放大倍数的计算3、运算放大器的单位增益带宽4、振荡电路的基本工作原理5、整形电路的基本工作原理四、常用数字电路的工作原理（一）掌握各种触发器电路的工作原理（二）掌握各种数字编码的工作原理与特点第二部分 专业理论知识一、各种常用典型电路的工作原理与应用（一）掌握常用二极管整流、滤波电路的特点（二）掌握常用由半导体分立元件组成的放大电路的特点（三）掌握常用振荡电路的特点（四）掌握放大器与比较器的各自特点（五）熟悉PLC的特点二、常用数字编码与数据处理技术的工作原理（一）掌握BCD码、余3码、格雷码等数字码的特点（二）掌握奈奎斯特取样定理与在有噪声环境下的数字取样的工作原理（三）掌握奇、偶较验、行列式奇、偶较验的工作原理三、电动机的工作原理（一）掌握电动机的工作原理（二）掌握电动机的结构与分类（三）掌握电动机的常用调速方法、特点与应用（四）掌握电动机的变频调速的工作原理与主要特点（五）熟悉常用电动机的重要技术参数与含义四、常用传感器的工作原理（一）熟悉常用传感器主要的种类与它们各自的工作原理（二）熟悉常用传感器主要的主要技术指标有那些（三）熟悉在使用传感器时应注意那些问题五、建筑电气相关特点与要求（一）掌握常用照明电气的主要技术特点与技术指标（二）掌握建筑配电的主要要求（三）掌握建筑接地第三部分 新理论知识一、了解本专业常用的一些计算机辅助设计工具二、了解交、直流电机的常用调速方法与特点，以及变频调速技术的工作原理、常用变频调速电路与控制方法三、了解有关电源管理新技术四、了解对一些嵌入式操作系统、单板机、单片机、PLC技术、总线技术、现场总线技术和DSP技术等第四部分 行业法规一、熟悉有关安全生产的法律和法规，电子电路设计的有关安全要求，电气设备设计、生产过程中的有关安全要求二、熟悉在电子电路、电子控制电路、通信电路和有关电气设备的设计、生产和加工制造过程中的标准化要求第五部分 知识产权相关知识一、了解知识产权的基本概念二、了解知识产权的分类三、了解知识产权法四、了解专利权的定义与分类五、了解商标的定义六、了解著作权与版权的定义七、了解专利权和商标的申报程序八、 了解专利权和商标保护的时效二、 电阻计算1、 基尔霍夫定律（1） 基尔霍夫电流丁璐（KCL）：任一瞬间，通过电路中任一节点的各支路电流的代数和恒等于零。（2） 基尔霍夫电压定律（KVL）：任一瞬间，作用于电路中任一回路各支路电压的代数和恒等于零。2、 叠加定理在线性电路中，有多个激励（电压源或电流源）共同作用时，在任一支路中所产生的响应（电压或电流），等于这些激励分别单独作用时，在该支路中所产生响应的代数和。在应用叠加定理时，应保持电路的结构不变。在考虑某一激励单独作用时，要假设其他激励都不存在，即理想电压源被短路，电动势为零；理想电流源开路，电流为零。但是如果电源有内阻，则都应保留在原处。3、 戴维南定理任何线性有源二端网络都可以变换为一个等效电压源。该等效电压源的电动势Us等于有源二端网络的开路电压，等效电压源的内阻R0等于相应的无源二端网络的等效电阻。三、 电容和容抗、电感和感抗、阻抗1、 电容和容抗（1） 电容电容的单位是F。电容是绝缘导体储存电荷的能力，即C=QU流过电容的电流超前其上电压90电容有储存电能(电场能)的能力。所储存能量为WC=12CU2（2） 电容串联电容串联时：U=U1+U2+；1C=1C1+1C2+；Q1=Q2=；（3） 电容并联电容并联时：Q=Q1+Q2+；C=C1+C2+；U1=U2=（4） 容抗容抗是电容在正弦交流电路中，其上电压有效值（或最大值）与电流有效值（或最大值）的比值。Xc=1C=12fC2、 电感和感抗（1） 电感电容的单位是H。流过电感的电流落后其上电压90电感有储存电能（磁场能）的能力。所储存能量为WL=12LI2（2） 感抗感抗是电感在正弦交流电路中，其上电压有效值（或最大值）与电流有效值（或最大值）的比值。 XL=L=2fL3、 阻抗（1） RLC串联电路 Z=R+jX=R+j(XL-XC)所以 Z= R2+X2 =R2+(XL-XC)2 =arctgXR= arctgXL-XCR（2） RL与C并联电路（3） 串联谐振在RLC串联电路中，当电感上的电压与电容上的电压相等时，它们正好相互抵消，电路中的电压与电流同相位，这时就称电路发生了谐振。在一般情况下，RLC串联电路中的电流与电压相位是不同的。但是可以用调节电路参数（L、C）或改变外加电压频率的方法，使电抗等于零。 X= XL-XC=0 即 L-1C=0 求得 0=1LC 得 f0=12LC串联谐振有一下特征： 电流与电压同相位，电路呈电阻性。 阻抗最小，电流最大。 电感端电压与电容端电压大小相等，相位相反。 电感和电容的端电压有可能大大超过外加电压。四、 三相交流电路三相交流电可以节约导电材料和导磁材料，且三相旋转设备有较好的运行性能。对称三相交流电指三个频率相同、幅值相同、相位互差1/3周期的正弦交流电。三相电源和三相负载都有星形接法和三角形接法。星形接法是将各相负载的尾端连接在一起的接法；三角形接法是依次将一相负载的尾端与下一相负载的首端连接在一起的接法。三相电路有相电压和线电压之分。相电压是每相负载或每相电源的首尾端之间的电压。线电压是每两条相线之间的电压。三相电路有相电流和线电流之分。相电流是流经每相负载或每相电源的电流，线电流是流经相线的电流。在对称的星形连接的电路中，线电压超前相应的相电压30在对称的星形连接的电路中，线电流落后相应的相电流30五、 供配电 六、 磁性材料和磁性元件1、 磁路的主要物理量（1） 磁感应强度B磁感应强度B是表示磁场内某点的磁场强弱及方向的物理量。其方向与该点磁力线切线方向一致，与产生该磁场的电流之间的方向关系符合右手螺旋法则。其大小为单位长度的单位直线电流在均匀磁场中所受到的作用力。磁感应强度的单位是特斯拉（T）。若磁场内各点的磁感应强度大小相等、方向相同，则为均匀磁场。（2） 磁通在均匀磁场中，磁感应强度B与垂直于磁场方向的面积S的乘积，称为通过该面积的磁通，即 =BS 或 B=S磁感应强度B在数值上等于与磁场方向垂直的单位面积上通过的磁通，故B又称为磁通密度。磁通的单位是韦伯（Wb）。（3） 磁导率和磁阻Rm磁导率是表示物质导磁性能的物理量，单位是亨/米（H/m）。真空磁导率0=4*10-7Hm。任意一种物质的磁导率与真空磁导率之比称为相对磁导率，用r表示，即r=0磁阻是磁路中磁通遇到的阻力。磁阻的表达式是Rm=lS ，单位是1/亨（1/H）, l和S分别为导磁体的长度和截面积。（亨利：如果电路中电流每秒变化1安培，则会产生1伏特的感应电动势，此时电路的电感定义为1亨利。）（4） 磁场强度H磁场强度H是进行磁场分析时引用的一个辅助物理量，为了从磁感应强度B中除去磁介质的因素，故定义为 H=B 或B=H 单位是安/米（A/m）。磁场强度是矢量，只与产生磁场的电流以及这些电流的分布情况有关，而与磁介质的磁导率无关。2、 磁性材料（1） 磁性能的主要表现为高导磁性、磁饱和性和磁滞性。在一定强度的外磁场作用下，磁性材料内部的磁畴将顺这外磁场的方向趋向规则排列，产生一个附加磁场，使磁性材料内的磁感应强度大大增强，这种现象称为磁化。 在磁性材料的磁化过程中，随着励磁电流的增大，外磁场和附加磁场都将增大，但当励磁电流增大到一定值时，几乎所有磁畴都与外磁场的方向一致，附加磁场就不再随励磁电流的增大而继续增强，这种现象称为磁饱和现象。如果励磁电流是大小和方向都随时间变化的交变电流，则磁性材料将受到交变磁化。在磁性材料反复磁化的过程中，磁感应强度的变化总是落后于磁场强度的变化，这种现象称为磁滞现象，其封闭曲线称为磁滞回线。（2） 磁性材料的分类磁性材料按其磁性能又可分为软磁材料、硬磁材料和矩磁材料三类。软磁材料的剩磁和矫顽力较小，磁滞回线形状较窄，但磁化曲线较陡，即磁导率较高，所包围的面积较小。它既容易磁化，又容易退磁，一般用于又交变磁场的场合，如用来制造镇流器、变压器、电动机以及各种中、高频电磁元件的铁心等。常见的软磁材料有纯铁、硅钢以及非金属软磁铁氧体等。硬磁材料的剩磁和矫顽力较大，磁滞回线形状较宽，所包围的面积较大，适用于制作永久磁铁，如扬声器、耳机、电话机、录音机以及仪表的永久磁铁都是硬磁材料制成的。常见的硬磁材料有碳钢、钴钢及铁镍铝钴合金等。矩磁材料的磁滞回线近似于矩形，剩磁很大，接近饱和磁感应强度，但矫顽力较小，易于翻转，常在计算机和控制系统中用作记忆元件和开关元件。矩磁材料有镁锰铁氧体及某些铁镍合金等。（矫顽力是指磁性材料在饱和磁化后，当外磁场退回到零时其磁感应强度B并不退到零，只有在原磁化场相反方向加上一定大小的磁场才能使磁感应强度退回到零，该磁场称为矫顽磁场，又称矫顽力。当外磁场退回导零，剩磁是剩下多少，矫顽力是要加多大反向磁场才能退磁。)七、 变压器的工作原理1、 交流铁心线圈电路（1） 电磁关系直流铁心线圈由直流电来励磁，产生的磁通是恒定的，线圈中的电流由外加电压和线圈本身的电阻R来决定，功率损耗也只有线圈电阻R上的损耗，分析比较简单。交流铁心线圈电路，由于线圈电阻上的电压降iR和漏磁电动势e都很小，可与主磁通电动势e比较，均可忽略不计。所以 U=iR-e-e 可写成 u=-e线圈的匝数为N，主磁通=msint，则主磁通电动势e=-Nddt=-Nd(msint)dt=-Nmcost=2fNmsin（t-90）=Em sin（t-90） 式中，Em=2fNm，Em是主磁通电动势的最大值，而有效值则为： E=Em2=2fNm2=4.44fNm 所以 u=-e= Em sin（t+90）外加电压的相位比铁心中磁通超前90，而外加电压的有效值为 U=E=4.44fNm（2） 功率损耗 磁滞损耗和涡流损耗2、 变压器的工作原理（1） 空载运行变压器的一次绕组叫上交流电压u1(矢量)，二次开路，这种运行状态称为空载运行。这时二次绕组中的电流为0，电压为开路电压u20，一次绕组通过的电流为空载电流。N1为一次绕组的匝数，N2为二次绕组的匝数。若略去漏磁通的影响，不考虑绕组上电阻的压降，则可认为一、二次绕组上电动势有效值近似等于一、二次绕组上电压的有效值（标量）。所以 U1U20=N1N2=K（2） 负载运行因为二次绕组有了电流i2时，二次磁动势i2N2也要在铁心中产生磁通，即这时变压器铁心中的主磁通由一、二磁绕组的磁动势共同产生。在一次绕组的外加电压（电源电压）不变时，由U=E=4.44fNm式可知，主磁通基本保持不变。（F=Rm，作用在磁路上的磁动势F等于磁路内的磁通量与磁阻Rm的乘积。）也就是说，变压器负载时的总磁动势应与空载时的磁动势基本相等。因而一次绕组的电流将由i10增大为i1，使得一次绕组的磁动势由i10N1变成i1N1，以抵消二次绕组磁动势i2N2的作用。这也符合楞次定律。 I1N1+ I2N2= I10N1 这一关系称为变压器的磁动势平衡方程式由于空载电流较小（一般不到额定电流的10%），因此当变压器额定运行时，若忽略空载电流，则 I1N1=- I2N2 于是得到变压器一、二次电流有效值的关系为 I1I2=N2N1= 1K（3） 阻抗变换作用变压器除了有变压和变流的作用外，还有变阻抗的作用。变压器一次侧接电源U1，二次侧接负载阻抗ZL，对于电源来说电源后部电路可用另一个阻抗ZL来等效代替。所谓等效，就是它们从电源吸取的电流和功率相等。当忽略变压器的漏磁和损耗时，等效阻抗可由下式求得。 ZL=U1I1=(N1/N2)U2(N2/N1)I2=(N1/N2)2ZL=K2ZL式中，ZL为变压器二次负载阻抗，ZL=U2/I2。上式说明，在电压比为K的变压器二次侧接阻抗为ZL的负载时，相当于在电源上直接接一个阻抗为ZL= K2ZL的负载。也可以说，变压器把负载阻抗ZL变换为 ZL。通过选择合适的电压比K，可把实际负载阻抗变换为is偶徐德数值。（楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。楞次定律是一条电磁学的定律，可以用来判断由电磁感应而产生的电动势的方向。右手螺旋定则，也叫安培定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。通电直导线中的安培定则（安培定则一）：用右手握住通电直导线，让大拇指指向电流的方向，那么四指指向就是磁感线的环绕方向；通电螺线管中的安培定则（安培定则二）：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极。左手定则是判断通电导线处于磁场中时，所受安培力 F (或运动)的方向、磁感应强度B的方向以及通电导体棒的电流I三者方向之间的关系的定律。判断安培力：导线在磁场中力的方向。根据左手定则：伸开左手，使拇指与其他四指垂直且在一个平面内，让磁感线从手心流入，四指指向电流方向，大拇指指向的就是安培力方向（即导体受力方向）。判断洛伦兹力：将左手掌摊平，让磁感线穿过手掌心，四指表示电流方向，则和四指垂直的大拇指所指方向即为洛伦兹力的方向。注意，运动电荷是正的，大拇指的指向即为洛伦兹力的方向。反之，如果运动电荷是负的，仍用四指表示电荷运动方向，那么大拇指的指向的反方向为洛伦兹力方向。磁动势是电流流过导体所产生磁通量的势力(force)，是用来度量磁场或电磁场的一种量，类似于电场中的电动势或电压。它被描述为线圈所能产生磁通量的势力。公式一：F=Rm作用在磁路上的磁动势F等于磁路内的磁通量与磁阻Rm的乘积。其中=B*S（S为与磁场方向垂直的平面的面积），Rm=L/A（L表示磁路长度，A表示磁路横截面积）。公式二：F=NI其中N表示线圈匝数，I表示线圈中的电流大小。通电线圈产生的磁动势F等于线圈的匝数N和线圈中所通过的电流I的乘积，也叫磁通势，磁动势F的单位是安培(A)。公式三：F=HL (H为磁场强度，与磁密度B和磁路材料等有关） L表示磁路长度。F是磁场强度H在磁路L上的积分。）3、 变压器的基本结构变压器由铁心和绕组两个基本部分组成。这是一个简单的双绕组变压器，在一个闭合的铁心上套有两个绕组，绕组和绕组之间以及绕组与铁心之间都是绝缘。一个绕组与电源相连，称为一次绕组；另一个绕组与负载相连，称为二次绕组。为了减少铁心中的磁滞损耗和涡流损耗，变压器的铁心大多用0.350.5mm厚的硅钢片叠成，为了降低磁路的磁阻，一般采用交错叠装方式，即将每层硅钢片的接缝错开。4、 电力变压器的联结组Y，yn0联结组表示：高压绕组星形接法，低压绕组中性点直接接地并接出中性线的星形接法。，yn11联结组表示：高压绕组三角形接法，低压绕组中性点直接接地并接出中性线的星形接法。这接法能适应较大零序电流和三次谐波电流的需要。八、 电桥1、 电工仪表种类按测量机构，电工仪表分为磁电系、电磁系、电动系、感应系等仪表。按精确度等级，电工仪表分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七级。仪表精确度用引用误差K%表示，即 K%=mAm*100% 式中，m和Am分别为最大绝对误差和仪表量程。按测量方法，电工仪表主要分为直读式仪表和比较式仪表。电桥属于比较式仪表。按整体结构，分为指针式、数字式等仪表。2、 直流电桥直流电桥分为直流单臂电桥和直流双臂电桥。直流单臂电桥只能用来测量1以上的电阻，直流双臂电桥可用来测量1以下的电阻。用直流单臂电桥测中值电阻时，可以忽略连接导线的电阻（约为0.1）和接点的接触电阻的影响。但用它测低电阻时就不能忽略了。测量1以下的电阻宜应用直流双臂电桥。直流双臂电桥能在很大程度上消除连接线电阻和接触电阻带来的测量误差。电桥的精度决定了桥臂元件的精度。（1） 直流单臂电桥（惠斯登电桥） （2） 直流双臂电桥（开尔文电桥） 当双臂电桥平衡时，VB=VC，所以存在下列关系（Rx和RN虽然很小，但由于存在rb+rc也很小的支路，所以Ix很大，Rx和RN的压降不能忽略。）： I1R1=IxRx+I3R3 I1R2=IxRN+I3R4 (Ix-I3)*(rb+rc)=I3(R3+R4)解得 RX=R1R2RN+rR4r+R3+R4(R1R2-R3R4)只要满足R1R2=R3R4的条件，双臂电桥的平衡条件就转为RX=R1R2RN 注意：R1是靠近Rx侧的电阻。所以最大限度保持R1R2=R3R4和减小r，将能控制平衡电桥的误差在允许范围捏。因为RX和RN的接触电阻，连接线电阻在桥路意外，不影响测量结果，以及可以采用同轴调节，使R1R2=R3R4。R1、R2和R3、R4分别构成双臂电桥的两个桥臂，它们的阻值在几百欧以上，所以它们连接线电阻和内部接触电阻可以忽略不计。 在普通双臂电桥的基础上，配上交流扼流圈和控制开关，可制成带电测温电桥。3、 交流电桥 （1） 交流电桥的平衡条件Uac=Uad 且 Ucb=Udb 且I1=I2且I3=I4 所以 I1Z1=I4Z4 且 I2Z2=I3Z3 且I1=I2且I3=I4 所以 Z1Z2= Z4Z3 得到 Z1Z3=Z2Z4 这就是交流电桥的平衡条件Z1Z3=Z2Z4 即 Z1Z3=Z2Z4 且 1+3=2+4（2） 交流电桥的用途 海氏电桥，测量R、C、L 九、 半导体本征半导体是由单一元素组成的半导体。硅和锗都是本征半导体。当原子最外层由8各电子时，就处于相对稳定的状态。硅原子和锗原子的最外层都是只有4各电子，为了保持稳定，相邻原子公用最外层电子形成共价键结构。一旦受到某种能量的激发，共价键中的电子挣脱出来形成自由电子，并在原来的共价键结构中留下空穴。自由电子带负电，带有空穴的原子带正电。（带正电的原子称为正离子，但不是所有带有空穴的原子都带正电。）在半导体材料加上电压时，自由电子挤走邻近原子中的电子形成电子电流，空穴吸引邻近原子中的电子来填补空穴形成空穴电流。自由电子和空穴称为载流子。本征半导体的导电能力很差。如在本征半导体中掺入微量其他元素，则其导电能力将大大提高。N型半导体。在硅或锗中掺入少量5价的磷，则在稳定的共价键外多出一个电子。这样电子很容易受到激发称为自由电子，并在原地留下一个正离子。这种半导体中自由电子占多数，称之为电子半导体或N型半导体。P型半导体。在硅和锗中掺入少量3价的硼，则在稳定的共价键中缺少一个电子，这样很容易吸引邻近原子的外层电子而构成负离子，并使邻近的原子带有空穴。这种半导体空穴占多数，称之为空穴半导体或P型半导体。1、 PN结（1） PN结的形成多数载流子扩散，产生扩散电流（正向电流），形成空间电荷区，并产生内电场。内电场使电荷回流并组织扩散，平衡时形成耗尽层。内电场使少子漂移，少子漂移的方向与多子扩散的方向刚好相反。扩散使空间电荷区变宽，内电场增强，对多数载流子扩散的阻力增大，使少数载流子的漂移运动增强；而漂移却使空间电荷区变窄，电场减弱，又使扩散容易进行。 （2） PN结单向导电性正向偏置：内电场减弱，扩散电流增大。在外加电场作用下，PN结内部扩散与漂移的平衡被打破，P区的多数载流子空穴和N区的多数载流子电子都要向PN结移动。P区的空穴进入PN结厚，将和原来PN结中的一部分负离子中和，使P区的空间爱你电荷减少；同样，N区的电子进入PN结厚，将和PN结中的一部分正离子中和，使N区的空间电荷量减少。最终结果是使PN结空间电荷区变窄了，内电场被减弱。 反向偏置：内电场增强，只有极小的漂移电流。漂移电流受温度的影响很大。在这一外电场作用下，P区中的多子空穴与N区中的多子电子都将进一步离开PN结，使阻挡层的空间电荷量增加。空间电荷区的变宽，意味着阻挡层厚度加宽，使P区和N区的多数载流子很难越过PN结，不能再形成扩散电流。另外，由于外电场增强了内电场，将使少数载流子的漂移运动能容易进行。由于少子的浓度低，漂移的数量小，这个反向漂移电流也是很小的，一般为微安数量级。 2、 半导体二极管（1） 结构二极管的结构主要分为点接触型（多外锗管）和面接触型（多为硅管）两类。点接触型的PN结的面积小，极间电容小，不能承受高的反向电压和大电流。它的高频性能好，适用于高频检波和数字电路中的开关元件及小电流整流。面接触型的PN结的面积大，可承受较大的电流，但极间电容也大，工作频率不能太高。适用于低频电路和大功率整流。（2） 伏安特性 正向特性： 起始部分电流几乎为零。当正向电压升高导超过死区电压（锗管约0.1V，硅管约0.5V）时，二极管开始导通，电流急剧增加，且电流与电压近似成正比，伏安特性近似为直线。导通区域称线性区，是二极管正常工作的区域。正常情况下，锗管的正向导通压降为0.20.3V，硅管的正向导通压降为0.60.7幅。反向特性：在击穿范围内，反向电流极小，而且基本不变。此反向电流称为反向饱和电流。当反向电压超过击穿电压时，PN结被反向击穿，形成很大的反向电流。（3） 主要技术参数最大整流电流IF。二极管在长期运行时，允许通过的最大正向平均电流。是受发热限制的电流。电流过大时，有时会出现热击穿，而使管子烧毁。最高反向工作电压URM。二极管运行时允许承受的最高反向电压。为了避免二极管被反向击穿，一般规定其最高反向工作电压为其反向击穿电压的1/2或2/3。一般点接触型二极管的最高反向工作电压为几十伏，面接触型二极管的最高反向电压可达数百伏。最大反向电流IRM。二极管在加上最高反向工作电压时的反向电流值。该值越大，说明管子的单向导电性越差，而且受温度的影响大。硅管的反向电流较小，一般在零点几各微安；锗管反向电流较大，为数十至数百微安。最高工作频率fM。此参数主要有PN结的结电容决定。使用时，如果信号频率超过该频率，二极管的单向导电性将变差，甚至失去单向导电性。（4） 其他 半导体二极管可用作整流、检波、限幅、稳压、开关元件。3、 半导体三极管 （1） 结构平面型多为硅管，合金型多为锗管。NPN型多为硅管，PNP型多为锗管。三极管的三个电极分为称为发射极（E极）、基极（B极）集电极（C极）。发射极与基极之间的PN结称为发射结、基极与集电极之间的PN结称为集电结。三极管属于双极性半导体器件。（2） 特性输入特性是集电极-发射极电压一定（UCE=常数）时，输入回路中电流IB与基极-发射极电压UBE 之间的关系曲线（IB=f（UBE）。三极管的输入特性与二极管的正向特性相似。三极管也有死区电压。硅管的死区电压约为0.5V，锗管的死区电压不超过0.2V。正常工作时，NPN型硅管的发射结正向压降UBE为0.60.7，PNP型锗管的UBE为-0.2-0.3V。（当UCE=0时，相当于集电极和发射极之间短路，可视为集电结、发射结两个PN结并联，即两个正向偏置的二极管并联，此时IB和UBE之间的关系曲线与两个正向偏置的二极管的伏安特性曲线相同。当UCE1V时，输入特性曲线右移，这是因为当UCE1V后，(UBE一般都小于0.8V)集电结已被反向偏置，内电场被加强，可以把从发射区注入基区的电子绝大部分拉入集电区。对应于相同的UBE，流向基极的电流IB比原来UCE=0时减小，从而使得特性曲线右移。一旦有UCE1V(UBE要小于UCE)，由于此时集电结已经反向偏置，内电场已足够大，而基区又很薄，可以把发射区注入基区的大部分电子拉入集电区，只要UBE保持不变，发射区发射到基区的电子数目一定，即使UCE再增加，IB也不会明显减小。因此， UCE1V后的特性曲线基本重合。） 输出特性是指当电路输入回路电流IB一定（IB=常数）时，输出回路中电流IC与集电极-发射极电压UCE之间的关系曲线（IC=f（UCE）。三极管的输出特性的三个区： 截止区：在特性曲线IB=0以下的区域为截止区。由图可知，当IB=0时，IC却并不为零，这时管子中由一个很小的反向漂移电流。截止区的偏置特征是：发射结反向偏置，集电结亦为反向偏置。 放大区：IB0且UCEUBE，特性曲线接近水平，即IC几乎与UCE无关，IC与IB几乎保持线性关系。IC=IB放大区的偏置特征是：发射结正向偏置，集电结反向偏置。 饱和区：UCEUBE，IB失去对IC的控制，集电极电流IC受集电极-发射极电压UCE控制。饱和区的偏置特征是：发射结正向偏置，集电结正向偏置。当UCE从1V开始减小时，由于UCE的减小，加在集电结上的反向偏置电压减小，使其收集电子的能力减弱，这时，它无力将基区中靠近集电结一侧的电子大部分都拉入集电区，而只能拉过一小部分。在这种情况下，即使IB再增大，IC也不会增大了，注入基区的电子再增多，内电场却再也拉不过去其他的电子了，即集电结吸引来自发射区电子的能力“饱和”了。 （3） 主要技术参数电流放大系数 直流电流放大系数=ICIB 交流电流放大系数=ICIB直流与交流在意义上是不同的。但是，当输出曲线的间隔比较均匀时，两者数值相差不大，可以认为=极间反向电流 集电极-基极反向饱和电流ICBO 发射极开路。ICBO是少子的漂移电流，它与温度关系极大。这是一个可以表征集电结质量好坏、衡量管子稳定性能优劣的参数。一个好管子，ICBO应当很小。在管子发射极开路时，集电结处于反向偏置时。集电区和基区的少子会进行漂移运动而形成反向电流。又由于基区本来载流子数目就少，其少子数目更少，可将基区少子自由电子忽略，而只考虑集电区的少子空穴。 集电极-发射极反向饱和电流ICEO（穿透电流）基极开路。ICEO=(1+)ICBO基极开路。集电极电源EC加在管子集电极与发射极之间，而使发射结受到正向偏置，集电结受到反向偏置。几个极限参数 集电极最大允许电流ICM 当集电极的电流IC太大时，三极管的值要下降，因此给出一个集电极最大允许电流ICM，其数值一般为值下降导其正常值的2/3时，所对应的集电极电流值。 集电极最大允许击穿电压U(BR)CEO基极开路时，允许加在集电极-发射极之间的最高反向电压。当加在集电极-发射极之间电压UCE超过此数值时，三极管将被击穿。 集电极最大允许耗散功率PCM指集电结允许损耗功率的最大值。PCM主要受结温的限制。PCM=ICUCE一般的说，锗管的允许结温在7090，硅管的允许结温可达150左右。4、 结型场效应管（1）结构栅极G，代表控制电子流通数量的机构；源极S和漏极D，代表了电子由发源处流到泄漏处的途径。场效应管属于单极性半导体器件。 符号中的箭头方向都是由P区指向N区的，由此可以区分其沟道类型。（2）特性（以N沟道结型场效应管为例）输出特性 场效应管的输出特性，又称为场效应管的漏极特性，是指在栅源电压UGS一定的情况下（UGS=常数），漏极电流ID与漏源电压UDS之间的关系（ID=f（UDS）。场效应管的输出特性的三个区： 可变电阻区：电压UDSUGS(off)的区域。漏极电流ID随UDS的升高几乎成正比的增大，该区域的特性曲线亦呈线性上升。工作在该区域的场效应管可看成是一个受栅源电压UGS控制的可变电阻。UGS越负，等效电阻越大。 饱和区：当UDS在增大的过程中，达到某一数值（使栅漏间的电压UGD等于夹断电压UGS(off)）时，沟道在A点给夹断（称为预夹断）。随着UDS上升，夹断长度会略有增加，并自A点向源极方向延伸。高阻区变长，增加的UDS基本上全部都降在了增长的夹断区上。因此在从源极导夹断处的沟道上，沟道内电位梯度基本上不随UDS的改变而改变。这样，漏极电流ID也就基本不随UDS的增加而增加，漏极电流趋于饱和。由于在此区内ID基本上为只受UGS控制的某一个恒定值，故该趋于又称恒流区。 击穿区：将UDS进一步增加，当反向偏置的PN结两端的电压超过了它所能承受的电压极限时，会使栅漏间的PN结发生雪崩击穿。转移特性与转移特性方程 当UDS一定时（UDS=常数），栅源电压UGS对漏极电流ID的控制作用（ID=f（UGS）UGS=0时的漏极电流称为饱和漏电流，记作IDSS。显然，它是结型场效应管所能输出的最大电流。使漏极电流ID等于0的电压就是使夹断电压UGS(off)。 主要直流参数 夹断电压UGS(off)为了便于测量手册上规定，当ID为一个微小的电流（例如50A）时，栅源之间所加的电压即为夹断电压。对N沟道结型场效应管而言，该电压为负值，对P沟道的器件，该电压为正值。从物理意义上说，夹断电压的数值就是使栅源之间耗尽层扩展导沟道被夹断时所必须的栅源电压值。在UGS=0的输出特性曲线上，发生预夹断时的漏源电压UDS在数值上也等于夹断电压（UGS(off)）。 饱和漏电流IDSS在UGS=0时，漏源电压UDSUGS(off)时的漏极电流，称为饱和漏电流IDSS对结型场效应管而言，饱和漏电流实际上也就是管子所能输出的最大电流。 直流输入电阻RGS(DC)在漏源两极短路即UDS=0时，栅源电压UGS（一般取UGS=10V）与栅极电流的比值，即为RGS(DC)。由于输入端为反向偏置的PN结，该电阻值很大，结型场效应管的RGS(DC)可大于107。主要交流参数 低频跨到gm在UDS=常数时，漏极电流的微变量和引起这个变化的栅源电压UGS的微变量值比。gm的物理意义就是栅极电压UGS每变化1V，看看漏极电流ID变化几个mA。gm=dIDdUGS跨导反映了栅源电压对漏极电流的控制能力（即放大能力），它相当于转移特性曲线上工作点处的斜率。单位为毫西门子。 交流输出电阻rds 指输出特性曲线上某一点斜率的倒数。它的大小反映了uDS对iD的影响。极限参数 漏源击穿电压U(BR)DS 栅源击穿电压U(BR)GS 最大耗散功率PDM PDM=UDSID5、 增强型N沟道MOS管6、 耗尽型N沟道MOS管 十、 放大电路基础三极管放大电路的组成原则就是利用三极管的电流放大作用，再配合上适当的外电路，使小信号能输入、被放大了的信号能输出，这样就可以组成电压放大电路。1、 基本放大电路图中EB、Rb2、ECC就是用来给管子发射结提供正向偏置，集电结提供反向偏置的。为了使信号能够加到放大电路上来，则将输入信号Ui经大电容C1加到管子的发射结上，这样Ui的变化将导致管子发射结电压UBE的变化，从而引起IB的变化，由于管子的电流放大作用，IC随之而变化。如果不加电阻RC，那么虽然IC随Ui变化，但管子C、E两端的电
