模拟电子技术复习题及答案.doc

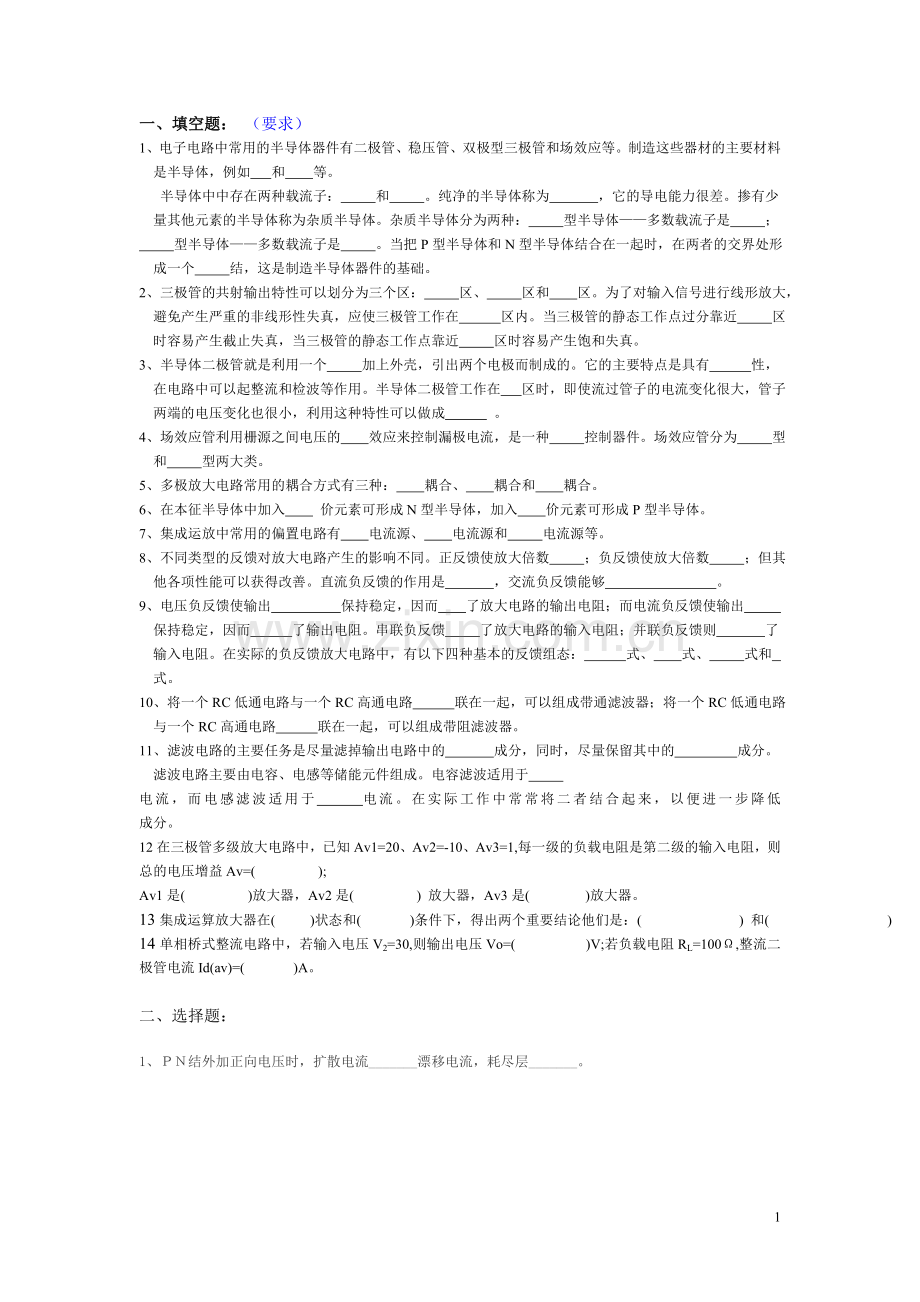

一、填空题： （要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。制造这些器材的主要材料是半导体，例如 和 等。 半导体中中存在两种载流子： 和 。纯净的半导体称为 ，它的导电能力很差。掺有少量其他元素的半导体称为杂质半导体。杂质半导体分为两种： 型半导体多数载流子是 ； 型半导体多数载流子是 。当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个 结，这是制造半导体器件的基础。2、三极管的共射输出特性可以划分为三个区： 区、 区和 区。为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在 区内。当三极管的静态工作点过分靠近 区时容易产生截止失真，当三极管的静态工作点靠近 区时容易产生饱和失真。3、半导体二极管就是利用一个 加上外壳，引出两个电极而制成的。它的主要特点是具有 性，在电路中可以起整流和检波等作用。半导体二极管工作在 区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成 。4、场效应管利用栅源之间电压的 效应来控制漏极电流，是一种 控制器件。场效应管分为 型和 型两大类。5、多极放大电路常用的耦合方式有三种： 耦合、 耦合和 耦合。6、在本征半导体中加入 价元素可形成N型半导体，加入 价元素可形成P型半导体。7、集成运放中常用的偏置电路有 电流源、 电流源和 电流源等。8、不同类型的反馈对放大电路产生的影响不同。正反馈使放大倍数 ；负反馈使放大倍数 ；但其他各项性能可以获得改善。直流负反馈的作用是 ，交流负反馈能够 。9、电压负反馈使输出 保持稳定，因而 了放大电路的输出电阻；而电流负反馈使输出 保持稳定，因而 了输出电阻。串联负反馈 了放大电路的输入电阻；并联负反馈则 了输入电阻。在实际的负反馈放大电路中，有以下四种基本的反馈组态： 式、 式、 式和 式。10、将一个RC低通电路与一个RC高通电路 联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路 联在一起，可以组成带阻滤波器。11、滤波电路的主要任务是尽量滤掉输出电路中的 成分，同时，尽量保留其中的 成分。滤波电路主要由电容、电感等储能元件组成。电容滤波适用于 电流，而电感滤波适用于 电流。在实际工作中常常将二者结合起来，以便进一步降低 成分。12在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av=( );Av1是( )放大器，Av2是( ) 放大器，Av3是( )放大器。13集成运算放大器在( )状态和( )条件下，得出两个重要结论他们是：( ) 和( )14单相桥式整流电路中，若输入电压V2=30,则输出电压Vo=( )V;若负载电阻RL=100,整流二极管电流Id(av)=( )A。二、选择题：1、结外加正向电压时，扩散电流_漂移电流，耗尽层_。2、图中D1-D3为理想二极管，A，B，C灯都相同，试问哪个灯最亮？3、设硅稳压管Dz1和Dz2的稳定电压分别为5V和10V，求图中电路的输出电压Uo。已知稳压管的正向压降为0.7V。 4、图所示电路，设Ui=sint(V)，V=2V，二极管具有理想特性，则输出电压Uo的波形应为图示_图。 5、判断图所示电路中各二极管是否导通,并求A,B两端的电压值。设二极管正向压降为0.7V。 6、二极管最主要的特性是_，它的两个主要参数是反映正向特性的_和反映反向特性的_。（注：本题为往年考题）7、在晶体管放大电路中测得三个晶体管的各个电极的电位如图所示。试判断各晶体管的类型(是PNP管还是NPN管,是硅管还是锗管),并区分e、b、c三个电极。 8、测得某NPN管得BE0.7V，CE0.2V，由此可判定它工作在_区。9、为保证BJT共发射极放大器不产生削波失真，并要求在2K得负载上有不小于2V得信号电压幅度，在选择静态工作点时，就应保证|CQ|_，|CEQ|_。（注：以上两题为2000年北京理工大学研究生入学考试“模拟与数字电路”考题）10、在由PNP晶体管组成的基本共射放大电路中，当输入信号为1KHz、5mV的正弦电压时，输出电压波形出现了顶部削平的失真。这种失真是_。A.饱和失真B.截止失真C.交越失真D.频率失真11、如下电路能否实现正常放大？ 12、在如图所示的基本放大电路中，输出端接有负载电阻RL，输入端加有正弦信号电压。若输出电压波形出现底部削平的饱和失真，在不改变输入信号的条件下，减小RL的值，将出现什么现象？ A.可能使失真消失B.失真更加严重C.可能出现波形两头都削平的失真。13、为了使一个电压信号能得到有效的放大，而且能向负载提供足够大的电流，应在这个信号源后面接入什么电路？A.共射电路B.共基电路C.共集电路14、在如图所示的放大电路中，设Vcc=10V，Rb1=4K,Rb2=6K,Rc=2K,Re=3.3K,Rl=2K。电容C1，C2和Ce都足够大。若更换晶体管使由50改为100，bb约为0)，则此放大电路的电压放大倍数_。 A.约为原来的2倍B.约为原来的0.5倍C.基本不变D.约为原来的4倍15、对于如图所示电路，问关于放大倍数的计算，以下式子哪个正确？ A.-(Rc|RL)/(rbe+Re)B.-(Rc|RL)/rbeC.-(Rc|RL)/(Rb1|Rb2|rbe) 16、集成运算放大器是一种采用_耦合方式的放大电路，最常见的问题是_，限于集成工艺的限制，在内部组成上，对高阻值电阻通常采用由三极管或场效应管组成的_来替代，或是采用_的方法来解决。17、在差动放大电路中，若Vs1=18mV，Vs2=10mV，则输入差模电压Vsd =_mV，共模输入电压Vsc=_mV；若差模电压增益Avd= - 10，共模电压增益Avc= - 0.2，则差动放大电路输出电压Vo=_mV。18、差动放大电路的基本功能是对差模信号的_作用和对共模信号的_作用。（注：本题为1998年北京理工大学研究生入学考试“模拟与数字电路”考题）（答案）19、 在不考虑反馈网络的附加移相作用时，负反馈转化为正反馈需A：一级放大 B：二级放大 C：三级放大20、某放大电路在负载开路时的输出电压为4V，接入12K的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为：A：10K B：2K C：4K D：3K（答案与提示）21. 在考虑放大电路的频率失真时。若Ui为正弦波，则Uo（）有可能产生相位失真有可能产生幅度失真和相位失真一定会产生非线性失真不会产生线性失真22 某电路有用信号频率为2KHz，可选用（）A 低通滤波器B 高通滤波器C带通滤波器 D 带阻滤波器23 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）A 开环或正反馈状态B 深度负反馈状态C 放大状态D 线形工作状态24与甲类功率放大方式比较，乙类OCL互补对称功放的主要优点是 （ ）A 不用输出变压器 B 不用输出端大电容C 效率高 D 无交越失真三、计算题 1、写出下图所示各电路的输出电压值，设二极管导通电压UD0.7V。2、电路如图所示，VCC15V，100，UBE0.7V。试问： （1）Rb50k时，uO？ （2）若T临界饱和，则Rb？ 3、 电路如图所示，晶体管导通时UBE0.7V，=50。试分析VBB为0V、1V、3V三种情况下T的工作状态及输出电压uO的值。 4、 电路如图所示，试问大于多少时晶体管饱和？ 5、电路如下图所示，晶体管的b60，=100。 （1）求解Q点、Ri和Ro； （2）设10mV（有效值），问？若C3开路，则？ 6、电路如图下所示共集电极电路，晶体管的b80，rbe=1k。 （1）求出Q点； （2）分别求出RL和RL3k时电路的和Ri； （3）求出Ro。 7、电路如图P2.13所示，晶体管的b100，=100。 （1）求电路的Q点、Ri和Ro； （2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？图P2.138、 电路如下图所示，判断反馈类型，并求出输出与输入的表达式。9、 比例运放电路如下图所示，试求其输出电压Vo与输入Vi1、Vi2的关系表达式。10、试分别判断比较器类型，并求出图(a)、（b）所示各电路的电压传输特性。11、下图所示电路参数理想对称，晶体管的均为50，=100，UBEQ0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态参数Ad和Ri。12、判断图（a）所示电路的反馈类型，并估算图(a)所示负反馈放大器的闭环电压增益Auf=Uo/Ui。 13、定性分析图所示电路，说明T1、T2在电路中的作用。14:判断如图电路的反馈类型15、判断如图电路的反馈类型16、倍压整流电路如图所示，求输出电压L2的值。17、电路如图所示，设半导体三极管的=80，试分析当开关K分别接通A、B、C三位置时，三级管各工作在输出特性曲线的哪个区域，并求出相应的集电极电流Ic。 18、已知某共射放大电路的中频电压放大倍数为Aum=-1000，fL=10Hz fH=1MHz，请画出该放大电路的对数幅频特性曲线图。19、在下图所示运算放大电路中，已知v1=10mV，v2=30mV，推导输入输出表达式，并求vo=?20、理想比例运放电路如下图所示，试指出反馈的类型，并求其电压放大倍数 1、 21、指出下列电路图的输入、输出接法，两个电路的电压放大倍数有何关系？四、问答题1、PN结是如何形成的？2、二极管正、负极性的判断方法？3、举例说明二极管的主要应用？4、在三极管的输出特性曲线上三极管有哪三个区？各区的特点？5、放大电路的组成及各元件的作用？6、放大电路有哪三种基本分析方法？举例说明。复习题答案说明：将鼠标放在答案两字位置即有显示一、填空题： （要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。制造这些器材的主要材料是半导体，例如硅 和锗等。 半导体中中存在两种载流子：电子和空穴。纯净的半导体称为本征半导体，它的导电能力很差。掺有少量其他元素的半导体称为杂质半导体。杂质半导体分为两种：N型半导体多数载流子是电子；P型半导体多数载流子是空穴。当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个PN结，这是制造半导体器件的基础。2、三极管的共射输出特性可以划分为三个区：截止区、 放大区 区和 饱和 区。为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在 放大 区内。当三极管的静态工作点过分靠近 截止 区时容易产生截止失真，当三极管的静态工作点靠近 饱和 区时容易产生饱和失真。3、半导体二极管就是利用一个 PN结 加上外壳，引出两个电极而制成的。它的主要特点是具有 单向 性，在电路中可以起整流和检波等作用。半导体二极管工作在 反向击穿 区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成 稳压管 。4、场效应管利用栅源之间电压的 电场 效应来控制漏极电流，是一种 电压 控制器件。场效应管分为 结型 型和 绝缘栅 型两大类。5、多极放大电路常用的耦合方式有三种： 阻容 耦合、 直接 耦合和 变压器 耦合。6、在本征半导体中加入 5 价元素可形成N型半导体，加入 3 价元素可形成P型半导体。7、集成运放中常用的偏置电路有 镜像 电流源、 比例 电流源和 微 电流源等。8、不同类型的反馈对放大电路产生的影响不同。正反馈使放大倍数 提高 ；负反馈使放大倍数 降低 ；但其他各项性能可以获得改善。直流负反馈的作用是 稳定静态工作点 ，交流负反馈能够 改善放大电路的各项动态技术指标 。9、电压负反馈使输出 电压 保持稳定，因而 减小 了放大电路的输出电阻；而电流负反馈使输出 电流 保持稳定，因而 增大 了输出电阻。串联负反馈 增大 了放大电路的输入电阻；并联负反馈则 减小 了输入电阻。在实际的负反馈放大电路中，有以下四种基本的反馈组态： 电压串联 式、 电压并联 式、 电流串联 式和 电流并联 式。10、将一个RC低通电路与一个RC高通电路 串联 联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路 并联 联在一起，可以组成带阻滤波器。11、滤波电路的主要任务是尽量滤掉输出电路中的 交流 成分，同时，尽量保留其中的 直流 成分。滤波电路主要由电容、电感等储能元件组成。电容滤波适用于 小负载 电流，而电感滤波适用于 大负载 电流。在实际工作中常常将二者结合起来，以便进一步降低 脉动 成分。12在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av=( );Av1是( )放大器，Av2是( ) 放大器，Av3是( )放大器。（答案）13集成运算放大器在( )状态和( )条件下，得出两个重要结论他们是：( ) 和( )（答案）14单相桥式整流电路中，若输入电压V2=30,则输出电压Vo=( )V;若负载电阻RL=100,整流二极管电流Id(av)=( )A。（答案）二、选择题：1、结外加正向电压时，扩散电流_漂移电流，耗尽层_。（答案与提示）2、图中D1-D3为理想二极管，A，B，C灯都相同，试问哪个灯最亮？（答案与提示）3、设硅稳压管Dz1和Dz2的稳定电压分别为5V和10V，求图中电路的输出电压Uo。已知稳压管的正向压降为0.7V。 （答案与提示）4、图所示电路，设Ui=sint(V)，V=2V，二极管具有理想特性，则输出电压Uo的波形应为图示_图。 （答案与提示）5、判断图所示电路中各二极管是否导通,并求A,B两端的电压值。设二极管正向压降为0.7V。 （答案与提示）6、二极管最主要的特性是_，它的两个主要参数是反映正向特性的_和反映反向特性的_。（注：本题为往年考题）（答案）7、在晶体管放大电路中测得三个晶体管的各个电极的电位如图所示。试判断各晶体管的类型(是PNP管还是NPN管,是硅管还是锗管),并区分e、b、c三个电极。 （答案与提示）8、测得某NPN管得BE0.7V，CE0.2V，由此可判定它工作在_区。9、为保证BJT共发射极放大器不产生削波失真，并要求在2K得负载上有不小于2V得信号电压幅度，在选择静态工作点时，就应保证|CQ|_，|CEQ|_。（注：以上两题为2000年北京理工大学研究生入学考试“模拟与数字电路”考题）（答案）10、在由PNP晶体管组成的基本共射放大电路中，当输入信号为1KHz、5mV的正弦电压时，输出电压波形出现了顶部削平的失真。这种失真是_。A.饱和失真B.截止失真C.交越失真D.频率失真（答案与提示）11、如下电路能否实现正常放大？ （答案与提示）12、在如图所示的基本放大电路中，输出端接有负载电阻RL，输入端加有正弦信号电压。若输出电压波形出现底部削平的饱和失真，在不改变输入信号的条件下，减小RL的值，将出现什么现象？ A.可能使失真消失B.失真更加严重C.可能出现波形两头都削平的失真。（答案与提示）13、为了使一个电压信号能得到有效的放大，而且能向负载提供足够大的电流，应在这个信号源后面接入什么电路？A.共射电路B.共基电路C.共集电路（答案与提示）14、在如图所示的放大电路中，设Vcc=10V，Rb1=4K,Rb2=6K,Rc=2K,Re=3.3K,Rl=2K。电容C1，C2和Ce都足够大。若更换晶体管使由50改为100，bb约为0)，则此放大电路的电压放大倍数_。 A.约为原来的2倍B.约为原来的0.5倍C.基本不变D.约为原来的4倍（答案与提示）15、对于如图所示电路，问关于放大倍数的计算，以下式子哪个正确？ A.-(Rc|RL)/(rbe+Re)B.-(Rc|RL)/rbeC.-(Rc|RL)/(Rb1|Rb2|rbe) （答案与提示）16、集成运算放大器是一种采用_耦合方式的放大电路，最常见的问题是_，限于集成工艺的限制，在内部组成上，对高阻值电阻通常采用由三极管或场效应管组成的_来替代，或是采用_的方法来解决。（答案）17、在差动放大电路中，若Vs1=18mV，Vs2=10mV，则输入差模电压Vsd =_mV，共模输入电压Vsc=_mV；若差模电压增益Avd= - 10，共模电压增益Avc= - 0.2，则差动放大电路输出电压Vo=_mV。（答案）18、差动放大电路的基本功能是对差模信号的_作用和对共模信号的_作用。（注：本题为1998年北京理工大学研究生入学考试“模拟与数字电路”考题）（答案）20、 在不考虑反馈网络的附加移相作用时，负反馈转化为正反馈需A：一级放大 B：二级放大 C：三级放大（答案与提示）20、某放大电路在负载开路时的输出电压为4V，接入12K的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为：A：10K B：2K C：4K D：3K（答案与提示）21. 在考虑放大电路的频率失真时。若Ui为正弦波，则Uo（）有可能产生相位失真有可能产生幅度失真和相位失真一定会产生非线性失真不会产生线性失真(答案)22 某电路有用信号频率为2KHz，可选用（）A 低通滤波器B 高通滤波器C带通滤波器 D 带阻滤波器(答案)23 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）A 开环或正反馈状态B 深度负反馈状态C 放大状态D 线形工作状态 (答案)24与甲类功率放大方式比较，乙类OCL互补对称功放的主要优点是 （ ）A 不用输出变压器 B 不用输出端大电容C 效率高 D 无交越失真(答案与提示)25 某仪表放大电路，要求R i大，输出电流稳定，应选（ ）A 电流串联负反馈 B 电压并联负反馈C 电流并联负反馈 D 电压串联负反馈（答案）26有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（ ）A 输入电阻大 B输入电阻小C 输出电阻大 D 输出电阻小（答案）三、计算题 1、写出下图所示各电路的输出电压值，设二极管导通电压UD0.7V。解：UO11.3V，UO20，UO31.3V，UO42V，UO51.3V，UO62V。2、电路如图所示，VCC15V，100，UBE0.7V。试问： （1）Rb50k时，uO？ （2）若T临界饱和，则Rb？ 解：（1）Rb50k时，基极电流、集电极电流和管压降分别为 A 所以输出电压UOUCE2V。 （2）设临界饱和时管压降：UCES0.3V，所以 3、 电路如图所示，晶体管导通时UBE0.7V，=50。试分析VBB为0V、1V、3V三种情况下T的工作状态及输出电压uO的值。 解：（1）当VBB0时，T截止，uO12V。 （2）当VBB1V时，因为 A 所以T处于放大状态。 （3）当VBB3V时，因为 A 所以T处于饱和状态。 4、 电路如图所示，试问大于多少时晶体管饱和？ 解：取UCESUBE，若管子饱和，则 所以，时，管子饱和。 5、电路如下图所示，晶体管的b60，=100。 （1）求解Q点、Ri和Ro； （2）设10mV（有效值），问？若C3开路，则？解：（1）Q点： 、Ri和Ro的分析： （2）设10mV（有效值），则 若C3开路，则 6、电路如图下所示共集电极电路，晶体管的b80，rbe=1k。 （1）求出Q点； （2）分别求出RL和RL3k时电路的和Ri； （3）求出Ro。解：（1）求解Q点： （2）求解输入电阻和电压放大倍数： RL时 RL3k时 （3）求解输出电阻： 7、电路如图P2.13所示，晶体管的b100，=100。 （1）求电路的Q点、Ri和Ro； （2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？图P2.13解：（1）静态分析： 动态分析： （2）Ri增大，Ri4.1k；减小，1.92。8、 电路如下图所示，判断反馈类型，并求出输出与输入的表达式。9、 比例运放电路如下图所示，试求其输出电压Vo与输入Vi1、Vi2的关系表达式。解： 10、试分别判断比较器类型，并求出图(a)、（b）所示各电路的电压传输特性。当 时所对应的uI值就是阈值, 即 当uO=UOL时得上阈值: 当uO=UOH时得下阈值： 11、下图所示电路参数理想对称，晶体管的均为50，=100，UBEQ0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态参数Ad和Ri。解：RW滑动端在中点时T1管和T2管的发射极静态电流分析如下： Ad和Ri分析如下： 12、判断图（a）所示电路的反馈类型，并估算图(a)所示负反馈放大器的闭环电压增益Auf=Uo/Ui。 解 由于是串联电压负反馈, 故UiUf。由图 (b)可知, 输出电压Uo经Rf和Re1分压后反馈至输入回路, 即13、定性分析图所示电路，说明T1、T2在电路中的作用。答：输入信号加在T1管基极，输出信号取自T1管发射极，因此T1管构成共集电路。T2管构成了电流源，作为T1管发射极的有源负载。 14:判断如图电路的反馈类型解：（1）利用瞬时极性法判断反馈极性 设T1管基极有一瞬时增量 Vi(Vb1)Vc1(-)Vc2Ve1 因为，T1管Vb1,Ve1 所以，T1管的净输入电压UBE减小,所以，为负反馈. （2） 从采样端，利用输出短接法。将输出端Vo短接，则无反馈量影响输入信号，所以为电压负反馈。 （3）从比较端，由于反馈信号是以电压形式影响输入信号，所以为串联负反馈。 结论：电压串联负反馈。15、判断如图电路的反馈类型解：（1）判断反馈极性设输入信号Vi即 T1基极有一个瞬时增量Vb1Vc1（-）Ve2（-）使流过反馈电阻的电流If增加，消减了T1的基极电流，所以为负反馈。（2）从采样端，Vo端接，由于T2发射极电流存在，所以仍有反馈量影响输入信号，所以为电流负反馈。（3）从比较端，由于反馈信号是以电流并联形式影响输入信号，所以为并联负反馈。结论：电流并联负反馈。16、倍压整流电路如图所示，求输出电压L2的值。解：倍压整流电路，在空载情况下，C1上电压为2，C2、C4上电压均为22。因此，以C1两端作为输出端，输出电压的值为2，以C1和C3上电压相加作为输出，输出电压为32。17、电路如图所示，设半导体三极管的=80，试分析当开关K分别接通A、B、C三位置时，三级管各工作在输出特性曲线的哪个区域，并求出相应的集电极电流Ic。 解：（1）当开关置A，在输入回路Bb+BE=Vcc，可得B=Vcc/b=0.3mA假设工作在放大区，则C=B=24mA，CE=Vcc-Ce 0.7V，故假设不成立，三级管工作在饱和区。此时，CE=CES=0.3V，C=Vcc/e=3mA（2）当开关置B，同样的方法可判断三级管工作在放大区，C=B=1.92mA（3）当开关置C，三级管工作在截止状态，C=018、已知某共射放大电路的中频电压放大倍数为Aum=-1000，fL=10Hz fH=1MHz，请画出该放大电路的对数幅频特性曲线图。答案：19、在图5所示运算放大电路中，已知v1=10mV，v2=30mV，推导输入输出表达式，并求vo=?解：问答题：Q：将二极管短路，是否有电流产生？A：二极管短路时，没有电流流过。因为，虽然PN结两端有电位差，但在半导体和金属电极接触处也有接触电位差（即欧姆接触），所以二者相互抵消。Q：交流电阻和直流电阻有何区别？三极管模型中等效电阻rbe是何种电阻？A：对非线性电阻来说，直流电阻是电阻两端直流电压与流过它的直流电流的比值；交流电阻是交流小信号状态时非线性器件伏安特性在静态工作点处切线斜率的倒数r(dd)= d/d|Q。在交直共存的电路中（如放大电路）既有直流基础又有交流工作状态对于非线性器件来说，伏安特性I=f（）不是直线。所以只要直流基础（电路的静态工作点Q）不同，则其直流电阻也不同，其交流电阻随不同也发生变化。三极管模型中等效电阻rbe是交流电阻，注意不能用来进行电路的静态工作点计算。Q：PN结是如何形成的？A夏春华主编教材P2Q：线性失真和非线性失真如何区分？A：非线性失真是指由于器件非线性，而引起的电路输出波形相对于正弦波的失真，如：晶体管输出特性上的截止区和饱和区及输入特性起始部分的死区和非线性等引起的放大电路中截止失真、饱和失真、功放中的交越失真等都是非线性失真。消除的办法是合理设置静态工作点和输入信号范围，保证晶体管工作在线性区。 线性失真也叫频率失真，是由于电路中存在的电抗器件（如耦合电容、旁路电容、极间电容等）所引起的。消除的办法是合理选取电路的通频带，保证电路的输入信号频率范围处于电路的通频带中。Q：反馈放大电路的反馈极性是否在线路接成后就确定了？A：在反馈放大电路分析中，一般假定电路工作在中频段，忽略电路中的电抗器件的影响，所以此时，反馈放大电路的反馈极性在线路接成后就确定了。但在实际电路中，若信号处于低频段或高频段时，由于电路中电抗器件（如耦合电容、旁路电容、极间电容等），各电路的输出与输入间就会存在附加相移，若附加相移达到度或更大，则原来设计的负反馈电路就成为正反馈电路，即反馈极性发生变化。Q：“串联反馈一定是电压反馈，并联反馈一定是电流反馈”，对不对？A：答：不正确。因为对反馈放大电路的类型应分别从电路的输入端（也叫比较端）及输出端（也叫采样端）来分析。在输入端根据输入信号、净输入信号及反馈信号的关系，分为串联反馈（三个信号以电压形式出现并满足电压叠加的关系）和并联反馈三个信号以电流形式出现并满足电流叠加的关系）。在输出端根据采样信号的取法，分为电压反馈（反馈信号与输出电压成正比，并稳定输出电压）和电流反馈（反馈信号与输出电流成正比，并稳定输出电流）。Q：如何理解“虚短”和“虚断”概念？A：对于工作在线性区的理想运放，由于运放的输出电压为有限值而开环增益趋于无穷大，所以运放两输入间的电压为零vd= v-v=0（或v=v，但不是短路），称为“虚短”。由于输入间电压为有限值，而输入电阻趋于无穷大，所以输入电流为零，称为“虚断”。Q：有了正反馈，是否一定产生自激振荡？A：不一定。自激振荡的两个条件为相位条件和幅值条件。不满足相位条件（不是正反馈）一定不会产生自激振荡，但满足了相位条件不满足幅值条件，也不能产生自激振荡。Q：在稳压管稳压电路中，没有限流电阻，能实现稳压吗？A：不能。因为限流电阻在电路中的主要作用就是在电网电压波动和负载电阻变化时，使稳压管始终工作在稳压区中，没有不仅很容易烧坏管子且稳压效果极差，所以，稳压管稳压电路中必须有限流电阻。Q：“在比较电路中，运放一定工作在非线性工作状态”，这种说法正确吗？A：这种说法不确切。在比较电路中，如果运放工作在开环或正反馈状态，它们的输出不是处于正饱和值就是处于负饱和值，运放处于非线性工作状态。但当运放的反馈回路中接有稳压管时，只要稳压管反向击穿，为运放引入深度负反馈，则运放的输入端又出现“虚短”和“虚断”，对电路又可采用运放线应用中的分析方法。Q：固定偏流式共射电路中，C1和C2的作用是什么，它们两端电压的极性和大小如何确定？A：弄清这个问题有助于真正理解放大电路的工作原理和交、直流共存的特点。 对C1：静态时，电源Vcc通过Rb对它充电，稳态时，它两端的电压等于V BEQ，而通过它的直流电流为零，电压极性是左负右正。所以C1的作用之一是“隔断直流”，不使它影响信号源。动态时，由于C1电容量很大（所谓大电容），而Vi幅值很小，因此可认为在输入信号Vi变化的一周期内，电容C1两端的电压近似不变。这样，v BEV BEQVi，全部Vi都加在管子的be结上。所以，C1的另一个作用是“传送交流”，使交流信号顺利通过。 对C2情况类似。 思考：如果去掉C1和C2，电路能否正常工作？ 说明：a图为静态情况，b图为动态情况。Q：三极管三个管脚的估测方法？A：中小功率国产金属帽三极管、小功率（国产）塑封三极管，管脚的识别方法：管脚朝上，圆边（缺口）对自己，左起e、b、c。用指针式万用表确定（指针式万用表黑表笔为正极，数字万用表红表笔为正极）：1、用指针式万用表的R1K或R100电阻档检测三极管时，共测得三只引脚的6次电阻值。其中只有两次有阻值，其阻值大约
