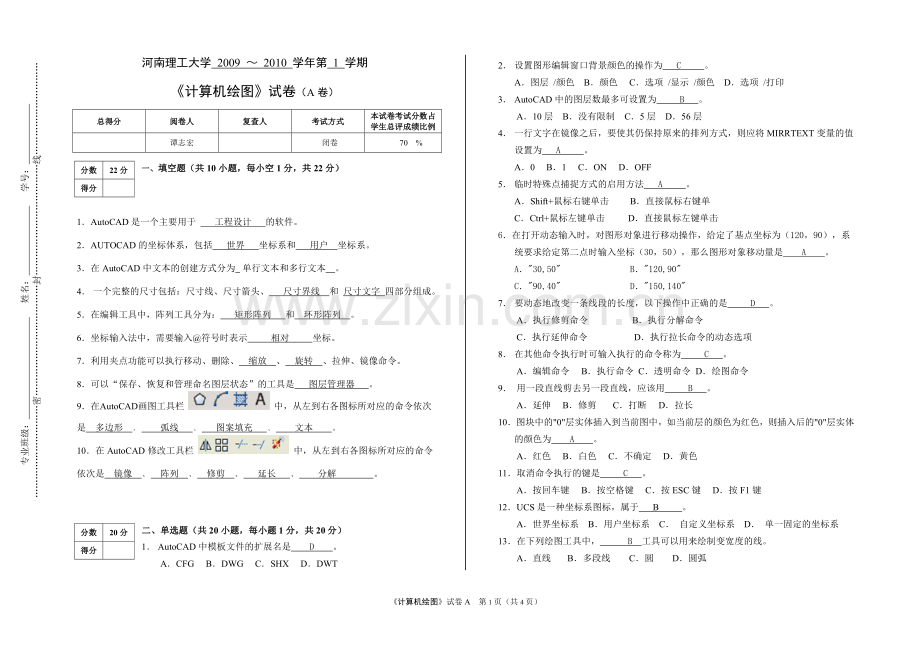

计算机绘图试卷A.doc

专业班级： 姓名： 学号：
…………………………密………………………………封………………………………线…………………………
河南理工大学 2009 ～ 2010 学年第 1 学期
专业班级： 姓名： 学号：
…………………………密………………………………封………………………………线…………………………
《计算机绘图》试卷（A卷）

总得分
阅卷人
复查人
考试方式
本试卷考试分数占学生总评成绩比例

谭志宏

闭卷
70 %

分数
22分
得分

一、填空题（共10小题，毎小空1分，共22分）

1．AutoCAD是一个主要用于 工程设计 的软件。
2．AUTOCAD的坐标体系，包括 世界 坐标系和 用户 坐标系。
3．在AutoCAD中文本的创建方式分为  单行文本和多行文本 。
4． 一个完整的尺寸包括：尺寸线、尺寸箭头、 尺寸界线 和 尺寸文字 四部分组成。
5．在编辑工具中，阵列工具分为： 矩形阵列 和 环形阵列 。
6．坐标输入法中，需要输入@符号时表示 相对 坐标。
7．利用夹点功能可以执行移动、删除、 缩放 、 旋转 、拉伸、镜像命令。
8．可以“保存、恢复和管理命名图层状态”的工具是 图层管理器 。
9．在AutoCAD画图工具栏 中，从左到右各图标所对应的命令依次是 多边形 ﹑ 弧线 ﹑ 图案填充 ﹑ 文本 。
10．在AutoCAD修改工具栏 中，从左到右各图标所对应的命令依次是 镜像 ﹑ 阵列 ﹑ 修剪 ﹑ 延长 ﹑ 分解 。

分数
20分
得分

二、单选题（共20小题，毎小题1分，共20分）
1． AutoCAD中模板文件的扩展名是 D 。
　　A．CFG     B．DWG     C．SHX     D．DWT
2． 设置图形编辑窗口背景颜色的操作为 C 。
A．图层 /颜色    B．颜色     C．选项 /显示 /颜色    D．选项 /打印
3． AutoCAD中的图层数最多可设置为 B 。
　　A．10层    B．没有限制    C．5层    D．56层
4． 一行文字在镜像之后，要使其仍保持原来的排列方式，则应将MIRRTEXT变量的值设置为 A 。
A．0     B．1     C．ON     D．OFF
5． 临时特殊点捕捉方式的启用方法 A 。
A．Shift+鼠标右键单击    B．直接鼠标右键单
C．Ctrl+鼠标左键单击       D．直接鼠标左键单击
6．在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二点时输入坐标（30，50），那么图形对象移动量是 A 。
A．"30,50" B．"120,90"
C．"90,40" D．"150,140"
7． 要动态地改变一条线段的长度，以下操作中正确的是 D 。
A．执行修剪命令    B．执行分解命令
C．执行延伸命令 D．执行拉长命令的动态选项
8． 在其他命令执行时可输入执行的命令称为 C 。
A．编辑命令  B．执行命令  C．透明命令  D．绘图命令
9． 用一段直线剪去另一段直线，应该用 B 。
A．延伸     B．修剪    C．打断     D．拉长
10．图块中的"0"层实体插入到当前图中，如当前层的颜色为红色，则插入后的"0"层实体的颜色为 A 。
A．红色     B．白色     C．不确定     D．黄色
11．取消命令执行的键是 C 。
A．按回车键     B．按空格键     C．按ESC键     D．按F1键
12．UCS是一种坐标系图标，属于 B 。
A．世界坐标系 B．用户坐标系 C． 自定义坐标系 D． 单一固定的坐标系
13．在下列绘图工具中， B 工具可以用来绘制变宽度的线。
A．直线    B．多段线   C．圆     D．圆弧
14．下列编辑工具中，不能实现“改变位置”的功能的是 B 。
A．移动    B．比例    C．旋转   D．阵列
15．在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是 D 。
A．拉长  B．延伸  C．比例   D．拉伸
16．分解命令对 C 图形无效。
A．多段线 B．正多边形 C．圆 D．直线
17．如何快速准确的绘制图中4个均匀分布的图标？ C 。
A．逐个绘制
B．绘制一个五角图标，然后将其创建为块，然后逐个插入
C．绘制一个五角图标，然后将其创建为块，然后“绘图”→“点”→“定数等分”中的“块”选项
D．绘制一个五角图标，然后将其创建为块，然后用“绘图”→“点”→“定距等分”中的“块”选项

第17题图
18．对文字拉伸的结果是 A 。
A．文字没有变化 B．和一般图形元素一样的拉伸
C．系统提示无法拉伸 D．矢量字可以拉伸，点阵字无法拉伸
19．拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象 B 。
A．直线、圆弧 B．封闭多段线 C．开放样条曲线 D．椭圆弧
20．要通过下图的左图阵列出右图，关于阵列类型等设置说法正确的是 A 。
A．环形阵列，项目总数为6，填充角度360
B．矩形阵列，项目总数为6，填充角度360
C．环形阵列，项目总数为6，填充角度300
D．环形阵列，项目总数为5，填充角度300

第20题图
分数
16分
得分

三、多选题（共8小题，毎小题 2分，共16分）

1． 下列哪些属于多段线命令中的选项 ABCEF 。
　 A．圆弧   B．长度   C．闭合   D．连接   E．宽度   F．放弃
2． 下列命令中哪些不是绘图命令 ACDF 。
A．复制    B．多段线    C．拉伸
D．阵列 E．填充    F．倒角
3． 以下关于锁定图层的概念，正确的是 BCDE 。
A． 图层一旦被锁定，则该图层上的图形便不可见。
B． 图层一旦被锁定，则不能对该图层上的图形进行任何编辑操作。
C． 可以在锁定层上对属于该层的图形作线型，颜色的改变及特殊点捕捉等操作。
D． 锁定层上的图形可以被打印
E． 如果锁定层是当前层，则可以在其上作图
4． 阵列命令的操作方式 AD 。
A．环形阵列    B．水平阵列    C．垂直阵列    D．矩形阵列
5． 对外部块的正确描述是 ABD 。
A．用命令可以创建立外部块    B．外部块用命令可插入外部块
C．外部块只能插入到0层 D．外部块插入时也可以缩放或旋转
6． 在AutoCAD中以下哪些方法能激活命令 BCD 。
A．打开NEW对话框来激活命令   B．通过下拉菜单激活命令
C．通过工具栏来激活命令     D．在命令行键入命令名称来激活命令
7． 做镜像复制时，镜像线可以是 ABD 。
A．水平或垂直的 B．镜像线可以是倾斜的
C．镜像后不能保留原来的实体 D．镜像后可以保留原来的实体
8． 将一个图形向右移动五个单位，用移动命令进行移动，图形选择完毕后，可以输入偏移量的方式为 AC 。
A． 在第一个提示后，任选一点：在第二个提示后输入@5,0
B． 在第一个提示后，任选一点：在第二个提示后输入5,0
C． 在第一个提示后，输入5，0：在第二个提示后输入空回车
D． 在第一个提示后，输入@5，0：在第二个提示后输入空回车

分数
12分
得分

四、是非题（共12小题，毎小题 1分，共12分）

1．可以根据矩形面积绘制矩形，也可以绘制与X轴成一定角度的矩形。 F
2．拉伸命令只能将实体拉长。 F
3．图层被冻结后，在该层上的图形实体不被显示，但可以被绘图仪绘出。 F
4．用多线命令只能同时绘制两条线。 F
5．用直线命令和矩形命令均可以绘制矩形，并且所得结果是一样的。 F
6． 用等分命令来等分一条线段时，该线段上不显示等分点，这是因为该线段不能被等分。
F
7．复制命令产生对象的拷贝，而保持原对象不变。 T
8．用户坐标系统有助于建立自己的坐标系统。 T
9．延伸后不能相交的对象也可以延伸。 T
10．在绘图时，一旦打开“正交方式”后，屏幕上只能画水平线和垂直线。 T
11．所有的图层都能被删除。 F
12．圆角(FILLET)命令可对两个圆弧、圆、椭圆弧、直线、射线、多段线、样条曲线或构造线添加一段指定半径的圆弧，该命令也可以在两条平行线之间进行圆角。 T

分数
20分
得分

五、简答题（共5小题，毎小题 4分，共20分）

1．简述图块的优点。

答：图块的优点：（1）提高绘图速度；能建立块的完整的库，用户可以反复使用 它们，以得到重复的零件(1分)；（2）修改方便；使用块和嵌套是把“碎片”建成更大的图形的好方法（嵌套块是相互组合的块）(1分)；（3）节省存储空间。几个重复的块与相同实体的副本相比，需要的空间更少。AutoCAD仅须保存一组实体的信息，而不是几组实体的信息。块的各个实例可作为一个实体引用，块越大，节省的空间越大(1分)。
（4）加入属性信息。方便于查询和修改(1分)

2．选取对象的方法有哪些？详细叙述这些方法的区别？
答：选取对象的方法有拾取选择、窗口方式选择、窗交方式选(1分)。
拾取选择是直接点击要选择的对象上就可以选取(1分)；窗口方式选择对象时只有被窗口完全包围的对象会被选择上(1分)；窗交方式选择对象时被窗口完全包围的对象和被窗口交叉到的对象都会被选择上(1分)。直接从右向左选择构造选择集是窗交。

3．用点对直线进行等分时，为何没有出现点？该如何设置？

答：AutoCAD2006默认状态下，点就是一个小黑点“.”，当用点来等分直线式，直线是由点来构成的，直线和点大小一样，点被直线所覆盖，所以没法看到直线(2分)。欲要想显示出点，可以通过“格式”/“点的样式”对点的样子进行修改，以便于能看得到点的形式(2分)。

4．“直线”、“多段线”、“样条曲线”、“多线”在创建的线对象有什么不同？

答：直线创建出多个最简单的直线段(1分)；多段线创建单个二维多段线，可以包含圆弧以及线宽等信息(1分)；样条曲线根据拾取点创建非一致有理B样条（NURBS）曲线(1分)；而多线则创建多条平行线(1分)。

5．AutoCAD将所标注的尺寸分为哪几种？

答：AutoCAD 2006提供了三种基本的尺寸标注类型，即线性尺寸标注(1分)、径向尺寸标注(1分)和角度标注(1分)，其分别位于“标注”菜单或“标注”工具栏中，使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注 (1分)。

分数
10分
得分

六、操作题（共1小题，毎小题 10分，共10分）

利用AutoCAD软件，任选其中（图一或图二）一个图形进行绘制，按图上的要求写出绘图过程的详细步骤。

图一 画一个半径为30毫米的圆与另外两个圆相切

图二 分析上图，外圆以O为中心点，直径为100毫米，写出绘图过程

《计算机绘图》试卷A 第4页（共4页）
