第六章 键销连接课堂练习
一、是非题
1、平键联接的一个优点是轴与轮毂的对中性好。( T )
2、进行普通平键的设计时，若采用两个按180°对称布置的平键时，强度比采用一个平键要大。( T )
3、在平键联接中，平键的两侧面是工作面。( T )
4、花键联接通常用于要求轴与轮毂严格对中的场合。( T )
5、按标准选择的普通平键的主要失效形式是剪断。( F )
6、两端为圆形的平键槽用圆盘形铣刀加工。( F )
7、楔形键联接不可以用于高速转动的联接。( T )
8、平键联接一般应按不被剪断而进行剪切强度计算。( F )
9、传递双向转距时应选用两个对称布置得切向键。(即两键在轴上位置相隔180°)( F )
10、普通平键(静联接)工作时，键的主要失效形式为键被压溃或剪断。( T )
11、滑键的主要失效形式不是磨损而是键槽侧面的压溃。( F )
二、填空题
1、普通平键的工作面是 两侧 面，楔键的工作面是 上下 面。
2、平键联接的主要失效形式有：工作面 压溃 (静联接) ；工作面 磨损 (动联接)。个别情况下会出现键剪断。
3、如需在同一轴段安装一对半圆键时，应将它们布置在 同一母线上 。
4、平键联接中 导向平键 、 滑键 用于动联接，当轴向移动距离较大时，宜采用 滑键 ，其失效形式为 工作面过度磨损 。
5、花键按齿形分为 矩形 、 渐开线 、 三角形 三种花键。 矩形 花键有外径、内径、齿侧三种定心方式。
6、当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用
导向平键 键联接；当传递转矩较大，且对中性要求高时，应用 花键 键联接。
7、普通平键标记键16×100GBl096—79中，16代表 键宽 ，100代表 键公称长，它的型号是 A 型。它常用作轴毂联接的 周 向固定。

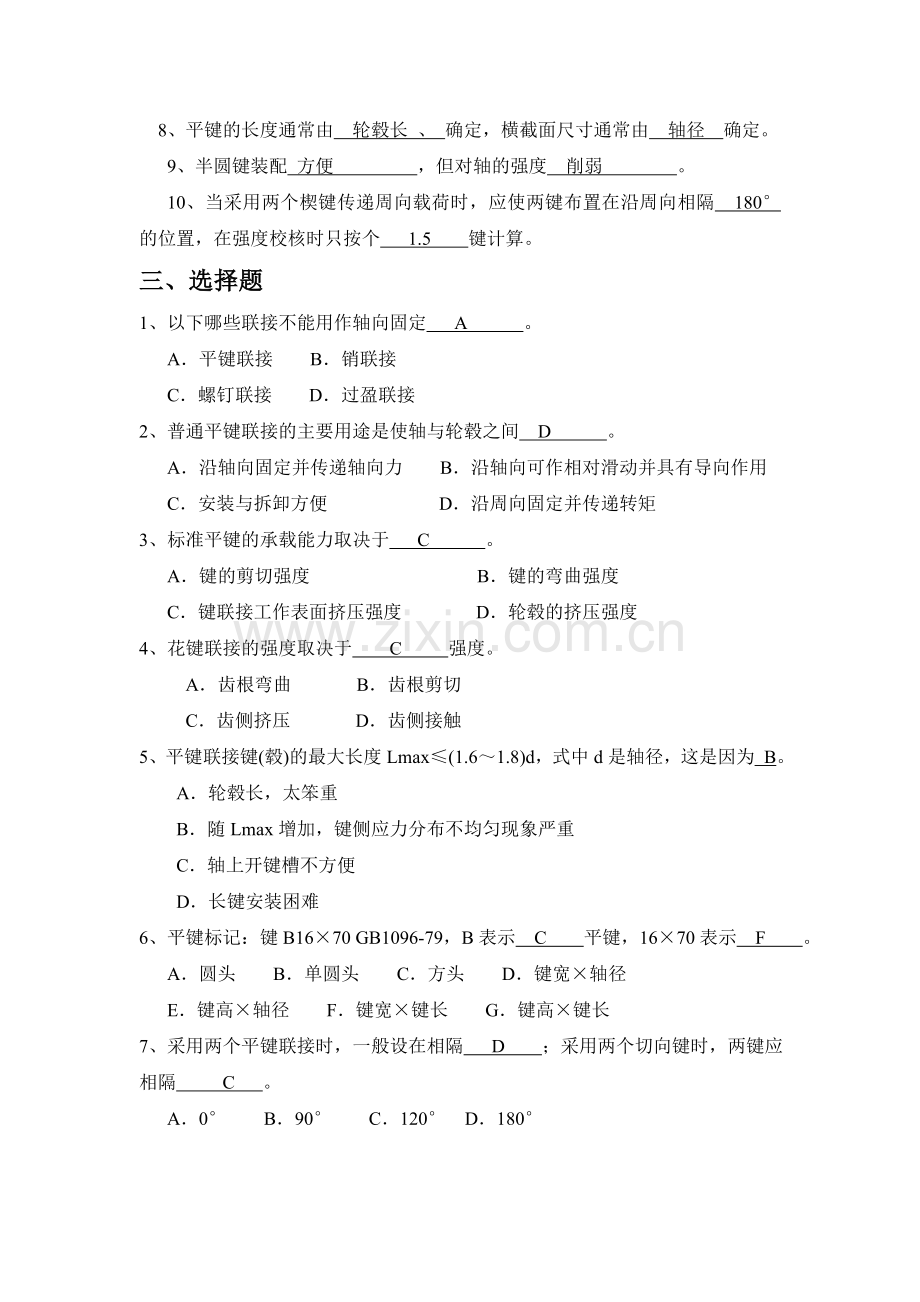

8、平键的长度通常由 轮毂长 、 确定，横截面尺寸通常由 轴径 确定。
9、半圆键装配 方便 ，但对轴的强度 削弱 。
10、当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔 180° 的位置，在强度校核时只按个 1.5 键计算。
三、选择题
1、以下哪些联接不能用作轴向固定 A 。
A．平键联接 B．销联接
C．螺钉联接 D．过盈联接
2、普通平键联接的主要用途是使轴与轮毂之间 D 。
A．沿轴向固定并传递轴向力 B．沿轴向可作相对滑动并具有导向作用
C．安装与拆卸方便 D．沿周向固定并传递转矩
3、标准平键的承载能力取决于 C 。
A．键的剪切强度 B．键的弯曲强度
C．键联接工作表面挤压强度 D．轮毂的挤压强度
4、花键联接的强度取决于 C 强度。
A．齿根弯曲 B．齿根剪切
C．齿侧挤压 D．齿侧接触
5、平键联接键(毂)的最大长度Lmax≤(1.6～1.8)d，式中d是轴径，这是因为 B。
A．轮毂长，太笨重
B．随Lmax增加，键侧应力分布不均匀现象严重
C．轴上开键槽不方便
D．长键安装困难
6、平键标记：键B16×70 GB1096-79，B表示 C 平键，16×70表示 F 。
A．圆头 B．单圆头 C．方头 D．键宽×轴径
E．键高×轴径 F．键宽×键长 G．键高×键长
7、采用两个平键联接时，一般设在相隔 D ；采用两个切向键时，两键应相隔 C 。
A．0° B．90° C．120° D．180°

8、矩形花键联接常采用的定心方式是 C 。
A．按大径定心 B．按侧面(齿宽)定心
C．按小径定心 D．按大径和小径共同定心
9、切向键联接的斜度是做在 C 上的。
A．轮毂键槽底面 B．轴的键槽底面
C．一对键的接触面 D．键的侧面
10、设计键联接的主要程序是 C ：
a．按轮毂长度选择键的长度
b．按轴的直径选择键的剖面尺寸；
c．按使用要求选择键的类型；
d．进行必要的强度校核。

四、计算题
1、某减速器输出轴上装有联轴器，用图所示A型平键联接。已知输出轴直径为60 mm，输出转矩为1200 N·m，键的许用挤压应力为150MPa，试校核键的强度。

对于A型平键联接，键的接触长度为l=L一b=70—18=52mm，由轴径为60mm，查表可得h=11mm，于是该键的挤压应力为：
