1级手术室(眼科专用)设计.docx

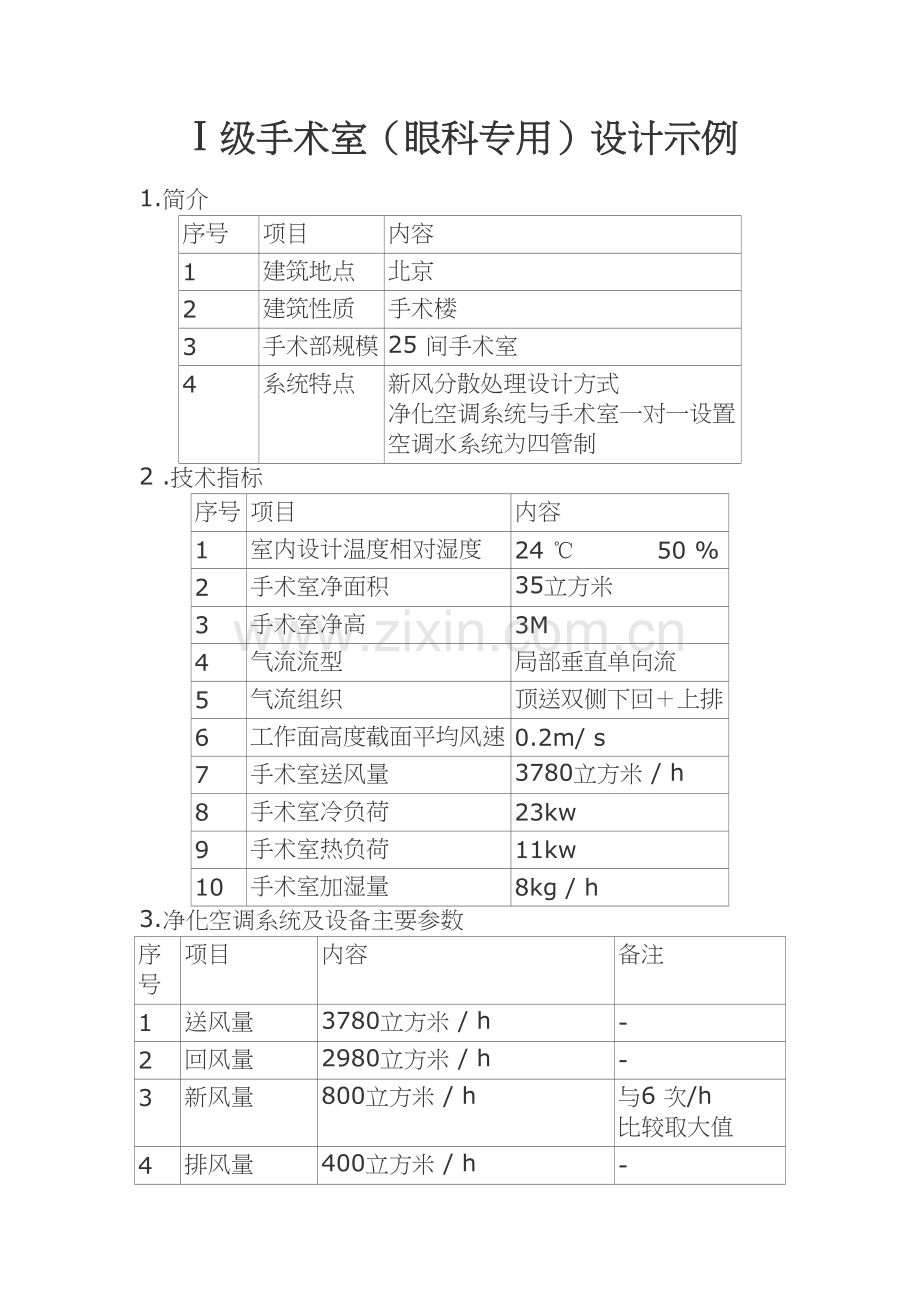

Ⅰ级手术室（眼科专用）设计示例
1.简介
序号
项目
内容
1
建筑地点
北京
2
建筑性质
手术楼
3
手术部规模
25 间手术室
4
系统特点
新风分散处理设计方式
净化空调系统与手术室一对一设置
空调水系统为四管制
2 .技术指标
序号
项目
内容
1
室内设计温度相对湿度
24 ℃          50 %
2
手术室净面积
35立方米
3
手术室净高
3M
4
气流流型
局部垂直单向流
5
气流组织
顶送双侧下回＋上排
6
工作面高度截面平均风速
0.2m/ s
7
手术室送风量
3780立方米 / h
8
手术室冷负荷
23kw
9
手术室热负荷
11kw
10
手术室加湿量
8kg / h
3.净化空调系统及设备主要参数
序号
项目
内容
备注
1
送风量
3780立方米 / h
-
2
回风量
2980立方米 / h
-
3
新风量
800立方米 / h
与6 次/h 比较取大值
4
排风量
400立方米 / h
-
5
正压差
8~10Pa
-
6
加湿量
8kg/h
电热加湿器耗电量为6kw
7
冷负荷
31kw
含再热负荷及机组温升冷负荷
8
热负荷
11kw
-
9
净化空调机组风机耗电量
3kw
变频控制
10
净化空调机组机外余压
700Pa
-
11
净化进风机组机外余压
150Pa
-
12
排风机组机外余压
250Pa
-
13
净化空调机组参考尺寸
4000*1100*1100(h)mm
落地减振安装
14
净化进风机组机参考尺寸
630*630*1100(h)mm
减振吊装
15
排风机组机参考尺寸
550*550*600(h)mm
减振吊装
注：
l.手术室冷热负荷均包括新风负荷。
2.本表所有参数均为眼科专用 I 级手术室。
3.手术室正压差为与相邻的低级别洁净区压差。
4.净化空调机组和净化进风机组外形尺寸均参考手术室专用机组设计。

I 级手术室（眼科专用）送风排风平面图        I 级手术室（眼科专用）回风平面图
