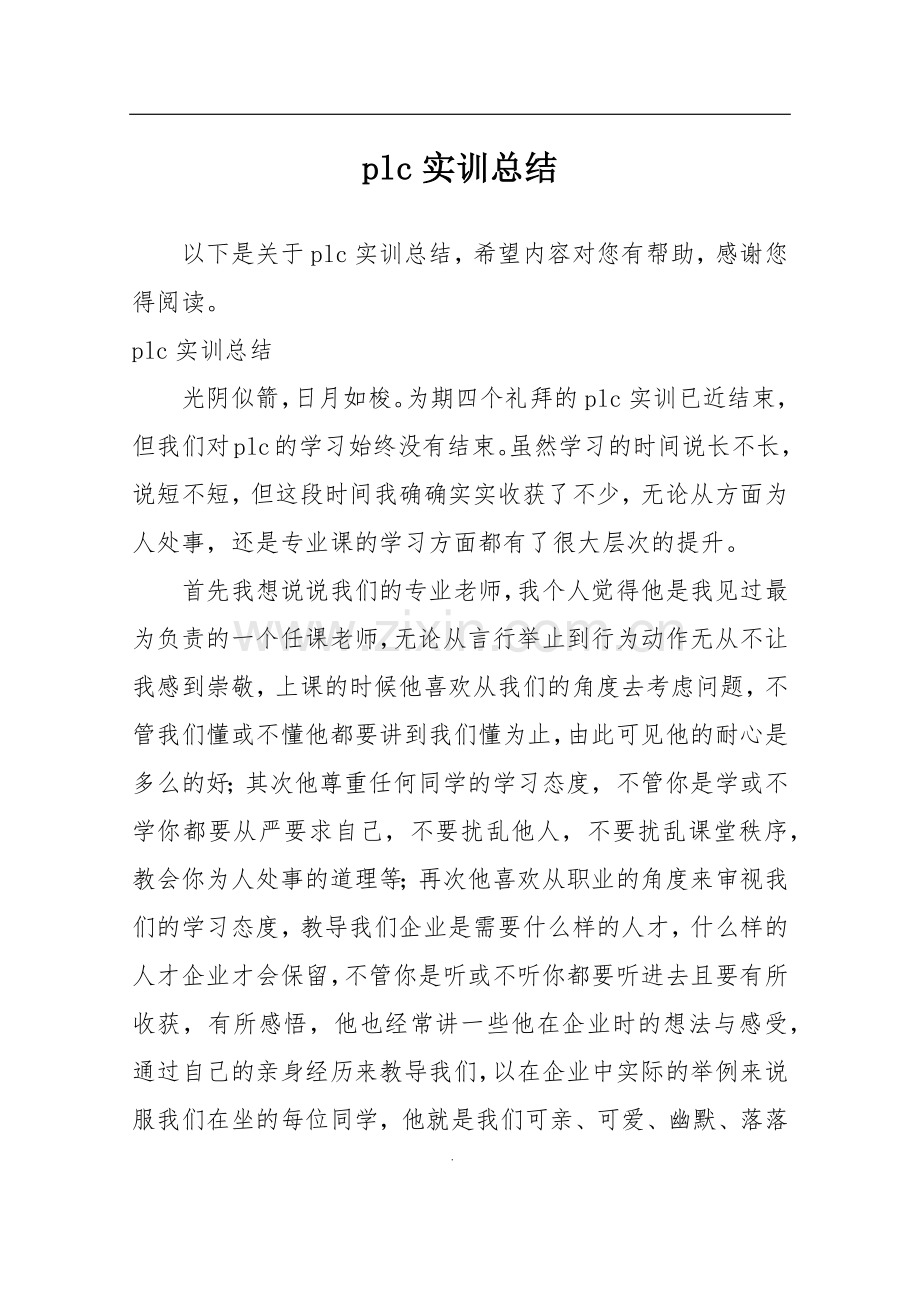

plc实训总结.doc

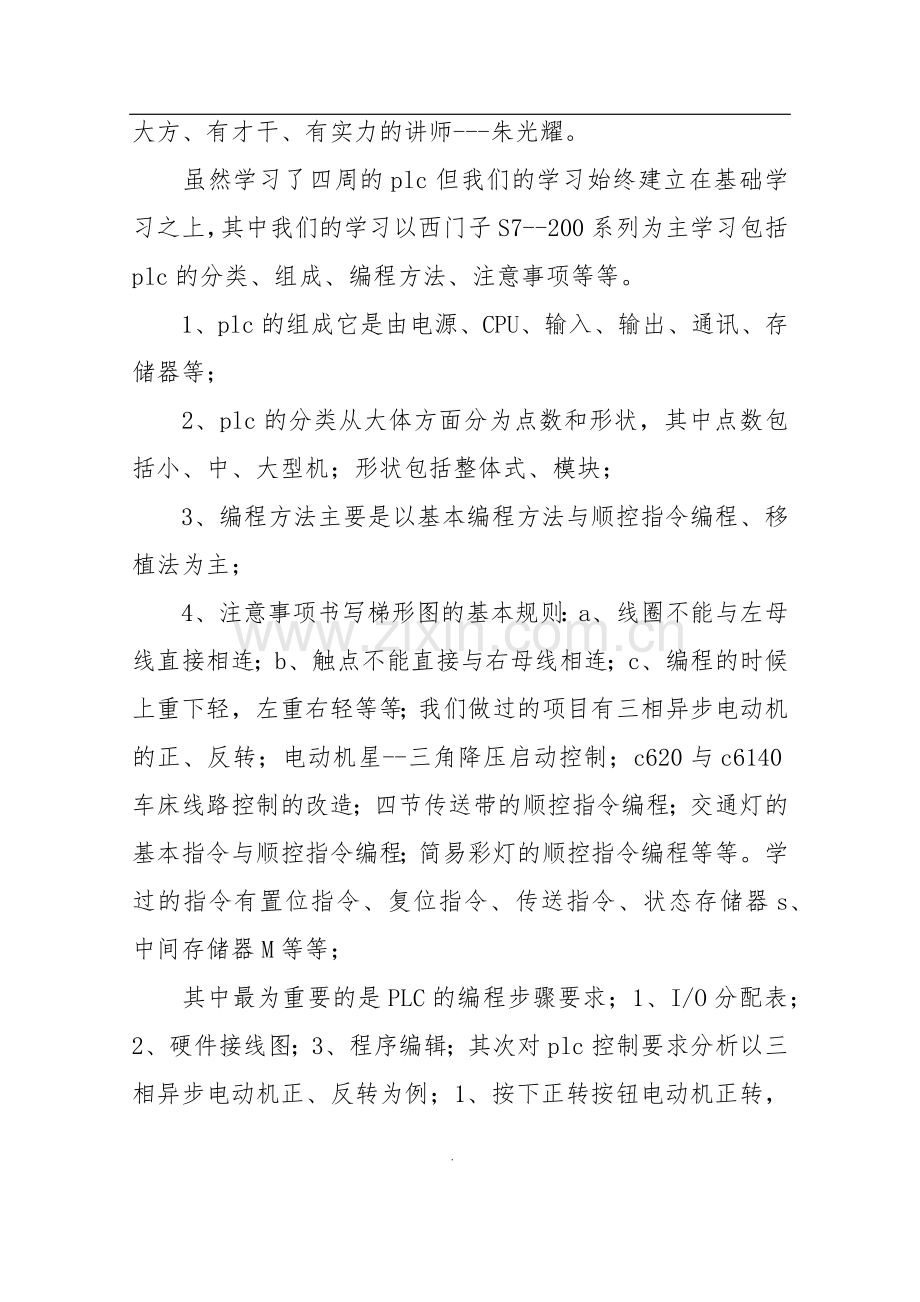

plc实训总结以下是关于plc实训总结，希望内容对您有帮助，感谢您得阅读。plc实训总结光阴似箭，日月如梭。为期四个礼拜的plc实训已近结束，但我们对plc的学习始终没有结束。虽然学习的时间说长不长，说短不短，但这段时间我确确实实收获了不少，无论从方面为人处事，还是专业课的学习方面都有了很大层次的提升。首先我想说说我们的专业老师，我个人觉得他是我见过最为负责的一个任课老师，无论从言行举止到行为动作无从不让我感到崇敬，上课的时候他喜欢从我们的角度去考虑问题，不管我们懂或不懂他都要讲到我们懂为止，由此可见他的耐心是多么的好；其次他尊重任何同学的学习态度，不管你是学或不学你都要从严要求自己，不要扰乱他人，不要扰乱课堂秩序，教会你为人处事的道理等；再次他喜欢从职业的角度来审视我们的学习态度，教导我们企业是需要什么样的人才，什么样的人才企业才会保留，不管你是听或不听你都要听进去且要有所收获，有所感悟，他也经常讲一些他在企业时的想法与感受，通过自己的亲身经历来教导我们，以在企业中实际的举例来说服我们在坐的每位同学，他就是我们可亲、可爱、幽默、落落大方、有才干、有实力的讲师-朱光耀。虽然学习了四周的plc但我们的学习始终建立在基础学习之上，其中我们的学习以西门子S7-200系列为主学习包括plc的分类、组成、编程方法、注意事项等等。1、plc的组成它是由电源、CPU、输入、输出、通讯、存储器等；2、plc的分类从大体方面分为点数和形状，其中点数包括小、中、大型机；形状包括整体式、模块；3、编程方法主要是以基本编程方法与顺控指令编程、移植法为主；4、注意事项书写梯形图的基本规则：a、线圈不能与左母线直接相连；b、触点不能直接与右母线相连；c、编程的时候上重下轻，左重右轻等等；我们做过的项目有三相异步电动机的正、反转；电动机星-三角降压启动控制；c620与c6140车床线路控制的改造；四节传送带的顺控指令编程；交通灯的基本指令与顺控指令编程；简易彩灯的顺控指令编程等等。学过的指令有置位指令、复位指令、传送指令、状态存储器s、中间存储器M等等；其中最为重要的是PLC的编程步骤要求；1、I/O分配表；2、硬件接线图；3、程序编辑；其次对plc控制要求分析以三相异步电动机正、反转为例；1、按下正转按钮电动机正转，按下反转按钮电动机反转，按下停止按钮电动机停止；2、确定输入、输出信号且需考虑预留量其中输入信号包括按钮、热继电器、行程开关、传感器；输出信号包括交流接触器、电灯既不是输入也不是输出的是KT、KA，KT用T37替代、KA用M替代；3、硬件选型；4、I/O分配表；5、硬件接线图；6、实物图接线；7、程序编辑（编程）；8、机器调试；作为我们新手常常采用的是移植法也称转换法，它的适用范围有限只能是适用现有继电器的改造，像c620、c6140等。
