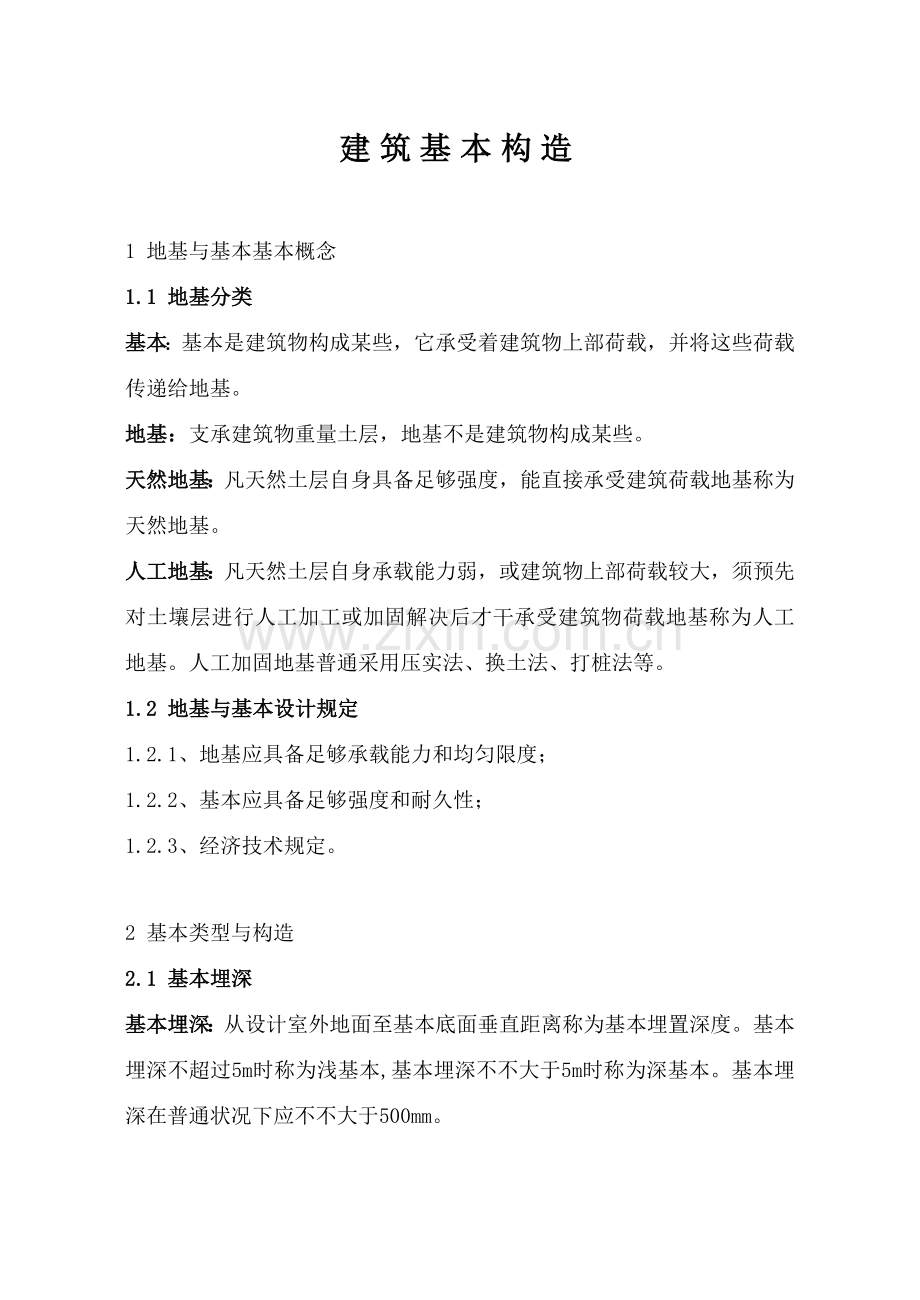

建筑基本构造1 地基与基本基本概念1.1 地基分类基本：基本是建筑物构成某些，它承受着建筑物上部荷载，并将这些荷载传递给地基。地基：支承建筑物重量土层，地基不是建筑物构成某些。天然地基：凡天然土层自身具备足够强度，能直接承受建筑荷载地基称为天然地基。人工地基：凡天然土层自身承载能力弱，或建筑物上部荷载较大，须预先对土壤层进行人工加工或加固解决后才干承受建筑物荷载地基称为人工地基。人工加固地基普通采用压实法、换土法、打桩法等。 1.2 地基与基本设计规定1.2.1、地基应具备足够承载能力和均匀限度；1.2.2、基本应具备足够强度和耐久性；1.2.3、经济技术规定。2 基本类型与构造2.1 基本埋深 基本埋深：从设计室外地面至基本底面垂直距离称为基本埋置深度。基本埋深不超过5m时称为浅基本,基本埋深不不大于5m时称为深基本。基本埋深在普通状况下应不不大于500mm。 2.2 基本分类与构造按材料及受力特点分类： 1) 刚性基本：由砖石、毛石、素混凝土、灰土等刚性材料制作基本，这种基本抗压强度高而抗拉、抗剪强度低。其基本底面尺寸放大应依照材料刚性角来决定。 刚性角：是指基本放宽引线与墙体垂直线之间夹角，如图2中角。凡受刚性角限制基本称为刚性基本。刚性角可以用基本放阶级宽与级高之比值来表达。不同材料和不同基底压力应选用不同宽高比。 大放脚做法普通采用每两皮砖挑出1/4砖长或每两皮砖挑出1/4与一皮砖挑出1/4砖长相间砌筑。图2 刚性基本2) 柔性基本：用钢筋混凝土制作基本。钢筋混凝土抗弯性能和抗剪性能良好，可在上部构造荷载较大、地基承载力不高以及有水平力和力矩等荷载状况下使用，为了节约材料可将基本做成锥形，但基本最薄处不得不大于200mm；或做成阶梯形，但每级步高为300500mm，故适当在基本浅埋场合下采用（图3）。图3 柔性基本按构造型式分类1)单独基本：是独立块状形式，惯用断面形式有踏步形、锥形、杯形。合用于多层框架构造或厂房排架柱下基本，地基承载力不低于80kPa时，其材料普通采用钢筋混凝土、素混凝土等。2)条形基本：是持续带形，也称带形基本。（1）墙下条形基本 普通用于多层混合构造墙下，低层或小型建筑惯用砖、混凝土等刚性条形基本。（2）柱下条形基本 普通多用于上部为框架或排架构造建筑，此时常将柱下钢筋混凝土条形基本沿纵横两个方向用基本梁互相连接成一体形成井格基本，故又称十字带形基本。3) 片筏基本：建筑物基本由整片钢筋混凝土板构成，板直接作用于地基土。片筏基本惯用于地基软弱多层砌体构造、框架构造、剪力墙构造建筑，以及上部构造荷载较大且不均匀或地基承载力低状况，按其构造布置分为梁板式(也叫满堂基本)和无梁式，其受力特点与倒置楼板相似。 4) 箱形基本：当上部建筑物为荷载大、对地基不均匀沉降规定严格高层建筑、重型建筑以及软弱土地基上多层建筑时，为增长基本刚度，将地下室底板、顶板和墙整体浇成箱子状。箱形基本刚度较大，且抗震性能好，有地下空间可以运用，可用于特大荷载且需设地下室建筑。5) 桩基本：当浅层地基土不能满足建筑物对地基承载力和变形规定，而又不适当采用地基解决办法时，就要考虑如下部坚实土层或岩层作为持力层深基本。桩基本普通由设立于土中桩身和承办上部构造承台构成。2.3 基本沉降缝构造为了消除基本不均匀沉降，应按规定设立基本沉降缝。基本沉降缝宽度与上部构造相似，基本由于埋在地下，缝内普通不填塞。条形基本沉降缝普通采用双墙式和悬挑式做法（图11）。图11 基本沉降缝解决办法3 地下室构造1 地下室分类按使用功能分：普通地下室和防空地下室；按顶板标高分：半地下室(埋深为1312倍地下室净高)和全地下室(埋深为地下室净高12以上)；按构造材料分：砖混构造地下室和钢筋混凝土构造地下室，如图12所示。图12 地下室构造示意2 地下室构造构成1、墙体：地下室外墙应按挡土墙设计。 2 、顶板：可用预制板、现浇板或预制板上做现浇层(装配整体式楼板)。如为防空地下室，必要采用现浇板，并按防空设计关于规定决定其厚度和混凝土强度级别。3 、底板：底板处在最高地下水位以上，并且无压力作用时，可按普通地面工程解决，即垫层上现浇混凝土6080mm厚，再做面层；如底板处在最高地下水位如下时，应采用钢筋混凝土底板，并配双层筋，底板下垫层上还应设立防水层，以防渗漏。4、门窗：普通地下室门窗与地上房间门窗相似，地下室外墙窗如在室外地坪如下时，应设立采光井，以利室内采光、通风。防空地下室普通不容许设立窗。防空地下室外门应按防空级别规定，设立相应防护构造。5、楼梯：可与地面上房间楼梯结合设立，层高小或用作辅助房间地下室，可只设立单跑楼梯。防空规定地下室至少要设立两部楼梯通向地面安全出口，并且必要有一种是独立安全出口。6、采光井：普通每个窗设一种独立采光井，当窗距离很近时，也可将采光井连在一起。采光井侧墙普通用砖砌筑，井底板则用混凝土浇注。采光井深度视地下室窗台高度而定。普通采光井底面应低于窗台250300mm，采光井深度为12m，其宽度在1m左右，其长度则应比窗宽敞1m左右。采光井侧墙顶面应比室外设计地面高250300mm，以防地面水流入。采光井构造，如图13所示。 图13 采光井构造图3-13 采光井构造3 地下室防潮、防水构造地下室防潮本地下水常年水位和最高水位在地下室地坪标高如下时，地下室底板和墙身可以做防潮解决。防潮构造做法普通是：一方面在地下室墙体外表面抹20mm厚1：2防水砂浆，地下室墙体应采用水泥砂浆砌筑，灰缝必要饱满；并在地下室地坪及首层地坪分设两道墙体水平防潮层。地下室墙体外侧周边要用透水性差土壤分层回填夯实，如黏土、灰土等，如图14所示。图14 地下室防潮构造地下室防水当设计最高地下水位高于地下室底板顶面时，必要做防水解决。地下工程防水级别分为四级。地下室防水方案1、隔水法 运用各种材料不透水性来隔绝地下室外围水及毛细管水渗入，是当前采用较多防水做法，分卷材防水和构件自防水。图15（a）。、排水法 分为外排法和内排法。其中外排法合用于地下水位高于地下室底板，且采用防水设计在技术经济上不合算状况。普通是在建筑四周地下设立永久性降水设施，如盲沟排水。使地下水渗入地下陶管内排至都市排水干线，图15(b)。内排水法合用于常年水位低于地下室底板，但最高水位高于地下室底板（500mm）状况。普通是永久性自流排水系统把地下室水排至集水坑再用水泵排至都市排水干线，图15(c)。3、综合排水法：普通在防水规定较高地下室采用，即在作隔水法防水同步，还要设立内部排水设施，图15(d)。(a)隔水法 (b)外排水法 (c)内排水法 (d)综合法图15 地下室防水设计方案卷材防水：用沥青防水卷材或其她卷材做防水材料。防水卷材粘贴在墙体外侧称外防水，粘贴在内侧称内防水。外防水防水效果好，应用较多。内防水普通用于修缮工程。卷材防水在施工时应一方面做地下室底板防水，然后把卷材沿地下室地坪持续粘贴到墙体外表面。地下室地面防水一方面在基底浇筑C10混凝土垫层，厚度约为100mm。然后粘贴卷材，再在卷材上抹20 厚1:3水泥砂浆，最后浇筑钢筋混凝土底板。墙体外表面先抹20mm厚1:3水泥砂浆，冷底子油，然后粘贴卷材，卷材粘贴应错缝，相邻卷材搭接宽度不不大于100mm。卷材最上部应高出最图16 卷材防水构造高水位500mm左右，外侧砌半砖护墙，如图16所示。卷材防水应慎重解决水平防水层和垂直防水层互换处和平面交角处构造，否则易发生渗漏。普通应在这些部位加设卷材，转角部找平层应做成圆弧形，在墙面与底板转角处，应把卷材接缝留在底面上，并距墙根部600mm以上。 构件自防水：当建筑高度较大或地下室层数较多时，地下室墙体往往采用钢筋混凝土构造。防水混凝土配制在满足强度同步，重点考虑了抗渗规定。石子骨料用量相对减少，恰当增长砂率和水泥用量。水泥砂浆除了满足填充粘结作用外，还能在粗骨料周边形成一定数量质量好包裹层，把粗骨料充分隔离开，提高了混凝土密实度和抗渗性。为保证防水效果，防水混凝土墙体底板应具备一定厚度，防水混凝土设计抗渗级别应符合相应规定。防水混凝土自防水构造如图17所示。图17 防水混凝土自防水构造4 墙体构造预备知识：砂浆和砖建材特点章节构成：4.1 墙体类型与设计规定4.2 砖墙构造重要知识点：墙体类型、墙体承重方式 4.1 墙体类型与设计规定4.1.1 墙体作用和设计规定1、墙体作用：承重、围护、分隔、装饰。2、墙体设计规定（）具备足够强度和稳定性；（）满足热工方面（保温、隔热、防止产生凝结水）规定；（）满足隔声规定；（）满足防火规定；（）满足防潮、防水规定；（）满足经济和适应建筑工业化发展规定。4.1.2 墙体类型按墙体材料分类砖墙、加气混凝土砌块墙、石材墙、板材墙、承重混凝土空心砌块墙按墙体在建筑平面上所处位置分类墙体按所处位置普通分为外墙和内墙两大某些。纵墙：沿建筑物纵轴方向布置墙，其中外纵墙又称为檐墙；横墙：沿建筑物横轴方向布置墙，其中外横墙又称山墙。女儿墙：屋顶上部房屋四周墙。按墙体受力特点分类1、承重墙：直接承受楼板、屋顶等上部构造传来垂直荷载和风力、地震作用等水平荷载及自重墙。2、非承重墙：不直接承受上述这些外来荷载作用墙体。按墙构造形式分类实体墙、空体墙、复合墙。按施工办法分类1、块材墙：用砂浆等胶结材料将砖、石、砌块等组砌而成。2、板筑墙：在施工时，直接在墙体位置现场立模板，在模板内夯筑黏土或浇筑混凝土振捣密实而成。3、装配式板材墙：预先在工厂制成墙板，再运至施工现场进行安装、拼接而成。4.1.3 墙体承重方式 横墙承重：楼板支承在横向墙上，建筑物横向刚度较强、整体性好，多用于横墙较多建筑中，如住宅、宿舍、办公楼等；纵墙承重：楼板支承在纵向墙体。开间布置灵活，但横向刚度弱，并且承重纵墙上开设门窗洞口有时受到限制，多用于使用上规定有较大空间建筑，如办公楼、商店、教学楼、阅览室等。混合承重：一某些楼板支承在纵向墙上，另一某些楼板支承在横向墙上。多用于中间有走廊或一侧有走廊办公楼、以及开间、进深变化较多建筑，如幼儿园、医院等。内框架承重：房屋内部采用柱、梁构成内框架承重，四周采用墙承重，由墙和柱共同承受水平承重构件传来荷载，合用室内需要大空间建筑，如大型商店、餐厅等。(a)横墙承重 (b) 纵墙承重 (c) 混合承重 (d) 内框架承重4.2 砖墙构造4.2.1 黏土多孔砖类型1、模数型(M型)系列DMl-1、DMl-2(19024090)、DM2-1、DM2-2(19019090)、DM1、DM2(19014090)、DM4-l、DM4-2(1909090)。(单位均为mm)2、KPl型系列KPl型多孔砖代号为KPl-l、KPl-2、KPl-3，尺寸为240mm115mm90mm。其配砖代号为KPl-P，尺寸为180mm115mm90mm。4.2.2 砂浆种类水泥砂浆：属于水硬性材料，强度高，适合砌筑处在潮湿环境下砌体，如基本部位。石灰砂浆：属于气硬性材料，强度不高，多用于砌筑次要建筑地面以上砌体。混合砂浆：强度较高、和易性和保水性较好，适于砌筑普通建筑地面以上砌体。 砂浆强度分为七个级别，即M0.4、M1、M2.5、M5、M7.5、M10、M15，惯用砌筑砂浆是M1M5。4.2.3 黏土多孔砖墙体砌合办法砌筑规定：横平竖直、砂浆饱满、内外搭砌、上下错缝1、一顺一丁式：一层砌顺砖、一层砌丁砖，特点是搭接好，无通缝，整体性强，因而应用较广。2、全顺式：每皮均以顺砖组砌，上下皮左右搭接为半砖。合用于模数型多孔砖砌合。3、顺丁相间式：由顺砖和丁砖相间铺砌而成。它整体性好，且墙面美观，亦称为梅花丁式砌法。 (a) 砖缝形式；（b）、（c）一顺一丁式；（d）全顺式；（e）顺丁相间式图4-3 常用几种砖墙砌法4.2.4 黏土多孔砖墙体尺度1、模数型多孔砖模数多孔砖砌体用没型号规格砖组合搭配砌筑，砌体高度以100mm(1M)进级，墙体厚度和长度以50mm(12M)进级。个别边角空缺局限性整砖部位用砍配砖或锯切口DM3、DM4弥补。排砖挑出长度不不不大于50mm。2、KP型多孔砖KPl型多孔砖砌体高度以100mm(1M)进级，墙体厚度有120mm、240mm、360mm、490mm。墙体灰缝厚度10mm，砖规格形成长：宽：厚=4：2：1关系。在lm长砌体中有4个砖长、8个砖宽。砌体平面尺寸以半砖长(120mm)进级。三模制(3M)轴线定位，内墙厚为240mm时，轴线居中；外墙厚360mm时，轴线内侧120mm，外侧240mm。本讲小结1. 基本和地基是两个不同概念，基本作为建筑底部重要承重构件，应具备足够强度和稳定性，以及一定耐久性能。 2. 基本种类较多，按材料及受力特点分有刚性和非刚性基本两类，按构造形式分有单独基本、条形基本、片筏基本和箱形基本、桩基本等几种。不同构造，其特性和合用状况也不相似，应当依照地质、水文、建筑功能、施工技术、材料供应和周边环境详细状况做出恰当选取。 地下室重要由墙体、顶板、底板、门窗、楼梯、采光井等构成；地下室作为建筑中较为隐蔽构成某些，防潮防水应重点关注。4. 墙体是建筑中占重要地位建筑构件，它作用重要是承重、围护、分隔，很多状况下也兼起装饰作用。其承重方案、选材和构造对建筑正常使用、安全性、经济性和施工环境产生重要影响。5. 墙体按照位置、受力、材料、构造方式、施工方式可分为不同类型，墙体设计规定是：足够强度和稳定性；满足热工、隔声防火、防潮防水规定；满足经济和适应建筑工业化发展规定。6. 砖墙重要由黏土多孔砖和砂浆按一定组砌方式砌筑而成，黏土多孔砖类型重要有模数型多孔砖和KP型多孔砖两类。砂浆有水泥砂浆、石灰砂浆和混合砂浆，强度级别七级。模数型多孔砖墙体厚度从90mm390mm以50mm进级，KPl型多孔砖墙体厚度有120mm、240mm、360mm、490mm。
