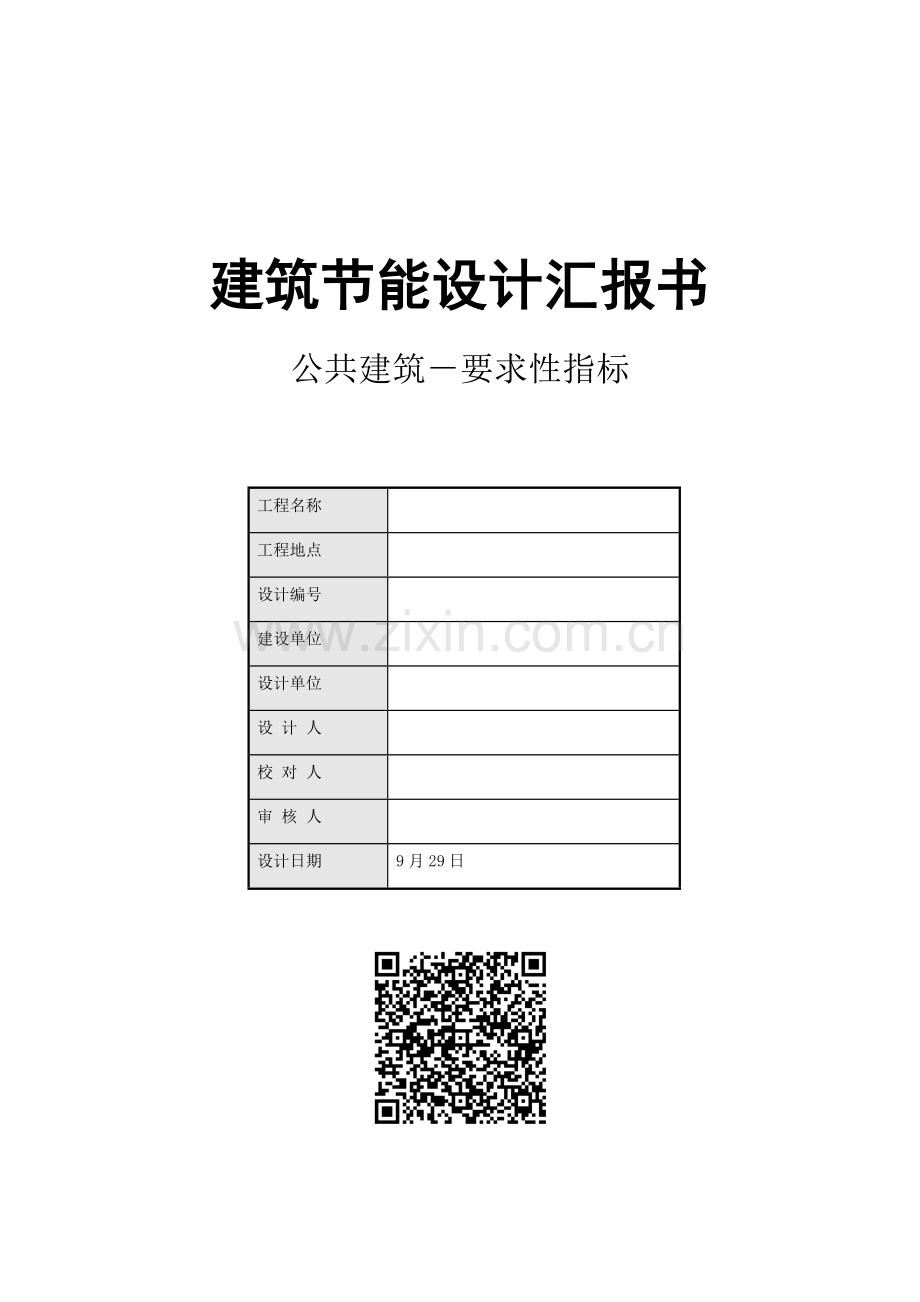

建筑节能设计汇报书
公共建筑－要求性指标
工程名称
工程地点
设计编号
建设单位
设计单位
设 计 人
校 对 人
审 核 人
设计日期
9月29日
采取软件
绿建斯维尔节能设计软件BECS
软件版本
1012
研发单位
北京绿建软件
深圳市斯维尔科技
正版授权码
HB1SBY1226
目 录
1 建筑概况 3
2 设计依据 3
3 工程材料 3
4 围护结构作法简明说明 4
5 体形系数 4
6 窗墙比 4
6.1 窗墙比 4
6.2 外窗表 5
7 可见光透射比 5
8 天窗 5
8.1 天窗屋顶比 5
8.2 天窗类型 5
9 屋顶结构 6
9.1 屋顶结构一 6
10 外墙结构 6
10.1 外墙相关结构 6
10.1.1 外墙结构一 6
10.1.2 热桥柱结构一 6
10.2 外墙主断面传热系数修正系数ψ 7
10.3 外墙平均热工特征 7
11 外窗热工 8
11.1 外窗结构 8
11.2 外遮阳类型 8
11.2.1 自定义遮阳 8
11.3 平均传热系数 8
11.4 综合太阳得热系数 9
11.5 总体热工性能 10
12 有效通风换气面积 10
13 非中空窗面积比 11
14 外窗气密性 11
15 幕墙气密性 12
16 要求性指标检验结论 12
1 建筑概况
工程名称
工程地点
地理位置
北纬：26.00°
东经：107.55°
建筑面积
地上547.24㎡ 地下0㎡
建筑层数
地上2 地下0
建筑高度
地上9.5m 地下0.0m
建筑（节能计算）体积
2241.69
建筑（节能计算）外表面积
1160.67
北向角度
317
结构类型
框架结构
外墙太阳辐射吸收系数
0.75
屋顶太阳辐射吸收系数
0.75
2 设计依据
1. 《公共建筑节能设计标准》(GB50189-)
2. 《民用建筑热工设计规范》(GB50176)
3. 《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-）
4. 《建筑幕墙》（GB/T 21086-）
3 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
kg/m3
J/(kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.306
1800.0
1050.0
0.0210
起源：《民用建筑热工设计规范（GB50176-93）》
石灰砂浆
18
0.810
9.948
1600.0
1050.0
0.0443
起源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.060
2500.0
920.0
0.0158
起源：《民用建筑热工设计规范（GB50176-93）》
混凝土多孔砖(190六孔砖）
27
0.750
7.490
1450.0
709.4
0.0000
SBS改性沥青防水卷材
30
0.230
4.938
900.0
1620.0
0.0000
加气混凝土、泡沫混凝土(ρ=500)
31
0.190
2.693
500.0
1050.0
0.1110
蒸汽渗透系数为测定值
挤塑聚苯板(ρ=25-32)
32
0.030
0.320
28.5
1647.0
0.0000
水泥砂浆
33
0.930
11.306
1800.0
1050.0
0.0210
蒸汽渗透系数为测定值
混合沙浆
35
0.870
10.627
1700.0
1050.0
0.0000
蒸汽渗透系数为测定值
水泥砂浆
36
0.860
10.872
1800.0
1050.0
0.0210
蒸汽渗透系数为测定值
钢筋混凝土
38
1.740
17.060
2500.0
920.0
0.0158
蒸汽渗透系数为测定值
4 围护结构作法简明说明
1. 屋顶结构：琉璃瓦坡屋面（由外到内）
青灰色琉璃瓦+水泥砂浆 30mm＋水泥砂浆 20mm＋挤塑聚苯板(ρ=25-32) 35mm＋SBS改性沥青防水卷材 4mm＋水泥砂浆 20mm＋钢筋混凝土 100mm＋石灰砂浆 30mm
2. 外墙结构（1）：加气混凝土、泡沫混凝土（由外到内）
水泥砂浆 20mm＋加气混凝土、泡沫混凝土(ρ=500) 200mm＋混合沙浆 20mm＋石灰砂浆 20mm
3. 外墙结构（2）：热桥柱结构（由外到内）
水泥砂浆 20mm＋钢筋混凝土 400mm＋混合沙浆 20mm＋石灰砂浆 20mm
4. 外窗结构：6＋6A＋6
传热系数3.300W/m^2.K，本身遮阳系数0.830
5 体形系数
外表面积
1160.67
建筑体积
2241.69
体形系数
0.52
6 窗墙比
6.1 窗墙比
朝向
立面
窗面积(㎡)
墙面积(㎡)
窗墙比
限值
结论
南向
立面3
0.00
0.00
0.00
0.70
无
北向
立面4
13.95
355.32
0.04
0.70
适宜
东向
立面1
0.00
325.23
0.00
0.70
适宜
西向
立面2
69.30
575.14
0.12
0.70
适宜
《标准》依据
《公共建筑节能设计标准》(GB50189-)第3.2.2条
标准要求
温和区甲类公共建筑各单一立面窗墙面积比 (包含透光幕墙 )均不宜大于0.70
结论
适宜
6.2 外窗表
朝向
编号
尺寸
楼层
数量
单个面积
（m2）
累计面积
（m2）
北向
13.95
C1515
1.50×1.50
1
5
2.25
11.25
C1815
1.80×1.50
1
1
2.70
2.70
西向
69.30
1.80×1.50
2
8
2.70
21.60
1.50×1.50
2
7
2.25
15.75
C1515
1.50×1.50
2
1
2.25
2.25
C1815
1.80×1.50
1~2
9
2.70
24.30
FHC乙1815
1.80×1.50
1
2
2.70
5.40
7 可见光透射比
朝向
立面
窗墙比
最不利窗编号
最不利透射比
透射比限值
南向
立面3
0.00
1.00
0.60
北向
立面4
0.04
C1515
0.80
0.60
东向
立面1
0.00
1.00
0.60
西向
立面2
0.12
0.80
0.60
标准依据
《公共建筑节能设计标准》(GB50189-)第3.2.4条
标准要求
当窗墙面积比小于0.40时，玻璃可见光透射比不应该小于0.6;当窗墙面积比大于等于0.40时，玻璃可见光透射比不应该小于0.4;
结论
满足
8 屋顶结构
8.1 琉璃瓦保温坡屋面
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
30
0.930
11.306
1.00
0.032
0.365
水泥砂浆
20
0.930
11.306
1.00
0.022
0.243
挤塑聚苯板(ρ=25-32)
35
0.030
0.320
1.20
0.972
0.373
SBS改性沥青防水卷材
4
0.230
4.938
1.00
0.017
0.086
水泥砂浆
20
0.930
11.306
1.00
0.022
0.243
钢筋混凝土
100
1.740
17.060
1.00
0.057
0.980
石灰砂浆
30
0.810
9.948
1.00
0.037
0.368
各层之和∑
239
－
－
－
1.159
2.659
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.76
数据起源
≤屋面节能建筑结构≥ 06J204
标准依据
《公共建筑节能设计标准》(GB50189-)第3.3.1条
标准要求
K应满足表3.3.1-6要求(K≤0.80)
结论
满足
9 外墙结构
9.1 外墙相关结构
9.1.1 加气混凝土、泡沫混凝土
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
20
0.930
11.306
1.00
0.022
0.243
加气混凝土、泡沫混凝土(ρ=500)
200
0.190
2.693
1.00
1.053
2.835
混合沙浆
20
0.870
10.627
1.00
0.023
0.244
石灰砂浆
20
0.810
9.948
1.00
0.025
0.246
各层之和∑
260
－
－
－
1.122
3.568
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.16+∑R)
0.78
9.1.2 热桥柱结构
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
20
0.860
10.872
1.00
0.023
0.253
钢筋混凝土
400
1.740
17.060
1.00
0.230
3.922
混合沙浆
20
0.870
10.627
1.00
0.023
0.244
石灰砂浆
20
0.810
9.948
1.00
0.025
0.246
各层之和∑
460
－
－
－
0.301
4.665
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.16+∑R)
2.17
9.2 外墙主断面传热系数修正系数ψ
9.3 外墙平均热工特征
1. 南向
2. 北向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
外墙结构一
主墙体
309.78
0.954
0.78
3.57
0.75
热桥柱结构一
热桥柱
14.79
0.046
2.17
4.67
0.75
累计
324.57
1.000
0.84
3.62
0.75
3. 东向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
外墙结构一
主墙体
319.83
0.990
0.78
3.57
0.75
热桥柱结构一
热桥柱
3.30
0.010
2.17
4.67
0.75
累计
323.13
1.000
0.79
3.58
0.75
4. 西向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
外墙结构一
主墙体
464.59
0.954
0.78
3.57
0.75
热桥柱结构一
热桥柱
22.35
0.046
2.17
4.67
0.75
累计
486.94
1.000
0.84
3.62
0.75
5. 总体
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
外墙结构一
主墙体
1094.20
0.964
0.78
3.57
0.75
热桥柱结构一
热桥柱
40.44
0.036
2.17
4.67
0.75
累计
1134.64
1.000
0.83
3.61
0.75
标准依据
《公共建筑节能设计标准》(GB50189-)第3.3.1条
标准要求
K应满足表3.3.1-6要求(K≤1.50)
结论
满足
10 外窗热工
10.1 外窗结构
序号
结构名称
结构编号
传热系数
太阳得热系数
可见光透射比
备注
1
6＋6A＋6
18
3.30
0.72
0.800
同上
10.2 外遮阳类型
已启用环境遮阳
10.2.1 自定义遮阳
序号
编号
夏季遮阳系数
冬季遮阳系数
平均遮阳系数
备注
1
活动遮阳0
0.500
0.500
0.500
10.3 平均传热系数
1. 立面1(东向)：
无外窗
2. 立面2(西向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
结构编号
传热系数
1
2
8
2.700
21.600
18
3.300
2
2
7
2.250
15.750
18
3.300
3
C1515
2
1
2.250
2.250
18
3.300
4
C1815
1~2
9
2.700
24.300
18
3.300
5
FHC乙1815
1
2
2.700
5.400
18
3.300
朝向总面积(m2)
69.300
朝向平均传热系数
3.300
3. 立面3(南向)：
无外窗
4. 立面4(北向)：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
结构编号
传热系数
1
C1515
1
5
2.250
11.250
18
3.300
2
C1815
1
1
2.700
2.700
18
3.300
朝向总面积(m2)
13.950
朝向平均传热系数
3.300
10.4 综合太阳得热系数
1. 南向：
无外窗
2. 北向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
结构编号
窗太阳得热系数
外遮阳编号
外遮阳系数(含环境遮阳)
综合太阳得热系数
1
C1515
1
5
2.250
11.250
18
0.722
活动遮阳0
1.000
0.722
2
C1815
1
1
2.700
2.700
18
0.722
活动遮阳0
1.000
0.722
朝向总面积(m2)
13.950
综合太阳得热系数
1.000
0.722
3. 东向：
无外窗
4. 西向：
序号
门窗编号
楼层
数量
单个面积（m2）
总面积（m2）
结构编号
窗太阳得热系数
外遮阳编号
外遮阳系数(含环境遮阳)
综合太阳得热系数
1
2
8
2.700
21.600
18
0.722
活动遮阳0
1.000
0.722
2
2
7
2.250
15.750
18
0.722
活动遮阳0
1.000
0.722
3
C1515
2
1
2.250
2.250
18
0.722
活动遮阳0
1.000
0.722
4
C1815
1~2
9
2.700
24.300
18
0.722
活动遮阳0
1.000
0.722
5
FHC乙1815
1
2
2.700
5.400
18
0.722
活动遮阳0
1.000
0.722
朝向总面积(m2)
69.300
综合太阳得热系数
1.000
0.722
5. 平均综合太阳得热系数：
=0.722
朝向
面积（m2）
权重系数b
综合太阳得热系数
南向
0.000
1.00
0.000
北向
13.950
1.00
0.722
东向
0.000
1.00
0.000
西向
69.300
1.00
0.722
整个建筑综合太阳得热系数
0.722
10.5 总体热工性能
朝向
立面
面积
传热系数
综合太阳得热系数
窗墙比
标准要求
结论
南向
立面3
0.00
0.00
0.00
0.00
北向
立面4
13.95
3.30
0.72
0.04
K≤5.20, SHGC≤1.00
满足
东向
立面1
0.00
0.00
0.00
0.00
西向
立面2
69.30
3.30
0.72
0.12
K≤5.20, SHGC≤1.00
满足
综合平均
83.25
3.30
0.72
0.07
标准依据
《公共建筑节能设计标准》(GB50189-)第3.3.1条
标准要求
外窗传热系数和综合太阳得热系数满足表3.3.1-6要求
结论
满足
注：本表所统计外窗包含凸窗。
11 有效通风换气面积
楼层
房间编号
房间面积（m2）
立面面积（m2）
门窗编号
门窗面积（m2）
开启百分比
门窗类型
开启面积/房间面积
开启立面比
结论
1
X007
10.30
26.91
C1815
2.70
0.30
外窗
0.08
0.03
不宜
X006
12.54
14.04
C1815
2.70
0.30
外窗
0.06
0.06
不宜
X005
13.69
30.42
C1815
2.70
0.30
外窗
0.06
0.03
不宜
X004
22.57
45.63
C1515
2.25
0.30
外窗
0.07
0.03
不宜
C1815
2.70
0.30
外窗
X003
33.75
57.72
FHC乙1815
2.70
0.30
外窗
0.05
0.03
不宜
FHC乙1815
2.70
0.30
外窗
X002
46.36
76.05
C1515
2.25
0.30
外窗
0.06
0.04
不宜
C1515
2.25
0.30
外窗
C1815
2.70
0.30
外窗
C1815
2.70
0.30
外窗
X001
46.36
60.84
C1515
2.25
0.30
外窗
0.06
0.05
不宜
C1515
2.25
0.30
外窗
C1815
2.70
0.30
外窗
C1815
2.70
0.30
外窗
2
X010
4.03
52.80
未编号
2.70
0.30
外窗
0.20
0.02
不宜
X009
20.66
108.90
未编号
2.70
0.30
外窗
0.07
0.01
不宜
未编号
2.25
0.30
外窗
标准依据
《公共建筑节能设计标准》(GB50189-)第3.2.8条
标准要求
甲类建筑外窗有效通风换气面积不宜小于所在房间立面面积10%
结论
不宜
注：达标时只列出一项，不达标时列出全部不达标项
12 非中空窗面积比
朝向
非中空玻璃面积(㎡)
透光面积(㎡)
非中空面积比
限值
结论
南向
0.00
0.00
0.00
0.15
无
北向
0.00
13.95
0.00
0.15
满足
东向
0.00
0.00
0.00
0.15
无
西向
0.00
24.30
0.00
0.15
满足
《标准》依据
《公共建筑节能设计标准》(GB50189-)第3.3.5条
标准要求
非中空玻璃面积不应超出同一立面透光面积15%
结论
满足
13 外窗气密性
层数
1～9层
10层以上
最不利气密性等级
－
－
外窗气密性方法
标准依据
《公共建筑节能设计标准》(GB50189-)第3.3.5条，分级和检测方法《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-）
《公共建筑节能设计标准》(GB50189-)第3.3.5条，分级和检测方法《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-）
标准要求
10层以下外窗气密性不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-）6级
10层及以上外窗气密性不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-）7级
结论
－
－
14 幕墙气密性
最不利气密性等级
－
幕墙气密性方法
标准依据
《公共建筑节能设计标准》(GB50189-)第3.3.6条，《建筑幕墙》（GB/T 21086-）
标准要求
幕墙气密性不应低于《建筑幕墙》（GB/T 21086-）3级，即《建筑幕墙物理性能分级》(GB/T15225-94)3级
结论
－
15 要求性指标检验结论
序号
检验项
结论
可否性能权衡
1
窗墙比
适宜
2
可见光透射比
满足
3
天窗类型
无天窗
4
屋顶结构
满足
5
外墙结构
满足
6
外窗热工
满足
7
有效通风换气面积
不宜
可
8
非中空窗面积比
满足
9
外窗气密性
满足
10
幕墙气密性
满足
结论
满足
□说明：本工程全部要求性设计指标满足《公共建筑节能设计标准》》(GB50189-)要求。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
