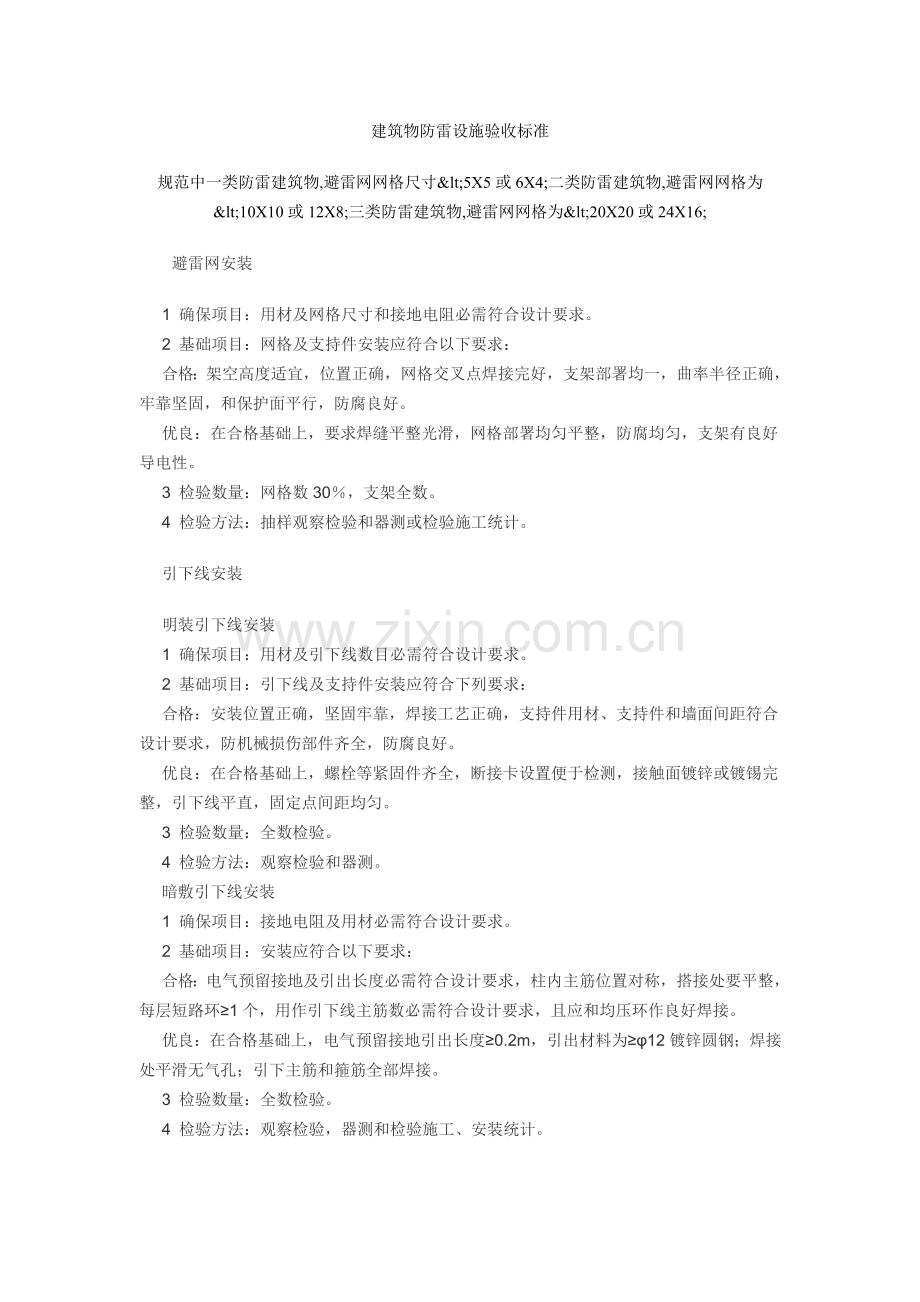

试谈建筑物防雷设施验收标准样本.doc

建筑物防雷设施验收标准规范中一类防雷建筑物,避雷网网格尺寸<5X5或6X4;二类防雷建筑物,避雷网网格为<10X10或12X8;三类防雷建筑物,避雷网网格为<20X20或24X16;避雷网安装 1 确保项目：用材及网格尺寸和接地电阻必需符合设计要求。 2 基础项目：网格及支持件安装应符合以下要求： 合格：架空高度适宜，位置正确，网格交叉点焊接完好，支架部署均一，曲率半径正确，牢靠坚固，和保护面平行，防腐良好。 优良：在合格基础上，要求焊缝平整光滑，网格部署均匀平整，防腐均匀，支架有良好导电性。 3 检验数量：网格数30，支架全数。 4 检验方法：抽样观察检验和器测或检验施工统计。 引下线安装 明装引下线安装 1 确保项目：用材及引下线数目必需符合设计要求。 2 基础项目：引下线及支持件安装应符合下列要求： 合格：安装位置正确，坚固牢靠，焊接工艺正确，支持件用材、支持件和墙面间距符合设计要求，防机械损伤部件齐全，防腐良好。 优良：在合格基础上，螺栓等紧固件齐全，断接卡设置便于检测，接触面镀锌或镀锡完整，引下线平直，固定点间距均匀。 3 检验数量：全数检验。 4 检验方法：观察检验和器测。 暗敷引下线安装 1 确保项目：接地电阻及用材必需符合设计要求。 2 基础项目：安装应符合以下要求： 合格：电气预留接地及引出长度必需符合设计要求，柱内主筋位置对称，搭接处要平整，每层短路环1个，用作引下线主筋数必需符合设计要求，且应和均压环作良好焊接。 优良：在合格基础上，电气预留接地引出长度0.2m，引出材料为12镀锌圆钢；焊接处平滑无气孔；引下主筋和箍筋全部焊接。 3 检验数量：全数检验。 4 检验方法：观察检验，器测和检验施工、安装统计。 接地装置安装 1 确保项目：用材及埋设深度必需符合设计要求。 2 基础项目：接地体和接地线安装应符合以下要求： 合格：人工接地体长度及安装深度应符合设计要求：接地体焊接无虚焊。降阻剂用量及采取降阻方法施工应符合设计要求；安装位置应符合设计要求。利用自然基础作接地体时，要求和基础同位周围土壤含水量4。敷设于基础中作为接地装置钢筋仅一根时，其直径D10mm。用基础地网作接地体，每根接地线在-50cm以下和钢筋连接表面积s4.24kc m (kc是分流系数)。 优良：在合格基础上，人工接地体接地电阻值10，自然接地体电阻值4，且自然接地体内主筋和引下主筋焊接面不少于3处，接地线搭接长度应符合下列要求，扁钢L2b（L为搭接长度，b为扁钢宽度），圆钢L6d（d为直径）。 3 检验数量：全数检验。 4 检验方法：观察、器测和检验隐蔽工程统计。 避雷针安装 1 确保项目：用材及接地电阻值必需符合设计要求。 2 基础项目：避雷针及支持件安装应符合以下要求： 合格：位置正确。固定牢靠，针体垂直，防腐良好，避雷针及支持件制作质量符合设计要求。设有标示避雷针标示完整、美观、匀称，显示清楚。焊接工艺符合施工规范要求。 优良：在合格基础上，避雷针针体垂直度偏差小于顶端针杆直径。 3 检验数量：全数检验。 4 检验方法：观察检验和实测或检验安装、施工统计。 避雷带安装 1 确保项目：用材及接地引下位置必需符合设计要求。 2 基础项目：避雷带及其支持件安装应符合以下要求： 合格：高度适宜，位置正确，固定牢靠，曲率半径正确，焊接工艺正确，防腐良好。焊缝平整，饱满，无显著气孔、咬肉等缺点。支撑立柱和避雷带和带和带搭焊长度符合设计要求，闭合环路测试良好。 优良：在合格基础上，避雷带整体安装部署匀称美观，焊缝平滑，全带处于同一水平线上。 3 检验数量：依据避雷带长度和防雷等级，一类防雷每间隔12m检一个点，二类防雷每间隔18m检一个点，三类防雷每间阁24m检一个点。 4 检验方法：观察检验和实测或检验安装、施工统计。 感应雷防护装置安装工程 等电位处理 1 确保项目：接地电阻值应和所连接防直击雷装置相同，材料规格应符合设计要求，多种设备防雷设施引下线不得串联，应各自接入接地总汇流排。 2 基础项目：等电位连接处理应符合以下要求： 合格：天面冷却塔、广告牌和其它金属物体和避雷带（网）连接不少于两处。竖直金属管道在顶端和底端应分别和防雷装置相连；电梯每条导轨接地不少于两处；地下供水管道应和建筑物防雷地相连，高低压联合变压器应和建筑物防雷地相连；低压配电反复接地和保护接地设置符合设计要求。燃气管道进出口必需和防雷地连接，并应有两处接地。 优良：在合格基础上。天面部分等电位处理焊接工艺符合焊接平滑、无气孔标准，其它部分焊接同上，其焊接长度应为材料直径6倍，宽度2倍，多种引下接地线无串联，接地电阻值均4。 3 检验数量：全数检验。 4 检验方法：观察、器测和检验施工统计。 高低压线路防感应雷装置安装 1 确保项目：进、出户多种高低压线敷设方法及和进、出户距建筑物最近第一根线杆距离应符合设计要求。高低压避雷器型号及多种技术参数应满足线路载荷要求和设计，接地电阻及多种用材质量应符合设计要求。 2 基础项目：高低压线路防感应雷方法及装置安装应符合以下要求： 合格：进户高压线长度L50m电缆,两端应装避雷器，型号规格合乎设计要求，其接地线应和电缆金属外皮相连，L50m电缆，在线路变换处必需装一个避雷器,接地电阻应30。钢筋混凝土电杆、铁塔杆接地电阻应10，用材应符合设计标准，线路交叉距离应符合设计要求。安装避雷器多种辅材应完全符合设计要求，各接头要求紧固，接触良好，防腐处理完好。低压线路保护级数应符合设计要求。接地装置同接地装置安装。 优良：在合格基础上，电缆终端头和接头安装封闭严密，填料灌注饱满、无气泡、无渗油现象，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封铅表面光滑、列裂纹。和避雷器相连各线应为合乎设计绝缘多股铜芯线，要求无断股，和接线柱线连接处有足够接触面。低压线路保护级数设置和各级避雷器配置，满足多种技术参数要求。 3 检验数量：全数检验。 4 检验方法：观察、试验、器测和检验安装统计。 避雷器安装 1 确保项目：多种避雷器各自技术参数应符合出厂检定标准，接地电阻及辅助用材应符合设计标准。 2 基础项目：多种避雷器安装还应符合以下要求： 合格：多种避雷器安装现场制作件应符合设计要求，多种避雷器外部应完整无缺损，封口处密封良好。阀式避雷器拉紧绝缘子应紧固可靠，受力均匀；排气式避雷器倾斜角和隔离间隙应符合要求;放电记数器密封应良好,绝缘垫及接地应牢靠、良好；油漆应完整，相色正确。低压避雷器多种技术参数应符合设计要求，安装位置正确，避雷器及支持件安装牢靠，安装型号搭配符合负载要求，接地装置符合接地装置安装要求。 优良：在合格基础上，阀式避雷器各连接处金属接触表面无氧化膜及油漆，应有一层电力复合脂；并列安装避雷器三相中心在同一直线上，名牌处于易于观察同一侧。接地电阻10。低压避雷器工作信号和故障显示信号完好，各连接线导电性能和机械强度良好，避雷器外形美观，反应灵敏、快捷。 3 检验数量：全数检验。 4 检验方法：观察，试验调整，器测和检验安装技术统计。 侧击雷防护 第一类防雷建筑物侧击雷防护 1 确保项目：用材及接地电阻应符合设计要求。 2 基础项目：侧击雷防护安装及技术处理还应符合以下要求： 合格：高度大于30m建筑物，从30米起每间隔小于6m沿建筑物四面设置水平避雷带或均压环，并和引下线相连；30m及以上外墙栏杆、门窗等较大金属物应和防雷装置相连，过渡电阻应0.03。 优良：在合格基础上，沿建筑物四面设置水平避雷带之间垂距四处6m，焊接工艺在合格基础上，避雷带整体安装部署匀称美观，焊缝平滑，全带处于同一水平线上，防腐完整良好。 3 检验数量：全数检验。 4 检验方法：观察、器测和检验施工统计资料。 第二类防雷建筑物侧击雷防护 1 确保项目：用材及接地电阻应符合设计要求。 2 基础项目：应符合以下要求： 合格：高度超出45m钢筋混凝土结构、钢结构建筑物，钢构架和混凝土钢筋应相互连接。钢筋连接应符合GB50057-94第3.3.5条要求；45m及以上外墙上栏杆门窗等较大金属物应和防雷装置相连,钢柱或柱子钢筋应利用作为防雷装置引下线；竖直敷设金属管道及金属物顶端和底端和防雷装置各最少有一个接点。 优良：在合格基础上，接地电阻应4；各接点搭焊长度应为材料直径6倍以上，或材料宽度2倍以上，焊接工艺在合格基础上，整体安装部署匀称美观，焊缝平滑，全带处于同一水平线上，防腐均匀。 3 检验数量：全数检验。 4 检验方法：观察、器测和检验施工统计资料。 第三类防雷建筑物侧击雷防护 1 确保项目：同第一类防雷建筑物。 2 基础项目：同第二类防雷建筑物。(注：高度超60m才采取方法) 3 检验数量：同第二类防雷建筑物。 4 检验方法：同第二类防雷建筑物。 建筑物内一些特殊设备、装置、场所静电防护方法 计算机机房静电防护装置安装 1 确保项目：用材及接地电阻必需达成设计要求要求。 2 基础项目：计算机静电防护还应符合以下要求： 合格：基础工作间不是活动地板时，其铺设导静电地面体积电阻率为1.010 1.010 cm，其导电性能稳定、无尘。主机房内活动地板表面导静电性能良好，无暴露金属部分；主机房工作台面及坐椅垫套导静电性能良好，体积电阻率为1.010 1.010 cm；主机房内全部导体无一处对地绝缘；导静电地面、活动地板、工作台面等对地接通，且Ri4，静电接地线机械强度和化学稳定性好，限流电阻为1M。静电接地装置安装同接地装置安装。 优良：在合格基础上,静电连接线各自接到接地母线上,各连接线暗敷部署。导电胶和接地导体粘连接触面积不少于10cm 。 3 检验范围：全方面检验。 4 检验方法：观察、器测和查验安装技术统计。 电信等专用房及设备静电防护 1 确保项目：用材及接地电阻必需符合设计要求。 2 基础项目：电信等专用房及设备防静电方法还应符合以下要求: 合格：除计算机机房静电防护装置安装所要求内容外，机房内通信设备及供电设备正常不带电金属部分，应有保护对地接通；数字通讯设备和模拟通信设备保护地线不得串联；各保护线截面为3595平方毫米多股铜导线。综合接地电阻Ri1。 优良：在合格基础上，接地母线为截面积120mm 铜排，接地线两端接点电气接触良好，有防腐处理。 3 检验范围：全方面检验。 4 检验方法：观察、器测和检验安装统计。 易燃易爆场所防雷设施建设质量标准 生产和储存民用爆破器材、火药等场所防雷设施安装 民用爆破器材生产场所防直击雷设施标准 1 确保项目：同接闪器、引下线和接地装置安装中确保项目。 2 基础项目：应符合以下要求: 合格：除接闪器安装、引下线安装和接地装置安装中要求内容外，避雷针安装数额和高度，四面距离，应能满足按滚球法确定保护范围。 优良：在合格基础上，避雷针按滚球法确定保护范围能将整个生产场所完全包围，且确定保护范围交叉点（面）高度应大于生产场所最高建筑物高度。 3 检验数量：全数检验。 4 检验方法：观察、器测，计算和检验安装技术统计。 民用爆破器材或引信、火药等生产场所防感应雷技术处理标准 1 确保项目：用材和接地电阻必需符合设计要求。 2 基础项目：这类危险场所防感应雷技术处理还应符合下列要求： 合格：多种室外架空管道，每距25m，应有一处接地，在进入室内处，应和防感雷接地装置连接；平行敷设间距100mm管道或长金属物等，其跨接点间距30m，交叉净距100mm之处有跨接；长金属物弯头、阀门等连接处过渡电阻0.03；引入危险建筑场物（场所）电源线路，零线反复接地电阻10，引入端电缆金属外皮接地电阻10；电缆和架空线换接杆上装有避雷器，并和电缆金属外皮、绝缘子铁脚等连接一起接地；室内全部金属物体全部有接地。 优良：在合格基础上，室内部署有闭合回路接地干线，危险建筑物外有闭合回路接地体，每距20m和室内干线有一处连接，且连接点最少有2处，接地电阻均10。 3 检验数量：全数检验。 4 检验方法：观察检验和实地器测。 民用爆破器材和火药等生产、储存场所防静电安装标准 1 保护项目：现场制作件和接地安装必需符合设计要求。 2 基础项目：防静电技术处理还应满足以下要求： 合格：有可能积聚静电金属设备、管道及其它导电物体或供电设备不带电金属部分，全部有接地，且接地电阻100；各静电连接线截面应35mm ，连接线两端接触良好，有防腐方法，连接线导电性能良好，全部静电连接线不得串联，应各自接到防静电接地装置上。 优良：关键金属设备有2处以上反复接地，且接地连接线和接地装置之间设有一个1M限流电阻；当防静电接地装置和防感应雷接地装置共用时,其综合接地系统接地电阻应4。 3 检验数量：全数检验。 4 检测方法：观察、器测和检验施工统计。 液化气、氢气等易燃易爆气体危险场所、环境防雷设施建设质量标准 易燃、易爆气体危险环境（场所）防直击雷设施安装 1 确保项目：除民用爆破器材生产场所防直击雷设施标准要求内容外，接闪器保护范围和气罐制作质量均必需符合设计要求标准。 2 基础项目：应符合以下要求： 合格：除民用爆破器材生产场所防直击雷设施标准所要求内容外，生产液化气、氢气等易燃、易爆气体建筑物防直击雷设施部署和安装，应符合GB50057-94中所列一类防雷等级标准，生产间设置避雷网格应为55或64(m),接地体应为地网，充装间或储存间应设置有避雷带或大于1010或128避雷网格，接地体应为复合接地体或地网。气罐区避雷针（塔）安装位置和设置数额应足以将整个罐区安全覆盖，各避雷针接地装置单独设置。 优良：除民用爆破器材生产场所防直击雷设施标准要求标准外，罐区装有钢屋架,钢屋架和罐区地网应接通连为一体，接地电阻值为1。 3 检验范围：全方面、全数检验。 4 检验方法：观察、仪器测定，绘图计算和查验施工统计。 易燃、易爆气体危险环境场所防感应雷、雷电波侵入及静电装置安装 1 确保项目：用材、接地电阻必需符合设计标准。 2 基础项目：防感应雷、雷电波侵入和静电设施安装还应符合以下要求： 合格：多种输气管接地应符合设计要求，各接头、法兰盘有铜片（线）跨接，过渡电阻0.03，气站或生产间内多种金属管道，金属构架、电缆金属外壳和室外架空管道、金属构架两端均应接地，接地电阻均10。可能产生静电危害设备、管道、卸车台等和室外输气管道经过建筑物进出口处，在不一样爆炸危险环境边界、管道分支处及管道每间50-80m,均设有防静电接地,气罐静电接地不少于两处，且应和地网相连，静电接地装置单独安装，其电阻应30，和防感应雷地共装置时，其电阻应10，和地网相连时，其电阻4。多种接地现场制作件应符合设计要求。电缆直接引入低压线路，入户端电缆金属外皮有接地；电缆和架空线转换处，装有避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具均连在一起接地，埋地全部金属管道，在进入建筑物处和接地装置连通。装卸接头和金属管道间跨接线截面6mm 。 优良：在合格基础上，各接头接触面和导电稳定性完全满足泄流要求，各接点防腐良好，各接地连接线无一处串联，接地电阻均4，泵房多种接地齐全。 3 检验范围、数量：全方面、全数检验。 4 检验方法：观察，器测和检验隐蔽工程施工统计。 石油库、加油站等易燃油品类场所防雷设施建设质量标准 易燃油品类场所防直击雷设施安装要求 1 确保项目：接闪器保护范围、用材及接地电阻必需符合设计要求。 2 基础项目：应符合以下要求： 合格：除民用爆破器材生产场所防直击雷设施标准要求内容外，易燃油品类场所防直击雷设施部署和安装尚应符合GB50057-94第3.2.1条标准。金属油罐壁厚4mm时，应装有防直击雷设备；当壁厚4mm时，可不装设。金属油罐环型防雷接地距罐体距离3m。非金属油罐装有阻火器和呼吸阀，必需处于接闪器保护范围之内。人工洞石油库油罐金属呼吸管和通风管露出洞外，应有独立避雷针保护，保护范围应高出管口2m，针距管水平距离大于3m。避雷针尖端应设在爆炸危险空间之外。 优 良：在合格基础上，油罐接地点沿油罐周长间距30m，防腐均匀；独立避雷针和被保护物水平距离4m，接地电阻均10欧。 3 检验范围、数量：全方面、全数检验。 4 检验方法：观察，器测，绘图计算和检验隐蔽工程施工统计。 易燃油品类场所防感应雷设施安装标准 1 确保项目：油品容器及隶属装置制作质量必需符合设计要求，防感应雷设施安装必需符合施工技术规范。 2 基础项目：易燃油品类场所防感应雷设施安装还应符合以下要求： 合格：金属油罐阻火器、呼吸阀、量油孔、人孔、透光孔等金属附件应保持等电位连接。输油管法兰、阀门等连接处应有铜片跨接，法兰为5根以上螺栓连接时,过渡电阻应0.03；进入人工洞石油库金属管路，埋地长度距洞口小于50m或不埋地时，在洞外应有两处接地，电阻20，两点间距应100m。铁路装卸油品设备(包含钢轨、管路、鹤管、栈桥等)均应作电气连接并接地，Ri10。地上钢油罐温度、液位等测量装置，应采取铠装电缆等和罐体作电气连接，铠装电缆埋长度50m。动力照明和通讯线路引入人工洞内，其防感应雷方法同易燃、易爆气体危险环境场所防感应雷装置安装要求。 优良：在合格基础上，跨接用材均为铜材，截面25mm ，各焊点无虚焊，各接点防腐良好。 3 检验范围、数量：全方面、全数检验。 4 检验方法：观察、器测和检验施工统计。 易燃油品类场所防静电装置安装标准 1 确保项目：静电接地装置必需符合设计要求。 2 基础项目：应符合以下要求： 合格：储存甲、乙、丙A类油品钢油罐和非金属油罐，全部有静电接地，非金属油罐设置有防静电导体，且和金属管线有良好连接；油品装卸场所，应有防静电装置：地上和管沟敷设油管始、末端，分支处及直线间隔20-30m处，应设置防静电接地装置，Ri30。管线、机泵、发电房等金属导体，均应有防静电接地，大型罐区地网接地电阻应4。 优良：在合格基础上，防静电跨接线截面均25mm ，静电接地装置和防感应雷接地装置共用时，接地电阻Ri10。和地网接通时Ri1。 3 检验范围、数量：全方面、全数检验。 4 检验方法：观察、器测和检验施工统计。 防雷装置检测实施细则第一章 总 则第条 为降低和预防雷击危害，保护国家和人民生命财产安全，规范全省防雷设施检测工作，确保检测质量，依据省气象条例、省防雷减灾管理措施，特制订本细则。第二条 全省各级检测机构依据中国国家标准建筑物设汁规范(GB5005794)(以下简称规范及现行相关技术规范、标准，并严格按各级检测机构制订质量管理手册开展工作。第三条本细则适适用于省各级防雷检测机构使用。第二章 检测项目第四条 建筑物（含构筑物，下同）防雷类别判定依据建筑物关键性、使用性质、发生雷电事故可能性和后果，根据防雷要求分为三类。对各类建筑物防雷分类判定见建筑物防雷设计规范GB5005794。第五条 建筑物防雷装置施工图设计文件审查防雷装置施工图设计文件审查由设计审查室负责。审查一、二、三类新建、已建建筑物防雷设计是否有防直击雷和雷电波入侵方法。对第一类和规范第2.0.3第四、五、六款二类防雷建筑尚应审查是否采取防雷电感应方法。防雷装置施工图设计文件审查分图纸和现场审查。关键依据防雷类别审查其防雷是否满足规范要求，图纸是否规范，说明是否正确，设计单位是否含有资格，现场审查关键是审查是否按设计施工图施工，并最终经过现场检测判定设施性能。审查完成后通知检测站根据审查结果进行现场跟踪检测。第六条建筑物防雷装置检测。1、建筑物几何尺寸。表征建筑物外形结构特点，同时也可为避雷装置检测提供相关参数确定或判定依据建筑物长、宽、高、半径等。因为建筑物不一样，本细则对建筑物几何尺寸测量作以下要求（见附图）。(1) 天面尺寸测量根据“常见天面形状测量示意图”测量天面尺寸(2) 高度根据“高度测量示意图”测量建筑物高度。(3)、建筑物几何尺寸测量要求A 单位：m，仪器：皮尺(长、宽、高)，正确度0.01m(高，正确度0.2m，量程0-70m)。量0-50m，视距测高仪B 天面尺寸在参考设计图情况下在地面进行测量，有特殊造型天面时才在天面测量。C 地面测量长、宽要求在距地1.2m高处测量，皮尺应保持平直，用皮尺测高时应保持垂直，用皮尺测量几何尺寸时必需两人读数，当两人读数误差小于0.1m时，只作一次测量并统计，误差大于0.1m时，应复测，直至满足误差要求。用视距测高仪测量高度时，最少选两档测距测量，两次测量误差小于0.2m，不然复测，直至满足误差要求。(4)、判定：建筑物几何尺寸没有标准，不作是否合格判定。2、按闪器类型接闪器类别有避雷针、避雷带、避雷网、避雷线等，依据设计图和现场目测确定同建筑物可选择不一样类型接闪器，故接闪器只作统计，不作判定。3、接闪器有效高度按闪器有效高度指接闪器高出被保护物平面高度。(1)、避雷针有效高度避雷针高度被保护物高度。(2)、避雷针高度、被保护物高度单位为m，用视距测高仪测量，正确度0.2m，同一目标须选两档测距测量，两次测量误差应小于0.2m，不然复测。测量人应保持在同一平面上对避雷针和被保护物进行测量。(3)、避雷线有效高度避雷线最低点距地高度-被保护物高度。(4)、避雷线最低点投影点即是避雷线两支杆最低所在点，按上述方法，用视距测高仪即可测出避雷线最低点和被保护物高度。测量方法及要求同前。(5)、避雷带有效高度：避雷带有效高度是避雷带高出被保护屋面高度。对于平物屋面避雷带，其高度要求只能在0.10.3m之间，对敷设在女儿墙上避雷带，其高出女儿墙高度没有标准。(6)、平屋面避雷带高度用钢卷尺或皮尺测量，正确度为0.001m，长边每隔10-15m选一点测量，短边只选一点测量，每点测量误差应小于0.005m，不然复测。女儿墒避雷带不作高度测量。(7)、避雷针、避雷线和非平面避雷带高度只是作为计算保护范围基础参数，不作是否合格判定；新建建筑物屋面避雷带有效高度必需符合设计要求，年检建筑物屋面避雷带高度应一致，无高低不一致现象，不然判定为不合格。4、接闪器规格(1)避雷针应采取圆钢或焊接钢管制成，其规格应符合下列要求：针长lm以下时，圆钢直径12mm，钢管直径20mm；针长1-2m时，圆钢直径16mm，钢管直径25mm；烟囱顶上针，圆钢直径20mm，钢管直径40mm。(2)避雷网和避雷带材料及规格避雷网和避雷带应采取圆钢或扁钢，其规格应符合下列要求：圆钢直径8mm 扁钢截面48mm2 厚度4mm。(3)烟囱顶上避雷采取圆钢扁钢圆钢直径l2mm。 扁钢截面lOOmm2 厚度4mm。(4)用游标卡尺测量，正确度0.02mm，避雷针直径应作两次反复测量，其误差小于0.1 mm，不然复测，避雷带规格测量长边最少每隔15-20m选一点，短边最少选一点测量，每一测点应作两次反复测量，其误差小于0.1mm。(5)避雷针直径满足其最小规格要求时，判定合格，不然判定不合格。当避雷带任边测量结果达不到最小规格要求时，即判定不合格5、接闪器网格尺寸：(1) 规格要求，一类5m5m或4m6m，二类10m10m或8m12m，三类20m20m，或当宽度不超出20m时，天面四面设环形避雷带。(2) 测量仪器为皮尺，正确度0.01m，测量误差为0.05m。(3) 测量时同一天面应选不相邻两块网格测量，每边测两次，误差应小于0.05m，不然复测。对第三类建筑物，当日面宽度小于20m时，因无须安装网格，故可不测量，只作“环形带”统计。(4) 当日面网格尺寸达成要求要求时，判定合格，不然判定不合格；小于20m，若为“环形带”判定合格，若不为“环形带”判定不合格。6、均压环垂直距离第三类建筑物宽度(1) 第、第二、第三类防雷建筑物，当高度超出其滚球半径时，其超出部份每隔12m均沿建筑物墙体四面敷设均压带。(2) 均压带间距用皮尺测量，正确度0.1m，测量误差0.2m，选择不相邻两墙面测量，每墙面测量自上而下进行。(3) 每层均压带间距小于12m时，判定合格。其中任一层均压带间距大于12m时，判定不合格。7、引下线(1)规格圆钢直径8mm烟囱上引下线扁钢截面48mm2 扁钢厚度4mm 圆钢直径l2mm 扁钢截面l00mm2 厚度4mm机房引下线 多芯铜线截面35mm2(2)采取多根引下线时，应在各引下线距离0.31.8m之间装设断接卡。各引下线之间距离应12m(类）、18m(二类）、25m(三类）。(3)测量仪器：游标卡尺，精度0.02mm。引下线检测，其测量许可误差为：圆钢及钢管直径0.5mm 扁钢厚度0.1 mm(4)每根引下线距地0.1-0.5m处，任选点测量两次，当全部引下线达成要求时，判定合格，不然为不合格。(5)引下线间距用皮尺测量，正确度0.1m，测量误差0.2m，每次测量复读两次，合乎要求判定合格，不然不合格。8、突出屋面金属物是否接地依据建筑物防雷建筑设计规范GB5005794要求，突出屋面金属物(如水箱、架空管道等)均应作接地处理，检验方法是目测和仪表实测，关键看其是否作了单独按地处理或和屋面避雷针、带、网等作了可靠焊接，若做了接地处理，判定合格，未作按地处理或连接不好，判定不合格。9、突出屋面非金属是否受防雷保护突出屋面非金属物是否受防雷保护关键指屋面非金属物是否在其上安装有接闪器并接地。检验方法是目测，受到保护或装有接闪器并接地，判定合格，不然不合格。10、按地电阻测量(1) 技术要求： 一、二类防雷建筑物每组接地装置接地电阻R10每组接地装置接地电阻R30。(2) 测量仪器： M4102、ZC-8，正确度0.2。(3) 测量方法：按仪器使用说明书操作，每组接地装置测量位置不变情况下反复测量两次，其误差应小于0.2，不然复测。如出现观量数据靠近标准值时，应在最少两个选不相邻两个不一样方向进行测量。(4) 每组接地装置接地电阻全部达成技术要求时，可判定合格，不然判定不合格。(5) 接地电阻测量布线方法测量地网接地电阻时，通常使用布线方法通常是直线法，另一个方法就是三角形法，或称夹角法。 电极直线部署法： 电流极和接地体边缘距离d13 =4-5倍地网对角线长度，d12= 50%-60% d13。测量 时，将电压极沿接地体和电流极连线上移动三次，每次移动距离为d135%，三次测得数差值小于5%即可。然后取三次平均即为接地电阻值。在土壤电阻率均匀地域，d13=2D ，d12=1.2D 。 电极三角形法： 通常取d13= d122D 夹角30测量微波站地网时,根据其行业标准,必需采取电极三角形部署, 且 d13=d124-5D 实践表明:三角形法测量所得接地电阻值小于直线法所测得接地电阻值。不过用直线法所得接地电阻值比较可信。测量大型地网时，应用电压、电流表法，电极采取三角形部署。 对测量仪表要求（1） 表内阻：因为表内阻直接影响测量读数，在要求因为表内阻引发误差小于2%时，表内阻应等于或大于电压极内阻50倍。（2）表计正确级： 测量接地电阻所用电压表、电流表、电流互感器等正确级，不应低于0.5级。(共分为7级)导线截面：测量时电压级引线截面不应小于1.0-1.5平方毫米；电流极引线截面积由电流值大小而定，以每平方毫米5A为宜。和被测接地体连接导线电阻，应小于接地电阻2-3%，并要求接地体引线处需除锈处理，接触良好，以免测量误差。11、按地体规格测量(1) 技术要求：人工垂直接地体应采取角钢、钢管、或圆钢。 人工水平接地体应采取扁钢或圆钢。其规格以下：圆钢直径10mm 扁钢截面100mm2 厚度4mm 角钢厚度4mm 钢管厚度3.5mm人工垂直接地体规格检验，通常采取查阅基建资料、施工验收图方法取得数据，该数据在填写时加小括号，表明非直接测量数据，只作参考用。但如有条件可直接测量时，应如实测量并统计。测量仪器、测量方法和判定标准同接闪器规格测量。12、屋面放散管及室内设计是否接地检验(1)技术要求：规范要求，第一类和第二类第3、2、1条，四、五、六款防雷建筑物，屋面放散管及室内设备均应作防雷电感(2)测量方法：目测屋面放散管，室内设备是否接地。若有接地且接地电阻小于10，判定合格，不然不合格。13、平行管、线跨接间距(1)技术要求：当平行金属管、线净距离小于100mm时，每隔30m应作一次跨接。(2) 测量方法：用皮尺（正确度0.1m）测量跨接间距，每一间距复读两次，误差小于0.1m，达成要求时，判定合格，不然判定不合格。14、架空管、线接地间距测量(1)技术要求：架空金属管道、线路进出建筑物处及每隔25m应作接地处理，接地电阻R20。(2)检测方法：用皮尺（正确度0.1m）测量接地间距，每一间距复读两次，误差小于0.2m，接地电阻同前。(3)接地间距和接地电阻均达成要求时，判定合格，不然判定不合格。15、低压线路埋地长度测量(1)技术要求：低压线路埋地长度L2，为土壤电阻率，可经过查表得出，再计算出L值。且必需大于15m。(2)检测方法：用皮尺（正确度0.1m）测量接地间距，每一间距复读两次，误差小于0.2m，接地电阻测量同前。(3)接地间距和接地电阻均达成要求时，判定合格，不然判定不合格。15、低压线路埋地长度测量(1)技术要求：精度0.1m，测量值应是实际长度，测量数据应复读两次，误差小于0.5m。(2)测量仪器：皮尺，精度：0.1m，测量值应是实际长度，测量数据应复读两次，误差小于0.5m。(3)当测量值达成计算值且大于15m时，判定合格，不然判定不合格。16、线路怎样端金属管线是否接地检验线路入户端金属管线是否接地经过目测判定，有接地判定合格，无接地判定合格，无接地判定不合格，此项不作接地电阻测量。17、电源入户处是否安装避雷器检验电源入户处是否安装避雷器经过目测判定，有判定合格，无判定不合格。18、避雷器接地电阻检测避雷器接地电阻技术要求及检测方法判定标准同前。19、避雷器开启电压、漏电流检测开启电压、漏电流用防雷元件测试仪器测试，正确度2V，0.1A,每片压敏电阻测试两次，误差小于5V，0.5A为合格，不然为不合格。第七条石油类设施避雷装置检测1、避雷针高度测量同第6条第3款。2、避雷针和被保护物距离(1)避雷针和被保护物最近直线距离标准3.0m，和被保护物最远距离没有标准。(2)测量用具：皮尺，正确度：0.1m，每次测量需复读两次，误差0.1m。（3）当避雷针和被保护最近直线3.0m时，判定合格，不然不合格。和被保护物最远距离只作测量不作判定。3、避雷针保护半径(1)避雷针保护半径按滚球法计算按GB50057-94标准附录四计算（2）避雷针距被保护物最远处再避雷针保护范围内时，即判定合格，不然不合格。4、雷针规格、引下线规格及罐体引下线规格测量同第6条第4款、第6条第7款。5、接地地电阻测量防雷设施接地电阻小于10，测量要求同第6条第10款。6、行管道跨间距测量要求和第6条第13、14款相同。7、电源线是否装避雷器和第6条第17款要求相同。第三章 检测程序第八条检测过程1、现场检测必需有两名以上持证人员参与。2、检验所用仪器设备，确保其性能完好，并在检定周期内。3、查阅被检测建筑物或设施基建档案，包含设计图纸，施工图及完工图。4、对被检测防雷设施进行现场勘查。对本细则第6条、第7条要求检测项目进行检测判定。第九条原始统计及数据处理1、避雷装置检测原始统计(1)检测使用原始统计为省防雷减灾办公室统一制订表格，如实记载对防雷装置检测结果。(2)检测数据有效位数和检测系统仪器设备精密度相适应，不足部分以“0”补齐，以使测试数据有效位数相等。(3)原始统计表应在检测过程中由检测过程中由检测员如实填写，内容填写完整，经复核人员认真复核后，由检测人员和复核人员署名认可。(4)统计一律用钢笔填写，不准用铅笔和圆珠笔填写。不许可随意涂改、删减。若复核发觉某一数据统计有疑问时，现场对该项进行复测或经检测人员认定确系统计错误需更改或作废时，应在有二名以上检测人员监督情况下，在被改数据栏画上两条水平线，将正确数据填写在该栏被改数据上方，并加盖更改人印章。(5)原始数据在检测汇报发出同时，由检测员交技术资料报关员归档，保留期二年。(6)原始统计标准上不许可外单位查阅、抄录。当发生检测争议或出现检测质量事故时，受检单位要求出具公证性证实时，应经技术责任人同意后，方可查阅，并加盖检测站公章。(7)原始统计采取领用、交回制度。统计要编页码，不
