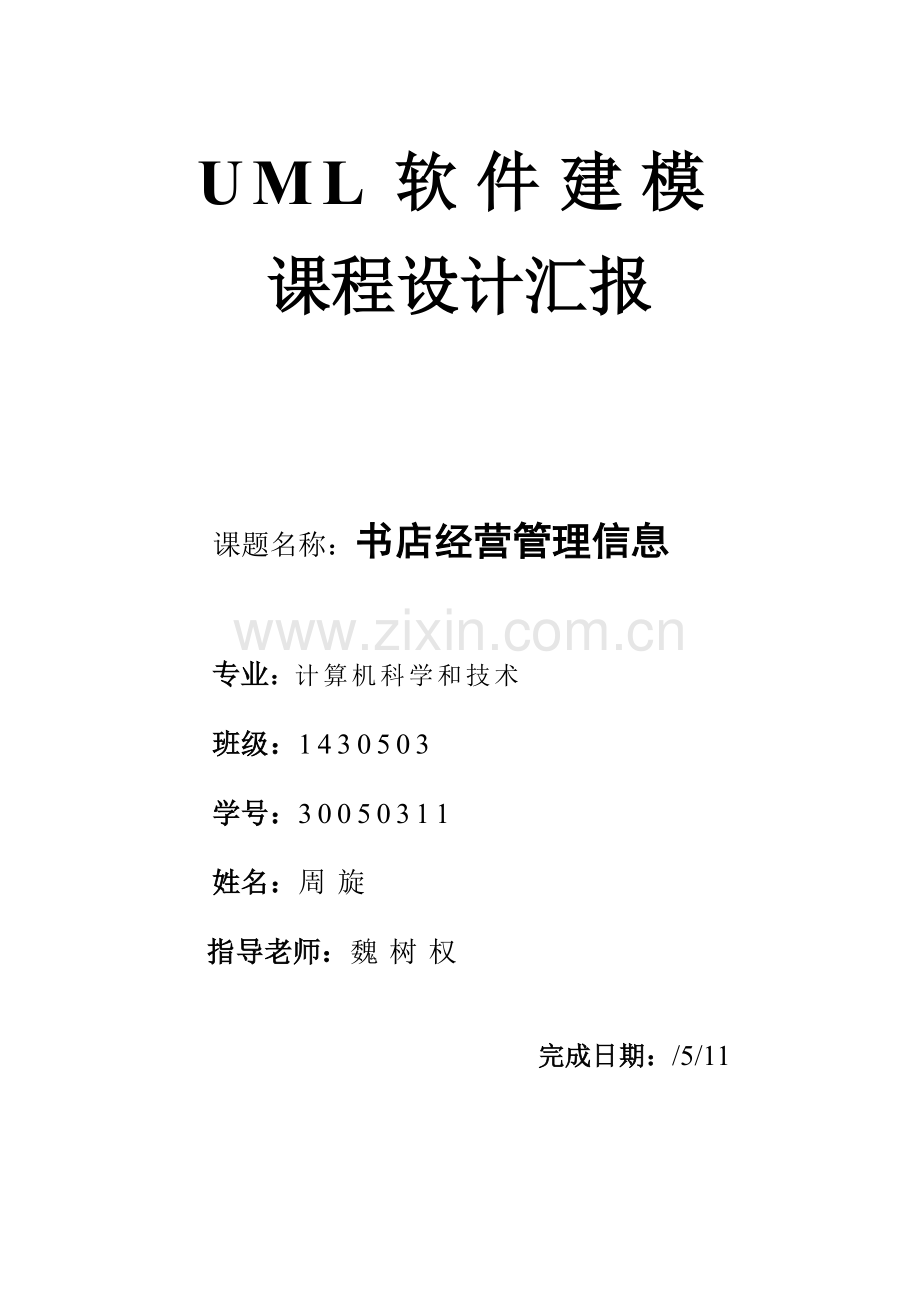

UML软件建模
课程设计汇报

课题名称：书店经营管理信息

专业：计算机科学和技术
班级：1430503
学号：30050311
姓名：周旋
指导老师：魏树权

完成日期：/5/11
目录
1 系统需求 2
2 需求分析 3
2.1 识别参与者 3
2.2 识别用例 3
3 静态结构模型 5
3.1 定义系统对象 5
3.2 定义用户界面类 5
3.3 建立类图 6
4 动态行为模型 8
4.1 创建系统次序图（协作图） 8
4.2 创建系统状态图 9
4.3 创建系统活动图 10
4.4 创建系统时序图.......................................................................................... 13
5 物理模型 13
5.1 创建系统组件图 13
5.2 创建系统布署图 14
6总结 15

1 系统需求
书店管理系统业务描述：
网上书店提供给大家愈加便捷购书模式。从网上书店
系统不一样参与者角度 ,能够将其系统功效分为前台和后台两大功效模块。
经过对电子商务网站及网上书店考察、分析和实际市场调查，要求本系统含有以下功效：
l 统一友好操作界面，能确保系统易用性。
l 规范、完善基础信息设置。
l 图书分类详尽，可按不一样类别查看商品信息。
l 按图书大类及图书名称进行模糊查询。
l 实现网上购书。
l 新书及特价图书展示。
满足上述需求系统关键包含下面多个模块：
用户登录

在线购书

用户注册登陆
察看图书具体
购置
图书查询
察看订单信息
查看购物车
在线购书

图 1.1系统功效需求

2 需求分析
2.1 识别参与者
在书店管理系统中，需要销售者和用户参与。销售者能够有自己用户名和密码对网站后台进行维护和更新。用户能够注册也能够登录来对图书进行浏览和购置，确定购置后经过转账汇款。网站需要一个专门管理者进行日常维护和管理，所以需要有系统管理员参与。
参与者有销售者和用户和系统管理员，销售者也能够替换系统管理员功效。
2.2 识别用例
（1）管理员用例图
从图中能够清楚地看到泛化关系和各个参与者所参与用例。

（2）用户参与用例图
用户参与者用例图以下图所表示。

3 静态结构模型
3.1 定义系统对象
管理员，用户，购物车，图书。
3.2 定义用户界面类
管理员登录边界类图：

用户边界类图

3.3 建立类图
各类之间关系：
类不是单独一个模块，各个类之间是存在联络。网上书店系统各个类之间联络以下图：

销售
购书id
用户id
购书量
送货地点

管理员 用户

书
书名
书id
作者
出版社
类别
价格
库存量
介绍

购物车
书号
数量
单价

付款
用户id
应付金额

4 动态行为模型
4.1 创建系统次序图（协作图）
系统及管理员登录次序图：

用户买书次序图：

用户结账次序图：

4.2 创建系统状态图
(1)订单状态图
管理员对订单管理经过查询后台数据库中订单及预订书籍订单，进行统计，然后通知供给商进行供货，具体过程以下图所表示：

(1)用户购置商品状态图

4.3 创建系统活动图
(1)用户注册活动图：

(1)购置图书活动图：
假如用户想要买书，则应先登录，然后查询自己所需要书，假如则加入购物车，假如没有，则能够经过预订书籍功效，通知管理员补货，当所需书籍选购结束以后，申请结帐，结帐时，系统判定用户等级，假如是会员，则能够享受折扣优惠，假如是一般用户则不能享受优惠，然后转帐支付，完成购书过程。具体过程以下图所表示:

(2)管理员订单状态图
管理员对订单管理经过查询后台数据库中订单及预订书籍订单，进行统计，然后通知供给商进行供货，具体过程以下图所表示：

4.4 时序图
4.4.1用户订购时序图以下所表示：

4.4.2用户删除订单时序图以下所表示：

管理员处理订单时序图以下所表示：

5 物理模型
5.1 创建系统组件图

5.2 创建系统布署图

6总结
本文叙述了一个基于WEB网上图书销售系统，基础上表现了电子商务各方面优点。我所设计网上书店，关键是电子商务进行初步探讨和设计。在设计过程中，我初步了解了UML优点和优异之处，了解她能够自动生成代码功效。
在设计和制作网上书店过程中，培养了自己综合能力和从全局考虑思想。这个网上书店系统功效是很强大，但出于自己水平有限，作为一个网上书店系统，该项目上有部分不完善和函待改善之处，有好多东西考虑不周，功效模块不是尤其完善。
经过此次课程设计编写，对本期课程进行了系统复习和应用，加深了对书上知识了解。
