电梯安装工程施工工艺规定
-10-11 14:16
摘要：为了加强建筑工程质量管理，统一公司电梯安装工程施工工艺，保证工程质量，制定本工艺原则。本工艺原则合用于电力驱动曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。本工艺原则不合用于杂物电梯安装工程。
核心字：电梯安装工程 施工工艺
1 总则
1.1 为了加强建筑工程质量管理，统一公司电梯安装工程施工工艺，保证工程质量，制定本工艺原则。
1.2 本工艺原则合用于电力驱动曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。本工艺原则不合用于杂物电梯安装工程。
1.3 本工艺原则应与国标《建筑工程施工质量验收统一原则》GB50300-、《电梯工程施工质量验收规范》GB50310-配套使用。
1.4 本工艺原则是对电梯安装工程质量最低规定，所规定项目都必要达到合格。
1.5 电梯安装工程质量验收除应执行本工艺原则外，尚应符合现行关于国标规定。
2 术语
2.1 电梯安装工程
电梯生产单位出厂后产品，在施工现场装配成整机至交付使用过程。
注：本工艺原则中“电梯”是指电力驱动曳引式或强制式电梯、液压电梯。
2.0.2 电梯安装工程质量验收
电梯安装各项工程在履行质量检查基本上，由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运营考核，并对主控项目全验和普通项目抽验，依照本工艺原则以书面形式对电梯安装工程质量检查成果做出确认。
2.0.3 土建交接检查
电梯安装前，应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本工艺原则规定进行检查，对电梯安装条件作出确认。

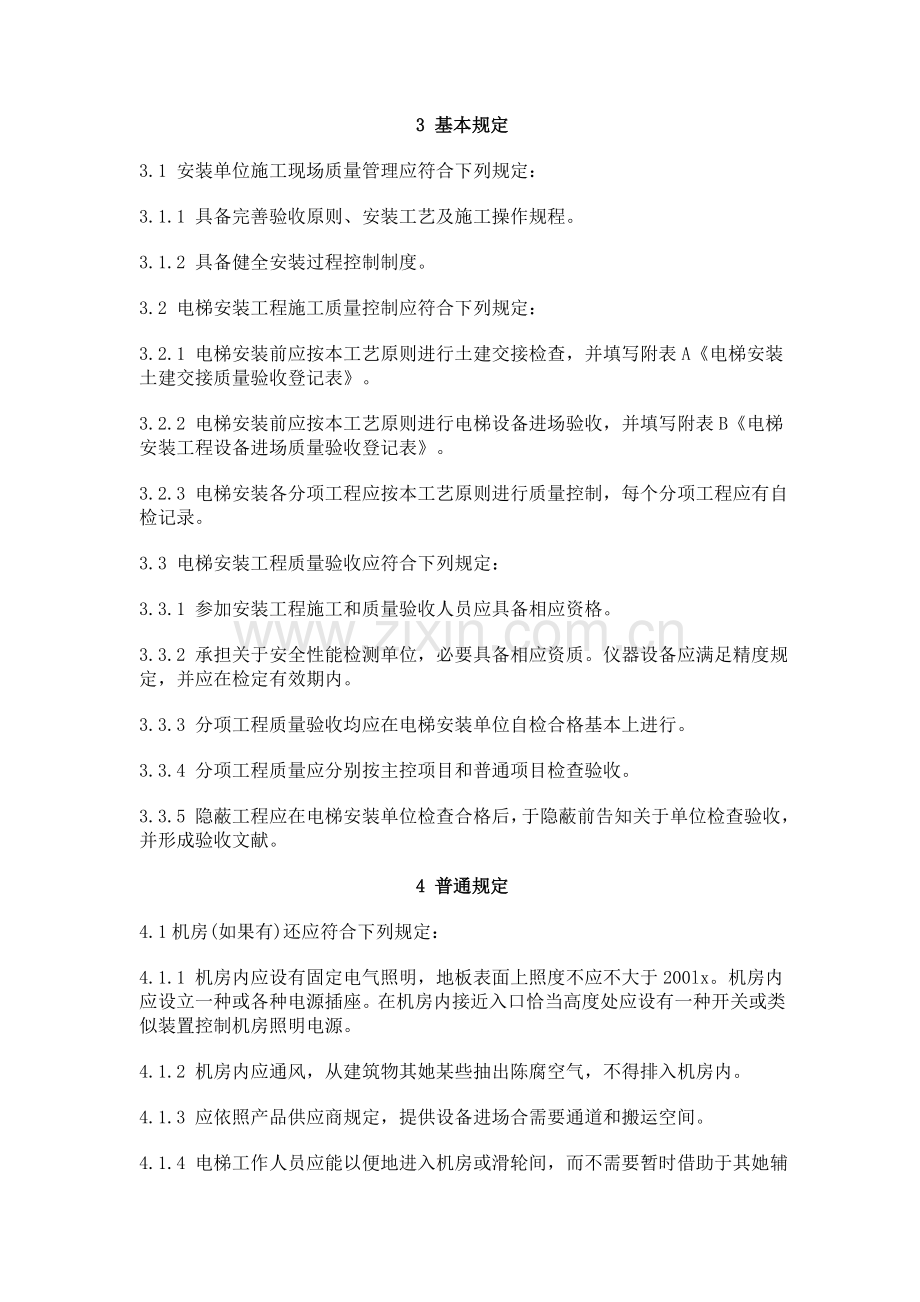

3 基本规定
3.1 安装单位施工现场质量管理应符合下列规定：
3.1.1 具备完善验收原则、安装工艺及施工操作规程。
3.1.2 具备健全安装过程控制制度。
3.2 电梯安装工程施工质量控制应符合下列规定：
3.2.1 电梯安装前应按本工艺原则进行土建交接检查，并填写附表A《电梯安装土建交接质量验收登记表》。
3.2.2 电梯安装前应按本工艺原则进行电梯设备进场验收，并填写附表B《电梯安装工程设备进场质量验收登记表》。
3.2.3 电梯安装各分项工程应按本工艺原则进行质量控制，每个分项工程应有自检记录。
3.3 电梯安装工程质量验收应符合下列规定：
3.3.1 参加安装工程施工和质量验收人员应具备相应资格。
3.3.2 承担关于安全性能检测单位，必要具备相应资质。仪器设备应满足精度规定，并应在检定有效期内。
3.3.3 分项工程质量验收均应在电梯安装单位自检合格基本上进行。
3.3.4 分项工程质量应分别按主控项目和普通项目检查验收。
3.3.5 隐蔽工程应在电梯安装单位检查合格后，于隐蔽前告知关于单位检查验收，并形成验收文献。
4 普通规定
4.1机房(如果有)还应符合下列规定：
4.1.1 机房内应设有固定电气照明，地板表面上照度不应不大于200lx。机房内应设立一种或各种电源插座。在机房内接近入口恰当高度处应设有一种开关或类似装置控制机房照明电源。
4.1.2 机房内应通风，从建筑物其她某些抽出陈腐空气，不得排入机房内。
4.1.3 应依照产品供应商规定，提供设备进场合需要通道和搬运空间。
4.1.4 电梯工作人员应能以便地进入机房或滑轮间，而不需要暂时借助于其她辅助设施。
4.1.5 机房应采用经久耐用且不易产生灰尘材料建造，机房内地板应采用防滑材料。
注：此项可在电梯安装后验收。
4.1.6 在一种机房内，当有两个以上不同平面工作平台，且相邻平台高度差不不大于0.5m时，应设立楼梯或台阶，并应设立高度不不大于0.9m安全防护栏杆。当机房地面有深度不不大于0.5m凹坑或槽坑时，均应盖住。供人员活动空间和工作台面以上净高度不应不大于1.8m。
4.1.7 供人员进出检修活板门应有不不大于0.8m×0.8m净通道，开门到位后应能自行保持在启动位置。检修活板门关闭后应能支撑两个人重量(每个人按在门任意0.2m×0.2m面积上作用1000N力计算)，不得有永久性变形。
4.1.8 门或检修活板门应装有带钥匙锁，它应从机房内不用钥匙打开。只供运送器材活板门，可只在机房内部锁住。
4.1.9 电源零线和接地线应分开。机房内接地装置接地电阻值不应不不大于4Ω。
4.1.10 机房应有良好防渗、防漏水保护。
4.2 井道还应符合下列规定：
4.2.1 井道尺寸是指垂直于电梯设计运营方向井道截面沿电梯设计运营方向投影所测定井道最小净空尺寸，该尺寸应和土建布置图所规定一致，容许偏差应符合下列规定：
1 当电梯行程高度不大于等于30m时为0～+25mm；
2 当电梯行程高度不不大于30m且不大于等于60m时为0～+35mm；
3 当电梯行程高度不不大于60m且不大于等于90m时为0～+50mm；
4 当电梯行程高度不不大于90m时，容许偏差应符合土建布置图规定。
4.2.2 全封闭或某些封闭井道，井道隔离保护、井道壁、底坑底面和顶板应具备安装电梯部件所需要足够强度，应采用非燃烧材料建造，且应不易产生灰尘。
4.2.3 当底坑深度不不大于2.5m且建筑物布置容许时，应设立一种符合安全门规定底坑进口；当没有进入底坑其她通道时，应设立一种从层门进入底坑永久性装置，且此装置不得凸入电梯运营空间。
4.2.4 井道应为电梯专用，井道内不得装设与电梯无关设备、电缆等。井道可装设采暖设备，但不得采用蒸汽和水作为热源，且采暖设备控制与调节装置应装在井道外面。
4.2.5 井道内应设立永久性电气照明，井道内照度应不得不大于50lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设立一控制开关。
4.2.6 装有多台电梯井道内各电梯底坑之间应设立最低点离底坑地面不不不大于0.3m，且至少延伸到最低层站楼面以上2.5m高度隔障，在隔障宽度方向上隔障与井道壁之间间隙不应不不大于150mm。
当轿顶边沿和相邻电梯运动部件(轿厢、对重或平衡重)之间水平距离不大于0.5m时，隔障应延长贯穿整个井道高度。隔障宽度不得不大于被保护运动部件(或其某些)宽度每边再各加0.1m。
4.2.7 底坑内应有良好防渗、防漏水保护，底坑内不得有积水。
4.2.8 每层楼面应有水平面基准标记。
5 施工准备
5.1 材料、成品、半成品、构配件进场验收和复试规定
5.1.1木质样板应选用无节、干燥、韧性强、不变形木材。并且应加上面刨光、平直。
5.1.2依照提高高度不同，样板横断面不小表5.1.2中所列数值。
样板横断面规定表5.1.2
提高高度（m）
厚度（mm）
宽度（mm）
≤20
20～60
＞60
40
50
60
80
100
100
注：表中规定尺寸为加工后净尺寸。
5.1.3加工后横断面不不大于100×100mm木方（架设样板）、角钢，M16膨胀螺栓，U形卡钉，钉子，琴钢丝，8#铅丝等。
5.2 施工机具、设备、施工现场规定
5.2.1主机机具：
电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗。
5.2.2作业条件：
1井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供图纸规定。
2脚手架平台最高点位于井道顶板下：1.5～1.7m处为宜，以便稳放样板。顶层脚手架立管最佳用四根短管，拆除此短管后，余下立管顶点应在最高层牛腿下面500mm处，以便于轿厢安装（图5.2.2.2）。
3脚手架排管档距以1.4～1.7m为宜，为便于安装作业，每层层门牛腿下面200～400mm处设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步至少辅2/3脚手板，各层交错铺板，以减小坠落危险（图5.2.3.a）。脚手架两端探出排管150～200mm，用8#铅丝将其与排管绑牢（图5.2.3.b）。
4脚手架必要通过安全技术部门检查，验收后，方可使用。
5现场施工用电、照明用电必要符合国标《施工现场暂时用电安全技术规范》规定。
6各层层门口必要设有良好防护门；并且各层层门口及每步脚手板上应保持干净、无杂物。
7实际测量顶层高度，底坑深度应与图纸相符，并核算与否能满足该梯越程规定。

图5.2.2.2

图5.2.3
6 施工工艺
6.1工艺流程：
搭设样板架→测量井道拟定基准线→样板就位,挂基准线
6.1.1搭设样板架：
1在井道顶板下面1.2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上（图6.1.1.1）。

图6.1.1.1
2若井道壁为砖墙，应在井道顶板下1.1m左右处沿水平方向剔洞，稳放样板木支架，并且端部固定（图6.1.1.2）。

图6.1.1.2
3样板支架方木端部应垫实找平，水平度误差不得不不大于3/1000。
6.1.2测量井道，拟定原则线。
1预放两根层门口线测量井道。普通两线间距为门净开度。
2依照井道测量成果来拟定基准线时，应注意问题：
（1）井道内安装部件对轿厢运营有无妨碍，如限速器钢绳，选层器钢带，限位开关，中线盒，随线架等。同步要考虑到轿门上滑道及地坎等与井壁距离，对重与井壁距离，必要保证在轿厢及对重上下运营时其运动某些与井道内静止部件及建筑构造净距离不得不大于30mm。
（2）拟定轿厢轨道线位置时，要依照道架高度规定，考虑安装位置有无问题。
道架高度计算办法如下（图6.1.2.2）：

图6.1.2.2
H＝L－A－B－C
其中H—道架高（左）；
L—轿厢中心至墙面（左）距离；
A—轿厢中心至安全钳内表面距离；
B—安全钳与导轨面距离（3～4mm）；
C—导轨高度及垫片厚度之和。
（3）对重轨道中心线拟定期应考虑对重宽度（涉及对重块，最突出某些），距墙壁及轿厢应有不不大于50mm间隙。
（4）对于先后开门（贯通门）电梯，井道深度≥层门地坎宽度×2＋层门地坎与轿厢地坎间隙×2＋轿厢深度。并应考虑井壁垂直状况与否满足安装规定。
（5）各层层门地坎位置拟定，应依照所放层门线测出每层牛腿与该线距离，通过筹划，应做到照顾多数，既要考虑少剔牛腿或墙面，又要做到离墙最远地坎稳装后，其上门立柱与墙面间隙不大于30mm而定。
（6）对于层门建筑上装有大理石门套以及装饰墙电梯，由于它们施工在后，因而拟定层门基准线时，除按照上述（5）进行考虑外，还要参阅建筑施工图，同步考虑利于门套及装饰墙施工。
（7）对两台或多台并列电梯安装时应注意各电梯中心距与建筑图与否符，应依照井道建筑状况，对所有层门批示灯，按钮盒位置进行通盘考虑，使其高低一致，并与建筑物协调，保证美观。
（8）对多台相对并列电梯拟定基准线时，除上述应注意事项外，还应依照建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度一致，两列电梯层门口相对一致，以保证电梯门套施工或土建大理石门套施工美观规定（图6.1.2.2.8）。
-10-11 14:19

图6.1.2.2.8
（9）拟定基准线时，还应复核机房平面布置。曳引机、工字钢、限速器、发电机、极限开关、选层器等电气设备布局有无问题，维修与否以便，并进行必要调节。
6.1.3样板就位，挂基准线：
1样板加工制造（图6.1.3.1）。样板木条应四周刨光、平直，按图纸规定组装，并用胶粘牢，将样板就位。
基准垂线共计10根，其中：
轿厢导轨基准线4根
对重导轨基准线4根
层门地坎基准线2根
为了简化施工，挂基准线也可以不采用整体样板，而采用在木方上直接钉木条法。但所采用材料必要符合本章第一节规定。
2无论采用样板法或直钉条法，一方面应按照第6.1.2条规定进行通盘考虑后，拟定出梯井中心线，轿厢架中心线，对重中心线(图6.1.3.1)，进而拟定出各基准垂线放线点，划线时使用细铅笔，核对无误,再复核各对角线尺寸与否相等，偏差不应不不大于0.3mm。样板或木方上木条水平度在全平面内不得不不大于3mm。
3在样板处，将钢丝一端悬一较轻物体，顺序缓缓放下至底坑。垂线中间不能与脚手架或其他物体接触，并不能使钢丝有死结现象。

图6.1.3.1
甲-对重在轿厢背面放置；乙-对重在轿厢侧面放置
A-轿厢宽；B-轿厢深；C-对重导轨架距离；D-轿厢架中心线至对重中心线距离；E-轿厢架中心线至距底后沿；F-开门净宽；G-轿厢导轨架距离；H-轿厢与对重偏心距离
1-铅垂线；2-对重中心线；3-轿厢架中心线；4-连接铁钉

图6.1.3.4
4在放线点处，用锯条或电工刀，垂直锯或划一V形小槽，使V形槽顶点为放线点，将线放入，以防基准线移位导致误差，并在放线处注明此线名称，把尾线在固定铁钉上绑牢（图6.1.3.4）。
5线放究竟坑后，用线坠替代放线时悬挂物体，任其自然垂直静止。如行程较高或有风，线坠不易静止时，可在底坑放一水桶，将线坠置于水或机油中，增长其摆动阻力，使线坠尽快静止（图6.1.3.5）。

图6.1.3.5
6在底坑上600～1000mm处用木方支撑固定下样板，待基准线静止后用U形卡钉将线固定于样板木上，然后再检查样板上各放线固定点各部尺寸、对角线待尺寸有无差别，拟定无误后，可进行下道工序（图6.1.3.6）。

图6.1.3.6
7 质量原则
7.1基准线拟定
拟定基准线时应考虑井道各方尺寸，尽量避免剔凿作业，又要保证运动部件与墙间隔符合规定；
7.2基准线稳固与校验
稳固基准线应在无风时进行，必要在基准线自然静止时才干稳固基准线，为保证其精度规定，稳固后应校验基准线间距及对角基准线尺寸，并用激光放线仪再次校验。
7.3.1基准线尺寸必要符合图纸，各线偏差不应不不大于0.3mm。
检查办法：尺量。
7.3.2基准线必要保证垂直。
检查办法：吊线、尺量。
7.4.1样板架水平偏差不得不不大于3/1000。
7.4.2并列电梯、层门中心距偏差不得超过20mm。
7.4.3相对电梯、层门中心线偏差不得超过20mm。
8 施工实验筹划
样板安装及基准线挂设完毕后进行放线尺寸检查测量记录。
9 安全生产、现场文明施工规定
9.1作业时防止物体坠落伤人。
9.2各层层门防护栏保持完好。
9.3进入井道施工应做好防护，防止坠落。
9.4在剔凿井道内壁及层门处楼层显示盒、呼梯盒孔洞时，应采用防尘办法，并及时清理垃圾。
10 成品保护
10.1各层层门防护栏保持良好，以免非工作人员随意出入。
10.2作业时防止物体坠落，避免砸坏样板。
10.3作业出入进道时，注意不碰层门口线；井内作业时，特别是电、气焊作业时，注意爱护基准线。
11 工程质量验收
样板安装及基准线挂设完毕后，按本工艺“7 质量原则”进行检查验收记录，并按附表C做好记录。
12 工程质量通病防治
12.1拟定轿厢导轨基准线时，应先复核图纸尺寸两者与否一致。不一致时应以实物尺寸为根据。并通过关于部门核验。
12.2每次作业前，均应复查一次基准线，确认无位移，与其他物体不接触后，方可作业。
12.3在剔凿井道内壁及层门处楼层显示盒、呼梯盒孔洞时，应采用防护办法并及时清扫脚手板，防止砸坏样板。
主编单位：淄博卓信建设项目管理征询有限公司
地址：山东省淄博高新技术开发区
邮编：255000
参编单位：山东同力建设项目管理有限公司
参编人员：李先立、
编制根据原则、规范：
（1） GB 7588—1995《电梯制造与安全规范》
（2） GB 8903—1988《电梯用钢丝绳》
（3） GN/T 10058—1997《电梯技术条件》
（4） GB/T 10059—1997《电梯实验办法》
（5） GB 50310—《电梯工程施工质量验收规范》
（6） GB 10060—1993《电梯安装验收规范》
（7） GB/T 12974—1991《交流电梯电动机通用技术条件》
（8） GB/T 13435—1992《电梯曳引机》
（9） JG/T 5009—1992《电梯操作装置、信号及附件》
（10） JG/T 5010—1992《住宅电梯配备和选取》
（11） 北京建工集团《建筑设备安装分项工程工艺原则（第二版）》
