(完整版)机械基础液压传动导学案

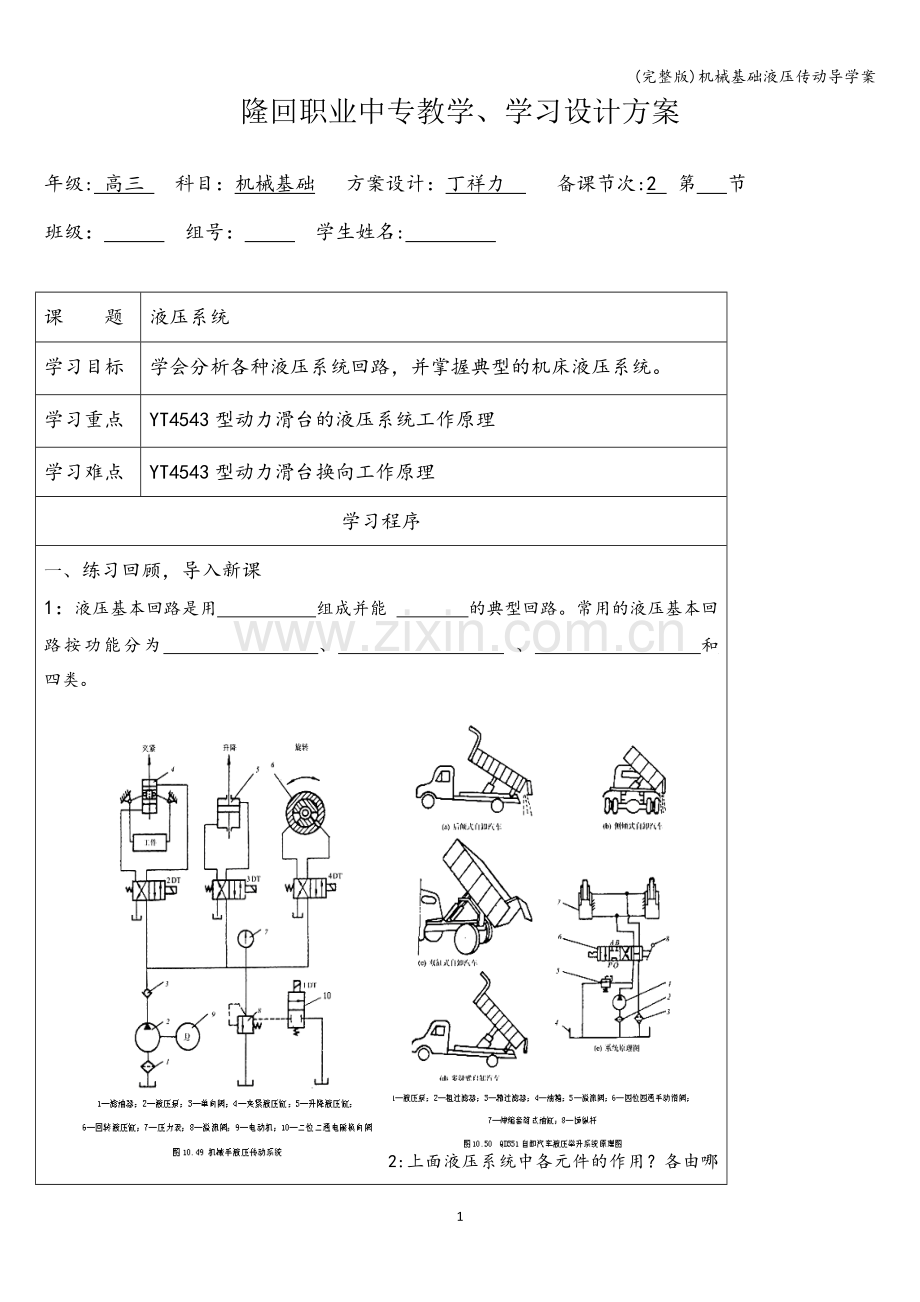

隆回职业中专教学、学习设计方案

年级: 高三 科目：机械基础 方案设计：丁祥力 备课节次:2 第 节
班级： 组号： 学生姓名:

课 题
液压系统
学习目标
学会分析各种液压系统回路，并掌握典型的机床液压系统。
学习重点
YT4543型动力滑台的液压系统工作原理
学习难点
YT4543型动力滑台换向工作原理
学习程序
一、 练习回顾，导入新课
1：液压基本回路是用 组成并能 的典型回路。常用的液压基本回路按功能分为 、 、 和 　　四类。

2:上面液压系统中各元件的作用？各由哪些基本回路组成？
导入：我们知道液压系统在生产中的重要性，那如何分析各种液压系统回路?

二、 明确任务，自主学习
明确本节课的主要学习任务,对照任务自学教材P247-P249,并完成以下练习
1、图12－37中各元件的名称：
名称:1、 2、3、 4、 5、 6、 7、
8、 9、 10、 11、12、13、 14、
2、各元件的作用?
3、该系统由哪些基本回路组成？
4、动作表：
元件
动作
YA1
YA2
YA3
行程阀10
压力继电器9
快进

第一工进

第二工进

快退

原位停止

5、各动作的进、回油路:
（1)、快进：

(2)、第一工进:

（3）、第二工进：

（4）、快退:

三、 合作探究,交流展示
1、 小组讨论:怎样分析液压系统，还有没有不清楚的东西,并考考对方.
2、 小组展示：任选一动作，说说其动作和进、回油。
3、 师生交流：学生提问，教师重点讲解讲、小结。

四、巩固练习，检测达标
自我评价：
你完成本节导学案的情况为（ )
A 很好 B 较好 C 一般 D 较差
当堂检测:
1、(1分） 换向阀可控制工作台前进、后退或启停。（ ）
2、（1分） 锁紧回路和调压回路均属于同一类控制回路。( ）
3、(1分) 用节流阀代替调度阀可使节流阀调速回路活塞运动速度不随负载变化而变化.（ )
4、(1分) 压力调定回路主要由溢流阀等组成。( ）
5、（1分） 溢流阀用作系统的限压保护、防止过载的安全阀的场合中,在系统正常工作时，该阀处于常闭状态。（ ）
5、（1分) 在系统正常工作时，减压阀的出口压力接近恒定。( ）

6、（1分） 在图中减压阀的图形符号是 。

A、 a图 B、b图 Cc图
7、（1分) 液压传动系统中常用的方向控制阀是 。A、节流阀 B、顺序阀 C、溢流阀D、换向阀
8、（1分） 调速阀是由 组成的.
A、可调节流阀与单向阀串接B、减压阀与可调节流阀串接
C、减压阀与可调节流阀并接 D、可调节流阀与单向阀并接
9、(1分） 方向控制回路的作用是 。
A、换向、锁紧 B、调压、减压 C、调速、切换
10(1分） 溢流阀起稳压、安全作用时，一般安装在 的出口处。
A、液压泵 B、换向阀 C、节流阀

4、 拓展延伸，课堂小结

拓展延伸：
如图所示液压系统能实现“快进—中速进给—慢速进给—快退-停止"的工作循环,试填写各电磁铁动作的顺序表.（通电+断电-）(10分）

电磁铁
动作
1DT
2DT
3DT
4DT
快进

中速进给

慢速进给

快退

课堂小结：

六、课后作业，自我提高
