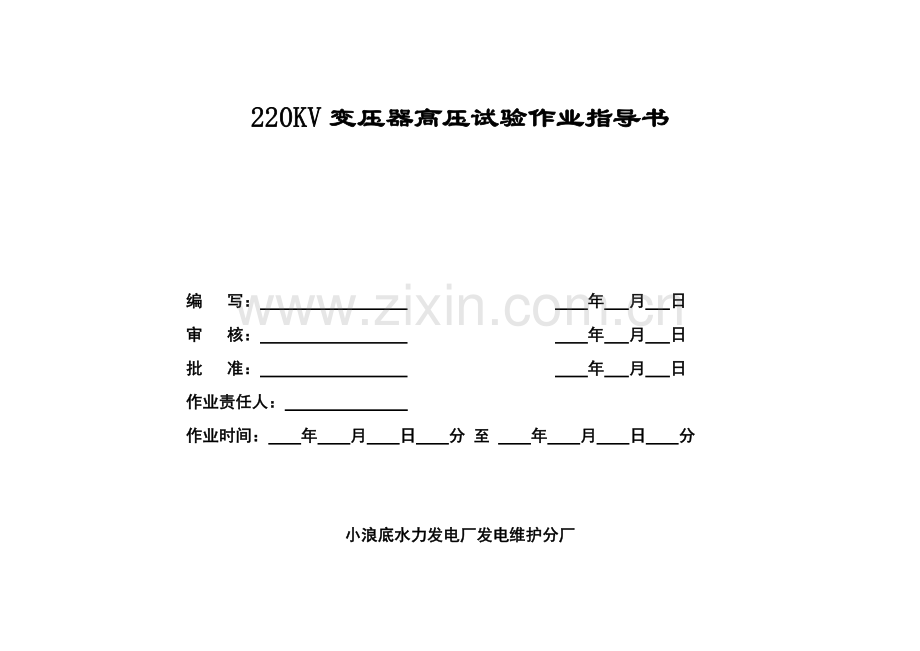

变压器高压试验基础标准作业标准指导书.doc_第1页
第1页 / 共20页
变压器高压试验基础标准作业标准指导书.doc_第2页
第2页 / 共20页


点击查看更多>>
资源描述
220KV变压器高压试验作业指导书   编 写: 年 月 日 审 核: 年 月 日 批 准: 年 月 日 作业责任人: 作业时间: 年 月 日 分 至 年 月 日 分 小浪底水力发电厂发电维护分厂 1 试验前准备 1.1 准备工作安排 √ 序号 内 容 标 准 责任人 备 注   1 查阅设备缺点统计;调查周围设备带电及安全情况;依据设备情况、检修计划等确定作业项目 明确检修关键, 明确周围设备带电情况       2 开工前1天,准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料 仪器仪表、工器具应试验合格,满足此次施工要求, 材料应齐全,图纸及资料应符合现场实际情况       3 开工前1天,依据此次作业内容和人员状态确定好作业责任人和作业班组员,并组织学习本指导书 要求全部工作人员全部明确此次工作作业内容、进度 要求、作业标准及安全注意事项       4 开工前1天,工作票签发人根据停电计划内容签发工作票、并送至作业许可部门 工作票内容具体正确、安全方法具体完善     1.2 作业人员要求和到位人员监督 1.2.1 人员要求 √ 序号 内 容 责任人 备 注   1 现场工作人员身体情况、精神状态良好       2 特殊工种(吊车司机、起重工、电焊工、电工)必需持有效证件上岗       3 全部作业人员必需含有必需电气知识,基础掌握本专业作业技能及《电业安全工作规程》相关知识,并经《电业安全工作规程》考试合格       4 作业责任人必需是经厂安监考试合格同意     1.2.2 到位人员监督项目 √ 序号 监督项目   1 监督检修作业人员是否推行职责,协调各工作人员之间工作   2 检验工作票填写是否正确、有没有漏项   3 检验现场安全方法是否正确、齐全,危险点是否有些人把关 4 检验作业班人员精神状态是否良好   5 监督作业责任人是否推行职责   6 检验关键作业项目是否有些人把关   7 检验工器具、材料、资料是否齐全 1.3 工器具、仪器 √ 序号 名 称 规 格 单 位 准备数量 备 注   1 活扳手 M6、M24 个 2     2 绝缘挡板 30mmX30mm 个 2     3 传输绳 10米 根 1     4 接地线 裸线 根 10     5 绝缘操作垫 60mmX60mm 块 1   6 试验接线 3W耐压等级试验线 根 5 7 试验接线 试验连接线 根 15 7 温湿度计 个 1 8 试验统计本 本 1 9 试验仪器 1. AVO绝缘电阻测试仪 2. ZGS型直流高压发生器、秒表。 3. 万用表 4. GDZRC-50A变压器直流电阻测试仪。 5. JYT-A变比测试仪 6. M-型抗干扰介质测试仪 6 1.4 危险点分析及防范方法 √ 序号 危险点分析 由作业人员采取方法 1 有触电伤人危险 1.1作业前应仔细查对安全方法是否正确、完备。 1.2在检修设备周围安全范围内装设全封闭遮栏。 2 有误操作其它设备危险。 2.1作业前应仔细查对设备名称和编号。 3 有走错间隔危险。 3.1作业前应仔细查对工作地点。   4 有高空坠落危险。 4.1使用梯子应有专员扶持或绑牢。在高空作业系好安全带。   5 有高压试验人员有触电危险。 5.1试验前应检验仪器是否正常,接线是否正确. 5.2拆接试验线前应对地放电充足,预防剩下电荷或感应电伤人. 5.3试验仪器金属外壳可靠接地,仪器操作人员必需站在绝缘垫上操作。 6 高压试验有设备损坏危险。 6.1高压试验应做好预防设备损坏方法,轻拉、轻放、预防颠簸、接线拆线方法正确。 1.5 安全注意事项 √ 序号 内 容 1 确定检修设备四面已装设围栏并挂“止步,高压危险”标示牌,而且围栏正确适宜 2 全体工作人员必需正确、合理使用劳保用具,按要求着装,不许可带和工作无关物品 3 检验确定现场安全方法和工作票所列安全方法一致 4 指挥及监护人员应是专业培训合格人员,工作人员任务、分工明确 5 设置现场工器具管理专职人员,做好发放及回收清点工作,并作统计 6 工作结束前,将设备恢复至工作许可时状态 7 通常废弃物应放在设定垃圾箱内,不得随便乱扔,做到工完场清 1.6 人员分工: √ 序 号 作 业 项 目 责 任 人 作 业 人 员 签 名   1 设备清扫、检验、缺点处理       2 试验       3 试验配合       4 安全监护       5 材料、资料及工器具管理     1.7 召开班前会 班前会 参与人员: 会议要求:工作前向全部工作人员具体交待作业任务、安全方法和安全注意事项,全体工作人员应明确作业范围、进度要求等内容,并在到位人员签字栏上分别署名。 会议内容: 统计人: 日期: 2 现场试验准备阶段 1 办理工作许可手续 办理工作票,在现场工作许可人向工作责任人交代工作票及安全方法,工作责任人负责检验安全方法。 2 列队宣读工作票 工作责任人交代工作票内容及危点,经作业班人员确定后在工作票上签字。 3 查对设备名称及作业范围 开始作业。 4 部署现场安全方法 试验人员在工作地点装设遮拦或围栏,遮拦或围栏和试验设备高压部分应有足够安全距离,向外悬挂“止步,高压危险!”标示牌。 5 摆放仪器及试验接线 试验人员在合适位置按一定次序摆放仪器,仪器摆放整齐合理,试验线连接牢靠可靠、正确无误。 6 接试验电源 电源位置由工作责任人或运行人员制订,用万用表或低压验电笔验电,接试验电源时不少于两人。 7 检验仪表及试验接线 认真检验试验接线、表计倍率、两成、调压器零位及仪表开始状态,均正确无误,通知全部些人员开始试验。 3、现场试验阶段 试验项目 试验标准 试验步骤 1 绝缘电阻 和前次同温度比较无显著改变,极化指数不低于1.5或吸收比不低于1.3。 1、测量绝缘前应将变压器高低压侧绕组分别放电,放电后短接,将高低压测绕组一侧接地,测量高压绕组时,需将中性点短接。 2、打开绝缘电阻测试仪,选择适宜档位5000V档,测量10min。 3、因为变压器属于大容量用电设备,应该充足放电后,再拆除接线,统计结果(见附表1)。 a b c A B C A 短接线 短接线 铁心接地点 铁心 接仪器 外壳 A 线圈对地及线圈间绝缘试验接线 4、试验接线图: 2 直流电阻 变压器相间差异小于三相平均值2%,线间差异小于1%;和前一次同部位测得值比较,其改变应小于2%。 1、 测量变压器高压侧直阻能够用设备GDZRC-50A变压器直流电阻测试仪调至档位50A电流档直接进行测量。 2、 先测量设备接地,试验接线分别接在被测绕组上,另外一根接在中性点上,按下测量按钮,等候电阻值稳定后读数,统计结果(见附表2),经过设备对绕组进行充足放电后,更换下一绕组。 3、 测量变压器低压侧直阻需要用助磁法测量(经过高压使得低压侧铁芯快速达成饱和)测量接线图以下: 低压ac: +I A B C -I、-U +U a b c 低压ab: +I A B C -I、-U +U a b c 低压bc: +I A B C -I、-U +U a b c 中性点 被试绕组 直流发生器 ~ 毫安表 操作箱 K 3 直流耐压及泄露电流 和前次同温度下比较无显著改变。 高压绕组:40KV 低压绕组:20KV 1、将直流高压发生器接地、操作台接地、被试绕组另外一个绕组短接接地,被试绕组三相连接、若测量高压侧绕组,需要将中性点连接。(低压侧绕组短接接地) 2、打开ZGS型直流高压发生器,平稳将电压升至测试电压,1分钟后统计其泄露电流,并记下此时温度和试验结果(见附表3)。 3、关掉设备、切断电源,对被试设备进行充足放电。 4:试验接线图: 直流耐压及泄露电流试验接线图 4 绕组介质损耗 20℃时小于0.8%,介损正切值和历年不应有显著改变,且通常小于30%。 1、 变压器属于接地试品,所以测量介损时采取发接线法,即测量端子接地,高压头接被试品。 2、 测量接线同于绕组直流耐压,将测量仪器M型抗干扰介损测试仪器接地端子接地,测试方法打至反接线,将被试绕组和非被试绕组三相短接,高压侧需要短接中性点,将非被试绕组接地。高压头夹至被试绕组三相短接线上。接线时注意被试绕组短接线必需悬空且确保它和其它设备安全距离。 3、 打开仪器,预热后进行测量,缓慢增加电压至1W伏,按下测试按钮,统计测量结果(见附表4),测试完成后按下复位按钮,待放电完成后关掉设备开关及电源。 4、 试验接线图: A 绕组 接地 M型抗干扰介损仪 B 测试线 C 直流耐压及直流泄漏测试试验接线图 5 电容型套管绝缘、介损及电容量测量 主绝缘不低于10000M欧,当末屏对地电阻低于1000M欧时,测量其介损值。20℃时介损小于0.8%。电容值和出厂值或上此测量值差异小于±5%。 1、对于电容型套管介损分为套管介损和末屏对地介损,套管介损属于非接地试品,采取正接线方法,即测量端接末屏,屏蔽接地,升压头接套管。而对于末屏来说属于接地试品,采取反接线方法,即测量线接地,升压头接末屏端子(此时应打开末屏接地小连片)。 2、根据1条所列方法接好试验线,设备接地良好,打开设备开关接通电源,缓步升至1W伏电压,按下测试按钮,等候测量结果,假如有异常声音立即降下电压。统计结果(见附表5),经过M介损仪对被试设备进行充足放电后,切断开关及电源。 3、试验接线图:(正接线) M型介损仪 测量端 高压头 屏蔽端 接地端 接地 6 变比及组别试验 和铭牌数据相比无显著差异;额定分接电压比偏差小于±5%,其它分接应在变压器阻抗电压值(%)1/10以内,但不超出±1%。 1、检验变压器三相分接档位在同一档位,将JYT-A变比测试仪3条高压测试线和3条低压测试线分别接在仪器对应位置,接好仪器接地线。 2、打开试验设备,选择三相测试,选择自动测试,从设备上读出三相分别得变比值,统计试验结果(见附表6)。 3、试验接线图: BX BT V2 ~220V KV V11一11 K 注: K:开关; V1、V2:电压表; BT:调压器; BX:被试设备; 4 现场结束阶段 4.1 试验工作结束阶段 1 拆除试验接线及试验电源 拆除全部阴试验而接导线,不留任何物品。 2 清理试验现场 整理试验仪器及工具,并对现场进行清理。 3 对被试设备进行验收 工作责任人会同工作班组员检验验收现场恢复情况。 4 离开试验现场填写试验统计 工作班组员撤出现场,填写检修试验统计,试验责任人签字,并向运行值班及检修工作责任人交代试验结论。 5 作业结束 办理工作票终止手续。 4.2 试验数据分析 4.2.1 变压器铭牌标识 设 备 编 号 设 备 型 号 额 定 电 压 242±2×2.5%/18 kV 额 定 电 流 858.9/11547 A 额 定 容 量 360000 kVA 出 厂 编 号 制 造 厂 家 出 厂 日 期 4.2.2 变压器试验统计表格 附表1: 变压器绕组绝缘电阻、吸收比及极化指数测量 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测试结果 测 试 部 位 15″(MΩ) 60″(MΩ) 600″(MΩ) 吸收比 极化指数 15″ 60″ 600″ 吸收比 极化指数 结 论 高压/低压及地 低压/高压及地 试验设备:AVO BM21兆欧表。 检修试验说明: 预防性试验规程要求吸收比或极化指数中任一项,达成要求全部为符合标准。 质量标准: 1、绝缘电阻换算到同一温度下和前一次比较无显著改变,通常不低于上次值70%; 2、吸收比在常温下不低于1.3,极化指数不低于1.5。 附表2: 变压器绕组直流电阻 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测试结果 相 别 分接位置 AO (mΩ) BO (mΩ) CO (mΩ) △% AO (mΩ) BO (mΩ) CO (mΩ) △% 结 论 1 2 3 4 5 低压侧 ab bc ac △% ab bc ac △% 结 论 实测值 试验设备:GDZRC-50A变压器直流电阻测试仪。 检修试验说明: 测量应在各分接头全部位置上进行。4分接为运行分接。 质量标准: 1、1600kVA及以下容量等级三相变压器,各相测得值相互差值应小于平均值4%,线间测得值相互差值应小于平均值2%; 2、1600kVA以上三相变压器,各相绕组电阻相互间差异不应小于三相平均值2%,线间测得值相互差值应小于平均值1%; 3、和以前相同部位测得值比较,其改变不应大于2%。 附表3: 变压器绕组直流泄漏电流 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测试结果 测 试 部 位 试验电压 时 间 泄漏电流 试验电压 时 间 泄漏电流 结 论 高压/低压及地 40 kV 1 min μA 40 kV 1 min μA 低压/高压及地 20 kV 1 min μA 20 kV 1 min μA 试验设备:ZGS型直流高压发生器、秒表。 质量标准:1、试验电压 : 绕组额定电压(kV) 6 24 220 500 直流试验电压(kV) 10 20 40 60 附表4: 变压器绕组介质损耗角正切值tgδ 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测量结果 测 试 部 位 tgδ% Cx(nF) tgδ% Cx(nF) 结 论 高压/低压及地 低压/高压及地 高压、低压/地 试验设备:M-型抗干扰介质测试仪。 质量标准: 1、介质损耗角正切值tgδ20℃时小于下列数值: 500kV 0.6% 220kV 0.8% 66kV 0.8% 35kV及以下 1.5% 2、tanδ值和出厂试验值或历年数值比较不应有显著改变(增量通常小于30%)。 附表5: 变压器套管介质损耗角正切值tgδ 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测量结果 测 试 部 位 绝缘电阻 tgδ% Cx(pF) C铭牌(pF) △% 绝缘电阻 tgδ% Cx(pF) C铭牌(pF) △% 结 论 中性点套管 MΩ 试验设备:M-型抗干扰介质测试仪、AVO BM21兆欧表。 质量标准:1、主绝缘不低于10000M欧,当末屏对地电阻低于1000M欧时,测量其介损值。 2、20℃时介损小于0.8%。 3、电容值和出厂值或上此测量值差异小于±5%。 20℃时介损小于0.8%。电容值和出厂值或上此测量值差异小于±5%。 附表6: 变压器绕组电压比 试验日期: 温度: ℃ 湿度: % 试验人员: 上次测试结果 相 别 分接位置 铭牌 A △% B △% C △% A △% B △% C △% 结 论 1 2 3 4 5 试验设备:JYT-A变比测试仪。 检修试验说明: 4分接为运行分接。 质量标准: 1、各对应接头电压比和铭牌值相比,不应有显著差异,且符合规律; 2、额定分接电压比许可偏差为±0.5%; 3、其它分接电压比应在变压器阻抗电压值(%)1/10以内,但不得超出±1%。 5 召开班后会 班后会 参与人员: 会议统计: 会议要求:总结安全质量和经验教训。数据技术输入微机,整理试验汇报并发送、归档。 会议内容: 统计人: 日期: 6 作业指导书实施情况评定 评定内容 符合性 优   可操作项   良   不可操作项   可操作性 优   提议修改项   良   遗漏项   存在问题   改善意见   小浪底水力发电厂一次室 月 日
