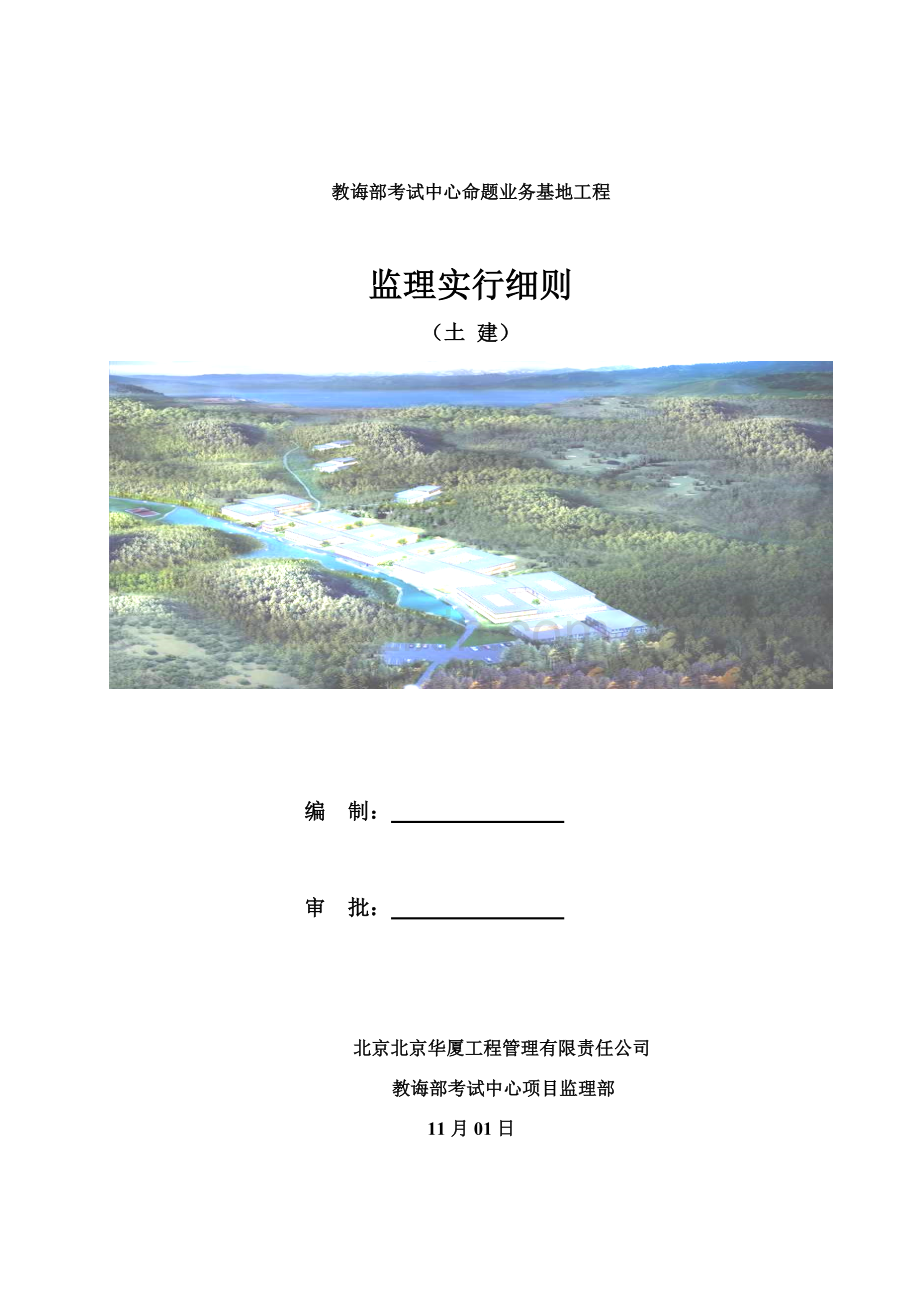

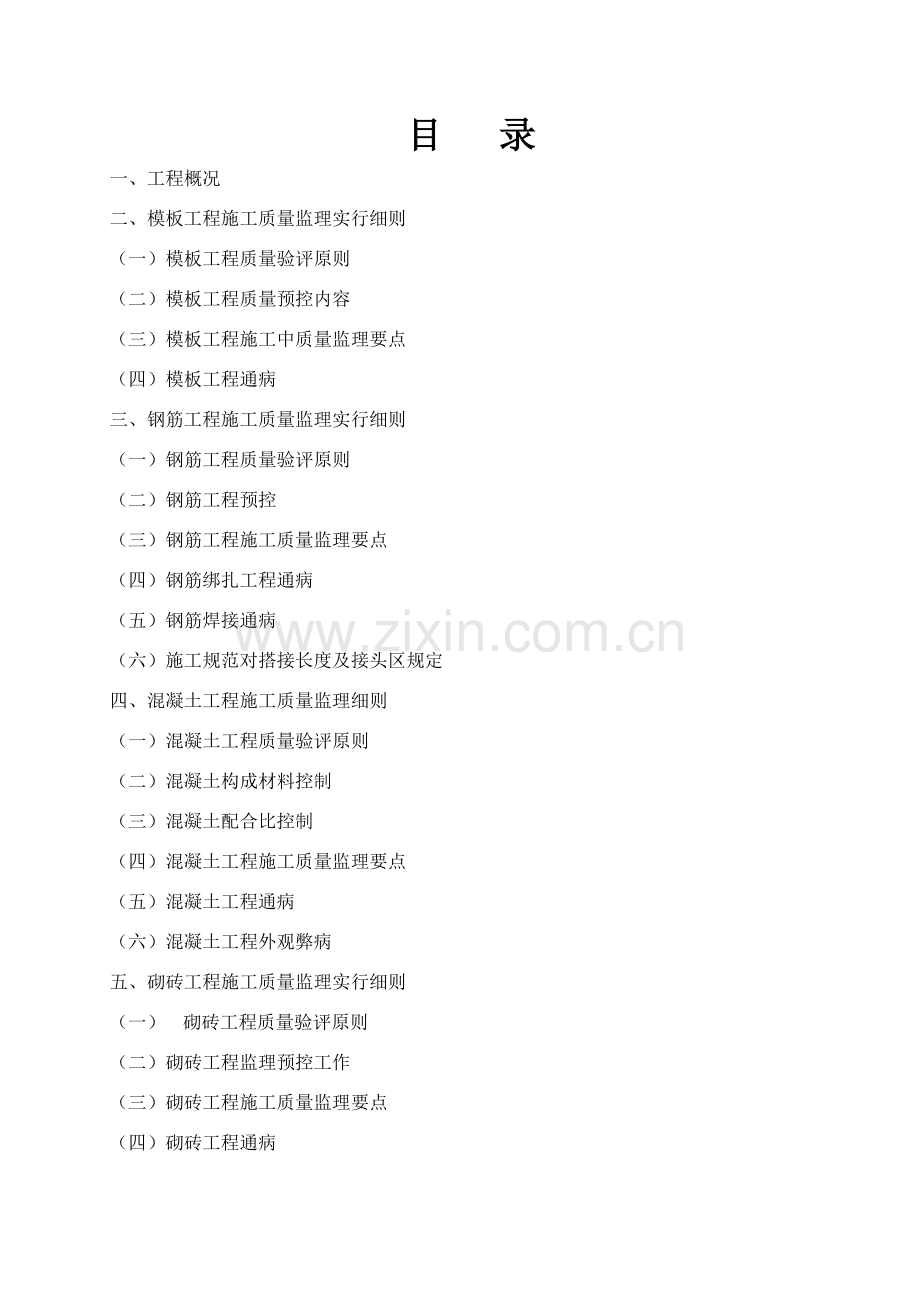

教诲部考试中心命题业务基地工程监理实行细则（土 建） 编 制： 审 批： 北京北京华厦工程管理有限责任公司 教诲部考试中心项目监理部11月01日目 录一、工程概况二、模板工程施工质量监理实行细则（一）模板工程质量验评原则（二）模板工程质量预控内容（三）模板工程施工中质量监理要点（四）模板工程通病三、钢筋工程施工质量监理实行细则（一）钢筋工程质量验评原则（二）钢筋工程预控（三）钢筋工程施工质量监理要点（四）钢筋绑扎工程通病（五）钢筋焊接通病（六）施工规范对搭接长度及接头区规定四、混凝土工程施工质量监理细则（一）混凝土工程质量验评原则（二）混凝土构成材料控制（三）混凝土配合比控制（四）混凝土工程施工质量监理要点（五）混凝土工程通病（六）混凝土工程外观弊病五、砌砖工程施工质量监理实行细则（一） 砌砖工程质量验评原则（二）砌砖工程监理预控工作（三）砌砖工程施工质量监理要点（四）砌砖工程通病六、建筑防水工程施工质量监理实行细则（一） 建筑防水工程施工质量验评原则（二）建筑防水工程监理预控内容（三）建筑防水工程监理质量控制要点（四）建筑防水施工质量通病七、回填土施工质量监理实行细则八、幕墙安装施工质量监理实行细则工程项目概况：本项目为群体工程，重要涉及如下几种功能区：命题工作区、命题人员主住宿区、命题人员住宿区、休闲娱乐区、职工宿舍区等。整个建筑群功能齐全，各个单体各具特色，二次设计和分包单位较多，设施先进，装修原则较高。1.参加本工程有关单位及重要指标概况1工程名称命题业务基地一号楼等8项工程2工程地点北京市密云县溪翁庄镇走马庄村北3建设单位教诲部考试中心4施工单位中铁建设集团有限公司5设计单位方略建筑设计有限责任公司6勘察单位中非地质工程勘查研究察院7监理单位北京华厦工程项目管理有限公司8监督单位密云县质监站9资金来源自筹10合同形式11合同工期341日历天12筹划工期09月25日至08月31日13质量原则合格14工程规模建筑面积20362m2用地面积12.0722公顷地上建筑面积17212m2地下建筑面积3150m215重要功能办公、宿舍、休闲娱乐16建筑分类二类17构造形式框架剪力墙、砖混18安全级别二级19抗震设防抗震设防类别：丙类；抗震设防烈度：7度20人防级别6等二级人员掩蔽21建筑消防建筑耐火级别：地下一级，地上二级2.建筑设计概况序号项 目内 容1建筑功能办公、宿舍、休闲娱乐2建筑面积总建筑面积20362m2总占地面积12.0722公顷3建筑层数地 上1-3层地 下1层4建筑层高3.3/5.1m等5建筑高度9m6建筑防火地下室防火级别为一级，地上为二级7墙体室外墙体陶粒混凝土空心砌块，墙厚200室内隔墙200厚陶粒混凝土空心砌块，100厚陶粒混凝土条板8外墙保温粘贴70厚挤塑板外保温9外立面玻璃幕墙、外墙砖、涂料10内墙面乳胶漆墙面、釉面砖墙面、矿棉吸音板墙面11屋面防水设计3+3厚SBS聚酯胎改性沥青防水卷材。保温设计不上人屋面70厚挤塑聚苯板，种植土三人屋面50厚挤塑聚苯板。12防水工程卫生间、锅炉房、游泳池等采用单组份1.5mm聚氨酯防水涂料。地下室外墙3+3聚酯胎改性沥青卷材。13门窗断桥隔热中空玻璃铝合金外门窗、户内木门。14楼地面细石混凝土楼地面、地砖地面、花岗岩地面、低温热水采暖地板，强化复合木地板楼面。15顶棚矿棉吸音板、铝合金方板、乳胶漆。3.构造设计概况序号项 目内 容1构造形式框架剪力墙、砖混2抗震设防类别丙类建筑3设计概况构造抗震级别三级建筑安全二级4钢筋类别HPB235、HRB4005钢筋连接直径20等强直螺纹连接直径510全高（H）H/1000且30标高层高10全高30截面尺寸+8，-5表面平整度8预埋设施中心线位置预埋件10预埋螺栓5预埋管5预留洞中心线位置10（二）混凝土构成材料控制1、 水泥（1）水泥进场时，必要有质量证明书，并应对其品种、标号、包装（散装仓号）出厂日期等进行检查验收。用于承重构造、对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥为一种月）时，应复查实验，并按其实验成果使用。复试项目：抗压强度、抗折强度和安定性，必要时加试凝结时间等（依照需要可采用水泥迅速检查办法预测28天强度）。（2）凡水泥强度低于水泥标号规定指标，或水泥四项指标（细度、凝结时间、烧失量和混合材料掺加量）中任一项不符合国标规定期，称为不合格产品。（3）水泥厂应在水泥发出日起十一天内，寄发水泥品质实验报告。实验报告中应涉及除28天强度以外各项实验成果，28天强度数值应在水泥发出日期起32天内补报。2、 骨料 对骨料（砂、石等）总规定是高质量、高强度、物理化学性能稳定、不具有机杂质及盐类粗、细骨料。骨料分普通骨料及轻质骨料。（1）砂、石使用前应按产地、品种、规格、批量取样实验。内容涉及颗粒级配、密度（比重）、表观密度（容重）含泥量等。（2）用于配制有特殊规定混凝土时，还需要做相应项目实验。（3）混凝土用粗骨料，最大粒径不得不不大于构造截面最小尺寸1/4，同步不得不不大于钢筋间距最小净距3/4。对于混凝土实心板，可容许采用一某些最大粒径为1/2板厚骨料，但最大粒径不得超过50mm.（4）泵送混凝土用碎石，不应不不大于输送管内径1/3，卵石不应不不大于输送管径2/5。（5）砂子应为粗砂或中砂，泵送混凝土宜用中砂，通过0.315mm筛子量应不少于15%。3、 混凝土外加剂（1）必要有生产厂家出示符合国标质量证明书。内容涉及：厂名、品种和质量、重量、包装、出厂日期、性能和使用阐明。使用前应进行性能实验。需要时应检查氯化物、硫酸盐等有害物质含量，经验证确认对混凝土无有害影响方可使用。（2）按北京市建委在我市建设工程中使用认证产品监督管理工作规定，凡向我市建设工程销售外加剂，均须持有北京市建材行管办统一印制“北京市外加剂使用认证产品销售证”。（3）依照北京市建委关于规定，外加剂应作含碱量实验，并且应由生产公司提供碱含量和使用阐明带入每1立方米混凝土碱量应在1kg如下。（1） 督促和检查承包单位对不同品种外加剂分别存储，做好标记，防止混杂、错用。4、 混凝土掺合料（1）为改进混凝土某些性能或节约水泥，在采用硅酸盐水泥或普通硅酸盐水泥拌制混凝土时可掺入水硬性或填充性掺合料。其质量应符合相相应原则规定（粉煤灰在混凝土和砂浆中应用技术规程JG28-86等）。但掺量应经系统实验验证，确认混凝土质量符合规定，用以拟定最大取代水泥量。（2）掺合料易与水泥混淆，常因管理不善，在运送与存储时两者混淆误用，导致混凝土质量事故。因而，要设立明显标志，严防混淆误用。5、 混凝土用水应符合国家现行混凝土拌合用水原则规定。（三） 混凝土配合比控制1、泵送混凝土水泥最小用量为300 kg/m3,混凝土水泥最大用量不适当超过550 kg/ m3。2、构造用混凝土在施工前应有试配申请单和实验室签发配合比告知单。施工中如材料有变化时，应重新申请试配。配合比告知单应附配套砂、石、水泥、外加剂及配合比试块强度实验单（30天后及时补送）。3、监理工程师应对混凝土生产设备或商品混凝土进厂进行实地考查，考查重要内容是：（1）实验室资质条件及工作人员上岗证与否齐全，与否有完整技术资料和管理台账；（2）技术管理工作系统、机构设立状态；（3）有无健全技术管理制度，重要涉及：技术合同审核、材料管理、质量检查、混凝土开盘鉴定、运送、泵送、技术档案资料、操作规程和技术岗位责任制等管理制度。（4）现场搅拌设备，特别是计量设备年检和可靠限度。（四）混凝土工程施工质量监理要点1、 浇注前监理工作要点（1）对混凝土浇筑方案进行审批：要依照浇筑面积、浇筑工程量、劳力组织、施工设备、泵车位置、浇筑顺序、后浇带或施工缝位置、混凝土原材料供应、保障混凝土浇注持续性以及停电应急办法等问题进行认真综合研究并贯彻，保证万无一失。（2）模板、钢筋应作好预检和隐检，在浇注混凝土前应再次检查，保证模板位置、标高、截面尺寸与设计相符，且支撑牢固，拼缝严密，模板内杂物已清除干净。钢筋位置固定对的，变形钢筋已被修好，关健部位应再次查验钢筋品种、数量、规格、插筋、锚固状况；（3）检查机具准备，对搅拌机、运送车、料斗、串筒、活塞泵、输送管线，振捣器等要准备充分，对也许浮现故障有所准备。必要时应进行试运转。（4）对天气预报已做了理解和必要冬施、雨施准备；（5）水、电、照明等现场条件已做好，且应有保证。2、 常规混凝土浇筑过程中监理要点（1）对浇筑混凝土应坚持开盘鉴定制度，开盘鉴定表原则上每天都应依照料源状况进行调节；（2）混凝土浇筑中，要加强旁站监理，严格控制浇注质量，检查混凝土坍落度，禁止在已搅拌好混凝土中注水，不合格混凝土要退回搅拌站。（3）检查振捣状况，不能漏振、过振，注意模板、钢筋位置和牢固度，有胀模和钢筋位移状况时应及时解决，特别注意砼浇筑中施工缝、沉降缝、后浇带处砼浇注解决。（4）对结点部位不同级别混凝土浇筑顺序和浇筑混凝土级别要严格检查、防止低级别混凝土注入高级别混凝土部位。（5）依照混凝土浇筑状况，在监理工程师指定期间和部位，留置监理工程师亲自监制试块，并在标养后亲自送到监理实验室在监理人员监督之下做实验，以验证承包单位实验成果。（6）要检查和督促承包单位适时做好成型压光和复盖浇水养护、防止混凝土浮现裂缝。（7）承包单位拆模要事先向监理工程师提出规定，经监理工程师依拆模条件判断确认后方可进行。3、 夏期混凝土浇注过程中监理要点（1） 对高温环境下影响混凝土因素进行预测分析，督促承包单位制定施工办法，并抓好贯彻。（2） 监理工程师应从如下方面做好检查和督促；a原材料中，水泥与否选用合理，骨料与否有防止长温办法，外加剂（缓凝剂）与否选用已被认证合格产品；b配合比与否考虑了夏期施工坍落度损失大办法；c浇筑方案与否合理，浇筑速度与否恰当；d养护条件与否有保证；e温度控制与否有效（宜在气温30如下施工）等等。4、 混凝土质量评估（1） 应以现场取样实验成果作为鉴定混凝土强度根据；构造工程冬期施工尚应留2组同条件养护试块，一组用以检查混凝土受冻前强度；另一组用以检查转入常温养护28天强度。（2） 混凝土强度检查应以GBJ107-87为准。（3） 当对构造强度或对混凝土试件强度代表性有怀疑时，可采用非破损检查办法或从构造、构件中钻取芯样办法，按关于原则规定，对构造、构件中混凝土强度进行推定，做为与否应进行解决根据。5、 混凝土工程缺陷修补监理要点（1） 混凝土工程质量缺陷，必要按关于原则加以认定，并经关于方面研究，由承包单位提出书面修补方案后，经监理工程师批准方可进行修补；（2） 需修补部位必要认真剔凿，用高压水及钢丝刷将基层冲洗干净；（3） 修补用水泥品种应与原混凝土一致，强度级别普通高于原混凝土级别，并适量掺加微膨胀剂；（4） 修补部位，应略高于原混凝土表面，待达到构件设计强度后，再将外面凿平。（五）混凝土工程通病1、 材质与实验不符合规定（1）水泥无出厂合格证或实验报告，或出厂合格证内容项目及手续不全，批量不符合规定；（2）有下列状况之一未经复试虽然用（或复试不合格未注明如何解决）；a用于承重构造工程水泥；b无出厂证者；c储存期限超过三个月；（快硬水泥超过一种月）；d水泥出厂日期及安定性不明，或对质量有怀疑者；e进口水泥。（3）砂石级配不合格，含泥量超过规定，或其她指标不符合规定,现场砂、石、泥土混杂，不采用解决办法（应委托实验室提出补偿办法，或组织加工解决；或予以更换）；实验批量不符合规定；（4） 外加剂无法定单位鉴定，无允许证。结块不解决，变质或不能均匀掺入混凝土；（5） 水泥选用不当，砂石品种规格选用不当，现场管理不善，料证不符；半途变更材料未及时重做实验，或不同品种材料混用水泥库底不随清随用。2、 搅拌、计量、配合比与试块不符合规定。（1） 无实验室试配，或不通过实验室，乱用经验配合比；（2） 试配与材料、试块不一致、不交圈；（3） 计量不准，无专人管理，无开盘鉴定；a无秤（用体积比，铁锹比、眼睛估）；b有秤不用（无管理制度）；c秤坏了，或不准，或被砂石垫死；d无秤量加减砂石办法（秤旁要有砂石堆、铁锹）或不车车过磅；e加水无计量、砂石含水量不测，或不扣除砂石含水量，无坍落度测试与记录；f散包破袋水泥不计量，整袋水泥不抽检；g外加剂无计量办法；h无配合比标牌；i现场配合比未换算成每盘用量（加小车、秤盘重量）；j换算对的与否无人检查。（4） 搅拌不匀（时间太短）搅拌不当（加引气型外加剂搅拌时间过长、过短均不适当）；（5） 试块留置数量不符合规定；a标养试块数量局限性（每层、每100盘、每100、每工作班不少于1组）；未留置备用试块；b缺同条件试块（冬施、拆模、防水混凝土）；c接头、留缝混凝土缺试块；d防水混凝土缺抗渗试块。（6） 试块养护不原则（标养箱，203水中）；（7） 试块实验值未折算；a非15cm立方体试块未折算；b每组试块混凝土强度代表值取计算错误。（8） 未做汇总记录分析，或不按规范规定规定和条件做数理记录分析；（9） 试块强度不符合设计、规范、验收规定，无解决办法，无记录签认意见。3、 施工缝留置与解决不符合规定（1） 施工方案考虑不周，浮现不应有施工缝；如：未综合考虑浇捣路线，垂直与水平运送时间，搅拌供应能力、分层厚度、分组至少数量，振捣器最低配备数等导致混凝土初凝前不能保证混凝土覆盖并振捣完。（2） 无合理安排浇注混凝土停歇时间而浮现施工缝；如交接班时间，清刷搅拌机时间，中间吃饭时间等；（3） 事先不明确混凝土搅出浇完及到上层覆盖完最长容许延续时间：a不测水泥初凝时间；b不按气温、混凝土标号拟定最长延续时间（GB50204-92）4.4.2条。（4） 不留施工缝又无缓凝办法；（5） 施工缝位置不合规定：c梁板留在端部（应在跨中1/3范畴）；d楼梯踏步板留在根部（普通应在上三步或下三步跨中1/3范畴）；e梁柱混凝土标号不相似时，将缝留在标号分界处（应留在跨中1/3处）。（6） 施工缝留法错误；a甩槎不支模、混凝土任意流淌成坡槎较长；b竖直缝只设
