4月自考模拟数字及电力电子关键技术试卷.doc

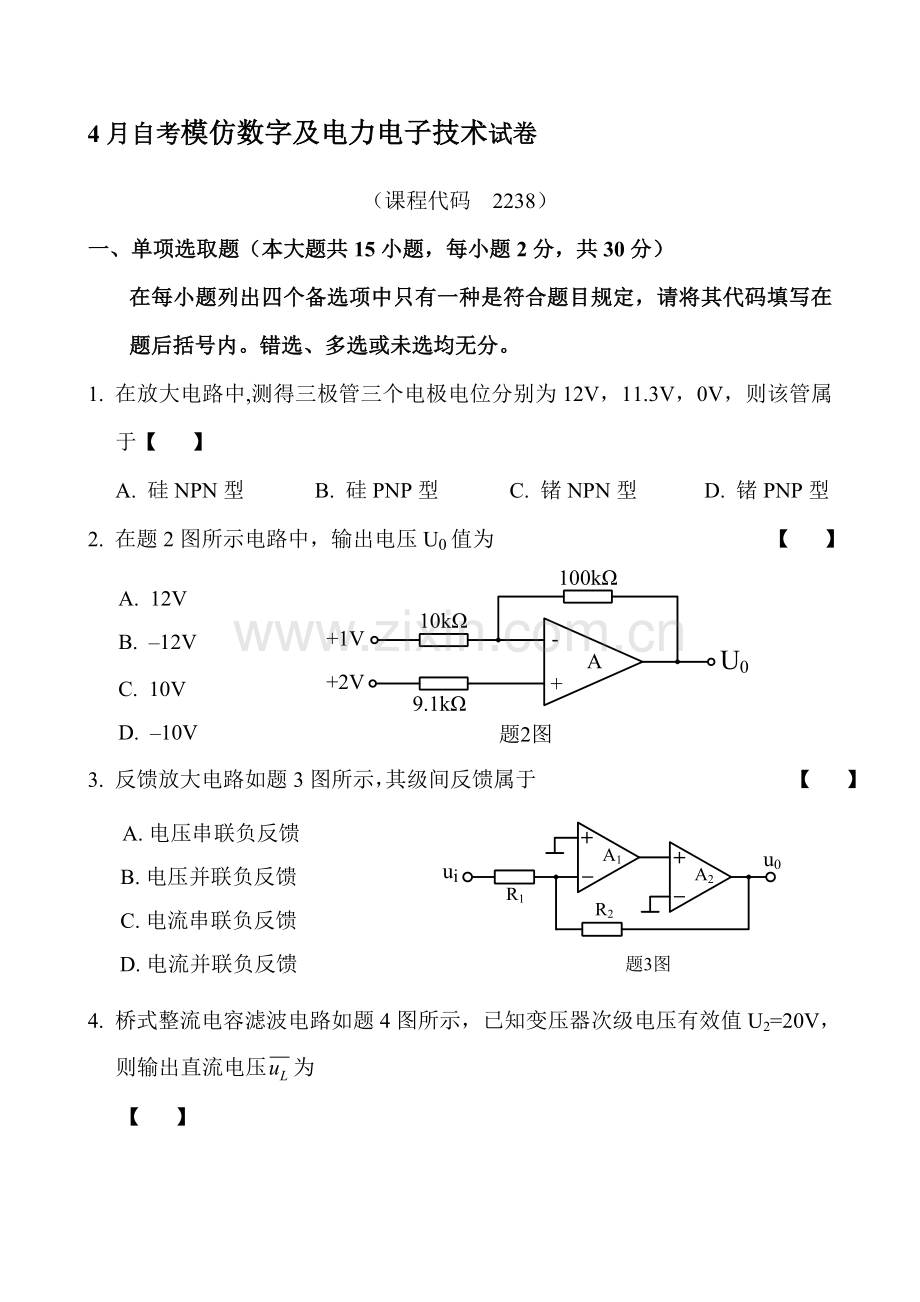

4月自考模仿数字及电力电子技术试卷
（课程代码 2238）
一、单项选取题（本大题共15小题，每小题2分，共30分）
在每小题列出四个备选项中只有一种是符合题目规定，请将其代码填写在题后括号内。错选、多选或未选均无分。
1. 在放大电路中,测得三极管三个电极电位分别为12V，11.3V，0V，则该管属于【 】
A. 硅NPN型 B. 硅PNP型 C. 锗NPN型 D. 锗PNP型
2. 在题2图所示电路中，输出电压U0值为 【 】

3. 反馈放大电路如题3图所示，其级间反馈属于 【 】

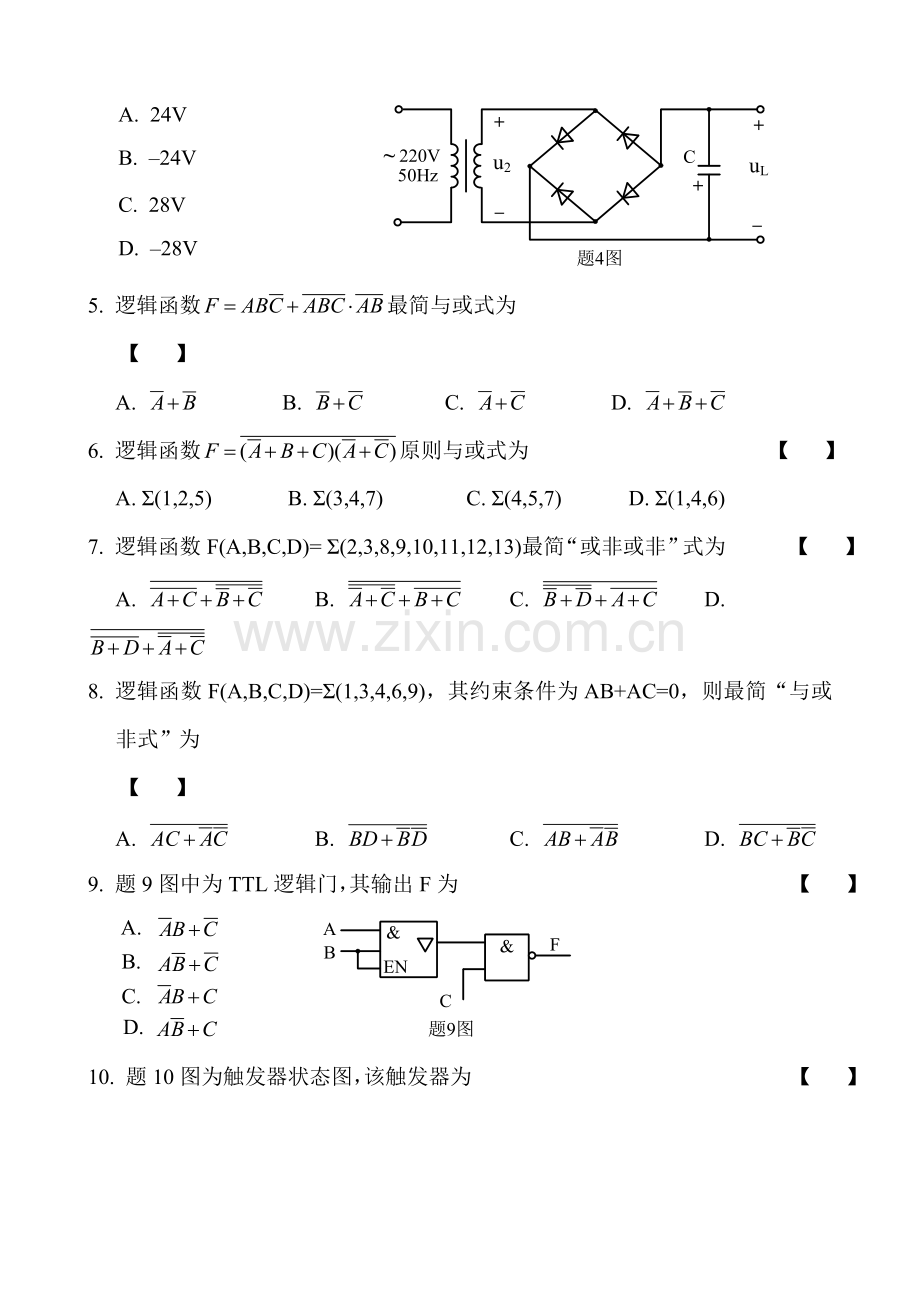

4. 桥式整流电容滤波电路如题4图所示，已知变压器次级电压有效值U2=20V，则输出直流电压为 【 】

5. 逻辑函数最简与或式为 【 】
A. B. C. D.
6. 逻辑函数原则与或式为 【 】
A. Σ(1,2,5) B. Σ(3,4,7) C. Σ(4,5,7) D. Σ(1,4,6)
7. 逻辑函数F(A,B,C,D)= Σ(2,3,8,9,10,11,12,13)最简“或非或非”式为 【 】
A. B. C. D.
8. 逻辑函数F(A,B,C,D)=Σ(1,3,4,6,9)，其约束条件为AB+AC=0，则最简“与或非式”为 【 】
A. B. C. D.
9. 题9图中为TTL逻辑门，其输出F为 【 】

10. 题10图为触发器状态图，该触发器为 【 】

11. 题11图中触发器次态Qn+1为 【 】

12. 用555定期器构成施密特触发器，下列说法错误是 【 】
A. 有两个稳定状态 B. 可产生一定宽度定期脉冲
C. 电压传播特性具备回差特性 D. 可用于波形整形
13. 单相桥式半控整流电路带电阻性负载，α移相范畴是 【 】
A. 0°≤α≤90° B. 0°≤α≤120° C. 0°≤α≤150° D. 0°≤α≤180°
14. 三相半波可控整流电路带电感性负载（未接续流二极管），电源电压有效值为U2，则晶闸管承受最大正反向电压为 【 】
A. B. C. D.
15. 三相桥式全控整流电路，采用双窄脉冲触发，电路中各SCR主、补脉冲相位差是 【 】
A. 30° B. 45° C. 60° D. 90°
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题空格中填上对的答案。错填、不填均无分。
16. 工作在放大区三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它β约为 。
17. 为了稳定放大电路输出电流，电路中应引入 负反馈。
18. 十六进制数(6E)16相应十进制数是 。
19. 2421BCD码（）相应8421BCD码是 。
20. 正逻辑商定与非门按负逻辑商定为 门。
21. 用555定期器构成单稳态触发器，R、C为外接定期元件，控制端通过旁路电容接地，则输出脉冲宽度TW= 。
22. 为保证晶闸管SCR安全可靠地工作，应采用办法限制di/dt及 。
23. 逆变器按直流电源性质分为电流源型及 型。
24. 对各类晶闸管变换器，常采用换流方式有电源换流、逼迫换流及 换流。
25. 直流斩波器负载电压有两种调制方式，即脉冲宽度调制及 调制。
三、分析计算题（本大题共8小题，每小题5分，共40分）
26. 由抱负运放构成电路如题26(a)图所示。稳压二极管VDZ稳定电压UZ =6V，正向导通电压可忽视。输入电压ui =10sinωt(V)，其波形如题26(b)图所示。试相应ui波形画出u01、u02波形，并标出u01及u02幅值。

27. 互补对称功率放大电路如题27图所示。三极管VT1、VT2饱和压降|UCES|≈3V。

（1）二极管VD1、VD2作用是什么？
（2）计算电路最大不失真输出功率POM和效率η。

28. 分析题28图所示逻辑电路逻辑功能。图中74LS138为集成3线—8线译码器。规定写出输出逻辑式、列写真值表、阐明其逻辑功能。

29. 题29（a）图为边沿T触发器构成电路。
（1）写出触发器次态Qn+1最简函数表达式；
（2）CP及A、B波形如题29（b）图所示，试相应画出Q端波形。设触发器起始状态为0。

30. 试分析题30图所示时序逻辑电路。规定写出各触发器状态方程，画出状态转换图（按Q3Q2Q1排列）。

31. 题31图所示电路中，74161为同步4位二进制加计数器，为异步清零端，为同步置数端。
（1）题31(a)图构成几进制计数器？
（2）题31(b)图构成几进制计数器？

32. 题32图所示为三相半波可控整流电路带R负载。
（1）绘出α=60°时ud、id、iT1波形；
（2）写出α移相范畴。

33. 题33图所示为单相桥式半控整流电路带电感性负载，ωL>>R。
（1）绘出α=30°时ud波形，并在图中标出各管子导通区间；
（2）正值VT1导通时VT1、VT2脉冲突然消失，绘出此时ud波形，并在图中标出各管子导通区间。

四、设计题（本大题共4小题，每小题5分，共20分）
34. 试用集成运算放大器设计一种电压放大倍数为–10、输入电阻为5kΩ放大电路。
规定：（1）画出电路图；
（2）拟定电路参数。

35. 设计将三位二进制代码ABC转换为三位循环码XYZ组合逻辑电路。规定列出真值表、写出最简输出逻辑式，并画出用异或门实现逻辑图。

36. 试用D触发器和逻辑门设计一同步计数器，其状态图如题36图所示。规定写出各触发器驱动方程及输出方程（不规定画逻辑图）。

37. 题37图所示为单相桥式全控整流电路带电感性负载，ωL>>R，忽视id脉动。
已知R=1Ω，α=30°时，ud =60V。

（1）计算变压器容量S；
（2）计算SCR额定电压及额定电流。
