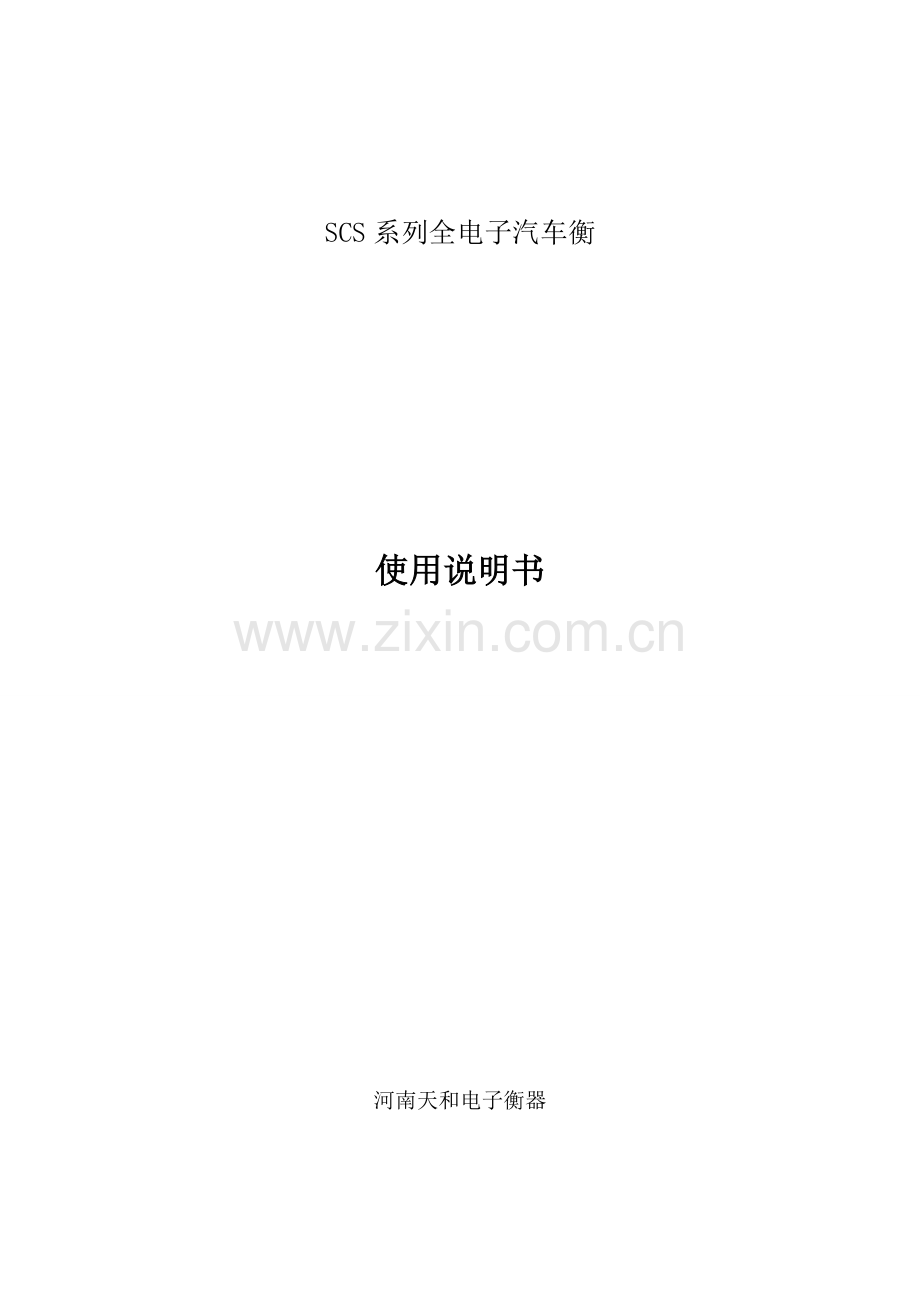

SCS系列全电子汽车衡

使用说明书

河南天和电子衡器

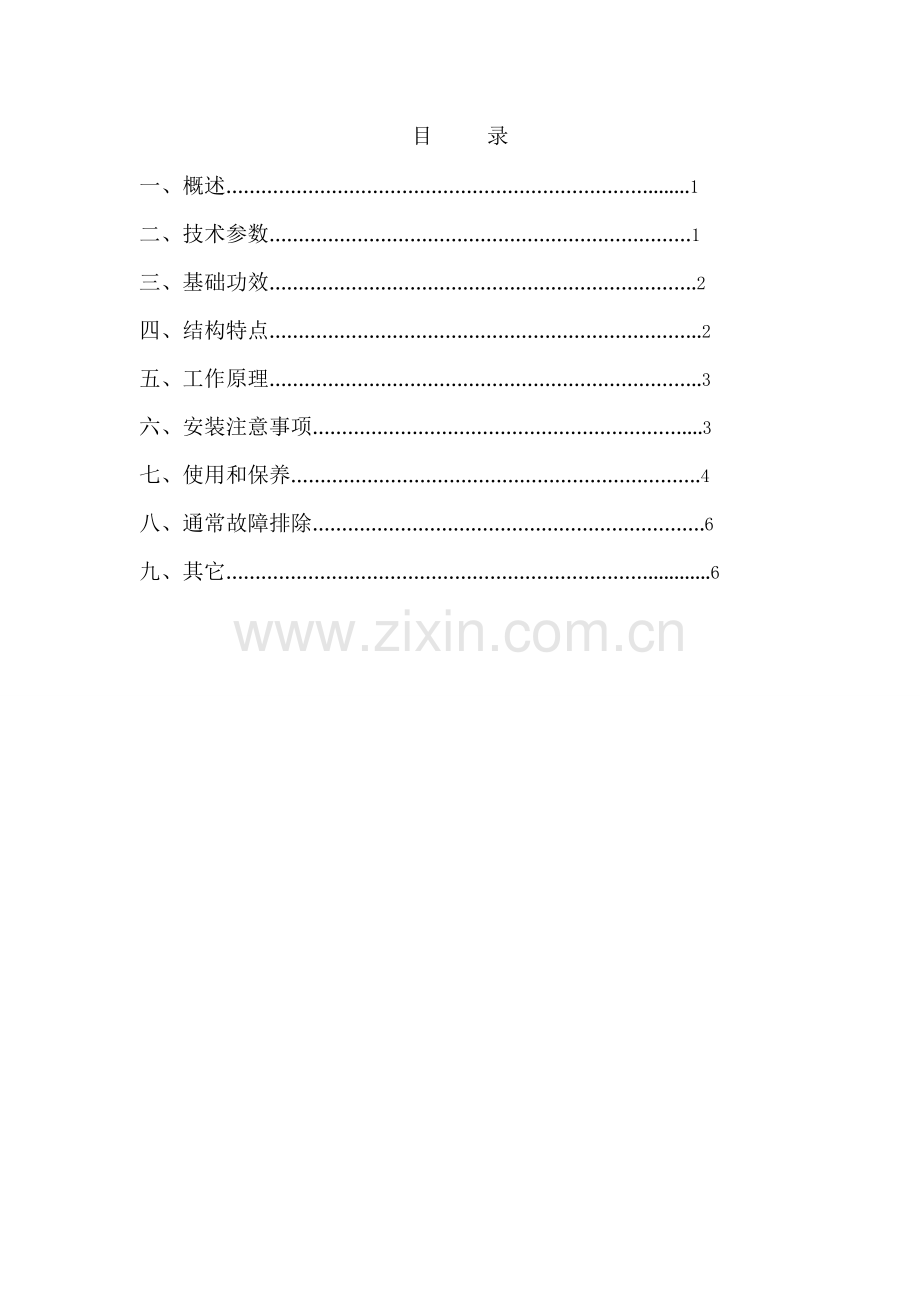

目 录
一、 概述………………………………………………………………........1
二、 技术参数………………………………………………………………1
三、 基础功效……………………………………………………………….2
四、 结构特点………………………………………………………………..2
五、 工作原理………………………………………………………………..3
六、 安装注意事项………………………………………………………....3
七、 使用和保养…………………………………………………………….4
八、 通常故障排除………………………………………………………….6
九、 其它………………………………………………………………............6

一、概述
SCS系列无基坑电子汽车衡，系全电子式汽车衡，该秤无机械杠杆，不需基坑，能够露天使用，安装方便，基建费用低，并含有数字显示，直观，速度快，精度高等优点，可广泛用于工厂、矿山、码头、车站、仓库等，适适用于载重汽车、半挂车、载重拖车、集装箱计量。是现代建设中不可缺乏计量器具之一。我企业最新开发生产动态汽车衡，性能更优，因为采样速度快、称重、存贮、打印自动完成，既提升工作效率，又为自动化管理提供有利确保，尤其适适用于集中称量过程中快速、正确称量要求、规格型号见表：
型号
台面尺寸
(mm*mm)
最大秤（t)
分度（kg)
SCS-10
3x7
10
5
SCS-30A
3x7
30
10
SCS-30B
3x12
30
10
SCS-60A
3.4x14
60
20
SCS-60B
3.4x18
60
20
SCS-100A
3.4x18
100
50
SCS-100B
3.4x21
100
50
SCS-150A
3.4x18
150
50
SCS-150B
3.4x21
150
50
SCS-200
3.4x21
200
100

SCS系列电子汽车衡台面尺寸可依据用户特殊要求制伏。

二、SCS系列技术参数：
1、称量精度：静态III级。
动态0.2—0.5级
2、动态时速：3公里/小时——10公里/小时
3、额定载荷：15——300吨
4、仪表使用温度：0℃——+50℃
5、汽车衡使用温度：-20℃——+50℃
6、电源电压：220V AC+10%——15%
7、供桥电源：15V DC
8、电源频率：50Hz±2%
9、相对湿度：<90%
10、远传特征：百米内不影响精度
11、消耗功效：<20W
三、基础功效：
1、含有清零；去皮；自动零点跟踪。
2、含有RS—232C异步串行口，且依据需要设定波特率
3.有大屏幕输出接口
4.并行打印接口
5.日期，时间可显示
6.动态称重、静态称重可砖汉（升级后）
7.超载报警
四、结构特点：
本汽车衡是多传感器式结构，承重台重量经过压头直接作用到传感器上，传感器输出经微处理器数据处理后显示结果，本秤主梁分布在台板下方，从而最大程度降低了承重台表面高度，使台板低矮并缩短坡道长度，承重台还设有纵横限位装置，预防汽车上下冲击和确保台板摆动后复位，从而提升了计量精度。
五、工作原理：
当汽车衡受力后，其传感器发生变形，将压力转换为电压信号送给称重仪表，仪表将信号放大，虑波后进行模拟量和数字量转换，微处理机将转换数字信号进行处理，译码驱动后将其显示和打印，从而完成了整个称量过程。
六、安装注意事项：
1、安装前需按基础图修建基础，施工中应注意下列几点：
1）依据安装地点土质，按基础图标明垂直负荷大小设计基础。
2）安装传感器底座基础表面要做光滑。
3）接地装置应在打水泥基础前埋好，深度必需确保2米，接地电阻小于4欧姆。
4）护边角钢应在汽车衡安装后，按图纸所表示调整好间隙后浇灌固定，也可在做基础时一次完成 。
2、 称体安装，标准上由本厂派技术人员指导安装，安装次序以下：
1）开箱：尽可能在安装现场用工具开箱，开箱时要注意不损坏箱内零部件。
2）清点：按装箱单清点零件，开箱后不立即安装，应将全部零部件聚集在一起保管，预防丢失。
3）检验基础尺寸是否符合基础要求尺寸
4）按图纸测绘出基础中心线及相关位置线。
5）用尺子检验各传感器安装位置，确保对角线允差大小于3mm，长度和宽度允差小于2mm。
6）把垫板垫入传感器底座和限位托架底板下面，调整高度和水平。
A、各传感器底座上平面高度差小于1mm
B、传感器底板上平面水平误差小于0.1%
7）限位器和传感器地脚螺栓要灌入水泥混凝土奖，充实螺栓孔和底板下面空间。
8）待养生期后，拧紧各地脚螺栓螺帽。
9）按编号吊装台板，并用强力螺栓把台板牢靠连接。
10）安装传感器并调整好传感器垂直度用吊线检验使垂直度小于1mm
11）调整纵向和横向限位螺栓头部和挡板间隙2——4mm
七、使用和保养：
1、显示仪表用交流220V电压供电，接通仪表前要检验其电压是否符合要求，再将电源插头接上，然后接通电源开关。
2、接通电源，预热15——20分钟
3、若空秤显示值不为零，按置零键清零
4、能够设定皮重值，用皮重设定键和数字键来完成。
5、计量时应注意观察各指示灯状态，并判定操作是否正确。
6.使用完以后，要关断电源
7.该机不使用时存放温度范围：－10℃——45℃
8.电子汽车衡要有专员管理和维护，维修后必需用四等标准砝码检定，仪表在使用中严禁调校。
9.假如发觉有异常现象，应立即关闭总电源，通知我厂派人修复，绝对不许可非专业人员乱拆乱修。
10.称体要定时保养，每十二个月清锈一次并上油漆，打印机色带要常常上色带油或更换色带。
11.提议用户安装避雷设施，以降低无须要经济损失。
八、通常故障排除：
1、开机后无任何显示：
1）保险丝损坏
2）电源插头接触不良
3）交流电源输入电压不正常。
2、 开机后自检正常，显示读书不稳：
1）秤台下有异物
2）限位间隙不正常有擦靠
3）接线盒内受潮
4）导线接触不良
5）传感器有故障
6）仪表故障
3、 显示称重数据忽然超差很多：
1）秤台下有异物卡主
2）限位装置失效
3）传感器有故障
九、其它：
1.凡我厂生产电子汽车衡，保修期为十二个月，在十二个月内假如出现质量问题，我厂将无偿维修，但假如用户人为损坏维修费用全部由用户负担。
2.我厂产品终生维修，代培操作人员，开设咨询服务。
3.依据用户需要可选配微机管理系统打印机和大屏幕显示器
4.随机配置：
1）装箱单 1份
2）使用说明书 1份
3）出厂检定合格证 1份
4）保险管 1只
