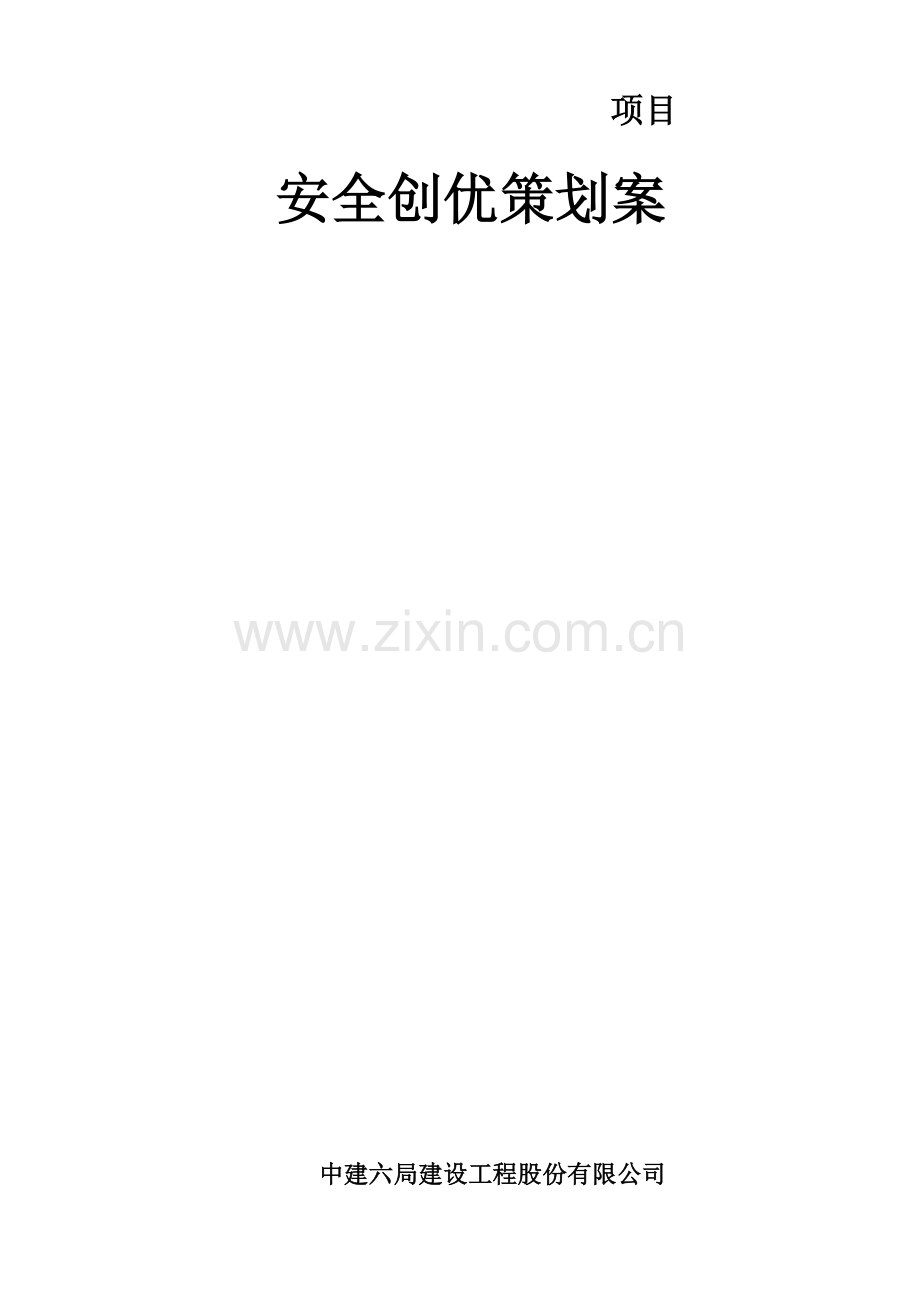

安全创优专业策划专项方案.doc

项目
安全创优策划案

中建六局建设工程股份有限公司
工程项目部

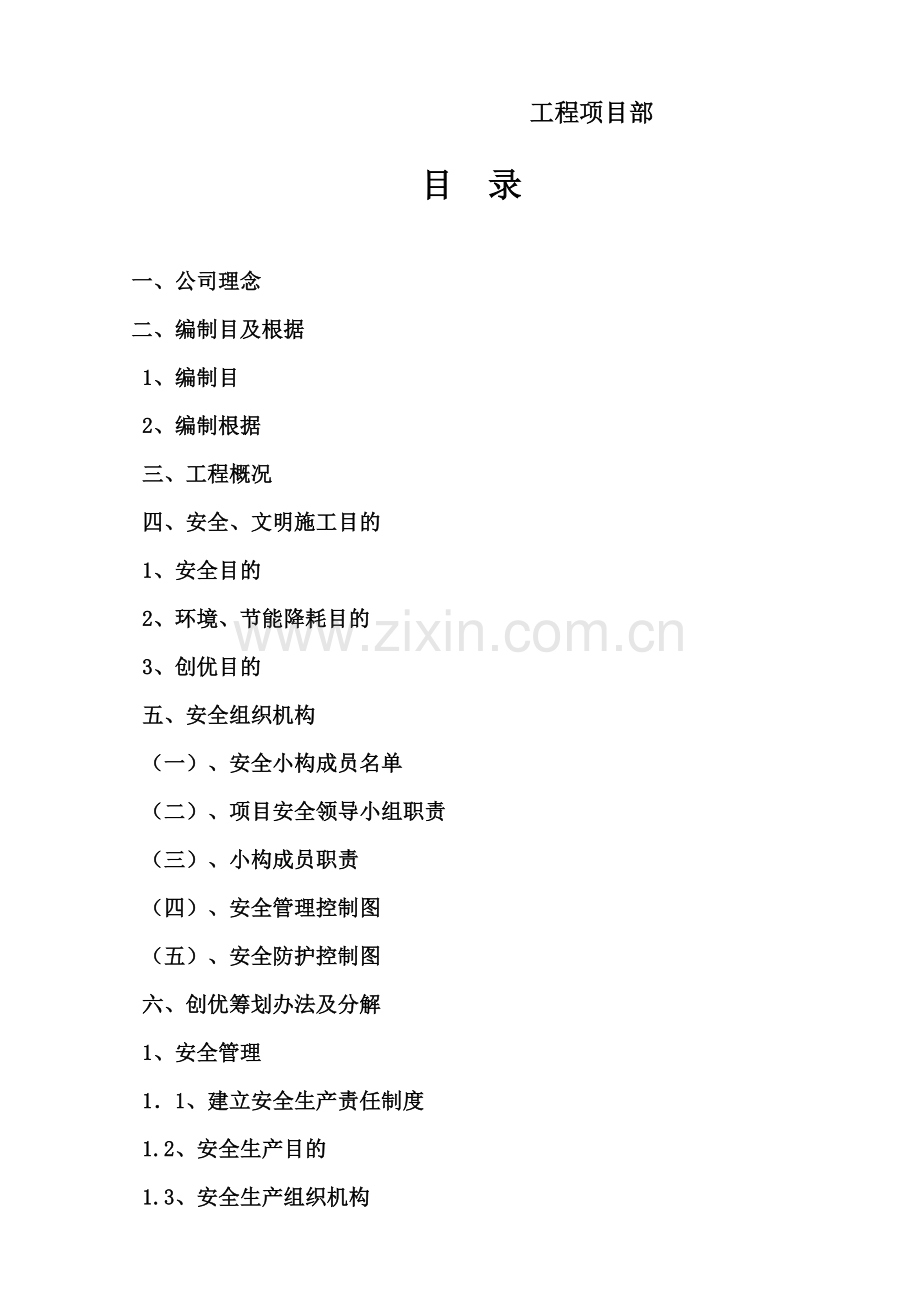

目 录

一、公司理念
二、编制目及根据
1、编制目
2、编制根据
三、工程概况
四、安全、文明施工目的
1、安全目的
2、环境、节能降耗目的
3、创优目的
五、安全组织机构
（一）、安全小构成员名单
（二）、项目安全领导小组职责
（三）、小构成员职责
（四）、安全管理控制图
（五）、安全防护控制图
六、创优筹划办法及分解
1、安全管理
1．1、建立安全生产责任制度
1.2、安全生产目的
1.3、安全生产组织机构
1.4、安全生产管理规章制度
1.5、安全教诲培训
1.6、劳务安全管理
1.7、组织安全检查和巡逻
1.8、安全专项经费使用
1.9、特种作业人员上岗制度
1.10、事故应急救援组织机构
1.11、危险性较大工程程序管理
1.12、安全资料整顿和归档
2、安全文明施工
2.1、施工图牌
2.2、现场CI
2.3、个体防护
2.4、安全防护
2.5、脚手架
2.6、消防
2.7、文明施工

公司理念

公司宗旨：服务社会、造福人类、建设祖国、福利员工
核心理念：追求阳光下利润最大化
公司精神：锻造精品，超越自我
经营理念：竞争无情、商机无限、市场唯大、经营为先
价值观：中华人民共和国建筑，品质重于泰山,过程精品，服务跨越五洲
环境观：建筑与绿色共生，发展和生态协调
安全观：质量是公司生命，安全是生命保障
一、编制目及根据：
1、编制目：
全面贯彻“安全第一，防止为主，综合治理”方针，以中建公司“绿色建造，和谐环境为本，生命至上，安全营运第一”安全理念为指引，坚持以人为本，履行安全文明施工标化工作，做到安全管理制度化，安全设施原则化，现场布置条理化，设备、材料定置化，作业行为规范化，环境影响最小化，营造安全文明施工良好氛围，保证获得河北省安全文明工地。
2、编制根据：
A、《建筑施工安全检查原则》JGJ59-
B、中华人民共和国建筑《安全生产管理手册》
C、中华人民共和国建筑《施工现场安全防护原则图册》
D、中建六局施工现场安全防护原则化图册
E、扣件式钢管脚手架安全技术规范JGJ130-
二、工程概况：
河北省人民政府工程位于河北省石家庄市裕华路原河北师范大学东校区北院，属都市中心地段。工程由河北省省直机关事务管理所投资兴建，北方工程设计研究院有限公司设计。1、2#建筑物总高度为23.900米，地上为4层，地下2层，3#建筑物总高度45.000m（局部54.000m），地上为9层（局部10层），地下2层，工程总建筑面为70182.25㎡。工程建成后将成为石家庄市中心区规模最大、影响最深远都市行政办公综合体。
三、安全、文明施工目的：
1、安全目的：
杜绝死亡事故，杜绝重大机械伤害事故，重大火灾以及集体中暑、中毒事故。杜绝因工重伤事故，年轻伤频率控制在3‰如下。
2、环境、节能降耗目的：
（1）、杜绝经济损失10万元以上环境责任事故。
（2）、项目综合能耗不超过0.223吨原则煤/万元产值。
（3）、污水排放符合国标。
（4）、噪声排放达标，严格执行建筑施工场界噪声限制。噪声排放扰民被投诉及被政府关于部门检测超标警告次数控制在1次以内。
（5）沙土覆盖率达到100％。
（6）固体废弃物以及有毒有害废弃物无害化解决率达到100％。
（7）现场消防设施、器材达标率100%。
3、创优目的：
创立湖北省“安全文明工地”。
四、安全组织机构：
为保障各项安全办法及时贯彻项目成立以项目经理为组长，项目书记、副经理、技术负责人、安全负责人、各劳务分包、专业分包项目经理为副组长，各部门负责人、专业工长、安全员以及各分包单位安全负责人为成员项目安全生产领导小组，在项目形成纵横网络管理体系，安全领导小组在公司工程部指引下进行工作。
（一）、安全小构成员名单：
组 长 :
副组长：
成 员：
（二）、项目安全领导小组职责：
1、坚持“安全第一、防止为主”安全生产方针，认真执行《安全生产法》和上级规章制度。制定本项目安全目的和年度工作筹划。对本项目安全生产负全面责任。
2、建立、健全本项目安全生产管理体系，制定本项目安全管理制度和奖罚细则，并有权修订细则中条款。主持召开本项目安全生产会议，决定安全奖惩办法。
3、定期组织项目施工人员进行安全教诲、安全培训。
4、定期和不定期组织施工现场及宿舍区安全文明施工和防火检查。
5、负责项目劳保用品、防护设施、用品筹划审批并监督发放使用。
6、制止违章指挥、违章作业、违背劳动纪律现象，并依照关于制度对违纪人员进行相应惩罚。
7、组织现场治安、保卫、灭火消防抢险工作详细实行。
（三）、小构成员职责：
小组长（项目经理）职责：
1、项目经理是本项目安全生产第一负责人，对本项目工程施工中安全生产负直接领导责任。建立健全本项目安全生产管理体系及各项安全生产管理制度。
2、坚持月安全例会制度。制定安全生产考核指标，指引项目安全生产工作。不折不扣地提取和用好安全技术办法经费，贯彻各项防护安全办法，实现工地安全达标。领导、组织施工现场定期安全生产检查，发现隐患，制定办法及时解决。
3、发生事故，要做好现场保护与急救工作并及时上报，组织配合事故调查，及时贯彻安全防护办法。
副组长（生产经理）职责：
1、在小组长领导下对本项目工程施工中安全生产负直接领导责任。组织贯彻施工组织设计中安全技术办法，组织并监督项目工程施工中安全技术交底制度和设备、设施验收制度实行。
2、认真做好自有职工和外部劳务队伍人员上岗安全教诲，保证她们健康和安全。领导、组织施工现场每周安全生产检查，发现隐患，制定办法及时解决，对上级提出安全生产与管理上问题，要定人、定期间、定办法予以解决。严格用好安全技术办法经费，贯彻各项防护安全办法，实现工地安全达标。
3、发生事故，要做好现场保护与急救工作并及时上报，组织配合事故调查，及时贯彻安全防护办法，认真吸取事故教训。
4、有权回绝上级不科学、不安全、不卫生生产指令。
副组长（项目总工）职责：
1、在项目经理领导下对本项目施工中安全生产负技术责任。组织编制施工组织设计，在编制和审查施工方案时，要制定、审查本工程各阶段施工安全技术办法，保证其可行性和针对性，并随时检查、监督、贯彻。
2、对项目工程应用新材料、新技术、新工艺要及时上报，经批准后方可实行，同步要组织上岗人员安全技术培训、教诲，认真执行相应安全技术办法与安全操作工艺。主持安全防护设施、外脚手架、设备验收，发现不正常状况及时采用办法，严格控制不合格、不合原则规定防护设施、设备投入使用。参加安全生产检查，对施工中存在不安全因素，从技术方面提出整治意见和办法。
副组长（安全负责人）职责：
1、在公司安所有和项目经理领导下组织贯彻项目及分包单位专职安全管理人员按照规定配备到位。
2、协助并组织制定本项目安全管理体系建立、制度建立，对本项目各阶段安全工作筹划策划、实行、总结。
3、组织并积极参加安全检查，督促并按照“三定”原则贯彻隐患整治。
4、开呈现场达标活动，提出奖惩意见，对办法方案提出自己建议；组织看站项目安全教诲培训和考核工作。
5、督促项目领导提足安全防护办法经费，做到专款专用，参加事故调查解决并提出自己意见。
副组长（劳务负责人）职责：
1、是项目劳务承包方安全生产第一负责人，对劳务公司在项目安全活动负责。在项目安全领导小组长领导下认真执行安全生产各项法规、规定、规章制度及安全操作规程，合理安排班组人员工作，对本队人员在生产中安全和健康负责；建立安全保障体系，按规定配备安全专职人员。
2、按制度严格履行各项劳务用工手续，禁止未成年人、身体有缺陷人员、身分不明人员进入本队施工。做好本队人员岗位安全培训，经常组织学习安全操作规程，监督本队人员遵守劳动安全纪律，做到不违章指挥，制止违章作业。
3、必要保持本队人员相对稳定，人员变更必要事先向关于部门申报，批准后新来人员应按规定办理各种手续，并经入场和上岗安全教诲后方可上岗。
4、依照总包方各项交底向本队各工种进行详细书面交底，针对当天任务、作业环境等状况，做好班前安全喊话，并监督其执行状况，发现问题及时纠正解决。
5、定期和不定期检查本队作业人员现场安全生产状况，发现问题及时纠正，重大隐患应及时报告关于领导。
6、发生因公伤亡及未遂安全事故，保护好现场，做好伤者急救工作，并及时报告关于领导。
成员（安全员）职责：
1、在项目安全领导小组领导下督促项目领导提足安全防护办法经费，做到专款专用。
每天会同各分包队安全员对各施工作业点进行安全检查，掌握安全生产状况，查出安全隐范及时提出整治意见和办法。制止违章指挥和违章作业，遇有严重险情，有权暂停生产，并报告领导解决。
督促项目安全小组每周定期检查，做好检查记录，及时填写隐患整治告知书，保证在检查完后2小时内将整治告知书下发到关于人员手中，并督促有关人员认真进行整治。
配合工长对施工班组进行安全宣教，坚持开展节前、节后、季节性施工安全教诲；组织班组（涉及外包队伍）认真学习安全技术操作规程。
2、依照项目安全防护方案，进一步施工现场分析研究安全动态，督促临边、洞口、脚手架等防护及时到位，制止违章作业。及时填报月安全报表。
3、发生因工伤忘及未遂安全事故要做好现场保护和急救工作，及时上报并如实向事故调查组反映事故状况。认真做好安全资料整顿及归档工作。
成员（材料负责人）职责：
1、在项目安全领导小组领导下保证供应施工用安全防护用品、机具和附件等在购入时必须要有出厂合格证明，并符合国家及石家庄市关于原则。
2、所有进入施工现场材料必要按照总平面布置图分类码放，钢管、木枋、模板码放必要做到三面齐,砖码放高度不超过1.5米。水泥等粉状颗粒材料不得露天存储。
3、负责采购、保管、发放、回收劳保用品，并向项目分管劳动保护负责人提供使用状况。
4、对批准安全设施所用材料应纳入筹划，及时供应。对下属员工经常进行安全意识教诲和纪律教诲。
成员（机电负责人）职责：
1、在项目安全领导小组领导下认真贯彻执行机电、动力设备安全生产规程和安全运营制度，施工暂时电源架设必要符合临电施工组织设计和有关原则并经验收合格后方可使用。
2、对现场临电及所有设备安全防护装置及附件每月进行两次检查，发现失灵、失效设备及时更换，督促操作人员进行寻常检查维护，并作好记录。
3、对从其他工地调入设备和新购买机电设备进行检查、验收,新购机电设备出厂合格证明机技术资料必要完整,回绝不合格设备进入施工现场使用。
4、会同项目有关部门对塔吊、电梯、井架等大型机械设备进行使用前检查验收。对外包安装塔吊、电梯有有关部门订立使用合格证方可投入使用。发现机电设备事故要及时解决上报，认真调查分析，制定防范办法。
成员（工长）职责：
1、在项目安全生产领导小组领导下认真执行上级及项目关于安全生产规定，对所辖班组（特别是外包队伍）安全生产负直接责任。
2、认真执行安全技术办法及安全操作规程，针对单项工程施工特点向班组（涉及外包劳务队伍）进行书面安全技术交底，履行签字手续后及时交项目安全员存档备案,并对规程、办法、交底规定执行状况经常检查，随时纠正违章作业。
3、经常检查所辖班组（涉及外包劳务队伍）作业环境及各种设施、设备安全运营状况，发现问题及时纠正解决。对重点特殊部位施工，必要检查作业人员及各种设施设备、安全防护与否符合安全规定，严格执行安全技术交底，贯彻安全技术办法，并监督其执行，做到不违章指挥，坚决制止违章作业。
其她成员职责：
在项目安全领导小组领导下积极参加本项目各项安全活动和安全检查。配合本单位各安全生产负责人制定各项安全管理制度并监督执行。认真贯彻各项安全操作规程，保证各项办法和筹划贯彻。

（四）、安全管理控制图

（五）、安全防护控制图

五、创优筹划办法及分解:
1、安全管理：
1．1、建立安全生产责任制度：拟定以项目经理为负责人安全生产责任制度，明确各部门、各分包单位安全职责，做到管生产必要管安全；明确项目经理是第一负责人、安全总监是安全生产监督直接负责人、生产经理是施工现场安全生产直接负责人各方责任主体。及时与各分包单位、班组长、项目各部门、个人订立安全生产责任状。
1.2、安全生产目的：按照合同承诺规定总目的；无死亡、火灾及其他因工程施工引起事故，杜绝重伤事故，年轻伤频率控制在0.3 %如下。
1.3、安全生产组织机构：成立以项目经理为组长安全生产领导小组，将各分包参建单位安全管理统一纳入总包项目安全管理，形成纵向究竟、横向到边管理体系，设立专职安全管理机构，专职安全员持证上岗。
1.4、安全生产管理规章制度：认真贯彻安全例会制度，建立安全管理资料台账，重要制度有：安全教诲培训制度、安全检查隐患整治制度、安全事故解决报告制度、劳动防护用品配备和管理制度、文明施工管理制度、保卫值班制度、消防管理规定、安全事故隐患排查治理制度、特种作业管理制度、机械设备及暂时用电管理制度、安全技术交底制度、安全标志制度、危险源控制及公示、危险性较大工程专项方案编制及报审等制度。
1.5、安全教诲培训：工人进场必要进行三级安全教诲并建立教诲培训档案，每周各单位必要组织一次安全活动，每天作业前班长必要组织班前喊话活动，项目部每月组织一次管理人员例会和安全知识培训，机电等特殊工种每月组织两次机电例会和安全教诲交底培训，所有安全教诲培训活动必要留档备查。
1.6、劳务安全管理：项目使用劳务公司，项目部与劳务公司订立安全管理合同，劳务公司必要按照规定配备专职安全员，劳务公司各班组长为兼职安全员，所有人员实行实名制管理，进场后将人员花名册和身份证复印件交项目安全管理部存档备查。
1.7、组织安全检查和巡逻：自开工之日起专职安全员应每天到现场巡逻，及时制止“三违”现象、消除事故隐患，项目部每周组织一次项目经理带队各分包负责人参加安全综合检查，每月参加业主组织综合检查。
1.8、安全专项经费使用：每月上报安全办法费使用清单，保证安全经费合理有效使用，保证现场安全办法到位，所有劳动防护用品购买、验收、发放、更换、报废必要有记录。
1.9、特种作业人员上岗制度：所有特殊工种必要持证上岗，建立并及时更新特殊工种花名册，及时督促到期证件人员进行年审。
1.10、事故应急救援组织机构：编制项目安全事故应急救援预案，组织人员进行事故救援培训，每季度组织一次应急事故救援演习，定期检查应急救援器材，配备急救药物。
1.11、危险性较大工程程序管理：对危险性较大工程如高支模、深基坑、悬挑脚手架等必要编制专项施工方案，并报公司总工审批后（需要专家论证，必要通过专家论证）方可实行。
1.12、安全资料整顿和归档：严格按照湖北省建设厅有关规定，组织资料归档和向业主及监理报审。
2、安全文明施工：
文明施工按照湖北省政府规定，力求满足现场“设备、材料定置化，视觉效果美观化”管理目的，同步为员工提供舒服、美观生活工作环境；力求中铁大桥局百瑞景三期一标段工程项目建设成为湖北省安全文明施工标化样板示范工地。保证获得湖北省安全文明工地。
2.1、施工图牌：
为了保证项目视觉效果，依照中建总公司、中建六局原则化图册规定，进行项目施工图牌策划。
图牌共分如下五种：
（1）、凸显公司形象“平平、安安”提示牌，共22块，编号分别从1号图牌到22号图牌。
（2）、结合实际现场制作安全提示牌，共三类，分别是禁止、指令、警告三类。
（3）、项目各类施工作业区域如办公区、生活区、配电室、施工大型机具、加工场区、材料堆放区、库房等张挂责任公示图牌。
（4）、各类安全管理公示牌。
（5）、建议制作图牌。
1.1、安全理念牌：

平平 安安

2号：对的佩戴安全帽！禁止吸烟 3号：禁止攀爬

4号：当心坠落 5号：禁止拆除外脚手架拉结点

6号：通道口宣传牌 7号：禁止吸烟

8号：卸料平台 9号：对的使用安全带

10号：禁止高空抛物 11号：吊篮安全作业

12号：洞口安全防护 13号：临边安全防护

14号：防坍塌 15号：安全用电

16号：地下有电缆 17号：当心机械伤害

18号：对的使用消防器材 19号：大模板堆放安全
1.2、安全标牌（禁止）：

1.3安全标牌（警告）：

1.4、安全标牌（指令）：

1.5、安全提示标志：

1.6安全宣传画图牌：

1.7、公示牌：

1.8、危险源公示图牌：

1.9、设备状态牌：

1.10、材料标记牌及支架：

1.11、消防栓提示牌：

2.2、现场CI：

会议室

公司文化

公司宣传墙

公司宣传墙

九图一牌

旗杆

公示牌

保安

安全质量宣传墙

LED显示屏

大门

安全责任公示牌

动火公示牌
2.3、个体防护
1.安全帽：
1.1、安全帽颜色普通 分为红、白、黄、蓝四色，红色为上级领导来访嘉宾和安全员使用，白色为项目管理人员使用，黄色为施工人员使用，蓝色为特种作操作人员使用。
1.2、安全帽上应按规定注明标记，安全帽前端张贴中建公司标志，标志长x宽=30x30，安全帽两侧按规定注明编号。编号长x宽=90x25，编号屡蓝底白字，其中A代表项目管理人员，B代表特种作业人员，C代表施工作业人员，数字编号应与项目施工档案编号一致。

2、安全带及警示镜：
2.1、安全带必要符合GB 6095-《安全带》技术和检查规定。进场必要提供生产日期、生产允许证、产品合格证、检查证。
2.2、安全带使用年限为3年，使用2年后必要进行抽样检查。
2.3、个人劳动防护用品必要有进场验收，发放记录。
2.4、安全带上各种部件不得任意拆除、接长使用。安全带应高挂低用，使用3m以上长绳应加缓冲器（自锁钩所用吊绳例外）

2.4、安全防护：
1、楼梯防护：
现场合有楼梯防护采用定型防护。

2、楼层边、阳台边、屋面边安全防护：
（1）、楼层边、阳台边、屋面边防护栏杆普通采用钢管搭设。
（2）、防护采用三道栏杆形式，第一道栏杆高度1500mm，第二道高度800mm，第三道高度150mm，立杆间距不不不大于mm。防护内侧满挂密目安全网，下设200mm 高踢脚板。
（3）、防护栏杆及踢脚板刷红白相间安全警戒色。
（4）、13 号提示牌悬挂于防护栏杆和密目安全网内侧，面向楼内，且每面临边至少挂两个

3、洞口防护：
（1）、洞口边长<1500mm：依照洞口尺寸大小,锯出相称长度木枋卡固在洞口内,然后将硬质盖板用铁钉钉在木枋上,作为硬质防护。盖板四周规定顺直，刷红白警示漆。

（2）、洞口边长≥1500mm：
①、洞口四周用钢管搭设三道防护栏杆，第一道栏杆距楼面1200mm，第二道栏杆距楼面600mm，第三道栏杆距楼面100mm，立杆高度1300mm。
②、洞口尺寸不不不大于mm 时，中间设一道立杆；洞口尺寸不不大于mm 时，立杆间距不不不大于1200mm。
③、主体构造施工阶段，洞口采用木模板和木枋封闭；安装及装修阶段，洞口采用水平安全网封闭。
④、防护栏杆刷红白相间（间距400mm）安全警戒色，外侧满挂密目安全网。防护栏和密目网外侧悬挂12 号提示牌。

4、电梯井防护：电梯井采用定型制作：
（1）、电梯井口防护门采用方管焊接骨架并焊接钢丝网成型。
（2）、防护栏高为1.8m，宽度为1.5m和2.1米,依照建筑物井口尺寸选定。
（3）、方管焊接选用30×30mm方管制作骨架。
（4）、在防护门上口两端设立Ø16钢筋作为翻转轴，以使门上下翻转。
（5）、电梯井（管道井）口安装1500mm 高工具式防护门。防护门底部安装200mm 高踢脚板。防护门和踢脚板刷红白相间警戒色。防护门外侧悬挂12 号提示牌。
（6）、电梯井内水平防护采用在井洞内每隔两层（≤10m）用钢管搭设防护平台，上面满铺跳板（主体施工阶段）或兜挂安全水平网（装修施工阶段）进行安全防护。

5、后浇带防护：
后浇带上用模板全封闭隔离，两侧设砖砌式挡水坎，挡水坎应粉刷平直，刷红白色警示漆。

6、安全通道防护棚安全防护：
（1）、安全通道防护棚普通用钢管扣件搭设。
（2）、防护棚长度依照建筑物坠落半径拟定，普通为3 米、6 米两种，高度普通为4.5 米。
（3）、防护棚普通采用双层顶棚形式，顶层满铺50mm 厚脚手板，两层板之间应保持700mm 间距。防护棚两侧搭设剪刀撑并满挂绿色密目安全网，有条件地区可采用蓝色安全网进行封闭。
（4）、防护棚两侧应搭设钢管立柱，在进口处张挂安全警示标志牌和全宣传标语，棚内悬挂6 号和7 号提示牌。

7、斜道安全防护：
（1）、斜道应满铺脚手板，脚手板设立防滑木条。
（2）、上下人斜道宽度不不大于1 米，立杆间距不不不大于1200mm，坡度值采用1：3。休息平台宽度不应不大于斜道宽度。运料斜道宽度不适当不大于1500mm，坡度值采用1：6.。斜道两侧应设立踢脚板和双道防护栏杆（ 上道栏杆高度1200mm，中间栏杆居中设立。）踢脚板高度200mm，栏杆和踢脚板表面刷红白警示色。
（3）、斜道两侧挂密目安全网封闭。斜道侧立面应设立剪刀撑。有条件地区可采用蓝色密目安全网。
（4）、通道口内侧悬挂6 号和7 号提示牌。
（5）、防滑条及其她安全防护按照规范和方案执行。

8、卸料平台安全防护：
（1）、卸料平台应依照规范和使用状况进行专项设计，用料、搭设尺寸和搭设办法应符合规范规定。
（2）、平台周边用钢管搭设3 道防护栏杆。第一道防护栏杆距底座上表面1200mm，第二道距底座上表面600mm，第三道距底座上表面200mm。防护栏杆内侧满挂密目安全网或使用木模板全封闭。平台周边200mm 高踢脚板。立杆间距不不不大于mm。栏杆及踢脚板均刷红白戒色。
（3）、平台围挡内右侧挂卸料平台告示牌，左侧挂8 号提示牌。两牌尺寸均为：宽×高=550mm×800mm。

9、施工电梯防护：
（1）、施工升降机运料平台脚手架：
①、在搭设外架前拟定施工电梯、物料提高机安装定位，施工电梯、物料提高机楼层平台应单独搭设，自成一体，并与构造进行可靠有效连接。
②、施工电梯、物料提高机楼层接料平台立杆平面布置见右图，其她步距应与楼层相吻合。
③、严格按方案规定采用卸荷办法。

（2）、施工电梯运料平台安全防护：
①、首层梯笼周边2.5 米范畴内应设立防护栏杆，防护栏杆刷红白警戒色。电梯首层入口搭设安全通道防护棚。
②、运料平台两侧应采用双道防护栏杆进行防护。上栏杆高1200mm，下栏杆高600mm。立杆内侧满挂密目安全网，下设200mm 高踢脚板。
平台下方满挂水平密目安全网。防护栏杆和踢脚板刷红白相间警戒色。

（3）、施工电梯运料平台防护门：
①、安全防护门高1850mm，应在1800mm 处在安全通道口外侧搭设一道横钢管挡住，避免楼层门向外开，防护门开关插销设立在外面一侧，
从楼层一侧无法启动。
②、安全防护门骨架为方钢焊接制作，门扇面板下部为δ1 钢板，上部为40×40 钢板网，尺寸如右图。
③、安全防护门与脚手架连接处最佳采用连接件，避免焊接。
④、安全防护门表面漆成蓝色，钢管表面刷黄色油漆。

10、钢筋、木工加工场防护：
所有采用定型制作防护：

11、暂时用电防护：
①、总配电箱：
1、一级柜防护棚以砖砌为主，上面采用双层硬质防护；
2、一级柜配电室门采用外开式，门内设立防鼠板，防火沙，绝缘手套，应急照明灯等；
3、配电室内应悬挂暂时用电安全操作规程、岗位责任制、安全负责人、现场用电平面布置图等；
4、配电室详细尺寸见下图；
5 、总配电柜先后两面距配电室墙距离为1500mm；侧面维护通道至少1000mm，配电柜顶端距配电室顶端至少500mm；
6、总配电室高度不低于3000mm。

②、二级电箱
1、二级箱四周防护采用拼接形式，每侧面采用方钢管焊接而成。外框方钢采用40mm*40mm，内侧采用25mm*25mm 方钢，间距15mm。稳固安顿在混凝土承台上。
2、配电箱防护棚尺寸2300mm*2300mm*2300mm。基本承台尺寸2500mm*2500mm，高200mm，刷红白油漆，间距150mm，夹角45°
3、顶部采用双层硬防护。上层有防雨办法，并设不不大于5%坡度排水坡。
4、双层硬防护间防护棚外立面挂蓝底白字公司标记。防护棚周边悬挂配电箱编号、警示标语、操作规程及有关作业负责人标记牌（附联系电话）。
5、配电箱与防护棚之间距离如图所示。
6、防护棚内应加设一组（2 个）干粉灭火器。

③、楼层配电：
1、在建高层建筑暂时电缆配电必要采用电缆埋地引入。电缆垂直敷设位置应充分运用在建工程竖井、垂直孔洞等，并应接近负荷中心。
2、垂直布置电缆每楼层固定点不得少于一处。
3、电缆固定宜采用角钢做支架、瓷瓶做绝缘子固定。
4、每层分派电箱电源应从下一层分派电箱中总隔离开关上端子引出。
5、楼层电缆禁止穿越脚手架引入。

④、设备用电安全防护：
1、每台设备配备专用开关箱，单机开关箱宜安装牢固。开关箱支架刷红白相间警戒色。
2、固定设备采用固定式开关箱，开关箱箱体中心距地面垂直高度为1400mm～1600mm。移动设备开关箱安装在支架上，支架可固定在设备
外壳或设备吊笼上。
3、设备电源线应穿管保护。固定设备水平电源线采用PVC 管埋地敷设，PVC 管直径为电源线直径1.5 倍。
4、设备距离开关箱水平距离不得不不大于3000mm。
5、设备应定期保养，安全装置敏捷有效，保证正常运营。
6、右图合用于施工现场合有固定加工车间所有固定设备。

⑤、施工机具安全防护：
施工机具使用前,必要进行安装验收；机具应有防雨、防砸防护设施，传动部位设立防护罩,每台机具备单独配电开关箱，设备开关箱中心距地面垂直高度为1.5m，所控制机具与开关箱距离不得超过3米，并设有匹配漏电保护器,机具金属外壳做保护接零,设备外露负荷线宜采用PVC 管保护，管径为负荷线直径1.5 倍；无人作业应切
断电源,作业人员佩带必要防护用品,特种作业人员持操作证,作业人员每班做好施工机具清洁、紧固、润滑、调节、防腐工作。
圆盘锯：
1、锯片上方必要安装保险（罩），防护罩宽度应不不大于10cm。
2、在锯片背面，离齿10～15mm 处，必要安装弧形楔刀。
3、传动部位必要有完善防护装置。

电焊机：
1、吊运笼子主骨架采用钢筋焊接，吊环采用圆钢焊接或钢板打孔方式；
2、中间某些采用螺纹钢焊接，间隔15cm；
3、电焊机吊运笼子侧面应有放置灭火器侧斗，灭火器能安全固定；
4、底板和上表面规定采用模板盖封，刷红白油漆。

切割锯防护罩：

⑥、照明：
(1)、普通场合宜选用额定电压为220V照明
(2)、室外220V灯具距离地面不得低于3m,室内220V灯具距离地面不得低于2.5。
(3)、在隧道、高温、有导电灰尘、比较潮湿或者灯具离地面高度低于2.5 等场合照明，电源电压不应不不大于36V。
(4)、特别潮湿场合、导电良好地面、锅炉或金属容器内照明，电源电压不得不不大于12V。
(5)、照明灯具金属外壳必要与PE线相连接，照明开关箱内必要设立隔离开关、短路与过载保护器和漏电保护器。
(6)、普通灯具与易燃物距离不适当不大于300，聚光灯、碘钨灯等高热灯具与易燃物距离不适当不大于500 ，且不得直接照射易燃物。

地下室照明

楼梯照明

施工电梯照明
12、其她:
观礼台：

安全教诲区：

限速标志：

高低跨通道（推荐做法）：

2.5、脚手架:
1、落地式脚手架：
1.1、落地脚手架基本：
1.1.1、落地式外脚手架基本应垫平夯实，在基本上沿外脚手架长度方向设立50mm厚木脚手板，基本垫板规定符合地方原则。
1.1.2、在立杆下部150mm处设立纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。
1.1.3、脚手架四周设立排水沟，采用有组织排水。
1.1.4、脚手架立杆基本不在同一高度时，必要将高处纵向扫地杆向低处延长两跨与立杆固定，高低差不不不大于1m，靠边坡上方立杆轴线。

1.2、外脚手架防护：
1.2.1、脚手架外侧满挂密目安全网，有条件地区可采用蓝色密目安全网进行全封闭。
1.2.2、脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。
1.2.3、每隔一组或两组剪刀撑设立一道300mm高踢脚板，固定于立杆内侧。
1.2.4、底层脚手架外侧悬挂3 号和4 号提示牌。

1.3、外脚手架剪刀撑及横向斜撑设立：
1.3.1、每道剪刀撑应跨越5~7根立杆，与地面夹角为45°~60°，杆件接长采用搭接，剪刀撑两根斜杆均与立杆或相近小横杆相连。
1.3.2、24米如下外架， 在架体外侧两端、转角及中间间隔不超过15米立面上设立剪刀撑。
1.3.3、一字型、开口型双排架两断口必要设立横向斜撑，24米以上架体在架体拐角处及中间每六跨设立一道搭接斜撑。
1.3.4、横向斜撑应在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶

1.4、外脚手架杆件布置：
1.4.1、架体阴阳转角处应设立4根立杆，大横杆应连通封闭。
1.4.2、内外立杆连线应垂直于建筑物构造边线，紧贴每一组立杆必要设立小横杆。
1.4.3、立杆除顶层顶部外必要采用对接，大横杆在架体转角外可以搭接，剪刀撑必要搭接。
1.4.4、剪刀撑、连墙件必要随外脚手架同步搭设、同步拆除。禁止后搭或先拆。

1.5、外脚手架连墙件设立：
1.5.1、连墙件是保证脚手架稳定最重要杆件，连墙件应从第一步纵向水平杆处开始设立， 在“ 一字型”、“开口型”两端必要加强设立连墙件。
1.5.2、连墙件：所有为两部三跨，在楼层内预埋短钢筋，与脚手架主节点连接，柱子位置抱住拉结，遇到剪力墙位置预埋钢套管穿墙拉结，并按照方案使用钢丝绳卸荷。

1.6、外脚手架水平防护：
1.6.1、主体施工阶段，施工层、拆模层、第二层必要满铺脚手板，脚手板必要铺至建筑物构造。
1.6.2、从第二层起，应每隔12米设立一道硬质隔断防护，并在其中间部位张挂水平安全网。

1.6.3、脚手板铺设时禁止浮现探头板，脚手板端头应用φ1.2mm镀锌铁丝固定在小横杆上。
2、悬挑脚手架：
2.1、锚环在混凝土浇筑前穿PVC管进行预埋，螺杆丝扣用胶带进行保护，锚环放置在。
2.2、脚手架底部应按规范规定沿纵横方向设立扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺模板进行防护。
2.3、脚手架底部立杆内侧应设立200mm高踢脚板；底部应采用硬质材料进行全封闭。
2.4、杆件搭设及防护同前述落地式外架。

3、脚手架安全网:
为了保证架体美观，所有安全网张挂时必须横平竖直，与横杆绑扎牢固。所有安全网从转角处开始张挂，遇到安全网过长时进行折叠，保证转角处美观性。每天对安全网进行检查，对破损和掀开安全网及时进行更换和恢复。
4、脚手架小横杆:
所有小横杆以脚手架外侧为基准，统从来外侧露出5-10cm,遇到剪力墙和柱子部位，使用定制钢管或碗扣小横杆代替，保证架体美观。同步所有立杆和大横杆交汇处必须设立小横杆。
2.6、消防：
1、暂时消防给水系统:
1.1、在建工程项目部应单独编制施工现场消防安全专项方案，由上级单位审核、审批。
1.2、现场设立暂时室外消防给水系统。
1.3、消防栓间距不应不不大于120m，最大保护半径不得大
于150m，且与在建工地、暂时用房和可燃材料堆场及其加工场外边线距离不应不大于5m。给水干管管径不应不大于DN100。
1.4、在建工程构造施工完毕每层楼梯处应设立消防水枪、水带及软管，且每个设立点不应少于2套。
1.5、消火栓接口前端应设立截止阀，且消火栓接口或软管接口间距，多层建筑不应不不大于50m，高层建筑不应不不大于30m。
1.6、暂时用房建筑必要定点设立灭火器箱（ 内装灭火器，至少2 具/箱），灭火器箱不少于1 个/200 ㎡。且单具灭火器间距不得不不大于25米。

室外消防栓实景图
2、暂时消防设施:
2.1、建立和执行现场消防和危险物品管理制度，并严格按照消防管理规定实行，做好有关记录。
2.2、生活区、仓库、配电室、木工作业区等易燃易爆场合必要设立相应消防器材，并有专人负责定期检查，保证完好有效。
2.3、消防器材配备如示意图：

3、动火管理：
4.1、施工现场应建立动火审批和作业制度，凡有明火作业必要按三级动火规定进行审批。
4.2、作业时应按规定设监护人员，作业后必要确认无火源危险时方可离开。
4.3、施工现场应建立并严格执行动火审批制度和动火监控制度。
4.4、任何动火作业都要履行动火审批手续，涉及《施工现场动火证申请书》和《施工现场动火证》。动火作业由需要动火单位提出申请，现场总承包单位进行审批。《施工现场动火证申请书》由审批单位留底备查，动火人持《施工现场动火证》作业。
4.5、《施工现场动火证申请书》和《施工现场动火证》编号应一致或一一相应，具备可追溯性。
2.7、文明施工：
1、道路：
所有道路采用混凝土进行硬化。

2、土方：现场合有土方使用双层防尘网进行覆盖。
3、清扫：每天安排至少三人对现场合有道路进行清扫，每
