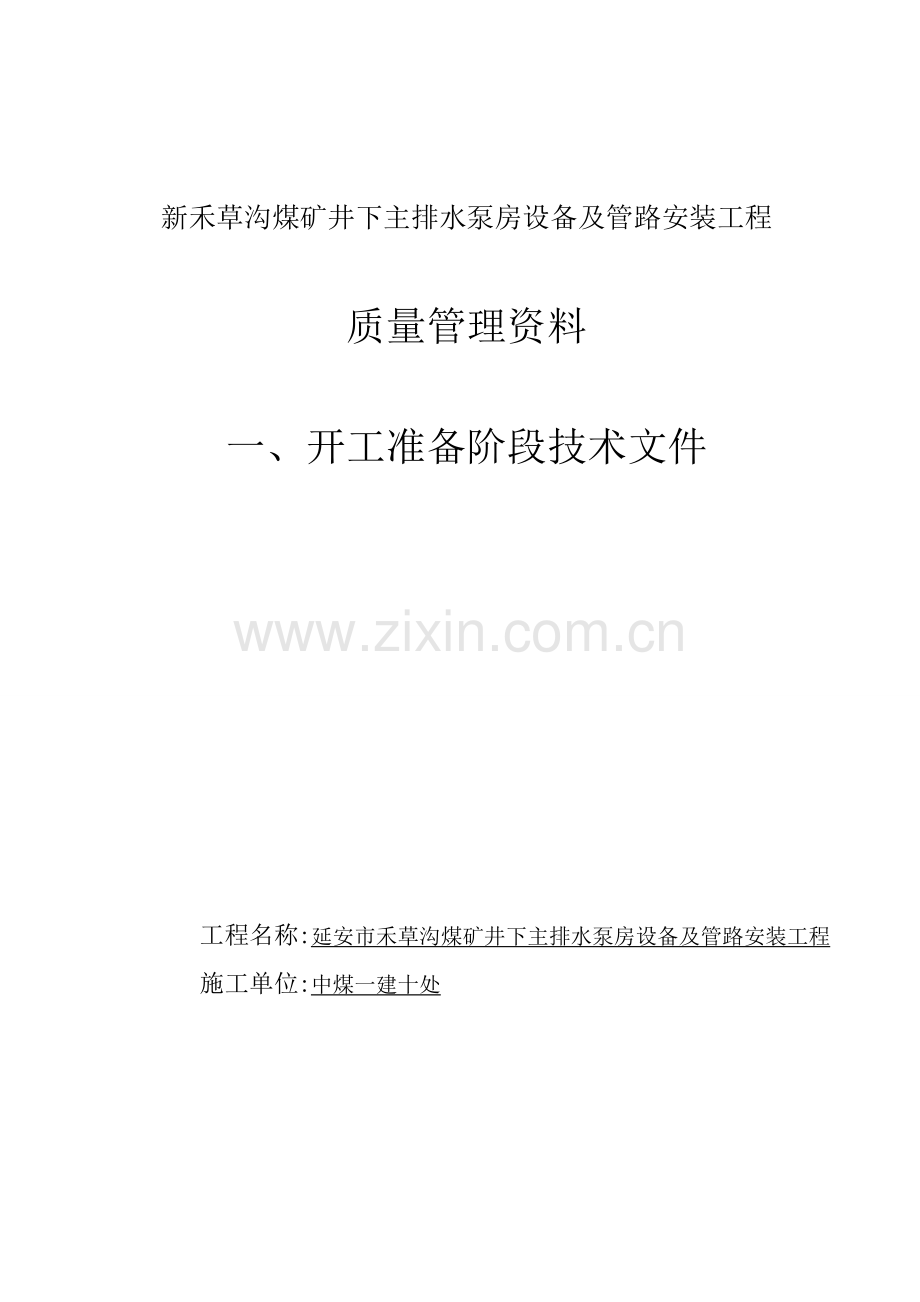

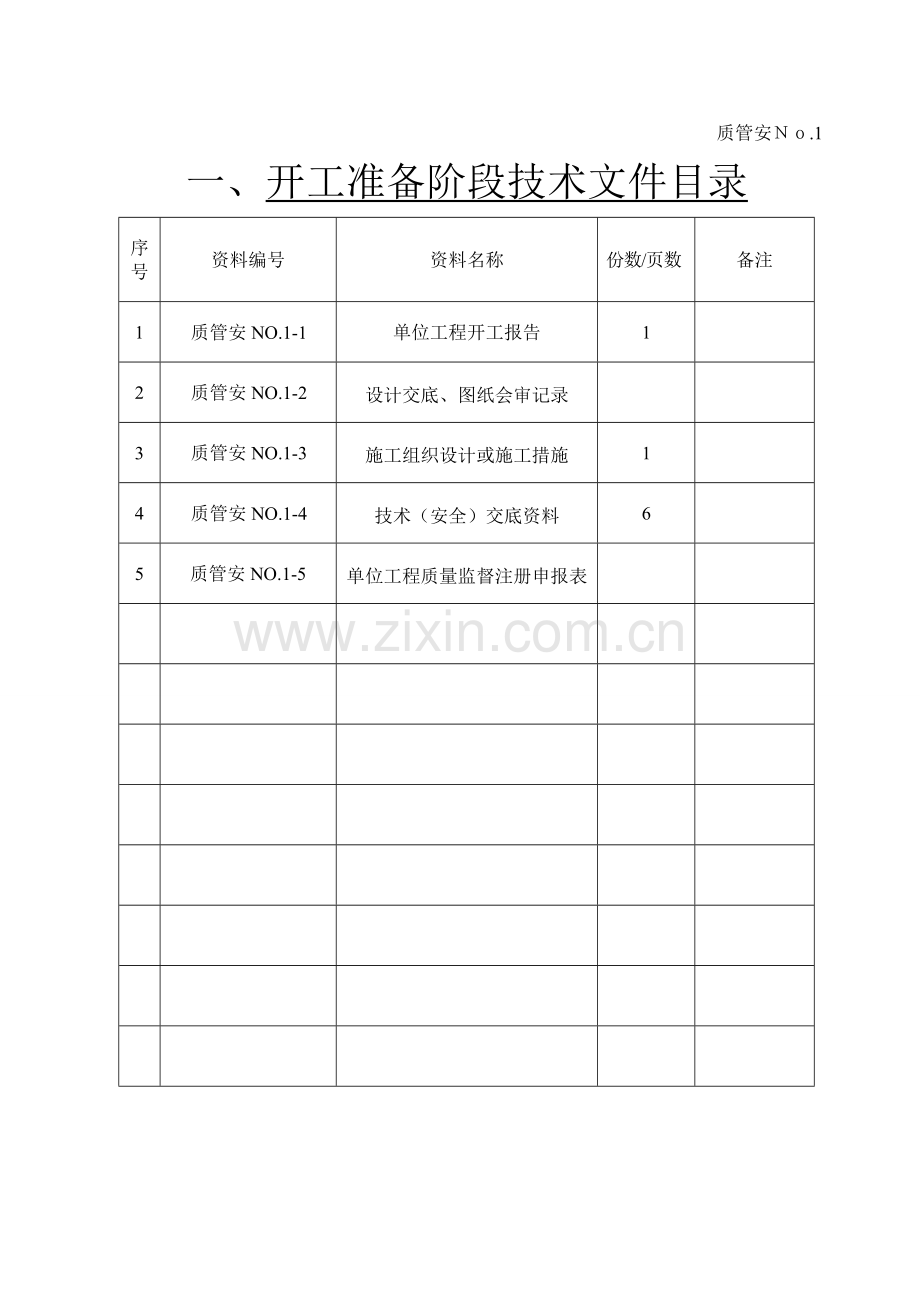

1、新禾草沟煤矿井下主排水泵房设备及管路安装工程质量管理资料一、开工准备阶段技术文件工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装工程施工单位:中煤一建十处质管安.1一、开工准备阶段技术文件目录序号资料编号资料名称份数/页数备注1质管安NO.1-1单位工程开工报告12质管安NO.1-2设计交底、图纸会审记录3质管安NO.1-3施工组织设计或施工措施14质管安NO.1-4技术(安全)交底资料65质管安NO.1-5单位工程质量监督注册申报表质管安.1-1工 程 开 工 报 告工程名称工程地点施工企业资质等级及证号工程规模结构形式合同约定工程主要内容合同工期天开工日期年 月 日计划竣工日期年 月
2、 日施工准备完成情况项 目 内 容项目自检情况1、施工图设计会审和技术交底。2、施工组织设计审批。3、施工管理人员配置到位4、工程材料进场满足施工进度需要5、施工设备和周转材料进场,满足工程需要。6、文明施工各项工作就绪。7、其它准备情况 工程由我单位施工,准备工作已就绪,具备开始施工条件。拟定于 年 月 日正式开工,请审批,特此报告。 施工企业项目负责人: 年 月 日 (单位公章)审批意见:总监理工程师:年 月 日 (单位公章)审批意见:建设单位项目负责人:年 月 日 (单位公章)质管安.1-2-1设计交底、图纸会审记录单位工程名称 主持单位负责人参加单位及人员建设单位:设计单位:监理单位:
3、总包单位:施工单位:图纸名称存在问题及意见解决意见设计单位:(签章) 年 月 日建设单位:(签章) 年 月 日监理单位:(签章) 年 月 日总包单位:(签章)年 月 日施工单位:(签章) 年 月 日质管安.1-2-1设计交底、图纸会审记录单位工程名称 主持单位负责人参加单位及人员建设单位:设计单位:监理单位:总包单位:施工单位:图纸名称存在问题及意见解决意见设计单位:(签章) 年 月 日建设单位:(签章) 年 月 日监理单位:(签章) 年 月 日总包单位:(签章)年 月 日施工单位:(签章) 年 月 日质管安.1-2-1设计交底、图纸会审记录单位工程名称 主持单位负责人参加单位及人员建设单位:
4、设计单位:监理单位:总包单位:施工单位:图纸名称存在问题及意见解决意见设计单位:(签章) 年 月 日建设单位:(签章) 年 月 日监理单位:(签章) 年 月 日总包单位:(签章)年 月 日施工单位:(签章) 年 月 日质管安.1-2-1设计交底、图纸会审记录单位工程名称 主持单位负责人参加单位及人员建设单位:设计单位:监理单位:总包单位:施工单位:图纸名称存在问题及意见解决意见设计单位:(签章) 年 月 日建设单位:(签章) 年 月 日监理单位:(签章) 年 月 日总包单位:(签章)年 月 日施工单位:(签章) 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水
5、泵房设备及管路安装分部工程名称分项工程名称交 底 内 容岗前安全培训1. 说明:开工前对作业人员进行不少于72小时的安全培训,考试合格取得操作资格证后方可上岗作业。 2.作业人员入井前要充分休息好,入井戴好安全帽、自救器、矿灯、防尘面具,严禁穿化纤衣服入井,严禁酒后上岗、严禁带烟、点火用品及危险品入井。 3.到达施工现场 ,要先查看周围环境,查清有无安全隐患,严格按照“三大规程”进行施工 。 4.在井下不得随意乱走,看清标志,切忌进入盲区。不得随意挪动或拆除警示标志或栅栏。不得随意触摸正在运行中的各种电气和机械设备。 5.施工中要严格遵守施工规范的要求,自觉接受甲方、监理及安检人员的监督、检查
6、,对提出的工程质量、安全等问题立即进行整改。 交底人:年 月 日接受人: 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水泵房设备及管路安装分部工程名称机械安装分项工程名称水泵安装交 底 内 容基础验收说明:(一)、 基础验收 水泵安装前,必须对基础质量进行严格的检验: 1)根据施工图纸复核基础(预埋板)的中心线位置及基准点、并测出基准点标高。 2)复核基础的外形尺寸、位置和质量,应符合现行国家标准钢筋混凝土工程施工及验收规范的规定,并应有验收资料或记录。 3)复核基础预留的地脚螺栓孔间距、孔深、几何尺寸及位置均应符合图纸要求。 4)基础表面和地脚螺栓预留孔中
7、的油污、碎石、泥土、积水等均应清除干净;预埋地脚螺栓的螺纹和螺母应保护完好;放置垫铁部位的表面应凿平。 交底人:年 月 日接受人: 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水泵房设备及管路安装分部工程名称分项工程名称交 底 内 容设备验收说明:(二)、设备验收 1)设备验收时,应由建设、监理和施工方共同参加,并详细作好记录。 2)检查包装箱外观有无损坏,清点零部件是否齐全;各部件名称、规格均应与装箱单相符;检查各部件有无缺损,表面有无损坏和锈蚀。 3)油漆外观要完整均匀,颜色一致,不得有明显刷痕、堆积等缺陷,漆膜物理机械性能应符合国家标准的要求。 4)所
8、有零部件必须经检验合格;配套件、外购件必须有合格证书;随机带备品备件应完好;有关技术文件、资料应齐全。交底人:年 月 日接受人: 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水泵房设备及管路安装分部工程名称机械安装分项工程名称二次灌浆交 底 内 容设备就位、找正、找平说明:(三)、设备的就位、找正、找平 1)根据施工图,定出水泵的中心线,确定泵体的安装位置,并在建筑物里标示出来。 2)泵体和主电动机下安装在基础上必须垫稳、垫实。 泵轴向水平度必须不得超过0.5/1000; 3)灌浆处基础应成麻面,以保证灌浆质量。预留孔灌浆前 ,灌浆处应清洗洁净,灌浆宜采用细
9、碎石混凝土和其他灌浆料,其强度应比基础或地坪的强度高一级,灌浆时应捣实,并不应使地脚螺栓倾斜和影响设备的安装精度。当灌浆层与设备底座底面接触时,宜采用无收缩混凝土或水泥砂浆。灌浆层厚度不应小于25mm。 设备安装前,二次灌浆处的混凝土基础应剁成麻面,垫铁应与基础面接触良好。捣固密实。严防二次灌浆造成基础螺栓歪斜。 交底人:年 月 日接受人: 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水泵房设备及管路安装分部工程名称机械安装分项工程名称基础螺栓及垫铁交 底 内 容设备就位、找正、找平说明: 4)地脚螺栓安装应符合 MT5010-95 要求。 基础螺栓安装前要
10、清除油、污。基础螺栓应在混凝土强度达到75后拧紧。基础螺栓相关部位接触良好,不碰孔底、孔壁。 5)垫铁组的位置和数量规格及安放必须符合MT5010-95规定。在基础上放置垫铁的位置应铲平,使垫铁与基础之间基础良好。每一垫铁组应尽量减少垫铁的块数(不宜超过五块),每组垫铁一般不超过三层(斜垫铁每对为一层)。除机座下有指定垫铁位置外,轴承下、基础螺栓两侧应设置垫铁。在能放稳和不影响灌浆的情况下,垫铁应尽量靠近基础螺栓。相邻两垫铁组间的距离宜为5001000mm。 应将各垫铁相互用定位焊焊牢,重要设备垫铁每段焊长不小于20mm,焊接间距不大于40mm。垫铁必须垫稳、垫实。所安装部件找平后垫铁露出底座
11、底面边缘:平垫铁为1030,斜垫铁为1050mm。交底人:年 月 日接受人: 年 月 日质管安.1-4-1 技术(安全)交底记录单位工程名称禾草沟煤矿井下主排水泵房设备及管路安装分部工程名称机械安装分项工程名称水泵试运转交 底 内 容水泵试运行说明: (五)试运行1、泵在设计符合下连续运转2h后必须符合下列规定:滑动轴承温度70滚动轴承温度802、基础及各部件连接用紧固件不应有松动现象。交底人:年 月 日接受人: 年 月 日质管安.2一、 单位工程质量评定资料目录序号资料编号资料名称份数/页数备注1质管安NO.2-1单位工程质量综合评定表2质管安NO.2-2单位工程质量保证资料核查表3质管安N
12、O.2-3单位工程观感质量评定表4质管安NO.2-4分部工程质量评定表5质管安NO.2-5分项工程质量检验评定表6质管安NO.2-6单位工程竣工报告7质管安NO.2-7单位工程竣工验收证书8质管安NO.2-8监理单位工程质量评估报告9质管安NO.2-9勘查、设计单位工程质量检查报告10质管安NO.2-10建设单位工程竣工验收报告(纪要) 11、质管安NO.2-11单位工程质量认证书质管安.2-1-1单位工程质量综合评定表工程名称:禾草沟煤矿井下主排水泵房设备及管路安装施工单位:中煤一建十处开工日期:2012年3月11日 竣工日期:2012年3月21日项次检验项目评定情况核定情况1分部工程质量评
13、定汇总共3分部其中优良3分部优良率100%指定分部质量等级: 2质量保证资料评定共核查:7项其中:7齐全7项基本齐全7项3观感质量评定应得100分实得96分得分率96%评定等级:施工单位:(签章)年 月 日总包单位:(签章)年 月 日监理单位: (签章) 年 月 日建设单位:(签章)年 月 日质管安.2-2 单位工程质量保证资料核查表 序号资料名称资料编号份数核查情况1机械加工类材料合格证及试验报告质保安No.12电气仪表类材料合格证及试验报告质保安No.23智能控制类材料合格证及试验报告质保安No.34设备合格证 质保安No.45设备试(检)验报告质保安No.56焊接焊缝、焊材检查记录质保安
14、No.67制作、防腐、保温安装记录质保安No.78探伤检验报告质保安No.89锚固力试验报告质保安No.910材料(设备)代用单质保安No.1011随机技术文件质保安No.1112设备开箱检查及零部件清点记录质保安No.1213工程定位测量记录质保安No.1314设备基础检查记录质保安No.1415基础垫铁布放质保安No.1516二次灌浆检查及砼强度试验报告质保安No.1617隐蔽工程检查验收记录 质保安No.1718结构吊装记录质保安No.1819中间验收记录质保安No.1920排水管路灌水、通水试验记录质保安No.2021管路试压检查记录质保安No.2122阀件试压检查记录质保安No.22
15、23压力容器耐压试验记录质保安 No.2324特种设备性能检测报告质保安 No.2425接地电阻测试记录质保安 No.2526绝缘电阻测试记录质保安 No.2627机械设备试验、调试、试运转记录质保安 No.2728电气设备试验、调试、试运转记录质保安 No.2829智能控制系统试验、调试、试运转记录质保安 No.2930空、重载调试记录质保安 No.3031施工措施、作业规程 质保安 No.3132施工及质量自检记录 质保安 No.3233设计变更通知单质保安 No.3334竣工图质保安 No.34结论:施工单位项目经理: 年 月 日总监理工程师: 年 月 日质管安.2-3单位工程观感质量评
16、定表单位工程名称:禾草沟煤矿井下主排水泵房设备及管路安装序号项目标准要求标准分实得分1机房布置及卫生布置符合设计要求,机房(硐室)清洁,无灰尘、杂物及油污。112管线布置美观、整齐、符合设计及标准要求。113密封性能密封完好,无渗漏,符合标准要求。 1.51.54照明硐室照明灯具完好,布置符合设计及标准要求115设备铭牌标志及零部件完整,表面无磕碰、损伤,符合设计及标准要求。226试运转运转正常,符合标准或技术文件要求3.53.3合 计109.8注:室(硐室)外管路、缆线、井筒装备及井架不做观感质量评定;施工单位自评时,应有三人以上参加(包括质检部门人员);竣工验收时,应由建设、设计、施工及监
17、理单位各派一人参加;实得分相加与标准分相加之比得分率,每一工程有几项时,按几项的实得分与标准分相比;序号码26除一般观察外,可按本标准规定对外观可见部分进行实测实量检查。质管安.2-4分部工程质量评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装 分部工程名称: 机械安装 分部工程性质: 机械安装 序号分项工程名称评定等级性质备 注合格优良水泵安装主要分项工程垫铁、基础螺栓一般分项工程二次灌浆一般分项工程试运转主要分项工程 合 计优良率 %评评定等等均级施工单位:技术负责人:工程负责人:年 月 日核评定等等均级监理(建设)单位:总监理工程师(项目负责人):年 月 日注:分部工程性
18、质是指该分部工程为主要分部工程或一般分部工程质管安.2-4分部工程质量评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装 分部工程名称:管道安装 分部工程性质: 管道安装 序号分项工程名称评定等级性质备 注合格优良管子梁、管座梁安装主要分项工程管道加工一般分项工程 管件及闸门的检验一般分项工程管道安装一般分项工程 管道焊接一般分项工程 管道系统试验及涂漆一般分项工程合 计优良率 %评评定等等均级施工单位:技术负责人:工程负责人:年 月 日核评定等等均级监理(建设)单位:总监理工程师(项目负责人):年 月 日注:分部工程性质是指该分部工程为主要分部工程或一般分部工程质管安.2-4分
19、部工程质量评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装 分部工程名称:电气安装 分部工程性质: 电气安装 序号分项工程名称评定等级性质备 注合格优良电缆敷设主要分项工程设备接地装置一般分项工程 合 计优良率 %评评定等等均级施工单位:技术负责人:工程负责人:年 月 日核评定等等均级监理(建设)单位:总监理工程师(项目负责人):年 月 日注:分部工程性质是指该分部工程为主要分部工程或一般分部工程 质管安.2-5分项工程质量检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:电缆敷设分部工程名称:电气安装 分项工程性质:一般保证项目项 目质 量 情
20、 况1电力电缆试验结果必须符合煤矿安装工程质量检验评定标准之规定。符合规范规定2电缆终端和电缆接头的制作、安装必须符合煤矿安装工程质量检验评定标准之规定。符合规范规定3电缆必须符合煤矿安装工程质量检验评定标准之规定。符合规范规定4送电正常,电缆端头和接线盒核相及刷漆正确,两端相位一致。符合规范规定基本项目项 目质 量 情 况1 2345678910等 级1电缆支、托架,金属电缆终端盒、接线盒的外壳接地应符合煤矿安装工程质量检验评定标准之规定。2电缆保护管安装应符合煤矿安装工程质量检验评定标准之规定。3电缆芯线与设备连接应符合煤矿安装工程质量检验评定标准之规定。 4允许偏差项目项 目允许偏差(m
21、m) 实测值 (mm)1234567891明敷成排支架相互间高低差103427124562345质量保证资料项 目质 量 情 况1竣工图齐全2施工技术措施详实、全面3施工及质量自检记录详实4检查结果保证项目检查 4项,合格 4 项基本项目检查 3项,其中优良 3项,优良率 100% 允许偏差项目实测 9点,其中合格9点,合格率 100%质量保证资料 符合要求3项评定等级工程负责人: 年 月 日班组长: 年 月 日核定等级监理工程师:年 月 日质管安.2-5分项工程质量检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:接地装置安装分部工程名称:电气安装 分项工程性
22、质:一般保证项目项 目质 量 情 况1电气装置的接地必须符合设计要求,当无明确规定时,在所有电气装置中,由于绝缘损坏而可能带电的电气装置,其金属部份必须有保护接地。符合规范规定2接地体(线)的连接采用搭焊时,其搭接长度必须符合煤矿安装工程质量检验评定标准之规定。符合规范规定3接至电气设备器具和可拆卸的其他非带电金属部件接地(接零)的分支线,必须直接与接地干线相连。严禁将数个需要接地的电气设备串联接地。符合规范规定4接地装置的接地电阻,当设计无要求时,必须符合煤矿安装工程质量检验评定标准之规定。符合设计要求基本项目项 目质 量 情 况1 2345678910等 级1接地体(线)的材质和规格应符合
23、煤矿安装工程质量检验评定标准之规定。2接地体的埋深和间距应符合煤矿安装工程质量检验评定标准之规定。3接地线的敷设应符合煤矿安装工程质量检验评定标准之规定。允许偏差项目项 目允许偏差(mm) 实测值 (mm)1234567891234质量保证资料项 目质 量 情 况1竣工图齐全2施工技术措施详实、全面3施工及质量自检记录详实4检查结果保证项目检查 4项,合格 4 项基本项目检查 3项,其中优良 3项,优良率 100% 允许偏差项目实测 点,其中合格 点,合格率 %质量保证资料 符合要求3项评定等级工程负责人: 年 月 日班组长: 年 月 日核定等级监理工程师:年 月 日质管安.2-5分项工程质量
24、检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:水泵安装分部工程名称:机械安装 分项工程性质:主要保证项目项 目质 量 情 况1两个半联轴节端面间隙(包括半圆配合圈)应紧密接触,两轴的径向位移不应超过0.03mm符合规范规定2泵轴向水平度必须符合下列规定;40kw以下的泵不超过1/1000符合规范规定34基本项目项 目质 量 情 况1 2345678910等 级1泵与电动机连接应符合煤矿安装工程质量评定标准之规定。234允许偏差项目项 目允许偏差(mm) 实测值 (mm)1234567891泵体位置109876724642泵体标高10-9-2-443-587-
25、5345质量保证资料项 目质 量 情 况1竣工图齐全2施工技术措施详实、全面3施工及质量自检记录详实4检查结果保证项目检查 2项,合格 2项基本项目检查 1项,其中优良 1项,优良率 100% 允许偏差项目实测 18点,其中合格 18点,合格率 100%质量保证资料 符合要求3项评定等级工程负责人: 年 月 日班组长: 年 月 日核定等级监理工程师:年 月 日质管安.2-5分项工程质量检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:垫铁、基础螺栓分部工程名称:机械安装 分项工程性质:一般保证项目项 目质 量 情 况1泵体、主电动机下安装的垫铁规格必须符合煤矿安
26、装工程质量评定标准之规定。符合规范规定2泵体、主电动机下的垫铁必须垫稳、垫实。符合规范规定3基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。符合设计要求4基本项目项 目质 量 情 况1 2345678910等 级1泵体、主电动机下垫铁组的位置应符合煤矿安装工程质量评定标准之规定。2泵体、主电动机下找正后同组垫铁应符合煤矿安装工程质量评定标准之规定。3泵体、主电动机的基础螺栓安装应符合煤矿安装工程质量评定标准之规定。 允许偏差项目项 目允许偏差(mm) 实测值 (mm)1234567891垫铁总高度不少于60mm-10-5-8-4-9-6-3-2-142345质量保证资料项 目质 量
27、 情 况1竣工图齐全2施工技术措施详实、全面3施工及质量自检记录详实4检查结果保证项目检查 3项,合格 3项基本项目检查 3项,其中优良 3项,优良率100% 允许偏差项目实测 9点,其中合格 9点,合格率100%质量保证资料 符合要求3项评定等级工程负责人: 年 月 日班组长: 年 月 日核定等级监理工程师:年 月 日质管安.2-5分项工程质量检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:二次灌浆分部工程名称:机械安装 分项工程性质:一般保证项目项 目质 量 情 况1设备安装前,混凝土基础二次灌浆处应剁成麻面,放置垫铁部位,垫铁与基础面应接触良好,并在灌浆
28、前用水冲洗干净。 符合规范规定2灌浆时,必须捣固密实,基础螺栓严禁产生歪斜。符合规范规定3二次灌浆所用砂浆或混凝土的强度等级应比基础的混凝土强 度等级高一级。 符合规范规定4基本项目项 目质 量 情 况1 2345678910等 级1234允许偏差项目项 目允许偏差(mm) 实测值 (mm)12345678912345质量保证资料项 目质 量 情 况1竣工图齐全2施工技术措施详实、全面3施工及质量自检记录详实4检查结果保证项目检查 3项,合格 3项基本项目检查 项,其中优良 项,优良率 % 允许偏差项目实测 点,其中合格 点,合格率 %质量保证资料 符合要求3项评定等级工程负责人: 年 月 日班组长: 年 月 日核定等级监理工程师:年 月 日质管安.2-5分项工程质量检验评定表单位工程名称:延安市禾草沟煤矿井下主排水泵房设备及管路安装分项工程名称:试运转分部工程名称:机械安装 分项工程性质:一般保证项目
