(完整版)16-CRH2型动车组给排水系统
课 时 教 学 计 划
课程:动车组部件组装 任课教师： 关晓光 。
授课题目
CRH2型动车组给排水系统
教学形式
讲授
共 2 课时，总第 31 — 32 课时
授课班级
15动车1、2(天成）
授课日期

教
学
目
的
要
求
1、 全面了解CRH2型动车组给排水系统
重
点
CRH2型动车组给排水系统组成
难
点
供水控制系统结构
课
堂
结
构
及
时
间
分
配

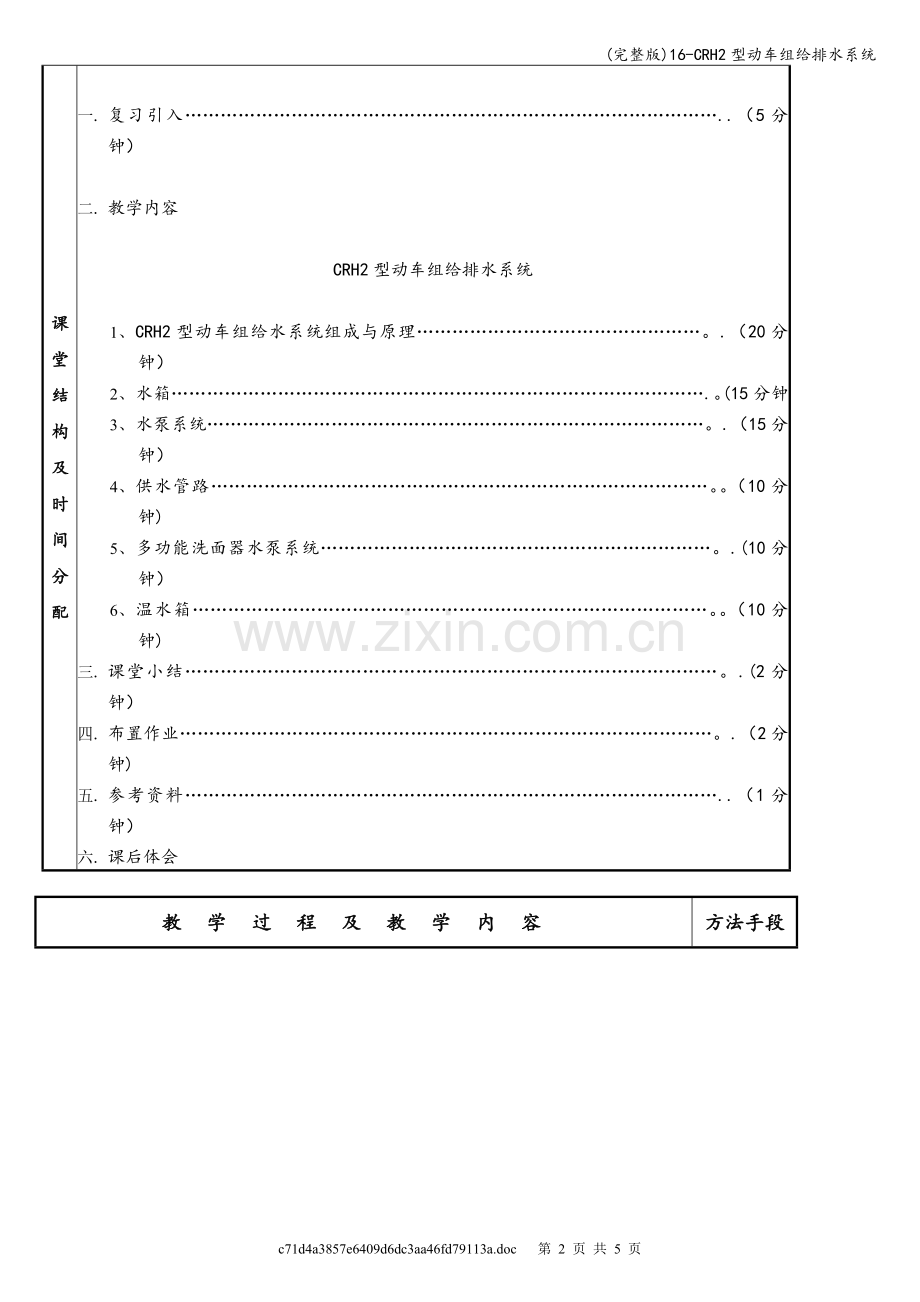

一. 复习引入………………………………………………………………………………..（5分钟）

二. 教学内容

CRH2型动车组给排水系统

1、 CRH2型动车组给水系统组成与原理…………………………………………。.（20分钟）
2、 水箱……………………………………………………………………………….。(15分钟）
3、 水泵系统…………………………………………………………………………。.（15分钟）
4、 供水管路…………………………………………………………………………。。（10分钟)
5、 多功能洗面器水泵系统…………………………………………………………。.(10分钟）
6、 温水箱……………………………………………………………………………。。（10分钟)
三. 课堂小结………………………………………………………………………………。.(2分钟）
四. 布置作业………………………………………………………………………………。.（2分钟)
五. 参考资料………………………………………………………………………………..（1分钟）
六. 课后体会

教学过程及教学内容
方法手段
［复习引入]
复习：CRH1型动车组在什么情况下会自动排水？
引入：CRH2型动车组在单号车设有给水系统,给水系统主要包括水箱装置、供水管路、饮水机、多功能洗面器、温水箱、排水管路、自动感应水阀等主要部件组成。车下水箱装置的容量为700L，车上有冷热饮水机;双号车设有在1位角的冷热饮水机，车下设有小水箱装置，容量为200L；5号车的小卖部,内设有开水炉。
[教学内容]
CRH2型动车组给排水系统
1、CRH2型动车组给水系统组成与原理
给水系统由水泵从水箱向各用水设施提供生活用水。水箱装置位于车下，与车底横梁通过安装座连接,水泵位于水箱装置的泵房内，水泵的控制部门安装于车上温水污物配电盘内，当车上用水时，供水管路内压力下降，水泵检测到压力下降和流量变化,自动接通电源启动，由车下向车上供水；使用完毕后，水泵检测到供水管路内压力达到设定值和流量小于设定值,水泵自动关闭。
2、水箱
动车组的水箱采用轻量化、集成化设计,通过水泵系统将水供到各用水点；
水管管路采用铜管，外设伴热线防冻。
水箱主体不设电加热,只加保温层。防寒材料技术参数如下：
l 材质：无机系发泡断热材
l 阻燃性：不燃
l 导热系数：0.031kcal/(m。h。℃）
水箱装置的技术参数：
l 外温条件
l 相对湿度
l 最大风速
l 水箱外形尺寸
l 水箱总重
l 水箱供水压力
3、水泵系统
水泵及用于水泵工作的控制系统，一部分安装于水箱的泵房内，另一部分安装于车上温水污物配电盘内。泵房内部件主要有水泵、吸气压力开关、供水电磁阀、排水电磁阀、管路组成和水位电极等;温水污物配电盘内部件主要有供水控制器、水量计、水泵无触点开关、水泵计时器和复位开关。
水泵系统的技术参数如下：
（1)水泵
（2）供水控制参数
1）控制扬程压力开关
2）进气检测压力开关
3）水位显示
4、供水管路
采用铜管，为方便施工，管接头采用无螺纹密封管接头。
5、多功能洗面器
其将感应出水、感应出皂液和烘干等功能集成一体。
6、温水箱
由不锈钢制水箱，包围水箱的保温材及钢板制外装套构成.在水箱内部安装了加热器，在底部连接了配水管.另外在内部设置减压阀、排放阀、减压阀从供水口通过配水管连接，排放阀从水箱的热水出口通过供给热水管连接。
［布置作业］
P190 复习思考题3
［参考资料］
《铁路运输设备》 宋瑞 主编 中国铁道出版社
[课后体会］

复习、引入

结合实际应用讲解

结合图片讲解

穿插补充一些水泵的知识

c71d4a3857e6409d6dc3aa46fd79113a.doc 第 4 页 共 5 页
CRH2型动车组给排水系统
1、CRH2型动车组给水系统组成与原理
给水系统由水泵从水箱向各用水设施提供生活用水.水箱装置位于车下，与车底横梁通过安装座连接,水泵位于水箱装置的泵房内，水泵的控制部门安装于车上温水污物配电盘内，当车上用水时，供水管路内压力下降，水泵检测到压力下降和流量变化,自动接通电源启动,由车下向车上供水；使用完毕后，水泵检测到供水管路内压力达到设定值和流量小于设定值,水泵自动关闭。
2、水箱
动车组的水箱采用轻量化、集成化设计，通过水泵系统将水供到各用水点；
水管管路采用铜管，外设伴热线防冻.
水箱主体不设电加热，只加保温层。防寒材料技术参数如下：
l 材质：无机系发泡断热材
l 阻燃性:不燃
l 导热系数：0。031kcal/(m.h。℃)
水箱装置的技术参数：
l 外温条件
l 相对湿度
l 最大风速
l 水箱外形尺寸
l 水箱总重
l 水箱供水压力
3、水泵系统
水泵及用于水泵工作的控制系统，一部分安装于水箱的泵房内，另一部分安装于车上温水污物配电盘内。泵房内部件主要有水泵、吸气压力开关、供水电磁阀、排水电磁阀、管路组成和水位电极等;温水污物配电盘内部件主要有供水控制器、水量计、水泵无触点开关、水泵计时器和复位开关。
水泵系统的技术参数如下：
(1）水泵
（2）供水控制参数
1）控制扬程压力开关
2）进气检测压力开关
3）水位显示
4、供水管路
采用铜管，为方便施工，管接头采用无螺纹密封管接头。
5、多功能洗面器
其将感应出水、感应出皂液和烘干等功能集成一体。
6、温水箱
由不锈钢制水箱，包围水箱的保温材及钢板制外装套构成。在水箱内部安装了加热器，在底部连接了配水管。另外在内部设置减压阀、排放阀、减压阀从供水口通过配水管连接，排放阀从水箱的热水出口通过供给热水管连接。
