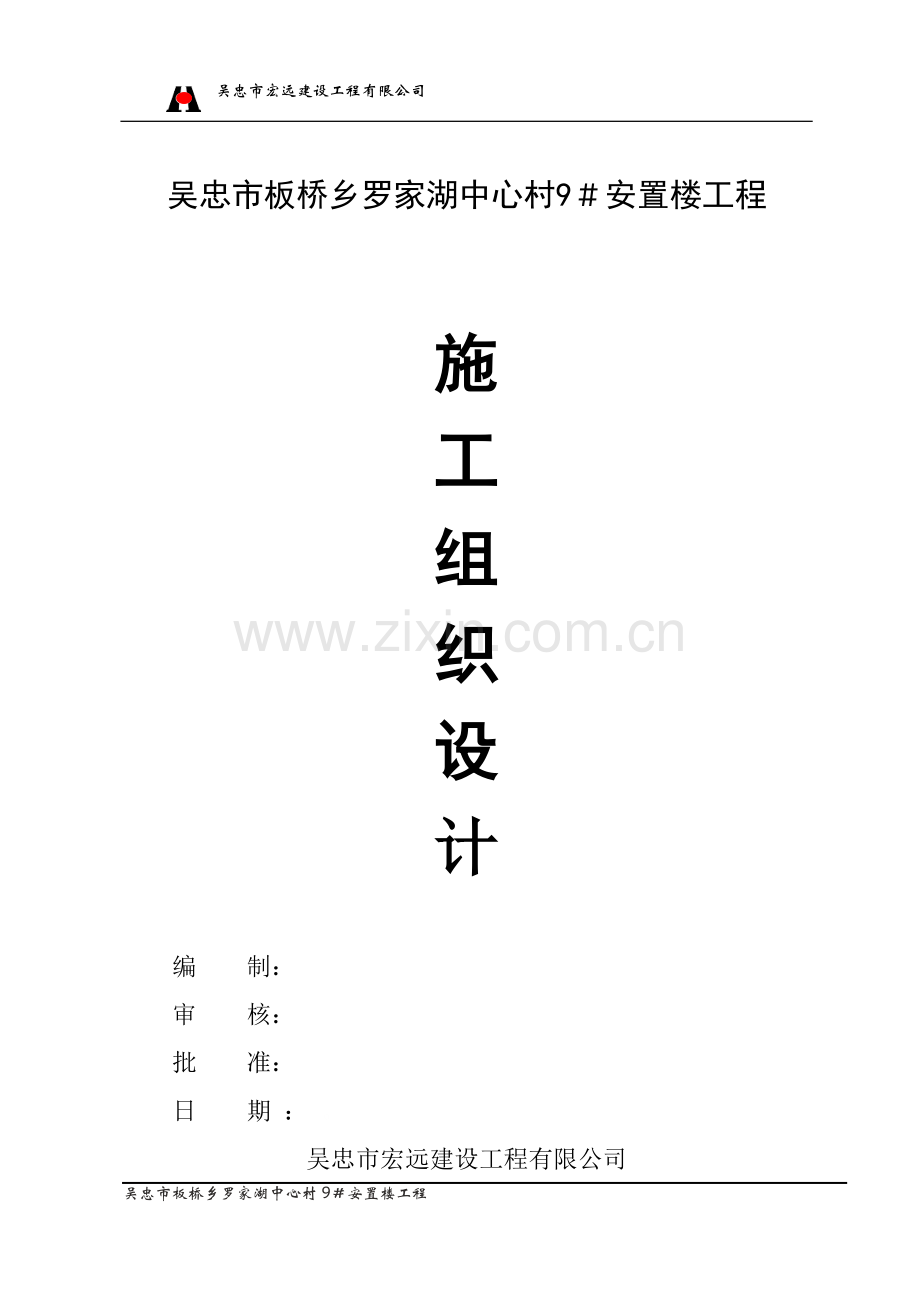

吴忠市宏远建设工程有限公司
吴忠市板桥乡罗家湖中心村9#安置楼工程
施
工
组
织
设
计
编 制:
审 核:
批 准:
日 期 : 。
吴忠市宏远建设工程有限公司
目 录
编制依据 3
² 第一章 工程概况 4
Ø 第一节 工程简介 5
Ø 第二节 建筑设计概况 5
Ø 第三节 结构设计概况 6
Ø 第四节 专业设计概况 8
² 第二章 施工部署 11
Ø 第一节 施工组织机构 11
Ø 第二节 质量管理目标 14
Ø 第三节 施工任务划分 15
Ø 第四节 施工总平面布置 16
Ø 第五节 施工工期、进度计划及措施 19
Ø 第六节 施工顺序及验收安排 22
Ø 第七节 劳动力组织 23
Ø 第八节 主要材料计划 23
Ø 第九节 主要机械设备计划 23
Ø 第十节 临时用电、用水 24
² 第三章 各分部、分项工程施工方案及质量保证措施 26
Ø 第一节 施工抄平放线 26
Ø 第二节 基础工程施工方案 30
Ø 第三节 主体结构施工: 33
Ø 第四节 装饰装修施工 51
Ø 第五节 屋面工程施工 51
² 第六章 质量保证体系计划 11
Ø 第一节 质量保证体系 11
Ø 第二节 质量保证措施 14
² 第七章 安全保证体系计划 26
Ø 第一节 总论 26
Ø 第二节 管理组织 27
Ø 第三节 施工安全管理措施 29
Ø 第四节 防火安全措施 36
² 第八章 文明施工管理措施 36
Ø 第一节 总体要求 36
Ø 第二节 施工准备 37
Ø 第三节 材料堆放 37
Ø 第四节 施工用电及各类设备管理措施 38
Ø 第五节 施工现场管理 39
Ø 第六节施工现场的料具管理 39
Ø 第七节 施工现场的环境卫生 40
Ø 第八节 施工现场环境保护 40
Ø 第九节 施工现场消防保卫措施 41
² 第九章 雨季施工措施 42
编制依据
1、吴忠市土地储备中心发《吴忠市板桥乡罗家湖中心村9#安置楼及相关附属工程施工招标文件》;
2、宁夏恒润铁路建设公司设计的吴忠市板桥乡罗家湖中心村9#安置楼及相关附属工程施工招标文件》,图纸及说明;
3、我国现行建筑安装工程有关施工验收规范及规程。
⑴《建筑工程施工质量验收统一标准》GB50300-2001
⑵《建筑地基基础工程施工质量验收规范》GB50202-2002
⑶《砌体工程施工质量验收规范》GB50203-2002
⑷《混凝土结构工程施工质量验收规范》GB50204-2002
⑸《钢结构工程施工质量验收规范》GB50205-2002
⑹《木结构工程施工质量验收规范》GB50206-2002
⑺《屋面工程质量验收规范》GB50207-2002
⑻《地下防水工程质量验收规范》GB50208-2002
⑼《建筑地面工程施工质量验收规范》GB50209-2002
⑽《建筑装饰装修工程质量验收规范》GB50210-2001
⑾《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
⑿《建筑电气工程施工质量验收规范》GB50303-2002
⒀《建筑施工安全检查评定标准》
⒁《施工现场临时用电安全技术规范》
⒂本工程施工组织设计和公司相关质量管理办法。
4、《工程建设强制性标准条文》
5、建设单位规定的其他事项。
² 第一章 工程概况
Ø 第一节 工程简介
本工程是吴忠市板桥乡罗家湖中心村9#安置楼工程,该工程项目地点位于吴忠市板桥乡。该工程为砖混结构,五层带阁楼,建筑面积:3662.4㎡。工程由宁夏恒润铁路建设公司设计。工程项目计划与2008年5月28日开工,2008年11月12日竣工交付使用,总工期为168天。
工程质量标准:优良,争创整体吴忠地区“明珠杯”。
第二节建筑设计概况
该项目工程为五层带阁楼,总高度为17.9米,耐火等级为二级,设计使用年限为50年,抗震设防烈度为八度。屋面防水等级为Ⅲ级。
一、楼地面
厨房及卫生间地面作法:C10细石砼随打随抹平打毛,从门口向地漏找1‰坡,加热管上皮≥30厚;沿外墙内侧贴聚苯乙烯泡沫塑料保温层;高与垫层上皮平;铺玻璃布基铝箔贴面层一层;40厚聚苯乙烯泡沫颜料保温层;1.5厚聚氨脂涂膜防潮层;80厚C15细石砼随打随找平;素土夯实。
其他地面做法:C10细石砼垫层随打随抹平打毛,加热管上皮≥30厚;沿外墙内侧贴聚苯乙烯泡沫塑料保温板;高与垫层上皮平;铺玻璃布基铝箔贴面层一层;40厚聚苯乙烯泡沫塑料保温板;1.5厚聚氨脂涂膜防潮层;80厚C15细石砼随打随找平;钢筋砼楼板。
厨房及卫生间楼面做法:C10细石砼垫层随打随抹平打毛,加热管上皮≥30厚;沿外墙内侧贴聚苯乙烯泡沫塑料保温板;高与垫层上皮平;铺玻璃布基铝箔贴面层一层;40厚聚苯乙烯泡沫塑料保温板;1.5厚聚氨脂涂膜防潮层,钢筋砼楼板.
其它楼面做法:C10细石砼垫层随打随抹平打毛,加热管上皮≥30厚;沿外墙内侧贴聚苯乙烯泡沫塑料保温板;高与垫层上皮平;铺玻璃布基铝箔贴面层一层;40厚聚苯乙烯泡沫塑料保温板;1.5厚聚氨脂涂膜防潮层,钢筋砼楼板.
㈡墙面
(1) 内墙面
内墙:喷内墙涂料,墙面刮腻子找平,刷防潮涂料两道。
厕所墙面:4厚水泥聚合物砂浆粘结层,揉挤压实;1.5厚水泥聚合物涂抹防水层。
楼梯间:乳胶漆内墙面:刷无光乳胶漆;3厚粉刷石膏罩面;12厚1:8:6水泥石膏砂浆打底扫毛;砖墙面清扫灰适量洒水。
(2)外墙面
喷面墙丙稀酸涂料;5厚1:2水泥砂浆找平;15厚1:3水泥砂浆打底扫毛;清扫灰适量洒水。
㈢顶棚
喷顶棚涂料;板底腻子刮平。
㈣门窗
窗采用中空塑钢窗,楼梯间及封阳台窗单玻塑钢窗,一层外窗均加防护栏;单元门采用保温半玻防盗电子对讲防盗门,分户门为钢制防盗门,其它内门为木制胶合板门。
Ø 第三节 结构设计概况
本设计采用砖混结构体系,设计合理使用年限为:50年;抗震设防烈度为八度,设计基本地震加速度值为:0.2;设计地震分组:第二组;框架抗震等级为:二级;本工程建筑抗震设防类别为:丙类;场地类别为:二类;本工程建筑结构安全等级为:二级;本工程地基基础设计等级为:丙级;标准冻深:0.9米;
㈠基础
采用的基础形式为:钢筋混凝土条形基础,基底标高-2.0m。垫层用100厚C10混凝土,基础及基础以下采用C30,钢筋采用ⅠⅡ级钢筋。基础砌体采用MU10粘土实心砖作填充墙,采用M10水泥砂浆砌筑。基础处理采用换填砂夹石,换填厚度为1.0 M,承载力为≥150KPA。
㈡柱、梁、板
(1)构造柱
构造柱截面尺寸为240*240等,构造柱拉结筋有具体构造见02G01-1页7-17。
(2)梁、板
一~六层均为全现浇梁板,圈梁转角做法见02G01-1页37,门窗过梁做法见页39-53,底层和顶门窗洞口处措施见页57-58①作法。窗洞宽≥2100的门窗洞口制过梁构造做法见﹤钢筋砼过梁﹥02G05。
现浇板厚为100㎜。
砼标号为:基础垫层为C10,条形基础、基础构造柱、地圈梁均为C30;一~六层楼板、楼面梁、圈梁,构造柱为及其它构件均为C20。
㈢墙体
本工程±0.00以下砌体采用MU30毛石及MU10粘土砖,M10水泥砂浆砌筑,一至四层采用MU10粘土多孔砖,M10混合砂浆砌筑,五至五层以上采用MU10粘土多孔砖,M7.5混合砂浆砌筑。砖砌体沿全高﹫500设2 6全长贯通拉筋,净长大于5米时,在墙中设构造柱:配筋为4 14、箍筋为6@200纵筋锚入上下梁40d。
Ø 第四节专业设计概况
一、水、暖工程
1、给排水
给水管采用聚丙烯(PP-R)塑料给水管,楼面面层内暗管采用铝塑管;给水管穿楼板处,穿墙处应采用塑料套管,与墙面齐平,穿板处套管高出地面50㎜,给水管采用热熔连接或管件连接。与用水器连接采用带金属嵌件的管件丝接,管道公称压力采用1.25MPA。与城市管网直接供水;
排水管采用UPVC芯层发泡排水管,承插溶剂粘接,产品选用乳白色,在层设伸缩节一个。排水管坡度:De50,i=0.035;De75,i=0.030;De110,i=0.020;De160,i=0.010。
管道防腐,管井中给水管及给水入户埋地管敷土不足1.1米处采用聚氨脂泡沫塑料保温,保温层厚度25㎜,详见03S401。
2、采暖
本工程采用地板辐射采暖,采暖系统热媒为低温热水,供水温度55℃;回水温度45℃。
管材:管道采用De20*2。0mm(外径*壁厚)耐热聚乙烯管(PE-RT),采暖管道的性能符合«地面辐射供暖技术规程»,管道应保证在70℃及0.4Mpa的下使用寿命在50年以上(工作压力:0.4Mpa),热表后使用De32*2。9PE-RT连接集配水器。
本工程采暖室外计算温度:-13℃,室内计算温度:客厅20℃;卧室20℃;卫生间25℃;书房18℃;厨房15℃管道采用H-1620交联聚乙烯管,户内管道布置见暖图,拐弯处的弯半径≥6D(管半径)。地面采用密度为25㎏/㎡的聚苯乙烯保温板,靠近墙边处设10㎜的聚苯板伸缩缝,豆石砼的石子粒径小于10㎜,砼强度不小于C15,并适当掺入适量防止龟裂的添加剂。加热盘管以上的填充层厚度不小于30㎜,绝热层敷设平整,敷设铝箔贴面时,除将加热管固定在绝热层上的塑料尗钉穿越外,不得有其它破损,加热管固定点的间距,直管段不大于700㎜,弯曲管段不得大于350㎜。当辐射供暖地面面积超过30㎡或长度超过6m时,宽度不小于8㎜的伸缩缝。分集水器各环路支管阀门采用铜制可调节性的调节阀。管道穿墙处采用 25的PVC螺旋管做套管,与其它管道交叉处,做好保温和防水处理。
在浇筑砼填充层之前和填充层养护期満之后,应分别进行系统水压试验,试验压力为0.6Mpa,施工豆石砼填充层时,加热盘管内的水压不应低于0.6Mpa;填充层养护过程中,系统水压不应低于0.4Mpa,在试验压力下,稳压1H内压力降不大于0.05Mpa不渗不漏为合格。
明装管道外包聚乙烯塑料保护层,做法见《宁夏标准图集》“宁02N3”/12(3)。户内热表规格为DN15,单元热表规格为DN50。
二、电气安装工程
1)、本工程电源由东面穿电缆埋地引来;
2)、本工程使用电压为三相四线制方式供电;电源进线为VV22-4*120(SC100FC)型电缆直埋入户,电源进户配电箱设计量度表,每层设层配电箱,详见照明系统图。
3)、本工程电气部分设计只从进户线之后做起,室外供电由甲方自理。
4)、导线选用铜芯线穿管暗敷设,配电箱之间干线穿钢管,规格见平面和系统中标注,照明配电箱各支路导线均穿阻 燃型PVC管,插座回路穿管沿地暗敷,照明回路穿沿顶暗敷,导线根数3-5根时穿PVC20管,根数大于5根时穿PVC管保护。网络进线、电话进线均穿金属管保护,分支线穿钢管保护暗敷设,具体穿管情况见平面图。线路长度大于30米时,按有关规定加装接线盒,接线盒大小、位置现场定。进(出)建筑物的管线均埋地引入,并穿管保护,保护管要埋出建筑物散水。
5)、配电箱为铁制并按系统图加工定做,插座、开关均选用安全型插座,各通用电器具线管,室内照明BV-2*2.5-PVC16-CC。室内插座BV-3*4-PVC20-FC。室内照明为40W吊链式控照荧光灯,楼梯间设棱型吸顶灯及声光开关。
6)、接地采用TN-C-S接地保护方式,总电源处做一组重要接地系统,接地电阻小于10欧,接地体采用3根@32,L=2500
㎜镀锌圆钢,埋深1.1米,接地极间距5M,距墙边3M,电源进线处重复接地采用-4*40镀锌扁钢。并进行总电位联接,进出建筑物的所有金属管道均应与接地装置做总电位联接。总等电位联接做法参见国标图集《等电位联接安装02D501-2》第11-13页有关内容。本工程重复接地,弱电采用联合接地,接地电阻不大于3欧,以实测为准,接地电阻达不到要求时,可增加接地极根数。所有电气设备、弱电设备的金属外壳,敷线金属管,正常不带电金属部件,电缆进出线金属外皮等均应与PE线联接。
第二章 施工部署
第一节 施工组织机构
本工程采用项目法施工,为了确保施工工期和质量,采用公司工程领导小组协调、项目经理部直管、专业施工队执行的三级施工管理组织体制。
一、工程协调领导小组
我公司是一个综合性的建筑安装施工企业,两保(保工期、保质量)两高(人员高素质、施工工艺高标准)是我们实施工程项目施工管理的宗旨,本工程中标后将列入公司2008年度重点工程之一对其实施重点管理。在公司工程领导小组的协调下,根据工程施工的实际需求,在技术力量周转材料、机械设备、劳动力、流动资金等方面将对该工程项目经理部给予切实有力的支持,确保工程工期和质量目标实施。
工程施工协调领导小组人员配置表
拟担任职务名称
姓 名
年龄
学历
职 称
领导小组组长
马耀庭
46
中专
高级工程师
副组长
马绍忠
44
大专
工程师
技术质量总负责
周振明
43
大专
工程师
施工协调
张新光
43
大专
高级经济师
材料设备协调
张振刚
31
大专
助理工程师
经营核算
刘志华
54
大专
会计师
二、项目经理部
该项目部人员责任心强、技术素质高,能吃苦耐劳,有优良工程施工管理经验的工程技术管理人员。项目部从上至下严明工作纪律,规范施工管理行为,负责从本工程施工准备直至工程竣工验收交付使用全过程的施工管理。
项目经理:马绍忠
项目副经理:马绍忠
项目技术负责:周振明
后勤保卫员
马少元
安全员
马剑锋
施工员
王启海
材料员
马少元
技术员
徐有忠
质检员
龚艳红
资料员
茹茂森
综合
施工一队
综合
施工二队
综合
施工三队
电气
施工
队
分包
施工
队
零星
施工
队
水暖
施工队
项目经理组织机构
项目部主要管理人员情况表
拟在本工程中担任职务
姓 名
年 龄
学 历
职 称
项 目 经 理
马绍忠
44
大 专
工 程 师
项目总技术负责
周振明
43
大 专
工 程 师
施工工长
土建总工长
王启海
35
大专
工程师
给排水工长
马占仓
50
高 中
工 程 师
电 气 工 长
马剑锋
28
高 中
助理工程师
质量监察
技术员
徐有忠
51
中 专
助理工程师
土建质检员
龚艳红
29
高 中
工程师
给排水质检员
杨国福
38
高 中
助理工程师
电气质检员
朱自军
35
大 学
工 程 师
安 全 监 督 员
马剑峰
28
高 中
安 全 员
技 术 内 勤
龚艳红
29
大 专
助理工程师
计 划 统 计
刘志华
54
中 专
统 计 师
材 料 负 责
张振刚
31
大 专
助理工程师
设 备 负 责
马少元
55
高 中
技 术 员
经 营 核 算
刘智华
54
大 专
会计师
三、专业施工队
本工程施工将各相关工种分立或合并,组织各专业施工队配备技术业务水平高、有班组施工组织能力的人担任队长。严格执行安全操作规程,遵照施工验收规范和质量验评标准,搞好每个分项工程的施工。
专业施工队人员表
专业施工队名称
拟承担的主要施工项目
综合专业队
挖土方、浇捣混凝土、脚手架搭设、施工机械操作、混凝土构件养护
砌筑专业队
砖石基础、内外墙体、屋面找坡、保温找平层
木工专业队
模板系统支安及拆除、木门框制作、门窗安装
钢筋专业队
钢筋加工制作、钢筋运输、钢筋绑扎
装饰专业队
内外抹灰、楼地面、油漆涂料、室内外装饰
防水专业队
卫生间防水、屋面防水
附属建筑施工队
室外附属工程建筑
水暖专业队
上下水、采暖安装
电气安装队
电器安装
第二节 质量管理目标
一、质量目标
确保优良工程,争创整体吴忠地区“明珠杯”。
二、施工现场管理目标
确保吴忠市文明安全标准化工地。
保优夺杯协调领导机构
技术员
安全员
施工员
材料员
实验员
质检员
协调领导小组
项目副经理
项目副经理
资料员
质检员
综合施工一队长
综合施工二队长
综合施工三队长
其他分包队长
钢筋组长
模板组长
砼组长
钢筋组长
模板组长
砼组长
钢筋组长
模板组长
砼组长
分包组长
分包组长
分包组长
Ø 第三节 施工任务划分
一、任务划分
⑴总包任务划分
本工程项目由项目经理部组织管理和施工.
Ø 第四节 施工总平面布置
一、临时设施
1、现场围挡
现场围挡执行安全文明标准化工地标准要求,我公司有关标准化工地标准规定及实施细则以及业主单位对现场围挡有关合理要求进行设置。
2、办公区、生活区
办公区、生活区临时设施以保证现场施工不影响为前提,集中分区布置、紧凑合理。
3、加工设施
加工用临时调试分别设置,钢筋加工棚及钢筋、木工棚、木料堆场、材料存放,满足结构施工期间的需要。
二、机械布置
本施工项设一台QTZ40C(T4708C)附着式塔机。在基坑工程挖运的同时,开始塔机基础开挖及浇筑,基础施工7天后,安装塔机,保证工程正常使用。现场布置4台搅拌机,可满足施工拌制配料的需要。
三、施工道路
现场临时施工道路考虑分两步骤,土方开挖后,基础施工时充分利用现场良好的交通条件,按各单位工程实际情况临时推整平场地,做为基础施工时的方便道路,主体施工时的临时道路主要利用总设计图中的厂区规划道路位置,进行碎石硬化处理和局部混凝土硬化。
四、其他
除上述主要设施外,施工现场还设置食堂、会议室、办公室、材料库房、机材库房及其他必备的临设。
五、总平面布置图
装修施工时,现场总平面布置在装修施工阶段要进行调整组合,利于部分室外工程的完善。主体结构施工总平面布置图见附图2.1
六、施工现场总平面管理
1、平面管理总原则
⑴平面管理总原则
施工现场总平面的规划与使用,严格执行统一管理的原则。根据进度计划安排的施工内容实施动态管理,并设置专人进行规划、协调,成立文明施工小组进行督促。各分包单位进场后的场地使用,均应遵守现场文明施工的各项规定。施工总平面布置,以充分保障阶段性施工重点。保证施工进度计划的顺利实施为目的,在工程施工前,制订详细的机具使用。进退场计划,主材及周转材料的生产、加工、堆放、运输计划,各工种施工队伍进退场调整计划,指定以上计划的具体实施方案。具体措施,以指令性、指导性相结合的方法,严格依照执行标准。奖罚条例,实施施工平面的科学、文明管理。
⑵平面管理体系
项目副经理负责总平面的使用管理,现场实施总平面使用调度会制度,根据工程进度计划及施工需要对总平面的使用进行协调与调整,总平面使用的日常管理工作由项目部负责。
2、平面管理计划的制定
施工平面科学管理的关键是科学的规划和周密详细的具体计划,在工程进度网络计划的基础上形成主材、机械。劳动力的进退场。垂直运输,布设网络计划,以确保工程进度,充分均衡的利用平面为目标,制订出符合本工程实际情况的平面管理实施计划,同时将该计划输入电脑,进行动态调控管理。
3、平面管理计划的实施
根据工程进度计划的实施调整情况,分阶段发布平面管理实施计划,包含时间计划表,责任人、执行标准、奖罚标准,以充分保障阶段性施工,保证进度计划的顺利实施。计划执行中,不定期召开调度会,经充分协调。研究后,发布计划调整书。项目部负责组织阶段性的和不定期的检查监督,确保平面管理计划的实施。
基础施工阶段重点保证项目:场区内外环卫;安全用电;场内道路有序安排使用;排水系统通畅。
地上施工阶段重点保证项目:垂直运输安全管理,料具置场点有序调整、管理、材料、机械进退场,使用的科学调度;施工作业面工人区域化管理。
施工现场的总平面布置,应不折不扣地按总平面布置进行规划和使用,按吴忠市标准化工地管理的具体要求,对现场;临设、材料堆放、安全设施防护、场容管理等诸项内容,由专职管理员对施工全场实施动态管理,加快场地周转利用率,使工地形成场容清洁、道路畅通、井然有序的作业环境。
Ø 第五节 施工工期、进度计划及措施
一、总项目工期进度安排
本项目工程计划总工期为168天(不含提前开始进行的临时设施工期),计划开工日期为2008年5月28日,全部单位工程主体计划于2008年9月1日完工,2008年11月12日竣工交付使用。
二、各单位工程具体控制完成时间
㈠基础工程:
工程计划开工日期为2008年5月28日,基础于2008年6月30日完工。
㈡主体工程与装修工程
主体结构划分为二个施工流水段,从2008年7月1日至2008年9月1日完成,砌筑工程与车间工程交叉进行施工。
㈢2008年11月10日进行竣工验收。工程计划进度详见施工进度计划网络图
三、工期保证措施
该工程属于多项建筑物综合标段工程,为了确保工程质量和施工进度,必须加强现场指挥、施工技术力量及劳动力配备,施工机具和大型工具及必要的资金投入等方面予以确保。并按项目经理法施工,设置项目经理部管理机构。
㈠编制详细的施工生产计划
按照本工程网络进度计划,抓住基础施工、主体结构施工、室内外装修这一关键控制施工进度线路,在编制出施工进行中的月、旬施工生产计划的同时,编制各专业施工班组的日进度计划及附属工程的施工进度计划,每个分部分项工程及附属配套工程均层层落实承包责任制。保证在甲方规定的日期内完成施工任务。
㈡施工准备工作落到实处
施工准备工作的好坏,不仅关系到工程质量,更直接影响施工进度,本工程施工前,由项目经理部负责编制详细的施工准备工作计划,把计划交各职能人员落到实处并做到:
⑴技术准备三符合:符合设计图纸;符合工程技术规范及工程建设强制性标准条文;符合本工程实际需求。
⑵材料准备三满足:满足设计要求的品种和规格数量;满足工程技术规范对材料规定的各项技术指标;满足施工进度的实际需用量。
㈢狠抓责任、材料、劳动力、施工机具四个落实
⑴责任落实。制订项目经理部各成员、项目施工各专业班的岗位责任制,明确各自的职责范围,以经济手段实施工程施工进度管理,综合考评,并与每个人的经济收入密切挂钩,奖罚分明。
⑵材料落实。每个施工阶段需用的材料(含周转材料)按照施工进度计划提前落实采购地点,需做理化检验的材料必须取样检验,材料确保合格后提前三天进入施工现场,一般材料在现场堆放整齐,防雨防潮的材料入库或盖好。
⑶劳动力落实。依据施工进度计划,编制出劳动力进场计划。劳动力上岗之前,进行详细的技术交底,安全教育,分部、分项工程施工方法交底,与其它工种配合注意事项交底,以确保施工进度计划如期完成。
⑷施工机具落实。按照施工机具计划,提前整修保养好各类施工机具,根据施工进度要求及时组织施工机具入场安装就位。
㈣定期协调制度
⑴由项目经理组织工程、技术、供应及施工队实行网络计划,严格各项施工进度的跟踪检查。
⑵项目经理部每日在施工现场召集管理人员、施工班组长开好碰头会,沟通施工情况,落实进度所需的材料、机械设备的供应,严格按计划跟踪管理,提出待解决的种种问题,做好当日施工小结及下一步施工的具体安排。
⑶每周五由公司牵头,组织召开生产协调会,对施工中存在的问题,分类别,并采取三定方式。
①定出明确的解决办法;
②定出解决问题的具体人员及责任;
③定出解决问题的限定时间。
公司对生产协调会做好详细记录,并派专人进行检查、督促和协调。
㈤协作与配合
施工中,项目经理部认真抓好不同专业施工班组的协作与交叉配合,土建与安装的协作与配合;及时做好预埋、预留工作,并对建设单位组织的专业项目施工单位给予积极主动的配合和协作。
㈥加强劳动力管理和机械设备的投入
本工程开工后,决定将本公司主要力量投入到本工程上,特派我公司擅打硬仗,质量过硬的工民建施工项目部来承担此工程。由于本工程由公司承包,技术力量、施工力量、劳动力和各工种的使用,可根据需要在全公司范围内平衡调配,以保证施工工期及工程质量的需要。
Ø 第六节 施工顺序及验收安排
一、施工顺序、验收安排
㈠本工程项目所有单位工程本着先地下、后地上的原则组织施工。结构施工分三步进行验收,分别为:基础结构一次,主体结构验收1-3层验收一次,主体四层以上验收一次。
㈡施工顺序如下:
基础工程顺序:测量放线→土方开挖→基础处理→钎探、验收→混凝土垫层→防水保护、砌筑→钢筋绑扎→模板支撑→混凝土浇筑、养护→其它基础施工→回填。
主体工程顺序:首层测量放线→脚手架搭设→构造柱钢筋制安→砖砌体砌筑→构造柱模板支设→构造柱混凝土浇筑、养护→标高复测→现浇梁板梯模板支设→现浇梁板梯钢筋绑扎→现浇梁板梯混凝土浇筑→二层以此类推。
装饰装修工程顺序:测量放线→二次结构砌筑、屋面防水完成→立门、窗口→内墙抹灰→楼地面→门、窗扇安装→涂料→油漆。
二、交叉施工
每层结构验收合格后及时插入二次结构、初装饰装修及专业干管安装等工程,有精装修的提前插入。单位工程竣工验收日期为2008年11月12日。
Ø 第七节 劳动力组织
劳动力配置应满足总量要求和施工最高峰期强度要求的需要,其配置分工种、分技术等级如下页表(按施工区段及部位划分):
施工劳动力配置计划
名称
工种、级别
按工程施工阶段投入劳动力情况
基础
主体
装修
其它
锅炉房
管理人员
10
10
10
10
技术瓦工
15
15
30
5
普工
40
40
30
10
钢筋工
15
20
木工
18
25
20
2
电工
3
5
10
2
架子工
8
15
8
2
油漆工
30
5
Ø 第八节 主要材料计划
第九节 主要机械设备计划
主要施工机械设备表
序号
机械或
设备名称
规格
型号
数量
国别
产地
额定功率KW
生产
能力
用于施
工部位
备注
1
附着式塔机
QTZ40C
(T4708C)
1
烟台海霸
B施工区段
2
装载机
东方红-60
1
中国一汽
60马力
室外工程
3
东风自卸
汽车
东风140
10
中国一汽
140马力
整个工程
4
反向铲挖掘机
E-200B
2
日本
200马力
整个工程
5
砼搅拌机
TZC350型
4
银川
7.5
整个工程
6
砂浆搅拌机
350型
2
兰州
5.5
整个工程
7
平板震动器
B-22
4
银川
2.2
道路工程
8
插入式振捣器
HZ6-50
10
银川
1.8
整个工程
9
切割机
C15-40
4
银川
4
整个工程
10
电焊机
WDJ-400
5
银川
6.4
整个工程
11
电夯
SNA-100-4
4
银川
2.2
整个工程
12
物料提升机
TJW-5T
3
银川
7.5
整个工程
13
经纬仪
DJ2
1
北京
整个工程
14
经纬仪
DJ6
1
北京
整个工程
15
水准仪
DS3
3
江苏
整个工程
16
离心泵
8B-13A
4
银川
整个工程
17
三轮机动车
6
整个工程
18
全自动调直机
6-14
1
杭州
整个工程
19
弯曲机
GW-40
2
河南
整个工程
20
切断机
GW-40
2
河南
整个工程
21
强制式搅拌机
JS500A
1
整个工程
Ø 第十节 临时用电、用水
㈠、施工临时用电
根据JGJ46-88《施工现场临时用电安全技术规范》要求,为保障施工现场用电合理、安全,防止触电事故发生,须编制工程临时用电方案。
由建设单位给出的接引入电源,现场埋设五芯电缆作为用电主干线,由此干线引出各支线至各分配电箱,组成完善的用电系统;各电缆容量应标识明确,转角处理设标识桩,以免挖断压坏。
1、临时供电总需要容量计算
电动机容量:P1=153KW
电焊机容量:P2=140KW
照明用电量:P3=20KW
供电设备总容量:P=1.1×(K1∑P1/COSφ+K2P2+K3∑P3)式中同时用电系数K1=0.6,K2=0.6,K3=0.8,COSφ=0.75,计算结果:P=230KW,选250KW容量。
2、临时用电现场线路布置
现场设总配电箱,施工用电从该处拉出,接至各施工用电点详见施工平面布置图。
选用五芯电缆埋地敷设,实行TN-C-S系统的三相五线制:各机械从分配电箱引出并做到一机一闸一漏一保护。夜间照明采用活动灯架,现场出入口,坡道处及其他危险地段需装必要的照明设施。
㈡、施工用水
临时用水主要分为生产用水和消防用水两大部分,由于生活用水量较小,可按总用水量的10%估算。
1、临时用水计算
A、施工生产用水消耗量Q1(以工程高峰期预算)
Q1=(P1×K1)/(8×3600)=(72900×1.5)/(8×3600)=3.8L/S
P1:每班施工用水量(L)
K1:每班用水不均衡系数
B.施工现场生活用水消耗时Q2(施工高峰期暂按300人计算)
Q2=(P2×K2)/(8×3600)=(3000×1.5)/(8×3600)=0.156L/S
P2:工地每班施工用水量(L)
K2:每人用水量不均衡系数 K2=1.5
Q3=(P3×K3)/(8×3600)=(23000×1.5)/(24×3600)=0.532L/S
P3:生活区每日用水量(L)
K2:每人用水量不均衡系数 K2=2.0
消防水量查表按Q1=10L/S计
总用水量QMAX=Q1+[(Q1+Q2)/2]+(3.8+0.532)/2=12.166
2、供水管径设计
D=[4000QMAX/ΠV]/2=88MM,选用90MM。
² 第三章 各分部、分项工程施工方案及质量保证措施
Ø 第一节 施工抄平放线
根据施工设计图纸,按照设计要求,将建筑物的平面尺寸、标高、位置,测设到建筑物的实建地上或建筑物相对应的位置,为施工提供各种放线标志作为按图施工的依据。
1、建立施工控制网
⑴根据施工总平面图上拟建的建筑物的坐标位置、基线、基点的相关数据,城市水准点或设计图纸上指定的相对标高参照点,用经纬仪、水准仪、钢尺进行网点的测设。
⑵施工控制网的测量,应制订控制网的测放方案 ,测量应遵循先整体后局部的工作程序进行。
⑶施工控制网点的布设和网点布设间距应满足各建筑物施工定位放线和技术监督的要求,并与总平面图相配合,以便在施工过程中,保持有足够数量的控制网点,为施工提供定位测设及技术复核的标志。
⑷施工控制网点的测量,应进行闭合误差校核,误差值在1/5000内,可按比例修正,超出允许误差值时,应复测。
⑸使用经纬仪测设施工控制网点时,测量应不少于一个测回(往返测为一个测回)。
⑸建立施工平面控制网使用钢尺量度时,应将钢尺两端尽可能保持在同一水平高度后方可进行尺量。
⑺统一的施工控制网点,水准点,及建筑物的主轴线等控制点标志,应设置牢固、稳定,不下沉,并用混凝土包护,重点的标志和环境保护需要,可加设护栏围护。
2、高程控制
⑴根据总平面图上所示的国家水平点标志或勘测设计图纸上指定的水准点相对标高参照点,用水准仪准确地引测到施工现场地附近便于监控的相应位置上,用于监控的水准点位置,应牢固稳定,不下沉,不变形。
⑵高程的引测应进行往返一个测回,其闭合误差值不得大于Ⅱ等的n值(n 为引测站数)闭合误差值在允许范围内,可按水平距离比例相应修正。
3、建筑物轴线的定位和标高
⑴根据总平面图或位置平面图所标示的方位、朝向定出基点,用经纬仪测量定位,用钢尺丈量平面及开间尺寸。
测量由主轴线交点处开始,测量(丈量)各轴线,最后将经纬仪移到对角点进行校核闭合无误,总体尺寸及开间尺寸复核准确,方可把轴线延伸到建筑物外的轴线桩、物料提升机及邻近建筑物上。
⑵分画轴线开间尺寸,应用总长度尺寸进行复核,尽量减少分画尺寸的积累误差。
⑶延伸轴线标志的轴线桩、物料提升机应设在距离开挖基坑上坡边1~1. 5 m以外,轴线标志应标画出各纵横轴线代号。
⑷延伸轴线标示标划的轴线桩、物料提升机及建筑物应牢固、稳定、可靠和便于监控。
4、施工抄平放线
⑴基础施工抄平放线
①基础:根据基础平面图及大样图,按建筑物的轴线定位,连线相应的轴线,计算开挖放坡坡度,定出开挖边线位置。
②用水准仪把相应的标高引测到水平桩或轴线桩上,并画标高标记。
③基坑开挖完成后,基坑坑底开挖宽度应通线校核,坑底深度应经水平标高校核无误后,并把轴线和标高引移到基坑,在基坑中设置轴线,基础边线及高程标记。有垫层的应在垫层画上放出(弹墨线)墙或基础平面尺寸。
④基础模板完成后,应按设计图纸要求校核模板安装的几何尺寸,在模板周边放出基础面的标高线,并用钉子标示(在竖向钢筋上用红漆油标示)墙、桩的轴线和边线标记,应延长线引至基础边线外,方便施工复核。
⑤基础施工完成后,把轴线引测至基础面,并按施工图放出有关墙和柱等截面尺寸线,有地梁、预留孔洞、管道、埋件等应按施工图纸在相应的位置上放出有关的标示(包括标高和截面等几何尺寸)。
⑥砖砌基础要按施工图纸放出实墙和放出外边线及相应的砖砌基础大样标示。
⑵主体结构施工抄平放线
①结构平面的施工放线:根据已有控制网点的主轴线精确引测到各层楼面上,特别±0.00层的引测必须复核无误后做标记。以后每完成一层楼面用经纬仪把±0.00层的控制线传递到上一层楼面。再根据各层施工平面图放出相应的轴线及墙、柱、梁和各种洞口等的平面位置。
②主体施工测量:各层墙、柱筋接槎安装完毕后把水准点结合各层相应的标高引测至竖向钢筋上,用红油漆标示,再按施工图在墙、柱筋上相应位置标上梁(板)底及板面等的标高标记。在拆除模板后把水准点标高精确引测柱上并选择便于向上传递位置作好标记,作为向上传递的控制点,再根据施工图用钢尺量度传递到各层(要注意减少积累误差)。
③砌体的施工抄平放线:先根据各层平面的轴线和各层建筑施工平面图,放出墙体的平面轴线,墙边线及门窗、洞口等位置(先安装门框后砌砖的应标记门的开启方向)。
⑶装饰施工抄平放线
①室内装饰:根据建筑施工图弹出相应的全部墨线,包括脚线、墙裙线、顶棚顶高程线、梁底水平线、装饰线及窗台、门窗顶、压顶、楼梯步级等的墨线,洗手间的台阶等的墨线。
②外墙装饰:要按图放出门窗顶、窗台线、立边线、装饰线、外墙裙、女儿墙压顶线等的通长和平直及大小的控制线。
③卫生间和室外勒脚镶贴的装饰材料应按块料的规格和设计要求的图案等放出分格、分色等控制线。
④屋面防水层、找平(坡)层等应按图纸的要求放控制线,并在其完成面上按图纸
展开阅读全文
