AGR给水管道施工工法
一、前言
AGR是一种亚克力分子与氯乙烯树脂发生化学结合(聚合)树脂，是由日本积水化学工业株式会社集50年研究、开发和生产树脂产品经验之大成,于1998年成功研制开发新一代工程材料——亚克力共聚合聚氯乙烯树脂。
AGR管材和管件生产原料所有是从日本积水化学工业株式会社进口干净供水管道系统专用料。AGR管道专用料是采用日本积水化学工业株式会社独家生产商品号为HIGAGR树脂与某些环保卫生添加剂制成。添加剂种类和数量对AGR管道专用料和最后产品性能有非常重要影响。
由AGR管材、AGR管件、专用粘结剂组合,构成了21世纪新型供水管道系统,采用这种新型材料制作“AGR”高耐冲击性能供水管,具备耐冲击能好、耐低温性能好、粘结性能好、延伸性能好、耐腐蚀性能好等特点。

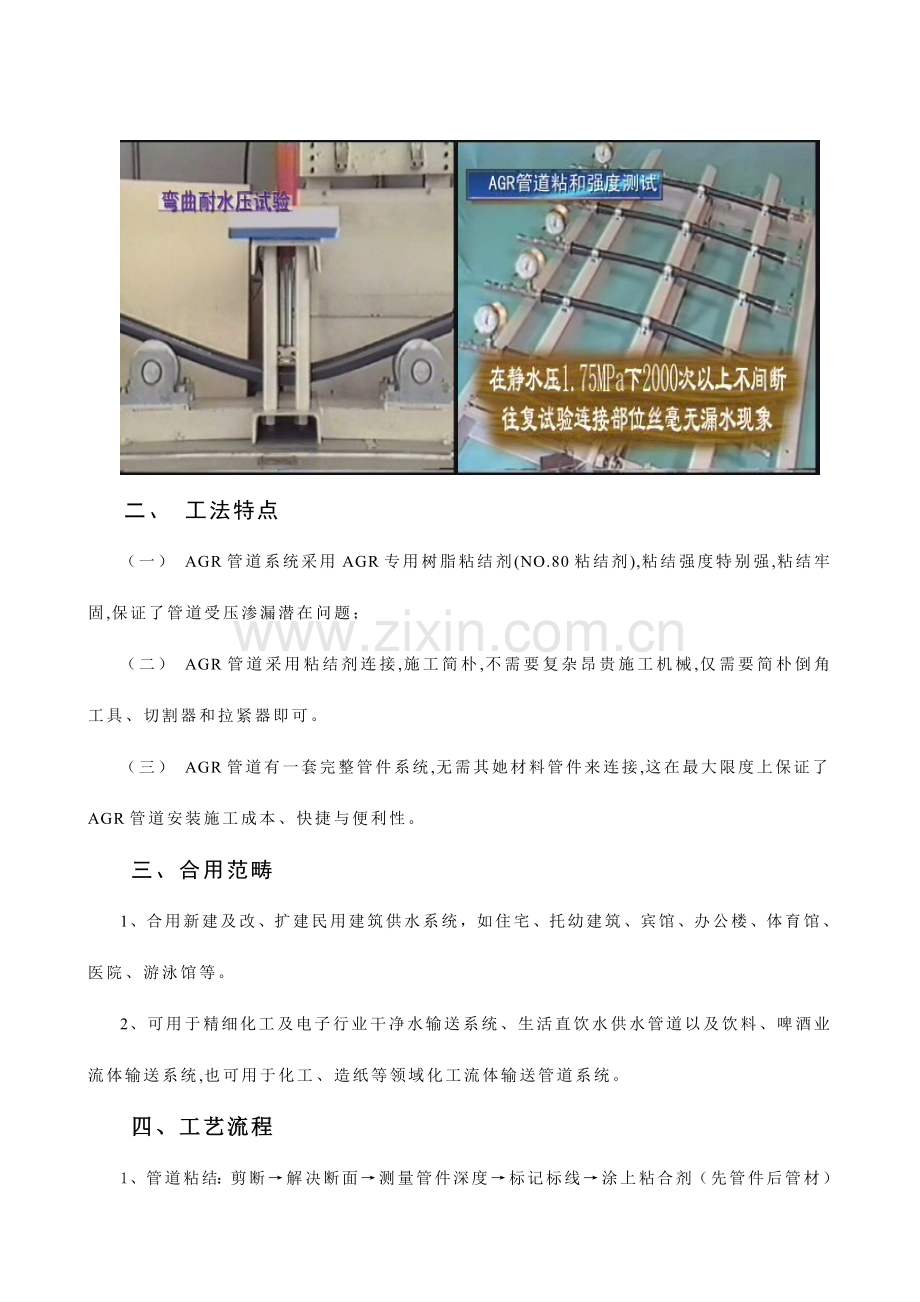

二、 工法特点
（一） AGR管道系统采用AGR专用树脂粘结剂(NO.80粘结剂),粘结强度特别强,粘结牢固,保证了管道受压渗漏潜在问题；
（二） AGR管道采用粘结剂连接,施工简朴,不需要复杂昂贵施工机械,仅需要简朴倒角工具、切割器和拉紧器即可。
（三） AGR管道有一套完整管件系统,无需其她材料管件来连接,这在最大限度上保证了AGR管道安装施工成本、快捷与便利性。
三、合用范畴
1、合用新建及改、扩建民用建筑供水系统，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。
2、可用于精细化工及电子行业干净水输送系统、生活直饮水供水管道以及饮料、啤酒业流体输送系统,也可用于化工、造纸等领域化工流体输送管道系统。
四、工艺流程
1、管道粘结：剪断→解决断面→测量管件深度→标记标线→涂上粘合剂（先管件后管材）→接合→接口解决
2、管道弹性密封圈连接：锯断→解决断面→测量管件深度→标记标线→涂上润滑剂→接合→接口解决
五、施工办法
为了达到设计效果，避免返修减少维护管理，可以正常长期运营。除选用优良设备和材料以外，还要做到施工程序合理，安装办法对的，施工前应认真熟悉设计图纸及编制施工方案。
(一) 施工前准备
1、管道在安装施工前，应具备下列条件：
1）设计图纸及其她技术文献齐全；
2）施工技术人员结合施工图纸及施工现场编制AGR管道安装方案；
3）对工程安装操作人员进行培训，掌握基本操作要点；
4）施工现场进行清理，防止尘土或杂物进入管道内。
2、提供管材和管件，应符合设计规定，并仔细阅读和检查产品阐明书和质量合格证书。
3、因管材和管件在装卸或运送时也许浮现表面质量问题，因而。施工人员在现场应对管材、管件做外观质量检查，如发现质量有严重异常，应在使用迈进行技术鉴定或复检。若管材及管件内外存有污垢和杂物，必要清除后安装。
4、施工现场与材料存储温差较大时，应于安装前将管材和管件在现场放置一定期间，使其温度接近施工现场环境温度；
（二）管道粘结连接
1、管道系统配管与管道粘结按下列环节进行：
1）按设计图纸坐标和标高放线，并绘制实测施工图；
2）按实测施工图进行配管，并进行预装配；
3）管道粘结；
4）接头养护。
2、配管：
1） 断管工具宜选用细齿锯、割刀；
2） 断管时断口应平整，并垂直于管轴线；
3） 应去掉断口处毛刺和毛边，并倒角。倒角角度宜为10度至15度，倒角长度宜为2.5-3mm；
4） 配管时，应对承插口配合限度进行检查。将承插口进行试插，自然试插深度以承口长度1/2-2/3为宜，并做出标记；
5） 当管道De≥63mm时，宜用插入机将直管段插入管件中；De≤63mm时，可用手直接插入。

3、管道粘结：
1） 管道粘结不可在温差较大环境下进行，操作场合应远离火源 、防止撞击和阳光直射。
2） 涂粘结剂应使用鬃刷或尼龙刷，用于试擦承插口干布不得带有油腻及污垢；
3） 在涂粘结剂之前，应先将承插口处粘结表面擦净。若粘结表面有油污，可用干布将其擦净。粘结表面不得粘有尘土、水迹及油污；
4） 涂粘结剂时，必要先涂承口，后涂插口。涂抹承口时，应由里向外。粘结剂应涂抹均匀，并适量；
5） 涂粘结剂后，应在20S内完毕粘结。如操作过程中，粘结剂浮现干固，应在清除干固粘结剂后，重新涂抹；
6） 粘结时，应将插口轻轻插入承口中，对准轴线，一次性迅速插到承口底部。插入深度至少要超过标记。插接过程中，可稍作旋转，但不得超过1/4圈，不得插究竟后进行旋转；
7） 粘结完毕应即刻将接头处多余粘结剂擦拭干净。
4、接头养护：
初粘结好接头，应扶好管材、管件，不得受扭和受弯，并须静置固化一定期间（详见下表），牢固后方可继续往下安装。
静置固化时间

Dn≤50mm
Dn≥63mm
静置固化时间
夏季：30s,冬季1min
夏季：1min,冬季：2min
（三）管道弹性密封圈连接
1、塑料管材端口应进行倒角。倒角角度不适当不大于30°，厚度不适当不大于管材壁厚1/2；
2、在承口上映按照施工时环境温度画出标志线。将测得长度在管口部位做出标记（无标志线承口，应量出橡胶圈后部有效插入长度L值）。
3、擦净管材插口外表面和管件承口内表面，并检查密封圈位置与否对的。
4、在管材插入端及密封圈表面涂抹润滑剂。润滑剂应采用对橡胶圈材料不产生腐蚀和对水质无害材料，普通可采用经稀释家用洗洁精。
5、用人工或管道紧伸器，沿轴线将管材插入管件承口内并插到标记位置（无施工温度标记承口应将有效承口长度减去2～4倍△L计算值，冬季施工取4△L，夏季施工取2△L）。
6、管材插入管件承口后，用塞尺在承口端部沿周边管壁进行检查。检查橡胶密封圈在管材插入后位置与否对的。当发现橡胶圈顶歪或偏移时，应将管材拔出重新再插。

（四）法兰连接
1、当AGR管道与其他钢制管道连接，并且管道工程直径Dn不不大于63mm时，应采用法兰连接。
2、当AGR管道与法兰阀门连接时，采用法兰连接。
3、安装AGR法兰时，应一方面校直两对连接件，使两片法兰垂直于管道中心线，表面互相平行。
4、法兰衬垫，宜采用无毒橡胶垫片。
5、法兰螺栓应使用相似规格，安装方向应一致。螺栓应对称紧固。紧固好螺栓应漏出螺母之外2～3扣丝。螺栓螺帽宜采用镀锌件。
6、连接管道长度应精准，当紧固螺栓时，不应使管道产生轴向拉力。
7、明装管道法兰连接部位应设立支吊架。
（五）AGR管材与不同管材间互相连接
1、AGR管与其他金属管配件采用螺纹连接管道系统，其连接部位管道管径不适当不大于63mm，不不大于63mm管道系统应采用法兰连接；见下图：
(a)

(b)

2、AGR管与其她金属管连接，若采用塑料螺纹连接件时，必要采用注射成型螺纹塑料 管件，不得直接在AGR直管段上套丝；
3、注塑成型螺纹塑料管件与金属管配件螺纹连接，宜采用聚四氟乙烯生料带作为密封填充物，不适当使用厚白漆、麻丝。
（六）管道固定
1、管道安装前，宜按规定先设立管卡。管卡位置应精确，埋设应平整、牢固；管卡与管道接触应紧密，但不得损伤管道表面。
3、若采用金属管卡固定管道时，金属管卡与塑料管间应采用塑料袋或橡胶垫片，不得使用硬垫片；
4、在金属管配件与塑料袋连接部位，管卡宜设立在金属管配件一端，并尽量接近金属管配件。
5、AGR管道立管和水平管支架间距不得不不大于下表规定：
AGR管道最大支架间距（m）
外径mm
20
25
32
40
50
63
75
90
110
160
水平管
0.8
0.8
0.9
1.0
1.2
1.4
1.6
1.8
1.8
1.8
立管
1.0
1.2
1.4
1.6
1.8
2.2
2.4
2.6
2.8
2.8
9、在AGR管道中各配水点、受力点，必要采用可靠固定办法。
（七）管道试压
1、管道安装完毕后，应进行管道试压，实验压力应为管道系统设计工作压力1.5倍，但不得低于0.6MPa；
2、水压实验必要在粘结连接安装24小时后进行，一次水压实验管道总长度不适当不不大于800mm；
3、水压实验之前，对试压管道应采用安全有效固定和保护办法，但接头部位必要外漏；
4、水压实验环节：
1）将试压管道末端封堵，缓慢注满水后，排出管内空气，封堵各排气出口；
2）进行水密性检查；
3）缓慢升压，升压时间不不大于10min；
4）升至规定实验压力后，停止加压，实验压力下稳压1小时，检查管道系统与否有渗漏现象；
5）稳压1小时后，压力降不超过0.05MPa,然后在工作压力1.15倍状态下稳压2小时，压力降不超过0.03MPa，同步检查个连接处不渗不漏为合格。
六、机具设备（见下表）
小口径管道使用工具（外径20～50）
序号
名称
数量
单位
目
1
剪刀
2
个
切断管材
2
倒角器
2
个
断面解决
3
直尺
1
个
量承口尺寸
4
油笔
2
个
作标记
5
粘结剂
/
桶
粘结
6
干布
2
块
清洁解决
中口径管道使用工具（外径63～160）
序号
名称
数量
单位
目
1
倒角刀
2
个
断面解决
2
直尺
1
个
量承口尺寸
3
油笔
2
个
作标记
4
粘结剂
/
桶
粘结
5
拉紧器
2
个
插入管材
6
干布
2
块
清洁解决
七、安全办法
1、进入施工现场合有人员均须穿戴整洁、整洁，禁止随意丢弃垃圾；
2、施工人员进入施工现场前做好安全生产教诲。
3、施工人员进入工地必要带好安全帽；登高作业须系好安全带；还应依照需要打好防护网；
4、施工人员禁止酒后作业，禁止带病作业，禁止疲劳作业；
5、粘结剂及清洁剂封盖应随用随开，不用时应及时盖严；禁止非操作人员使用；
6、管道粘结操作场合，禁止明火和吸烟；通风宜良好；
7、管道粘结时，操作人员宜站在上风向，避免皮肤、眼睛与粘结剂直接接触；
8、冬季施工，应采用防寒、防冻办法，操作场合应保持室内空气流通，不得密闭；
9、管道系统禁止攀登系安全绳、搁搭脚手板、作支撑或借作她用。
八、质量规定
1、本施工工法执行《给水用丙烯酸共聚聚氯乙烯管材及管件应用技术规程》。并满足设计文献规定。
2、进场AGR管材及管件应有合格证及检查报告，应有质量部门质量合格证，表面应光滑、平整，不容许有裂纹、气泡脱皮和明显杂质。
3、配件螺纹应符合现行国标规定，螺纹应完整、管材和管件抽样检查办法应按国标有关规定执行。
4、施工后检查管道连接点整洁、牢固、密封性，固定支撑点安装位置和牢固性。
5、坚持做好技术资料精确、及时、真实和编辑整顿记录，特别应做好实验数据原始记录工作。
八、工程实例
潍坊金沙都市广场工程建筑面积28万平方米，分为裙房商业和塔楼住宅两大某些，工程施工难度大，工期紧，供水干管及立管管道均采用AGR管道，按此施工后达到了预期效果，既美观又节约了投资，获得了较好施工效果。
