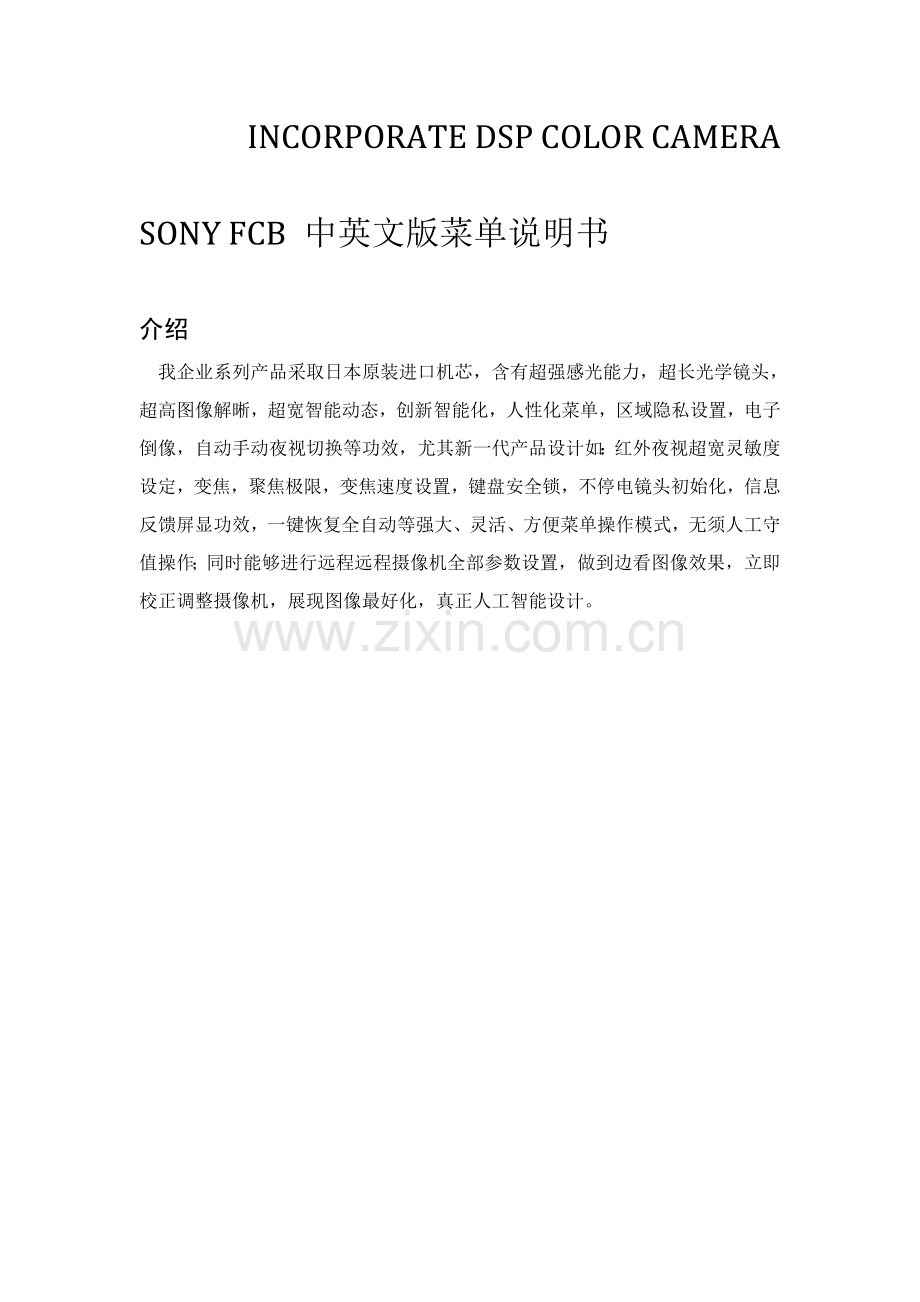

INCORPORATE DSP COLOR CAMERA

SONY FCB 中英文版菜单说明书

介绍
我企业系列产品采取日本原装进口机芯，含有超强感光能力，超长光学镜头，超高图像解晰，超宽智能动态，创新智能化，人性化菜单，区域隐私设置，电子倒像，自动手动夜视切换等功效，尤其新一代产品设计如：红外夜视超宽灵敏度设定，变焦，聚焦极限，变焦速度设置，键盘安全锁，不停电镜头初始化，信息反馈屏显功效，一键恢复全自动等强大、灵活、方便菜单操作模式，无须人工守值操作；同时能够进行远程远程摄像机全部参数设置，做到边看图像效果，立即校正调整摄像机，展现图像最好化，真正人工智能设计。

　　SONY FCB-EX系列全新高像素DSP一体化彩色摄像机产品适合于高速公路,银行,公共场所,小区,商场,政管等多种场所。
　　卓越DSP图像效果,智能化隐私设定模式,报警模式,日夜自动/手动移除红外滤光片ICR,菜单项目齐安功效设定。
技术规格 :
　　电视制式 PAL
　　图像传感器 1/4 Inch Exview HAD CCD
　　1/4 Inch Super HAD CCD
　　有效像素 752(H) X 582(V)
　　水平解析度 480 电视线
　　镜头变倍 18 X zoom f=4.1 ～ 73.8mm (F1.4～F3.0)
　　数字变倍 12 X
　　视场角 48° (Wide)～ 2.7° (Tele)
　　最短物距 10mm (Wide)～800mm (Tele)
　　同时系统 内/外部同时（V-LOCK)
　　最低照度 彩色0.7LUX
　　信噪比 Approx. 50 DB
　　电子快门 1s ～ 1/10000s
　　1/50s ～ 1/10000s
　　白平衡 Auto/Manual/Indoor/Outdoor/One Push/ATW
　　增益 Auto/Manual
　　AE 控制 Auto/Manual
　　EV 赔偿 负10.5dB 到 正10.5 Db
　　背光赔偿 On/Off/Adjust
　　聚焦方法 Auto/Manual
　　图片效果 Neg.art/B&W/H.Invert/V. Invert
　　视频输出 VBS: 1.0 Vp-p
　　控制接口 Voltage/TTL/Remote
　　报警模式 0- 5 V (DC)
　　隐私设定 P. Zone /P. Zone#
　　保留温度 —20°C～60°C
　　工作温度 0°C～50°C
　　电源功耗 1.5W～2.5W/DC12V
　　重量 Approx. 225g
　　Approx. 215g
　　尺寸 (L) 120mm x (W) 62 mm x (H)65mm

菜单说明
1．M．FOCUS 手动聚焦
2．M．SHTTER 手动快门
3．M．IRIS 手动光圈
4．A．NIGTH 自动夜视
(仅FCB－EX480C/480CP、EX980/980P、EX980S/980SP、EX1000/1000P、 EX490DP、EX990DP、EX1010P)
5．SBLC 超级背光赔偿
6．BRIGHT 亮度调整
7．WB.MODE 白平衡模式
8．R．GAIN 红色增益
9．B．GAIN 蓝色增益
10．SHARP 锐度
11．ALARM 报警模式
12．P．ZONE1 位置区域设定
13．P．ZONE2 位置区域设定
14．Z．OSD 变焦显示
15．D．ZOOM 数字变焦
16．H．INVERT 水平反相
17．V．INVERT 垂直反相
18．P.EFFECT/NEG．ART 负片
19．FREEZE 冻结
20．F．LIMIT （01～13） 聚焦限位
21．Z．SPEED （01～08） 变焦速度
22．L．INIT SET　镜头初始化
23．K．LOCK 操作键盘锁
24．ID　摄像机地址
25．AGC　增益调整
26．DEFAULT SET　出厂设定
27. O/D，OSD 光学/电子放大显示

功效说明:FCB－EX45C/EX45CP
● 1/4英寸地Super HAD CCD
● 最低照度1.0LUX（经典情况下）
● 216倍变焦（18倍光学，12倍数码）
● 点自动曝光
● 提供外部设备对摄像机控制开关接口
● 支持用户设计下列功效
　 1) 高级隐私区域遮蔽功效（最多24块）
　 2) 报警功效
　 3) 内部/外部同时
　 4) 经过TTL信号电平控制（VISCA协议）高速串接口（最快达38.4kb/s）
　 5) 低能量消耗：1.6～2.5W
● 无铅焊接和无卤素安装版

功效说明:FCB－EX48C/EX48CP
● 1/4英寸地EXview HAD CCD
● 最低照度0.7LUX（经典情况下）
● 216倍变焦（18倍光学，12倍数码）
● 点自动曝光
● 提供外部设备对摄像机控制开关接口
● 支持用户设计下列功效
　 1) 高级隐私区域遮蔽功效（最多24块）
　 2) 电子翻转功效
　 3) 报警功效
　 4) 图像冻结功效
　 5) 经过TTL信号电平控制（VISCA协议）高速串接口（最快达38.4kb/s）
　 6) 低能量消耗：1.6～2.5W
●无铅焊接和无卤素安装版

技术参数：
型 号
FCB-EX45C
FCB-EX45CP
FCB-EX48C
FCB-EX48CP
电视制式
NTSC
PAL
NTSC
PAL
图像传感器
1/4"SuperHAD CCD
1/4"SuperHAD CCD
1/4"EXviewHAD CCD
1/4"EXviewHAD CCD
有效像素
38万
44万
38万
44万
水平解析度
470TVL
480TVL
470TVL
480TVL
镜头
18倍光学变焦,f=4.1mm(WIDE)-73.8mm(TELE),F=1.4-3.0
数字变焦
12倍(216倍变焦)
视 角
48°(广角端)-2.8°(远端)
最短物距
10mm(广角端)-800mm(远端)
同时系统
内/外同时
最低照度
1.0LUX
1.0LUX
0.7LUX
0.7LUX
信噪比
大于50dB
电子快门
1/50S-1/10000S,16(STEP) 1S-1/10000S,22(STEP)
白平衡
Auto(自动)/Manual(手动)/Indoor(室内)/Outdoor(室外)/OnePush(一键式)/ATW(自动跟踪白平衡)
增 益
Auto(自动)/Manual(手动)
AE控制
Auto(自动)/Manual(手动)
EV赔偿
-10.5dB-10.5dB
逆光赔偿
On/Off/Adjust
聚焦方法
Auto(自动)/Manual(手动)
图片效果
Neg.art/ B&W
视频输出
VBS:1.0Vp-p VBS:1.0Vp-p Y-C out
控制接口
RS485/RS232C/Voltage/TTL/Remote
报警模式
A-M
隐私设定
P.ZONE1/P.ZONE2
保留温度
-20℃～60℃
工作温度
0℃～50℃
相对湿度
大于90％
电源功耗
DC 9～12V 1.6～4.0W
重 量
大约450g
尺 寸
62×72×120(宽×高×深)

操作说明
1. 按下MENU键2秒以上打开/关闭菜单，在打开状态下，单击MENU键状态，当某个新时期带有“！”，“ADJ”或数字字母时刚可经过LEFT和RIGHT键调整此菜单参数值。
2. 按UP和DOWN键可上下选择菜单。
3. 当FREEZE=EN或ON时，可在菜单状态下按MENU键冻结或解冻。
4. 当A.NIGHT=OFF时，在关闭菜单情况下，按MENU键可手动打开或关闭夜视功效。
5. 当WB MODE=手动时，用户可经过R.GAIN和B.GAIN来调整颜色，直到满意。
6. 当变倍为适宜位置时，打开菜单再关闭菜单，当用户看到显示：SAVE？YES-W/NO-T闪烁时，假如需要保留设置时WIDE键，假如不需要保留设置时用户可按TELE键。保留时间为5后方可进行其它操作。
7. 当使用红外灯光太强或对白色反光物体强烈时，使用外同时红外控制XICR-IN接口能够年摄像机和外部红外灯同时锁定。（此时摄像机菜单A.NIGHT设定为XIR-IN）。
8. 当使用自动夜视功效时，请将菜单项中光圈、快门等设置成自动，假如发觉自动夜视不正常时，请操作菜单项DEFAULT项出厂初始设置。
9. DEFAULT 当用户操作该菜单进，单击MENU键进入一键恢复功效，操作完成后退出菜单并保留设置。

F Series菜单操作说明
说明：
1. 在退出菜单状态下，按NEAR/FAR可直接手动聚焦，按W/T键直接触发自动聚焦。
2. 带“ADJ”、“数字”值，按W/T键可调整数值参数。
3. 菜单D项A.NIGHT自动夜视设置在配合红外灯使用时，彩色状态下亮度BRIGHT最好设为：AS+0退出菜单弹出SAVE？YES-W/NO-T后，按W键保留下来。手动切换ICR在状态下亮度BRIGHT最好设为：AS+0退出菜单弹出SAVE？YES-W/NO-T后，按W键保留下来。菜单D项A.NIGHT自动夜视设置在不配合红外灯使用时，彩色状态下亮度BRIGHT最好设为：AS+0退出菜单弹出SAVE？YES-W/NO-T后，按W键保留下来。手动切换ICR在状态下亮度BRIGHT最好设为：AS+4甚至更大部分，退出菜单弹出SAVE？YES-W/NO-T后，按W键保留下来，晚上效果更为理想。（此时光圈、快门要设为自动模式）
4. 菜单Y设置只能在机器背后按键上完成，配合摄像机对应好波特率、摄像机码，摄像机协议（摄像机通电开机初始化过程中会显示通讯协议如RS485：PELCO-P）即可用RS485数据线远程控制，其中对应键盘上OPEN键按2秒钟即可远程控制摄像机菜单，单击OPEN设置菜单状态，当某项菜单显示“ADJ”或“数字”时，单击TELE、WIDE调整数值，键盘上NEAR、FAR键为上下选择菜单。
5. 当菜单调乱时，FCB-EX480CP/DP，980P/SP可触发X项，FCB-EX480CP/DP可触发S项，即菜单项中DEFAULT菜单设置即可恢复出厂标准值。
6. 退出菜单弹出SAVE？YES-W/NO-T设置选择保留时单击W键，保留时间要5秒钟后方可进行其它操作。（请注意单击和按使用方法）
7. 如该产品用于道路监控等领域中时，请将菜单中第一项M.FOCIUS设置为ON。
8. 如用户感觉自动夜视效果不佳时，请留心菜单项中B、C、E、F项设置是否为出厂设置。这些项中设置全部会影响到自动夜视效果。
9. 如用户感到图像颜色不满意时，请留心菜单项WB.MODE！设置或改变其设置，如均无法满意时，请使用手动设置项，然后经过菜单项，R.GAIN和B.GAIN来调整颜色，直到满意。
10. 如用户在使用FCB-EX480CP/DP时，假如遇上图像一直是黑白，不管手动/自动全部无法转回彩色情况时，请留心菜单S项NEG.ART设置是否为ON，假如是，请将其设置为OFF，或直接使用一键恢复功效菜单项X项DEFAULT。

远程控制
一、远程控制连接：
将摄像机后端六针插座按解码器输出端口DC12V、GND、COM、Z、F、I一一对应连接。

二、 远程菜单功效操作说明：
使用PC视频卡监控软件控制，鼠标长点击光圈+不放可打开/关闭菜单，进入菜单后点击光圈+（IRI+）可设置菜单选项，点击聚焦（FAR或NEAR）可上下选择菜单。当点击光圈+将任何项选为手动（MANUAL）时，可点击变倍远近调整该项参数值。退出菜单后，当菜单聚焦（FOCUS）设为手动（MANUAL）时，可点击聚焦进行人为手动聚焦。当光圈（IRI）设为手动（MANUAL）时，可点击点击光圈+（IRIS+，-）手动调整光圈参数。长按光圈-（IRIS-）可手动夜视转换。当人为手动夜视后像机会将夜视功效自动转为手动状态。如需自动夜视需从新设置该项菜单。

注意：
退出菜单时，点击变倍。当变倍到适宜位置时，打开菜单再关闭菜单即可保留目前设置。
