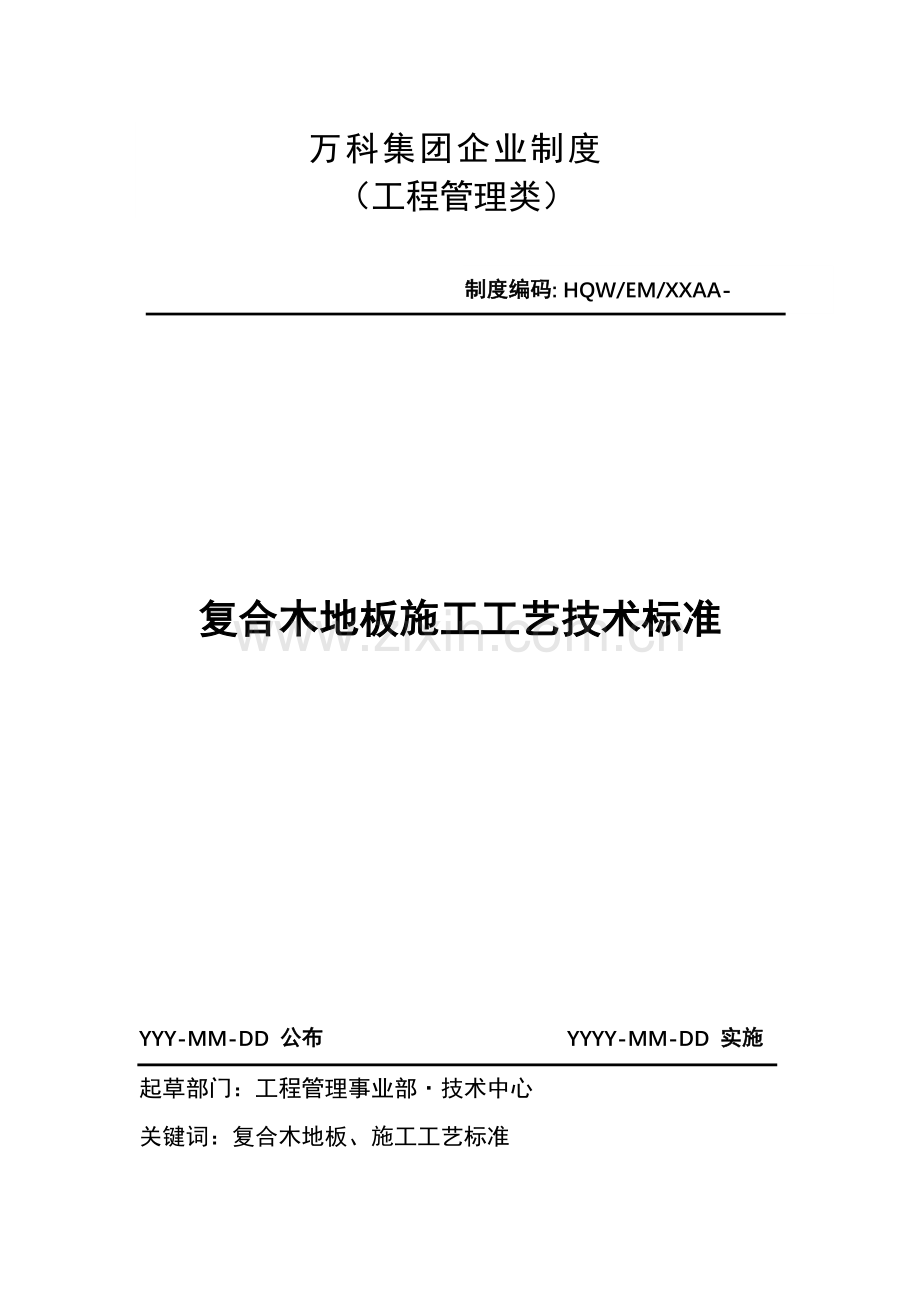

万科集团企业制度
（工程管理类）
制度编码: HQW/EM/XXAA-
码:HQW/HR/002A-
:HQW/HR/002A-
复合木地板施工工艺技术标准
YYY-MM-DD 公布YYY-MM-DD 公布
YYY-MM-DD 公布
YYY-MM-DD 公布
YYY-MM-DD 公布
YYY-MM-DD 公布
YYY-MM-DD 公布
YYYY-MM-DD 实施
起草部门：工程管理事业部·技术中心
关键词：复合木地板、施工工艺标准
目录
序言 1
1 基础要求 1
2 施工准备 2
2.1 技术准备 2
2.2 材料要求 2
2.3 关键仪器、机具设备 2
2.4作业条件 2
3 施工工艺 3
3.1 工艺步骤 3
3.2 工艺标准 3
4 质量标准 6
4.1 主控项目 6
4.2 通常项目 6
4.3 许可尺寸偏差 6
序言
因为企业工程项目包含复合木地板施工，为了完善质量管理体系，建立标准化施工，加强工程质量过程管理，达成质量目标，所以技术中心编制了《复合木地板施工工艺技术标准》并对其验收规范及标准做出具体要求，最终形成一整套复合木地板施工方案以供施工过程中参考。
1 基础要求
1.1符合施工图要求，包含：设计总说明、平立面图、结构图、设计变更通知等。
1.2施工质量标准包含但不限于以下方面。未详尽说明之处，施工单位必需遵守国家及地方制订现行施工及验收规范和质量评定标准。 (有最新国家及地方标准和规范，按最新实施):
Ø 《建筑地面工程施工质量验收规范》（GB 50209－）
Ø 《住宅装饰装修工程施工规范》（GB 50327-）
Ø 《建筑装饰装修工程质量验收规范》（GB 50210-）
Ø 《建筑工程质量验收统一标准》（GB 50300-）
1.3进场材料应有质量合格证实文件及相关质量检测汇报，规格和品牌型号符合设计要求。
1.4在进行复合木地板施工时，必需严格根据图纸设计进行，当现场情况和图纸不符时，应立即和设计院沟通，做好确定，避免出现错误返工问题。
2 施工准备
2.1 技术准备
2.1.1 审查设计说明、设计图纸，施工单位必需依据现场情况制订具体施工方案，并严格根据要求进行技术交底。
2.2 材料要求
2.2.1材质：宜选择耐磨、纹理清楚、有光泽、耐朽、不易开裂、不易变形国产优质复合木地板，厚度应符合设计要求。
2.2.2复合木地板及辅助材料，需符合设计要求，并达成国家相关规范及技术标准
2.2.3材料进场前应先提供样板和对应材料检测汇报、质量确保书、合格证，建管中心应做好进场验收统计，并确定合格。
2.3 关键仪器、机具设备
2.3.1电动工具：电锤、手枪钻、云石电锯机、曲线电锯、汽泵、汽枪、电刨、磨机、带式砂光机。
2.3.2手工工具：手锯、刀锯、墨斗、钢卷尺、角尺、铅笔、拉线绳、锤子、斧子、橡皮锤、冲子、刮刀、螺 丝刀、钳子、扁凿、刨、钢据。
2.4 作业条件
2.4.1材料检验已经合格并符合设计要求及相关国家规范。
2.4.2已对所覆盖隐蔽工程进行验收合格，并进行隐检会签。
2.4.3基层表面应平整、坚硬、干燥、密实、洁净、无油脂及其它杂质，不得有麻面、起砂裂缝等缺点。
2.4.4作业时施工条件（工序交叉、环境情况等）应满足施工质量可达成标准要求。
3 施工工艺
3.1 工艺步骤
熟悉图纸、现场情况 基层处理 定完成线 铺装复合木地板 安装踢脚线及收口 面层清理、成品保护 完工验收 资料整理、归档。
3.2 工艺标准
3.2.1 基层处理：
（1）基层平整度应达成施工要求，要求用2m靠尺检验，误差不超出3mm。
（2）原地面如无防潮处理，则应铺一层防水聚乙烯薄膜（膜和膜搭接20cm）。
3.2.2复合木地板铺装：
（1）泡沫塑料衬垫是复合木地板配套材料，通常规格为3～5mm×1000mm（厚×宽）卷材，按铺设长度裁切成块，距地面完成线约1～2cm，留作伸缩缝。
（2）衬垫平铺在地面上，不和地面粘结，铺设宽度应和面板相配套。衬垫拼缝采取对接（不能搭接），留出2mm伸缩缝。
（3）全部地板拼接时应纵向错位（工字法）进行施工。
（4）铺设地板从房间内侧推着向外铺，地板根据设计要求方向施工，设计没有要求按顺光方向施工。
（5）木地板铺设方向：以房间内光线进入方向为木地板铺设方向；走廊、过道等部位，应顺着行走方向施工。
（1）地面和墙面相接处，留出8～10cm缝隙，用木楔卡紧，地板粘结完成后，24h内严禁上人，待胶干后将木楔取出。
（2）每一片地板拼接后，以木槌和木条轻敲，以使每片地板公母榫企口密合，接口处不密封轻易造成防潮性能不足等后遗症
（3）房间长超出8m（地板块尾对尾），宽度超出8m（地板交叉铺设）时要预先留有宽高1:1百分比空隙结合处，空隙结合处用过渡扣板包盖留伸缩缝。
3.2.3 安装踢脚线及收口：
（1）安装时，木踢脚板要和墙立面贴紧，上口要平直，钉接要牢靠，用气动钉枪直接钉在木楔，若用明打钉接，钉帽要砸扁，并钉入板内2～3mm，油漆时用腻子填平钉孔，钉子长度是板厚度2.0～2.5倍，且间距不宜大于1.5m。
（2）踢脚板阴阳角交角处切割成45度拼装。
（3）木踢脚板接缝处应做成斜坡压槎胶粘法，复合木地板和过门石之间通常采取铝合金扣板收口。
3.2.4 面层清理、成品保护：
（1）施工完成后立即用湿毛巾清理地板上残留胶水。
（2）复合木地板存放在现场库房时应水平放置，严禁站立地上或斜放。
（3）地板施工完成后封闭，严禁在二十四小时内上人。
（4）地板施工完后预防重物在其上敲扎。
（5）复合木地板成品保护不可用硬质材料以免划伤木地板面层。提议用质地较软保护材料进行保护。
4 质量标准
4.1 主控项目
4.1.1复合木地板材质和强度、耐磨性必需符合国家想关标准。板块之间拼接牢靠，无松动现象。
4.2 通常项目
4.2.1复合地板面层图案应符合设计要求，图案清楚、颜色一致，板面无翘曲。
4.2.2面层铺设应牢靠，接头位置应错开，接缝严密，高度一致。
4.3 许可尺寸偏差
4.3.1复合木地板施工许可尺寸偏差应符合设计要求相关规范标准。
复合木地板施工许可尺寸偏差表
项目
许可偏差(MM)
检测方法
板面缝隙宽度
0.5
钢尺检验
表面平整度
2
2米靠尺及契形塞尺检验
踢脚线上口平直度
3
拉5m线（不足5m拉通线）和用钢尺检验
板面拼缝平直
3
相邻板材高差
0.5
用钢尺和楔形塞尺检验
踢脚线和面层接缝
1
用楔形塞尺检验
