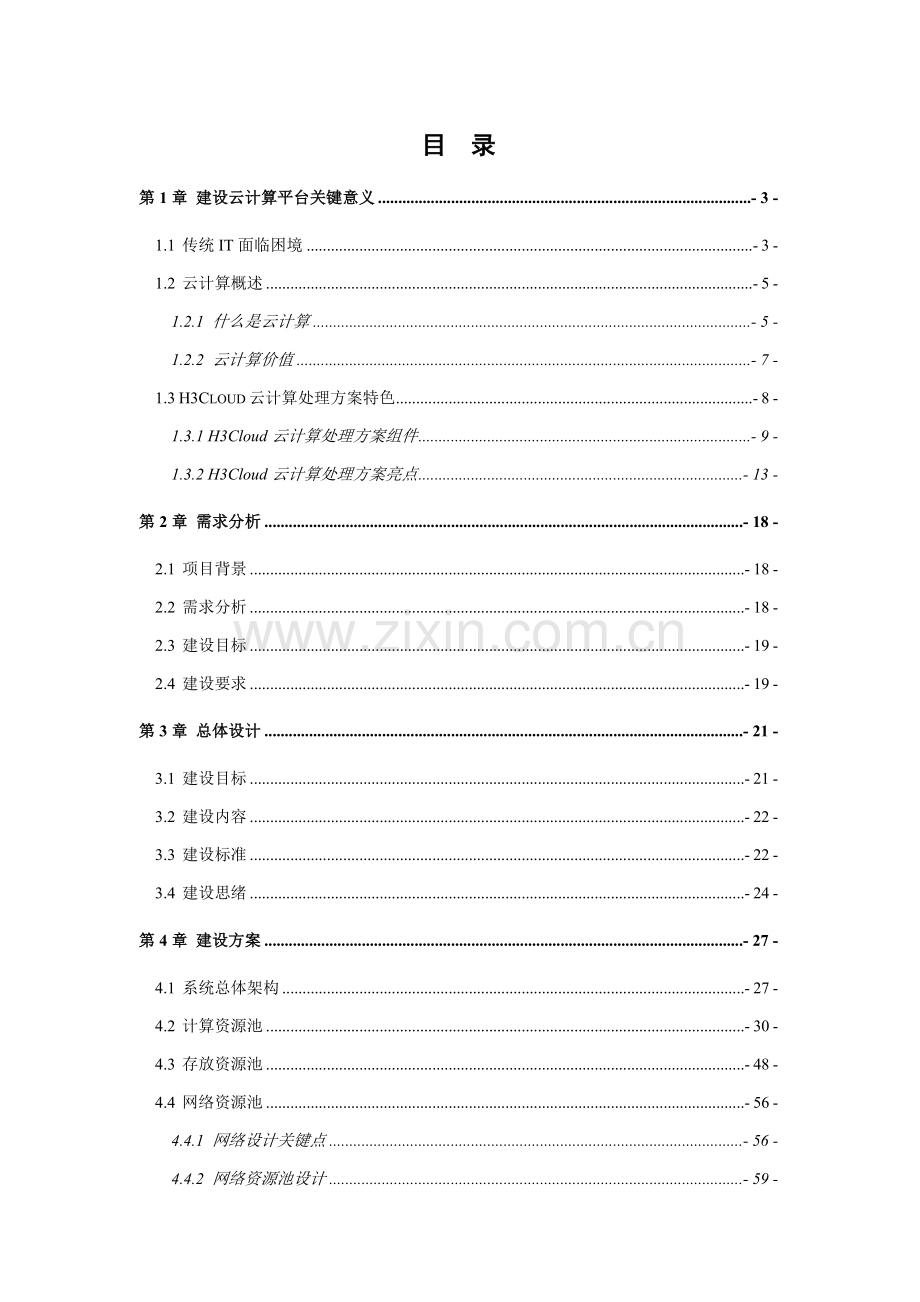

云计算综合项目关键技术专项方案详细版.docx_第2页
第2页 / 共84页
云计算综合项目关键技术专项方案详细版.docx_第3页
第3页 / 共84页
云计算综合项目关键技术专项方案详细版.docx_第4页
第4页 / 共84页
云计算综合项目关键技术专项方案详细版.docx_第5页
第5页 / 共84页
点击查看更多>>
资源描述

1、云计算平台项目技术方案V1.0 4月11日目 录第1章 建设云计算平台关键意义- 3 -1.1 传统IT面临困境- 3 -1.2 云计算概述- 5 -1.2.1 什么是云计算- 5 -1.2.2 云计算价值- 7 -1.3 H3Cloud云计算处理方案特色- 8 -1.3.1 H3Cloud云计算处理方案组件- 9 -1.3.2 H3Cloud云计算处理方案亮点- 13 -第2章 需求分析- 18 -2.1 项目背景- 18 -2.2 需求分析- 18 -2.3 建设目标- 19 -2.4 建设要求- 19 -第3章 总体设计- 21 -3.1 建设目标- 21 -3.2 建设内容- 22 -

2、3.3 建设标准- 22 -3.4 建设思绪- 24 -第4章 建设方案- 27 -4.1 系统总体架构- 27 -4.2 计算资源池- 30 -4.3 存放资源池- 48 -4.4 网络资源池- 56 -4.4.1 网络设计关键点- 56 -4.4.2 网络资源池设计- 59 -4.4.3 虚拟机交换网络- 63 -4.4.4 安全设计- 67 -4.5 云层设计- 73 -4.5.1 自助式云业务工作流- 74 -4.5.2 详尽用户分级管理- 76 -4.5.3 数据集中保护和审核- 77 -4.6 虚拟桌面布署- 78 -4.7 应用系统迁移- 80 -4.7.1 应用系统迁移计划-

3、80 -4.7.2 物理机虚拟化迁移(P2V)- 82 -第1章 建设云计算平台关键意义1.1 传统IT面临困境自从上世纪90年代开始,IT行业在全球范围内得到了迅猛发展,IT平台规模和复杂程度出现了大幅度提升,和此同时,很多企业IT机构却因为这种提升而面临着一个新困境:高昂硬件成本和管理运行成本、缓慢业务布署速度和缺乏统一管理基础架构。高昂成本支出伴随IT规模不停膨胀,数据中心内服务器数量、网络复杂程度和存放容量急剧增加,随之带来是高昂硬件成本支出和运行成本支出(电力、制冷、占地空间、管理人员等)。基础结组成本:托管、冷却、连接服务器和为服务器提供电源全部会伴随服务器数量增加而造成成本大量增

4、加。仅服务器电力需求一项就占总成本一大块,估量数据中心 1000 台服务器电力成本每十二个月全部在 45,000 美元以上。硬件成本:每十二个月服务器在容量和计算能力上全部呈增加趋势。伴随服务器变得越来越强大,最大化利用这些超强资源也变得愈加困难。IT 组织和应用服务用户习惯为每个应用服务布署一台独立服务器以确保完全控制该应用服务。几乎在全部情况下,布署这些功效强大服务器将会使服务器过剩50-500%。软件成本:通常服务器需要从操作系统或应用软件厂商那里获取许可证和支持。管理成本:迄今为止,管理成本是服务器成本中最大一个部分,分析教授估量管理成本占服务器总拥有成本50-70%。IT技术 人员不

5、得不对软硬件进行升级、打补丁、备份和修复,布署新服务器及应用,维护用户账户并实施很多其它任务。伴随服务器数量增加,IT 部门发觉她们面临着满足相关服务器管理需求挑战。缓慢业务布署速度新服务器、存放设备和网络设备布署周期较长,整个过程包含硬件选型、采购、上架安装、操作系统安装、应用软件安装、网络配置等。通常情况下,这个过程需要工作量在2040小时,交付周期为46周。分散管理策略数据中心内IT基础设施处于分散管理状态,具体表现为:机房管理员遵照“依据最坏情况下工作负载来确定全部服务器配置”这一策略造成服务器配置普遍过高。轻易出现大量“只安装一个应用程序”而未得到充足利用x86服务器。提交变更请求和

6、进行运行变更之间存在较长延迟。缺乏统一集中化IT构建策略,无法对数据中心内基础设施进行监控、管理、汇报和远程访问。1.2 云计算概述1.2.1 什么是云计算云计算是一个基于网络计算服务供给方法,它以跨越异构、动态流转资源池为基础提供给用户可自治服务,实现资源按需分配、按量计费。云计算造成资源规模化、集中化,促进IT产业深入分工,让IT系统建设和运维统一集中到云计算运行商处,一般用户全部愈加关注于自己业务,从而提升了信息化建设效率和弹性,促进社会和国家生产生活集约化水平。云计算关键包含两个层次含义:一是从被服务用户端看:在云计算环境下,用户无需自建基础系统,能够愈加专注于自己业务。用户可按需获取

7、网络上资源,并按使用量付费。如同打开电灯用电,打开水龙头用水一样,而无需考虑是电从哪里来,水是哪家水厂。二是从云计算后台看:云计算实现资源集中化、规模化。能够实现对各类异构软硬件基础资源兼容,如电网支持水电厂、火电厂、风电厂、核电厂等异构电厂并网;还能够实现资源动态流转,如西电东送,西气东输、南水北调等。支持异构资源和实现资源动态流转,能够愈加好利用资源,降低基础资源供给商成本。云计算特征基于网络云计算是从互联网演变而来,云计算本质经过网络将计算力进行集中,而且经过网络进行服务,假如没有网络,计算力集中规模、服务种类和可取得性就会受到极大限制,如集群计算即使也是基于网络计算模式,不过不能提供基

8、于网络服务,还不能称之为云计算。支持异构基础资源云计算能够构建在不一样基础平台之上,即能够有效兼容多种不一样种类硬件和软件基础资源。硬件基础资源,关键包含网络环境下三大类设备,即:计算(服务器)、存放(存放设备)和网络(交换机、路由器等设备);软件基础资源,则包含单机操作系统、中间件、数据库等。从横向维度考虑,支持异构资源,意味着在同一时期内,能够采购不一样厂商软硬件。对云计算平台构建者而言,这种形式更为灵活;而从纵向维度考虑,意味着云计算平台既能够兼容当下采购新设备,也能够兼容以前老设备,既能够兼容目前新软件系统,也能够兼容以前遗留老软件系统。支持异构基础资源这一特征,在有效利用老资源同时,

9、也确保了新老资源平滑过渡。支持资源动态扩展支持资源动态伸缩,实现基础资源网络冗余,意味着添加、删除、修改云计算环境任一资源节点,亦或任一资源节点异常宕机,全部不会造成云环境中各类业务中止,也不会造成用户数据丢失。这里资源节点能够是计算节点、存放节点和网络节点。而资源动态流转,则意味着在云计算平台下实现资源调度机制,资源能够流转到需要地方。如在系统业务整体升高情况下,能够开启闲置资源,纳入系统中,提升整个云平台承载能力。而在整个系统业务负载低情况下,则能够将业务集中起来,而将其它闲置资源转入节能模式,从而在提升部分资源利用率情况下,达成其它资源绿色、低碳应用效果。支持异构多业务体系在云计算平台上

10、,能够同时运行多个不一样类型业务。异构,表示该业务不是同一,不是已经有或事先定义好,而应该是用户能够自己创建并定义服务。这也是云计算和网格计算一个关键差异。支持海量信息处理云计算,在底层,需要面对各类众多基础软硬件资源;在上层,需要能够同时支持各类众多异构业务;而具体到某一业务,往往也需要面对大量用户。由此,云计算肯定需要面对海量信息交互,需要有高效、稳定海量数据通信/存放系统作支撑。按需分配,按量计费按需分配,是云计算平台支持资源动态流转外部特征表现。云计算平台经过虚拟分拆技术,能够实现计算资源同构化和可度量化,能够提供小到一台计算机,多到千台计算机计算能力。按量计费起源于效用计算,在云计算

11、平台实现按需分配后,按量计费也成为云计算平台向外提供服务时有效收费形式。1.2.2 云计算价值云计算是能够提供动态资源池、虚拟化和高可用性下一代计算模式。假如把一个计算资源,比如一台服务器,看成一个小水滴,当很多资源汇聚在一起时候,它就形成了计算云,正如我们不关心水滴是怎么产生,用户也不需要关心计算资源在哪台物理服务器上。用户关心是需要什么样计算能力,需要什么时刻拥有这些计算能力。云计算管理平台能够为用户提供“按需计算”服务。从资源共享方面在整合XXX信息中心现有软硬件资源基础上建设云计算平台。充足发挥云计算平台虚拟化计算、按需使用、动态扩展特征,为XXX各个部门提供计算、存放和信息资源服务,

12、实现软硬件集中布署、统建共用、信息共享,避免反复投资。基于云计算技术建设公共云服务平台来运行企业正常运行所需要业务,能够将企业运维中共性业务部分进行提炼和归纳,并实现,能够确保共性业务实现规范性、安全性、全方面性和稳定性,也避免了公共功效模块数次开发实现所造成冗余浪费乃至系统不兼容错误。更关键是公共云服务平台能够提供一系列支撑服务,业务应用子系统在这些支撑服务基础之上进行开发,大大降低了开发难度和成本,使各部门能够愈加专注于其本身综合、深层次、相关联业务需求,而不是基础设施建设,把精力用在企业高效运行和企业创新关键点业务需求上,比传统建设模式愈加好把握业务需求,将会大大提升企业信息化建设效益。

13、从管理工作方面企业工作本质就是服务。假如各部门业务应用子系统全部是根据“企业云计算”统一标准进行开发实施、注册布署,能够方便对机关各类业务工作进行标准化管理,从统一管理角度对系统进行规范管理,而不是各扫门前雪,在大大降低管理成本同时,也大量节省系统运行成本。从技术实现方面基于云计算企业公共服务平台能够根据SOA松耦合方法来建设,模块间经过标准协议实现相互调用和消息传输,这种技术架构较为成熟,含有很好扩展性,能够确保信息系统技术层面可连续发展,更有利于企业不一样服务业务之间信息共享,提升企业各部门业务之间协同。从标准化实现方面基于云计算企业公共服务平台能够提供一个标准化建设模式,能够统一制订共性

14、办公业务标准、管理工作实现标准、技术安全标准、保密安全标准、软硬件技术实现标准等,这对企业标准实施和推广含相关键意义。1.3 H3Cloud云计算处理方案特色H3C企业依靠强大研发实力、广泛市场应用和技术了解,以用户需求为导向,为企业新一代云计算数据中心基础架构提供一体化云计算平台处理方案,帮助用户实现快速、可靠虚拟化数据中心和云业务应用布署。H3Cloud云计算处理方案包含统一计算资源池、统一网络资源池、统一存放资源池,并提供了一体化监控和布署工具进行统一虚拟化和云业务管理,经过简练管理界面,轻松地统一管理数据中心内全部物理资源和虚拟资源,不仅能提升管理员管控能力、简化日常例行工作,更可降低

15、IT环境复杂度和管理成本。1.3.1 H3Cloud云计算处理方案组件H3Cloud云计算处理方案面向于私有云IaaS(基础设施即服务),关键包含以下多个部分:云计算平台现有企业计算环境通常是x86平台,H3Cloud能够经过服务器虚拟化进行计算资源整合和灵活利用,进行服务器计算资源整合、动态调整、迁移。H3C FlexServer服务器系列定义了下一代2U双插槽机架式服务器标准。借助可维护性方面改善、无和伦比性能、强大配置灵活性和受用户启发设计模式,H3C FlexServer所提供完美处理方案能满足当今不停扩展数据中心所需动态计算机要求。H3C FlexServer服务器支持iLO管理引擎

16、,这是一套全方面嵌入式管理特征,可支持服务器完整生命周期(从初始布署到运行管理、再到服务警报和远程支持)。云存放平台实现IaaS一个关键组成部分是云存放,一个云计算基础设施要服务于很多个不一样业务系统或应用,每个业务系统或应用全部会有不一样存放需求,H3Cloud能够经过存放虚拟化管理,进行存放需求整合,灵活容量控制。H3Cloud云计算处理方案中存放组件提供了经济实惠企业功效,并含有全方面功效集,简化了对全部位置集中管理,是含有多种虚拟服务器、用户端虚拟化、数据库、电子邮件和业务应用程序环境理想选择。存放组件中集成了多种出色应用程序可用性和灾难恢复功效,在任何情况下全部可进行自动故障转移/故

17、障恢复, 并针对虚拟化环境进行了优化,并为用户和应用程序提供了即时满足需求连续数据可用性。虚拟化网络基础平台伴随云计算环境下虚拟化技术大规模布署,传统网络架构将面临着很多新挑战,包含规格和性能、虚拟机接入和控制、大二层网络布署、流量突发和拥塞等等,以下图所表示: H3C虚拟网络方案经过数据中心级设备、网络虚拟化及虚拟机网络接入新标准(EVB)等产品和技术创新,能够实现网络基础平台对云计算虚拟化环境良好支撑,同时大大简化网络运维管理。云管理平台服务器虚拟化、存放虚拟化和网络虚拟化只是组成云计算基础设施硬件资源池,在云计算环境中,最关键一点是实现资源池自动化,避免人力对于基础设施过多干预。H3Cl

18、oud经过自动化管理平台和手段,帮助用户实现对云硬件资源和业务步骤快速布署和自动化维护和管理。H3Cloud云管理平台由Cloud Virtualization Kernel(CVK)、Cloud Virtualization Manager(CVM)和Cloud Intelligence Center(CIC)三个组件完成:Cloud Virtualization Kernel(CVK):虚拟化内核和管理代理运行在基础设施层和上层操作系统之间“元”操作系统,用于协调上层操作系统对底层硬件资源访问,减轻软件对硬件设备和驱动依靠性,同时对虚拟化运行环境中硬件兼容性、高可靠性、高可用性、可扩展性、

19、性能优化等问题进行加固处理。Cloud Virtualization Manager(CVM):虚拟化管理软件包关键实现对数据中心内计算、网络和存放等硬件资源软件虚拟化,形成虚拟资源池,对上层应用提供自动化服务。其业务范围包含:虚拟计算、虚拟网络、虚拟存放、高可靠性(HA)、动态资源调度(DRS)、虚拟机容灾和备份、虚拟机模板管理、集群文件系统、虚拟交换机策略等。Cloud Intelligence Center(CIC):云业务运行软件包由一系列云基础业务模块组成,经过将基础架构资源(包含计算、存放和网络)及其相关策略整合成虚拟数据中心资源池,并许可用户按需消费这些资源,从而构建安全多租户混

20、合云。其业务范围包含:组织(虚拟数据中心)、多租户数据和业务安全、云业务工作流、自助式服务门户、兼容OpenStackREST API接口等。从逻辑架构上,H3Cloud云管理平台包含虚拟化层、自动化服务层、管理层、业务编排层、API层:虚拟化层利用Cloud Virtualization Kernel(CVK)提供底层虚拟化能力和上层Cloud Virtualization Manager(CVM)提供管理能力,屏蔽底层物理硬件基础设施异构性和复杂度,对外以虚拟资源池形式展现。自动化服务层强调业务运行高可用性和可扩展性,并未业务提供自动容灾备份和资源调度能力。管理层对虚拟化资源及云运行要素进

21、行管理,如虚拟机生命周期管理、虚拟机镜像文件和配置文件管理、多租户安全隔离、网络策略配置管理等。业务编排层对云计算资源进行可运行性管理,包含对虚拟资源池编排、最终用户自助服务门户、业务申请、审批和开通、用户帐务管理和报表输出等。API层为第三方云运行管理平台提供RESTfulAPI接口。1.3.2 H3Cloud云计算处理方案亮点1.3.2.1 直观配置和管理完全基于B/S架构管理控制台,不仅让您轻松组织和快速布署整个IT环境,而且还能对包含CPU、内存、磁盘I/O、网络I/O等关键资源在内关键元件进行全方面性能监测,为管理员实施合理资源计划提供详尽数据资料。1.3.2.2 智能化资源自动优化

22、配置H3Cloud云计算软件为虚拟机中运行应用程序提供简单易用、成本效益高高可用性功效。硬件故障造成服务器或虚拟机宕机再也不会造成灾难性后果,H3Cloud提供资源智能调度能力会为这些服务器或虚拟机自动选择最好重新运行位置。1.3.2.3 支持IEEE 802.1Qbg标准草案支持IEEE 802.1Qbg(VEPA)协议标准草案,和H3C 5820V2交换机及iMC VCM网管组件配合,能够实现对虚拟机流量全方面监控。1.3.2.4 快速业务布署能力支持虚拟机快速克隆功效,全部链接到主镜像文件虚拟桌面全部能够经过更新主镜像文件来修补或更新,而不会影响用户设置、数据或应用程序,大幅简化了桌面管

23、理,同时极大地降低存放空间浪费和缩短了布署虚拟桌面时间。支持虚拟机系统增量备份功效,仅备份上一次完全/增量备份后发生改变文件,极大地降低了每次备份文件数量和备份时间,提升了备份效率。1.3.2.5 自助式云业务电子流自助式服务管理为用户提供了一个安全、多租户、可自助服务IaaS,是一个全新基础架构交付和使用模式。经过H3Cloud云计算软件提供虚拟化资源池功效,使IT部门能够将计算、存放和网络等物理资源抽象成按需提供弹性虚拟资源池,以消费单元(即组织或虚拟数据中心)形式对外提供服务,IT部门能够经过完全自动化自助服务访问,为用户提供这些消费单元和其它包含虚拟机和操作系统镜像等在内基础架构和应用

24、服务模板。这种自助式服务真正实现了云计算灵敏性、可控性和高效性,并极大程度地提升了业务响应能力。1.3.2.6 多租户业务安全经过用户数据安全隔离和网络安全策略模板,确保虚拟化、多租户环境下用户隐私信息及数据安全。虚拟化资源位置信息唯一标识,避免了虚拟化技术引发物理边界模糊可能造成司法取证问题。经过用户权限精细化控制、管理帐号分级管理和具体操作访问日志,避免权限滥用问题。1.3.2.7 为高性能、高效率和轻松访问而构建云计算服务器符合能源之星标准H3C FlexServer服务器配置充足表现了H3C一贯帮助用户节市能源、降低成本宗旨。借助通用免工具新型滑轨,能够快速安装H3C FlexServ

25、er,快速释放杆可实现快速服务器访问。很灵巧电缆管理支架选项,可实现灵活布线和出色布线管理,让您能够快速访问该服务器。率先推出3D阵列温度传感器可正确控制服务器风扇直接散热,从而避免了无须要风扇功耗。1.3.2.8 存放组件确保出色应用可用性和灾难恢复能力H3Cloud云计算处理方案中存放组件可跨存放节点集群分割和保护多份数据副本,并消除SAN中单点故障。 应用程序在发生电源、网络、磁盘、控制器、存放节点或站点故障情况下,含有连续数据可用性。H3Cloud云计算处理方案中存放组件高可用性架构优点是,一个单一存放集群可托管不一样网络RAID等级卷,每个卷可用性和/或性能水平依应用需求而异。H3C

26、loud云计算处理方案中存放组件含有集成复制功效,经过自动化和透明故障转移和故障恢复简化管理。 假如有一个存放节点脱机,它就会从脱机时间开始跟踪数据改变;当节点重新联机时,变更数据块就会恢复到目前水平。1.3.2.9 经济实惠企业级存放功效和全方面特征集横向扩展存放集群许可将多个存放节点整合到共享存放池中。 汇聚全部可用容量和性能,用于集群中每个卷。 伴随存放需求增加,存放组件可在线横向扩展性能和容量。网络RAID可跨存放节点集群分割和保护多份数据副本,从而消除存放组件中任何单点故障。 应用程序在发生电源、网络、磁盘、控制器、存放节点或站点故障情况下,含有连续数据可用性。多站点SAN可用性使存

27、放组件能够将集群中存放节点分配到不一样地点(机架、机房、建筑和城市),并提供无缝应用高可用性,跨不一样地点自动实现故障转移/故障恢复。无须预留快照,实现精简配置,只分配写入数据所需空间,无需预分配存放容量,从而提升存放组件整体利用率和效率。第2章 需求分析2.1 项目背景为推进XXX信息化发展,XXX致力于私有云服务平台建设。本项目将依据“加速成长、优势互补、资源汇聚、连续发展、创新增值”标准,有效地整合和配置企业公共服务资源,提供IT基础架构及应用完整支撑和公共服务处理方案。本项目建成后不仅将支撑企业在信息建设工作中普遍需求,提供共性技术和服务,而且会针对不一样行业对于信息应用特殊需求,提供

28、面向特定行业领域技术和服务。依据“资源共享、业务合作、优势互补、可连续发展”标准,有效地整合和配置企业公共服务资源,提供软件研发及应用完整支撑和公共服务处理方案。在充足依靠现有资源基础上,关键建设数据中心及云计算公共服务中心等服务模块。2.2 需求分析对于数据中心建设,云计算是多个概念和技术并行发展,融合过程中逐步形成一个多层次,多模式,多维度复合概念,不一样企业应用能够选择使用不一样云计算技术来构建。云计算不仅有利于提升资源利用率,节省成本,还能大幅度提升应用程序从设计开发到业务布署速度,并有利于加紧创新步伐,发明更大业务成效。针对此次项目标需求,经过分析,认为此次项目标方案架构也应该从面向

29、云服务和云计算角度出发,搭建含有优异性方案架构。云服务含有5个特征:(1)面向服务(2)含有可扩展性,是一个弹性框架(3)是共享平台(4)按需计量(5)云服务是基于互联网技术 “云计算”平台为企业提供共享计算、共享存放、开发环境平台搭建、支撑服务软件等内容公共技术服务。建设内容包含:中心机房、服务器设备、存放设备、网络设备、安全设备、支撑软件、业务软件等模块。2.3 建设目标数据中心及云计算服务中心依靠优异技术,能统一管理标准,确保平台保密性、安全性、稳定性和可扩展性。统一标准平台降低了IT维护成本,提升了对需求响应速度,从而达成以下目标:充足利用现有硬件、软件资源;支持计算、存放资源共享能力

30、;为企业提供业务支撑服务。平台不管从系统安全、可靠性、大容量,还是可扩充性等很多方面,全部应给很全方面考虑:1. 经济性2. 可靠性,避免单点故障3. 大容量,可扩展性4. 安全性,实现安全域划分5. 分级网管2.4 建设要求在此次项目标设计和建设中,需严格遵照以下标准:(1)稳定性应采取多种必需技术方法,确保公共服务平台含有有优异稳定性,在确保性能前提下,为关键业务提供7x二十四小时连续支撑服务。(2)安全性平台系统应能充足考虑用户数据安全,避免用户受到异常攻击或敏感数据窃取。应能主动评定业务系统安全情况及提供填补方法,并提供多种操作行为可回溯能力。同时,应能提供独立机房、专用门禁及专享运行

31、管理团体,确保机房及公共服务平台运行安全。(3)可扩展性各平台应含有良好扩展能力,满足数据中心长久发展要求。依据业务发展估计,平台系统定时根据适度预留标准进行建设,能在要求时间内快速响应新用户,新业务新增要求。(4)灵活 IT 基础架构满足资源随时随地按需分配,需要建立一个灵活硬件基础架构。硬件基础架构通常由虚拟服务器池、共享存放系统、网络和硬件管理软件组成。(5)自动化资源布署云计算运行管理平台关键功效是自动为用户提供服务器、存放和相关系统软件和应用软件。用户、管理员和其它人员能经过 Web 界面使用该功效。要实现资源自动布署,必需做到:首先,建立一个中心数据库来管理数据中心硬件资源;其次,

32、要规范化资源使用,包含标准化操作系统、数据库软件、中间件软件种类和版本。自动化布署步骤不仅能做到“随需应变”,适应用户需求,而且能够带来以下好处:引入技术和创新时间缩短,设计、采购和构建硬件和软件平台人力成本降低,和经过提升现有资源利用率和复用率节省成本。(6)完善资源监控及故障处理手段云计算服务管理平台提供资源和服务多种运维能力,能够监控资源使用情况,对于平台故障提供立即地预警报警,确保云计算平台稳定运行。(7)有利于建立IT管理规则为了实现数据中心规范管理,需要以云计算运行管理平台为基础,有利于为数据中心制订一套完整管理规则。(8)开放性要求各类系统设计、产品及网络构建全部要满足相关国际标

33、准和国家标准,提供标准结构及接口,有效地兼容多种品牌、厂商、电子运行商系统和网络,实现多系统、多平台互联互通。第3章 总体设计3.1 建设目标现在IT信息技术已经延伸到企业各个层面,从企业角度看,云计算有利于整合信息资源,实现信息共享,促进企业信息化发展。从用户角度看,利用云计算能够独立实现或享受某一项具体业务和服务。所以云计算将在企业IT政策和战略中正饰演越来越关键角色。企业云计算中心建设,未来关键业务涵盖以下范围:以“统规、统建、统维”思想为指导,以丰富云基础设施,云存放,云安全和各类云服务构件共同构建XXX云服务平台,服务于:1. 为XXX企业提供计算环境,降低企业IT硬件投资2. 为X

34、XX内部应用提供基于云计算平台办公应用、生产经营运行监控。3. 为XXX企业提供通用企业管理软件,为企业建立低成本管理系统4. 为XXX企业提供基于云计算平台开发测试环境5. 为XXX企业提供IaaS/PaaS/ SaaS平台,为企业向云计算转型服务6. 优化投资环境,节省企业IT软硬件投入和开发环境投入,吸引企业加紧企业本身信息化发展。本方案将云数据中心“IT基础设施”“按需使用”和”自动化管理和调度”作为云计算实践,形成可落地实施、可连续发展云计算平台,即IaaS云计算平台。作为XXX云计算实践,云计算数据中心建设提议达成以下目标:统一管理经过最新云计算关键技术之一虚拟化技术,整合现有全部

35、应用,整合内容包含WEB、MAIL、FTP、域控管理、OA系统、后台数据库等应用,将整个业务系统作统一计划和布署,统一数据备份,从而形成自上向下有效IT管理架构。强调整体方案可扩展性、高可用性、易用性和易管理性采取最新2路双核服务器,确保整个硬件系统可靠性和可用性,为用户应用提供可靠硬件保障;建设云计算平台,发挥云计算平台优越性,为用户提供HA高可用,确保用户业务系统连续性和高可用性,让用户业务实现零宕机风险;专业管理软件,确保硬件系统和软件系统可管理性,为用户节市管理投资成本。3.2 建设内容云计算平台建设关键包含以下建设内容:1、资源池化系统(服务器、存放、网络资源池)2、云平台管理及运行

36、系统3、云计算安全支撑系统3.3 建设标准本项目建设遵照以下建设标准:n 优异性基础设施平台建设采取产品和技术含有云平台特征及技术优异性,保障平台资源使用周期最大化。但采取优异技术也有一定风险,即可能存在技术不成熟问题。我们采取充足论证及测试方法,在选择优异技术时,把技术风险降低。并经过平台小规模运行实践,逐步淘汰不成熟、不可行技术,将整个平台建设成技术领先基础设施系统。n 高可靠性云计算平台作为承载未来企业应用关键IT基础设施,负担着稳定运行和业务创新重担。伴伴随数据和业务集中,云计算平台建设及运维给信息部门带来了巨大压力,所以平台建设从基础资源池(计算、存放、网络)、虚拟化平台、云平台等多

37、个层面充足考虑业务高可用,基础单元出现故障后业务应用能够快速进行切换和迁移,用户无感知,确保业务连续性。n 可扩展性可实现经过简单硬件扩容达成系统动态扩容目标,可动态伸缩,满足应用和用户规模增加需要。n 易管理云计算最终目标是要实现系统按需运行,多个服务开通,而这依靠于对计算、存放、网络资源调度和分配,同时提供用户管理、组织管理、工作流管理、自助Portal界面等。从用户资源申请、审批到分配布署智能化。管理系统不仅要实现对传统物理资源和新虚拟资源进行管理,还要从全局而非割裂地管理资源,所以统一管理和自动化将成为肯定趋势。n 开放性目前阶段云计算整个产业化还不够成熟,相关标准还不完善。为确保多厂

38、商良好兼容性,避免厂商技术锁定,方案设计充足确保和第三方厂商设备保持良好对接。另外,为确保方案前瞻性,设备选型应充足考虑对已经有云计算相关标准(如EVB/802.1Qbg等)扩展支持能力,确保良好优异性,以适应未来技术发展。传统管理系统和上层系统对接,重视故障上报和信息查询。而云计算管理系统更关注怎样实现自动化布署,在接口方面更关注资源调度和分配,这就需要管理系统在业务调度方面实现开放。为确保服务器、存放、网络等资源能够被云计算运行平台良好调度和管理,要求系统提供开放API接口,云计算运行管理平台能够经过API接口、命令行脚本实现对设备配置和策略下发联动。同时云平台也提供开放API接口,未来能

39、够基础这些接口进行二次定制开放,将云管理平台和企业应用相融合,实现面向云计算企业应用管理平台。3.4 建设思绪伴随XXX信息化深入,数据大集中和信息交换要求很高计算能力。传统企业数据中心建设和运维成本(包含电力成本、空间成本、维护成本等)在不停上升。简单经过设备叠加和设备性能增强已经难以适应上述要求。所以,当XXX数据中心建设关键需求为在IT建设模式上进行转变。改变传统“竖井式”IT建设模式而引入云计算建设模式来整合优化目前信息中心内硬件资源,提升数据中心资源弹性、运行效率、交付能力和扩展能力,并从根本上降低数据中心建设成本,以下图所表示。 云计算架构下IT建设模式并没有完全颠覆传统IT建设方

40、法,在硬件资源大集中前提下,先完成计算、存放、网络资源集中化,同时增加虚拟化层和云层处理硬件统一整合和资源按需分配问题。有别于传统建设模式单机单用情况,虚拟化层经过在裸金属服务器上加装虚拟化内核Hypervisor这一层从而实现单个物理计算节点能够虚拟出多个逻辑隔离计算节点即虚拟机方法来承载多个应用,经过虚拟化层集中管理能够为企业带来以下好处:u 提升现有资源利用率,传统单机单用业务布署模式对硬件资源独占无法共享,而大部分时间硬件资源利用率全部较低部分业务甚至不足3%,虚拟化层可经过一虚多方法,充足利用每一个计算服务器资源,提升现有资源利用率;u 降低数据中心成本,传统建设模式业务布署或扩容更

41、多全部是硬件设备追加,经过虚拟化层能够利用现有服务器进行业务整合,未来新建布署业务系统也能够经过虚拟机承载方法快速布署,建设硬件成本追加,同时硬件设备数量降低也能够带来数据中心空间成本节省和数据中心耗电节省;u 提升 业务连续性,基于虚拟化迁移、集群、负载均衡等技术,任何虚拟机或承载于虚拟机上业务系统并不依靠于某一个硬件节点存在,所以对于整个数据中心计算资源池节点,单个物理节点出现问题并不会出现业务服务中止,在不追加任何冗余设备技术上日高了业务本身连续性;假如说虚拟化层处理是资源整合管理技术问题,那么云层处理就是资源按需申请分配管理问题,系统管理员能够经过云层资源编排功效把后台资源经过模板方法

42、行程服务公布出来,而使用者能够经过云层自主Portal方法按需申请资源,真正实现使用者-资源-管理者间步骤自动化。需要强调是,转变现有建设模式而引入云计算架构并不是根本推翻现有IT系统进行重建,建设中需要充足考虑对现有业务系统兼容和平滑升级,在方案部分也会关键从虚拟化层和云层这两个方面具体描述。第4章 建设方案4.1 系统总体架构本项目标总体架构以下图所表示:依据本期工程需求和建设目标云计算平台总体逻辑拓扑结构如上图所表示。整个平台由网络资源池、计算资源池、存放资源池、管理中心四部分组成,网络出口和XXX广域网相连。网络资源池采取业界主流“关键+接入”扁平化组网,关键交换机采取2台H3C S1

43、0508数据中心级交换机,布署IRF2虚拟化技术,并在机框内布署入侵检测(IPS)和防火墙(FW)插卡,实现业务入侵防御和安全隔离防护,外联至2台广域网出口路由器SR6602X,实现和XXX各单位互通;接入交换机采取2台H3C 5820V2设备,布署IRF2虚拟化技术,经过10G链路和2台关键交换机相连。管理网交换机采取1台H3C S5100EI设备,和服务器、存放设备管理接口互联。IP SAN交换机采取2台H3C 5820X设备,布署IRF2虚拟化技术,1套H3C P4500存放经过10G链路和X台H3C R390服务器相连。计算资源池采取H3Cloud云计算操作系统软件,将X台h3C R3

44、90机架服务器组建HA集群,在虚拟机上布署企业业务应用,并配合HA和动态负载均衡等高级功效,实现业务连续性,降低计划内宕机时间,提升资源利用率。H3C FlexServer R390机架式服务器H3C FlexServer R390机架服务器系列定义了下一代2U双插槽机架式服务器标准。借助可维护性方面改善、无和伦比性能、强大配置灵活性和受用户启发设计模式,H3C FlexServer R390所提供完美处理方案能满足当今不停扩展数据中心所需动态计算机要求。H3C FlexServer R390服务器支持iLO管理引擎,这是一套全方面嵌入式管理特征,可支持服务器完整生命周期(从初始布署到运行管理

45、、再到服务警报和远程支持)。H3C FlexServer R390处理器英特尔至强E5-2620(6 核、2 GHz、15 MB)处理器数2内存64GB内存类型DDR3网络控制器1 个 1 Gb 331FLR 以太网适配器(4 端口)存放控制器1 个智能阵列 P420i/1GB FBWC电源类型2 个 460 瓦通用插槽金级热插拔电源存放资源池采取1套H3C p4500存放阵列,统一存放虚拟机镜像文件和业务系统数据,这么做不会在运行虚拟机云计算计算节点主机上引发任何额外负载。H3C FlexStorage P4500 SAS存放系统H3Cloud云计算处理方案中存放组件提供了经济实惠企业功效,

46、并含有全方面功效集,简化了对全部位置集中管理,是含有多种虚拟服务器、用户端虚拟化、数据库、电子邮件和业务应用程序环境理想选择。存放组件中集成了多种出色应用程序可用性和灾难恢复功效,在任何情况下全部可进行自动故障转移/故障恢复, 并针对虚拟化环境进行了优化,并为用户和应用程序提供了即时满足需求连续数据可用性。对虚拟环境来说,FlexStorage P4500 14.4TB SAS虚拟化SAN提供了优化共享存放,可确保实现经济高效高可用性、可扩展性能和无中止配置变更。硬盘说明支持24块LFF SAS硬盘硬盘类型600GB 6G 15K LFF双端口ENT SAS硬盘;附带24块容量最小14.4TB

47、最大230.4TB存放扩展选件使用存放集群能力,并向SAN环境逐步添加FlexStorage P4500存放系统,以扩展存放容量:H3C FlexStorage P4500 7.2TB SAS存放系统。主机接口1GbE iSCSI (4)端口可升级到10GbE iSCSI (4)端口支持操作系统Apple OS XCitrix XenServerHP-UXIBM AIXMicrosoft Windows Microsoft Windows Novell NetWareOracle Enterprise LinuxRed Hat LinuxSUN SolarisSUSE LinuxVMware基于SAN/IQ全方面企业级特征超冗余集群存放冗余、热插拔电源;冗余风扇;冗余、热插拔硬盘;集成存放控制器(带电池支持DDR2高速缓存);磁盘RAID 5、6和10;超冗余集群存放;网络RAID等级(每卷) 0、5、6、10、10+1和10+2最多支持4个数据拷贝,即使在电源、网络、磁盘、控制器、存放节点或站点出现故障时,您数据将仍然可用。精简配置功效集成应
