光伏电站综合项目工程防雷接地专项综合项目施工专项方案secret.doc

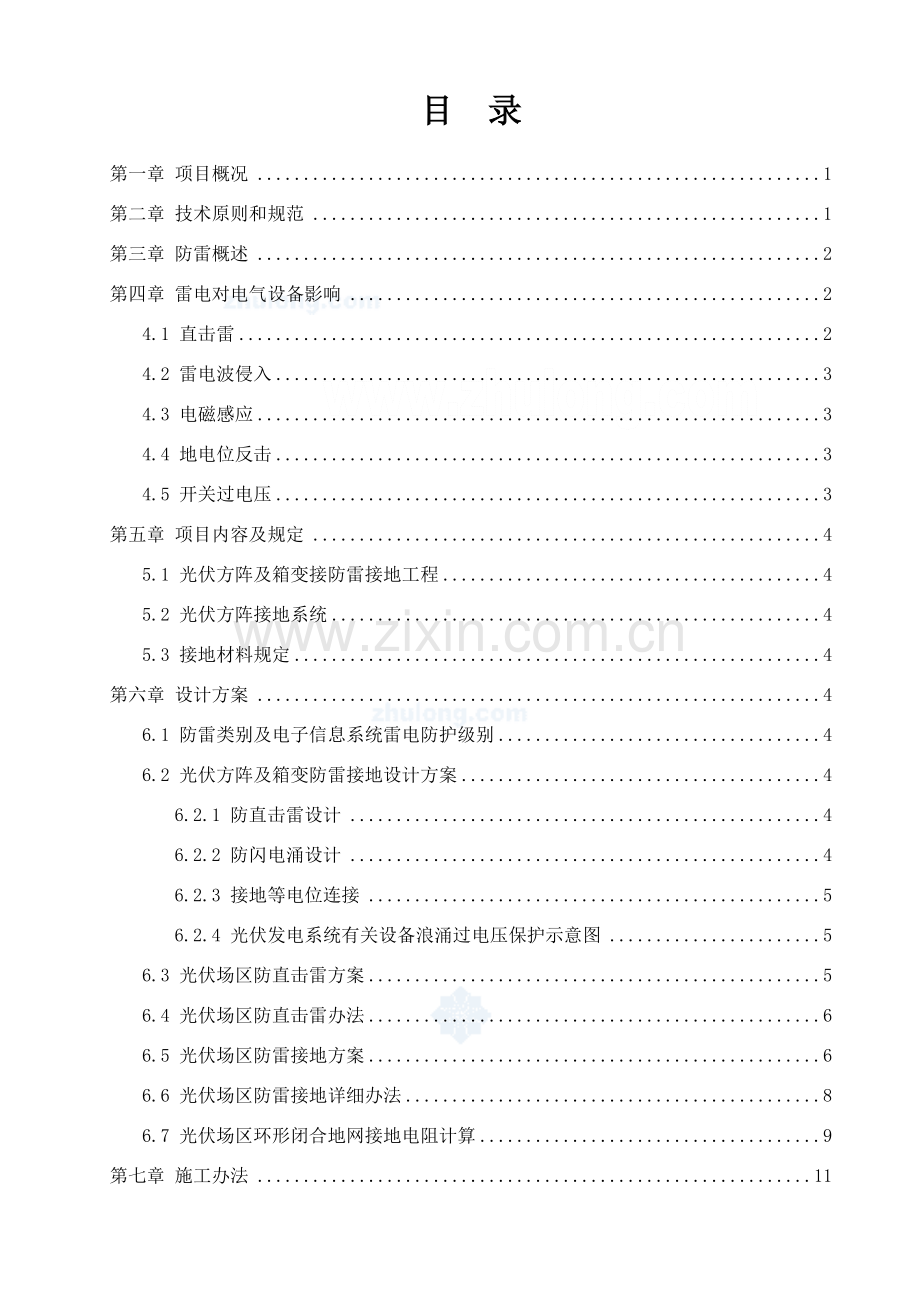

目 录第一章 项目概况1第二章 技术原则和规范1第三章 防雷概述2第四章 雷电对电气设备影响24.1 直击雷24.2 雷电波侵入34.3 电磁感应34.4 地电位反击34.5 开关过电压3第五章 项目内容及规定45.1 光伏方阵及箱变接防雷接地工程45.2 光伏方阵接地系统45.3 接地材料规定4第六章 设计方案46.1 防雷类别及电子信息系统雷电防护级别46.2 光伏方阵及箱变防雷接地设计方案46.2.1 防直击雷设计46.2.2 防闪电涌设计46.2.3 接地等电位连接56.2.4 光伏发电系统有关设备浪涌过电压保护示意图56.3 光伏场区防直击雷方案56.4 光伏场区防直击雷办法66.5 光伏场区防雷接地方案66.6 光伏场区防雷接地详细办法86.7 光伏场区环形闭合地网接地电阻计算9第七章 施工办法11第八章 工期及资源配备13第一章 项目概况 本项目位于光伏电站位于，地形较开阔，坡度在 525不等之间，海拔高程伏电站场址所在区域是云南省太阳能资源可开发区域之一，年太阳总辐射为5328.0MJ/m2a，年日照时数为 2111.3hr，依照太阳能资源评估办法（QX/T 89）鉴定其太阳能资源属于很丰富地区，资源具备较好开发条件。太阳总辐射值最高月与最低月之比为 1.68，年内月太阳总辐射值变化基本平稳，工程开发运用价值较高，有助于太阳能能源稳定输出。场址所在区域降雪天气很少，无沙尘天气，气温年内变化不大，目的区域内风速不大，气候条件有助于太阳能资源开发。全站光伏方阵电能经逆变升压至35kV后送入110kV升压站，汇集并网光伏电站电力后，以1回110kV线路接入220kV沙林变电站。第二章 技术原则和规范 下列原则所包括条文，通过在本技术规范中引用而构成本规范条文。1、GB/T19001- 质量管理体系2、GB/T17949.1- 接地系统土壤电阻率、接地阻抗和地面电位测量导则 第1某些：常规测量3、GB/T21431- 建筑物防雷装置检测技术规范4、GB/T24001- 环境管理体系5、GB/T28001- 职业健康安全管理体系 规范6、GB50057- 建筑物防雷设计规范7、GB50150- 电气装置安装工程电气设备 交接实验原则8、GB50169- 电气装置安装工程接地装置施工及验收规范9、GB50300- 建筑工程施工验收统一原则10、DL/T620-1997交流电气装置过电压保护和绝缘配合11、DL/T621-1997 交流电气装置接地12、DL/T475- 接地装置特性参数测量导则13、JB617- 接地装置安装工程施工工艺原则14、GB/21698-复合接地体技术条件15、国家电网公司十八项电网重大反事故办法16、国家电力公司防止电力生产重大事故二十五项重点规定第三章 防雷概述 雷电是一种常用且非常壮观自然现象,它具备极大破坏力，对人类生命、财产安全导致巨大危害，1987年联合国拟定“国际减灾十年中雷电为对人类危害最大十种灾害之一。自从人类进入到电气化时代后来，雷电破坏由重要以直击雷击毁人和物为主。发展到以通过金属线与雷电波破坏电气设备为主。随着近年来电子技术飞速发展，人类对电气设备特别是高精密电子设备依赖越来越严重。而电子元器件微型化、集成化限度越来越高，各类电子设备耐过电压能力下降，遭雷电和过电压破坏比例呈不断上升趋势，对设备与网络安全运营导致严重威胁。据记录，全世界每年因雷害导致损失高达几十亿美元以上。因而如何对高精密电子实行切实有效防雷保护，保证系统安全可靠运营，成为当前一项急迫重要课题。 云南是国内雷电多发区，滇南部和滇西大某些地区属国内高强雷暴地区、中部和东部属于强雷暴地区；最南端西双版纳州勐腊县年平均雷暴日数高达123天。云南雷电灾害严重，据记录，全省每年发生雷电灾害事件300起以上， 仅导致人员伤亡142人，经济损失约2.85亿元。全国雷电分布第四章 雷电对电气设备影响4.1 直击雷 雷电直接击在建筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力者。就是说雷电直接击中建筑物或暴露在空间各种设备或大地或人身。它也许在数微秒之内产生数万伏乃至数拾万伏高压，产生火花放电，转化为巨大热能和机械能，直接摧毁建筑物、设备，或导致火灾，危及人身安全。巨大雷电流沿引下线入地，会导致如下三种影响： 1、巨大雷电流在数微秒时间内泄放入地，使地电位迅速抬高，导致反击事故，危害人身和设备安全。 2、雷电流产生强大电磁波，在电源线和信号线上感应极高脉冲电压。 3、雷电流流经电气设备产生极高热量，导致火灾或爆炸事故。 4.2 雷电波侵入 由于雷电对架空线路或金属管道作用，雷电波也许沿着这些管线侵入屋内危害人身安全或损害设备。雷电虽然未直接击中建筑物或设备，但击中与本建筑物内、外各种设备相连管线，通过传导方式经电阻性耦合将雷电波引入，危害人身、损害设备。 4.3 电磁感应 由于雷电流迅速变化在其周边空间产生瞬变强电磁场，使附近导体上感应出很高电动势。雷击放电时瞬时雷击大电流将产生强大雷击电磁脉冲，经感性耦合、容性耦合或电磁辐射导致线路上产生脉冲过电压和过电流，损坏有关设备。4.4 地电位反击 由于没有采用等电位接地办法，由于与各种设备有关各接地系统冲击接地电阻及所通过雷击电流存在差别，导致地电位升高和不平衡，当电位差超过设备抗电强度时，即引起反击，损坏设备。 4.5 开关过电压 供电系统中电感性和电容性负载启动或断开、地极短路、电源线路短路等，均有能在电源线路上产生高压脉冲，其脉冲电压可达到线电压3.5倍，从而损坏设备。破坏效果与雷击类似。 由此产生雷电过电压对电子设备破坏重要有如下几种方面： 1、损坏元 器件 （1）过高过电压击穿半导体结，导致永久性损坏； （2）较低而更为频繁过电压虽在元器件耐压范畴之内，亦使器件工作寿命大大缩短； （3）电能转化为热能，毁坏触点、导线及印刷电路板，甚至导致火灾； 2、设备误动作及破坏数据文献 应当依照实际状况详细分析，采用相应防雷保护办法，保证系统安全工作。 第五章 项目内容及规定5.1 光伏方阵及箱变接防雷接地工程 1、光伏方阵及箱变接地装置接地电阻计算稿，涉及：计算根据、各种有关参数选取、冲击接地有效半径计算、工频接地电阻计算、冲击接地电阻计算等； 2、光伏方阵及箱变接地装置接地技术方案、施工图纸； 3、光伏方阵及箱变接地装置接地施工。5.2 光伏方阵接地系统 1、对太阳电池方阵，设立水平接地体和垂直接地体相结合接地装置。将安全接地、工作接地统一为一种共用接地装置。 2、沿太阳电池方阵四周采用505热镀锌扁钢设立一圈水平接地带，接地体埋设深度不不大于0.60.8米。光伏支架之间采用扁钢连接后与方阵四周水平接地体不少于2点以上连接，接地电阻值按不不不大于4考虑。箱式变电站接地装置至少引出2处接地线与光伏方阵接地装置可靠连接。 3、施工完毕后，需测量每个方阵及箱变、逆变器接地电阻、冲击电阻。 4、接地装置寿命规定达到25年以上。 5、采用降阻材料应为低腐蚀性，对环境无污染。5.3 接地材料规定 光伏方阵及箱变接地装置接地装置水平接地线采用-50x5热镀锌扁钢，引出地面及引入建筑物内接地线采用-505热镀锌扁钢，垂直接地极规格采用505热镀锌角钢，长度L=2.5米。第六章 设计方案6.1 防雷类别及电子信息系统雷电防护级别 依照本项目重要性、使用性质、价值及发生雷电事故也许性和后果，工程所涉及建筑物均按第二类防雷建筑物进行设计；建筑物电子信息系统按B级雷电防护级别进行设计。6.2 光伏方阵及箱变防雷接地设计方案6.2.1 防直击雷设计 按照有关防雷规范规定，光伏方阵及箱应做直击雷防护设计，并与接地装置相连保护建筑物避免雷击损坏。6.2.2 防闪电涌设计 按照有关防雷规范规定，光伏阵列电源线路和信号线路都应采用防闪电电涌办法进行防雷保护，并同步在电源进入时采用屏蔽办法。6.2.3 接地等电位连接 按照有关规范规定，光伏阵列内所有设备金属外壳、各类金属管道、金属线槽、建筑物金属构造、防雷接地等均需等电位接地解决，并通过导线连接地装置，消除各点之间电位差。6.2.4 光伏发电系统有关设备浪涌过电压保护示意图6.3 光伏场区防直击雷方案光伏方阵设备重要有12个子方阵、12台箱式变电站。设备较多，占地面积较大。12个子方阵形状各异，极不规则,太阳电池阵列安装在室外，当雷电发生时太阳电池方阵会受到直击雷侵入，其防护办法；依照地面光伏电场特点，地面光伏发电场建筑和设备防雷，参照建筑物防雷设计规范规定，结合交流电气装置过电压保护和绝缘配合对雷电过电压保护办法，普通可采用独立避雷针、避雷带和避雷线作为防雷接闪器。由于独立避雷针和避雷线此类防雷接闪器会导致对光伏组件遮挡阴影。阴影影响光伏组件发电功率甚至损坏光伏组件，故不能在光伏发电场东、南、西边附近和场中间某些装置独立避雷针和避雷线接闪器，只能在不会对光伏组件导致阴影场地北面，装设独立避雷针接闪器。依照滚雷法拟定单根避雷针保护范畴，可参照第二类防雷采用滚球半径hr为45 m高，按计算公式：rx= 式中rx光伏组件最高处平面上保护半径 h避雷针高度，取45m hr滚球半径，取45m hx光伏发电场中光伏组件最高件高度，取5m经计算45m高单根避雷针在5m高平面上保护范畴半径仅为24.38m。即在场区北面沿场边装设多根避雷针，也保护不了整个光伏发电场内建筑物和设备，虽然再增长避雷针高度。但避雷针高度超过45m后（按第二类防雷建筑计算），避雷针保护范畴并不与避雷针高度成正比增长。当避雷针高度不不大于或等于150m后来，其防雷保护范畴将与避雷针高度无关。仅靠在场区北面沿场边装设多根避雷针也不能保护光伏发电场合有，而装设多根45150m独立避雷针也是不现实。故不适当在光伏发电场光伏组件区内和东、南、西三面边沿采用装独立避雷针和避雷线作接闪器来防直击雷。6.4 光伏场区防直击雷办法运用光伏组件金属边框作接闪器进行防直击雷；一是太阳能电池板四周铝合金框架与支架导通连接； 二是所有支架均采用等电位连接接地后，太阳能电池板是由钢化玻璃两层间夹太阳电池并抽取真空， 其自身就是绝缘体，四周是铝合金框架在直击雷发生时，其感应电荷重要集中于铝框架并泄入大地，从而使太阳能电池板得到保护，避免直击雷冲击而损坏。 以光伏组件金属边框作接闪器、金属支架作引下线和接地装置相接，以实现防直击雷。因地面光伏发电场光伏组件总高度除大型聚光型光伏组件外，其她均在距地面2.5m至5m之间。光伏发电场内光伏组件遭受雷击与设备和建筑物高度关于，依照关于国内、外资料登记表白一种规律：建筑物和物体遭雷击频率或次数，是与建筑物和物体高度H平方成正比。可按经验公式N310-5H2进行简朴估值1，算出年落雷次数。光伏组件在地面安装高度，如按5m计算，N约为万分之七点五。因此，地面光伏发电场内建筑物和设备遭受雷击几率和次数都是很低。6.5 光伏场区防雷接地方案光伏发电场内交流系统接地，应遵循交流电气装置接地DL/T621规定。光伏发电场内光伏组件，直流汇流箱、逆变器等设备接地，除遵循DL/T621规定规定外，特别是防雷接地，还应符合国标建筑物防雷设计规范GB50057有关规定。地面光伏发电场内应安装以水平接地体为主、垂直接地体为辅复合型人工接地系统。依照场地土壤电阻率，计算出复合型接地系统总接地电阻值。按全场光伏组件布置安装方式，结合场地地形、地貌和形状，拟定光伏发电场复合型接地装置布置方式和接地装置形状。依照设计院设计规定，按照每一种发电子系统作为一种分区，建设一种小局域接地装置，各个小局域网互相联接，全场构成一种大局域接地装置。每一小局域接地装置与另一种小局域接地装置互联接不得少于两处。在各个小局域网内，以每一串光伏组件作为一种设备单元，用符合规范规定接地扁钢或圆钢，将其串联成一种整体，每串两端与接地装置牢固相联。每串光伏组件必要要有两个接地点，一旦某一串组件连线断裂时，该串光伏组件其她某些依然与地网相联。当一串组件长度不不大于30m时，中部宜增设一点接地。一串光伏组件金属支架串接后，仅只能作为导流雷电流和设备接地故障电流设备接地线用，不能当作为水平接地体。由于没有埋入地下土壤中，对大地无散流功能，自身所载雷电流，只能分别沿金属边框、支架流动，只有通过接地极才干流入地中，不能沿其长度范畴内对大地迅速散流，起不到接地体作用。应充分运用光伏发电场内所有设备基本内钢筋等作自然接地体。将光伏发电场内地面光伏组件涉及逆变升压变小室、变配电室、升压站和集控室等各处小局域接地装置相接，形成一种全场总接地装置。依照规范规定，防雷接地装置规格如下：一类防雷：网格双向间距8-10二类防雷：网格双向间距15-20三类防雷：网格双向间距25-30接地技术对电力系统安全稳定运营有着重要影响。而发电机单机容量扩大、超高压输电及高压直流输电履行使得系统电压水平提高、接地电流不断增大。这些都对接地装置安全、可靠、经济、有效等方面提出了更高规定接触电压和跨步电压直接关系到站内人员和设备安全。因而，如何减少接地装置电阻，从而减少接触电压和跨步电压-始终是研究人员关注焦点，然而接地装置安全判断根据在于控制地电位和控制网格电压两个方面。后者是基于地电位梯度考虑，因而，对接地装置来说，除了要减少接地电阻以利于大电流迅速地流人地下外，还要让地表电位尽量均匀，以避免浮现较大电位梯度，即保证网格电位均匀性。接地装置不但规定接地电阻足够小，以保证泄流电流迅速地导人大地，还规定在地表形成均匀电位。以保证跨步电压和接触电压满足规定，当接地电阻难以满足规定期，在地表形成均匀电位就显得更为重要了，实际工程中，接地电阻与地表最大电位羞也并不完全相应。在土壤电阻率较低、接地装置面积很大状况下，虽然接地电阻值可以达到规定，但如果接地装置设计不合理，发生大电流入地故障时，地表就也许浮现较大电位梯度，从而产生很大接触电压，危及运营人员和设备安全。如果接地装置设计合理，使得地表电位均匀，那么当电流流经接地极时，虽然引起了接地极电位升高，但是由于整个接地装置表面电位差不大，不会产生过大跨步电压和接触电压，也就避免事故发生。6.6 光伏场区防雷接地详细办法 光伏场区方阵设备重要有40个子方阵、40台箱式逆变器以及40台箱式变电站。设备较多，占地面积较大。40个子方阵形状各异，极不规则。同步，区域内土壤电阻率差别较大，为此咱们设计对子方阵采用不等间距布置原理。 接地装置普通式采用等间距布置，即接地导体之间间距基本相等 而不等间距布置接地装置原理是考虑到接地装置对中间某些导体屏蔽性，接地导体布置应是中间稀，往接地装置四周则应布置得比中间某些密些,使所有接地导体得到充分运用，等间距布置接地装置和不等问距布置得接地装置如图1所示a b 图1 等间距布置(a)和不等间距布置(b)接地装置 1、采用不等间距布置具备如下某些特点： （1）充分运用接地导体等间距布置接地装置中每段导体泄露电流密度数值相差很大,边沿导体泄露电流密度大概是中间导体四倍左右(有时能达到十几倍)：而不等间距布置接地装置中,增大了中间导体泄露电流密度分布,相应减少了边沿导体泄露电流密度分布,使得每段导体泄露电流密度分布比较均匀,边沿导体泄露电流密度与中间导体数值相差不大。 因而，不等间距布置均压导体可以使每段导体得到充分运用,因而，采用不等间距布置后，各导体电流分布均匀,能有效改进电位分布,减少接触电压和跨步电压； （2）均匀地表面电位分布，提高安全水平； 按等间距布置接地装置，地表面电位分布很不均匀，采用不等间距布置接地装置可均匀土壤表面电位分布，减少表接触电压，提高安全水平。采用等间距布置水平接地装置后，边角网孔比中间网孔电位低诸多，而边角网孔则高于中心网孔电位。如使用相似量接地体材料，采用不等间距布置时，最大与最小网孔电位值相差很小，因而采用不等间距布置接地装置能均匀地表面电位分布，使各网孔电位大体相似。 （3）采用不等间距布置能节约接地材料 从前面分析可知，在采用相似接地导体数日时，采用不等间距布置接地装置接触电压明显低于采用等间距布置接地装置，因而在采用同样安全指标时，采用不等间距布置时可以减少接地装置导体数，采用不等间距能减少一定材料。 （4）依照有关规范及技术文献规定，光伏方阵接地电阻不得不不大于4，依照现场实际状况和工程项目所在地石林地形和地貌，光伏电站依势而建，咱们对表面土壤进行了测试，咱们取一中间值土壤电阻率取5000m。 本方案设计光伏方阵地网为：采用505mm热镀锌角钢和404mm热镀锌扁钢在光伏场区内每十个光伏方阵沿光伏方阵边界依照地形布置形成一种环形接地装置，相邻光伏方阵接地装置之间采用404mm热镀锌扁钢等电位连接，连接不少于2处。水平接地体在安装过程中如遇巨石、光伏方阵基本可绕行或将水平接地体置于巨石、基本之下。 光伏方阵内部每排光伏支架之间采用-40x4热镀锌扁钢连接，先后排光伏支架首位相连，连接不少于2处。最后将全站光伏方阵接地装置并联为一种整体闭合型地网，在交叉处采用50502500热镀锌角钢作为垂直接地体。垂直接地体在光伏方阵环形水平接地体上每隔5米距离设立一种。 逆变器及箱式变电站接地装置采用505mm热镀锌扁钢与光伏方阵接地装置可靠连接，连接不少于2处。单个光伏阵列防雷接地材料清单序号名称型号单位数量1水平接地体505热镀锌扁钢M457.52连接扁铁404热镀锌扁钢M5583垂直接地体5052500热镀锌角钢根704接地模块TJ-MK块105离子接地极LJD-1000根86.7 光伏场区环形闭合地网接地电阻计算 1、复合接地体接地电阻为： 土壤电阻率 (5000m) （中间值）S 环形地网面积 2、接地模块接地电阻计算： （1）单块接地模块接地电阻： a:接地模块长500mm b：接地模块宽400mm ：土壤电阻率，取5000.m （2）10接地模块接地电阻：10块接地模块并联接地电阻 ：单块接地模块接地电阻 （）：多块接地模块数目 （10块）：多块接地模块运用系数 （取0.75） 3、垂直接地极接地电阻： （1）单根垂直接地体接地电阻按下式计算如下: 式中： 原地层电阻率5000m 垂直接地体长度2.5md 角钢等效直径 0.03m （2）70根垂直接地体并联接地电阻 式中：为单根垂直接地体电阻值n 为接地体根数 取70根 为多根接地体共用时运用系数 取0.75 环形地网、垂直接地极,离子接地极及接地模块并联后接地电阻计算如下: 经计算，以水平接地体为主垂直接地体为辅且边沿闭合（所用606热镀锌扁钢， L5052500热镀锌角钢数量为70根、接地模块10块、离子接地极8套/米）并联后理论接地电阻为3.5，满足设计规定。第七章 施工办法1、光伏方阵接地装置水平接地线采用-50x5热镀锌扁钢，连接支架之间接地线采用-40x4热镀锌扁钢，垂直接地极规格采用接地极（各投标人可依照各自方案选取接地极规格及形式）。2、接地装置各交叉点均应可靠焊接，不得有虚焊、假焊现象。焊接处应采用涂防腐漆或沥青等防腐蚀办法。采用搭焊接时，其搭接长度应为扁钢宽度2倍或圆钢直径6倍。接地体搭接、焊接前彻底去锈。接头处作严格防腐解决。接地引线地面上、下各40cm范畴内不得有焊接头。焊接应平整无间断，不应有凹凸、夹渣、气孔、未焊透及咬边等缺陷。所有焊缝均需涂刷防腐漆或沥青漆作防腐解决。3、光伏方阵、逆变器及箱变接地装置采用水平接地体为主，以垂直接地极为辅构成复合接地装置。外缘各角应做成圆弧形，圆弧半径宜不不大于均压带间距一半。水平接地体和垂直接地体顶部埋设深度距离地面不不大于0.8m。垂直接地极深度不应不大于2.5m。局部遇到岩石处，以挖到岩石为止且垂直接地极深度不应不大于1.0m。4、水平接地沟槽开挖好后，要进行验收，合格后，铺入水平接地体，打入垂直接地极，然后进行可靠焊接。土方开挖与回填由本合同施工单位负责，焊接处应采用涂沥青等防腐蚀办法。在水平接地体、黏土敷设好之后，剩余敷设沟内需要回填某些，要用筛过细土分层夯实，回填不得用大石块、碎石或建筑垃圾等杂物。5、每个方阵接地装置施工完毕后应互相连接，并测试接地电阻。6、施工中发现地下有异物要及时报告安全负责人决定施工办法。如发既有损伤地下电缆状况要及时停止工作。7、接地装置接地电阻、接触电压和跨步电压满足规程规定，尽量使电气设备所在地点附近对地电压分布均匀。8、钢材选用优质产品，所有钢材均选用热镀锌。9、所有连接体及焊缝回填土前应经建设方指定人员检查合格后方可填土，在填土前要对隐蔽工程进行拍照。10、接地装置络及接地装置寿命为25年。11、水平接地沟槽开挖好后，铺入水平接地体，打入垂直接地极，然后进行可靠焊接。12、接地装置应符合交流电气装置接地(DL/T621-1997)关于规定，所有不带电运营金属物体，如电气设备底座和外壳，金属构架和钢筋混凝土构架，金属围栏和接近带电某些金属门框，电缆外皮和电线电缆穿线钢管等均应接地。除另有规定外，对电缆外皮和穿线钢管应做到两端接地。13、离子接地极采用垂直方式埋设，深度为1m。连接方式为焊接，焊接规定如以上所述。14、接地装置在施工时，水平接地体在安装过程中如遇巨石、光伏方阵基本可绕行或将水平接地体置于巨石、基本之下。如若接地装置在施工后，依照现场状况变化，方阵接地电阻不能达到4如下（由于地形复杂性和不可拟定性导致接地电阻值达不到设计规定值）可考虑增长如下办法使其接地电阻值达到设计原则4如下： 1、换土 依照公式计算： Rn 任意形状边沿闭合接地装置接地电阻，； Re 等值（即等面积、等水平接地极总长度）方形接地装置接地电阻，； S 接地装置总面积，m2 d 水平接地极直径或等效直径，m； h 水平接地极埋设深度，m； L0 接地装置外缘边线总长度，m； L 水平接地极总长度，m 经计算后得出： Rn=3.24.M4 符合设计原则。换土同步也可使用降阻剂敷设在水平接地体与垂直接地体中，再进行回填方式，但此办法造价略高于单纯换土办法。 2、打深井加长垂直接地极长度以减少接地电阻采用深井式垂直伸长接地装置是在水平地网基本上向大地纵深谋求扩大地网面积。在垂直方向加大地网尺寸，与水平地网相连，形成立体地网。此种方式具备如下几种特点：（1）地中深层接地电阻稳定，不受季节变化；（2）散流能力强，特别是对高频雷电流作用明显； （3）垂直接地极不易氧化。 依照等效半球体接地电阻计算法： 式中：R为所求地网设计接地电阻值； 为土壤电阻率； r为深井深度 在已知土壤电阻率5000.m时，要将接地电阻减少至4（欧姆），则，即：理论上在r199米范畴外打多口深度为199米深井并安装接地体和加灌降阻剂，可将接地电阻降至4。事实上，在通过上述办法之后，接地装置接地电阻早已大大减少，大地深层土壤电阻率也比大地表面低，因此远不需打如此深深井，即可将接地电阻降至4。如接地装置接地电阻值达不到设计，则在接地装置边沿外（距离不不大于深井深度）打深井用于降阻，每口井内安装离子接地极、加灌降阻剂， 深井深度和离子接地极数量依照现场地下土壤电阻率拟定。第八章 工期及资源配备1、施工工期安排：方阵区接地施工开始于5月1日，结束于5月25日。2、 资源配备：依照工期及施工强度需要，初步拟定施工人员配备为40人。
