电影院经典建筑设计综合规范.docx

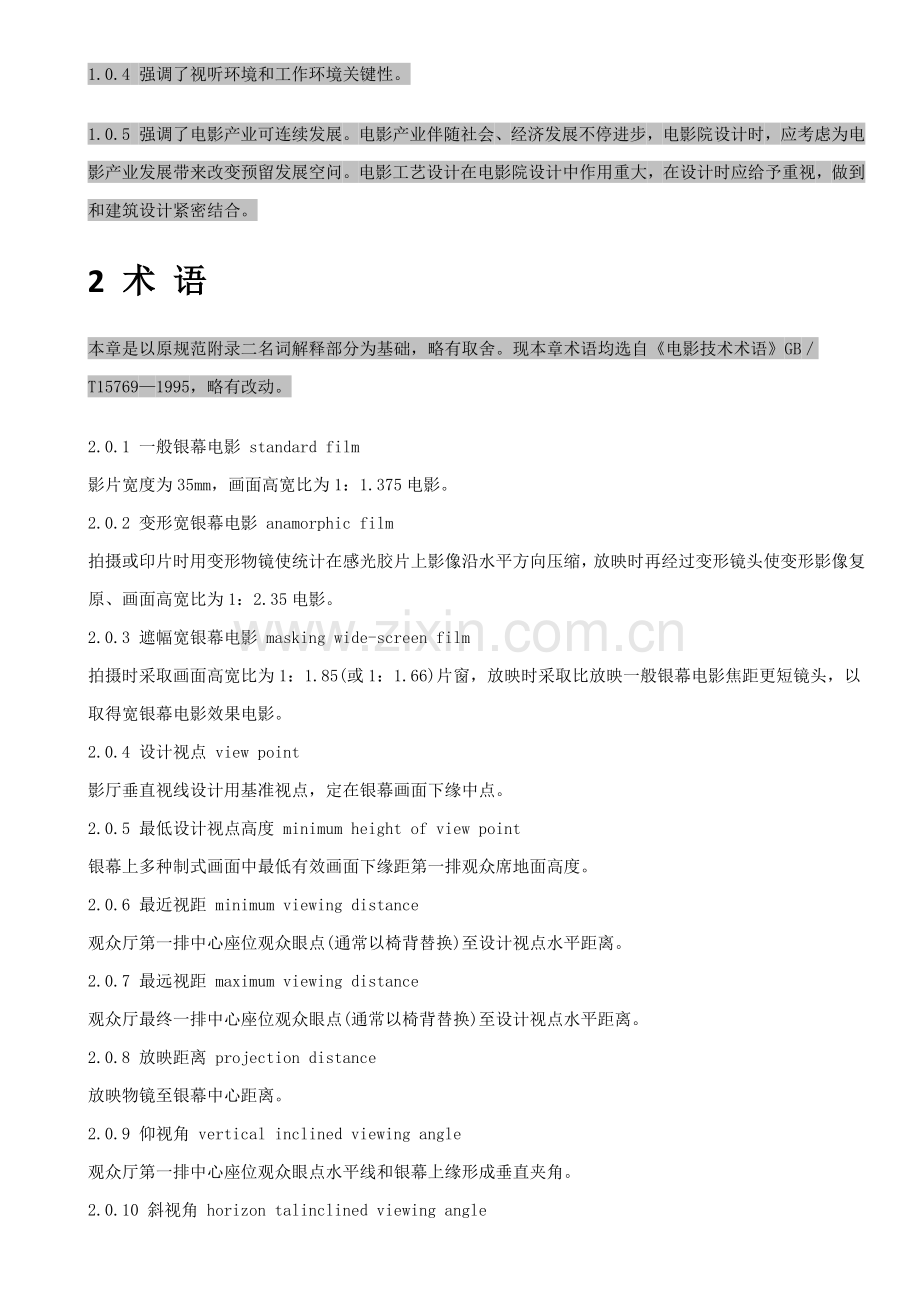

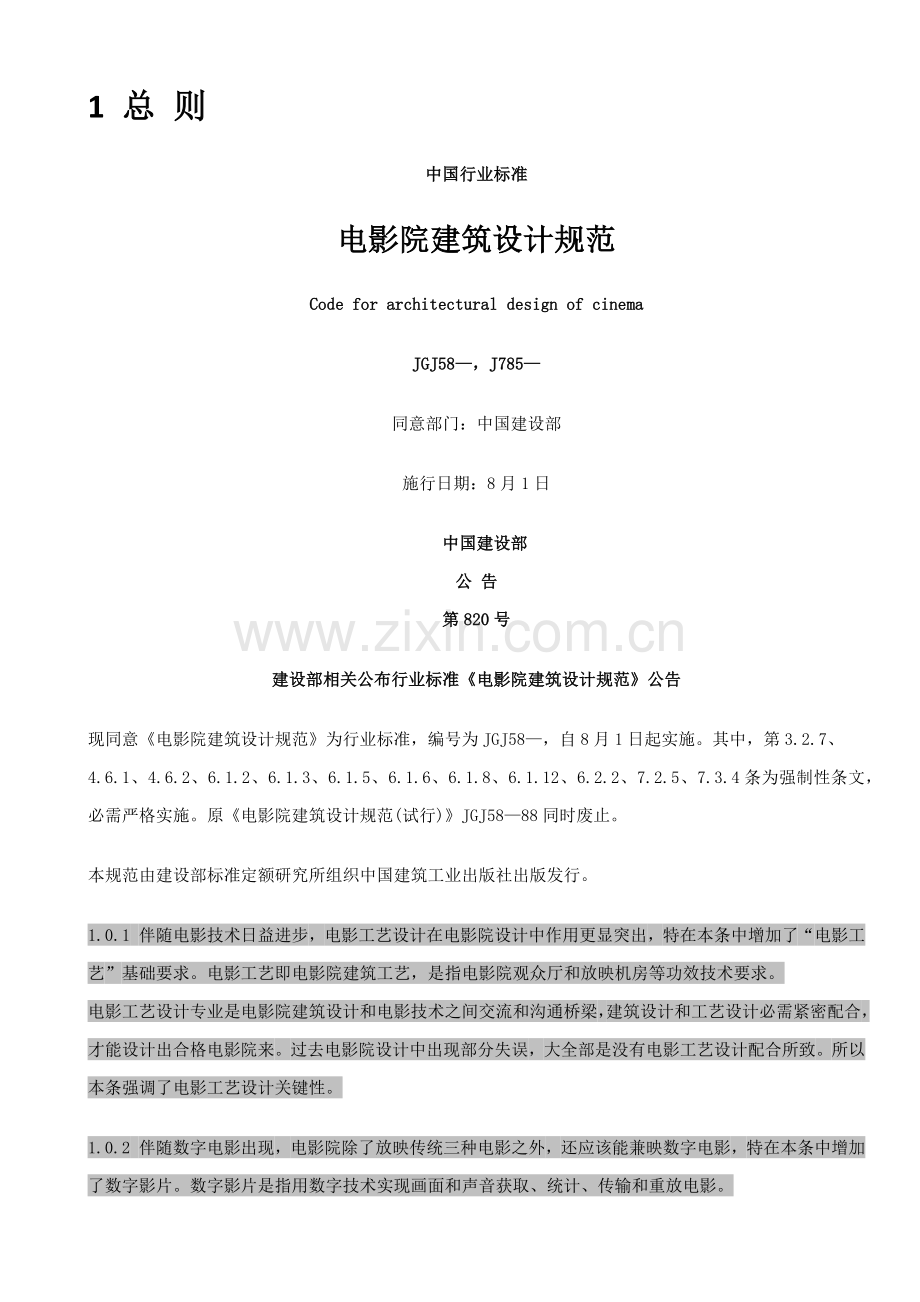

1 总 则中国行业标准电影院建筑设计规范Code for architectural design of cinemaJGJ58，J785同意部门：中国建设部施行日期：8月1日中国建设部公 告第820号建设部相关公布行业标准电影院建筑设计规范公告现同意电影院建筑设计规范为行业标准，编号为JGJ58，自8月1日起实施。其中，第3.2.7、4.6.1、4.6.2、6.1.2、6.1.3、6.1.5、6.1.6、6.1.8、6.1.12、6.2.2、7.2.5、7.3.4条为强制性条文，必需严格实施。原电影院建筑设计规范(试行)JGJ5888同时废止。本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。1.0.1 伴随电影技术日益进步，电影工艺设计在电影院设计中作用更显突出，特在本条中增加了“电影工艺”基础要求。电影工艺即电影院建筑工艺，是指电影院观众厅和放映机房等功效技术要求。电影工艺设计专业是电影院建筑设计和电影技术之间交流和沟通桥梁，建筑设计和工艺设计必需紧密配合，才能设计出合格电影院来。过去电影院设计中出现部分失误，大全部是没有电影工艺设计配合所致。所以本条强调了电影工艺设计关键性。1.0.2 伴随数字电影出现，电影院除了放映传统三种电影之外，还应该能兼映数字电影，特在本条中增加了数字影片。数字影片是指用数字技术实现画面和声音获取、统计、传输和重放电影。1.0.4 强调了视听环境和工作环境关键性。1.0.5 强调了电影产业可连续发展。电影产业伴随社会、经济发展不停进步，电影院设计时，应考虑为电影产业发展带来改变预留发展空问。电影工艺设计在电影院设计中作用重大，在设计时应给予重视，做到和建筑设计紧密结合。2 术 语本章是以原规范附录二名词解释部分为基础，略有取舍。现本章术语均选自电影技术术语GBT157691995，略有改动。2.0.1 一般银幕电影 standard film影片宽度为35mm，画面高宽比为1：1.375电影。2.0.2 变形宽银幕电影 anamorphic film 拍摄或印片时用变形物镜使统计在感光胶片上影像沿水平方向压缩，放映时再经过变形镜头使变形影像复原、画面高宽比为1：2.35电影。2.0.3 遮幅宽银幕电影 masking wide-screen film 拍摄时采取画面高宽比为1：1.85(或1：1.66)片窗，放映时采取比放映一般银幕电影焦距更短镜头，以取得宽银幕电影效果电影。2.0.4 设计视点 view point 影厅垂直视线设计用基准视点，定在银幕画面下缘中点。2.0.5 最低设计视点高度 minimum height of view point 银幕上多种制式画面中最低有效画面下缘距第一排观众席地面高度。2.0.6 最近视距 minimum viewing distance 观众厅第一排中心座位观众眼点(通常以椅背替换)至设计视点水平距离。2.0.7 最远视距 maximum viewing distance观众厅最终一排中心座位观众眼点(通常以椅背替换)至设计视点水平距离。2.0.8 放映距离 projection distance 放映物镜至银幕中心距离。2.0.9 仰视角 vertical inclined viewing angle 观众厅第一排中心座位观众眼点水平线和银幕上缘形成垂直夹角。2.0.10 斜视角 horizon talinclined viewing angle观众厅第一排边座观看银幕中心视线和银幕中轴线形成水平夹角。2.0.11 视线超高值(c值)exceeding value of vertical sight line 后排观众观看设计视点视线和前排观众眼睛垂线之交点，和前排观众眼睛间高度差。2.0.12 水平放映角 horizontal projection angle 放映光轴和银幕中轴线夹角在水平面上投影角。2.0.13 垂直放映角vertical projection angle放映光轴和银幕中轴线垂直夹角，分为放映仰角和放映俯角两种。2.0.14 数字影片digital movies 用数字方法发行和放映电影。3 基地和总平面3. 1 基 地3.1.1 电影院选址应符合当地总体计划和文化娱乐设施布局要求。3.1.1 电影院建筑是文化建筑类型关键组成部分，尤其是特、甲级大、中型电影院，对当地文化建设起着关键作用，往往成为当地关键文化设施，应设置在相适应城市关键地段，现在是多厅影院发展转折时期，国家激励电影院多个投资渠道和多个经营。电影院选址首先要进行人口密度趋势估计和市场容量分析，尤其是交通、人口密度、地段、多个经营情况等全部对电影院经济产生极大影响，所以本条关键强调要符合当地计划、文化设施布点要求，同时要兼顾经济效益和社会效益。3.1.2 基地选择应符合下列要求：3.1.2 本条要求基地选择设计要求。电影院基地选择是指独立建造电影院和建有电影院综合建筑基地选择。1 宜选择交通方便中心区和居住区，并远离工业污染源和噪声源；1 电影院基地选择应充足考虑到人、建筑、环境基础标准。电影院作为人员密集场所，建筑基地选择首先为确保人员安全、卫生和健康，应选择无害环境，其次也不应选择在会对当地环境产生破坏基地，同时不妨碍当地城市交通，降低对相邻建筑影响。另外现行文化娱乐场所卫生标准GB9664在选址上也作相同要求。2 最少应有一面直接临接城市道路。和基地临接城市道路宽度不宜小于电影院安全出口宽度总和，且和小型电影院连接道路宽度不宜小于8m，和中型电影院连接道路宽度不宜小于12m，和大型电影院连接道路宽度不宜小于20m，和特大型电影院连接道路宽度不宜小于25m；2 电影院建筑属于人员密集建筑，电影院场地对人员疏散和城市交通安全全部极为关键，故此这里强调基地沿城市道路方向是为了确保电影院基地前有疏散道路，并确保疏散道路有一定宽度；这条要求标准是疏散观众占去道路宽度在理论上不得超出道路通行宽度二分之一，且余下宽度最小也不得小于3m。依据每百人室外平坡地面疏散宽度指标0.60m，小型电影院小于700座，道路宽度为20.6700100=8.40m，约8m；中型电影院7011200座，道路宽度815m；大型电影院12011800座，道路宽度1522m；特大型电影院1800座以上，道路宽度大于22m。为了方便统一，作以下调整：小型：700座以下，不应小于8m；中型：7011200座，不应小于12m；大型：12011800座，不应小于20m；特大型：1801座以上，不应小于25m。3 基地沿城市道路方向长度应按建筑规模和疏散人数确定，并不应小于基地周长16；4 基地应有两个或两个以上不一样方向通向城市道路出口；5 基地和电影院关键出入口，不应和快速道路直接连接，也不应直对城镇关键干道交叉口；6 电影院关键出入口前应设有供人员集散用空地或广场，其面积指标不应小于0.2m2座，且大型及特大型电影院集散空地深度不应小于10m；特大型电影院集散空地宜分散设置。6 对于电影院前面空地要求，其目标是确保观众候场、集散，对城市交通不致造成影响，和在火灾或紧急情况下快速疏散出电影院内观众。相关空地面积指标，各国均不相同。结合中国已经有些人员密集专用建筑设计，因为中国地域差异比较大，基础上采取0.20m2座。考虑到大型及以上电影院满场观众在1200人以上，除了满足上述指标外，其深度不应小于lOm，二者取其较大值。当散场人流部分或全部仍需经主人口离去，则主入口空地须留足对应疏散宽度。3.1.3基地机动车出入口设置应符合现行国家标准民用建筑设计通则GB 350352中相关要求。3.1.3 本条要引发设计人员注意，电影院属于人员密集场所，尤其是伴随人民生活水平提升，私人轿车增多，在进行电影院设计时，要重视电影院建筑基地机动车出人口位置设计。3. 2 总平面3.2.1 总平面部署应符合下列要求：3.2.1 电影院建筑内人员较多，观众厅数量和占地较大，使用功效复杂，因投资费用和基地原因限制，常常分期、分阶段实施，应该坚持可连续发展标准，故本条提出了总平面部署基础标准。1 宜为未来改建和发展留有余地；2 建筑布局应使基地内人流、车流合理分流，并应有利于消防、停车和人员集散。3.2.2 基地内应为消防提供良好道路和工作场地，并应设置照明。内部道路可兼作消防车道，其净宽不应小于4m，当穿越建筑物时，净高不应小于4m。3.2.2 相关建筑基地内道路设计要求，民用建筑设计通则明确了设计要求和要求，这里强调内部道路和空地，和照明设施均应满足人员疏散、消防车辆通行及使用要求。3.2.3 停车场(库)设计应符合下列要求： 1 新建、扩建电影院基地内宜设置停车场，停车场出人口应和道路连接方便；2 贵宾和工作人员专用停车场宜设置在基地内；3 贴邻观众厅停车场(库)产生噪声应采取合适方法进行处理，预防对观众厅产生影响；4 停车场部署不应影响集散空地或广场使用，并不宜设置围墙、大门等障碍物。3.2.3 电影院停车场(rg)是指提供本建筑车辆停放和以本建筑为目标地外来车辆停放场所。停车场设置，依据电影院规模、使用特点、用地位置、交通情况等内容确定，当受条件限制时，停车场可设置在邻近基地地域。因中国各地公安交通管理部门对停车指标要求不尽相同，在设计时，应参考当地停车指标。比如：北京市1994年实施北京市大中型公共建筑停车场建设管理暂行要求(修定)中要求：建筑面积m2以上(含m2)电影院应设停车场，电影院每100座，小型汽车13辆，自行车45辆；剧院每100座，小型汽车310辆，自行车45辆；停车场建筑面积：小型汽车按每车位25mz计算，自行车按每车位1.2m2计算。再如：长沙市实施长沙市建筑工程配建停车场(库)计划设置规则中要求：建筑面积大于500m2建筑物运行要求设置停车设施；电影院：机动车2.5车位lOO座，非机动车35.0车位l00座；剧院：机动车3.5车位100座，非机动车28.0车位100座。3.2.4 绿化设计应符合当地行政主管部门相关要求。3.2.4 依据现在中国电影院现实状况调查，很多电影院做不到当地绿化率要求，且各地对绿化率计算方法也分别有所要求，故不作量化要求，现在关键强调环境设计及绿化关键性。3.2.5 场地应进行无障碍设计，并应符合国家现行行业标准城市道路和建筑物无障碍设计规范JOJ50中相关要求。3.2.5 电影院建筑内观众众多：老年人和行动不便残疾观众也是其中关键部分，这同时也表现了社会文明程度。目前中国电影院能完全满足这方面要求还较少，故专门列出本条加以强调。3.2.6 综合建筑内设置电影院，应符合下列要求：1 楼层选择应符合现行国家标准建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045中相关要求；2 不宜建在住宅楼、仓库、古建筑等建筑内。3.2.6 本条是对综合建筑内设置电影院选址提出要求。综合建筑内设置电影院：即选择在商厦、市场、广场等商业建筑内，可利用这些建筑中餐饮、购物、休闲等多种设施，而且能够相互促进各自使用效率，从而使双方取得愈加好经济效益。从20世纪末开始这种模式多厅电影院已经从北京、上海等大城市向全国大中城市发展。建在商业建筑内多厅电影院当然有很多好处，但也受到部分限制，如观众厅平面尺寸要和原建筑柱网模数相适应；观众厅高度要和原建筑物框架结构相配合；电影院出入口要和原建筑相结合，方便观众集散等。相关楼层选择，这是一个很复杂问题。现在电影院设在建筑物顶层比较多，大全部设在五层以上，也有设在十层以上(见表1)，这需要依据经过当地消防部门要求和许可。设在顶层对电影厅高度较易处理，但对观众出入较难处理好，所以除了从商场内部出入外，还应有至地面单独出入口，并设有电梯，提升电影院专用疏散通行能力，并处理晚场电影商场停止营业后交通疏散问题，同时在非正常情况下，能够立即抵达安全地带。3.2.7 综合建筑内设置电影院应设置在独立竖向交通周围，并应有些人员集散空间；应有单独出入口通向室外，并应设置显著标示。4 建筑设计4. 1 通常要求4.1.1 电影院规模按总座位数可划分为特大型、大型、中型和小型四个规模。不一样规模电影院应符合下列要求：1 特大型电影院总座位数应大于1800个，观众厅不宜少于11个；2 大型电影院总座位数宜为12011800个，观众厅宜为810个；3 中型电影院总座位数宜为7011200个，观众厅宜为57个；4 小型电影院总座位数宜小于等于700个，观众厅不宜少于4个。4.1.1 依据多年来已建成多厅电影院来看，观众厅数量最少为4个，最多为10个左右。观众总容量从600余座到1500余座，只有部分超出1500座。这些在现在来讲应该还是比较适宜。不过每个厅平均容量则出入很大，最多平均可达200多座厅，最少平均只有100多座厅，所以有必需对电影院规模进行调整。电影院建筑设计规范JGJ5888曾对电影院规模进行过分级，但那是20世纪80年代针对单厅、大厅作要求。伴随小厅、多厅电影院出现，需要对此进行修改，现将多厅电影院规模分级以下：特大型：1801座以上，宜有11个厅以上，平均164座厅；大型：12011800座，宜有810个厅，平均150180座；中型：7011200座，宜有57个厅，平均140171座；小型：700座以下，不宜少于4个厅，平均175座厅。从上可见，厅数仍维持在410厅，总容量则为7001800座，比原规范略有增加。最关键是每个厅平均座位数有显著改变，即平均为140180座厅。4.1.2 电影院建筑等级可分为特、甲、乙、丙四个等级，其中特级、甲级和乙级电影院建筑设计使用年限不应小于50年，丙级电影院建筑设计使用年限不应小于25年。各等级电影院建筑耐火等级不宜低于二级。4.1.2 电影院建筑质量划分为特、甲、乙、丙四个等级，方便于区分对待，确保最低程度技术要求，便于设计、验收。四个等级电影院设计使用年限、耐火等级、环境功效、电影工艺等标准均应符合本规范要求。4.1.3 电影院建筑应依据所在地域需求、使用性质、功效定位、服务对象、管理方法等多方面原因合理确定其规模和等级。4.1.3 电影院在场地选定后影响电影院等级和规模是有多个原因，要综合考虑。从中国现在电影院建设实践看，常常出现两个方面问题：一是追求过大规模和过高标准等级，造成在建设过程中资金准备不足，工期延长，质量标准不高，严重影响以后经营使用；二是盲目追求规模过大、豪华型电影院，建完后观众过少，票房收入达不到预期值，资金回报期延长。上述两种情况均严重影响了电影院建设事业发展，所以，必需因地制宜地合理确定建筑等级和规模。4.1.4 电影院宜由观众厅、公共区域、放映机房和其它用房等组成。依据电影院规模、等级和经营和使用要求，各类用房可增减或合并。关键用房分区设置应符合下列要求：1 应依据功效分区，合理安排观众厅区、放映机房区位置；对于多厅电影院应做到观众厅区相对集中；2 应处理好各部分之问联络和分隔要求。各类用房在使用上应有适应性和灵活性，应便于分区使用、统一管理。4.1.4 因为电影院功效配置比较多，使用人员多，安全要求比较高，经营类型也不一样，应结合建筑实际情况，合理分布功效分区，尤其是多厅影院观众厅应集中部署：一是平面上集中，一是剖面上集中，有利于人员疏散和管理。另外强调放映机房集中，作为多厅影院，为了降低成本和方便放映工艺，提议集中部署。现在市场上有很多新建建筑，把观众厅和放映机房分散部署，造成很多无须要人力成本浪费。所以，本条强调功效分区要合理，详见图1功效分区示意图。4.1.5人流组织应符合下列要求：1 观众厅人流组织应合理，确保观众有序入场及疏散，观众入场和疏散人流不得有交叉；2 应合理安排放映、经营之间运行路线，观众、管理人员和营业运输路线应便捷通畅，互不干扰。4.1.5 电影院是功效性比较强民用建筑之一，人员较多，需要合理安排观众入场和出场人流，和放映、管理人员和营业之问运行线路，使观众、管理人员和营业便捷、通畅、互不干扰。要达成上述设计要求，首先必需有一个好功效布局，合理安排人员运行步骤用以指导设计。目前，从传统单厅电影院向多厅电影院转化过渡阶段，有设计只考虑观众厅出入人流，忽略了管理人员和营业人员运行路线，顾此失彼，要么运行路线不简便，要么相互干扰，所以，在进行建筑方案设计之前，要合理组织安排人流线路。4.1.6 各个观众厅、放映机房层高设计应依据观众厅规模、工艺要求和技术经济条件综合确定。4.1.6 因为多厅电影院建筑规模、大小、使用要求有较大差异，观众厅又有空间大且无窗等特点，怎样进行剖面层高设计，掌握适度，在中国外电影院建筑中有正反两面实例。所以，提出必需结合观众厅规模、工艺要求及技术条件，确定各个观众厅和放映机房层高。另外，有电影院用地担心，需要观众厅上下两层部署时，应在同一位置，这么有利于结构安全和建筑节能。休息厅、小卖部及卫生问等辅助用房，宜放在较大厅后排座位下空间内，一是避免空间浪费，二是能发明出形态迥异使用空间。4.1.7 电影院建筑外部应符合下列要求：1 电影院出人口应设置显著标识；2 设有突出广告牌等设施时，应安全可靠，且不应影响消防车辆通行和人员疏散。4.1.7 因为电影院既属于文化建筑，又属于娱乐建筑，人员比较多，电影海报广告更换比较频繁，夜间电影院使用率更高，这是电影院一大特点。所以，对出入口标识、广告作了要求。4.1.8 电影院设置电梯或自动扶梯不宜贴邻观众厅设置。当贴邻设置时，应采取隔声、减振等方法。4.1.8 因为电影院人流较大，伴随人民生活水平提升，遵照“以人为本”和“观众为主，服务第一”标准，结合经济水平发展和电影院等级标准，电影院宜设置乘客电梯或自动扶梯。如受经济条件限制，可预留电梯井。本条要求关键强调电梯运行会对观众厅隔声、隔振产生影响，应采取必需方法。另外，乘客电梯数量应经过设计和计算确定；关键乘客电梯应设置于门厅内易于看到且较为便捷位置；自动扶梯上下两端水平部分3m范围内不应兼作它用；当只设单向自动扶梯时，周围应设置相配套楼梯。4.1.9 电影院建筑节能设计应符合现行国家标准公共建筑节能设计标准GB50189中相关要求。4.1.9 电影院使用特点是观众集中，营业时间长，观众厅比较暗，降低建筑物日常运行费用和能耗是运行管理基础标准。所以，对建筑节能指标，应按要求取值，以达成建筑节能目标，建筑设计中要落实实施相关要求。4.1.10 锅炉房或冷却塔不宜贴邻观众厅设置；当贴邻设置时，应采取消声、隔声及减振方法。4.1.11 各类用房应按其噪声等级分区部署。有噪声用房不宜和观众厅贴邻设置。当贴邻设置时，应采取消声、隔声及减振方法。4.1.104.1.11 对于在一个建筑内有噪声源锅炉房、冷却塔、空调机房、通风机房、多种泵房、排烟机房等动力用房和餐厅、游艺室等噪声比较大经营用房，为确保观众厅安全并阻止噪声对观众厅干扰，必需采取一定防火、消声、隔声、减振技术方法，或远离观众厅。4.1.12 当观众厅屋面工程采取轻型屋面时，应采取隔声、减振方法。4.1.12 为避免暴雨和上人屋面对观众厅噪声影响，作此要求。4.1.13 电影院建筑应进行无障碍设计，并应符合国家现行行业标准城市道路和建筑物无障碍设计规范JGJ50中相关要求。4.1.13 为方便老年人和行动不便残疾观众，除总平面上考虑对出人口、道路特殊要求外，建筑设计中也要落实实施相关要求。4.1.14 电影院建筑中公共信息标志用图形符号，应符合现行国家标准公共信息标志用图形符号GB10001中相关要求。4.1.14 公共信息标志设施是多厅电影院建筑现代化程度、美化建筑关键标志之一，尤其是观众厅、经营用房较多，电影院建筑更应高度重视。电影院公共场所凡包含人身财产安全和指导大家行为相关安全事项，管理单位应按要求设置对应公共信息标志和安全标志，需要设置中、英文字说明引导标志，应符合国家、行业标准相关要求。4. 2 观众厅4.2.1观众厅应符合下列要求：1 观众厅设计应和银幕设置空间统一考虑，观众厅长度不宜大于30m，观众厅长度和宽度百分比宜为(1.50.2)：1；2 楼面均布活荷载标准值应取3kNm2；3 观众厅体形设计，应避免声聚焦、回声等声学缺点；4 观众厅净高度不宜小于视点高度、银幕高度和银幕上方黑框高度(0.51.0m)三者总和；5 新建电影院观众厅不宜设置楼座；6 乙级及以上电影院观众厅每座平均面积不宜小于1.0 m2，丙级电影院观众厅每座平均面积不宜小于0.6m2。4.2.1 观众厅基础要求。1 过去原规范中观众厅长度根据声音延迟时间和距离关系确定厅长为3640m，并用厅后墙反射面来加强后座声级。不过伴随电影立体声出现，尤其是模拟立体声又发展为数字立体声，上述做法就不宜了，过长延迟声会造成声音和画面不一样时，主扬声器和围绕扬声器声相定位干扰，影响了数字立体声应有效果。本规范观众厅尺度参考数字立体声电影院技术标准GYT183要求，长度不宜大于30m，长度和宽度百分比宜为(1.50.2)：1。2 观众厅楼面荷载除应考虑楼面均布活荷载外，还应考虑因增加台阶产生静荷载。楼面均布活荷载标准值取自建筑结构荷载规范GB50009。6 乙级及以上电影院观众厅每座平均面积不宜小于1.0m2，起源于现行防火规范，考虑到地域和等级差异，故此要求丙级电影院观众厅每座平均面积不宜小于0.6m2。4.2.2 观众厅视距、视点高度、视角、放映角及视线超高值，应符合表4.2.2要求(图4.2.21、图4.2.2-2)。4.2.2 观众厅视距、视点高度、视角、放映角及视线超高值。1 视点选择要求多种画幅制式高度H相等，则设计视点高度也统一为h，但各画面高度不等时，则可按图2及公式设计。注意：各画幅中心高度水平轴线应为同一轴线，而不能将各画幅下缘比齐。2 视距要求视距改用W倍数表示，因为这么更为明确，且不易误解。本规范要求最近视距取0.50.6W，最远视距取1.82.2W(丙级电影院放宽至2.7W)依据是：和最近视距0.6W相对应水平视角为80，和最远视距1.8W相对应水平视角为31从图3中可见水平视角80介乎双目周围视场和分辨视场之间，观众能够取得很好视觉临场感；水平视角31也可达成分辨视场大部分。所以银幕尺寸假如提供了大于31且小于80水平视角，即0.61.8W，已被中国外业内公认为最好视觉范围。3 视线超高值c=0.12m，取自中国人体工程学，即人眼至头顶高度，是用来计算视线无遮挡设计一个参数。不过在需要时候，如后排座位下高度不够利用，使用高靠背座椅时，全部能够增加附加值C，以增加地面标高。但一定要注意，后排观众站起来时不能遮挡放映光束；也不能所以提升机房标高而使放映俯角超出6。4观众坐着时眼睛离地高度h71.15m，也取自人体工程学坐姿为腓骨水平时地面至眼睛高度。而在影院中实测时h71.10m，这是因为座椅向后有4倾斜。所以h7可取1.101.15m。5丙级电影院视线超高值可按隔排0.12m计算，但前、后排座位必需错位部署，且只有一般银幕能达成视线无遮挡，其它银幕视线仍有遮挡。4.2.3 观众厅地面升高应满足无遮挡视线要求，并可按下式计算(图4.2.3)：Yn=XnXo(Yoc) (4.2.3)式中Xo前一排观众眼睛到设计视点水平距离(m)；Xn后一排观众眼睛到设计视点水平距离(m)；Yo前一排观众眼睛到设计视点垂直距离(m)；Yn后一排观众眼睛到设计视点垂直距离(m)；c视线超高值，0.12m；Hn地面升高值(m)。4.2.3视线设计：从图4.2.3中可见观众厅地面升高(H。)应符合视线无遮挡要求，即后一排观众视线以前一排观众头顶能够看到银幕画面下缘，使视线不受遮挡。这条视线和银幕画面下缘水平线形成两个相同三角0ADOBE。因为OAD和OBE相同，所以H=h一(h+Yn)=YoYn.其中：Yo=hh，Yn=XnX0(Yoc)式中H可化为表格进行计算，以下表2。4.2.4 银幕设置应符合下列要求：1 采取“等高法”画幅制式配置时，三种制式银幕高度宜一致，左右宽度可依据画幅高宽比调整(图4.2.41)。2 采取“等宽法”画幅制式配置时，应符合下列要求：1) 宽银幕和遮幅幕银幕宽度宜一致，上下高度可依据画幅高宽比调整(图4.2.42)；2) 一般幕和遮幅幕高度宜一致，左右宽度可依据画幅高宽比调整(图4.2.42)。3 采取“等面积法”画幅制式配置时，应符合下列要求：1) 宽银幕和遮幅幕面积宜相等，高度可依据画幅高宽比调整(图4.2.43)；2) 一般幕和遮幅幕高度宜相等，宽度可依据画幅高宽比调整(图4.2.43)。4 银幕画面宽度应由放映距离和放映机片门、放映镜头焦距之间百分比关系(图4.2.44)确定。一般银幕画面宽度和变形宽银幕画面宽度可分别按式4.2.41和式4.2.42计算。式中 b一一片门宽度(mm)；Wp一般银幕画面宽度(m)；Wb变形宽银幕画面宽度(m)；f镜头焦距(mm)；L放映距离(m)。5 银幕应设置坚固金属银幕架、幕轨、可调整画面幕框，可设置保护幕。6 宽银幕在水平方向呈弧面设计时，其曲率半径宜为放映距离L1.52倍(图4.2.21)。银幕弧面中点至幕后墙面距离不宜小于1.2m。当放映距离和银幕宽度比值大于1.5且银幕宽度不超出lOre时，银幕可为平面，银幕至幕后墙面距离不宜小于1.Om。4.2.4 银幕画幅制式配置1“等高法”：1957年中国第一家宽银幕电影院北京首全部电影院首例使用宽银幕、遮幅银幕、一般银幕三幕统高配置方法，后被称之为“等高法”。经过多年实践和提升，“等高法”订入国家标准电影院工艺设计观众厅银幕设置GB530285，其关键点是：变形宽银幕、遮幅银幕、一般银幕这三种画幅高度基础一致，这可由调整镜头焦距方法来取得:银幕四面应设有黑色边框，上下边框能够固定，左右边框应移动至画面所需宽度处。“等高法”优点是多种画面银幕影像质量比较靠近，而且全部比很好；另一优点是银幕上下黑边能够固定，只有左右黑框需要移动，结构简单、轻易施工。现在大多数电影院仍采取此法。2“等宽法”：当电影院中出现小厅后，则“等高法”遮幅银幕和一般银幕画面显得太小。于是出现了将银幕宽度做成基础一样“等宽法”。其关键点是：变形宽银幕和遮幅银幕画幅宽度应基础一致，而一般银幕则和遮幅银幕画幅高度基础一致，这可由调整镜头焦距方法来取得；银幕四面应设有黑色边框；经过移动上下、左右边框，使画面达成所需画幅格式银幕高度和宽度。“等宽法”优点是突出了遮幅银幕加大优势，给观众更强临场感。但缺点也随之出现：此法遮幅银幕画面面积是变形宽银幕127，所以在银幕宽度较大、氙灯光源不足情况下，银幕亮度、均匀度等指标均极难达成要求，且上下、左右边框均需要移动，结构复杂，施工难度大。3“等面积法”：顾名思义，采取使宽银幕、遮幅银幕面积基础统一配置方法，其关键点是：经过改变变形宽银幕高度和遮幅银幕宽度，确保二种画幅格式银幕面积基础一致，这可由调整幕框和镜头焦距方法来取得；一样，将一般银幕和遮幅银幕画幅高度设置为基础一致。银幕四面应设有活动黑色边框，经过移动上下、左右边框，使画面达成所需高度和宽度。“等面积法”优点是充足利用观众厅有效高度和宽度和氙灯光源光效，确保多种画幅格式银幕有效画面和银幕亮度、均匀度等指标有效提升，既加大了面积，又确保了质量；同时能够很方便地实现数字电影画幅制式，满足电影数字化发展需要。其缺点是：改变银幕任意一个画幅格式，均需要改变银幕边框位置，增加了银幕边框机械结构复杂程度。4 片门尺寸(mm)：变形宽银幕21.318.1遮幅宽银幕20.9II.3；20.912.6一般银幕20.915.24.2.5 不相同级电影院观众座席尺寸和排距宜符合表4.2.5要求。4.2.5 观众席座位尺寸和排距排列尺度要求基于三个方面考虑：1)必需满足现行消防规范中相关要求；2)应充足考虑观众观赏电影舒适度，观众席座椅宜采取表面吸声软椅；3)采取软椅应含有良好吸声性能。为此，根据电影院等级划分，列出表4.2.5中要求要求，其中丙级电影院要求要求是为了适应投资规模小、经济条件差农村乡镇电影院。对于高等级特、甲级电影院，观众席座距和排距，要求要求给予合适增大，比如，座距增至0.56m，排距增至1.001.10m。4.2.6 每排座位数量应符合下列要求：1 短排法：两侧有纵走道且硬椅排距大于0.80m或软椅排距大于0.85m时，每排座位数量不应超出22个，在此基础上排距每增加50mm，座位可增加2个；当仅一侧有纵走道时，上述座位数对应减半；2 长排法：两侧有走道且硬椅排距大于1.Om或软椅排距大于1.1m时，每排座位数量不应超出44个；当仅一侧有纵走道时，上述座位数对应减半。4.2.7 观众厅内走道和座位排列应符合下列要求：1 观众厅内走道布局应和观众座位片区容量相适应，和疏散门联络顺畅，且其宽度应符合本规范第6.2.7条要求；2 两条横走道之间座位不宜超出20排，靠后墙设置座位时，横走道和后墙之间座位不宜超出10排；3 小厅座位可按直线排列，大、中厅座位可按直线和弧线两种方法单独或混合排列；4 观众厅内座位楼地面宜采取台阶式地面，前后两排地坪相差不宜大于0.45m；观众厅走道最大坡度不宜大于1.8。当坡度为1：101：8时，应做防滑处理；当坡度大于1：8时，应采取台阶式踏步；走道踏步高度不宜大于0.16m且不应大于0.20m；供轮椅使用坡道应符合现行行业标准城市道路和建筑物无障碍设计规范JGJ50中相关要求。4.2.7 关键强调观众厅内走道和座位排列设计标准。3 中厅、大厅弧线座位排列问题过去曾有将座位弧线排列为：以O为圆心，以最终一排为半径R，这么做依据是每个观众全部应面向银幕中心，但这么第一排弧度太弯，两端观众几乎成为“面对面”而不是面向银幕(见图4)，故现在已不再使用。为此，现在可采取下列两种方法：1) 从斜视角最边座，经过银幕宽度14处，和厅中轴线相交点为圆心，作为弧线排列曲率半径(见图5)。依据是最边座只需面向银幕宽度14处就能够了。2) 原规范第3.3.5条对座位弧线排列曾要求为“观众厅正中一排或12厅优点弧线曲率半径通常等于放映距离”，此法虽依据不足，但仍不失为处理问题作图法(见图6)。相关观众厅大、中、小厅，应依据观众厅建筑面积来划分，见表3。大、中厅座位排列示意见图7。4.2.8 当观众厅内有下列情况之一时，座位前沿或侧边应设置栏杆，栏杆应坚固，其水平荷载不应小于lkNm，并不应遮挡视线：1 紧临横走道座位地坪高于横走道0.15m时；2 座位侧向紧邻有高差走道或台阶时；3 边走道超出地平面，并临空时。4. 3 公共区域4.3.1 公共区域宜由门厅、休息厅、售票处、小卖部、衣物存放处、厕所等组成。4.3.2 门厅和休息厅应符合下列要求：1 门厅和休息厅内交通流线及服务分区应明确，宜设置售票处、小卖部、衣物存放处、吸烟室和监控室等；2 电影院门厅和休息厅累计使用面积指标，特、甲级电影院不应小于0.50m2座；乙级电影院不应小于0.30m2座；丙级电影院不应小于0.10m2座；3 电影院设有分层观众厅时，各层休息厅面积宜依据分层观众厅数量给予合适分配；4 门厅或休息厅宜设有观众入场标识系统；5 严寒及严寒地域电影院，门厅宜设门斗。4.3.2 本条是对电影院门厅和休息厅设计要求。1 门厅和休息厅是电影院关键区域，一个多厅电影院通常是以门厅和休息厅为主骨架，其它区域均以此为中心和枢纽，将多种关键空间联络起来，在人流集散、方向转换、空问过渡，和走道、楼梯等空间连接等方面，起到交通枢纽和空间过渡作用，是整个电影院咽喉要道，是人流出入聚集场所。门厅、休息厅内部功效分区和设施应该合理、适中。2 相关门厅和休息厅面积计算和分配是一个比较复杂课题，因为每一个电影院规模、等级不相同，建筑形式有分散设置，也有集中部署，门厅和休息厅分设也越来越多。经过大量已建电影院和剧场调查和中国外规范比较，原规范面积指标比较合适，所以，保留原来规范指标。相关人数计算取值：电影院属有标定人数建筑物，可按标定使用人数计算。另外相关门厅、休息厅合并设置时面积指标，可参考建筑设计资料集中要求(表4)。3 对于观众厅分层设置，各层休息厅面积人数取值可按每层标定人数来取值。4 因为多厅电影院观众厅数量比较多，为了方便观众入场、等候，在门厅和各个观众厅人口要做到标识显著，指示明确。电影院内部设施应充足表现电影特色，充足利用电影海报、宣传画及电影明星照片广告效应，海报和宣传画应定时更新，以发明新片热点和保持新鲜感。观众入场标识系统关键有观众人场标识、多厅电影院分布图、安全出入口示意图、座位图等。4.3.3 售票处应符合下列要求：1 售票窗VI数量宜为每300座设一个，相邻两个售票窗El中心距离不应小于0.90m，售票处建筑面积宜按每窗口1.502.00m2计算；中型及其以上电影院宜设团体售票服务间；2 售票处朝向室外售票窗口，其窗口上部应设置雨篷；3 售票处宜安装醒目标显示设施，可显示出节目单、厅号、映出时间表、价格表等。4.3.3 本条是对电影院售票处设计要求。依据大量调研，售票处关键有以下三种部署：一是售票处独建在场地或门厅入口处；二是在主体建筑内辟一售票问，窗口向室外；三是影院门厅内设柜台式售票处。这三种方法应该依据电影院规模、等级和所处环境进行合理选择。当售票处独建在场地或门厅人口处时，应避免影响交通。现在中国大部分电影院售票处全部有显示设施，为方便观众购票，故此在设计时应该预留强弱电管线。售票处显示设施是电影院和其它建筑关键区分，也是电影院特色之一。伴随经济发展，售票处应以更亲切开放式柜台替换传统狭小窗口设计，柜台式售票处将被广泛使用，观众能够亲自在电脑显示器上选择座位位置，对号入座。4.3.4 电影院内宜设置小卖部或冷饮部，并应符合下列要求：1 可依据观众厅位置，就近分散设置，面积指标不应小于该区域观众厅0.04m2座，并宜设置合适等候区域；2 柜台宜预留电源和给排水接口；3 前后柜台宽度不宜小于0.70m，间距不宜小于1.10m。4.3.4 本条是对电影院小卖部设计要求。小卖部销售收入是影院收入关键起源，中国影院还一直没有重视起来，同时，明快整齐小卖部及特色食品和饮料是招揽观众一个关键手段，国外影院很重视爆米花销售。现在中国外影院小卖部柜台分为前柜台、后柜台，后柜台上方设价目表和食品广告灯箱。前柜台台面上设施关键有收银机、饮料机，前柜台正面有食品展示柜和爆米花保温柜，前柜台后面关键有分杯器、储
