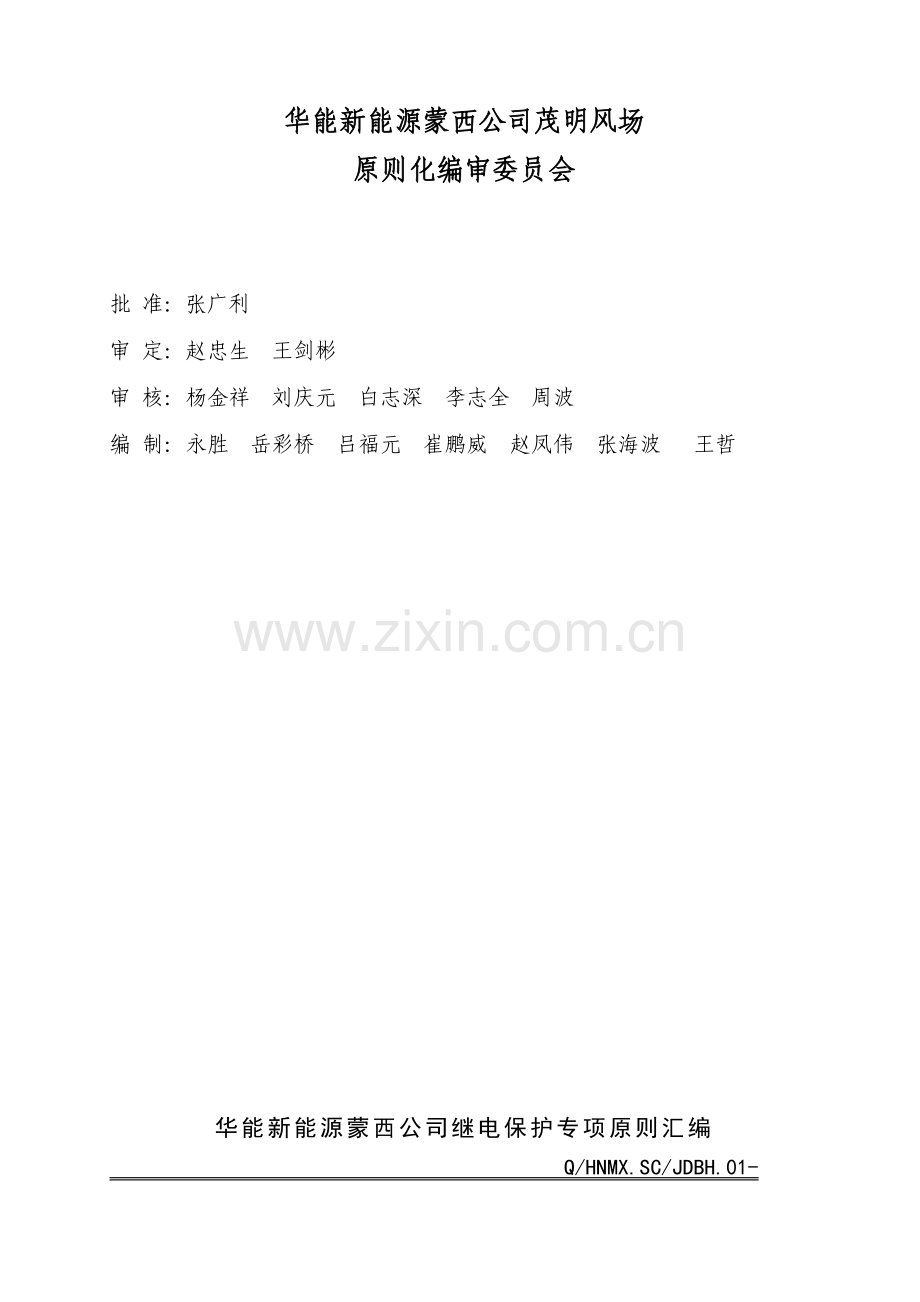

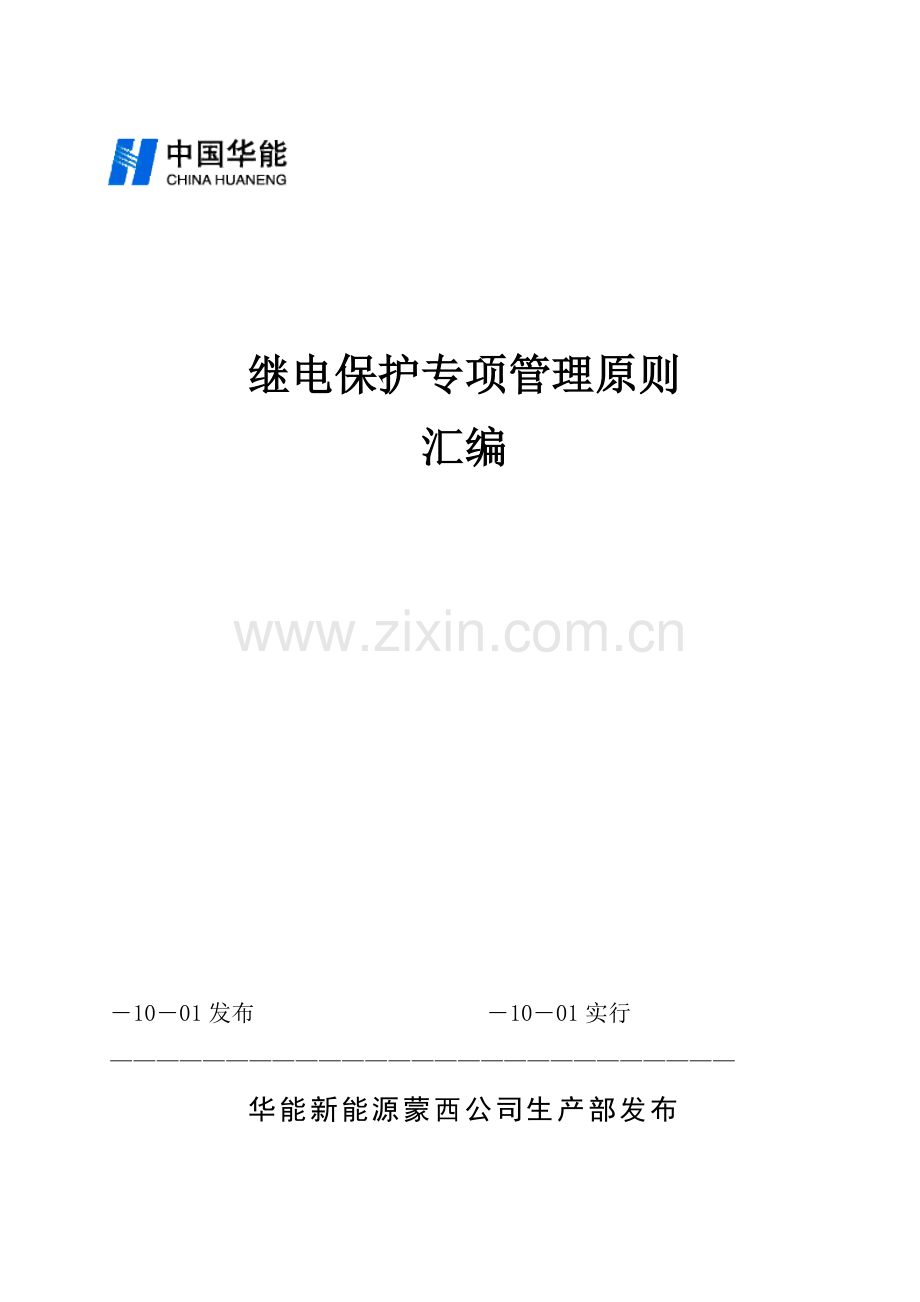

继电保护专项管理原则汇编1001发布 1001实行华能新能源蒙西公司生产部发布华能新能源蒙西公司茂明风场原则化编审委员会批 准：张广利审 定：赵忠生 王剑彬审 核：杨金祥 刘庆元 白志深 李志全 周波编 制：永胜 岳彩桥 吕福元 崔鹏威 赵凤伟 张海波 王哲 华能新能源蒙西公司继电保护专项原则汇编 Q/HNMX.SC/JDBH.01-一、前 言为进一步规范华能新能源蒙西公司（如下简称“蒙西公司”）风电场继电保护管理，提高继电保护专业工作水平、保证继电保护装置对的可靠、避免因继电保护装置及二次回路故障导致风电及光伏发电设备损坏和脱网事故发生，蒙西公司生产部结合风电及光伏发电项目生产运营特点，特编制继电保护专项制度汇编。二、合用范畴1、本原则规定了继电保护定值管理引用原则、职责、管理内容以及检查考核。2、本规定合用华能新能源蒙西公司继电保护定值管理工作。三、引用原则GB/T 14285 继电保护和安全自动装置通用技术条件GB 15145 微机线路保护装置通用技术条件DL/T478 静态继电保护及安全自动装置通用技术条件DL/T587 微机继电保护装置运营管理规定DL/T769 电力系统微机继电保护技术导则电安生（1994）191号 电力系统继电保护及安全自动装置发事故办法要点国电调138号 防止电力生产重大事故二十五项重点规定继电保护实行细则 国电调974号 风电并网运营反事故办法要点 Q/HN-1-0000.08.002- 风力发电场继电保护监督技术原则Q/HN-1-0000.08.001- 风力发电场技术监督管理办法第一章 继电保护定制管理制度1、职责继电保护定值管理工作由蒙西公司生产部统一管理，现场归口部门部门为为各风电场及光伏电站。1.1 分管生产副总经理（或总工程师）负责审批最新继电保护整定方案及定值单。1.2生产部1.2.1每年依照年度系统运营方式变化和蒙西电网继电保护整定方案规定，编制本厂整定计算工作范畴继电保护整定方案并上报分管生产副总经理（或总工程师）审批。1.2.2 负责管理蒙西公司保护定值单，登记、接受、发放工作。1.2.3 促督检查继电保护定值更改执行状况，回收所发出定值单回执。1.2.4依照中调规定，每年组织开展继电保护定值和压板专项检查，准时上报检查状况并及时下发整治告知单。1.3风电场1.3.1 对生产部下发保护定值单，在12小时内登记并发放到各班值，并配合继电保护定值更改。1.3.2核对定值告知单内容与否相符，并按规定期间内执行，对有疑问定值及时报告生产部。1.3.3依照中调规定，每年配合做好继电保护定值和压板检查有关工作，发现问题及时整治。1.3.4负责贯彻继电保护定值更改作业，保护定值更改完毕后签字并向生产部回执。1.3.5应设专人负责保护定值单管理，单独设立新、旧定值单台帐（文献盒），并做好定值单目录。旧定值单不得与新定值单存储一起，对旧定值单作废解决或单独存储并标有“作废”字样；对已执行新定值单填写执行人、执行日期，新定值单编号并注册登记。1.3.6定期做好保护定值切换区定值整定，标明定值区定值使用范畴。1.3.7特殊状况下（如电话告知）保护定值更改，必要在原定值单上进行更改，并在定值单备注栏写清晰理由、告知人姓名、日期、然后及时生产部规定整定部门下发正式告知单。1.3.8更改定值完毕后，应核对打印出定值与否与定值告知单规定一致，保证定值对的性。1.3.9编制本风电场继电保护定值和压板年度检查筹划并上报生产部。2 继电保护定值管理内容、办法2.1保护装置定值单管理基本规定2.1.1保护装置定值单是现场保护装置唯一根据，它也是生产系统工作任务书，应有计算、审核、批准人签名及计算部门盖章。2.1.2保护装置必要按正式定值单整定后才容许投入运营。非正式定值单，只能作为装置调试使用。2.1.3定值单应涉及下列内容：1）定值单编号、填表日期。2）厂站名称、开关编号、设备名称等。3）保护名称及装置型号。4）电流、电压互感器变比。5）保护装置定值项目，整定（更改）因素 、整定值。6）保护使用规定。7）执行日期、执行人。2.1.4定值单应依照运营状态变化及时撤旧换新，以保证对的性。定值单应定期进行整顿，遇有与现场状况不符时，应及核算后进行纠正。2.1.5必要严格执行定值单回执制度，现场按新定值单对保护装置进行整定工作结束后，工作负责人应在定值单上签名，注明定值更改时间，并存档保存。2.1.6为保持现场继电保护管理持续性，除暂时检修外，保护装置定值改动普通应发定值单。2.1.7风电场及光伏电站应单独设立定值台帐，并贯彻专人管理。3、继电保护定值计算管理3.1 风电场或光伏电站220kV系统保护定值由地调或中调继电保护计算部门整定计算，并下达执行；35kV及如下系统由地调继电保护计算部门或有资质有关单位或人员整定计算，由生产部复核，经生产副总经理（总工程师）批准后执行。3.2整套定值计算原始资料应涉及定值计算重要过程及整定计算参数,原始资料应整顿成册,各风电场或光伏电站妥善保管。3.3保护整定计算参数若需使用实测值,则由生产部组织,安排合理运营方式进行测试。3.3.1 保护整定计算设备参数应以厂家出厂时铭牌记录为准，必要时也可参照本厂实验数据。3.3.2 如有设备更新必要统一修编设备参数并备案存档3.3.3 省调提供线路阻抗参数以省调下发为准。3.4整定计算应选取合理运营方式,并以通过批准系统运营方式书面资料为根据。3.5继电保护定值更改管理3.5.1所有继电保护定值更改必要履行允许手续,任何人员不得擅自修改继电保护定值。3.5.2 220kV系统保护定值更改以省调下达保护定值更改告知单为准。3.5.3厂用系统保护定值更改以公司生产总（副总）经理批准定值更改单为准。3.5.4运营人员接到省调定值修改调度命令后,应依照继电保护现场运营规程向值班调度员申请退出有关保护,然后告知维护人员进行保护定值更改，工作完毕后按照规定测试保护出口压板无跳闸脉冲后投入保护压板。3.5.5维护人员进行现场定值修改时，应由两名人员完毕,其中一人操作,另一人监护,定值修改完毕核对无误后,由操作人将定值修改时间、更改因素、命令发布人、修改先后定值等事项记入继电保护定值更改记录薄中并签字,监护人在验收栏签字。3.5.6不得在保护整定值计算书和保护定值单上进行任何涂改。若系统或设备发生变化，需更改保护定值时，则由检修部重新计算，并提出更改申请，重新履行保护定值审批手续后，由生产技术部重新下发保护定值单。检修部在接到新保护定值单后，应及时启用，并将原继电保护定值单作废。3.5.7由于运营方式变化需暂时（时间不超过2天）更改定值并且在方式还原时恢复原运营定值，不重新发出定值更改告知单，其定值更改由运营值长向公司生产总（副总）经理电话请示，在得到生产总（副总）经理批准后执行。3.6继电保护定值统一管理厂用系统保护定值每年由检修部修编一次,生产管理部审核,定值卡应分别由计算人、复核人、审核人、批准人签字并加盖发电有限责任公司印章。4附加阐明4.1本原则由华能新能源蒙西公司生产部负责起草并负责解释。4.2本原则自颁布之起执行。第二章 继电保护岗位责任制度为了加强对全厂继电保护、安全自动装置规划、设计、选型、制造、安装、调试、生产运营全过程技术监督管理，贯彻技术责任制，根据上级关于规定及集团公司继电保护及安全自动装置技术监督制度，特制度华能新能源蒙西公司继电保护岗位责任制度。1.继电保护技术监督管理实行三级管理体制，第一级为公司级，成立由总工程师为首技术监控领导小组，领导、组织全公司继电保护技术管理监督工作，是厂三级监督网领导机构；第二级为风电场级，风电场是全厂继电保护技术监督寻常管理归口单位，成立有技术监督组，负责技术监督寻常工作，协助总工程师对全公司继电保护监督范畴内设备进行监督管理，是公司内三级监督网职能机构；第三级为继电保护设备责任班组，设有继电保护兼职人员，详细负责本组内继电保护技术监督管理工作，设备责任班组是公司内三级监督网执行机构。2.总工程师继电保护技术监督管理职责：2.1组织贯彻国家、行业关于继电保护技术监督管理各项规程、制度、导则、原则、技术办法等，审批我公司继电保护技术监督管理实行细则、各项有关制度和考核办法等。2.2审批我厂继电保护技术监督管理工作筹划、大修工作总结、年度工作总结等。2.3审批我公司上报集团公司、西安热工院等继电保护技术监督管理月报表及其他专项报告等。2.4审批我公司继电保护设计变更关于图纸和技术改造关于技术办法。2.5负责组织我公司继电保护事故调查，审批事故调查技术分析报告及防止技术办法。2.6组织专业人员参加基建、扩建、改建，更改工程设计审查、设备选型以及工程竣工交接验收、生产准备等工作。2.7定期组织召开我厂继电保护技术监督年度工作会议，交流总结全厂继电保护技术监督管理工作经验，加强专业之间沟通，提高继电保护技术监督管理工作水平。2.8督促检查继电保护技术监督规程、制度、工作筹划等实行状况，对因监督失职、擅自减少监督项目和减少监督原则导致严重后果单位领导及当事人进行考核并追究其责任。2.9对贯彻监督原则和监督效果负责，有权决定继电保护技术管理关于事宜。3.风电场场长继电保护技术管理监督职责3.1督促贯彻上级关于继电保护技术管理监督规程、制度和文献批示精神。3.2督促贯彻我公司继电保护技术监督管理制度和工作筹划执行状况。3.3审定我公司继电保护技术监督管理设备变更。3.4审定我公司继电保护技术管理监督工作筹划、大修工作总结、年度工作总结等。3.5审定我公司上报集团公司、西安热工院等继电保护技术管理监督月报表及其他专项报告等。3.6审定我公司继电保护设计变更关于图纸和技术改造关于技术办法。4.继电保护监督专责人、兼责人职责4.1协助总工程师组织贯彻上级关于继电保护技术监督规程、条例、原则和制度及有关文献、反措实行细则等，督促检查本单位继电保护技术监督实行状况。4.2理解保护装置运营状况，对运营状况不好装置提出改进意见，经总工批准后负责组织实行。4.3组织制定年度技术监督工作筹划及规划，监督保护装置定期检查工作。编写年度工作总结，并报公司批准。4.4逐级计算和审核装置整定方案和定值更改方案。4.5参加关于新、扩建工程装置选型设计审核，并进行竣工验收。4.6负责组织事故后或继电保护不对的动作后分析和暂时性检查及反事故办法修订。4.7准时向集团公司和西安热工院呈报继电保护监督报表、事故分析报告、关于技术资料和其他专项报告。4.8贯彻执行反事故办法，编制保护装置更新改造工作筹划。4.9对保护装置图纸改动，进行逐级审核。4.10组织制定关于继电保护规章制度、规定、办法奖惩制度等，组织编写继电保护运营规程、检查规程，经总工批准后生效。4.11不定期抽查保护定期校验执行状况。4.12组织收集、整顿、健全必要继电保护图纸资料和电气设备关于参数，组织制定系统阻抗图、短路电流表。4.13参加新、扩建工程审核工作；审核、更改工程原理接线图、检查报告。4.14参加电网或电厂远景规划和运营方式讨论；负责解决继电保护调度、运营关于事项。4.15负责对继电保护人员技术培训、技术革新。定期进行技术问答和技术考问。5.继电保护专业人员职责5.1对运营保护装置正常维护和定期检查，准时完毕保护装置定值更改工作。5.2对保护装置校验质量和安全负有责任。装置检查后，应及时写出实验报告，每套装置应指定实验负责人，在检查周期内，对该保护装置安全运营（如检查质量、回路对的性等）负有所有责任。5.3负责本专责设备继电保护小型改进工程施工设计和安装工作。5.4准时完毕反措任务。5.5做好本专责设备技术管理工作，建立各设备继电保护技术档案、图纸、资料，并使其符合实际，对的齐全。5.6搞好本专责设备继电保护运营分析，做到对异常和不安全现象及时分析，并作好保护装置运营记录；提出继电保护运营分析总结和改进意见。5.7对新、扩建继电保护设备进行验收实验或参加交接验收实验；参加事故后继电保护不对的动作暂时性检查工作。5.8掌握装置缺陷状况，并及时消除，搞好设备升级、定级工作。5.9经常定期维护好实验仪器，仪表和工具等，准备好继电器等备品，并不断创造新实验办法和实验工具。5.10严格执行继电保护和安全自动装置技术规程、继电保护和安全自动装置检查规程、继电保护及电网安全自动装置现场工作保安规定、电力系统继电保护及安全自动装置反事故办法管理规定和电业安全工作规程等。6.值班人员（值长）在系统继电保护运营方面职责6.1批准和监督管辖范畴内各种保护装置对的使用与运营。6.2依照继电保护调度运营规程，在解决事故或变化系统运营方式，应考虑保护装置相应变更；指挥系统操作时，应涉及继电保护及安全自动装置关于操作。6.3依照定值告知单，的确掌握保护装置整定值。6.4掌握全场运营方式，对直接影响系统稳定运营或机组安全保护问题，督促关于部门进行解决。6.5依照稳定运营规定，提出对继电保护及安全自动装置规定和改进意见。6.6在发生事故或不正常运营状况时，调度人员需要依照开关及继电保护和自动装置动作状况，分析并解决事故，作好记录，及时告知关于人员。7.电气运营人员在继电保护方面职责7.1关于保护装置及二次回路操作及工作均须经相应班长、值长批准后方可进行。保护投、退等操作需由运营人员负责进行。7.2在保护装置及二次回路上工作前，运营人员必要审查继电保护工作人员工作票和安全办法票，更改整定值和变更接线一定要有经领导批准定值告知单和图纸，才容许工作。运营人员必要认真按工作票与实际状况做好安全办法。凡也许引起保护装置误动一切工作，运营人员必要采用防止保护装置也许误动有效办法。在保护工作完毕后，运营人员应进行验收，如检查拆动线、元件、标志与否恢复正常，压板位置、继电保护工作记录本所写内容与否清晰等。7.3电气运营人员对保护装置投退负责，设备运营前必要检查保护装置与否投入对的，保护压板与否在投入位置，并检查压板接触与否良好。7.4电气运营人员负责监视保护装置运营状况，对事故后保护动作状况和信号应做好详细记录，设备正常运营时若保护装置有异常状况应及时告知继电保护人员并对继电保护规程做暂时解决。7.5凡调度管辖保护装置在新投运或通过变更时，运营人员必要和当班值长与中调核对定值后投运。7.6电气运营人员和值长应熟悉继电保护运营规程，理解关于保护基本原理，对保护装置异常状况进行对的解决。7.7保护装置有问题时运营人员应按继电保护装置运营规程或依照保护人员规定，按程序对保护装置进行投退，并做记录。第三章 保护装置投退管理制度1.为保证风电场继电保护及其综合自动化设施（如下简称保护装置）可靠运营，在电力系统故障状况下保护装置可以对的动作，特制定本制度。2.合用范畴：本制度规定了风电场继电保护和安全自动装置投、退管理职责、执行程序、投退规定及形成记录等。本制度合用于华能新能源蒙西公司各风电场继电保护和安全自动装置投、退工作。3.职责3.1场长职责3.1.1负责监督变电站年度保护装置实验筹划组织实行状况。3.1.2负责监督保护装置有关规程、规范执行状况。3.1.3负责监督电力保护装置、综合自动化设施巡视筹划执行状况。3.2检修人员职责3.2.1负责实验内容和成果完整、精确、可靠以及实验数据整顿、实验报告归档。3.2.2对中/区调下发保护定值单及变更单妥善保管。3.2.3负责对变电站继电保护装置定值核对（涉及装置投运状态，软、硬压板位置）。3.2.4负责保护装置定期巡视。4.执行程序4.1风电场220、35KV线路正常运营时，其保护均应100%投入，任何人不得擅自退出保护或改动保护定值，设备运营中保护投退，应严格执行保护投/退申请单。4.2保护投/退申请单填写必要笔迹工整，不得涂改。申请单所列各审核签字栏，必要填写齐全，不得有漏签和错签现。保护投/退申请单一式三份，一份运营保存，一份申请单位保存，一份入资料室存档，做好登记，并保存三个月。4.4夜间或紧急状况下（如：保护装置发生故障，误发信号等），应及时与主管生产领导联系，在确证保护有误动也许紧急状况下，经主管生产领导批准可以先将保护退出，做好详细记录，后由当值值长补办保护投退申请单。4.5保护投/退申请单批准后，由继电保护负责人办理工作，向关于当值运营人员办理工作允许，获得批准并做好安全技术办法后方可开始作业（继电保护由当值运营人员进行投退）。4.6保护退出期间运营人员要做好事故预想，必要时可制定暂时办法。4.7保护投退申请单是保护投退全过程申请单，即某项保护投和退可以使用同一张申请单。5.继电保护投退规定5.1主变保护退投，由当值值长填写申请单，经主管生产领导批准后执行。5.235kV及380V系统负荷保护投退，由当值值长填写申请单，在6小时以内可解决完由生产部经理批准后执行；保护退出超过6小时经主管生产公司副总经理批准后执行，并备案。5.3新保护投入，经生产部验收后，由施工单位提出书面申请，经主管生产公司副总经理批准后执行。5.4保护装置投入前，须经当值值长提出保护投入申请，并与运营人员共同确认保护装置、控制回路及信号状态良好，并由双方在申请单上签字后方可投入。5.5继电保护和安全自动装置有投退压板或转换开关由运营人员负责操作，其中一人操作，一人监护；无投退压板或转换开关，由保护人员负责打开（恢复）二次线，但必要事先填写安全办法票，由一人操作，一人监护。运营值班员和值长做好记录。5.6投入保护压板前，应测量保护联片两端之间无压差后方可投入。5.7查找直流接地，需短时退出保护，按“查找直流系统接地规定”执行。5.8正常运营时，特殊状况下需要变更保护定值或修改保护系统，由提出变更保护定值或修改保护系统专业主管或部门负责人提出申请并填写保护变更申请单，经总工程师或生产副经理审批完毕后，方可进行系统修变化更。5.9对于由网调、本地调度管辖设备保护投退，运营值班员必要按照调度命令执行。5.10新增保护装置、保护定值、保护逻辑发生异动，必要填写保护异动报告和保护异动申请单。新增保护或异动后保护投入运营之前，必要对保护回路进行传动实验，保证保护回路对的动作。并对运营人员做书面交待，办理保护投入申请单，方可投入该套保护。6.检查与考核各部门在保护设备投退管理过程中发生不安全事件将依照事故、障碍、严重未遂解决、报告、记录原则进行调查，根据本安体系建设考核管理原则进行考核。7.反馈7.1对本原则在执行过程中存在问题以书面形式及时反馈到安全生产部，并由安全生产部门负责解决，解决不了报分管领导。8.本制度由安全生产部负责起草修订和解释。第四章 继电保护设备缺陷管理制度 为了规范继电保护设备缺陷管理，及时消除缺陷，保证继电保护设备长周期安全稳定运营，依照华能集团公司技术监督管理办法特制定华能新能源蒙西公司继电保护设备缺陷管理制度。1.继电保护设备缺陷分类1.1已安装在现场尚未投运装置缺陷；1.2投入运营（含试运营）继电保护设备在运营中发生缺陷；1.3投入运营（含试运营）继电保护设备在定期检查或其他实验中发现缺陷；1.4保护通道加工设备及已投运继电保护设备缺陷。2.缺陷定义及定级2.1缺陷定义：在电力系统故障(接地、短路或断线)或异常运营(过负荷、振荡、低频率、低电压等)时，保护装置动作不符合设计、整定、特性实验规定，不能有效地消除故障或使异常运营状况得以改进；装置异常退出运营或不对的动作（涉及误动及拒动）；其她影响装置正常运营异常现象。2.2设备缺陷按其对运营影响限度分为三级:2.2.1一级缺陷：系指装置及其二次回路存在缺陷已导致保护不对的动作。2.2.2二级缺陷：系指装置及其二次回路发生异常状态，也许导致不对的动作，严重威胁电网安全运营，必要及时着手解决缺陷。1).由于各种设备因素导致保护退出运营；2).保护装置自身元件损坏或数据采集出错，装置失去保护功能；3).保护通道、通讯设备、接口设备等也许导致误动、拒动缺陷;4).故障录波器不能录波；5).其她。2.2.3三级缺陷：系指装置及其二次回路处在异常运营状态，对安全运营有一定威胁，但尚能坚持运营一段时间缺陷。1).装置普通故障、外部异常、操作错误等告警，装置未失去保护功能；2).行波双端测距装置通讯通道异常；3).其她。3.缺陷责任认定继电保护设备缺陷责任分类采用多级责任认定，即一种缺陷不局限认定为一种责任。而是按过错主次限度可划分一种重要责任和各种次要责任。现阶段责任认定不作为考核任何指标。其重要作用在于认定缺陷产生源头，从而为尽量减少缺陷发生或尽快消除缺陷提供科学记录根据。对于由生产厂家责任导致缺陷作为对厂家产品质量量化根据进行评价。3.1生产厂家责任3.1.1制造质量不良：指运营部门在调试、维护过程中无法发现或解决元件质量问题（如中间断电器线圈继线、元器件损坏、时间继电器机构不灵活，虚焊，插件质量不良，装配不良等）引起保护不对的动作。3.1.2原理缺陷：指装置自身原理缺陷或回路设计不当，而运营部门未发现，或无法解决或来不及解决缺陷。3.1.3图纸资料不全、不精确。3.1.4软件问题。3.1.5未执行反措规定。3.1.6厂家售后服务质量不佳，导致缺陷解决时间延长。3.1.7其她。3.2设计部门责任3.2.1图纸资料移送不及时、不全。3.2.2回路接线设计不合理：指设计回路不合理，如存在寄生回路，元件参数选取不当等。3.2.3未执行反事故办法。3.2.4其她。3.3基建部门责任3.3.1误碰：误碰、误接运营保护设备、回路，误实验等。3.3.2误接线：指设备投产后运营部门在设备验收时无法发现问题。3.3.3图纸、资料移送不全。3.3.4调试不良：设备投产一年内发现安装调试质量不良问题。3.3.5没有实测参数而引起参数不准。3.3.6其她。3.4运营值班人员责任3.4.1未及时发现应发现保护装置异常。3.4.2未及时向关于部门报告保护装置异常或动作状况。3.4.3误碰（如清扫不慎，用力过猛等）。3.4.4误操作，由如下因素引起保护装置不对的动作。1)未按规定投、停保护。2)保护投错位置。3)误变更整定值。4)误切换、误投连接片。5)保护插件插错位置。3.4.5维护不良1)直流电源及其回路维护不适当（电压过高、过低，波纹系统数超标，熔断器配备不当）。2)熔断器或连接片接触不良。3)未按运营规程解决保护装置异常。4)其她。3.5运营部门继电保护人员责任(涉及参加继电保护班组现场调试工作其她人员)。3.5.1继电保护人员误接线。3.5.2没有执行反措规定 3.5.3运营维护不良1)超过检查周期。2)端子箱端子接线不良。3)电缆芯断线和绝缘不良。4)保护用通道衰耗不符合规定。5)气体继电器进水、渗油。6)其她。3.6其她部门责任3.6.1未及时修编继电保护现场运营规程。3.6.2非继电保护检修部门责任。3.6.3调度、方式部门责任。3.6.4通信部门责任。3.6.5实验部门责任。3.6.6自然灾害3.6.7因素不明3.6.8其她4缺陷管理、报告4.1缺陷管理要严格按发现记录审核报告解决消除报告程序进行，实现缺陷发现、报告、消除闭环管理。4.2发现缺陷4.2.1运营人员在寻常巡视中，通过保护信号、掉牌信号、灯光信号、事件记录及故障录波器动作状况等监视装置发现缺陷。4.2.2在进行保护装置操作过程中发现缺陷。4.2.3在装置维护、调试及定期校验过程中发现缺陷。4.2.4通过对新建、扩建、技改保护设备验收发现缺陷。4.2.5通过其她途径发现缺陷。4.3缺陷记录4.3.1发现缺陷，应及时进行详细记录。4.3.2各级继电保护管理机构或专责应指定专人负责按照规定格式填写缺陷报表。4.4缺陷审核4.4.1一级缺陷由各单位主管生产领导审核。4.4.2二、三级缺陷由各单位继电保护专责审核。4.5缺陷上报运营中装置浮现异常（或缺陷）时，风电场值班员应及时按照关于运营规定解决，并向有关调度值班调度员报告并告知检修班继电保护人员解决。对于危及电网安全运营缺陷，在消除前应加强监视。第五章 继电保护防“三误”管理制度本制度根据华能新能源蒙西公司安全生产运营控制规定，结合风电场安全管理实际制定风电场继电保护防“三误”管理制度。本制度由华能新能源蒙西公司生产部负责起草、归口并负责解释。1.总则为了保证继电保护装置正常运营，严格执行“两票三制”，切实采用有效办法，防止继电保护、电控、仪控二次系统保护、测量、控制、自动回路人员三误工作，公司成立在总工程师领导下继电保护技术监督小组。领导、协调继电保护工作。继电保护技术监督组织机构：组长：副组长：继电保护技术监督小构成员：1.1技术组长职责： 1.1.2贯彻执行上级关于继电保护技术监督各项规定1.1.3定期召开继电保护监督工作会议，检查与协调继电保护技术监督工作1. 1.4审批关于继电保护技术监督报告，重要继电保护技术总结1. 1.5负责继电保护装置安装、检修、调试监督工作重点项目1. 1.6负责组织重大继电保护事故调查和缺陷分析解决1. 1.7负责组织继电保护监督网技术监督活动1.2继电保护专责工程师职责：1.2.1在总工程师领导下，认真贯彻执行上级颁发规程、规定、制度和原则，并结合本单位详细状况制定实行细则。1.2.2负责继电保护技术监督筹划、工作总结以及寻常继电保护监督管理工作，准时完毕定期工作1.2.3协助技术总工程师对继电保护业务做好领导工作1.2.4监督机组大修或安装中继电保护装置实验、测试项目筹划实行1.2.5负责组织、编制继电保护装置实验报告和测试项目报表以及大修继电保护监督总结报告1.2.6负责组织编制继电保护技术监督工作档案，涉及设备台帐、资料、检修筹划、改造筹划、反措筹划、实验记录、检查报告等1.2.7监督继电保护装置定期检查和装置验收1.2.8准时报送继电保护装置监督工作关于报表、总结1.2.9负责继电保护监督寻常工作，并将各项制定贯彻到实际工作中1.2.10负责组织继电保护专业技术培训，不断提高工作人员专业素质和技术水平1.3继电保护技术监督小构成员职责：1.3.1准时完毕继电保护技术监督寻常总结，并上报继电保护专责工程师。1.3.2准时参加继电保护技术监督活动，协助继电保护专责工程师分析寻常发现问题，制定防范办法。1.3.3即时向班组传达继电保护技术监督网活动精神。1.3.4建立、健全继电保护专业技术原则、技术档案、设备台账、做好技术归档工作。1.3.5经常分析研究事故因素和规律，及时从装置和技术规定上提出自己技术分析和反事故办法。1.3.6经常进一步现场，及时理解设备缺陷并报告领导。协助继电保护专责工程师解决问题。1.3.7编写班组继电保护技术监督筹划，并监督执行。1.3.8参加机组继电保护装置检修、验收，并做出评价。1.3.9认真参加继电保护技术革新和合理化建议活动，不断推动继电保护设施原则化工作。2.组织办法2.1继电保护、电控、仪控等二次系统工作必要严格执行工作票制度，严格执行工作监护制度。2.2.工作中要按照公司工作票操作票使用和管理原则和危险点分析与控制工作管理办法，必要使用继电保护工作原则工作票、危险点分析与控制办法、作业指引书，实行原则化作业。2.3.继电保护工作前还要按照继电保护及安全自动装置检定规程以及所在电网规定执行继电保护安全办法票；并制定相应工作安全办法。2.4.工作中涉及到微机管理系统上工作，在工作票中必要列出微机系统工作地点和工作内容，必要注明逻辑回路名称、元件名称和地址码；涉及到现场工作，工作票、安全办法票上，必要注明工作所涉及端子排、继电器、压板文字标注或数字编号。3.技术办法3.1继电保护、电控、仪控系统不得随意接入其她设备。如需与系统联网实现监视、数据采集等功能时，必要做好可靠隔离办法。3.2保护管理机、工程师站、操作员站等重要微机设备不能从事与工作无关工作，要作好防病毒工作。3.3禁止在设备运营过程中进行软件升级工作。有关软件必要定期备份。第六章 故障滤波管理制度1.故障录波器是自动记录电力系统事故或振荡发生、演变以及恢复正常运营全过程重要设备。它不但为事故分析和动作评价提供科学根据，并且是及时发现设备缺陷，揭示电力系统中存在问题而积累第一手资料重要工具。因而，必要加强对故障录波器装置维护和检查，提高录波完好率。2 .故障录波器装置运营管理2.1 故障录波装置检查应按照相应规程或厂家阐明书进行。2.2 录波器定值必要按照上级调度或设备管理部门下发告知单进行；告知单执行完毕，应将“回执单”交回，并注明执行状况及存在问题。2.3 必要明确故障录波器专责人。2.4 故障录波装置是电力系统重要构成某些，它投入与退出必要履行申请手续，经主管调度部门批准后方可投入或停运。2.5 运营人员应认真巡视故障录波器装置状态，发现异常状况应及时告知电气专业人员解决缺陷。2.6 微机型故障录波器，应做到：2.6.1 打印纸装取由专人进行。装入后应进行试走纸检查，保证不卡纸。2.6.2 校准打印时间与原则时间一致。2.6.3 微机录波器装置动作后，应打印输出三份，并检核对的无误后，将录波器“清零”，重新投入运营。2.6.4 依照录波打印输出成果，及时向主管继电保护部门报告录波成果，应详细注明各变位开关量状况。2.6.5 故障录波打印纸不得她用。运营中发现打印纸储量不多时，应告知专责人及时更换。2.7 录波器远传功能应完善。2.8 微机型录波器开关量接口，不但可以反映接点状态变化，并且可以反映直流电位变化。因此，应将收发讯机收讯输出接点、通道动作接点接到开关量。3 .故障录波器装置维护管理职责3.1 录波器装置专责人管理职责：3.1.1 掌握录波器原理、性能和调试、维修办法，定期巡视检查录波器运营状况，加强对运营人员培训，并制定现场运营规程。3.1.2 定期检修和维护录波器，如发现缺陷及时解决。3.1.3 向运营人员或直接向调度部门报告录波打印报告分析成果。3.1.4 录波图编号登记保存。3.1.5 定期对录波器进行下列检查：3.1.5.1 动作记录与否齐全。3.1.5.2 启动时间校核2倍负序电压定值10ms2倍零序电流10ms3.1.6 每年校验录波器后，应保存原则采样值录波图1套，详细注明每条线代表量和比值，以及CT、PT变比，开关量所代表接点。3.2 运营人员职责：3.2.1 运营值班人员，每班都应结合巡回检查，对运营中故障录波器进行外部检查 3.2.2 外部检查内容：3.2.2.1 直流电源与否正常。3.2.2.2 注意装置与否已死机，磁盘与否存满，信号与否正常，打印纸与否充分。应及时告知故障录波器专责人进行解决。3.2.3 建立录波器运营记录簿，由运营人员进行填写及保存，重要记录每次起动因素、时间，运营中发现问题与解决状况。3.2.4 每次事故后，现场运营值班人员应将录波器动作状况报告调度，并及时告知专责人尽快打印录波图。3.2.5依照运营规程及专责人命令进行投入和停运故障录波器操作。4 .录波图分析管理4.1 录波图分析报告要登记在专用本上，妥善保管，录波数据以电子版保存。分析报告应涉及下述内容：4.1.1 发生故障、异常时电网运营方式和系统潮流分析以及我司机组运营状况。4.1.2 保护装置动作状况和开关跳、合闸状况。4.1.3 故障因素分析。4.1.4 录波图分析成果，录波线名称、比例尺、波形、幅值、CT、PT变比，开关量所代表接点。4.1.5 分析报告应写明故障发生年、月、日、时、分，故障类型、故障相别、故障演变过程。5.录波器动作评价5.1 故障录波图应由继电保护机构进行评价。录波完好次数， 应评价次数。5.2 录波器动作评价次数按下列规定记录：5.2.1 与故障点连接近来有敏捷度录波装置必要进行评价。5.2.2 因系统振荡或区外故障，开关误跳闸引起录波器动作，按调度部门规定，报送录波图并对录波图进行分析，对录波器进行评价。5.2.3 装于母线录波器按台记录动作次数。5.3 录波评价应按部颁原则进行：5.3.1 录波器对的动作，其动作速度符合技术规定。5.3.2 录波波形持续、完整、齐全。5.3.3 录制图应清晰，可作故障分析根据。5.3.4 录波图应及时报送关于部门。5.4 下列状况可不做评价：5.4.1 录波器在中调批准检修维护时，系统发生故障：5.4.1.1 定期检查：每年一次，时间不超过3天。5.4.1.2 所有检查：三年一次，时间不超过7天。6.关于录波器报表规定6.1凡属评价范畴录波器动作，应填写录波器动作分析报表，连同录波图报总调继电保护科，同步还要在继电保护和安全自动装置动作记录报表中阐明动作状况和评价根据，以便记录完好率。6.2 故障元件所连接母线上录波器动作后，特别是发变组主系统、220KV系统故障，应尽快打印故障报告。把重要状况（故障时间、类型、相别、电流、电压和故障持续时间以及保护跳闸状况等），及时报告公司关于部门，作为分析、解决事故根据，并且普通在25天以内向中调上报正式报表。6.3 主系统发生故障，除故障元件两侧录波器必要进行评价外，相邻线路故障录波器动作，录波图除因分析事故需要，按中调告知规定报
