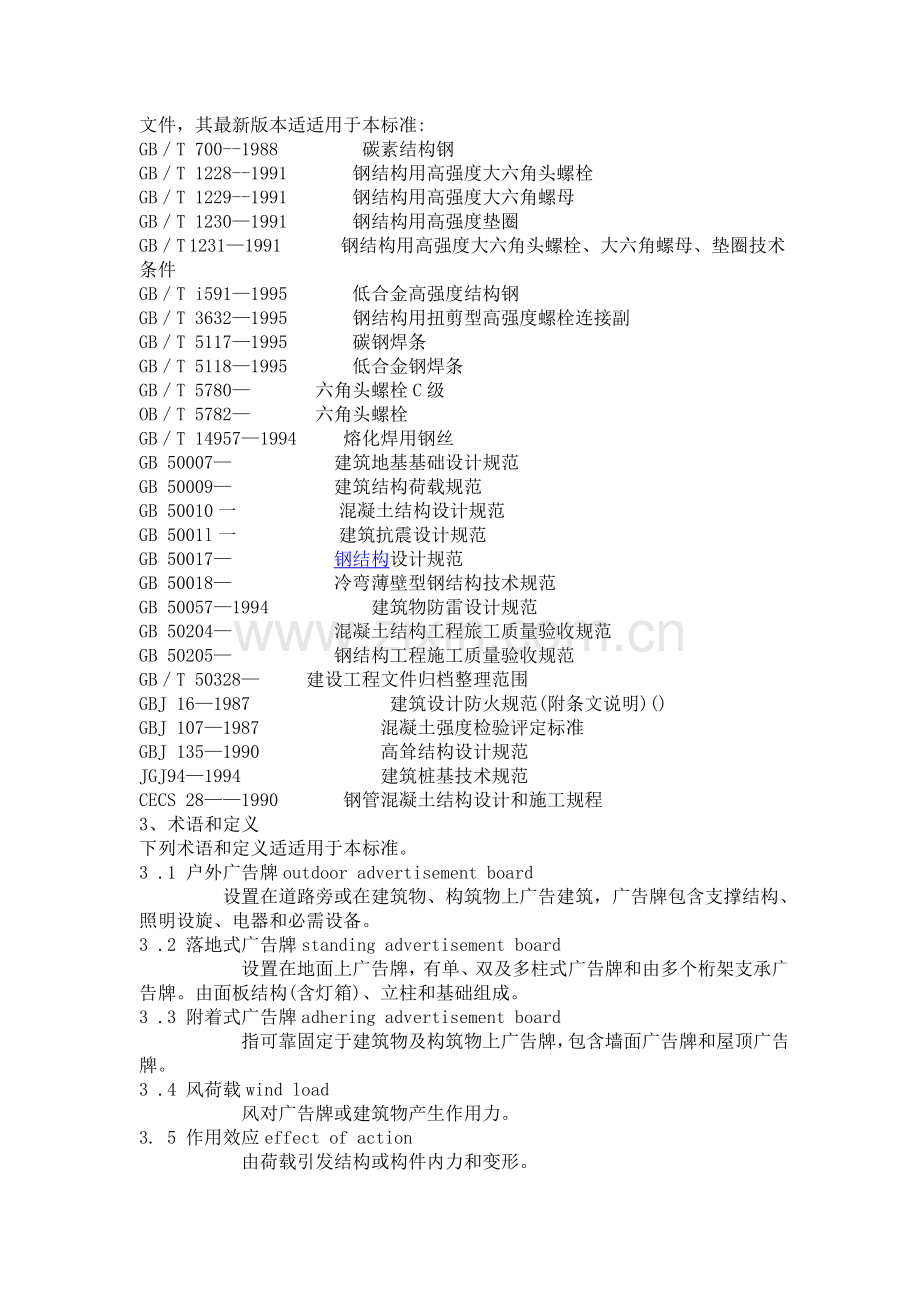

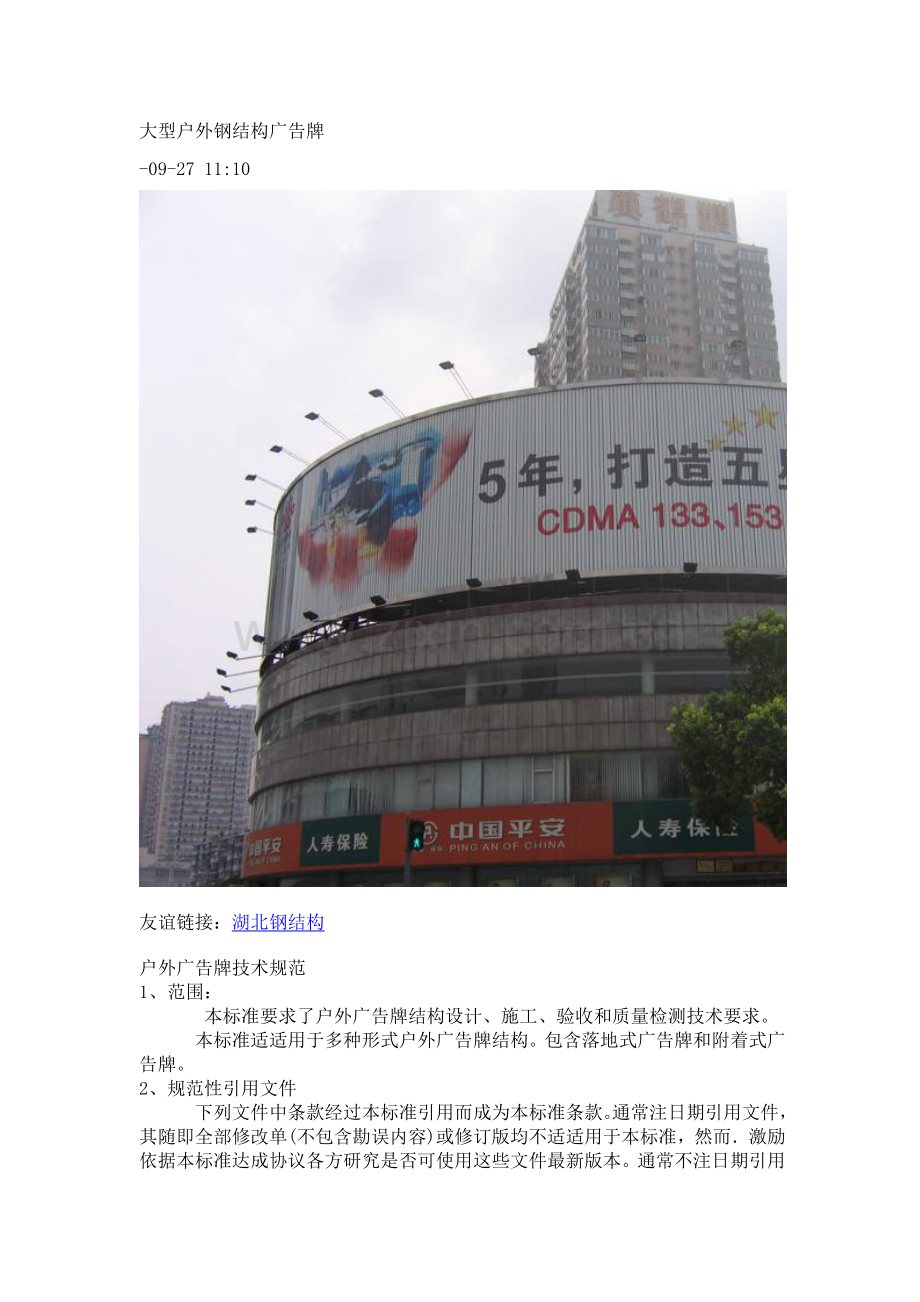

大型户外钢结构广告牌-09-27 11:10友谊链接：湖北钢结构户外广告牌技术规范1、范围： 本标准要求了户外广告牌结构设计、施工、验收和质量检测技术要求。 本标准适适用于多种形式户外广告牌结构。包含落地式广告牌和附着式广告牌。2、规范性引用文件 下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单(不包含勘误内容)或修订版均不适适用于本标准，然而激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准:GBT 700-1988 碳素结构钢GBT 1228-1991 钢结构用高强度大六角头螺栓GBT 1229-1991 钢结构用高强度大六角螺母GBT 12301991 钢结构用高强度垫圈GBT 12311991 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GBT i5911995 低合金高强度结构钢GBT 36321995 钢结构用扭剪型高强度螺栓连接副GBT 51171995 碳钢焊条GBT 51181995 低合金钢焊条GBT 5780 六角头螺栓C级OBT 5782 六角头螺栓GBT 149571994 熔化焊用钢丝GB 50007 建筑地基基础设计规范GB 50009 建筑结构荷载规范GB 50010一 混凝土结构设计规范GB 5001l一 建筑抗震设计规范GB 50017 钢结构设计规范GB 50018 冷弯薄壁型钢结构技术规范GB 500571994 建筑物防雷设计规范GB 50204 混凝土结构工程旅工质量验收规范GB 50205 钢结构工程施工质量验收规范GBT 50328 建设工程文件归档整理范围GBJ 161987 建筑设计防火规范(附条文说明)()GBJ 1071987 混凝土强度检验评定标准GBJ 1351990 高耸结构设计规范JGJ941994 建筑桩基技术规范CECS 281990 钢管混凝土结构设计和施工规程3、术语和定义下列术语和定义适适用于本标准。3 .1 户外广告牌outdoor advertisement board 设置在道路旁或在建筑物、构筑物上广告建筑，广告牌包含支撑结构、照明设旋、电器和必需设备。3 .2 落地式广告牌standing advertisement board 设置在地面上广告牌，有单、双及多柱式广告牌和由多个桁架支承广告牌。由面板结构(含灯箱)、立柱和基础组成。3 .3 附着式广告牌adhering advertisement board 指可靠固定于建筑物及构筑物上广告牌，包含墙面广告牌和屋顶广告牌。3 .4 风荷载wind load 风对广告牌或建筑物产生作用力。3. 5 作用效应effect of action 由荷载引发结构或构件内力和变形。4、户外广告牌分类4 .1 落地式广告牌4. 2 附着式广告牌 附着式广告牌包含墙面广告牌和屋顶广告牌。4 .2. 1墙面广告牌 由面板结构、建筑物或构筑物墙体及连接部件组成。4 .2. 2屋顶广告牌 由面板结构、支承体系和连接部件组成。5、户外广告牌设计5 .1 通常要求5. 1. 1本标准采取以概率理论为基础极限状态设计法以可靠指标度量结构构件可靠度，用分项系数设计表示式进行计算。5 .1. 2承重结构应按承载能力极限状态和正常使用极限状态进行设计；全部结构或构件应进行承载力计算计算时采取荷载设计值；对使用上需控制变形值结构或构件，应进行变形验算。验算时采取对应荷载标准值。5. 1. 3户外广告牌结构安全等级可分为三级： a)设置年限及以上户外广告牌，其安全等级为一级； b) 设置年限超出5年户外广告牌，其安全等级为二级； c)设置年限不超出5年户外广告牌，其安全等级为三级。5.1.4户外广告牌结构构件承载力设计，应采取下列极限状态设计表示方法：r0SR.(1)R=R(f,f，ak).(2) 式中： r0结构构件关键性系数，对安全等级为一级广告牌取111.2对安全等级为二级广告牌取大于1.0,对安全等级为三级广告牌取大于0.9; S不考虑地震作用时荷载效应组合设计值； R结构构件承载力设计值； Fc,f一混凝土、钢材强度设计值； ak几何参数标准值。5.1 .5 对正常使用极限状态，结构构件应分别按荷载效应标准组合和准永久组合进行验算，并确保变形不超出对应要求值。荷载效应标准组合和准永久组合应按GB 50009和GB 50011要求进行计算。5. 1 .6 对附着式广告牌，在设计之前应对原建筑物或构筑物进行结构检算，对附加广告牌后结构安全性做出评定。5 .1. 7 户外广告牌设置应考虑城市计划、市政公用设施现实状况、周围环境和建成后维护条件。5. 1 .8 户外广告牌造型应和周围环境协调。5. l .9 户外广告牌防火，应符合GBJl6相关要求。5 .1 .10 户外广告牌设计应委托含有建筑设计乙级及以上资质设计单位负担。5. 2材料5 .2. l 户外广告牌结构钢材选择，应符合GB 50017要求。5. 2. 2采取牌号为Q235、Q345钢材时，其性能应分别符合GBT 700和GBT 1591要求。5.2. 3 户外广告牌结构钢材采取冷弯薄壁型钢，应符合GB 50018相关要求。5.2. 4 手工焊接采取焊条，应符合GBT 5117或GBT 5118要求。选择焊条型号应和主体金属强度相适应。5.2. 5 自动焊接或半自动焊接采取焊丝和焊剂，应和主体金属强度相适应。焊丝应符合GBT 14957要求。5. 2.6一般螺栓应符合GBT 5780和GBT 5782要求。5. 2.7高强度螺栓应符合GBT 1228、GBT 1229、GBT 1230、GBT 1231或GBT 3632、G13T 3633要求。5. 2. 8混凝土强度等级、力学性能指标和质量标准应分别符合GB 50010和GBJ 107要求。5.2. 9 当户外广告牌结构选择钢管混凝土作立柱时，钢管混凝土结构可采取一般混凝土，其强度等级不应低于C30。5 .2.10当采取其它新材料时，应符合现行相关标准要求。5. 3荷载5. 3. 1作用在户外广告牌结构上荷载分为永久荷载和可变荷载。5 .3. 1. 1永久荷载有结构自重、附着物重、水浮力、落地广告牌土重、土压力或地基变形对结构承载力影响。5.3 .1. 2可变荷载有风荷载、裹冰荷载、常遇地震作用荷载、雪荷载、安装或检修荷载、温度改变等。 ：5. 3 .2 作用在户外广告牌上荷载应按GB 50009要求采取。5 .3. 3 户外广告牌设计，应依据可能同时出现作用荷载，选择下列荷载组合： a) 组合I：可变荷载和永久荷载组合。 b)组合1I：施工阶段，应依据可能出现施工荷载(如结构自重、脚手架、材料机具、人群、风力等)进行组合。 c) 组合：重力荷载和地震作用荷载相组合。5 .3 .4 水浮力计算应符合下列要求5 3 .4. 1 在透水性地基上广告牌基础，当验算稳定时，应采取设计水位浮力；当验算地基应力时，仅考虑低水位浮力，或不考虑水浮力。5. 3 .4. 2 基础嵌入不透水性地基时。可不考虑水浮力，、5 .3. 4. 3 当不能肯定地基是否透水时，应以透水或不透水两种情况和其它荷载组合，取其最不利者。 注：低水位系指枯水季节常常保持水位。5. 3. 5作用在户外广告牌结构上高度z处单位面积风荷载标准值w。按下式计算： Wk=gzszW0(3)式中：wk风荷载标准值(kNm0)wo基础风压(kN一)；gz高度z处阵风系数；s风载体型系数；z高度z处风压高度改变系数。5. 3. 6落地广告牌结构应考虑由脉动风引发风振影响，当结构基础自振周期小于0 25s时，可不考虑风振影响。建筑墙面上广告牌宜和建筑物一体考虑风振影响。建筑物屋顶上广告牌除应和建筑物一体考虑风振影响外，还要独立考虑广告牌本身基础自振周期来检算其风振影响。5. 3. 7地震作用计算可参考GB 50011要求进行。5. 3. 8北京地域户外广告牌结构必需进行抗震设计，尤其是高层、多层建筑屋顶广告牌和墙面广告牌应和建筑物同时考虑地震作用。对于广告牌悬挑衍架、悬臂梁等外伸结构，还应考虑竖向地震作用。5. 3 .9在地震设防烈度分别为7度、8度时，对于地基静承载力标准值分别大于80 kPa和100 kPa，且高不超出25m落地广告牌结构，可不进行截面抗震验算，仅需满足抗震结构要求。5. 3. 10裹冰荷载取值可参考GBJ 135要求。5 .4户外广告牌结构设计5. 4. 1户外广告牌结构，除本标准有特殊要求外，应符合GB 50017相关要求。户外广告牌立柱采取钢管混凝土结构时，应符合cEcs28相关要求。5 .4. 2 户外广告牌应进行多种荷载组合下强度、刚度、稳定和施工应力验算。同时，应满足结构要求和工艺要求。5 .4 .3应注意所选结构有利于养护维修。5. 4. 4结构设计5 .4 .4. 1落地式广告牌结构做成单柱横梁式或双斜柱式结构时，可按悬臂梁结构进行分析。5 .4 .4 .2附着式广告牌钢结构做成平面桁架或空间桁架结构时，其结构分析按平面桁架或整体空间桁架进行分析。5. 4. 4.3广告牌结构做成框架、拱架或网架结构时，均可根据结构力学方法进行构件或整体分析。5 .4. 4. 4面板结构由面板及纵横梁组成，支撑结构由悬臂粱、悬臂桁架或空间桁架、网架组成，全部组成构件应形成几何不变体，并经过计算确保其强度、刚度和稳定性。3 .4. 5结构要求5.4. 5 .1 户外广告牌钢结构选型、部署和结构应便十制作、安装、维护并使结构受力简单明确，降低应力集中。户外广告牌钢结构关键承受风荷载，宜采取空腹结构努力争取降低受风面积。5.4.5.2暴露在室外环境中广告牌采取型钢(钢管、槽钢和扁钢)最小壁厚不得小于3 mm,采取圆钢直径不宜小于10 mm,焊接结构角钢不宜小于454或L56364，螺栓连接角钢不宜小于L505。5.4 .5 .3户外广告牌结构应依据结构形式及其所受荷载设置可靠支撑系统，确保结构整体性。5.4. 5. 4 由纵梁和横梁组成广告牌面板，必需部署。纵向和横向支撑。纵向支撑可部署在面板上下，横向支撑可部署在左右两端，假如面板较长，则还应在中间增横向支撑5.4.5.5支撑面板撑架需要考虑侧向稳定，在多道撑架之间需要部署纵、横支撑，以确保撑架侧向稳定和厂告牌整体稳定。5.4.5.6当户夕卜广告牌面板采取膜结构时，膜结构设计应满足膜结构设计标准要求。膜布面和户外广告牌结构连接应牢靠可靠。膜布面牢度、强度应达成国家现行相关标准要求。5. 4. 6变形要求5.4.6.1 落地式广告牌钢结构，在风荷载(标准值)作用下，结构顶点水平位移不应超出该点离地高度1/100，栋梁许可度为L/150（L为栋梁跨度）。5.4.6.2墙面式广告牌钢结构，在风荷载(标准值)作 用下，悬臂梁许可挠度为L150(L为悬臂长度)。 “5.4.6.3屋顶式广告牌钢结构，在风荷载（标准值）作用下，立柱和横梁许可变形和落地式广告牌钢结构要求相同5.5基础和连接部件设计 。5.5.1户外广告牌地基和基础设计，除本标准有特 殊要求外，可采取GB 50007.5.5.2户外广告牌基础应避开地下管线，其间距必 须满足相关管线安全距离要求。 5.5.3落地式广告牌基础选型。应依据建设场地土 条件和结构要求确定。地基、基础均应进行强度计算（包含抗.抗拔、抗弯和抗倾覆)。必需时还应进行地基抗滑稳定验算。5.5.4当基础处于地下水位以下时。应考虑地下水对基础及覆浮力作用，并确定地下水对基础有没有侵蚀性及进行对应防侵蚀处理。 5.5.5当地基软弱土层较深厚，上部荷载大而集中， 采取浅基础已不能满足落地式广告牌结构对南基载力和变形要求时可考虑地基处理或采取桩基础。桩基础计算可按JGJ 94要求进行5 .5 .6广告牌钢结构和混凝土结构之间应采取专用预埋件连接，严禁采取摩擦型膨胀螺栓锚固。当确无条件设置专用预埋件时，应采取其它可靠连接方法,但必需经过受力计算和试验验证，以确保安全。 5. 5. 7对于附设在楼面和墙面上广告牌钢结构，当采取螺栓或焊缝和原房屋结构连接时，应对连接螺栓或焊缝按结构整体抗倾覆进行计算。螺栓或焊缝计算应力不应大于承载力设计值75。5 .5.8广告牌和墙面连接部件5.5.8 .1 墙面广告牌应附设在房屋或构筑物墙面上,应确定或验算房屋或构筑物墙面能可靠地承受广告牌传输力，并有必需安全贮备。5 .5. 8. 2墙面广告牌连接部件可用焊接、螺栓或锚栓和墙面柱或梁中预埋件连接，也可采取质量合格化学锚栓和植筋连接，严禁采取摩擦型膨胀锚栓连接。5. 5.8.3墙面广告牌连接部件和房屋或构筑物墙面连接，应按正常内力20倍验算安全性，且应采取方法严防高空坠物。5.5.8.4 支承螺栓或锚栓混凝土埋置深度应达成(3040)d(d为螺栓直径)，锚栓安装应满足所用产品技术要求。当埋置深度不够时，应采取螺栓对穿夹板连接方法，同时还应有足够厚度混凝土保护层。5. 5. 9广告牌和屋顶连接部件5 .5. 9 .1屋顶广告牌连接部件部署应和屋顶柱网部署相协调，应能直接负担广告牌结构传来压力、拔力和剪力。5. 5 .9 .2屋顶广告牌可用焊接、螺栓或锚栓和屋顶梁或柱中预埋件连接，并应可靠地将广告牌支座承受荷载分散传输至下部结构。5. 5. 9. 3屋顶广告牌连接部件严禁采取摩擦型膨胀螺栓连接，可采取质量合格化学锚栓和植筋连接。5. 5 .9. 4 支承螺栓或锚栓混凝土埋置深度应达成(3040)d(d为螺栓直径)，锚栓安装应满足所用产品技术要求。当埋置深度不够时，可采取和梁、柱钢筋焊接方法处理，同时应有足够厚度混凝土保护层。5 .6防雷和接地5 .6. 1 户外广告牌结构防雷等级应按其安装位置，依据GB 50057要求确定。5. 6. 2户外广告牌结构防雷装置(包含接闪器、引下线、接地装置、过电压保护及其它连接导体)应依据所处防雷环境进行设计。防雷设计中必需含有预防直接雷、感应雷和雷电波侵入方法。5. 6. 3 当户外广告牌安装在高层建筑屋顶或外墙上时，其防雷装置可结合建筑防雷接地系统进行设计。5. 6. 4 户外广告牌钢结构框架、金属面板等可作为防雷装置接闪器、引下线，但必需和屋顶和墙面避雷带、避雷网、引下线多处焊接连接。5. 6. 5独立户外广告牌，除安装在受保护避雷带、避雷网内外，其钢结构框架、金属面板、钢结构柱体均应可靠接地。5. 6 .6户外广告牌结构接地系统应形成等电位联结。5.7户外广告牌照明和用电5. 7. l户外广告牌照明应符合相关技术标准。5.7 .2户外广告牌灯具、电线、电器应符合露天安装工程技术规范。5. 7.3户外广告牌用电配线不得明敷于地面。5. 7. 4户外广告脾应根据明产品要求配线。软线和无护套电缆应在导管、线槽或能确保起到等效防护作用装置中使用。5. 7 .5导管、线槽敷设应整齐牢靠。线槽内导线横截面总面积不应大于线槽横截面净面积60；导管内导线横截面总面积不应大于导管横截面净面积40；软管固定间距不应大于1m，端头固定间距不应大于01m。6、户外广告牌施工6. l通常要求6. l. l户外广告牌施工应做到精心、安全、优质、文明。6. 1. 2户外广告牌工程施工前，应编制施工方案，并按施工方案进行施工。6. l. 3 户外广告牌施工进行工序检验，当上道工序合格后，下道工序方可施工。6. 1. 4户外广告牌施工所用材料必需含有质量确保书。6. l .5户外广告牌结构，除本标准有特殊要求外，应符合GB 50205、GB 50204和cEcs 28相关要求。6. 1 .6户外广告牌旎工和监理应委托含有对应资质单位负担。6. 2基础和支座6. 2 .1施工前应对地下管线及地下设施做充足调查核实，核实无误后方可施工。6. 2 .2开挖基坑前应具体调查基坑开挖对周围建筑物安全影响，并应采取对应预防方法。基坑顶有动载时，坑顶和动载间最少应有1m宽护道。若工程地质和水文地质不良或动载过大，应加宽护道或采取加固方法。当坑壁不能确保稳定坡角时，基坑壁应采取支撑护壁或其它加固方法。6 .3户外广告牌钢结构构件制作6. 3. 1 构件放样和号料，应依据工艺要求预留焊接收缩量及加工余量。样板尺寸和样板上任意两孔距及孔心偏离各许可偏差为+-0 5mm。 6.3.2钢管构件两端相贯线断面沿周向相对扭转不应大于2 0mm。 6 .3.3零件切割线和号料线当采取手工切割时，许可偏差不超出20mm。 6. 3.4 构件组装前应将连接表面及沿焊缝每边30mm50 mm范围内铁锈、毛刺和油污等清除洁净。6. 3. 5构件制作完成后，应按施工图要求和本标准要求，对成品进行检验验收。构件外形和几何尺寸许可偏差应符合下列要求。 a)构件长度偏差不应超出2 mm。 b)构件整体弯曲度不应大于L1000，且小于3 mm；局部弯曲度不应大于L750，且小于2 mm. c)构件上节点板在平面内偏移不应大于1 .5 mm；节点板在平面外偏移不应大于10 mm；节点板上螺栓孔偏移不应大于1.0mm；节点板上螺栓孔和基准线距离偏移为1.5mm。6. 3.6钢结构广告牌钢构件必需进行防腐处理。6. 3 .7钢结构除锈质量分为三级，并应符合表1要求。表1除锈质量等级表等级 除锈方法 质量标准1 喷钢矿砂或石英砂除锈 钢材表机露出金属色泽2 喷砂抛和酸洗 钢材表面露出金属色泽3 通常工具清除（钢铲.钢刷） 钢材表面存留少许轧制表皮注：1级和2级用于出厂检验，3级用于补涂时除锈处理。6. 3. 8钢构件防腐采取油漆时，宜做到2底3面和面漆配套使用。6.4户外广告牌结构安装6. 4. l 运输吊装前应制订技术方案，有明确构件吊装方法和安全方法。6. 4. 2钢结构广告架安装前应对定位轴线、基础轴线、预埋件位置和标高进行检验。基础混凝土强度达成设计要求，基础周围回填扎实完成，基础轴线标志和标高基准点正确、齐全。6 .4. 3基础和地锚许可偏差符合表2要求。6. 4 .4 广告牌钢结构构件装卸、运输及码放过程均不得损坏，并预防搬动中构件发生变形。6 .4. 5 当构件必需在工地进行制孔，安装时螺孔不应采取气割扩孔。6 .4 .6钢结构广告架安装前，应对钢构件质量进行检验,钢构件变形、缺点超出许可偏差时，应进行处理。6. 4 .7墙面广告牌和屋顶广告牌安装过程必需采取可靠保护方法，不得损坏房屋结构、防水层及其外装修。6 .4. 8为确保施工人员安全，屋顶广告牌和高层建筑墙面广告牌安装人员高空作业时必需采取对应安全防护方法，六级风以上不得施工。6. 4. 9采使用方法兰盘连接节点，法兰接触面贴合率不低于70，用0.3mm塞尺检验插入深度面积之和不得大于总面积30，边缘最大间隙不得大于1.0mm 表2基础和地锚许可偏差项次 项 目 许可偏差 备 注1、支承面(混凝土柱墩) 标高2 0mm水平度11000 2、芰承表面(法兰盘端面) 标高!l 5mm 且小于3mm水平度1500 3、地锚位置扭转偏差 !l 00mm 4、地锚法兰对角线偏差 L1500，且10mm L对角线距5、地锚相邻柱脚间距偏差 “1500，且10mm b柱脚间距6、地锚伸出法兰长度7、地锚螺纹长度 L。10mm L一设计螺纹长度6 .4 .10安装焊缝质量应符合设计要求，全部现场焊缝应按3级焊缝进行检验，检验合格后方可进行防锈处理。6. 4 .11安装螺栓质量应符合设计要求，受拉一般螺栓紧固后(必需采取双螺母或用弹簧垫片防松)，螺杆外露长度可为(23)丝扣。6.4.12整个结构校正后，全部螺栓均应采取力矩扳手俭查拧紧度。6 .4 .13钢结构广告架关键构件安装就位后，应立即进行校正、固定，当日安装钢构件应形成稳定空间体系。6. 4. 14结构安装完成后，应检验安装质量。安装许可偏差应符合表3要求。表3广告牌结构梁、柱安装许可偏差项次 项 目 许可偏差 备 注 1 立柱垂直度偏差 Hn000 H一立柱高度2 横梁水平度偏差 LJl000 L一横粱跨度7、过 户外广告牌工程验收7.l中间验收7.l .l下列工程必需进行工程中间验收： a) 广告牌基础开挖后，在浇筑混凝土前 b) 基础和连接部件施工完成； c) 广告牌钢结构构件出厂之前；d) 在安装现场组装完成，整体吊装前。7.1 .2中间验收由监理单位和施工单位参与，联合检验验收并出具书面说明。7.1.3验收时应对被验工程进行全方面检验，对照旋工图和本标准要求进行。7.2完工验收7 .2. 1工程完工验收应由建设单位主持，施工单位、监理单位和设计单位参与，完工验收汇报应由相关方签字，并按要求存档。7.2.2户外广告牌结构工程质量必需符合本标准和相关技术规范要求。7.2.3完工验收应提交下列文件： a)广告牌结构设计图和设计变更文件； b)在安装过程中，所达成洽商文件； c)中间验收资料。7. 2. 4工程完工后，施工单位应在两个月内向建设单位提交工程完工文件o7 .2. 5完工文件内容及份数应符合GBT50328要求。8、户外广告牌结构维护和检定8. 1维护8. 1 .1日常维护 a)户外广告牌结构防腐保养每十二个月最少进行一谈发觉有锈蚀、油漆脱落、龟裂和风化等现象应进行基底清理、除锈、修复和重新涂装。b)构件连接点(焊缝、螺栓和锚栓)每十二个月最少检验一次，发觉焊缝有裂痕和节点松动，应立即修补及紧固。c)对照明、供电、电器控制设备应定时维护。确保用电安全，确保不发生漏电和不亮灯现象。对灯光照明应做到即坏即修。8 .1. 2特殊季节保养a)在大风频发季节前，应对户外广告牌结构进行检验和维护，关键是结构强度、刚度、结构节点、连接焊缝、螺栓和地脚螺栓。b)大风季节应对户外广告牌板面连接牢靠程度进行检修和加固处理。对薄膜结构广告画面应对其牢靠度、风化、老化程度进行检修和加固。钢绳绑扎要牢靠可靠。c)大风季节和雨季前，应检验避雷设施和电器安全保险设置，确保正常安全使用。8 .2检定8. 2. l户外广告牌质量检测应委托含有资质专业检测单位进行。8. 2. 2户外广告牌结构应定时检定，以确保在设置年限内安全使用，户外广告牌结构完工验收满两年后应每十二个月检定一次。8. 2. 3户外广告设施检验、检测内容为： a)广告牌结构安全检测包含强度、刚度和稳定性. b)钢结构防腐及外观节点连接； c)基础和连接部件； d)电器和避雷设施。 对检测、检验发觉问题，要制订整改方法，应进行整修或拆除
