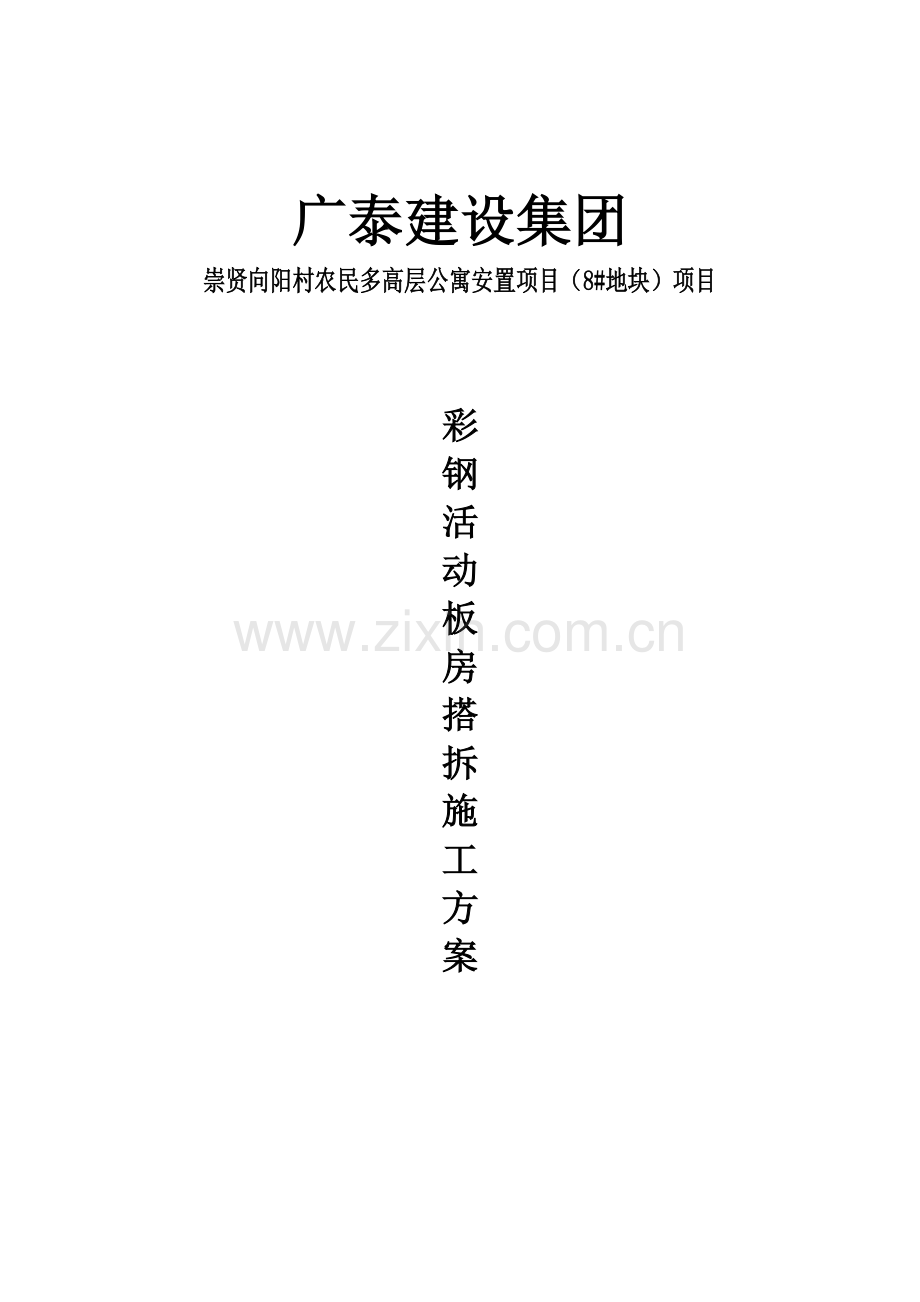

广泰建设集团
崇贤向阳村农民多高层公寓安置项目（8#地块）项目

彩
钢
活
动
板
房
搭
拆
施
工
方
案

目 录

1 工程概况
2 编制依据
3 活动房平面部署
4 基础结构结构
5 安装材料进场验收
6 施工前准备
7 施工程序
7．1 夹芯彩钢板活动房
8 安全、防火要求
9 防台、防汛方法
lO 检验、验收及使用
11 拆除
12 结构计算书
13 活动房验收检验表

1 工程概况
一、工程概况
崇贤向阳村农民多高层公寓安置项目（8#地块）工程，在 余杭区崇贤街道  ，由余杭新农村建设投资兴建，建学建筑和工程设计所设计，浙江五洲建设管理监理。建筑面积为 126434.23 ㎡。建筑总高度为 58.2 米。
办公楼包含建设、监理、施工等单位日常办公开会， 2层9间夹芯彩钢板活动房。层高平均为为3m。民工宿舍搭设2层30间、食堂搭设单层7间
2 编制依据
2．1 国务院令 第393条 建设工程安全生产管理条例
2．2 DGJ08一114— 临时建(构)筑物应用技术规范
2．3 JGJ46— 施工现场I临时用电安全技术规范
2．4 JGJ80—91 建设施工高处作业安全技术规范
2．5 GBJ68—84 建筑结构设计统一标准
2．6 GBJl7—88 钢结构设计规程
2．7 CECS一102 门式钢架轻型房屋钢结构技术规程
2．8：DBJ08—68—97 轻钢结构规程
2．9 TGT81—91 建筑钢结构焊接规程
2．10 GBJll一89 建筑抗震设计规范
2．1l GB一50018 冷弯薄型钢结构技术规程
2．12 GB50205 钢结构工程施工质量验收规范
2．13 GBJl6 建设设计防护规范

3 活动房平面部署（附图）
4 基础结构结构
4．1 基础宽度为370mm、深度300mm；
4．2 垫层为100mm厚素砼；
4．3 砖条形基础宽度为370mm～240mm、厚度300㎜；
4. 4 200宽四面设置排水沟坡向马路雨水井，坡度为1%，最低深度为150。
5 安装材料进场验收
5．1 关键轻钢结构原材料应有质量确保书，结构构件出厂合格证实书；
5．2 彩钢、铝合金、膨胀螺栓等连接材料产品质量合格证实书，表面不得锈迹、污斑、麻点、划痕等；
5．3 夹心板必需注明厂家、名称、规格及生产日期。

6 施工前准备
6．1 施工前应认真组织相关技术、施工人员进行图纸；会审和技术交底。
6．2 查看现场三通一平情况，对现场生活用水、污水排放等确保通畅，多种构件及板材堆放场地应高出路面lOcm，以防积水，
6．3 依据本工程实际施工需要，现场需接通380V和220V电源，计算好所需要足够电源线，作好分配电箱接电工作。
6．4 确定送货车辆行进路线及材料进场后堆放场地，以确保道路通畅、不影响施工为准。
6．5 对土建基础平面尺寸及水平进行测量、复核，确保工程施工顺利进行。
7 施工程序
7．1．1 工程施工工艺步骤
依据图纸要求及彩板楼房特点，拟订本工程安装工艺步骤程：材料出厂验收→材料进场、复查构件制作质量→钢架安装→螺栓固定→外墙彩板安装→内墙→顶板→封檐板安装→门窗安装→安装工自检→交工验收。
7．1．2 基础复查
依据图纸及设计要求为依据，进场后安装工对基础尺寸要进行复查。其验收内容关键包含：基础中心位移偏差，基础标高偏差，预埋件位置偏差，间距、跨距复查及基础外观等其它质量指标检验认定。全部合格后方可进行下道工序。
7．1．3 钢架安装
构件进场要根据规范要求要求进行清点、检验、验收和堆放，对因运输损坏变形构件立即反应提出书面汇报，不合格构件决不许可施工安装。
钢架安装时桁架尺寸进行复查校对，全部合格后方可进入下道工序。
7．1．4 墙板安装
钢架安装完工，进行地槽安装，∮6㎜铁胀钩间距为600㎜，铝铆钉固定问距为300㎜。
7．1．5 彩钢夹芯板安装完工后，进行门窗及扣板安装。
7．1．6 全部工序全部完工后进行复查自检，清理场地，组织完工验收合格后移交钥匙，交付甲方使用
8 安全、防火要求
8．1 基础强度必需达成75％以上方可进行构件安装；
8．2 安装活动房前，要对作业人员进行安全教育、及安全技术交底；高处作业系好安全带；
8．3 安装作业中，必需按厂房说明书及专题施工方案进行；
8．4 轻钢制作安装本要求外，应符合《钢结构工程施工质量验收规范》fGB50205)；
8．5 钢夹心板、屋面板等必需符合国家相关要求、及按说明书进行安装；
8．6 屋面施工时，物料应妥善放置，工具应随手放人工具袋，物料严禁抛掷；
8．7 活动房生活用电安装应符合《施工现场临时用电安全技术规范》(JGJ46—)规范，采取明线套管敷设；
8．8 如遇有六级以上大风、大雾和大雨等恶劣天气时不得进行搭拆施工作业；
8．9 搭设区应设置安全标识、警戒线等；
8．10 易燃、易爆危险品仓库间距应大于25m；
8．11 走廊宽度不少于1．0m，
8．13 七间活动房每应配置二具灭火器。
9 防台、防汛方法
9．1 活动房设置防雷接地，符合JGJ46要求标准；
9．2 活动房四面及屋面进行扣件式钢管排架搭设，立杆间距不宜大于2m埋深地下，以防台风；
9．3 场地设置合理排水方法。
9．4 活动房选址避开强风口及工地低佳处。
10 检验、验收及使用
10．1 活动房隐蔽工程及搭设过程中，提供构件质量检验评定表做好检验统计，验收时做为资料提供；
10．2 对不符合标准，及安装中不规范等，立即采取整改方法，并做好验收统计；
10．3 搭设完成后，由搭设单位进行自检，合格后报使用单位，经使用总包单位验收确定符合使用条件后，方可投入使用；
10．4 在使用期间，要常常检验、维护。
11 拆除
11．1 应遵照谁安装谁拆除标准，由专业厂家进行，，严禁私自拆除；
11．2 凡超出安全使用期限，必需采取破坏性机械拆除，严禁作业人员进行人工拆除作业；
11．3 拆除区域设置警戒线，预防无关人员进入；
11．4 拆除作业应由上而下，按次序进行，作业人员应相互配合；严禁上下同时拆除，严禁先拆除隔墙板。
11．5 如遇有五级以上大风、大雾和大雨等恶劣天气时，不得进行拆除作业
11．6 拆除前应先拆除或切断在活动房内电源。
l1．7 相关人员登高作业系好安全带。
11．8 严禁在屋面板上行走、站立。
12 结构计算书（彩钢夹芯板组合房）

一、 本工程为临时民工住房和办公用房。采取彩钢夹芯板，轻钢结构件结构组成。基础为砼垫层，钢柱为薄壁矩型方管和角钢组合桁架梁承受楼面荷载。屋面100厚彩钢夹芯板，外墙板和隔墙板分别为75厚、50厚彩钢夹芯板，构件间用抽心铆钉和自钻自钉固定，间距3600mm。
1、 其设计为荷载值：
（1）屋面：静荷载： 0.15KN/㎡
（2）屋面：活荷载： 0.2KN/㎡
（3） 雪荷载： 0.2KN/㎡
（4） 基础风压： 0.55KN/㎡ 地面粗糙度类别B类
（5） 楼面静荷载： 0.75KN/㎡
楼面活荷载： 2.0KN/㎡
2、 结构用钢，钢材强度设计值。
（1） 抗压，抗拉和抗弯值：215 N/mm2
（2） 抗剪：125 N/ mm2
（3） 刨平顶紧后承压：325 N/ mm2
3、 焊缝连接强度设计值（焊接焊条均为E43型）
（1） 对接焊缝抗压：215 N/ mm2
（2） 对接焊缝抗拉：215 N/ mm2
（3） 对接焊缝抗剪：125 N/ mm2
（4） 角焊缝抗压，抗拉，抗剪：160 N/ mm2
4、 一般螺栓（C级）连接强度设计值。
（1） 抗拉，抗弯：170 N/ mm2
（2） 抗剪： 130 N/ mm2
5、 强度设计值折减系数。
（1） 单面连接单角钢：0.85
（2） 等边角钢：1.0
（3） 长边相连不等边角钢：0.25
（4） 薄壁型钢：0.7

二、 屋面板核校。
（1） 活动房屋面板均为100厚夹芯板，自重0.15KN/㎡
（2） 100厚夹芯板值：I=194cm4。I=4.9cm，w=38.8cm3，A=7.8cm2
（3） 无檩条屋面板设计值：屋面为0.5KN/ m2
（4） 核校其弯距值：活荷载×1.4+静荷载×1.2
由（3）得出屋面板线性荷载值为0.6KN/m
→总值0.5KN/ m2×1.2m×1.4+0.15KN/㎡×1.2m×1.2≈1.05KN/m
μ=ql/8
=1.05KN/m×（6.0m）/8
=4.73KN/m
∴α=μ/w
=4.73KN/m/38.8c m3
=12.2KN/c m2
∵（α）=21.5KN/c m2＞α
∵屋面板弯距值符合设计值。
（5） 屋面板挠度核校：
依据《钢结构设计规范》檩条挠度取值
V标=1/1200=3.3 cm
依据公式V实=（5×ql 4）/（384EI）-ql 4/（4EI）
=（5×0.78KN×(6.0m)4）/（384×2.06×10 7N/c m2×194cm4）-
(0.78KN×（1.2m）4)/（4×2.06×10N/c m2×194c m4）
=3.19cm
∵V标＞V实
∴屋面板挠度设计值合理。
三、 上层墙面板强度校核。
（1）依据计算作出墙面板最大压力为N压=4.493KN
上层墙面板夹芯板设计值为：I=109cm4，I=3.7cm，w=29.1cm3
Φ=0.5，A=7.8c㎡
杆件长细比为L/I=77
因为墙面板为硬质砼板，所以杆件长细比视其为支撑性整体，
λ实=77＜80
∴杆件长细比合理
（2）上层墙面板稳定性：
N屈=π2EA/φλ2
=π2×2.06×10 4KN/cm2×7.8c/0.5×772
=68.68KN
∵N屈＞N实=4.493KN
∴上层墙面板设计值合理
四、 楼面梁（桁架）校核
（1）依据规范计算得出楼面荷载值
2.0KN/ m2×1.4+0.75KN/ m2×1.2=3.7KN/ m2
楼面桁架梁其斜缀条为∠25*3角钢焊接，其斜度在40°~70°范围内，合乎规范。
缀条设计值为 I=0.82cm4,I=0.76cm,w=0.46cm3
∠=500mm,A=1.432
λ=I/I
=40.65＜80
∴缀条长细比合理
缀条距离 900/4=225cm＜40*1.23
∴缀条间距合理
(2)楼面梁(桁架)强度校核
桁架设计值 I=2290cm4,I=23.25cm,ω=97.45cm3 A=4.2cm2
依据楼面荷载值计算得出楼面桁架线性荷载值
3.7KN/ m2×0.9m=3.33KN/m
→M=ql 2/8=33.3KN/M(6.0m) 2/8
M=14.99KN/m
ō=M/ω
=149.90N/cm/97.45c m3
=1.53822N/cm2
=153.822N/m2
（ō）=215N/mm2＞153.822N/mm2
所以桁架强度设计值合理
(3)楼面桁架挠度值校核
V标=1/250
=2.4cm
V实=5ql 4/384
2.75×0.9=2.475kn/m
V实=5×2.475kn/m×(6.0m) 4/384×2.06×104 kn/cm2×2290cm2
=0.885cm
∵V实＜V标
∴楼面桁架设计值合理
五、 下层立柱校核
依据计算得出下层主柱最大压力
N=2.274+8.2125
=11.0865kn
下层立柱设计值I=173cm4
ω=34.62cm3 I=3.92cm A=11.25cm2
λ=L/i
=79.1
λ=79.1＜80
所以立柱长细比合理
N屈=π2EA/φλ2
=3.142×2.06×10 4KN×2.87/1.07×(108.01) 2
=46.69KN
∵N屈＞N实
∴下层立柱设计值合理
1、楼面框架校核
依据设计得出楼面框架线性荷载值
取值27.5562kn/cm
框架设计取I=5946.5c A=11c I=23.25 ω=253.04
<1>强度校核
μ=ql2/8
=27.56KN/m×（3.6m）2/8
=44.65KN/m
∴α=μ/w
=44.65KN/m/253.04cm3
=176.45KN/mm
∵（α）=215N/ m＞α
∵框架梁设计值合理。
<2>框架梁挠度校核
V标=1/250
=1.44cm
V实=5/384×ql 4/EXI
=5/384×27.5562kn/m×(3.6m) 4/2.06×104 kn/cm2×5946.5cm4
=0.492cm
∵V实＜V标
∴框架梁挠义设计值合理
六、 走廊挑梁校核
依据设计得出挑梁线性荷载
取值q=3KN/m
挑梁设计值I=926.2 A=14.85 ω=61.76
μ=ql2/2
=3×1.22/2
=2.16KN/m
∴α=μ/w
=2.16KN/m/61.76cm3
=34.97N/mm2
∵（α）=215N/ mm2＞24.28N/mm2
∴挑梁设计值合理
<2>挑梁挠度校核
V标=1/250=0.4cm
V实=ql 4/8EI
=3N/Mx1.24/8×2.06×104 cm×926.2cm4
=0.2822cm
∴V实＜V标
故挑梁挠义设计值合理
七、 楼面一般（C级）螺栓校核
框架梁和立柱之间为绞接
∵6=49.6/A
6=49.6/5XA2
6=49.6KN/5.6522
6=87.75N/mm2
∴（6）=＞（6）
故可
八、 横墙抗风效核
取出单元间计算可识其为悬臂构件
∵Wk=B2MsM2Wo
=1.0*0.9*1.0*70
=0.63KN/m
取值算宽度3.6米,计算高度Ho=3.1+2.85=5.95M,抗风深度Lm=6.0m
传到B点之抗风垂直度.
A:屋面板=0.11KN/m
B:基础自重=8.0KN
C:钢件重=0.3KN/m
D:墙面板=0.10KN/m
E:隔墙板=0.08KN/m
F:楼承板=1.25KN/m
Mg=0.11KN/㎡*3.6m*6m*6m*0.5+8.0KN*6.0m+0.3KN/㎡*3.6m*6m*6m*0.5
+0.1KN/㎡3.6*5.9m*6m+0.08KN/㎡*3.6m*6m*6m*0.5+1.25KN/㎡*3.6m*6m
*6m*0.5
Mg=173.5KN.m
有风引发时倾覆弯矩
M=0.63KN/㎡*3.6*5.952*0.5
=39.47KN.m
由屋面、墙面、横墙、楼面自重克制抗风底抗拒：
K=M 右/M左=173.5/39.47
=4.39
∵K＞1.5
∴“安全”稳定可靠。

13 动房验收检验表
单位名称
广泰建设集团
工程名称
崇贤向阳村农民多高层公寓安置项目（8号地块）工程
层数及层高
2层/1层
栋数及间数
5幢46间
序号
检验项目
检验内容
检验结果
1
方案
有没有搭拆方案，是否符合方案要求

2
产品合格证
生产单位有没有生产许可证，经营手册及相关许可证，有没有产品合格证

3
搭设单位
搭设单位有没有相关资质

4
屋架
屋架角铁焊接牢靠，不脱落无锈蚀

5
屋面板、墙板
有没有破损

6
立杆
立杆固定牢靠，无锈蚀

7
门窗、玻璃
门窗严密，玻璃完整无缺，无破损

检验验收意见及结论：

验收人： 验收日期： 年 月 日
整改方法：

方法制订人： 责任人： 日期： 年 月 日
复查意见：

验证人： 日期： 年 月 日
