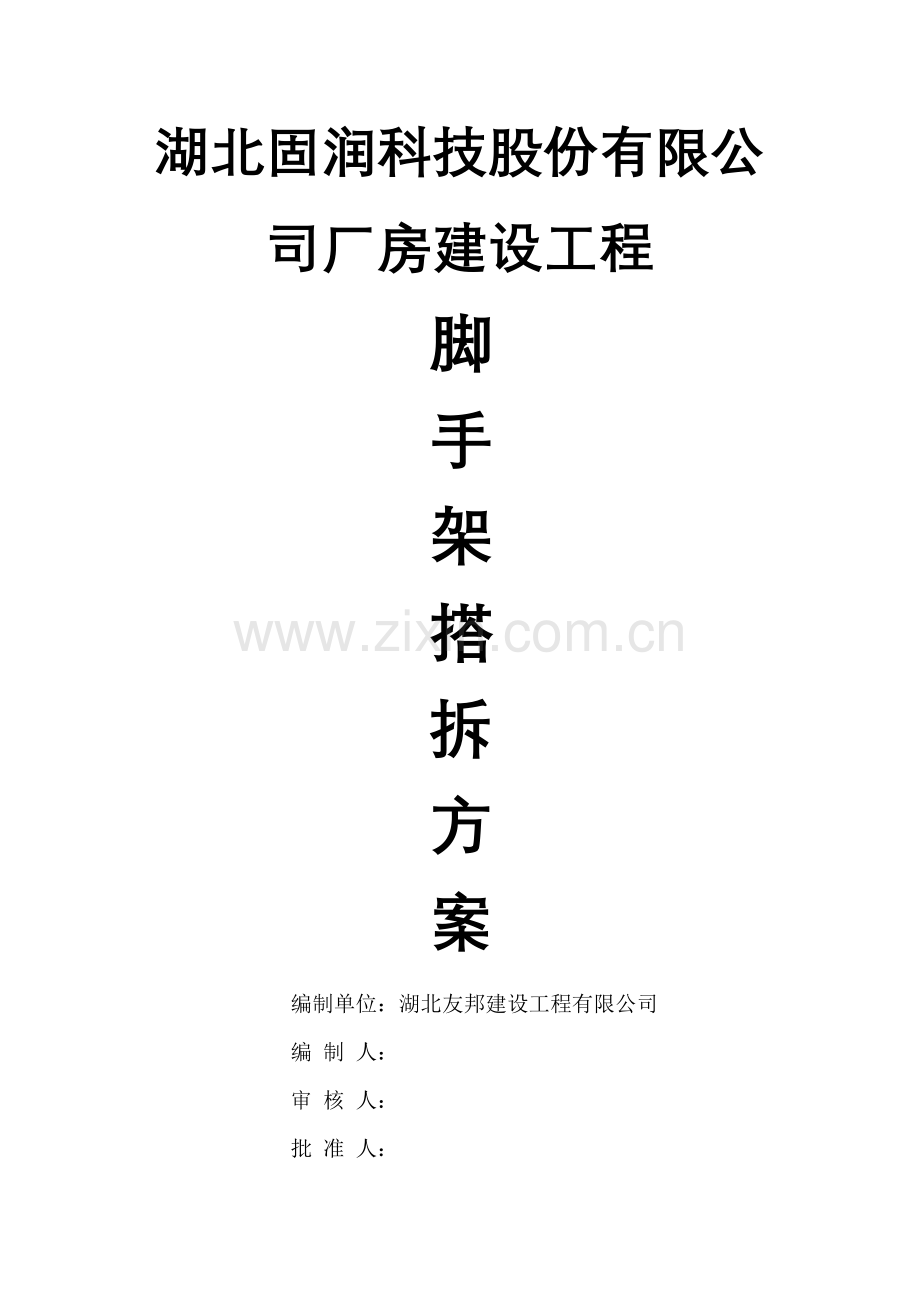

脚手架搭拆专项方案.doc

湖北固润科技股份有限公司厂房建设工程
脚
手
架
搭
拆
方
案
编制单位：湖北友邦建设工程有限公司
编 制 人：
审 核 人：
批 准 人：
编制日期：二O一一年十月十日
脚手架搭拆方案
一、工程概况
湖北固润科技厂房建设工程，建筑面积约300亩。
二、扣件式钢管脚手架设计计算办法
1.小横杆设计计算
（1）应按荷载实际堆放位置求取简支梁最大弯距值核算其弯曲强度；但对双排架求取最大弯矩值时，应不考虑靠墙端悬臂某些活载。求小横杆支座反力时，必要考虑悬臂某些活荷载；
（2）按实际荷载堆放位置原则求取简支梁最大弯矩值（不考虑悬臂某些活荷载作用）后，然后换算成等效均布荷载再进行挠度核算。
2.大横杆设计计算
（1）大横杆应按三跨持续梁进行弯曲强度核算：
①用小横杆支座最大反力计算值，进行最不利荷载布置求取最大弯矩值进行核算。
②脚手架外侧有遮盖物或在六级以上大风时，须按双向弯曲求最大组合弯矩值再进行核算。
（2）用原则值最大反力值进行最不利荷载布置求取最大弯矩值，然后换算成等效均布值进行挠度核算。
（3）进行大横杆与立杆之间扣件抗滑移核算。
3.立杆设计计算
（1）脚手架立杆整体稳定按A-3所示轴心受力格构式压杆计算，其格构式压杆由内、外排立杆及横向水平杆构成。

①不考虑风载时，应按下式计算：
≤K1K2f

式中：N—格构式压杆轴心压力，并按下式计算：
N=1.2n1（NG1+NG2）1.4NQ
NG1—脚手架自重产生轴力，一种步一纵距脚手架自重可按表一查取；
NG2—脚手板、栏杆、安全网等重产生轴力，亦采用一种纵距内所产生轴力；
NQ—一种纵距内脚手板上堆砖、运料小车、各操作人员等原则荷载所产生轴力；
n1—脚手架步距数；
A—脚手架内，外排立杆毛截面积之和；
Ψ—格构式压杆整体稳定性系数，按换算长细比λcx=μλx由表三查取；
λx—格构式压杆长细比，由表二查取；
K1—高度调节系数，当脚手架高度H≤25m时。K1=0.8，当脚手架高度不不大于25m时，应按下式计算：
K1=(H以m计)
f—钢材抗压强度设计值，采用205N/mm2;
K2—与立杆截面关于调节系数，当内、外排立杆均采用两根钢管组合K2=0.7。
表一 一种步一纵距钢管、扣件重量（NG1）(kN)
立杆纵距
L（m）
步 距 h（m）
1.2
1.35
1.5
1.80
2.00
1.2
0.351
0.366
0.380
0.411
0.431
1.5
0.380
0.396
0.411
0.422
0.463
1.8
0.409
0.425
0.411
0.474
0.496
2.0
0.429
0.445
0.462
0.495
0.517
表二 格构式压杆长细比λx
脚手架立杆
横距b(m)
脚手架与主体构造连墙点竖向间距H1(m)
2.7
3.0
3.6
4.0
4.05
4.5
4.8
5.4
6.0
1.05
5.14
5.71
6.86
7.62
7.71
8.57
9.14
10.28
11.43
1.30
4.15
4.62
5.54
6.15
6.23
6.92
7.38
8.31
9.23
1.55
3.50
3.87
4.65
5.16
5.23
5.81
6.19
6.97
7.74
注：1.表中数据λx=计算，H1为脚手架与主体构造连墙点竖向间距，b为立杆横距：
2.当脚手架底步以上步距h及H1不同步，应以底步以上较大h和较大H1，作为查表依照。
表三 换算长细比系数μ
脚手架立杆
横距b（m）
脚手架与主体构造连墙点竖向间距H1(步距数)
2h
3h
4h
10.5
25
20
16
1.30
32
24
19
1.55
40
30
24
注：表中数据是依照脚手架连墙点纵向间距为3倍立杆纵距计算所得，若为4倍时应乘以1.03增大系数。
内、外排立杆为单报时K2=0.85。
②考虑风荷载时应按下式计算：
+≤K1K2f
式中：
M—风荷载作用对格构式压杆产生变矩，可近似采用M=计算，q为作用于格构式压杆每延长米风载；
A1—内排或外排单排立杆毛截面面积A1=；
b1—立杆横向间距。
③脚手架单根立杆稳定
单根立杆稳定应按下式计算：
+σm≤K1K2f
式中：
N1----内排或外排立杆计算截面轴心压力；
Ψ1----按λ1=h/γ查表四获取
h----脚手架底步或门洞处步距
γ----内排或外排立杆回转半径
σm----操作层处水平杆对直杆偏心传力产生附加应力；施工荷载K=2.0KN/M2获得35N/mm2；非施工层σm=0
表四 轴收受压构件稳定性系数ψ（3钢）
γ
0.
1.
2.
3.
4.
5.
6.
7.
8.
9.
0
1.000
0.997
0.995
0.992
0.989
0.987
0.984
0.981
0.979
0.976
10
0.974
0.971
0.968
0.966
0.963
0.960
0.958
0.995
0.958
0.949
20
0.947
0.944
0.941
0.938
0.936
0.933
0.930
0.927
0.924
0.921
30
0.918
0.915
0.912
0.909
0.906
0.903
0.889
0.896
0.893
0.889
40
0.886
0.882
0.879
0.875
0.872
0.868
0.864
0.861
0.858
0.855
50
0.852
0.849
0.846
0.843
0.839
0.836
0.832
0.829
0.825
0.822
60
0.818
0.314
0.810
0.806
0.802
0.797
0.793
0.789
0.784
0.779
70
0.775
0.770
0.765
0.760
0.755
0.750
0.744
0.739
0.733
0.728
80
0.722
0.716
0.710
0.704
0.698
0.692
0.686
0.680
0.673
0.667
90
0.661
0.654
0.648
0.641
0.634
0.626
0.618
0.611
0.603
0.595
100
0.588
0.580
0.573
0.566
0.558
0.551
0.544
0.537
0.530
0.523
110
0.516
0.509
0.502
0.496
0.489
0.483
0.476
0.470
0.464
0.458
120
0.452
0.446
0.440
0.434
0.428
0.423
0.417
0.412
0.406
0.401
130
0.396
0.391
0.386
0.381
0.376
0.371
0.367
0.362
0.357
0.353
140
0.349
0.344
0.340
0.336
0.332
0.328
0.324
0.320
0.316
0.312
150
0.308
0.305
0.301
0.298
0.294
0.291
0.287
0.284
0.281
0.277
160
0.274
0.271
0.268
0.265
0.262
0.259
0.256
0.253
0.251
0.248
170
0.245
0.243
0.240
0.237
0.235
0.232
0.230
0.227
0.225
0.223
180
0.220
0.218
0.216
0.214
0.211
0.209
0.207
0.205
0.203
0.201
190
0.199
0.191
0.195
0.193
0.191
0.189
0.188
0.186
0.184
0.128
200
0.180
0.179
0.177
0.175
0.174
0.172
0.171
0.169
0.167
0.166
210
0.164
0.163
0.161
0.160
0.159
0.157
0.156
0.154
0.153
0.152
220
0.138
0.137
0.136
0.135
0.133
0.132
0.131
0.130
0.129
0.128
230
0.127
0.127
0.125
0.124
0.123
0.122
0.121
0.120
0.119
0.118
240
0.117

4.脚手架最大搭设高度
由地面搭起或挑架上每段脚手架最大搭设高度除按下列公式计算出外，普通不适当超过50m；
Hmax≤
Hmax=
式中：
h－脚手架步距
ψAf可由表五查取，别的符号同前。
表五 格构式杆ψAf（kN）

立杆横距
H1
步距h（m）
b（m）

1.20
1.35
1.50
1.80
2.00
1.05
2h
92.756
80.876
67.521
48.491
39.731
3h
72.979
58.808
48.491
34.362
27.971
4h
64.769
52.217
42.988
30.321
24.714
1.30
2h
92.899
76.511
63.641
45.477
37.345
3h
76.511
62.159
51.264
36.357
29.783
4h
69.705
56.465
46.388
32.808
26.743
1.55
2h
86.018
70.532
58.475
41.605
34.124
3h
70.532
57.110
47.028
33.289
27.232
4h
62.876
50.664
41.065
29.302
29.925
注：表中钢管截面采用ψ48*3.5，f=205N/mm2
二、特殊部位脚手架解决
1.过门洞解决
过门洞，无论单、双排脚手架均可挑空1~2根立杆，即在第一步大横杆处断开，将立杆从第二步大横杆绑起，此处大横杆若用钢管时，宜用双根；用木竹杆时，小关直径不适当不大于120mm。
悬空立杆处断开，将立杆从第二步大横杆绑起，此处大横杆若用钢管时，宜用双根；用木竹杆时，小关直径不适当不大于120mm。
悬空立杆处用斜杆撑顶，逐根连接三步以上大横杆，以使荷载分布在两侧立杆上，斜杆上端与地面夹角要成60°左右，见图A-4。凡斜杆与立杆、大横杆相交处均应扣接或绑扎。

2.过窗洞解决
单排脚手架遇窗洞时，可增设立杆或吊设一根短大横杆，将荷载传递到两侧小横杆上如图A-5。

若窗洞宽超过1.5m时，应于室内加设立杆（底部加铺垫木）和大横杆来承担小横杆传来荷载。
3.建筑物凸出部位脚手架解决
对于较大挑檐和其她凸出某些可用杆件搭设挑脚手架进行施工，如图A-6所示。挑出某些宽度及斜立杆间距均不应不不大于1.5m，斜立杆底端应与墙面顶牢，且挑出架与原架过渡段至少设三道大横杆。处侧面和两端要设立剪刀撑或八字撑，并在临空面设立栏杆及挡脚板。

所有杆件绑扎须用双股铁丝绑扎。在使用此种脚手架时，要严格控制每平方米不应超过1000N，如需要承受较大荷载时，应运用门窗洞或墙内预埋吊环对斜杆顶端进行拉结（如图中虚线所示），其间距按计算规定。
三、脚手架使用
1.设立供操作人员上下使用安全扶梯、爬梯或斜道。
2.搭设完毕后应进行检查验收，经检查合格后才准使用。特别是高层脚手架和特种工程脚手架更应进行严格检查后才干使用。
3.严格控制各式脚手架施工使用荷载，特别是对于桥式、吊、挑等脚手架更应严格控制施工使用荷载。
4.在脚手架上同步进行多层作业状况下，各作业层之间应设立可靠防护棚档（在作业层下挂棚布、竹笆或小孔绳网等），以防止上层坠物伤及下层作业人员。任何人不准擅自拆改架子。
5.遇有立杆沉陷悬空、节点松动、架子歪邪、杆件变形、脚手板上结冰等问题，在未解决此前应停止使用脚手架。
6.遇有六级以上大风、大雾、大雨和大雪天气应暂停滞不前脚手架作业。雨雪后进行操作要有防滑办法，且复工前检查无问题后方可继续作业。
四、防电
钢脚手架、钢井架、钢龙门架、钢独杆提高架等，不应搭设在距离外电架空线路安全距离以内，其安全距离规定见下表六。
表六 脚手架等外侧边沿距外电架空线路最小水平安全距离
外电线路电压
1KV如下
1~10KV
35~100KV
154~200KV
330~500KV
最小安全水平距离
4
6
8
10
15
注：木、竹脚手架亦应遵守本表规定。
搭设和有效期间，要严防与带电体接触，当需要穿过接近380V以内电力线路，且贵州线路在2M以内时，搭设和有效期间应断电或拆除电源。如不能拆除，应采用下列可靠办法：
1.对电线和钢脚手架分别采用行之有效绝缘办法。
2.对脚手架要采用可靠安全接地解决。
3.夜间或深基施工时，应使用不超过12V电压低压电源。
五、避雷
在旷野、山坡和其她地方搭设钢脚手架、钢井架、钢龙门架、钢独杆提高架等，应设避雷装置，涉及避雷针、避雷器、避雷线。
六、维修加固
脚手架大某些时间在露天使用，由于施工周期比较长，长期受着日晒、风吹、雨淋，再加上碰撞、超载变形等各种因素，导致脚手架浮现杆件断裂、扣或绳结松动、架子下沉或歪斜等不能满足施工正常规定，为此，需及时进行维修加固，以达到结实、稳定、保证施工安全规定。故凡是有杆件、扣件和绑扎材料损坏严重者，要及时更换，加固以保证架子在整个过程中每个阶段都能满足其构造、构造和使用规定。
维修加固材料，应与原架子材料及规格相似，禁止钢竹、钢木混用；禁止扣件、绳索、外地人丝和竹篾混用。维修加固要与搭设同样，严格遵守安全技术操作规程。
七、脚手架验收
架子搭设和组装完毕，在投入使用前，应逐级、逐流水段由主管工长、架子班组长和专职技安人员一起组织验收，并填写验收单。内容如下：
1.架子布置：立杆、大小横杆间距；
2.架子搭设和组装，涉及工具架和起重点选取；
3.连墙点或与构造固定某些要安全可靠；剪刀撑、斜撑应符合规定；
4.架子安全防护；安全保险装置要有效；扣件和绑扎拧紧限度应符合规定；
5.脚手架起重机具、钢丝绳、吊杆安装等要安全可靠，脚手板铺设应符合规定；
6.脚手架基本解决、作法、埋置深度必要对的可靠；
八、脚手架拆除
1.架子拆除时应划分作业区，周边设绳绑围栏或竖立警戒标志；地面应设专人指挥，禁止非作业人员入内。
2.拆架子高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方容许上架作业。
3.拆除顺序应遵守由上而下，先搭后拆、后搭先拆原则。即先拆栏杆、脚手板、剪刀撑、斜撑，而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要禁止上下同步进行拆除作业。
4.拆立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
5.连墙杆应随拆除进度逐级拆除，拆抛撑前，应用暂时撑支住，然后才干拆抛撑。
6.拆除时要统一指挥，上下呼应，动作协调，当解开与另一人关于结扣时，应先告知对方，以防坠落。
7.大片架子拆除后所预留斜道、上料平台、通道、小飞跳等，应在大片架子拆除前先进行加固，以便拆除后能保证其完整、安全和稳定。
8.拆除时禁止撞碰脚手架附近电源线，以防止事故发生。
9.拆除时不应碰坏门窗、玻璃、水落管、房檐瓦片、地下明沟等物品。
10.拆下材料，应用绳索栓住杆件运用滑轮徐徐下运，禁止抛掷，运至地面材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下扣件或铁丝要集中回收解决。
11.在拆架过程中，不得半途换人，如必要换人时，应将拆除状况交待清晰后方可离开。
12.拆除烟囱、水塔外架时，禁止架料碰断缆风绳，同步拆至缆风处方可解除该处缆风，不能提前解除。
