雨季综合项目施工专项措施.doc

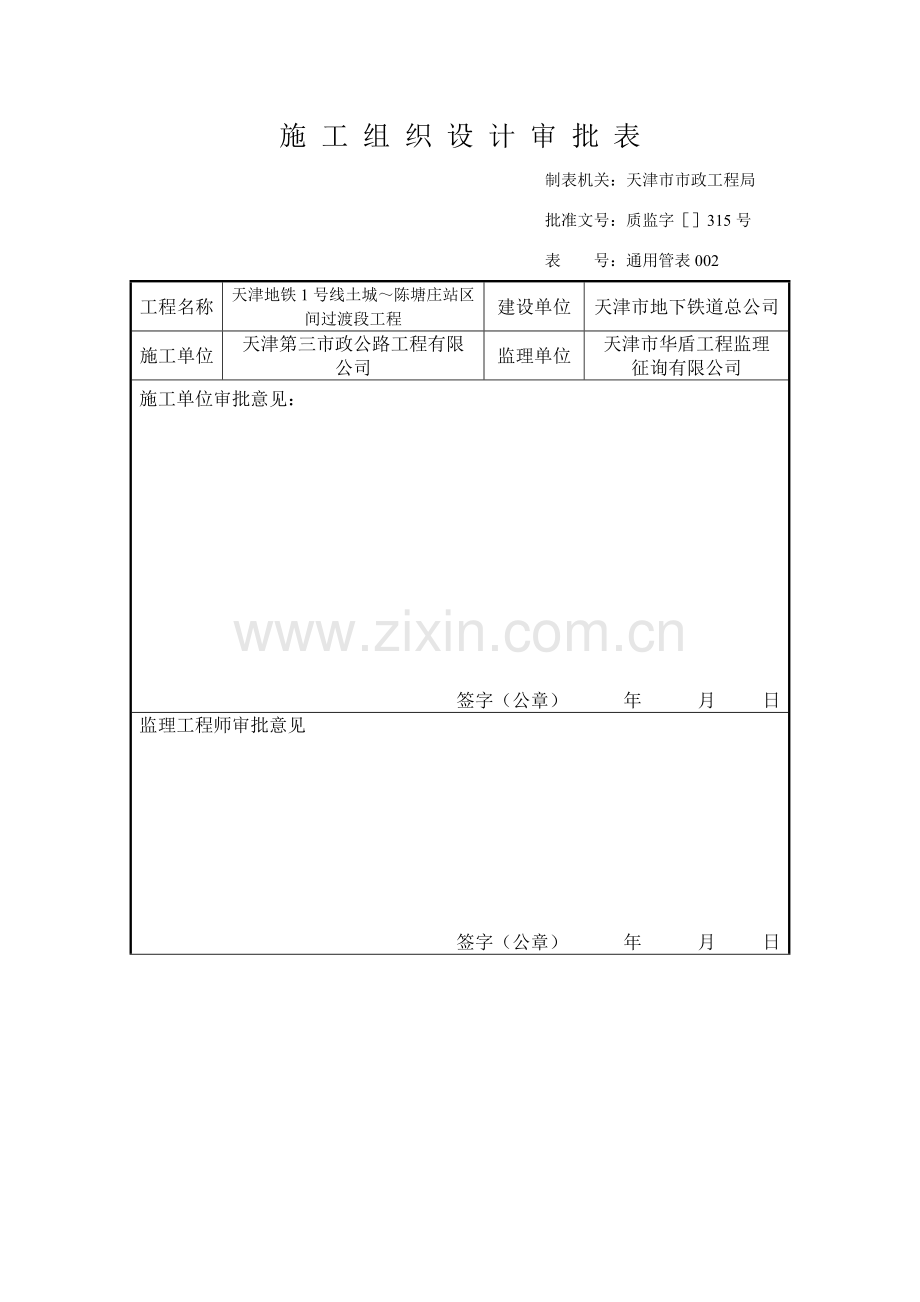

施 工 组 织 设 计 审 批 表
制表机关：天津市市政工程局
批准文号：质监字［］315号
表 号：通用管表002
工程名称
天津地铁1号线土城～陈塘庄站区间过渡段工程
建设单位
天津市地下铁道总公司
施工单位
天津第三市政公路工程有限
公司
监理单位
天津市华盾工程监理
征询有限公司
施工单位审批意见：

签字（公章） 年 月 日
监理工程师审批意见

签字（公章） 年 月 日

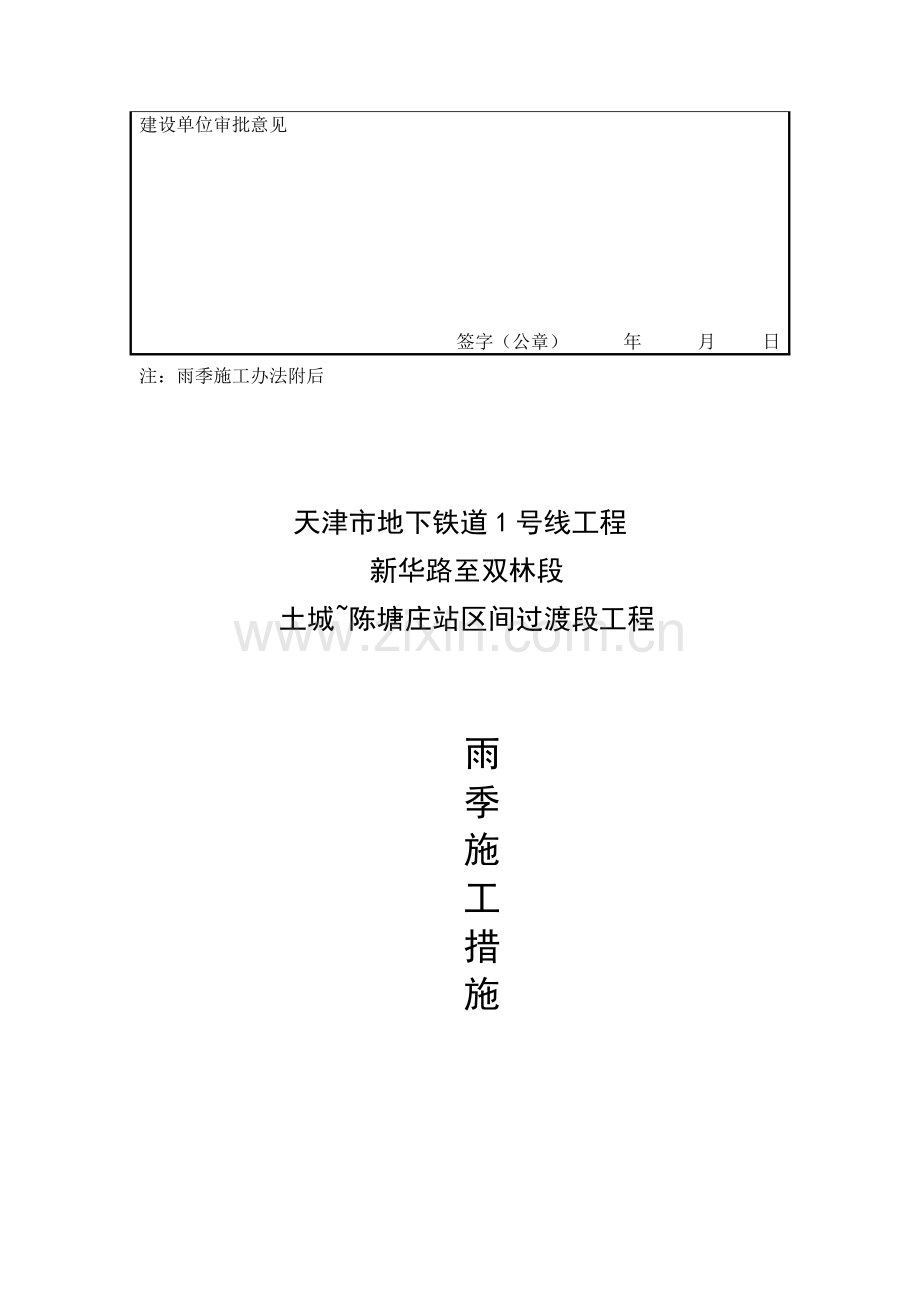

建设单位审批意见

签字（公章） 年 月 日
注：雨季施工办法附后

天津市地下铁道1号线工程
新华路至双林段
土城~陈塘庄站区间过渡段工程

雨
季
施
工
措
施

天津城建集团有限公司
三公司

目 录

一．综合阐明
1．工程概况
2．地形地貌及地质状况
二．雨季施工办法
1．工程测量
2．双液注浆工程
3．基坑工程
4．工程排水、调水办法
5．钢筋、模板工程
6．混凝土工程
7．防水工程
8．材料存储
9. 基坑土方回填
10．施工现场文明施工和环保办法
11．安全、用电等其她办法
12．防雨器材
13．人员安排

一．综合阐明
1．工程概况
天津市地下铁道1号线工程新华路至双林段土城~陈塘庄站区间过渡段西接土城站地下折返线，东接高架段，全长616.640m，分地下区间隧道构造和地面过渡段U型构造两大某些：地下区间隧道构造范畴为DK19+629.000~ DK19+990.000，长361.000m；地面过渡段U型构造范畴为DK19+990.000~ DK20+245.640,长255.640m，左右线间距由14.46m过渡到4.3m，其线路走向及位置与规划大沽南路中心线基本一致。

2．地形地貌及地质状况
本工程线路走向与大沽南路中心线基本一致，基坑沿线附近有河西图书馆、书苑里社区高层住宅楼、中华人民共和国工商银行、商业银行以及大片商业、住宅楼和工厂等。
本段线路所通过地区为冲积平原，地势平坦，表层为第四系全新统人工堆积层杂填土，局部为新近堆积层粉土，其下为第四系全新统第Ⅰ陆相层，第Ⅰ海相层，第Ⅱ陆相层及第四系上更新第Ⅲ陆相层，第Ⅱ海相层，第Ⅳ陆相层，重要岩性有粘土，粉质粘土，粉土、粉砂，构造松散松软。

二．雨季施工办法
依照业重规定，本工程须在6月30日前完毕，剩余某些基坑开挖、主体构造、土方回填等须在雨季进行施工，故制定雨季施工办法。
施工过程中收集天津市区近年气象记录资料，并派专人王秀梅、冉伟与气象部门联系，购买1周天气预报，提前掌握天气变化趋势，做好施工安排。

1．工程测量
对所采用测量控制导线、三角网、方格网等测量控制网及水准点，在进入雨季施工迈进行一次校核，并采用必要加固、防护办法，防止因下雨导致位移、下沉影响测量精度。雨季施工中每月对重要控制桩进行检查，发现问题及时调节。 每次大雨后对重要控制桩进行一次校核，及时进行调节，以保证测量精度，控制工程线位。

2．双液注浆工程
双液注浆施工时现场水泥堆放在台子上，台子高度不不大于工地历年最高积水水位，防止水泥受泡。水泥用罩棚、帆布进行遮蔽，以防受淋受潮。

3．基坑工程
为了保证基坑土体稳定性及施工以便，基坑降水采用内大口井降水工艺。井位布置严格按设计图纸施工，以保证基坑安全。基坑开挖过程中加明沟控制地下水及渗漏水，基坑挖到槽底后辅以盲沟、集水井减少地下水位。大口井降水规定将水位降至基坑下0.5m。大口井井径705mm，全孔下入φ400/300mm无砂管，井口下部3m滤管外包一层40目尼龙网，井深范畴内回填φ3—7mm滤料。

（大口井构造图）

基坑开挖中保持工作面干燥，如基坑边有明水浮现，则及时开挖暂时明沟，将水引入大口井中抽出，明沟随基坑开挖随向下施做，大口井也随之拆除已开挖某些井管。
浇注垫层前需在槽底修建盲沟将水引入大口井和集水井，盲沟深30cm，上部宽50cm，下部宽30cm，内填10mm~30mm碎石滤料，基坑开挖纵横向盲沟，并与大口井交汇，在基底形成井字型盲沟排水系统。
主体构造施工完毕后，在回填土完毕前继续进行基坑降水，防止箱体上浮。
雨季施工阶段加强对基坑监测，每次雨后增长一次监测，密切注视灌注桩变形，地面沉降，周边建筑物不均匀沉降，地下管线沉降，地下水位变化等比较敏感监测项目值变化。如有危险，及时分析出因素，征得关于方面批准后采用如下应急办法，保证安全。
① 在基坑外水位观测井内采用“回灌水”办法。
② 加密相应部位支撑。
③ 加大支撑预应力。
④ 注水泥浆加固。
⑤ 严重时用水泥旋喷桩对土体或建筑物基本进行加固解决。
基坑边坡在雨季施工时将边坡放平缓，保持坡度不不不大于300，并设立大口井、集水井进行收水、降水，防止雨水冲刷引起塌方。每次雨后对边坡进行修整，挖除不稳定土体，并用草袋子装土填压护坡，保持边坡稳定。

4．工程排水、调水办法
在雨季施工期间恰当缩小工作面，基坑外设挡水坝，排水沟，防止地面水流入，压顶梁上集水井中积水用水泵及时抽入都市排污管道内，防止灌入基坑内，影响基坑安全。基坑内设集水井，运用大口井收水，配备抽水机抽水。基坑挖好后及时浇筑垫层混凝土，防止被水浸泡。
为了保证雨季施工现场都市雨水顺利排除，我项目部施工时将加大对下水管道保护力度，以使积水可以顺利排放，不影响都市雨水排除。

5．钢筋、模板工程
现场钢筋堆放在台子上，台子高度不不大于工地历年最高积水水位，防止钢筋受泡。钢筋用罩棚、帆布进行遮蔽，以防受淋受潮。钢筋绑扎前去除泥污。
钢模支立迈进行除锈，对模板支撑系统进行加固，雨后及时检查有无松动及下沉状况，发现问题及时解决。雨后模板及钢筋上淤泥、杂物，铁锈，在浇筑混凝土前清除干净。

6．混凝土工程
⑴．搅拌站散装水泥存储于水泥罐中，袋装水泥存储于库房中，库房定期通风，防漏，防潮，以防止水泥结块。使用前对水泥进行检查，如有结块、受潮等状况时，此某些水泥不予使用。
⑵．对粉状外加剂存储于库房中，注意通风，防止受潮失效。
⑶．每次搅拌砼前实验工先测定砂、石子含水量，及时调节配合比，严格控制混凝土水灰比，保证砼质量。
⑷．每次搅拌砼前将搅拌机内积水清除干净，以免影响砼水灰比。
⑸．原则上雨天不进行砼浇筑，如天气预报有中、大雨，则不进行砼浇筑，如遇小雨且砼量小、运距短，采用覆盖办法，则不断工。如遇大雨，停止浇筑，茬头覆盖，雨停后解决好茬头并抽净槽内积水后再继续施工。雨施期间，依照构造状况和也许，预先多考虑几道符合规范和设计规定施工缝，遇大雨便于采用办法。
⑹．项目部准备塑料布，雨天浇筑混凝土时混凝土表面随浇随盖塑料布，防止雨水直接淋在混凝土表面，雨后及时掀起覆盖物修复面层，保证混凝土表面平整。
⑺．雨天施工振捣人员，穿绝缘胶鞋，戴绝缘手套，所用机具电器设备设有防雨安全设施，雨季施工时设专门电工值班，防止突然断电等事故发生。
⑻．在浇筑混凝土前，对使用商品砼浇筑前每车都检测其塌落度，对不符合规定坚决予以退回。
⑼．钢筋有锈蚀进行除锈，绑扎前将污泥擦洗干净。
⑽．雨期施工工作面尽量减少，逐段、逐片分期施工。
⑾．雨期施工加强地基不良地段沉陷观测，基本施工防止雨水浸泡基坑，若被浸泡，挖除被浸泡某些，用碎石回填。
⑿．雨季深槽浇注混凝土采用防滑办法。

7．防水工程
本工程外防水采用柔性防水材料，对地铁箱体进行全包式防渗保护。卷材铺设时基底表面规定保持干燥，故雨天不进行卷材施工。下雨时将卷材进行遮盖封存，防止雨林、受潮，影响防水质量。天气好转后对卷材进行晾晒，保证在干燥状态下铺设、焊接。

8．材料存储
⑴．进场材料及半成品材料，按规格分类堆放，并用方木架起，高度不不大于工地历年最高积水水位，防止雨水浸泡或粘染污泥，影响工程质量。保持通风良好。
⑵、进场材料堆放时间较长时，搭设防雨棚遮蔽，放在场内加工厂钢筋用帆布盖好，防止锈蚀。
⑶、钢木加工所使用机具设备，设防雨罩。

9. 基坑土方回填
⑴.基坑回填在各段主体构造施工完毕后及时进行，分段分层回填，防止雨季箱体上浮，为后期恢复路面创造条件。
⑵.各类回填土，使用前分别取样测定其最大容重和最佳含水量，并做压实实验，拟定填料含水量控制范畴，铺土厚度和压实密实度等参数，回填压实度符合设计及规范规定。
⑶.回填土为粘性土和砂质土时，在最佳含水量时填筑，如含水量偏大进行翻松晾干或加干土拌匀。
⑷.基坑在构造达到设计强度后回填。基坑回填前，将基坑内积水、杂物清理干净，回填虚土压实，并经隐检合格后进行下一步回填。

10．施工现场文明施工和环保办法
⑴．工地视需要状况设立沉淀池，将工地废水、基坑排水在排入都市管网之迈进行沉淀净化，使之达到排放原则。防止泥沙、杂物堵塞都市排水管网，防止污染地下水和周边环境，若一旦发生堵塞及时进行解决，保证排水畅通。
⑵．在施工中保护市政设施完整和安全，妥善保护地下管线。
⑶．工地汽车进出口视状况需要设立冲车台，在土方工程及湿作业时，对车辆进行冲刷，在确认车辆不会对环境导致污染后，车辆方可出入工地。冲车台做法如图示，在各施工阶段分设避免交叉污染。

（冲车台示意图）

⑷．施工中采用有效办法，减少施工时对环境污染，施工产生泥浆，使用罐车运往指定地点，不直接排入管道，运送车辆装置严密，符合不洒、不漏原则。
⑸．雨后对施工用路进行除泥，把泥泞清除干净，防止车辆、人员把泥污带到马路上，影响市容。

11．安全、用电等其她办法
⑴．雨时不进行高空、深槽作业，雨停后高空、深槽作业时检查绳索与否有松动、滑移现象，发现问题及时采用办法。
⑵．下雨时不进行吊装作业，雨停后先试吊，稳妥后再进行工作，并设立防护栏，有防滑设施。
⑶．雨季来临前对工地电力设施进行一次全面检查，对有破损电线、电缆予以更换，防止漏电。对电闸箱、配电器等进行检修，保持良好工作状态，以保证正常、安全供电。
⑷．每次大雨过后对工地电力设施进行一次全面检查，防止因受淋引起短路发生事故。
⑸．雨季来临前在工地露天使用电焊机、电闸箱、配电器、对焊机等电器设备设立防雨罩，防止下雨时直接受淋引起安全事故。
⑹．下雨时，停止电气焊作业。露天使用电器设备设立可靠防漏电装置。
⑺．雨期施工设立防洪水、防台风设施，施工场地、生活区做好排水设施。
⑻．大型设备地基碾压平整，防雨后地面不均匀下沉。
⑼．现场做好排水办法，特别是水泥库要防漏、防潮。砂、石料堆放场地保证排水畅通。
⑽．加强对照明、电气、电路检修工作，非电工专业人员不准操作，发现问题及时检修、加固，有严重隐患及时拆除。
⑾．加强煤气管道、自来水管道、输电线路保护，避免发生问题给施工带来麻烦。
⑿．设立防雷办法，高耸构造（如塔架等）设防雷办法。同步考虑防大风办法。
⒀．保证现场运送道路畅通，安排人员准时清理道路泥土、杂物，并做好防滑工作。
12．防雨器材：
水泵：4台
帆布：50米
彩条布：200米
堆放木架：4组
13．人员安排
雨季施工期间，我项目部成立雨季施工领导小组，保证顺利渡过汛期，将雨季对工程实行不利影响减少到最低点。
雨季施工领导小组组织构成：
组长：贾利亨（项目经理）；李风权（项目书记）
副组长：孙洪藻（项目副经理）；毕桂琪（项目副经理）
成员：闫庆升（治安、保卫）；马辰翔 卢振喜 王光荣 唐世桐 边春元（施工管理）；王祖泗（安全、用电）；赵明好 魏伟（技术、质量）；楚树行（物资材料）；崔铁栓（施工机械）；王丑林（工程测量）。
以上人员为我项目部重要领导和各部门、各岗位重要负责人，骨干人员24小时紧盯施工现场，便于及时解决雨季施工中各种突发事件。
