浆砌石挡土墙综合项目施工专项方案.doc

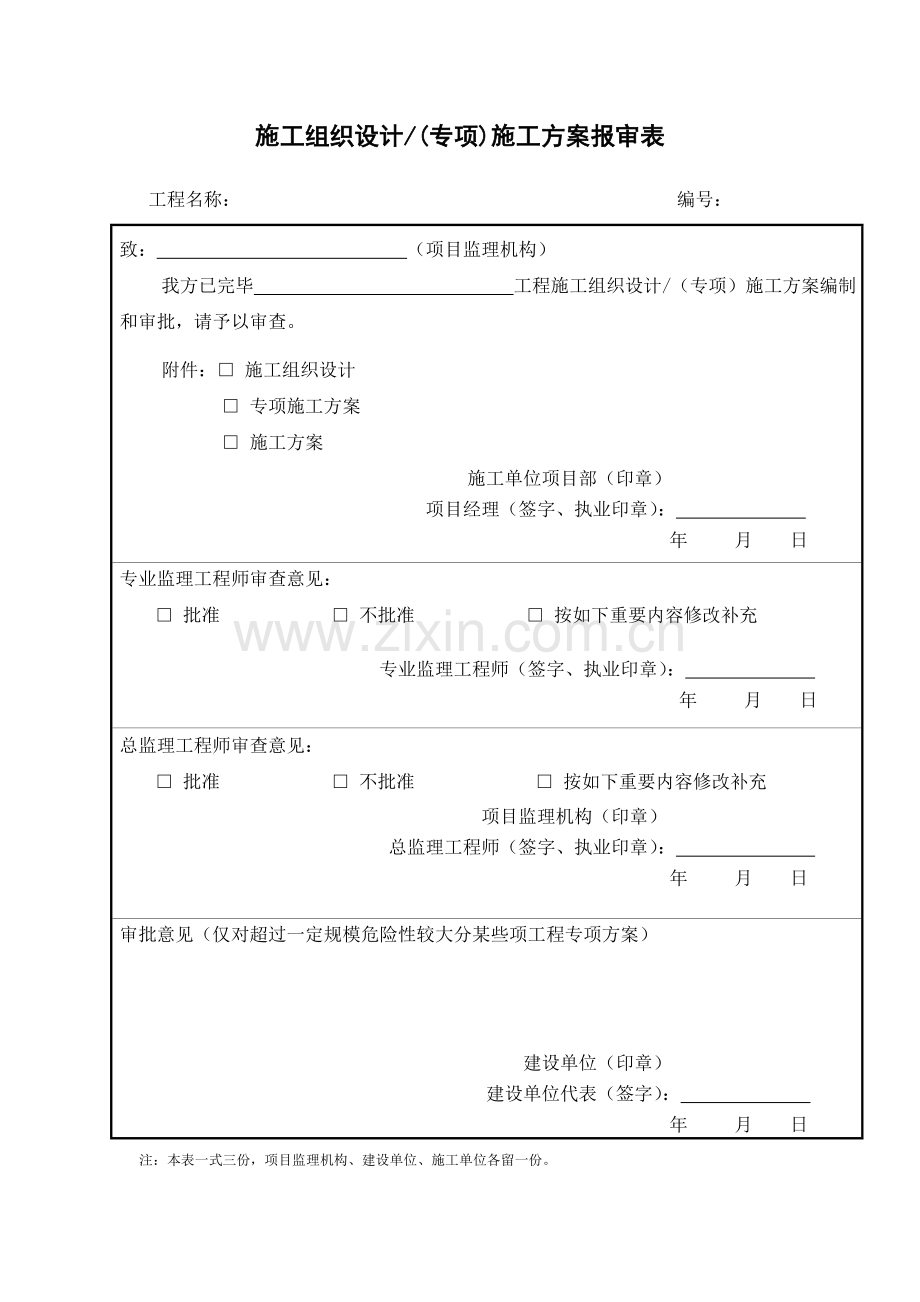

中建五局第三建设有限公司自贡市贡井区龙潭镇生活污水解决厂提标（岷沱原则）改造项目围墙基本施工方案编 制 人： 审 核 人： 审 批 人： 发布日期：9月 执行日期：9月自贡市水环境综合治理PPP项目经理部施工组织设计/(专项)施工方案报审表工程名称： 编号：致： （项目监理机构）我方已完毕 工程施工组织设计/（专项）施工方案编制和审批，请予以审查。附件： 施工组织设计 专项施工方案 施工方案施工单位项目部（印章）项目经理（签字、执业印章）： 年 月 日专业监理工程师审查意见： 批准 不批准 按如下重要内容修改补充 专业监理工程师（签字、执业印章）： 年 月 日总监理工程师审查意见： 批准 不批准 按如下重要内容修改补充 项目监理机构（印章） 总监理工程师（签字、执业印章）： 年 月 日审批意见（仅对超过一定规模危险性较大分某些项工程专项方案） 建设单位（印章） 建设单位代表（签字）： 年 月 日注：本表一式三份，项目监理机构、建设单位、施工单位各留一份。 四川省住房和城乡建设厅制目 录第一章工程概况第二章 施工准备第三章 浆砌石挡墙施工技术方案第一节 施工测量第二节 材料规定第三节 基本开挖第四节 施工程序第五节 工艺流程第六节 挡墙砌筑规定及注意事项第七节 浆砌石挡墙质量规定第四章 质量保证办法第五章 安全施工保证办法1、建立安全施工保护体系和交底工作2、设立安全标志和贯彻安全办法3、机械设备安全使用办法4、施工现场防火办法5、安全检查第六章 文明施工办法第七章 工期保证办法第八章 雨季施工办法第九章 减少工程成本办法第一章工程概况本项目工程龙潭镇污水解决厂提标改造建设规模为1800m3/d。本项目选址场地落差较大，一侧为既有公路基本，完毕后路面与本工程完毕后地面标高落差为2.5m左右。现公路与设计围墙距离局限性2米，固设计临公路侧根据“04J008-56-路肩墙B”府斜式路肩墙，该段挡墙长约100m,详细尺寸参见挡墙图。临河一侧地势低洼，属填方地段，填方高度约为1.5-2.5m，固设计临侧根据“04J008-20-路肩墙B”仰斜式路肩墙，该段挡墙长约140m。挡墙顶宽详图纸，收顶用C20砼浇筑8CM厚，设计规定地基承载力100kpa，挡土墙外漏面用M10水泥砂浆勾凸缝。第二章 施工准备1、劳动力准备：组织劳动力进场，选拔配备项目施工精干班子，优选各专业工程施工力量，为本工程全面施工做施工力量准备。2、劳动力筹划：为加快施工进度，本工程筹划投入大工10人，小工 8人，保证按预定工期竣工。3、设施准备：为保证工程质量和工程进度，我公司将确立责、权、利，定编、定岗、定任务，加强安全教诲。（1）、施工机具砂浆搅拌机、挖机、装载机、铁锨、手锤、钢凿、勾缝刀、灰板、筛子、手推车等。（2）、检测装置水准仪、钢卷尺、卷尺、水平尺、皮数杆、磅秤、砂浆试模。4、施工技术准备（1）组织施工管理和技术人员熟悉设计文献。（2）收集关于技术资料，施工规范和操作规程。（3）规划好交通运送路线，做好施工便道、用水、用电及临建布置，做好劳动力、机械、场地和调配筹划。（5）做好详细施工作业指引书施工组织现场布置、施工程序、施工办法、工程进度筹划以及保证质量、安全、进度筹划实行办法。5、施工场地准备（1）施工现场布置见施工总平面图。（2）本工程用水、用电由施工方自行解决。第三章 浆砌石挡墙施工技术方案第一节 施工测量1、场地控制网测设遵守先整体后局部、高精度控制低精度工作程序，即先测设场地整体平面控制网和标高控制网，再以控制网为根据进行建筑物定位、放线和标高测设。本工程测量设立场地控制网，各点设立优先考虑设立在附近区域内永久性建筑物墙面上。如没有永久性建筑，则在场外地面上设立控制桩，控制桩采用砼基座保护解决。2、测量定位放线本工程依照总平面图中规划红线或甲方移送测量控制点来进行挡土墙定位和校核。为了保证工程质量，防止因测量放线差错导致损失，必要在整个施工各个阶段和各重要部位做好验线工作（涉及挡土墙坡比），并要在审查测量放线方案和指引测量放线工作方面下功夫，变化只是事后验收被动工作办法。建立一切定位、放线工作要经自检、互检合格后，方可申请主管部门验收工作制度。3、标记标记开始砌筑前，严格按照M7.5砂浆配合比称重，量好体积比，并在推车或其他设备上做好相应标记标记第二节 材料规定1. 挡土墙所有材料经常必要进过专人验收，所用水泥必要有合格证及检测报告，禁止使用不合格水泥；石材、沙需提供检测资料。2. 挡墙采用M7.5水泥砂浆砌石，毛石强度不低于MU30，禁止使用风化岩石。3.砂浆严格按照实验室给定配合比采用机械拌制，自投完料后开始算起，拌制时间不得不大于2分钟。禁止采用人工拌合。砂浆运至工地暂时存储时先在地面铺一干净铁皮，然后将砂浆存储于铁皮上，禁止存储在地上。砂浆要随拌随用，如在运送过程中发生离析、泌水现象，要重新拌合。已凝结砂浆禁止使用。在施工时,严格遵守质量比,不得使用体积比。砂子等材料称量必要以实验室验收过量测工具为准。4.每250m3砌体(局限性250m3按250m3计)制作一组试件，一组试件由6块试块构成，试模尺寸为70.770.770.7mm。制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂试模中，用捣棒对每层砂浆沿螺旋方向均匀插捣12次。第二次插捣完毕后，用抹刀沿模壁插多次，使砂浆高出模壁68mm。试件成型后0.51小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25左右。养护24小时后，进行脱模并送至实验室进行养护。第三节 基本开挖1.土方开挖之前要用经纬仪、钢卷尺等工具复核基坑定位桩、轴线、方位和几何尺寸，基坑位置尺寸偏差不得不不大于30mm；检查上述各项与否符合图纸设计及规划红线规定。2. 挖土过程中要随时检查挖土标高，截面尺寸、排水构造变形状况，在接近槽底标高或满足设计地基承载力规定土体时，要采用人工开挖和修整以保证槽底标高和坡比度符合设计规定。挖土过程中必要做好地表、坑内排水、地面截水。同步，在基本上口设立排水沟、挡水墙，避免地表水过多流进基坑，有效防止基本边坡被冲刷、坑底被地表水侵扰、泡槽导致基本边坡滑移。3. 基本土方开挖顺序、办法必要与施工组织设计相一致；同步挖土自始至终要保证基本开挖坡脚角度，定期对基本边坡上口土体进行监测，如发现变形逐渐增长，且速度加剧；要及时停工，并采用支挡等加固办法解决，做到将安全隐患消灭在萌芽状态，防止大安全事故发生。此外，挖土时严格遵循“分层开挖，禁止超挖”挖土原则，禁止盲目开挖，一次挖至坑地。杜绝一切由于土方开挖办法不当等人为因素导致工程安全、质量方面事故。4. 整个挖土过程中，土方开挖顺序、办法必要与施工组织设计相一致，并遵循“先撑后挖，分层开挖，禁止超挖”原则。挖土过程中要认真贯彻执行国家、我市及公司关于安全操作规程，杜绝违章，杜绝野蛮操作。5.机械开挖施工时，要注意定期对基本平面控制桩、水准点、槽底平面位置线、水平标高进行复测检查。6.基本开挖到设计标高或满足地基承载力时，告知业主和监理检查基坑，做地基承载力检测时需由专业监理旁站并拍照相像资料留底，合格后方可砌筑。7、砌筑时先清除槽底浮土，并用砂浆打底，禁止毛石直接砌筑在土上。8、挖掘机和运土机械清洁保养和运送道路清理工作，提高挖土和运送效率。第四节 施工程序本工程遵循先地下后地上，先整体后局部建设基本程序安排施工。浆砌石挡土墙施工程序：放线人工开挖沟槽人工清理、修整验槽砌筑基本砌阶梯形浆砌石挡土墙预埋100PVC管泄水孔挡土墙外侧勾缝伸缩缝填塞沥青麻筋检查、清理 第五节 工艺流程第六节 挡墙砌筑规定及注意事项1、依照测量复核后控制点用全站仪测设出挡土墙边线，预留坡比位置（深挖时需预留平台）并用钢尺丈量等办法进行复核，无误后挂线开挖基槽。2、砌体采用分层分段进行砌筑，分段位置设在沉降缝处，各砌块砌缝应互相错开至少8，不能产生通缝，砌缝应饱满，完全布满砂浆，不能有空洞存在。3、各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大石料，定位砌缝满铺砂浆。4、定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大石料以大面为底，较宽砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。5、挡墙沿线路方向每隔20m-30m设伸缩缝一道，缝宽0.02m，缝内堵塞沥青砂板，深度不不大于0.2m。6、挡墙墙身设立排水孔，排水孔孔，间距为23m，呈梅花状布置，最下一排排水管距墙趾台阶顶面0.3m。排水孔采用直径为100PVC排水管，并伸入墙后200mm。墙后伸入端排水管管壁设进水孔，孔径5mm,孔距50mm,采用土工布包裹并绑扎牢固。7、沉降缝和伸缩缝砌法：为保证接缝作用，两种接续缝必要垂直，并且缝两侧砌体表面需要平整，不能搭接。同步，接缝中尚需填塞防水材料，防止砌体漏水。砌筑有接缝砌体时，最佳依照设计规定接缝位置，采用跳段砌筑办法，使相邻两段砌石高度错开。并在接缝处作为一种外露面，挂线砌筑，达到又直又平。8、勾缝： 挡墙外立面采用M10水泥砂浆勾凸缝（俗称带子缝），墙面勾缝前，应清开凿瞎缝，对缺棱掉角部位用与墙面同色砂浆补齐，墙面勾缝规定自然平整，深浅一致，搭接整洁，并压实抹光，勾缝完毕应清扫墙面。10、养护砌体砌筑完毕后应及时覆盖，并经常洒水保持湿润，常温下养护期不得不大于7d。在养护期间应避免对砌体产生碰撞、振动，砌体砂浆未达到设计强度前，不得承受所有设计荷载。11、对粘土地基和基底潮湿时，应夯填50厚砂石垫层。第七节 浆砌石挡墙质量规定1、施工应按图施工，并满足有关规范规定。2、石料规格和质量应符合关于规定。3、地基与基本必要满足图纸规定。4、砂浆配合比应符合实验规定。5、砌石分层错缝，浆砌时坐浆挤浆，嵌填饱满密实，不得有空洞。6、墙背填料符合图纸规定。7、沉降缝、泄水孔位置和数量应符合图纸规定。8、砌体坚实牢固，勾缝平顺，无脱落现象；混凝土表面平整，无蜂窝麻面。9、泄水孔坡度向外，无堵塞现象。10、沉降缝整洁垂直，上下贯通。11、位于弯道处挡土墙要平顺、圆滑、美观。第四章 质量保证办法1、施工质量目的：合格以上工程原则。2、建立质量管理组织：成立以技术负责人为首质量管理小组，设技术负责人一名，质检两名，各班组由班长负责技术质量。3、建立健全质量岗位责任制，实行技术质量层层负责，层层把关，严格执行操作规定，按图施工。采用挂牌制、责任制、样板制。将事故隐患消灭在施工过程中。4、建立质量保证体系。5、质量控制详细办法：工序交接有检查，施工项目有方案，技术办法要交底，图纸会审有记录，隐蔽工程有验收，设计变更有手续，含水量待实验有成果，质量解决有方案。6、严格按规范施工，规范是评价工程质量尺度，工程质量与否符合质量原则，必要通过严格检查实验，用数据说话。7、加强机械设备保养维修，达不到施工技术规定设备不得进入工地使用。8、测设要严格认真，各种工序要衔接有序。第五章 安全施工保证办法1、建立安全施工保护体系和交底工作项目经理部应建立安全施工保护体系，设立安全管理小组和专职安全员，班组设兼职安全员搞好安全施工管理，坚持防止为主原则，防患于未然，着眼于事先控制，“生产必要安全，安全为了生产”原则落到实处，将施工安全管理贯穿于施工全过程，做好工程安全记录。2、设立安全标志和贯彻安全办法施工现场醒目张贴，悬挂安全施工标志，制定安全生产办法实行办法，设立灭火器等消防器材，并经常检查，消除不安全隐患。3、机械设备安全使用办法机械设备安全使用是本工程重要工作，所有施工人员都必要严格按照安全操作规程施工，各种机械设备必要专人负责，责任贯彻到人，加强设备保养维修，对于损坏机械设备，要及时维修，不得“带病”工作。4、施工现场防火办法（1）项目建立防火责任制，职责明确；（2）按规定建立义务消防队，有专人负责，订出教诲训练筹划和管理办法；（3）重点防火部位必要建立关于规定，有专人管理贯彻责任，安设警告标志，配备相应消防器材；（4）建立用火审批制度，按规定划分级别，明确审批手续，并有监护办法；5、安全检查（1）班组每天进行班前活动，由班长或安全员传达安全技术交底，并作好当天工作环境检查，做到当时检查当时记录。（2）专职安全员带队每星期组织本项目安全生产检查，记录问题，贯彻负责人，签发整治告知，贯彻整治时间，定期复查，对未及时完毕整治人和事，严格按本公司安全奖惩罚条例执行。（3）公司对项目进行半月一次安全大检查，发现问题，提出整治意见，发出整治告知单，由项目经理签收，并布置贯彻整治人、办法、时间。如经复查未完毕整治，将对项目经理及关于负责人进行惩罚。（4）对公司关于部门到项目随机抽查发现问题，由项目质安部监督贯彻整治。第六章 文明施工办法1、建立文明施工岗位责任制，实行项目经理责任制，设立文明施工负责人，保证文明施工办法贯彻贯彻。2、开工前由文明安保部组织对项目经理部、施工队和班组进行三级施工教诲，树立文明施工意识。3、施工中废水以及大暂时点内生活污水按规定排放至指定地点，不得随意排放；施工中各类废弃物在规定地点集中堆置、集中弃运至指定堆场。4、施工现场内各种施工材料按需要均衡进料，并有序地堆放整洁，保持施工现场和大临点整洁。5、所有进入施工现场人员均着装整洁，不准打赤膊、打赤脚、穿拖鞋进入现场。6、定期进行文明施工检查活动，检查施工过程中文明施工状况，发现问题及时整治，并作好记录。7、除设有符合规定装置外，不得在施工现场熔融沥青或者焚烧油毡以及其他会生产有毒、有害烟尘和恶息气体物质。8、施工废水，生活污水经沉淀净化后方可排除，未经净化污水不得排入农田、耕地、饮用水源、灌溉渠道，防止污染河流、池塘。第七章 工期保证办法1、合理进行施工组织和调度，搞好各施工段和各施工环节之间衔接，减少不必要延误。2、严格施工安排筹划性，依照工程规模和工程总工期规定，科学合理地编制月度生产筹划，作为施工组织和调度根据。3、加强施工质量管理，力求各工序一次报验一次各格通过，避免因质量问题返工导致工期延误。4、搞好施工用机械保障工作。依照生产筹划，做好机械调配筹划，按筹划及时组织进场，避免浮现停工待料现象，保证工期目的实现。5、施工队、班组以责任承包与效益挂钩，充分调动全体人员积极性和创造性。6、加强质量管理，严格控制每一道工序施工质量，避免返工。7、对的解决工程进度与经济性关系，必要时加大人力、机械、资金、材料投入，保证工期目的实现。第八章 雨季施工办法1、雨季施工特点冬雨季施工由于施工条件及环境不利，是工程质量事故易浮现多发季节，并且质量事故浮现隐蔽性、滞后性，将给事故解决带来很大困难。2、雨季施工准备工作针对现场实际状况和工程需要，雨季施工所必要材料、工具、设备应提前做好准备工作，有筹划性地合理安排各作业工序，精确掌握天气预报状况，不盲目施工，经常检查机械、设备等器具，及时进行修、保养等工作，不用要及时拆除，注意现场道路疏通及排水工作。施工队应对全体职工进行一次技术交底，并建立必要责任制度。随时注意天气、气温变化状况，作好防雨办法。3、雨季施工组织管理办法凡在雨季内施工分部、分项工程，施工队必要向作业班组进行书面技术交底，质检部门必要加强对雨季办法贯彻状况和施工质量状况和跟踪检查。雨季施工办法不贯彻，不得盲目施工。实验室必要完善砂浆试块原则养护条件。第九章 减少工程成本办法1、选用先进施工技术和机械设备，科学地拟定施工方案，提高工程质量，保证安全施工，缩短施工工期，减少工程成本。2、勉励广大工程技术人员和职工献计献策，推广应用“四新成果”减少原材料消耗，提高劳动生产率。3、合理划分施工区段，按流水法组织施工，避免人员窝工。4、坚持文明施工，周转材料，工具应堆放整洁，不得随意抛掷。5、加强计量管理工作，控制能源，材料消耗。6、采用切实可行办法，搞好成品保护工作。7、加强对机械设备保养工作，以提高其使用效率。 自贡市水环境综合治理PPP项目经理部 9月12日星期二
