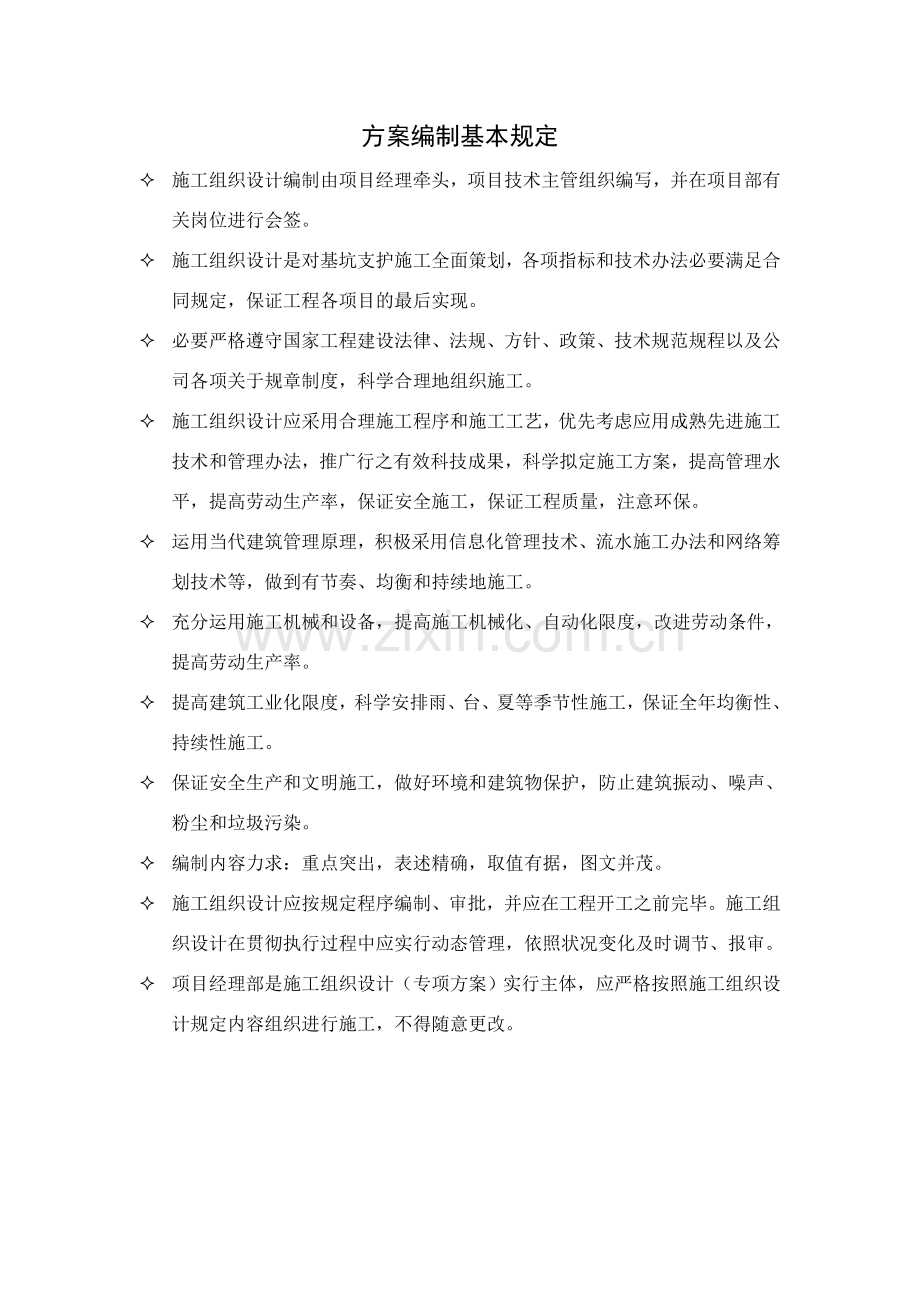

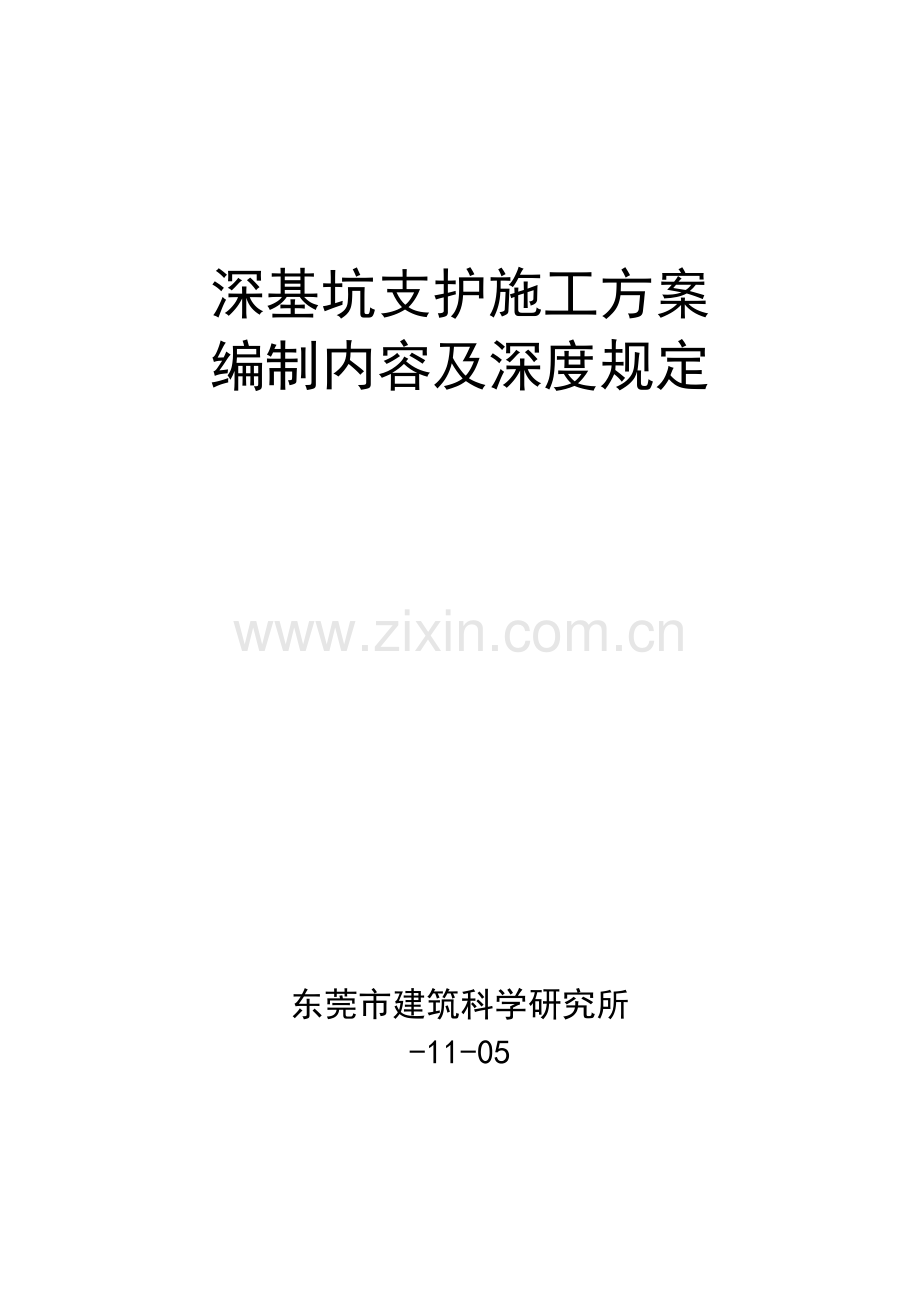

1、深基坑支护施工方案编制内容及深度规定东莞市建筑科学研究所-11-05方案编制基本规定 施工组织设计编制由项目经理牵头,项目技术主管组织编写,并在项目部有关岗位进行会签。 施工组织设计是对基坑支护施工全面策划,各项指标和技术办法必要满足合同规定,保证工程各项目的最后实现。 必要严格遵守国家工程建设法律、法规、方针、政策、技术规范规程以及公司各项关于规章制度,科学合理地组织施工。 施工组织设计应采用合理施工程序和施工工艺,优先考虑应用成熟先进施工技术和管理办法,推广行之有效科技成果,科学拟定施工方案,提高管理水平,提高劳动生产率,保证安全施工,保证工程质量,注意环保。 运用当代建筑管理原理,积极采
2、用信息化管理技术、流水施工办法和网络筹划技术等,做到有节奏、均衡和持续地施工。 充分运用施工机械和设备,提高施工机械化、自动化限度,改进劳动条件,提高劳动生产率。 提高建筑工业化限度,科学安排雨、台、夏等季节性施工,保证全年均衡性、持续性施工。 保证安全生产和文明施工,做好环境和建筑物保护,防止建筑振动、噪声、粉尘和垃圾污染。 编制内容力求:重点突出,表述精确,取值有据,图文并茂。 施工组织设计应按规定程序编制、审批,并应在工程开工之前完毕。施工组织设计在贯彻执行过程中应实行动态管理,依照状况变化及时调节、报审。 项目经理部是施工组织设计(专项方案)实行主体,应严格按照施工组织设计规定内容组织
3、进行施工,不得随意更改。封面XXXXXXX工程基坑支护施工方案公司标记方案编制人: 时间 审 核 人: 时间 审 定 人: 时间 公司名称XX年XX月XX日施工组织设计方案报审表工程名称:XXXX基坑支护工程 编号:致: 我方已依照施工合同关于规定完毕了 建设项目工程 基坑支护施工组织设计(方案)编制,并经我单位上级部门技术负责人审查批准,请予以审查。附:施工组织设计(方案)承包单位: (章) 项目经理: 日 期: 专业监理工程师审查意见:专业监理工程师: 日 期: 总监理工程师审查意见:项目监理机构: 总监理工程师: 日 期: 目 录1 .编制阐明及编制根据62.工程概况73.施工布置84.
4、施工工艺技术95.施工安全保证办法96. 劳动力筹划107. 文明施工与环保108. 施工图表101 .编制阐明及编制根据 编制根据重要应列出编制施工组织设计时根据工程设计资料、合同承诺以及法律法规等,可参照如下罗列条目: 与基坑有关工程施工图。 基坑支护设计方案。 工程地质勘探报告、地形图和工程测量控制网。阐明工程地质勘探报告、地形图和工程测量控制网名称、报告编号、报告日期。 承包单位年度施工筹划对本工程质量和安全文明控制目的规定。 承包单位年度施工筹划对本工程开竣工时间规定。 合同文献。 法律、法规、技术规范文献。 工程所涉及国家、行业、地方重要法律、法规、技术规范、规程和公司技术原则及质
5、量、环境、职业安全健康管理体系文献。 其她关于文献(工程关于国家批准基本建设筹划文献,建设地区主管部门批文,施工单位上级下达施工任务书等。阐明文献批号、日期)。重要编制根据文献清单序号文献名称编号类别法律规范原则体系管理公司技术原则技术文献其她注:类别是指国标(文献)、行标(文献)、地方原则(文献)还是公司原则(文献)。2.工程概况2.1工程概况工程概况应对工程设计内容、以及有关单位简要论述。简要阐明建筑设计及构造设计状况。论述进一步限度应以使阅读者在不看图纸状况下能基本理解工程基本状况和重点核心为准。 建设项目名称、工程类别、使用功能和建设地点;占地面积和建设规模;工程建设、勘察、设计、总承
6、包和分包单位名称,以及建设单位委托社会建设监理单位名称及其监理班子组织状况;质量规定以及工期规定等。可采用下表形式表达。工程概况一览表工程名称建设地点建设规模建设单位勘察单位设计单位监理单位总包单位重要分包单位2.2地质条件地质条件涉及地层条件、水文地质条件、地形条件。(1)工程地质及水文条件,如:建筑物所处位置各层土质状况,地下水水质、水位标高及其水位流向等;特别应详细论述挖孔桩安全施工影响较大淤泥(质)土层、砂层、承压水等状况。(2)地形条件,如:建筑物所在位置场地绝对标高,场地平整状况等。2.3基坑支护设计简述基坑支护设计选型及各剖面支护设计。2.4周边环境(1)周边道路及交通条件,如:
7、施工现场周边道路状况,运送道路与否畅通等。(2)场区及周边地下管线,如:施工现场内及周边与否有建筑物、地下水管、电缆、天然气、液化气等管道,并详细理解各类建筑物、管道埋置位置、基本类型、深度等状况。资料业主未提供状况应特别阐明。2.5工程特点、难点与施工核心应总结工程特点,并在此基本上提出施工中特别值得注重核心问题,供编制方案时考虑针对性办法。如邻近建筑物、道路、管线等周边环保施工办法,软弱地层、透水施工办法、排水办法等。2.6工程目的应对工程质量、安全施工、施工进度等方面制定本工程目的。3.施工布置3.1项目组织机构重要应阐述项目组织管理体系模式和内容,建立统一工程指挥系统,普通采用组织机构
8、框图表达,并体现岗位配备、人员安排。项目管理人员工作职责和权限,应与质量、环境、职业安全健康管理体系文献中管理人员职责和权限相一致。列出详细组织机构框架图。3.2施工进度筹划阐明整个项目施工总工期,个分项工程工期进度安排,编制施工进度筹划横道图或网络图。3.3材料与设备筹划阐明该工程所用材料和设备类别,材料和设备进场筹划,用量明细表。4.施工工艺技术4.1施工段划分与施工工艺流程应依照工程实际进行施工段划分、施工工艺流程顺序以及作业班组安排。依照工期目的、设计和资源状况,合理地进行流水段划分,详细阐明各施工阶段有关施工技术参数(如锚杆长度、钻孔直径、注浆参数、养护时间等等)。4.2施工办法详细
9、阐明个施工阶段施工办法、设备、注意事项等内容。4.3检查验收依照有关国家、地方规范和原则,提出各针对各分项工程检查验收原则,以及不符合规定期解决办法。5.施工安全保证办法5.1组织保障应阐明施工安全管理机构人员构成、职责,安全生产责任制度。5.2技术办法应阐明各施工环节安全注意事项及有针对性安全技术办法;涉及施工过程中检查、验收,施工操作禁忌,防止基坑失稳办法,周边环保办法,安全技术交底,施工安全防护办法及人员上岗、安全教诲,降雨、台风天气安全办法等。5.3应急预案详细阐明针对不同紧急状态时应急预案,应急救援组织机构人员构成及联系电话。5.4监测监控依照基坑支护型式及周边环境状况实行施工监测,
10、详细阐明监测监控项目、仪器、办法、频率及控制值、报警值等。6. 劳动力筹划详细阐明专职安全生产管理人员、特种作业人员及不同工种人员配备筹划。7. 文明施工与环保7.1文明施工依照工程实际阐明文明施工办法及注意事项。7.2环保依照工程实际阐明环保施工办法及注意事项。8. 施工图表(1)施工平面布置图,应涉及如下内容:周边环境,涉及所有地上、地下建筑物、构筑物和管线,设备机械、材料停放场地和开行线路位置,以及生产性、生活性施工设施和安全防火设施位置。生产性和生活性施工暂时设施。暂时用水布置。暂时用电布置。暂时道路和排水布置。以上内容应将有关间距、尺寸在图上标注清晰。(2)施工监测平面布置图(图中应将各监测项目监测点及监测基准点表达清晰,标出间距及与基坑支护构造间距)。(3)施工管理人员、安全人员资格证书或上岗证书复印件。(4)施工进度筹划横道图或网络图。
