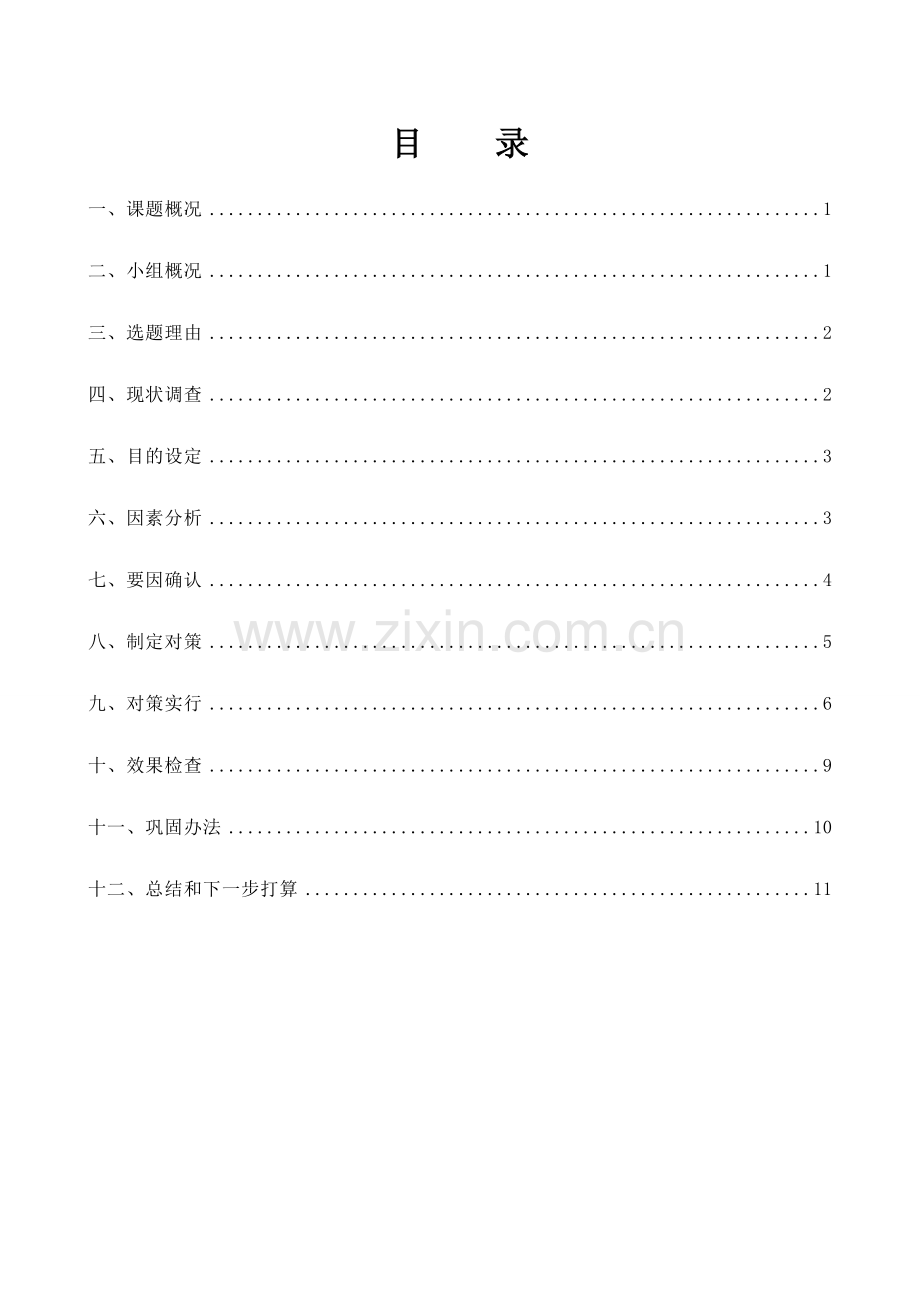

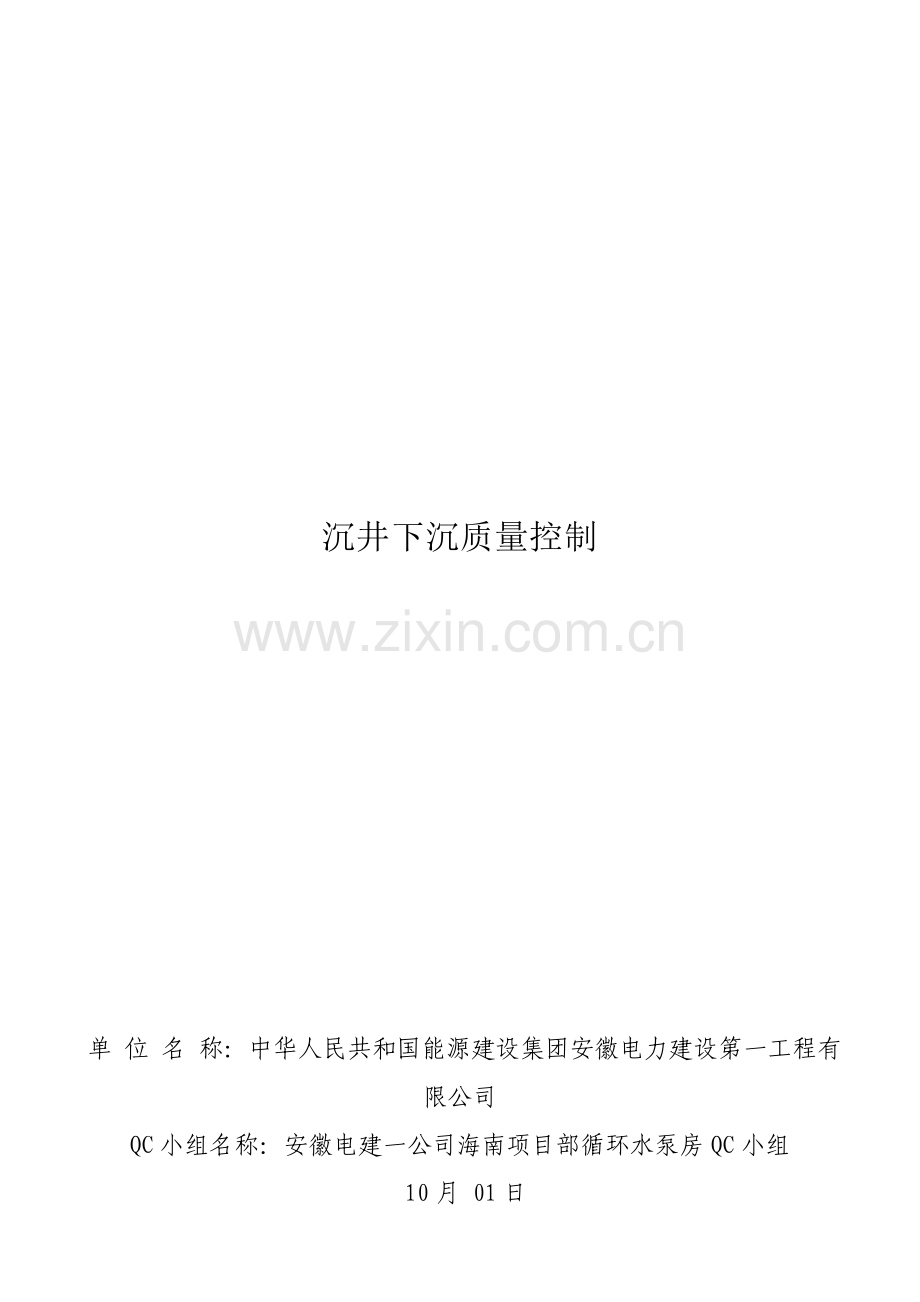

沉井下沉质量控制单位名称：中华人民共和国能源建设集团安徽电力建设第一工程有限公司 QC小组名称：安徽电建一公司海南项目部循环水泵房QC小组 10月 01日目录一、课题概况 1 二、小组概况 1 三、选题理由 2 四、现状调查 2 五、目的设定 3 六、因素分析 3 七、要因确认 4 八、制定对策 5 九、对策实行 6 十、效果检查 9 十一、巩固办法 10 十二、总结和下一步打算 11 一、课题概况海南国电西南部电厂机组新建工程，供水系统设计循环水泵房1座。泵房下部构造采用沉井法施工，沉井构造尺寸长35.4m，宽25.5m，高度20.1m，沉井分三次制作、一次下沉，三次制作共计浇筑砼方量6200m3，总重量达15500t。沉井采用不排水下沉，借助水力机械抽砂下沉方案。由于沉井下沉难度大，容易产生偏移，为保证沉井下沉任务顺利完毕，呈现公司品牌形象，规定QC小组全体成员齐心竭力、共同研究，保证循环水泵房沉井圆满就位。沉井剖面图二、小组概况小组名称中华人民共和国能源建设集团安徽电力建设第一工程有限公司海南项目部循环水泵房QC小组课题名称沉井下沉质量控制课题类型问题解决型小组人数 8人成立时间 10月01日活动时间 10月～12月注册日期 10月01日注册号 AEPC1--31 活动次数 8次培训时间 24学时制表人：刘钊 .10.01 序号姓名性别文化职称行政职务组内分工 1 胡兵男本科/高档工程师总工（成员）技术指引 2 韦小超男本科/助理工程师专业科长（副组长）技术指引 3 刘钊男本科/助理工程师技术员（组长）方案制定组织协调 4 毛克松男本科/助理工程师主任工程师（成员）现场实行 5 刘春生男本科/助理工程师技术员（成员）现场实行 6 谢牧原男本科/技工技术员（成员）现场实行 7 黄国君男大专/技工施工员（成员）现场实行 8 施丰华男大专/技工资料员（成员）资料整顿制表人：刘钊 .10.01 三、选题理由小组选题理由分为如下4点： 1、小构成员对当前已建成各种沉井项目进行调研发现，下沉质量普遍不甚抱负，有很大改进空间。 2、海南国电西南部电厂工程循环水泵房下部构造，采用沉井法施工工艺，依照地质勘探成果显示，沉井下方土质重要为砂性土，并且泵房地处海边，西邻北部湾，地下水丰富，给沉井下沉带来一定困难，下沉过程中极易导致偏差。 3、就以往沉井施工行业信息中均没有此类海边砂性土质环境沉井下沉施工技术经验可供参照和借鉴。 4、公司规定：海西项目循环水泵房沉井顺利下沉就位。综合所述，海南循环水泵房沉井QC小组拟定本次活动课题为：四、现状调查为了理解沉井下沉纠偏办法状况，项目部组织小构成员对已建成华朔定远电厂雨水泵房、皖能马鞍山一电厂循环水泵房进行调查，并查阅其她有关沉井施工记录。小构成员随机抽取30个沉井项目，依照施工记录，对导致沉井偏移因素进行记录，其中因沉井刃脚正面阻力不均导致11次，因沉井井壁侧压力不均2次，因沉井突沉导致10次，因沉井纠偏不及时导致7次。针对调查出问题，小组进行了记录分析，得出如下调查表。项目频数合计频数累积频率沉井刃脚正面阻力不均 11 11 37% 沉井突沉 10 21 70% 沉井纠偏不及时 7 28 93% 沉井井壁侧压力不均 2 30 100% 制表人：施丰华 .10.05 制图人：刘钊 .10.05 从上表可以看出，导致沉井下沉偏差重要因素有3点： 1、沉井刃脚正面阻力不均； 2、沉井突沉； 3、沉井纠偏不及时。五、目的设定针对导致沉井下沉偏差因素调查分析，以及海南循环水泵房沉井施工图纸，规定沉井平面中心线水平位移不得超过±100mm、沉井四角任何两角刃脚踏面高差不得超过100mm，小构成员但愿通过QC活动将：沉井平面中心线水平位移不得超过±80mm、沉井四角任何两角刃脚踏面高差不得超过80mm。六、因素分析小组对导致沉井沉井刃脚正面阻力不均、沉井突沉、沉井纠偏不及时3大因素，展开了全面讨论，最后找出末端因素，关联图如下：七、要因确认序号末端因素确认办法末端因素分析与否要因 1 刃脚下土体土质不同现场调查依照地质勘测报告及施工图纸显示，井体下沉依次通过中粗砂层、粉细砂层、粉土层及粉质粘土层，土层过渡分明，同一土层承载力特性值大小相似，可解决非要因 2 土体中有石块或其她物体现场调查沉井地处海边，土质以砂性土为主，且地下土质为原始土层，未经扰动，没有石块或其她杂物存在，可解决非要因 3 取土不对称现场调查小构成员通过对比以往工程，发现沉井下沉设备未对称布设，导致提高沉井下沉偏差要因 4 交底不彻底现场调查技术员可以较好做好方案技术交底工作，并且交底内容详细有针对性，可解决非要因 5 取土不同步现场调查小构成员通过对比以往工程，以为通过取土设备同步施工，来提高沉井下沉质量要因 6 未对称凿除砖胎膜、垫层现场调查沉井砖胎膜、垫层凿除前，已依照沉井构造画出砖胎膜及垫层对称凿除先后顺序，对称凿除，可解决非要因 7 掏挖刃脚下土体现场调查小构成员通过对比以往工程，发现掏挖刃脚下土体，导致刃脚悬空，导致沉井下沉系数突然增大而突沉要因 8 测量时间间隔过长现场调查小构成员通过对比以往工程，以为通过缩短测量间隔时间可及时发现沉井偏差，利于尽早纠偏要因 9 沉井锅底深度过大现场调查仓内锅底直径控制在2.5m，锅底深度控制在1m以内，可有效控制土方坍塌对沉井质量影响非要因 10 井内外水压过大现场调查沉井下沉采用排水下沉法与不排水下沉法相结合，随着沉井下沉深度增长，依照井内涌水量大小及时变更下沉办法，可解决非要因 11 井体为不规则构造现场调查沉井为规则井室构造，重量均匀，对沉井下沉不会导致影响非要因八、制定对策小构成员依照影响沉井下沉偏差4个重要末端因素进行全面分析，制定对策指定表。序号重要因素对策实行办法最后目的完毕时间负责人 1 取土不对称对称取土在井内对称布设取土设备，沉井共计20仓，一方面从中间6仓开始取土，待沉井中间锅底形成后，再以锅底为中心向四周层层扩散保证沉井均匀稳定下沉 .11.30 刘钊刘春生谢牧原 2 取土不同步各仓同步取土布设于各仓内取土设备，取土要同步，同步依照现场实际状况，恰当调节每套设备出土速率，保证各仓每套设备出土量相称保证沉井均匀稳定下沉 .11.30 刘钊刘春生黄国君 3 掏挖刃脚下土体明确取土部位在冲刷刃脚边土体时，应注意离刃脚边保持宽度1.0m左右土堤，保证刃脚下土体稳定沉井靠自重挤土下沉 .11.30 刘钊毛克松谢牧原 4 测量时间间隔过长加强观测初沉阶段需加强观测，每30分钟做一次水准测量，中沉和终沉阶段每2小时做一次水准测量，沉井整个下沉过程每8h做一次中轴线测量，应依照实际状况加强观测，缩短测量时间及时掌握沉井下沉动态信息，为沉井纠偏提供数据支持 .11.30 刘钊毛克松黄国君九、对策实行实行1 对称取土沉井抽砂时，按照1-4分布状况对称布设抽砂泵，保证沉井抽砂始终对称进行，保证沉井平稳下沉，详细见下图：沉井抽沙泵布置示意图抽砂泵布设与对称抽砂效果检查一：通过采用对称取土控制办法，沉井下沉过程中刃脚高差基本控制在80mm以内，使沉井下沉顺利进行。沉井下沉观测记录实行2 各仓同步取土布设于各仓内取土设备，做到同步取土，同步依照现场实际状况，恰当调节每套设备出土速率，保证各仓每套设备出土量相称，同步严格控制各仓格之间土体高差，必要控制在1.0 m以内。同步取土效果检查二：沉井下沉至沉井就位，合计取土量18000m3，通过采用同步取土控制办法，沉井下沉过程中刃脚高差基本控制在80mm以内，沉井下沉平稳，未产生倾斜、位移状况，效果控制良好。实行3 明确取土部位通过计算，在沉井整个下沉过程中，下沉系数均不不大于1.15，沉井可以靠自重挤土下沉，抽砂泵布设于沉井各仓中心，在冲刷刃脚边土体时，刃脚周边保持宽度1.0m左右土堤，保证刃脚下土体稳定。沉井下沉系数计算表保持刃脚周边土体稳定效果检查三：通过明确取土部位，保持沉井刃脚四周土体稳定，沉井下沉未浮现井体突沉，倾斜状况，沉井平面中心线水平位移未超过80mm，四角任何两角刃脚踏面高差均控制在80mm之内。沉井稳定下沉中实行4 加强观测井壁四角固定水文尺，用来下沉过程中测量沉井下沉量和四角高差。于沉井外侧设立纵横轴线，便于下沉过程中随时检查沉井垂直。初沉阶段每30分钟做一次水准测量，中沉和终沉阶段每2小时做一次水准测量，沉井整个下沉过程每8h做一次中轴线测量，并记录数据，此外应依照实际状况加强观测，缩短测量时间。沉井下沉测量仪器沉井下沉测量及数据记录效果检查四：通过加强测量，四角高差、垂直度和中轴线控制良好，沉井下沉平稳。十、效果检查检查一：目的检查沉井最后高差、垂直度及位移登记表沉井下沉就位全貌检查二：社会效益和经济效益海南循环水泵房沉井下沉质量控制成功实行，标志着我公司在沉井施工方面实现了由点到面、由局部到整体质奔腾，历练、培养了一支涉及公司劳务队在内沉井施工团队，特别是一批年轻专业技术人才。本次活动同步推动了工程成本减少，施工中对抽砂设备数量优化设计、沉淀池土体清理办法实行等，合计节约成本达20万元以上。同步，沉井顺利、精确下沉就位得到了业主、监理、总包各方一致承认。十一、巩固办法 QC小组对这次活动进行总结，参照将QC活动成果，对施工方案进一步修改优化，编制《循环水泵房—构造施工作业指引书》（AEPC-A03-TJ-009)作为沉井法施工样板方案。同步编制《循环水泵房沉井法施工工序总结》，为后来同类型工程施工提供技术参照和经验借鉴。十二、总结和下一步打算通过本次QC活动，在小构成员共同努力下，圆满完毕了沉井下沉质量控制课题，并且达到了预期效果。通过开展QC活动，增强了小构成员创新意识、解决实际问题能力。咱们将进一步开展QC活动，为提高工程质量和管理水平而努力，下一步QC小组活动课题为《提高金属彩板外墙围护质量》。
