测量放线专项综合项目施工专项方案.doc

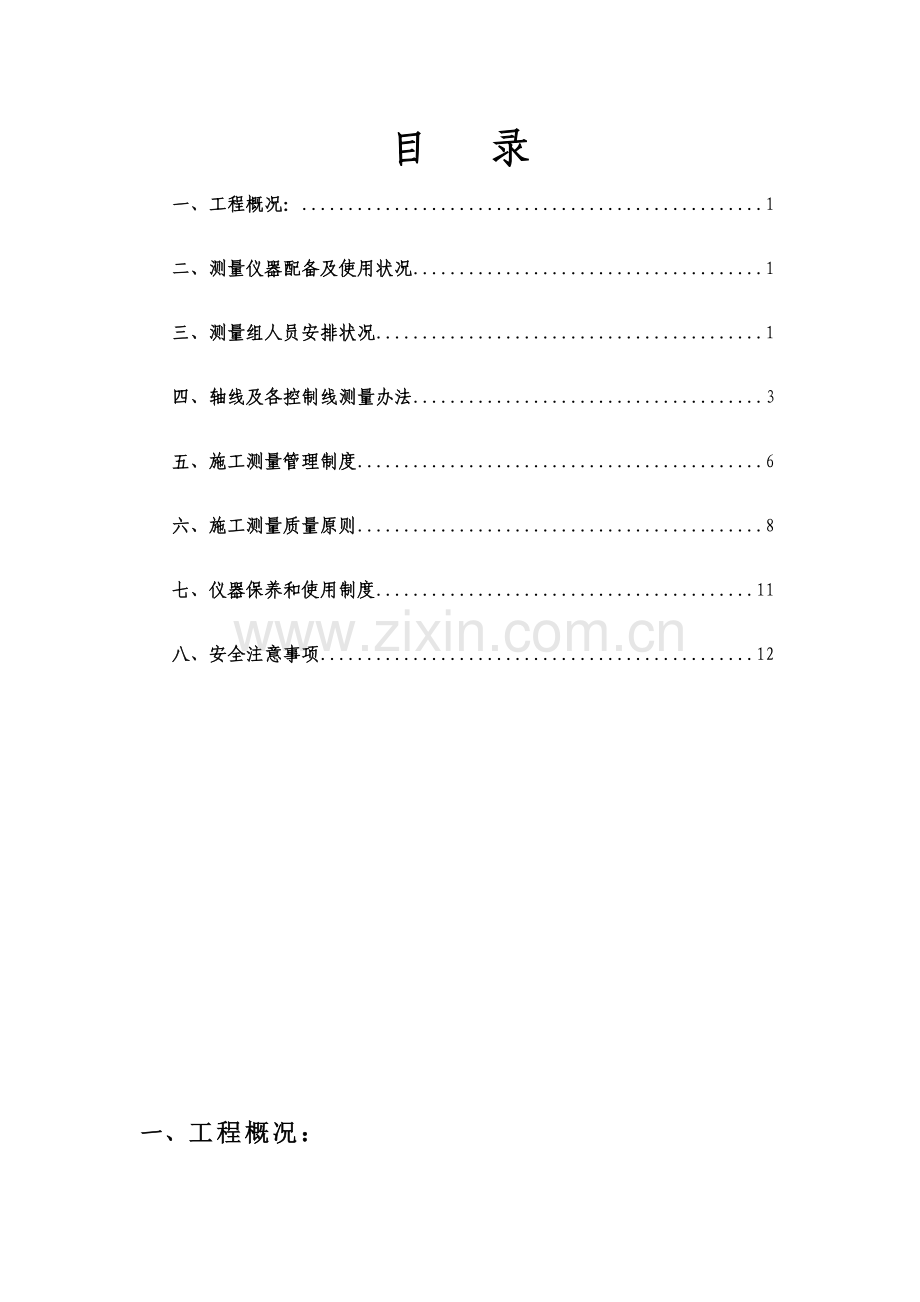

目 录
一、工程概况： 1

二、测量仪器配备及使用状况 1

三、测量组人员安排状况 1

四、轴线及各控制线测量办法 3

五、施工测量管理制度 6

六、施工测量质量原则 8

七、仪器保养和使用制度 11

八、安全注意事项 12

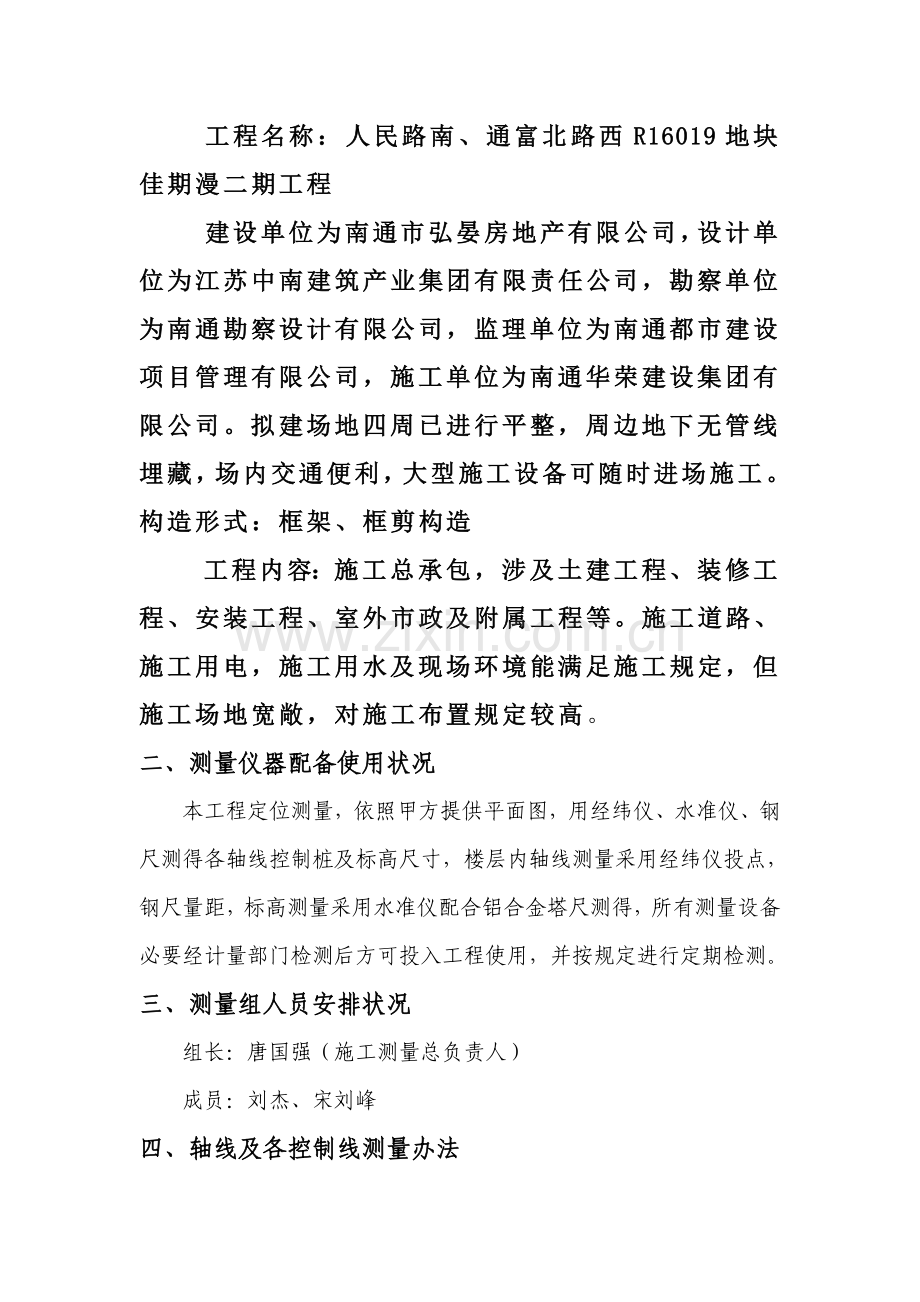

一、工程概况：
工程名称：人民路南、通富北路西R16019地块佳期漫二期工程
建设单位为南通市弘晏房地产有限公司，设计单位为江苏中南建筑产业集团有限责任公司，勘察单位为南通勘察设计有限公司，监理单位为南通都市建设项目管理有限公司，施工单位为南通华荣建设集团有限公司。拟建场地四周已进行平整，周边地下无管线埋藏，场内交通便利，大型施工设备可随时进场施工。构造形式：框架、框剪构造
工程内容：施工总承包，涉及土建工程、装修工程、安装工程、室外市政及附属工程等。施工道路、施工用电，施工用水及现场环境能满足施工规定，但施工场地宽敞，对施工布置规定较高。
二、测量仪器配备使用状况
本工程定位测量，依照甲方提供平面图，用经纬仪、水准仪、钢尺测得各轴线控制桩及标高尺寸，楼层内轴线测量采用经纬仪投点，钢尺量距，标高测量采用水准仪配合铝合金塔尺测得，所有测量设备必要经计量部门检测后方可投入工程使用，并按规定进行定期检测。
三、测量组人员安排状况
组长：唐国强（施工测量总负责人）
成员：刘杰、宋刘峰
四、轴线及各控制线测量办法
（一）现场施工控制网布设
a、基本定位采用在建筑物四周，置四个外控定位点，定位点采用60×80方木桩和C20混凝土浇筑600*300*300桩深埋于土中，在埋桩部位土体必要坚实离开边坡距离不得不大于1.5米防止边坡土体滑坡，在施工时不得扰动桩位附近土体，木桩在埋设时木桩四周应用3：7灰土填实，并应做好桩位四周排水工作。
b、内控点布置：楼内控点依照本工程特点至少不得少于3点，内控点采用150*150*10厚钢板制作预埋，在基本完毕后依照外控点尺寸投测于预埋板上，用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点，便于架设垂准仪向上传点投测。
（二）建筑物定位及基本施工测量
1、建筑物定位
（1）、用经纬仪把甲方指定坐标引坑下，再用钢卷尺丈量尺寸。进行复核无误后，再放出该楼轴线。
（2）建筑物定位桩拟定后，测量员经自检合格，画出定位单，报公司技术发展部验线。验线合格后填好测量定位报验单、方可进行下道工序。
（3）依照四个定位桩引测控制桩点并拟定四条控制主轴线以形成控制网，桩点要按规定进行留置并保护好。
2、基本施工测量
（1）±0.000如下平面采用外控法进行控制，即将建筑物主轴线控制点引测至基坑外，然后用经纬仪投测至基坑内，各主轴线在基坑两侧均做成半永久性桩点。投测至基坑内轴线，完毕后以量距办法进行校核交点距离。
（2）±0.000如下高程控制：先将标高引测至基坑边，然后用钢尺向下垂直拉到坑底，用水准仪进行校核，误差不得不不大于2mm，控制点不得少于３个。
（三）±0.000以上施工测量放线
1、首层±0.000米处平面、标高控制和校核
（1）在地下构造施工至±0.000米时，依照平面控制网校核建筑物楼角四角坐标，校核办法可采用坐标计算法进行，并以方位角及已知边长进行校核。同步根据施工图各轴线间距，校核所布置轴线间距，其误差不大于３毫米。
（2）采用钢尺量距时，温度超过原则温度５度时，进行三差改正，量边误差不大于３毫米。
（3）测角采用经纬仪一测回，采用正倒镜取中数即可，测角误差不大于12秒。
（4）量边、测角时应考虑外墙与轴线尺寸，以免导致较大粗差。
2、±0.000以上主轴线控制
用经纬仪把垫层上主轴线投测到各施工楼层外墙面。
3、±0.000以上标高控制
±0.000以上标高引测，重要是用钢尺沿构造外墙向上测量。每层控制点４处，分别由下层向上引测，以便于互相校核和适应分段施工需要，引测环节是：
（1）用水准仪依照基本高程控制点引测至首层建筑物内部，每个施工段设一种控制点，各点均要进行闭合取中误差，并保证精度合格，最后以此作为起始标高线。
（2）由各处起始标高线用钢尺沿铅直方向逐级向上引测标高，并在各层设＋500mm水平控制线。
（3）施工时将水准仪安顿到施工层，校测由下面传递上来各水平线，误差应在５毫米以内，在各层抄平时应后视两条水平线以作校核。
（4）观测时尽量做到先后视线等长，所用钢尺必要通过检定，以保证测量精度。
（四）各部位放线控制要点
施工中要严格控制好大角竖向控制线、外窗竖向线、门窗边线等。
1、大角竖向控制：
从首层开始，于四个大角部位设竖向控制线进行大角竖向控制，保证大角竖向垂直。每个大角两边各设一条控制线，均距大角为20cm。每层外墙拆完模板后，将竖向线用线坠引至上层，并由质检员和测量员检查该层大角偏差状况，对于浮现较大偏差时，要进行上报，由项目部技术股依照现场状况分析，找出因素并提出解决和整治办法。
2、外窗竖向控制：
从首层开始，每个外窗部位均要设控制线以控制其竖向位置，普通可设窗中线或边线。每层均要将控制线引至上层（用线坠引测），并要与下层窗位置进行校核，浮现偏差要及时调节。
3、门窗位置线：
每个门窗线均要弹出边线，并划交叉线标记。
4、预留洞口及预埋件位置控制：
依照施工需要，预留洞口及预埋件也需放出位置线，以保证其位置精确，保证施工质量。
五、施工测量管理制度
依照施工现场状况和工程特点，制定如下测量管理制度：
（一）交接桩制度：
1、项目部技术员收到设计图纸、具备交接桩条件后，报告建设单位和公司技术部，拟定期间及时进行交接桩工作。
2、交接桩工作由建设单位主持，施工单位由技术员组织，在现场由勘测设计单位直接进行交接桩工作。
3、交接桩测量资料必要齐全，并应标桩示意图，表白各种标桩平面位置和标高，必要时要附有文字阐明，依照资料，现场核对进行点交。
4、各种标桩采用点交方式，必要时进行现场交接复测。
5、交接桩时，各重要标桩要完整、稳固。交接后，接桩单位应组织测量单位进行必要复测工作。
6、交接单位在附测过程中，如发现问题，应及时提交交桩单位研究解决。
（二）测量复测制度：
1、为避免测量差错，所有测量内业和计算资料，必要经两人符合。施工中，应采用不同方式不同测点由两人进行复测，其测量工作内容、成果等要详细填入测量手簿内，并签字以示负责。
2、现场内各测量控制标桩，必要定期进行检测，特殊状况应随时进行检测。
（三）标桩保护：
1、测量人员必要对标桩妥善保护。永久和半永久性标桩要设立牢固，并应设立明显标志，设“测量标桩，注意保护”标记，以防损坏。
2、测量人员应经常定期巡视标桩保护状况。所有测量标桩，未经项目部主任工程师批准，不得随意拆毁。
3、在施测范畴内，需搭设暂时建筑物或堆放材料时，必要事先与各级测量人员获得联系，批准后方可实行，以免损坏测量标桩或影响测量视线。
七、施工测量质量原则
(一)施工控制测量
1、场区平面控制：
级别
边长（m）
测角中误差（“）
边长相对中误差
Ⅱ级
100～300
8
≤1/0

2、建筑物平面控制：
级别
边长相对中误差
测角中误差（“）
Ⅰ级
≤1/30000
7√n
Ⅱ级
≤1/15000
15√n
n为建筑物构造跨数。
建筑物控制测量，还应符合下列规定：
（1）控制网轴线起始点测量定位误差，不应低于同级控制网规定，容许误差宜为2cm。
（2）角度观测可采用方向观测法，其测回数应依照测角中误差大小，按下表拟定：

测角中误差
2.5”
3.5”
4.0”
5”
10”
测回数
DJ1
4
3
2
-
-
DJ2
6
5
4
3
1

(3)矩形网角度闭合差,不应不不大于测角中误差4倍。
(4)当采用钢尺丈量距离时，边长应以二测回测定；长度应进行温度、坡度和尺长修正。钢尺测距重要技术规定见下表:

边长丈量较差相对误差
作业尺数
丈量总次数
定线最大偏差(mm)
尺段高差较差(mm)
读定次数
估读值(mm)
温度读数值至(℃)
同尺各次或同段各尺较差(mm)
1/30000
2
4
50
≤5
3
0.5
0.5
≤2
1/0
1～2
2
50
≤10
3
0.5
0.5
≤2
1/10000
1～2
2
70
≤10
2
0.5
0.5
≤3

(5)矩形网应按平差成果进行实地修正,调节到设计位置。当增设轴线时,可采用现场改点法进行配赋调节。
(6)点位修正后，应进行矩形网检测。
3、高程控制：
级别
每千米高差全中误差（mm）
路线长度（Km）
水准仪型号
水准尺
观测次数
来回较差、附合或环线闭合差
与已知
点联测
闭合或
环 线
平地（mm）
三等
6
≤50
AL200/300
双面
来回各一次
来回各一次
12√L

当施工中水准点标桩不能保存时，应将其引测到稳固建筑物上，引测精度，不应低于原有水准级别规定。
（二）施工放样
建筑物施工放样重要技术规定，应符合下表规定：

建筑物构造特性
测距相对中误差
测角中误差（”）
在测站上测定高差中误差(mm)
依照起始水平面在施工水平面上测定高程中误差(mm)
竖向传递轴线点中误差(mm)
高度：60～100
1/10000
10
2
5
3

（1）基本放线尺寸容许误差
长度（Ｌ）、宽度（Ｂ）尺寸
容许误差（mm）
L（B）≤30m
±5
30m＜Ｌ（Ｂ）≤60m
±10
60m＜Ｌ（Ｂ）≤90m
±15
Ｌ（Ｂ）＞90m以上
±20

（２）轴线竖向投测容许误差
项 目
容许误差（mm）
Ｈ≤30ｍ
5
30ｍ＜Ｈ≤60ｍ
10
60ｍ＜Ｈ≤90ｍ
15
Ｈ＞90ｍ以上
20

（３）标高竖向传递容许误差
项 目
容许误差（mm）
每 层
±3
Ｈ≤30ｍ
±5
30ｍ＜Ｈ≤60ｍ
±10
60ｍ＜Ｈ≤90ｍ
±15
Ｈ＞90ｍ以上
±20
Ｈ──总高

（3）沉降观测
基准点及工作基点测量时按《建筑变形观测规程》（JGJ/T8-97）中一级水准测量进行，观测点测量时按该规程二级水准测量规定进行。详细限差如下表：

表一：（单位：mm）
级别
视线长度
先后视距差
先后视距合计差
一级
≤30m
≤0.7m
≤1.0m
二级
≤50m
≤2.0m
≤3.0m

表二：
级别
基辅分划
读数之差
基辅分划所测高差之差读数之差
来回校差
及闭合差
检测已测测段
高差之差
一级
0.3
0.5
≤0.3√n
≤0.45√n
二级
0.5
0.7
≤1.0√n
≤1.5√n

①在各级别测量时，初次测量均采用来回观测，后来观测中可按单程观测。对于观测点支站测量应采用来回观测。
②应在标尺分划线呈象清晰和稳定条件下进行观测。
③作业中要经常对水准仪i角及标尺水准器进行检查，发现问题要及时校正。
八、仪器保养和使用制度
1、测量仪器使用：
（1）测量人员应负责和检查测量仪器使用和保管状况。
（2）测量人员必要熟悉和掌握并严格遵守测量专业规程。
（3）凡新仪器使用之前必要进行检查校正，并依照阐明书，充分理解仪器性能后方可使用。
（4）精密测量仪器，必要由测量主管技术人员或在其详细指引下才干使用。
（5）测量人员在使用仪器施测过程中，必要坚守岗位，避免仪器受振、倾倒和碰撞，雨天或烈日下测量应打伞。
2、测量仪器维护：
（1）测量仪器必要由熟悉仪器性能和有实践经验专业技术人员经常定期维护。要按计量管理规定及时送验。单位内部每季度要检查校验一次仪器精度。
（2）测量人员随时清点仪器附件、工具，以防止丢失。
（3）测量仪器或工具，应经常保持清洁，及时擦拭，定期上油。
（4）测量仪器使用中，如发现误差过大或受损时，应及时提出报告，送公司技术部解决，不得擅自拆修。
3、测量仪器保管：
（1）测量仪器必要由专人保管，使用中要注意防晒、防淋、防尘和防潮。
（2）领用和归还仪器时，使用和保管人员应互相进行检查，发现问题及时提出。
（3）测量仪器主管人员必要掌握、检查、理解测量仪器使用、保管状况，规定每年登记一次，发现问题及时解决。
（4）建立测量仪器档案卡片制度，并随同仪器同步调动。
（5）测量仪器必要经公司主管业务部门组织鉴定后方可报废。
（6）增补购买测量仪器必要由公司技术部提出申请，报公司总工程师审批。
测量人员必要严格遵守各项管理制度，严格按施工规范规定进行操作，认真踏实，不弄虚做假，不敷衍了事，测量数据及时精准，保证施工正常顺利进行，保证施工质量。
九、安全注意事项
在测量过程中，应特别注旨在坑、井边作业环境，基坑边和基坑边坡下察坑边土体稳定状况，应防止坑边土体坍塌和坑边物料坠落而引起事故。
垂直投测时投测口，应拿稳手中工具和清除孔口周边杂物，防止物件从投测口顺孔坠落砸坏测量设备和测量人员。
在投测口未放接受靶前，楼层上测量人员不准将眼对准孔口和投测人员在未接到上部测量人员信号，不准随便向上发射激光束，防止激光将测量人员眼灼伤。
水准测量时，应注意工作场合架空线路，防止塔尺与电线碰撞而发生触电事故。
