衬砌拱护坡首件综合项目施工专项方案.doc

贵州省余庆至安龙高速公路平塘至罗甸段公路工程

PLTJ-5标段
衬砌拱护坡首件施工方案

编制：
审核：
批准：

中华人民共和国建筑第八工程局有限公司
平塘至罗甸高速公路PLTJ-5标项目经理部
二〇一六年八月

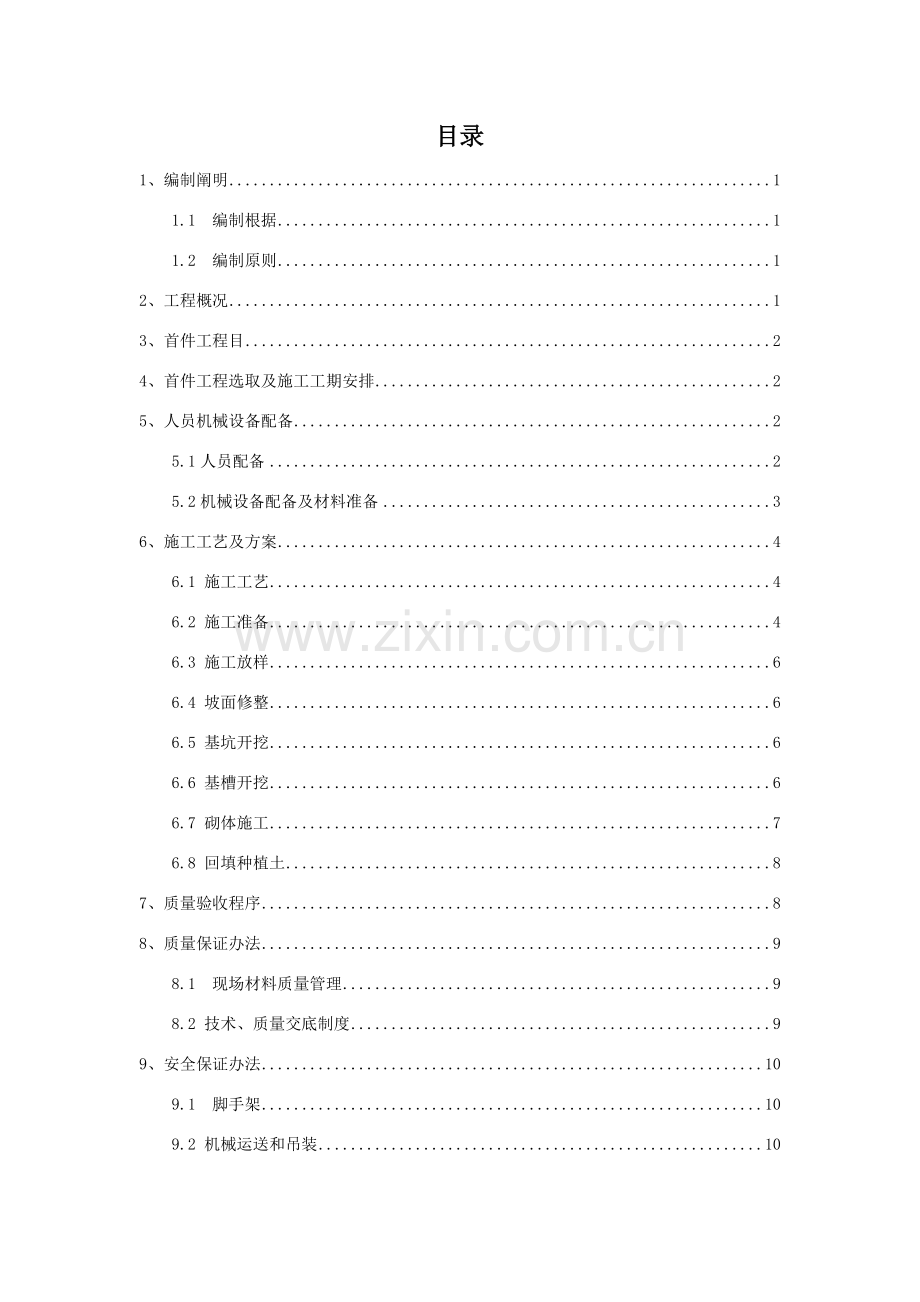

目录
1、编制阐明 1
1.1 编制根据 1
1.2 编制原则 1
2、工程概况 1
3、首件工程目 2
4、首件工程选取及施工工期安排 2
5、人员机械设备配备 2
5.1人员配备 2
5.2机械设备配备及材料准备 3
6、施工工艺及方案 4
6.1 施工工艺 4
6.2 施工准备 4
6.3 施工放样 6
6.4 坡面修整 6
6.5 基坑开挖 6
6.6 基槽开挖 6
6.7 砌体施工 7
6.8 回填种植土 8
7、质量验收程序 8
8、质量保证办法 9
8.1 现场材料质量管理 9
8.2 技术、质量交底制度 9
9、安全保证办法 10
9.1 脚手架 10
9.2 机械运送和吊装 10
9.3 施工操作 10
11、文明施工及环境保证办法 11
11.1 文明施工办法 11
11.2 环境保证办法 11

1、编制阐明
1.1 编制根据
1、贵州省余庆至安龙高速公路平塘至罗甸段公路工程两阶段施工图设计文献；
2、国内现行公路工程施工规范及质量检查评估原则：
3、《公路路基施工技术规范》－JTG F1O-；
4、《公路土工实验规程》-JTG E40-；
5、现场实际状况和通过调查所掌握关于资料信息。
6、我公司综合实力、机械设备能力、技术力量和近年来类似工程建设所积累丰富施工经验。
1.2 编制原则
1、严格按规定合同工期、质量、安全、实验等目的编制施工方案，使建设单位各项规定均得到有效保证。
2、遵循设计文献原则。认真阅读核对所获得设计文献资料，理解设计意图，掌握现场状况，严格按设计资料和设计原则编制方案，满足设计原则和规定。
3、遵循“安全第一、综合治理”原则。严格按照工程施工安全操作规程，从制度、管理、方案、资源方面制定切实可行办法，保证施工安全，服从建设单位指令，服从监理工程师监督检查，严肃安全纪律，严格按规程办事。
4、遵循“科技是第毕生产力”原则。采用建设成功经验和新技术，充分应用“四新”成果，配备精干高效技术骨干力量和专业化施工作业队伍，充分发挥科技在施工生产中先导保障作用。
5、遵循施工生产与环保同步规划，同步建设，同步发展原则。
6、遵循贯标机制原则。保证质量、安全、环境三体系在本项目工程施工中自始至终得到有效运营。
2、工程概况
本标段路线起于凯阳坡隧道进口端，起点桩号为K34+360.000，设凯阳坡隧道穿过山体，顺沟向西南至汪降，经董老向南绕过大岩脚山体、经下坝、龙中至下堰，顺拉莫南侧山脚布至通州南部白香坳设立互通于通州等周边乡镇。出互通后到本标段终点，终点桩号为K43+810.663。线路全长9.45Km。
衬砌拱按照设计图纸施工，拱型骨架间净宽2.5m，主骨架截面为U型，宽0.5m；骨架嵌入路堤边坡深0.25m；骨架由C20预制板（5 cm×25 cm×53cm）镶边，埋深0.25m,外漏0.05m;外露泄水槽0.4m宽，0.05m高。梯条形基本底宽0.7m，深0.5m。拱型骨架从上往下布置，最下一种拱至护脚顶面不应不不大于5.0m且不不大于3.0m。防滑平台高0.4米，宽0.7米。
3、首件工程目
3.1通过衬砌拱护坡首件工程实行，验证拟定施工方案可行性，优化施工工艺组合，获取有关技术参数，为规范化施工创造条件，同步以便指引后续同类型衬砌拱护坡施工。
3.2通过首件工程实行，解决有也许影响工程质量各种因素和问题，对浮现问题及时解决，避免施工后期导致返工。同步总结各种问题因素，对后续衬砌拱护坡施工进行指引。
3.3通过首件工程实行，熟悉设计、施工规范和技术规定。对后期全面施工提供技术、质量上参照。
4、首件工程选取及施工工期安排
首件工程选取在K43+400-K43+500段。筹划开工日期8月10日，筹划竣工日期9月15日，工期为36天.
5、人员机械设备配备
5.1人员配备
为了保证本工程设计质量、安全、进度，我项目部组织强有力技术管理力量和施工经验丰富施工队伍，保证衬砌拱护坡施工顺利进行。所投入施工人员见下表5-1、5-2。

表5-1： 管理人员表
序号
姓 名
职 务
职称
1
史延勇
项目经理
高档工程师
2
秦江
项目副经理
高档工程师
3
龙威
项目总工
高档工程师
4
刘亮
工程部长
工程师
5
罗凯
质量部主任
工程师
6
徐定权
安全总监
安全工程师
7
江真杰
实验室主任
实验工程师
8
周洪
测量主管
工程师
9
唐安训
技术员
助理工程师
10
卢鑫
技术员

11
李钊
技术员

12
李攀洪
质检员
助理工程师
13
常启龙
质检员
助理工程师
14
李洪
质检员
助理工程师
15
张俊
测量员
助理工程师
16
王向涛
测量员

表5-2： 施工人员表
序号
工 种
人数
备注
1
现场管理及技术人员
4

2
电工
1

3
砌筑工人
10

共计

15

5.2机械设备配备及材料准备
为保证本工程顺利进行，依照项目工程数量、工程进度和进度筹划，按照经济合用、合理配备原则，安排机械设备。重要施工机械设备见下表：
表5-2： 重要机械设备表
序号
设备名称
规 格
单 位
数量
1
水泵
SPA-180
台
1
2
全站仪
徕卡TS-2
台
1
3
搅拌机
JZ380
台
1
6、施工工艺及方案
6.1 施工工艺

M7.5浆砌片石衬砌拱植草护坡施工工艺图

6.2 施工准备
6.2.1.材料
1、水泥：采用P.O425硅酸盐水泥，水泥等材质要符合设计或关于规范规定，同步要进行进货检查，堆料场地要有规划，水泥不能露天堆放，禁止受潮、雨淋和暴晒。
2、砂：采用级配良好、质地坚硬、颗粒粒径不大于5mm机制砂。杂质含量应通过实验拟定，其最大含量不适当超过标号＜C30混凝土含泥量＜5% 。
3、石材：石料必要质地坚硬，石质均匀一致，不适当风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经实验鉴定满足规定，有石材实验报告单。石料表面如有泥污、水锈，应清除洗刷干净后方准使用；普通应由爆破法或楔劈法开采石块，中部厚度不不大于15cm，卵形和薄片者不得使用，用作壤面片石，应选取表面较平整及尺寸较大者，且边沿厚度不得不大于15cm；砌筑前应稍加修整，并将影响灰缝尖、凸棱角敲掉；风化石、裂纹石、有软弱夹层石块应剔除，不得使用；石块在砌筑前应浇水湿润。
4、水：拌制混凝土用水不得具有油脂、糖类等物质。供饮用水，普通能满足施工规定，除饮用水不做实验，普通用水都必要做水质分析，合格后方可用于混凝土施工。
5、砂浆
（1）砌体工程所用水泥砂浆标号，应达到设计规定，满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量规定。各种标号砂浆配合比根据实验室提供资料为准。
（2）砂浆必要具备恰当流动性和良好和易性，以保证砌体灰缝充分填满和压实。砂浆稠度用原则圆锥体在垂直方向沉入砂浆深度表达，普通为4~7cm。零星工程可用直接观测法检查，即用手捏成小团，以指缝不出浆，松手后不松散为适度。
（3）砂浆配合比由工地实验室拟定，并经监理承认后下发各队执行。
（4）每个工班砌石，应作1组（3件为一组）评估砂浆强度试件。当水泥品种、标号或配合比等有变动时，均应另作试件1组，以此作为衡量砂浆施工质量根据
6.2.2.作业条件
1、技术准备
组织工程部、实验室、测量队、作业队等关于人员进行熟悉边坡拱形骨架设计图纸以及施工技术规范规定，并认真组织学习施工方案及工艺规定，质量检测原则及质量操作要点，材料质量规定及检测方式频率等；
2、施工现场准备
依照施工现场清理坡面，因我标段路基填料为砂砾，考虑到护坡拱形骨架内培植草土25cm，故规定坡面超刷设计线20cm，修整坡面弥补坑凹，保持坡面平顺，做好暂时排水设施；
3、测量准备
测量队依照设计图纸规定分段放样，拟定路基边坡坡率、边坡上、下线，注意边坡坡脚处放样，保证路基纵、横向线形顺畅与边坡整体性圆顺性；
4、实验准备
衬砌拱镶边采用C20砼预制施工方案，实验室进行C20砼配合比实验，根据砼试件，拟定理论配合比；基本及主、次骨架采用M7.5砂浆进行浆砌，实验室进行砂浆配合比实验 ，根据砂浆试件，拟定理论配合比；
6.3 施工放样
以线路中线控制，根据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加桩设立，放样出边坡尺寸。在同一边坡中，当边坡高度4.0m＜H≤5.0m时，设双排衬砌拱；5.0m＜H≤6.5m时，设三排衬砌拱；当边坡高度6.5m＜H≤8m时，设四排衬砌拱；当边坡高度8m＜H≤10m时，设五排衬砌拱；当边坡高度H＞10.0m时且边坡率为1：1.75、1：2.00路段，设多排衬砌拱；拱圈长度L应依照该段边坡中最大斜高平均分派，并保持相似拱圈布置模式，体现整洁与美观。
6.4 坡面修整
边坡放样后，根据设计坡率采用挂线对设计坡面线整修，残缺部位挖台阶分层填筑；施工前对坡体进行整平、夯实，达到路堤压实原则。
6.5 基坑开挖
基坑采用人工开挖，开挖过程严格控制基坑高程，禁止超挖欠挖，基本构造尺寸满足设计规定。
6.6 基槽开挖
依照测量班复核后控制点用全站仪测设出每条骨架轴线，并用钢尺丈量等办法进行复核，无误后挂线开挖基槽
6.7 砌体施工
1、一方面先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大石料以大面为底，较宽砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙；
2、砌体（涉及拱体和脚墙）采用挤浆法分层分段进行砌筑。分段位置设在沉降缝处，分层水平砌缝大体水平。各砌块砌缝应互相错开至少8㎝，不能产生通缝，砌缝应饱满，完全布满砂浆，不能有空洞存在；
3、护坡沿线路方向每4个拱设伸缩缝一道，缝宽0.02m，缝内堵塞沥青麻筋，深度不不大于0.2m。
4、浆砌片石时，应运用片石自然形状，互相交错衔接在一起。因而，除最下一层石块应大面朝下外，上面石块不一定必要大面朝下，做到犬牙交错，搭接紧密即可。同步在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料缝子留开，保证2cm深度，以利于勾缝;
5、沉降缝和伸缩缝砌法：
为保证接缝作用，两种接缝必要垂直，并且缝两侧砌体表面需要平整，不能搭接。同步，接缝中尚需填塞防水材料，防止砌体漏水。砌筑有接缝砌体时，最佳依照设计规定接缝位置，采用跳段砌筑办法，使相邻两段砌石高度错开。并在接缝处作为一种外露面，挂线砌筑，达到又直又平。
6、勾缝
勾缝采用凹缝，缝宽2㎝，缝深1.5㎝，勾前用水冲洗干净，勾后再用同级别水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1㎝，厚0.5㎝，并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5㎝缝用水冲洗干净后采用10号砂浆钩凹缝，缝宽2㎝，深2㎝，缝两侧抹带抹成宽3㎝，厚0.5㎝砂浆凸带。泄水管口与墙面齐平，管与砌石之间用砂浆填塞密实。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝后来需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面
7、养生
砌体砌筑完毕后应及时覆盖，并经常洒水保持湿润，常温下养护期不得不大于7d。在养护期间应避免对砌体产生碰撞、振动。
8、砌体砂浆未达到设计强度前，不得承受所有设计荷载
9、砌体砂浆达到设计强度后，应对开槽两边空留部位进行回填夯实；
6.8 回填种植土
在拱圈内培种植土10cm厚，作为植草绿化基本。
6.9 施工注意事项如下：
（1）截水骨架应随开挖、随浇筑，并作好路基面排水设施；
（2）截水骨架宜在旱季施工；
（4）选用P.O425硅酸盐水泥普通硅酸盐水泥，使用前必要通过检查，不得使用过期失效水泥；
（5）C20预制块砼应严格按配合比采用搅拌机拌和，填入模具放置振动台上震动密实后进行洒水养护，并防止人员踩踏已浇筑好圬工；
（6）基本开挖用人工开挖，应依照地质状况，必要时应进行分段跳槽开挖，做好暂时支护后，及时砌筑拱型植草窗。拱型植草窗基底倾斜度严格按设计规定设立，基槽开挖好后应请监理工程师现场检查，合格后方可进行下道工序施工；所有拱型骨架施工均应按设计尺寸和拱型骨架坡度挂线砌筑，并按设计及规范规定设立伸缩缝；
（7）控制好截水骨架顶部标高应与路基标高一致，保证路基设计宽度。
7、质量验收程序
7.1首件工程验收承认制评价责任体系应坚持“自下而上，分级负责”原则。参建单位依照合同规定和监理规程，结合实际工作，分别承担各自所负责任。
7.2首件工程完毕后，由承包人应对已完毕首件工程施工工艺和质量进行综合评价，提交总结报告。由监理组织关于人员对其进行分析、研究，验证施工工艺可靠性、合理性、提出改进意见，形成初评报告。驻监办经初评后，单项工程评估达到质量评估原则预期规定上报总监办召开验收会议，进行终评。
7.3首件工程经评审通过后，承包人、驻监办应依照评审意见进一步完善施工方案和监理细则作为最后实行方案。
7.4承包人和驻监办对首件工程原始记录和总结报告分类整顿，交工验收时统一归档。
7.5对于通过终评首件工程，监理单位应督促承包人将施工工艺、技术指标及质量控制办法制成标志牌，竖立在施工现场醒目位置，应涉及施工技术负责人、施工队长、自检负责人、监理负责人等信息。正式批量施工前，逐级进行详细技术交底，保证全体人员对各道工序纯熟掌握。
7.6承包人应政严格按照首件工程所形成施工工艺、技术指标、设备和人员规定、质量控制办法等进行施工，通过终评首件工程，其后续工程质量不得低于首件工程原则，保证产品质量始终保持优良。同步通过不断总结经验，进一步完善施工工艺，保证工程质量。

8、质量保证办法
8.1 现场材料质量管理
8.1.1严格控制外加工、采购材料质量。
各种地地方材料、外购材料到现场后必要由质检部和材料部关于人员进行抽样检查，发现问题及时与供货商联系，直到退货。
8.1.2搞好原材料二次复试取样、送样工作。
水泥必要取样进行物理实验；片石原材料必要取样进行物理实验，有效期超过三个月水泥必要重新取样进行物理实验，合格后方可使用。
8.2 技术、质量交底制度
技术、质量交底工作是施工过程基本管理中一项不可缺少重要工作内容，交底必要采用书面签证确认形式，详细可分为如下几方面：
(1)现场经理必要组织项目部全体人员对图纸进行认真学习，并同设计代表联系进行设计交底。
(2)施工组织设计编制完毕并送业主和总监审批确认后，由项目经理牵头，项目工程师组织全体人员认真学习施工方案，并进行技术、质量、安全书面交底，列出核心分部工程和施工要点。
(3)本着谁负责施工谁负责质量、安全工作原则，各分管分项工程负责人在安排施工任务同步，必要对施工班组进行书面技术质量、安全交底，必要做到交底不明确不上岗，不签证不上岗
9、安全保证办法
9.1 脚手架
（1）砌体高度超过1.2ｍ时，应搭设脚手架，砌体高度超过4ｍ时，应采用里脚手架，必要加搭安全网：如采用外脚手架时，必要加设护栏和挡脚板。
（2）脚手架上堆料不应超过脚手架荷载能力，一块脚手板上操作人员不应超过2人。
（3）不应在不稳固工具或其她物体在脚手架上垫高操作。
（4）不应在未经加固状况下，在一层脚手架上叠加脚手架。
（5）运送材料坡道须钉装牢固，并应加钉防滑条及扶手、栏杆。
9.2 机械运送和吊装
（1）用于垂直运送起重设备，滑车、绳索、刹车等必要满足负荷规定，牢固无损、吊运时不应超载，并须经常检查，发现问题及时解决。
（2）石料运送车辆先后距离，在平道上不适当不大于2ｍ，坡道上不适当不大于10ｍ。
9.3 施工操作
（1）开始前必要检查脚手架等操作环境与否符合安全规定，道路与否畅通，机具与否完好，符合规定后才干开始施工。
（2）砌基本时，应检查和经常注意基坑壁土质变化，有无崩裂征兆。堆放石料应离坑边恰当距离。当深基坑装设挡板及支撑时，操作人员应设梯上下，施工和运料时不得碰撞，踩踏支撑。
（3）在位置上下交叉作业时，必要设立安全隔板，操作人员必要戴安全帽。
（4）用锤打石时，应先检查铁锤与否牢固，打锤时应按石纹走向落锤、锤口要平、落锤要准。同步要注意附近状况，以防伤人。
（5）不得在墙顶或脚手架上修改石料，以免震动墙体，影响质量或石块掉下伤人。
（6）凿石时，应防止碎块伤人。
（7）泄水孔按设计与砌体同步施工。
11、文明施工及环境保证办法
11.1 文明施工办法
1、施工现场平面布置
（1）施工区、生活区明确划分。
（2）各种标牌统一制作，做到整洁、有序、规范。
（3）生产、生活住房用电线路严格按暂时用电设计架设，不得任意拉线接电。
2、成品、半成品及原材料堆放。
（1）所有材料堆放整洁，并悬挂名称、品种、规格等标牌。
（2）对成品进行严格保护办法，禁止污染、损坏成品。
3、现场场地用道路
（1）现场场地用道路地面加以硬化，厚度和强度满足施工和行车需要。
（2）道路平坦畅通，设立相应安全防护设施和安全标志。
（3）搞好道路养护，周边设排水沟，保证路面无积水
11.2 环境保证办法
(1)防止水土流失和废料废方解决办法
在施工期间应始终保持工地良好排水状态，修建暂时排水渠道，应与永久性排水设施相连接。施工中开挖土石材料，不得对排灌系统及农田水利排水系统产生淤积或堵塞。按监理工程师批示在恰本地点设立弃土场，有条件时，力求少占土地，并结合改地造田。
(2)防止和减轻水、大气受污染办法
施工废水、生活污水不得直接排入农田或河流及饮用水源。应采用过滤、沉淀池解决等办法，做到达标排放。
施工期间，水泥、油料、化学品等应严格管理，防止雨季将物料随雨水径流排入地表及附近水域导致污染。
施工机械应防止严重漏油，禁止机械在运转中产生油污水未经解决就直接排放。
为减少施工作业产生灰尘，应随时进行洒水或其她抑尘办法，使不浮现明显降尘。
(3)保护绿色植被办法
施工时应尽量合理保护公路用地范畴之外既有绿色植被。施工时废方在设计弃土堆处集中堆置，夯实平整，并将腐殖土覆于其上，以达到美化路容、恢复植被、防止水土流失目。
施工期间工程破坏植被面积应严格控制，除了不可避免工程占地以外，不应再发生其他形式人为破坏。
(4)土地资源保护办法
施工中尽量少占农田，注重弃土堆复垦，并对弃土堆进行绿化。
对施工人员加强保护自然资源及野生动植物教诲，在雇用合同中规定禁止偷猎和随意破坏植被。
