工程施工和工程管理技术标准模板.doc

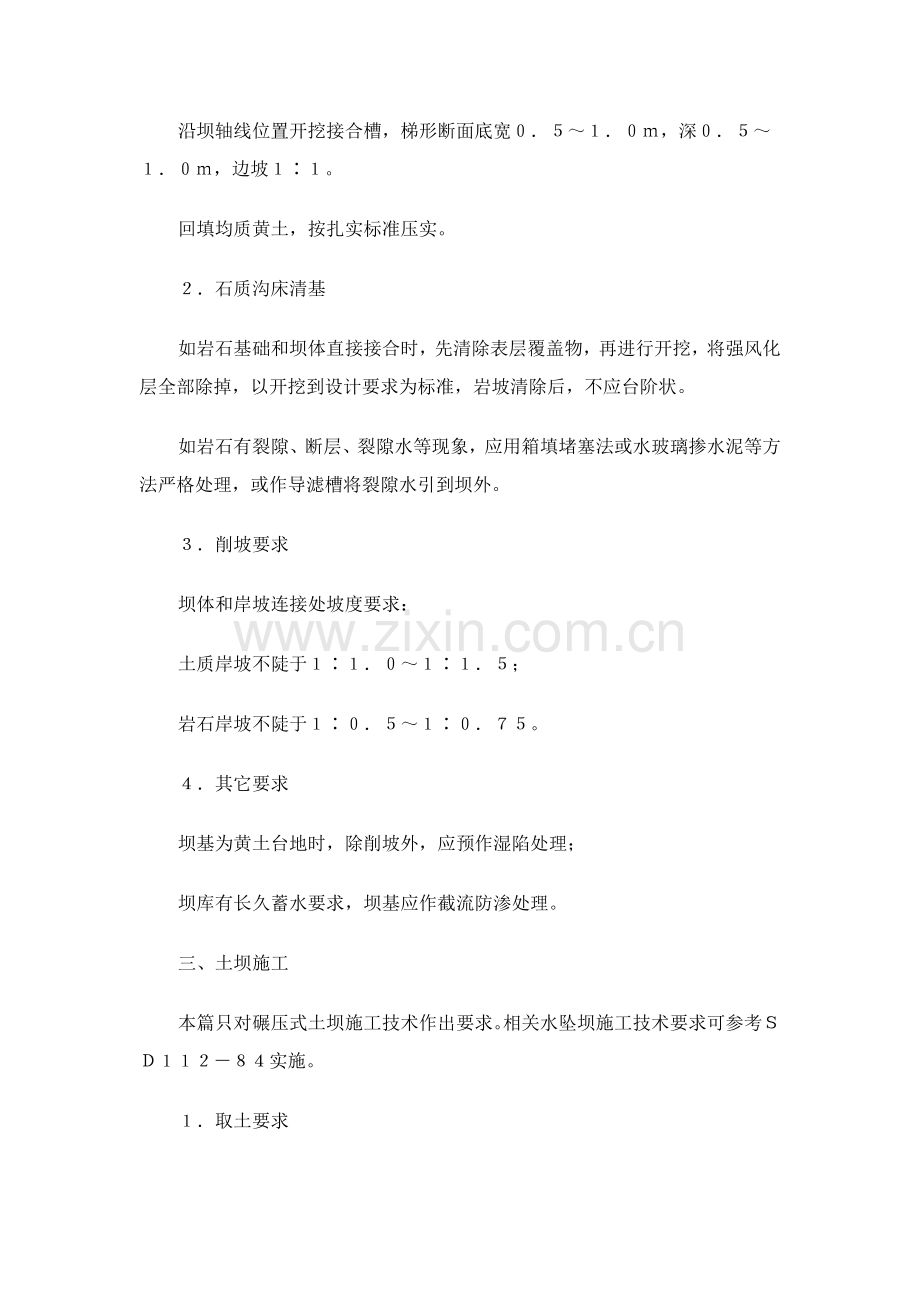

工程施工和工程管理（技术标准）中国水利-9A刊编者按：中国国家标准水土保持综合治理技术规范沟壑治理技术对中国水土流失治理中沟壑治理制订了专门技术标准，其中第三篇就是相关淤地坝技术标准。这里节选了该部分标准中工程施工和工程管理方面内容。这两部分对淤地坝施工及管理提出了明确技术要求。工程施工一、施工准备 施工场地准备包含选好土、石料场，确定运输土、石路线，修筑交通道路，架设输电、通讯线路，安装机泵，修建堆放物资（炸药、水泥、施工工具）临时仓库等。 施工定线依据计划、设计图纸，将土坝、溢洪道、泄水洞等各项建筑物位置，用测量工具逐项落实到地面，并用打桩等措施给予确定。二、清基（包含土坝、溢洪道、泄水洞位置范围内坝基和岸坡）土质沟床清基要求将浮土、杂物等全部清除。清除深度按浮土、杂物深度而定，通常要求以上。沿坝轴线位置开挖接合槽，梯形断面底宽，深，边坡。回填均质黄土，按扎实标准压实。石质沟床清基如岩石基础和坝体直接接合时，先清除表层覆盖物，再进行开挖，将强风化层全部除掉，以开挖到设计要求为标准，岩坡清除后，不应台阶状。如岩石有裂隙、断层、裂隙水等现象，应用箱填堵塞法或水玻璃掺水泥等方法严格处理，或作导滤槽将裂隙水引到坝外。削坡要求坝体和岸坡连接处坡度要求：土质岸坡不陡于；岩石岸坡不陡于。其它要求坝基为黄土台地时，除削坡外，应预作湿陷处理；坝库有长久蓄水要求，坝基应作截流防渗处理。三、土坝施工本篇只对碾压式土坝施工技术作出要求。相关水坠坝施工技术要求可参考实施。取土要求土料取用坚持先低后高、先近后远、先易后难标准，做到高土高用，低土低用，缩短运距。最终坝高以下坝端严禁取土。运土道路应尽可能部署成循环形式，往来路线分开，避免陡坡和急转弯。土壤含水量应达成设计要求，含水量较低料场，应提前洒水和灌水。铺土要求坝基为黏性土时，应先采取方法，使坝基表面含水量控制在设计要求范围内，然后铺土压实；若为砂性土基时，应先将坝基表面洒水压实，然后再铺土。填筑土料要求均质，不含腐殖质土、石块、大土块、冻土块或草根、树枝等其它杂质。土料含水量要求在，通常不低于。铺土应平行于坝轴方向呈条形延伸；条形间横向接缝应错开，厚度应均匀，宽度应一次铺够，避免接缝。人工扎实铺土厚应不超出；机械履带碾压铺土厚度；羊角碾碾压铺土厚度。连续铺土压实坝面需合适洒水湿润，并钩皮刨毛，以利上下层接合；越冬压实坝面，必需将冻层面挖开运走。冬季停工土坝，坝面应铺一层松土。压实要求坝体压实应依据土料性质、含水量和压实工具事优异行试验，确定铺土厚度和夯碾次数。干容重标准数值，通常要求不低于，在施工期间，每压实一层均需取样测定干容重和含水量。大中型淤地坝应尽可能使用机械碾压。采取进退错距法，两次错车碾迹重合，沿坝轴方向进行，用挡低速碾压。人工扎实使用石夯、铁夯和混凝土夯，夯具重量要求。采取梅花套打法，夯迹应重合。土坝整坡土坝施工期间，每夯压升高一层，应按设计坡比随时进行整坡，要求整个坝坡均匀一致。四、溢洪道施工（）溢洪道过水断面必需按设计宽度、深度、边坡施工，同时要严格掌握溢洪道底高程，不能超高或降低。（）土质山坡开挖溢洪道时，过水断面大于，过水断面以上山坡大于。在断面变坡处要留一平台，宽左右。溢洪道上部山坡应开挖排水沟，以确保安全。溢洪道开挖土方应尽可能利用上坝，在施工次序安排上，要和土坝施工对应进行。（）岩石山坡上开挖溢洪道，应沿溢洪道轴线开槽，再逐步扩大到设计断面。不一样风化程度岩石稳定边坡比为弱风化岩石；微风化岩石。（）用浆砌石衬砌溢洪道时按浆砌料石（或块石）施工实施。五、泄水洞施工泄水洞施工包含卧管、涵洞、消力池等；涵洞工程应按涵洞、涵管等不一样类型及在坝体内、外不一样位置，采取不一样方法进行施工。浆砌石洞施工砌石时土质基础不坐浆，岩石基础应清基后坐浆。侧墙砌筑，应先确定中线和边线位置。砌筑有斜面侧墙时，应在其周围用样板挂线。砌石方法按浆砌料石（或块石）施工中基础处理和石料砂浆准备和砌石要求实施。起拱脚端应和水平成一定角度，在涵台沿未砌到拱线之前，就应将石块逐步砌成倾斜状态，以使起拱线斜度满足要求，外层预留勾缝槽。砌筑拱圈时，应以拱全宽和全厚，同时由两端起拱线处对称向拱顶砌筑。相邻两行拱石砌缝应错开，错距不得小于。必需保持拱平顺曲线形状。应待砂浆强度能承受静荷载应力时，才能拆除支撑架。涵洞两侧及顶部，应用黏土回填以上，方能用大夯扎实。两侧要求平衡填高，干容关键求大于坝体设计值。靠近洞壁部位，填黏土含量不应小于，并用大锤夯捣，使回填土料挤满每个砌石缝隙。填土扎实时应在洞（管）壁上洒水，以利接合。预制混凝土涵管施工管座砌筑应依据预制涵管每节长度，在两端接头处预留接缝套管位置。管座应采取或支撑。预制管必需由一端向另一端套装，接头缝隙应用沥青麻刀填塞。预制管如为平接，必需套有管箍，管箍和管之间用水泥石棉粉砂浆填实。管壁周围应用小木夯分层打实，当填土超出管顶以上后，再用大夯或机械压实。六、浆砌料石（或块石）施工在泄洪和泄水各部构件施工中，大部分需作浆砌料石（或块石）施工。另外，在一些特殊情况下，需在沟中修建浆砌料石重力坝，其施工主体也由浆砌料石完成。基础处理地基开挖，应清除强风化岩石，按设计挖到弱风化或微风化基岩上。基岩边坡必需确保稳定。顺河流方向基面不能挖成向下游倾斜。岸坡开挖，清除表面覆盖物，并使利用基岩面平整，坡度要符合技术要求。浆砌石坝坝基范围内断层破碎带或软弱夹层，应依据所在部位、形状、宽度、组成物性质及对坝体安全影响，采取处理方法。通常对规模不大而倾角较陡断层破碎带采取在表面加混凝土塞方法处理。混凝土塞深度，通常为破碎带宽度倍。若断层破碎带伸出坝基以外时，应延优点理段到坝体以外倍处理深度。石料和砂浆准备石料尺寸应基础一致，长 ，宽，厚。浆砌前应将砌石表面泥污、水锈等洗刷洁净。砂浆配制必需按设计配合比调和，稠度应适中，过干不易捣实，过稀降低质量。砂浆配合百分比见表。砌石要求镶面石要一丁一顺间隔排列，上下层镶面石竖缝应错开以上；腹石需错开石块长度；砌石缝宽和石料形状相关，粗料石为，块石为，片石为左右。迎水面镶面石应用号水泥砂浆砌筑。背水面面石可用号混合砂浆砌筑。填腹石可用号白灰砂浆砌筑。表面勾缝宜用号水泥砂浆。水泥砂浆砌石体应进行洒水养护（洒水次数依据气温风力而定），表面用草袋覆盖，使砌体常常保持湿润状态。暂不加砌，最少需养护。正在砌筑表面，严禁敲打、震动。砌筑方法应用挤浆法，先在基础表面铺一层厚砂浆，将石料放在砂浆上，用脚踩或锤击，使之紧密接合，然后给竖缝灌灰浆，至缝深后，向缝内挤片石，并用铁锤捣实，使砂浆和石块紧密接合。七、干砌块石施工（）砌体要分层进行，层间竖缝要错开，每层以大石块为骨干，大面朝下。（）不平稳部位应用小石块垫稳，不得有松动石块。（）层面应常常见厚薄不一样石块调整高度，方便一直保持各层呈基础水平上升。（）砌体应表里一致，不得以大块石砌外缘而内填碎石或河卵石；外砌石块要互压以上，并用大块石封顶。八、冬季施工（）通常土石工程，不应在以下进行施工。如利用白天温度较高施工，而夜间气温降到以下时，施工中应采取防寒方法。（）土坝冬季施工。要求取土场尽可能选择在背风向阳处，采取立面开挖，实施挖、装、运、铺、压流水作业，不留间歇，预防冻结。冻土严禁上坝。尽可能采取爆破松土、机械碾压方法施工。夜间停工时应铺一层虚土，次日夯碾。限制土壤含水量，通常砂壤土含水量小于，轻、中粉质壤土及黏土小于。（）浆砌石或混凝土工程冬季施工，可采取以下方法：加热法：混凝土施工需有预热方法，先用热水拌和，再对骨料预热。石块温度保持在以上，砂浆温度保持在以上。暖棚法：棚内温度保持在以上。掺料法：在砂浆里掺入食盐或氯化钙。九、安全施工爆破施工必需根据爆破安全规程进行，并确定各项安全距离，见表。汛期施工应做好防汛抢险一切准备工作。高空作业脚手架必需常常检验、维修和加固。料、具妥善保管，现场作业要有防护准备。工程管理 一、 工程检验和观察完工检验工程完工后和蓄水、泄水前后，应对各项建筑物进行全方面检验。汛期检验汛前检验防汛准备情况，并落实抢险队伍组织和制度。暴雨洪水来临时，应有专员观察雨情和水情，检验坝体和溢洪道、泄水洞等建筑物安全情况。对关键工程（或新材料、新技术施工工程）观察依据工程规模和生产需要，观察土坝沉陷、位移、裂缝、渗流。定时观察雨量、库水位、库内淤积、泄水流量、含沙量、库区塌岸。二、 工程维修养护土坝维修养护严禁在坝体上和坝体四面以内种地、植树、挖坑、打井、爆破和进行其它对工程有害活动。对坝体滑坡、裂缝及动物洞穴等现象，应立即处理，对坝顶过量沉陷，应立即填补，保持坝顶、坝坡完整。保护多种观察设施完好，清除坝面排水沟内淤泥和杂物。土坝蓄水后，应检验背水坡脚有没有渗流、管涌及两岸渗漏现象，如有浑水或流土，应查明原因，填铺滤料，妥善处理。坝轴线两端山坡上如有天然集流槽，应立即在坡面修截水沟、排水沟，预防暴雨中坡面径流由此下泄，冲坏坝体和其它建筑物。土坝裂缝处理发觉裂缝，应开挖深坑查明裂缝部位、形状、宽度、长度、深度、错距和走向；依据观察资料，结合土坝设计、施工情况，分析裂缝成因，针对不一样性质裂缝，采取对应处理方法。对于较浅龟裂缝，通常可在表面铺一厚约保护土层。较深裂缝用回填法处理，处理后随即铺设保护层。裂缝较深时上部开挖回填、下部灌浆处理。灌浆时应按先稀后稠标准，泥浆稠度以水土比为宜。横向裂缝（垂直于坝轴线裂缝）危险性极大，汛期应加强监测，控制利用，汛后立即挖槽回填处理。溢洪道维修养护溢洪道两侧如有松动土石体坍塌危险时，应依据不一样情况分别采取清理、削坡或锚固等处理方法。如坍塌体堵塞水流时，应在暴雨到来之前立即清除。泄水建筑物管理养护如发觉泄水涵洞因为土石接合不好造成管壁漏水，应将迎水坡开挖一段，回填黏土扎实，并在涵洞进口处加做几道截水环。如因基础不均匀沉陷发生涵管断裂，或因管道接头处理不好而漏水，应在空库时从迎水坡挖开漏水段进行翻修，并加筑截水环，同时在管内用水泥砂浆填缝、塌实、勾缝，里缝用沥青水泥砂浆回填，外缝用丝布粘贴。对涵洞内淤塞石块、杂土等阻水物应随时清除。发觉竖井、卧管裂缝应立即处理。排洪渠维修管理坝地一侧排洪渠内，如有淤泥或堆积物，应立即清除，并结合加固防洪堤。对冲坏或破坏导流坝要立即修复。环境保护工程完工后，对施工现场进行全方面整改。取土场修成宽反坡水平阶，造林种草。下游坝坡种草或种植浅根性灌木。建筑物四面以内严禁挖土采石，坝顶和坝坡严禁放牧。严禁向库内排放污水和废渣。
