路灯综合项目施工专项方案.doc

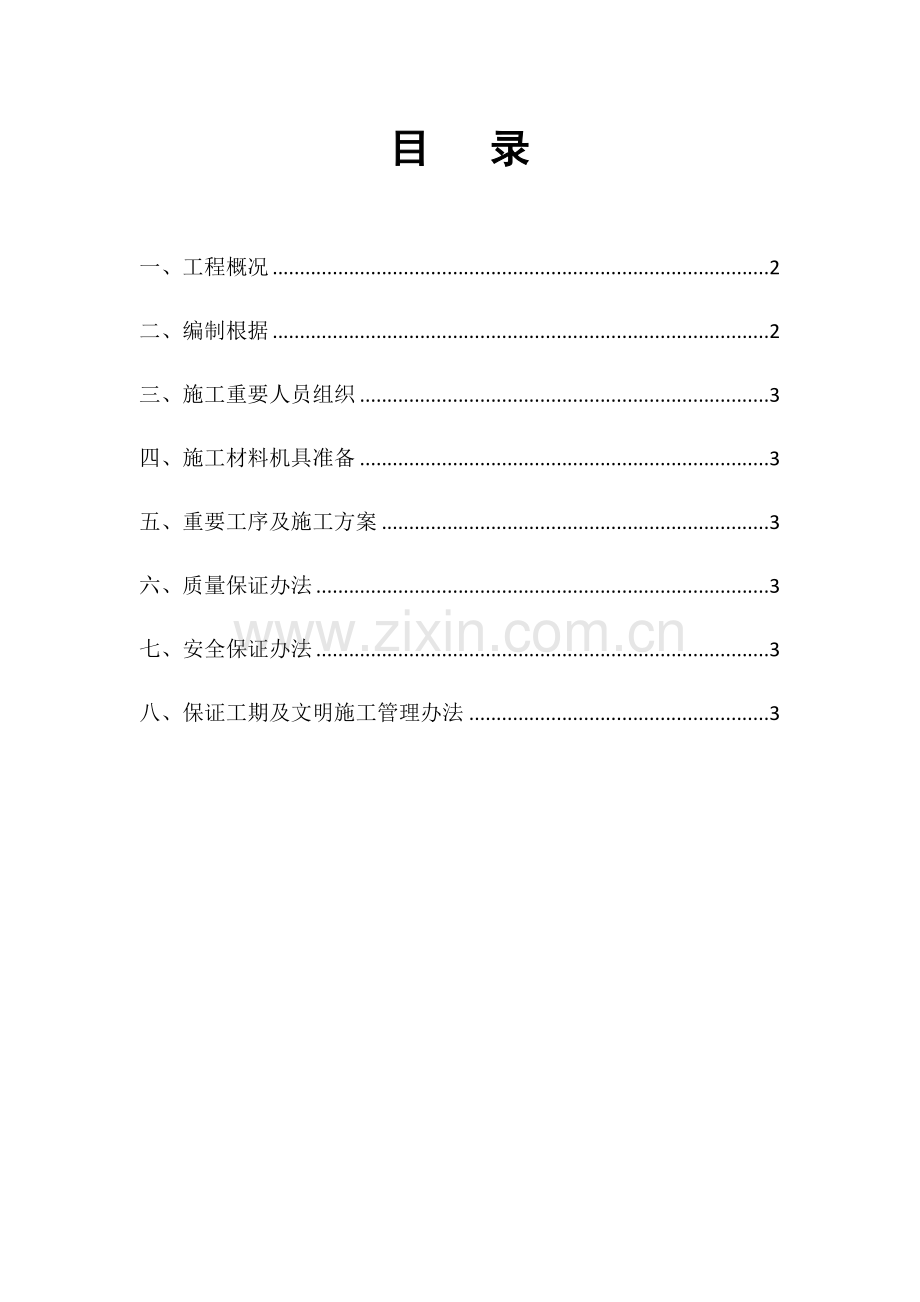

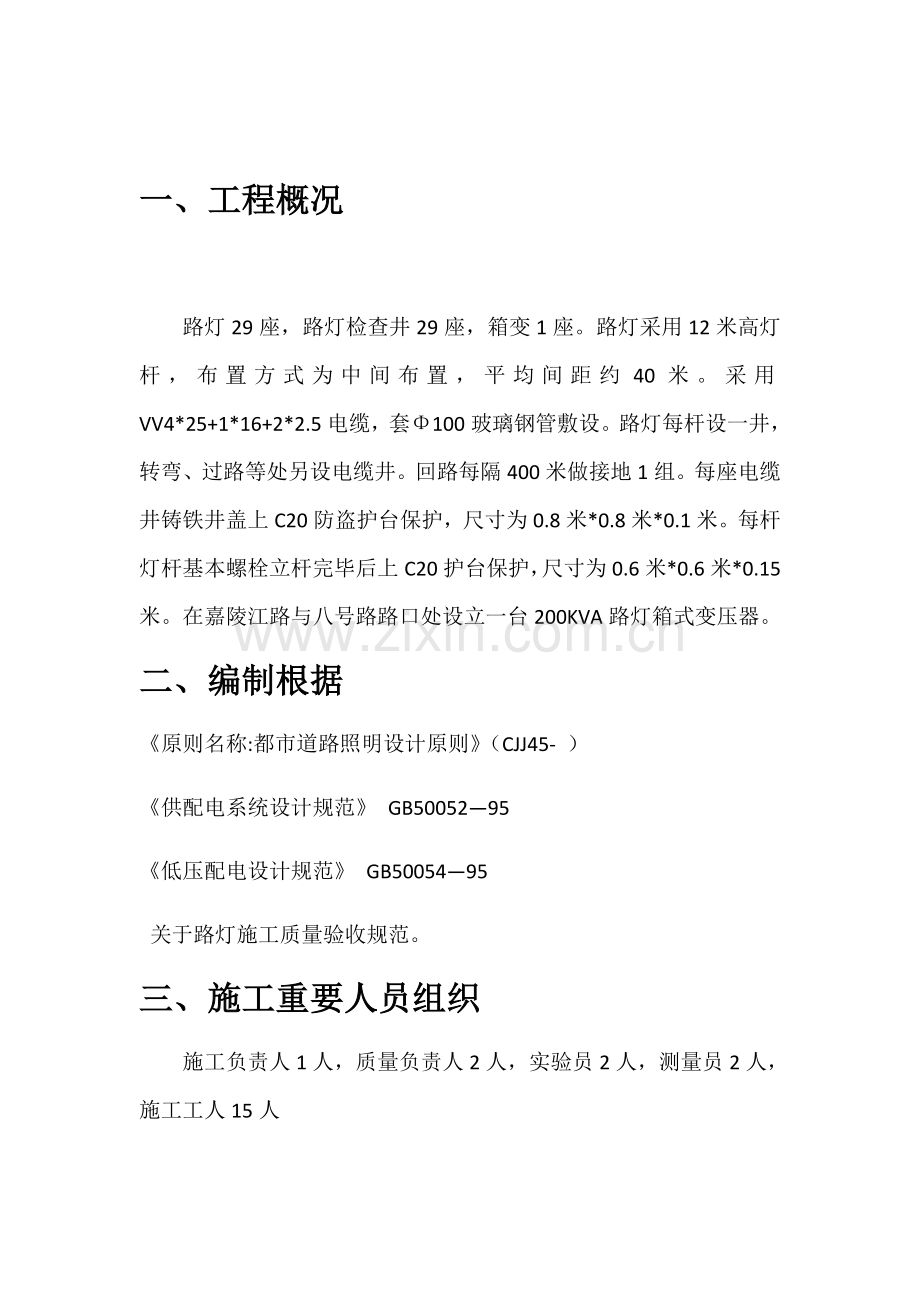

目 录一、工程概况2二、编制根据2三、施工重要人员组织3四、施工材料机具准备3五、重要工序及施工方案3六、质量保证办法3七、安全保证办法3八、保证工期及文明施工管理办法3一、工程概况 路灯29座，路灯检查井29座，箱变1座。路灯采用12米高灯杆，布置方式为中间布置，平均间距约40米。采用VV4*25+1*16+2*2.5电缆，套100玻璃钢管敷设。路灯每杆设一井，转弯、过路等处另设电缆井。回路每隔400米做接地1组。每座电缆井铸铁井盖上C20防盗护台保护，尺寸为0.8米*0.8米*0.1米。每杆灯杆基本螺栓立杆完毕后上C20护台保护，尺寸为0.6米*0.6米*0.15米。在嘉陵江路与八号路路口处设立一台200KVA路灯箱式变压器。二、编制根据原则名称:都市道路照明设计原则（CJJ45- ）供配电系统设计规范 GB5005295 低压配电设计规范 GB5005495 关于路灯施工质量验收规范。三、施工重要人员组织 施工负责人1人，质量负责人2人，实验员2人，测量员2人，施工工人15人四、施工材料机具准备1 工程施工前组织工程技术人员及关于人员熟悉设计图纸，迅速贯彻工程材料供应，依照施工进度安排，分次分批量提出线缆、辅材、灯具、设备等材料进场筹划及基本固件外协加工等，保证不误现场施工使用。 2 按工程进度规定，组织安排好施工中需用机械设备，工具和检测仪器仪表及时进场，如小型台钻、开孔器、手电钻、冲击钻、切割机、压线钳、兆欧表、接地摇表、测光仪、起吊机械、工程施工车辆等。 五、 重要工序及施工方案施工中采用如下流程： 测量、定灯位挖沟埋管浇注路灯基本敷设电缆安装路灯控制柜绝缘测试 路灯安装实验、调试自检竣工验收 1、测量、定灯位 开工前，我项目部将交接测量控制点，施工方将测桩位、点线、标高加以拟定并保护好，并尽快进行施工放样测量。按照施工图及现场状况，以设计灯位间距为基准拟定路灯安装位置。路灯高程与路缘石顶面平齐。 2、挖沟 开挖前，测量先放出开挖中线，并用白灰洒出中心线。 开挖时应有测量配合指引，切勿超挖、欠挖。开挖后经自检合格，报监理工程师验收后进入下道工序施工。 依照现场实际地质条件，按照施工图纸开挖路灯基本及电缆管预埋沟。开挖土方时采用人工配合挖机施工，沟槽开挖至最后 20cm 时采用人工开挖。并进行基底整平解决。路灯基本采用人工夯实。 3、埋管 按照施工图纸预埋相应电缆管，下管迈进行外观检查，如发现裂缝、弯瘪等缺陷，应进行更换后方可下管。4、 浇注路灯基本 按照图纸尺寸规定进行模板支设，模板采用木模，支设完毕进行钢筋安装及预埋件、穿线管埋设，模板、钢筋及预埋件安装完毕经自检合格，报监理工程师验收后进入下道工序施工。 （1）钢筋、预埋件安装 a. 依照规范规定安装钢筋：骨架尺寸、间距、垂直度、保护层设立、预埋件位置及加固等严格执行验收规范原则。地脚螺栓外露螺丝，涂机油后用防水胶布包裹，防止混凝土污损螺丝。 b. 敷接地线（接地极）依照设计规定数量，材料规格进行加工。接地极应采用 2.25 米钢钎，并于基本笼做可靠焊接 c. 接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)截面规格等均应符合设计及施工验收规范规定，经检查合格后，方可进行进行下道工序。 d. 穿电缆预埋管采用镀锌钢管，依照设计规定规格，长度，形状定做，在混凝土浇注前，固定在钢筋骨架上。两端口用塑料布或胶带封好，避免浇注过程中混凝土进入钢管内部，穿电缆线时划伤电缆。 （2）模板安装 模板采用木模或组合钢模，几何尺寸不得不大于设计值，加固须满足刚度、稳定性规定，保证浇注混凝土时模板不跑模、胀模。 （3） 混凝土浇筑 砼浇注时应对称、分层进行，每层厚度控制在 25-30cm，采用插入式振捣器施工，震捣时边振捣边检查预埋件及钢筋、模板位置，发现移位随时纠正，浇筑完毕再对预埋件（如固定地脚螺栓）再次进行校核，保证埋设位置符合规范及设计规定。掌握混凝土初凝时间，保证混凝土层面衔接质量，实现中间吊模浇注时不翻浆并且能加高混凝土。在砼强度达到 2.5MPa 时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。冬季施工时要加盖30cm 保护土，防止混凝土受冻开裂。（4） 基本回填 待基本混凝土达到设计强度达75%以上时方可进行。保证不碰坏基本成品，力求对称、分层回填，采用手夯夯实。5、敷设电缆，安装室外路灯控制柜 （1）本照明设施工程中路灯电缆采用VV4*25+1*16+2*2.5型号，施工中按设计和实际路线计算电缆长度（涉及在管内余量），依照实际长度定制电缆。管内不得有接头，按回路编号在电缆首尾编号挂牌。 （2）电缆放线架应旋转稳妥，钢轴强度和长度应与电缆盘重量和宽度相配合。电缆敷设时，电缆应从盘上端引出，杜绝电缆在支架或地面磨擦拖拉，必要时增长人员拖拉电缆。 （3）电缆敷设前应对电缆外观进行检查，并进行绝缘电阻测试。 （4）同一电源不同回路无抗干扰规定线路可穿设于同一管线内；不同电源回路禁止穿设于同一金属管内。 （5）电缆容许最小弯曲半径15D，电缆排列要平行、整洁、少交叉，支持点间距应按分类电缆规范执行，每回路电缆首、末端和分支处应设标记牌，电缆敷设完毕应及时进行绝缘测试，并如实做好记录，测试合格后才可进行下道工序。 （6）直埋电缆要采用铺砂盖砖施工工艺，详细为电缆上下各铺设10cm 砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。 （7）室外路灯控制柜采用槽钢上落地安装，柜体采用防雨固定式，柜体安装应固定可靠，保证平直，标高要统一，进出线口位置应精确，便于接线。 注：绝缘测试遥测电缆绝缘： 1）选用500V 摇表，对电缆进行遥测，绝缘电阻应在10M 以上。 2）电缆遥测完毕后，应将芯线分别对地放电。 6、路灯安装 （1）基本清理 清理基本预埋件丝扣胶带、混凝土表面解决平整，安装灯杆法兰。 （2） 检查灯具 所有灯具应在安装前做好通电实验，合格后方能就位安装，灯具所有安装完毕后，对所有灯具应再次进行通电实验，调节投射角后进行最后固定。 （3） 调节预埋件 清理基本预埋件丝扣胶带、使用吊车、特制锁扣（防滑、牢固、能自松卸以便拆缷）、绳，控制吊点（杆高 1/3 处），超过 4 级风不得安装。采用干硬性砂浆或薄钢板找平，用垂球法找正，立正后及时安装地脚螺丝。 （4） 灯具接地保护 采用人工接地体,变压器工作接地接地电阻 R1 欧,路灯杆体外壳,电缆保护套管,控制箱及所有金属支架,外壳均应有良好接地,并且重复接地。六、质量保证办法 1、质量目的 质量原则：上道工序不合格决不容许进入下道工序，实行质量一票否决权。 质量方针：满足业重规定为宗旨，实现质量承诺为准则，领先行业原则为目的。 质量目的：合格。 2、 质量保证体系 为了保证全员参加质量管理，全过程实行质量监控，保证质量目的实现，依照质量保证原则，结合本工程实际状况，特制定如下质量保证体系及运营方式，拟在生产服务中执行。 （1） 项目严格执行“四交底”制度：交质量原则、交操作规定、交技术办法、交自检互检规定，交底必要交到班组，原则明确，各就其位，交底各方要在交底书面资料上签字。召开工程现场例会和质量状况江报告会，及时通报。 （2）实行目的管理，进行目的分解，按单位工程、分部工程、分项工程把责任贯彻到相应部门和人员。现场另安排专职质监员跟班作业，分别对各专业安装工程进行跟踪监控，并严格按照公司质量体系文献规定，使项目各部门到各施工班组，层层贯彻质量职责，明确质量责任。 （3）做好各工种交叉配合施工，保护产品、服从大局，能杜绝敲打、钻、凿，保持工程形象完整性。 （4）坚持“质量第一”来解决质量与进度矛盾，坚决禁止无质量保证之下无效进度。 （5）施工中重点考核工序明确如下： a. 与其她工种项目承包商工程接口交接检查； b. 接地保护装置； c. 设备材料进场测试检查； d. 电缆及电气接头制作； e. 支架固定螺栓； f. 竣工测试及设备试运营。 （6）四不准与坚持 a. 施工准备未做好，不准施工； b. 质量技术未交底，不准施工； c. 图纸、规范不明确，不准施工； d. 质安办法未贯彻，不准施工； e. 坚持谁施工谁负质量责任； f. 坚持材料、设备到达班组仍需控制检查复核； g. 坚持“三检两评”及交接签认； h. 坚持班组之间质量评比制度 3、冬季施工质量保证办法 （1）灯座混凝土浇筑完毕后要将基座四周回填完毕，并在混凝土上部覆盖塑料薄膜和 30cm保护土，防止混凝土受冻开裂。 （2）加强现场施工管理，施工人员要配备手套，口罩等必要防寒物品。 七、安全保证办法 1、安全管理目的 创“安全生产文明工地”；杜绝重伤、死亡事故，轻伤事故率低于1。 2、 建立安全保证体系 “安全第一，防止为主”，制定保证安全生产各项规章制度，规范安全生产内容，施工现场设立明显安全标志和标语牌，严格执行建筑施工安全检查原则（JGJ59-99），在保证安全生产前提下组织施工生产。 3、 安全生产管理制度 （1）建立现场安全管理机构，进行全面动态安全管理。安全机构由项目经理、专职安全员、各工种工长构成。每天进行一次现场安全巡视检查，发既有违章作业和不安全隐患及时指正，并下发安全隐患告知单，规定指派专人及时整治。 （2）由各安全员每天对职工进行班前安全生产交底全体人员必要接受三级安全教诲方可上岗工作。、上岗检查每个人劳动防护状况，周边环境与否安全，机械安全装置与否完好有效等，并做好记录。 （3）每周组织全员进行一次安全生产总结，指出上周安全隐患，违章作业状况，下达本周工作内容、部位等，在生产过程中要特别注意安全，使全体职工心中有底，时刻不忘安全。（4）建立健全各项安全管理规章制度，并认真贯彻“安全第一，防止为主”方针，把各部位安全生产责任贯彻到个人，明确安全指标及奖惩办法，并随时进行督促检查。 （5）建立健全安全资料管理，使安全工作有章可循，有精确文字和数字档案根据可查 4、施工用电管理 施工用电安全办法 （1）配电箱开关分开设立，必要坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必要安装牢固，电具齐全完好，注意防潮。 （2）现场照明：照明电线绝缘良好，导线不得随处拖拉或绑在围挡角钢上。 （3）配电箱、开关箱：使用原则配电箱，配电箱内开关电器必要完整无损，接线对的，电箱内设立漏电保护器，选用合理额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分开设立。金属外壳电箱作接地或接零保护。 （4）接地接零：接地采用角钢，接地电阻符合规定，电杆、中断杆及总箱，分派电箱必要有重复接地。 （5）用电管理：安装、维修拆除暂时用电工程，必要由电工完毕，电工必要持证上岗，实行定期检查制度，并做好检查记录。 （6）总配电箱、分电箱、现场照明、线路敷设等必要符合国标规定。 （7）各类施工机械、电动机具必要要有良好接地保护装置，皮线无破损，操作应按规定进行。八、保证工期及文明施工管理办法 1、工期保证办法 （1） 开工前组织关于人员熟悉施工图纸关于技术资料，技术规定，细化工程量，编制详细分某些项施工筹划，并定期核对、调节，及时合理调度劳力，材料、机具等保证施工筹划实行。 （2） 各级管理人员应做到各个环节现场检查把关，针对现场管理中特点和存在局限性做到“上下惯通、横向协调”，避免窝工、返工，保证工程质量一次交验合格。 2、文明施工管理办法 （1）安全员兼任现场文明施工管理责任，各环节都要协作配合，贯彻岗位责任制。 （2）作业点周边要保持整洁，特别是高空作业更规定干活脚下清，工完料清尽，将边角料堆放在指定地点。 （3）在施工过程中尽量减少噪音；施工道路经常洒水以减少粉尘污染；禁止破坏施工范畴以外花草树木；对于运送易起粉尘施工材料采用遮盖或恰当洒水办法，减少粉尘对空气污染。 （4）施工过程中，任何施工杂物及垃圾应按监理工程师批示集中堆放或及时清运浮现场;（5）注意与各项目工程施工协调，保证各项目工程正常进行与安全施工作业。红尘紫陌，有轰轰烈烈昨日，也有平淡如水今天。在生活平平仄仄韵脚中，始终都泛着故事清香，我看到每一寸光阴都落在我宣纸上，跌进每一种方方正正小楷里，沉香、迷醉。秋光静好，窗外阳光和细微风都好，我也尚好。不去向秋寒暄，只愿坐在十月门扉，写一阙清丽小诗，送给秋天；在一杯香茗里欣然，读一抹秋意阑珊，依着深秋，细嗅桂花香馥，赏她们淡定从容地绽放。听风穿过幽幽长廊，在平淡简约人生中，把日子过成云卷云舒，行云流水模样，过成一幅画，一首诗。有你，有我，有爱，有暖，就好。在安静恬淡时光里，勾勒咱们最美今天和明天。醉一帘秋之幽梦，写一行小字，念一种远方，痴毕生眷恋。一记流年，一寸相思。不许海誓山盟，只许你在，我就在。你是我前世今生爱，是刻在心头一枚朱砂。任由尘世千般云烟散尽，任由风沙凝固成沙漠墙，你依然是我生命风景。人生苦短，且行且爱惜。十月如诗，就让我独醉其中吧！行走红尘，做最简朴自己。简朴让人高兴，高兴人，都是由于简朴。心豁达，坦然，不存勾心斗角。从容面对人生，做最佳自己，巧笑嫣然，你若盛开，蝴蝶自来。那就做一朵花吧！优雅绽放，优雅凋落，不带忧伤，只记美好。这个秋日，一切都很美，阳光浅浅，云舞苍穹，闲风淡淡。捡拾一片薄如蝉翼枯叶，写着季节流转故事，沉淀着岁月风华。安静享有生命途径上一山一水。执笔挥墨，耕耘爱世界，轻声吟唱岁月安好，把一缕缕醉人情怀，婉约成小字里风月千里，泅成指尖上浪漫和馨香。静立于秋光潋滟里，赏碧水云天，携来闲云几片，柔风几缕，缝进岁月香囊里，将唯美雅致收藏，醉卧美好时光。秋，是静美，是收获，是满载但愿而归季节。秋只因叶落，葳蕤消，花残瘦影，不免总给人一种无边萧瑟。然而秋，也有秋美。如黄巢不第后赋菊诗中有句：待到秋来九月八，我花开后百花杀。是不是听起来特别霸道有味。谁说秋实悲凉，百花残了何妨？我菊正艳艳，香影欹满山。尚有一句歌词叫：春游百花，秋有月。秋天月，要比任何季节都美，都明亮，都让人迷恋陶然。秋有赤枫把美丽秋燃烧成通红火辣，秋有万千银杏如蝶，秋哪有萧索？秋始终很美，你可有发现美眼睛呢？每一种季节，均有着不同旖旎。人生何尝不是如四季，有青春绝艳花季，也有老骥伏枥暮年。容颜老去，青春不复，所有美好不会消失，始终珍藏着。即便时光变得荒芜，而你我始终永如初见，彼此温柔以待。走进十月，蓦然回眸，你我都在，惟愿光阴路上，且行且惜，寂静相伴，无悔毕生。红尘紫陌，有轰轰烈烈昨日，也有平淡如水今天。在生活平平仄仄韵脚中，始终都泛着故事清香，我看到每一寸光阴都落在我宣纸上，跌进每一种方方正正小楷里，沉香、迷醉。秋光静好，窗外阳光和细微风都好，我也尚好。不去向秋寒暄，只愿坐在十月门扉，写一阙清丽小诗，送给秋天；在一杯香茗里欣然，读一抹秋意阑珊，依着深秋，细嗅桂花香馥，赏她们淡定从容地绽放。听风穿过幽幽长廊，在平淡简约人生中，把日子过成云卷云舒，行云流水模样，过成一幅画，一首诗。有你，有我，有爱，有暖，就好。在安静恬淡时光里，勾勒咱们最美今天和明天。醉一帘秋之幽梦，写一行小字，念一种远方，痴毕生眷恋。一记流年，一寸相思。不许海誓山盟，只许你在，我就在。你是我前世今生爱，是刻在心头一枚朱砂。任由尘世千般云烟散尽，任由风沙凝固成沙漠墙，你依然是我生命风景。人生苦短，且行且爱惜。十月如诗，就让我独醉其中吧！行走红尘，做最简朴自己。简朴让人高兴，高兴人，都是由于简朴。心豁达，坦然，不存勾心斗角。从容面对人生，做最佳自己，巧笑嫣然，你若盛开，蝴蝶自来。那就做一朵花吧！优雅绽放，优雅凋落，不带忧伤，只记美好。这个秋日，一切都很美，阳光浅浅，云舞苍穹，闲风淡淡。捡拾一片薄如蝉翼枯叶，写着季节流转故事，沉淀着岁月风华。安静享有生命途径上一山一水。执笔挥墨，耕耘爱世界，轻声吟唱岁月安好，把一缕缕醉人情怀，婉约成小字里风月千里，泅成指尖上浪漫和馨香。静立于秋光潋滟里，赏碧水云天，携来闲云几片，柔风几缕，缝进岁月香囊里，将唯美雅致收藏，醉卧美好时光。秋，是静美，是收获，是满载但愿而归季节。秋只因叶落，葳蕤消，花残瘦影，不免总给人一种无边萧瑟。然而秋，也有秋美。如黄巢不第后赋菊诗中有句：待到秋来九月八，我花开后百花杀。是不是听起来特别霸道有味。谁说秋实悲凉，百花残了何妨？我菊正艳艳，香影欹满山。尚有一句歌词叫：春游百花，秋有月。秋天月，要比任何季节都美，都明亮，都让人迷恋陶然。秋有赤枫把美丽秋燃烧成通红火辣，秋有万千银杏如蝶，秋哪有萧索？秋始终很美，你可有发现美眼睛呢？每一种季节，均有着不同旖旎。人生何尝不是如四季，有青春绝艳花季，也有老骥伏枥暮年。容颜老去，青春不复，所有美好不会消失，始终珍藏着。即便时光变得荒芜，而你我始终永如初见，彼此温柔以待。走进十月，蓦然回眸，你我都在，惟愿光阴路上，且行且惜，寂静相伴，无悔毕生。
