接空冷冷却塔设备及管道安装综合标准施工专业方案.docx

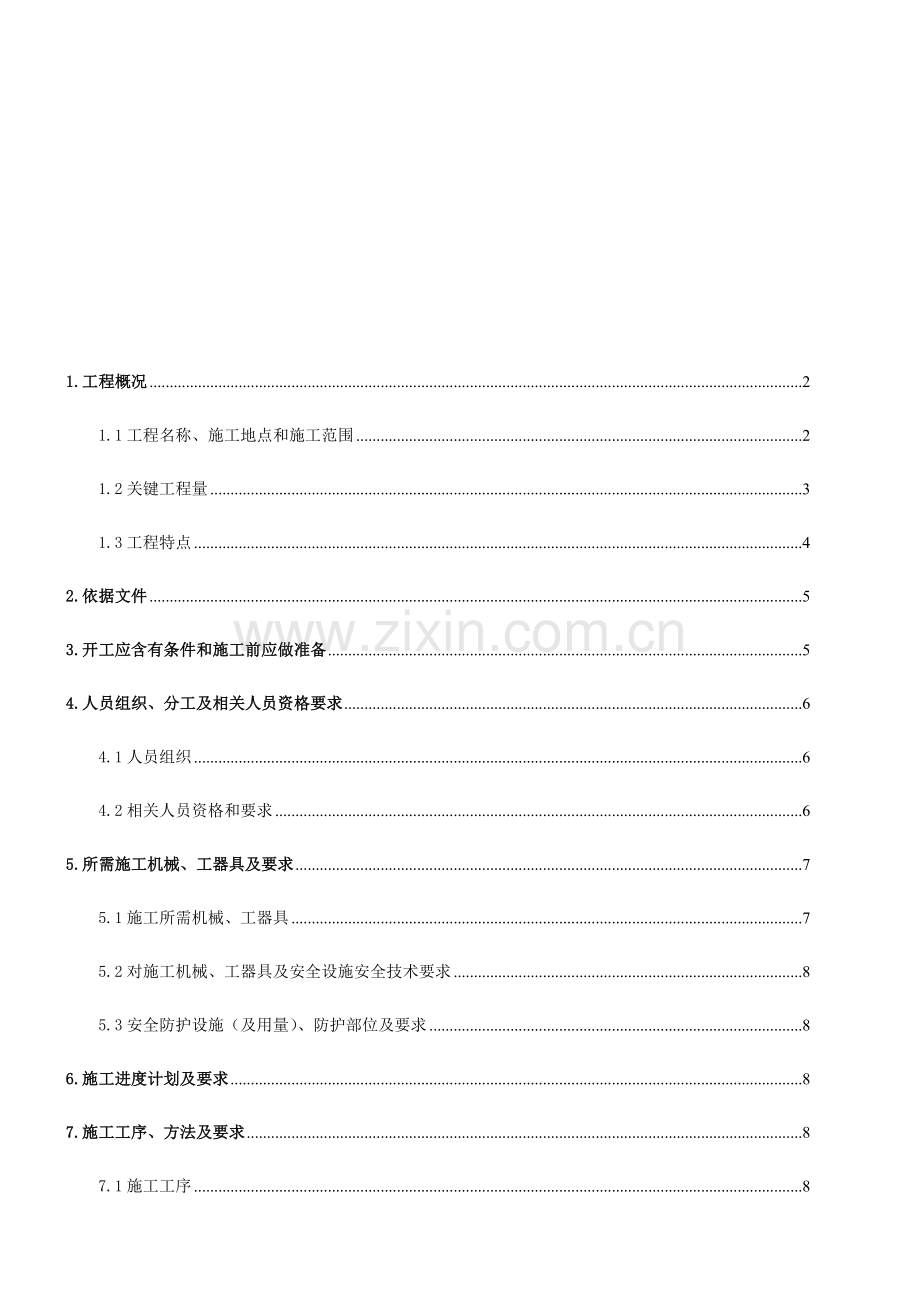

西北电力建设第四工程 2#间接空冷冷却塔设备及管道安装施工方案 编制： 安全： 质检： 审核： 审批：1.工程概况21.1工程名称、施工地点和施工范围21.2关键工程量31.3工程特点42.依据文件53.开工应含有条件和施工前应做准备54.人员组织、分工及相关人员资格要求64.1人员组织64.2相关人员资格和要求65.所需施工机械、工器具及要求75.1施工所需机械、工器具75.2对施工机械、工器具及安全设施安全技术要求85.3安全防护设施（及用量）、防护部位及要求86.施工进度计划及要求87.施工工序、方法及要求87.1施工工序87.2施工方法及要求98.安全控制方法及要求158.1安全管理通常要求158.2 危险原因辩识和控制方法：见附件179.环境、文明、低碳绿色施工方法及要求179.1成品保护方法、预防二次污染方法及低碳绿色施工具体要求179.2环境原因及控制方法1810.本项目施工时应实施强制性条文和具体方法1811.质量标准指标及验收要求1912.提交技术资料2012.1开工汇报2012.2 图纸会审统计2012.3安全技术交底统计2012.4隐蔽工程验收签证2112.5设备及管道安装质量验收评定表2113.应急方法：2113.1、机构和职责2113.2、项目部应急领导小组组成21 13.2.1、项目部应抢救援领导小组职责22 13.2.2、安装部门应抢救援领导小组职责2213.3、应急资源2213.4、应急物资注意有2213.5、应急通讯2213.6、警戒和治安2213.7、人群疏散和安置2213.8、教育培训2213.9、应急响应2213.10、应急电话2314、展宽平台安全设施设置2314.1 目标和使用范围2314.2 通道搭设2314.3安全注意事项2514.4受力计算2514.5通道使用安全要求2514.6环形通道验收26安全H、S点设置单27危险原因辩识和控制方法291.工程概况1.1工程名称、施工地点和施工范围本工程为电厂二期2350MW低热值煤发电供热工程间冷塔设备及管道安装，本工程采取表凝式间接空冷系统，两台汽机及汽动给水泵小机排汽统一进入表面式凝汽器由循环水进行凝结，循环水受热后经循环水泵升压进入自然通风间冷塔由空气冷却，冷却后循环水再回至表面式凝汽器形成闭式循环。关键施工地点在自然通风间接空冷塔散热器外缘区域。施工范围关键包含间冷塔内空冷散热器系统、循环水系统、充排水系统、排汽系统等。空冷散热器采取双步骤方法，由冷却柱（4排铝管铝翅片散热器）、冷却柱上下联箱、排气管道接口、进/出水口、支撑框架、百叶窗及实施机构等组成。充水、排水系统由地下水箱、充水泵、充/排水管道和阀门组成。水箱部署在空冷塔内地面以下，充水泵采取潜水泵部署在贮水箱内。为了稳定循环水系统水压，维持正常水循环，空冷塔内设置稳压补水系统，该系统由稳压（补水）泵、膨胀水箱和管道组成。补水泵采取自动控制，当膨胀水箱处于低水位时，补水泵开启向系统补水，当水箱升至高水位时补水泵停运。为了预防落在空冷散热器表面灰尘影响散热效果和腐蚀，设置固定和移动相结合水力自动清洗系统，定时对空冷散热器进行清洗。该系统由高压冲洗水泵、冲洗框架、喷嘴及连接管道等组成。清洗小车能够垂直地向上、下移动，设备框架能够向左、右移动。由喷嘴喷出高压清洗水对指定表面进行近距离冲洗，然后清洗小车再垂直移动至下一位置并反复清洗程序。清洗设备沿整个冷却三角从上到下移动清洗为一个完整清洗周期。1.2关键工程量序号项目数量单位单重（kg）重量（kg）一管道系统1地下水箱1.13号机组地下水箱11个1931971.23号机组地下水箱21个1.34号机组地下水箱31个1996331.44号机组地下水箱41个2膨胀水箱2.13号机组膨胀水箱ET11个19930.192.23号机组膨胀水箱ET21个19770.592.34号机组膨胀水箱ET11个19930.192.44号机组膨胀水箱ET21个19770.593地下分配管3.13号机组分配管1套161989.153.24号机组分配管1套155124.164地下回水管和疏水管4.13号机组地下回水管1套180672.264.23号机组地下疏水管1套27010.014.34号机组地下回水管1套177236.654.44号机组地下疏水管1套29053.955扇区管道1套6扇区环形管道6.13号机扇区环形管道1套152165.776.24号机扇区环形管道1套152165.777扇区排放管道7.13号机扇区排放管道1套89628.627.24号机扇区排放管道1套105031.588膨胀水箱周围管道17741.83二冷却三角1冷却柱1.124m高冷却柱184组6307.341160550.561.212m高冷却柱6组3232.5419395.242冷却三角框架2.124m高冷却三角框架184套2387.02439211.682.212m高冷却三角框架6套1309.267855.563冷却三角锚固装置190套24.214599.94冷却三角百叶窗4.124m高冷却三角百叶窗（传动杆在右侧）92个1145.07105346.444.212m高冷却三角百叶窗（传动杆在右侧）3个586.731760.194.324m高冷却三角百叶窗（传动杆在左侧）92个1145.07105346.444.412m高冷却三角百叶窗（传动杆在左侧）3个586.731760.195冷却三角百叶窗实施机构5.1百叶窗实施机构双驱动95个155.3114754.456冷却三角顶部盖板6.124m冷却三角顶部盖板184套346.0863678.726.212m冷却三角顶部盖板6套73.2439.27冷却三角底部盖板7.124m冷却三角底部盖板184套68.6812637.127.212m冷却三角底部盖板6套68.68412.088冷却三角周围盖板8.124m高冷却三角周围盖板184套46.478550.488.212m高冷却三角周围盖板6套19.86119.169冷却三角组装支架1套10370.7610370.7610冷却三角起吊装置1套3370.113370.1111冷却三角运输装置1套7678.837678.83三清洗系统1套工程量待定四隶属钢结构1套工程量待定1.3工程特点：1.3.1山西地域含有多风天气，夏季炎热特点，施工时需做好防暑降温、防风沙工作，做好焊接防风工作。1.3.2本项目工作量尤其大，吊装作业多，所以在吊装过程中存在危险原因较多，应注意预防起吊设备损伤及人身事故发生。1.3.3施工环境复杂，现有高空作业，又有地下沟道施工。2.依据文件2.1北京基伊埃能源技术设计施工图纸及安装说明书。2.2北京基伊埃能源技术提供验收标准。2.3电力建设施工及验收规范（汽轮发电机组篇）DL 5190.3。2.4电力建设施工质量验收及评价规程（汽轮发电机组篇）DL/T5210.3-。2.5电力建设施工技术规范（管道篇）DL 5190.5。2.6电力建设施工及验收及评价规程（管道篇）DL/T5210.5-。2.7电力建设安全工作规程 第1部分：火力发电厂DL 5009.1-。2.8中国工程建设标准强制性条文（电力工程部分）。2.9火力发电厂焊接技术规程（DL/T869-）。2.10汽水管道管件经典设计手册。2.11汽水管道支吊架设计手册。2.12西北电建四企业质量、环境、职业健康安全管理手册和体系程序文件。2.13电力建设施工及验收及评价规程（土建篇）DL 5210.1。3.开工应含有条件和施工前应做准备3.1施工前北京基伊埃能源技术应提供一套完善施工说明书、验收标准及施工图纸等资料，由技术专工和技术员进行图纸会审，依据组件重量、外形尺寸、运输方法等确定组合施工方案。作业文件审批完成且出版发放，单位工程开工汇报已同意。3.2施工人员经过三级安全培训且考试合格，持证上岗。3.3施工人员要熟悉现场，了解现场施工环境。3.4施工前依据已出版作业指导书，对施工人员进行安全技术书面交底。3.5施工前依据图纸落实好材料设备到货情况，并依据安装进度立即跟踪设备材料供货状态。并由厂家会同材料管理人员、技术员进行现场清点检验，要求数量、规格及供货质量符合设计要求。3.6施工机具配置齐全，计量器具合格受检有效。 3.7间冷塔施工区域已含有施工条件，设备基础均已按工期要求移交，且现场无遗留物，组合区域及吊装区域场地平整压实完，且无吊车行走障碍物。冷却三角组装前，冷却三角预装配场地腾空清理洁净，无障碍物，预装配区域土建施工完成，成品三角存放场地清理完成。塔内地下水箱及管道安装前，水塔下环梁施工完，辅助脚手架拆除完成。高位膨胀水箱施工前，膨胀水箱基架施工完成。冷却三角安装前，0m平台土建埋件施工完，展宽平台施工完，冷却三角锚固用托架固定好，展宽平台上方安全网搭设完成。3.8厂家现场工代已常驻现场，能够立即处理现场设备问题。3.9周转性材料（架杆等）、消耗性材料（氧气、乙炔、焊材等）和安全设施材料（安全绳、安全网等）准备齐全，施工现场部署好电源盘。3.10现场消防设施齐全，含有条件。3.11施工道路通畅，不得乱堆乱放，不得随意堵塞交通要道。3.12按作业指导书要求准备好起重索具、工器具。4.人员组织、分工及相关人员资格要求4.1人员组织：序号职务人数备注1技术员 1人2安全员 1人3质检员 1人4安装工50人5起重工8人6电焊工15人 7架工6人 8电工 1人 4.2相关人员资格和要求：4.2.1全部施工人员必需体检合格而且作业时精神状态良好。全部施工人员经过安全培训，经考试合格后持证上岗。特殊工种人员必需持有效证件。安装工能够根据安装技术规范要求施工，起重工能正确判定物体重心位置。安全员负责现场安全工作及安全资料整理，质检员负责现场质量验收等工作，技术员负责现场技术支持。严禁无证、证件不全、不符合要求人员参与施工。4.2.2全部施工人员必需含有一定现场施工经验，含有很好安全防范意识，熟悉和掌握各工序施工中存在危险原因并熟知对应预防方法，严禁在不熟悉现场环境情况下盲目施工。4.2.3全部施工人员必需熟悉作业指导书中安全控制方法及要求,必需经安全交底并在交底书上签字后方可施工。施工过程中要做到一对一结伴，做到相互提醒、相互监督、相互帮助，正确使用自己劳保用具，严禁未交底人员参与施工。4.2.4施工人员必需服从项目部、监理及业主等各级管理人员指导，严禁不服从管理和无理取闹。5.所需施工机械、工器具及要求5.1施工所需机械、工器具序号名称规格 数量备注1200t汽车吊1台情况良好，满足要求2125t履带吊1台情况良好，满足要求355t汽车吊1台情况良好，满足要求425t汽车吊2台情况良好，满足要求530t运输车2辆情况良好，满足要求6水准仪 1台经判定合格7手钻5把8钻头3.5mm-12.5mm各5套9电焊机 10台运转正常并定时维护10磨光机10020台运转正常、防护罩良好11磨光机15010台运转正常、防护罩良好12钢卷尺10m 1把经判定合格13钢卷尺2m10把经判定合格14钢卷尺1m10把经判定合格15活口扳手 12 8把16活口扳手 15 8把17管钳200 2把18角尺 3把经判定合格19磁力线坠10只经判定合格20火焊10套21梅花扳手10件/套4套22水平尺350mm10把经判定合格23链条葫芦5t6只检验合格且标识24链条葫芦2t30只检验合格且标识25链条葫芦1t30只检验合格且标识26千斤顶10个检验合格27榔头2P5把28手锤0.5-2.5磅5把29撬棒5把30敲击扳手多种规格2套31厂供专用工具1套32对讲机4对33防护眼镜20付合格无损坏34钢丝绳直径28mm4根合格无损坏5.2对施工机械、工器具及安全设施安全技术要求电动工器具检验合格且有检验标识，测量工器具已经校核，精度达成施工要求。全部参与安装工作吊装机械性能必需完好无故障，装置齐全，力矩限制器灵敏可靠。链条葫芦等工具试验合格，含有检验标识。钢丝绳无断股、断丝和锈蚀现象。其它用具无损坏现象，满足使用。5.3安全防护设施（及用量）、防护部位及要求：5.3.1警戒绳200米：钢结构、管道吊挂施工区域周围拉设警戒绳，和施工无关人员不得入内。5.3.2孔洞盖板50平方米，用于施工现场小孔洞隔离封堵。5.3.3架板、架杆若干，设备及管道安装时搭设脚手架，预防坠落。 5.3.4攀登自锁器 20个，和软爬梯同时使用，供施工人员上下爬梯时使用以预防防坠落。5.3.5软爬梯20架：分别部署铺设在施工用脚手架上，以利于施工人员上下方便。5.3.6安全防坠绳400m：和软爬梯同时使用，供施工人员上下爬梯时防坠落用。5.3.7安全水平绳800m：拉设在施工用脚手架上，方便施工人员拴挂安全带。5.3.8安全网900米2：分别部署铺设在展宽平台上方孔洞及超出4米脚手架兜底用。6.施工进度计划及要求安装工期计划：08月15日-06月15日。7.施工工序、方法及要求7.1施工工序: 施工准备冷却三角组装架组合膨胀水箱安装地下储水箱安装展宽平台组合冷却三角支腿安装展宽平台吊装扇区环管就位冷却三角组装塔内地埋管道安装塔内地上管道安装冷却三角吊装扇区排气管安装扇区环管安装冷却三角封闭安装冷却三角清洗装置安装整体验收7.2施工方法及要求 7.2.1施工准备u 冷却三角组合区域在间冷塔现场，组合机械为55t汽车吊和25t汽车吊，用于冷却三角组装及周转存放。u 冷却三角组装区域80m10m地面硬化处理，用于安装冷却三角组装架。u 冷却三角吊装主吊机械选择125T履带吊、55t汽车吊，辅助吊装机械选择25t汽车吊，25t汽车吊亦作为管道安装吊装机械。设备管道运输选择30t低架平板车。u 间冷塔外围10m范围内压实，满足吊车工作条件。7.2.2冷却三角组合、安装：u 冷却三角框架装配1) 在侧板安装架上预装配侧板，用螺栓将侧板底部段、中间段和顶部段连接到一起。2）用螺栓将支撑块固定到侧板上（平面向外，弧面向内），支撑块底面和侧板底面调整平齐。3）将左侧侧板、右侧侧板起吊到冷却三角框架装配架上，用螺栓固定到装配架端部支撑上。4）安装拉杆和加强筋。5）确定侧板间距和拉杆内边缘间距尺寸符合要求后，用加强筋夹具固定交点处。6）安装密封部分前梁、后梁和前端连接件。（图7.2.3-1所表示）图7.2.3-1：冷却三角框架装配图5.2.3-1：冷却三角框架装配u 冷却三角百叶窗装配1）将百叶窗叶片组件用销轴和侧板连接。叶片装配后应确定能在销轴上灵活转动，且可左右方向在销轴上滑动，当推向一侧时，另一侧应不会从销轴上滑脱。推向一侧侧板，此时百叶窗叶片和相靠近侧板间隙为1mm左右，和另一侧侧板之间间隙应为3mm1mm。2）将传动侧U形拉杆从冷却三角底部开始，一个接一个和百叶窗叶片组件连接。左侧传动侧拉杆连接左式冷却三角叶片组件，右侧传动侧拉杆连接右式冷却三角叶片组件。在传动侧拉杆两侧安装拉杆垫圈并用开口销定位。图7.2.3-2：冷却三角百叶窗3）传动侧拉杆之间用传动杆相互连接，为确保各段百叶窗闭合一致性调整，各传动杆锁紧螺母应在同一方位，两端螺纹段长度确保一致。4）用百叶窗紧固部件调整百叶窗叶片。相同百叶窗叶片角度用传动杆从冷却三角底部开始，调整在百叶窗关闭位置。调整过程中关闭传动杆顶部方向百叶窗叶片时可能会顶开底部侧百叶窗叶片，所以调整过程需反复几次。整个调整过程中百叶窗紧固部件弹簧长度不能压缩到85mm以下，以免紧固力过大造成叶片永久变形。叶片闭合调整到位状态是：各叶片紧密贴合无沿叶片长度方向通长缝隙，局部缝隙最大应不超出3mm。对于部分叶片间隙大情况是叶片产生了变形，更换对应位置叶片后再调整。调整工作结束后，锁紧传动杆上调整锁紧螺母。5） 连接百叶窗从动侧连接片。安装时注意连接正确性，框架分段处相邻两百叶窗叶片不能在从动侧连接。6）安装百叶窗顶部和底部盖板，安装盖板应和关闭位置百叶窗叶片贴合良好，并注意密封板处小三角不要超出侧板端面，以免从小三角漏空处漏风。7）拆除百叶窗紧固部件释放百叶窗，检验百叶窗叶片应活动自如，将百叶窗叶片临时固定在关闭位置。（图7.2.3-2所表示）u 散热片安装1）在冷却三角框架侧板内侧散热片位置贴上一层3mm厚聚乙烯泡沫，用以消除侧板和散热片之间间隙。2）用清洗剂清理散热片结合面，清理后检验应无油污、毛刺，密封圈完好无损伤。3）将散热片吊入冷却三角框架。散热片相互之间应紧凑放置，但吊装板必需要有移出空间，即管板和相邻散热片元件连接板之间距离是20-30mm左右。散热片安装时注意区分左右侧，避免装错。4）在每侧散热片全部装入后将其串紧到一起，管板和连接板之间间隙是3-4mm。用螺栓连接各散热片，螺栓紧固完成后各结合面无间隙。（图7.2.3-3所表示）图7.2.3-3：散热片安装u 冷却三角水压试验1）安装散热片左侧和右侧底部联箱进水和出水变径接头。2）将水压试验水管接头连接到底部联箱外侧变径接头上，把排气管接头连接到底部联箱内侧变径接头上，在联箱内部排气管应伸到联箱顶部。图7.2.3-4：冷却三角水压试验3）向水压试验装置内注入清洁试验用水3m左右，打开排气阀，开启水压泵向冷却三角注水。冷却三角内空气排净后关闭排气阀开始升压，升至冷却三角内表压力达成0.75MPa（过压）时，关闭水压泵及其出口阀。4）检验冷却三角各结合面及各冷却管无泄漏，维持20min无压降，则水压试验合格。仅当环境大气温度高于+5时才能水压试验。温度过低时需采取TEEC防冻液打压。5）水压试验后必需完全排尽散热片内水，并把顶部联箱排水丝堵拆掉，在冷却三角吊装前复装。6）用汽车吊配合低架平板车将冷却三角倒运到周转存放场地。在冷却三角底部两端及各连接处用方木支垫。放置时确保冷却三角倾向顶部联箱排水孔，最少确保10cm两端高度差。（图7.2.3-5所表示）图5.2.3-5：冷却三角运输和存放u 冷却三角吊装1）用低架平板车将冷却三角运输至间冷塔外吊装位置。将冷却三角吊装架安装在冷却三角顶部，125T履带吊或55t汽车吊作为主吊机械提升冷却三角顶部，25t汽车吊作为辅助吊装机械提升冷却三角底部，两台吊车同时起吊至高于低架车300mm后，低架车开走，履带吊起钩并向前跑车，汽车吊缓慢落钩直至将冷却三角竖立后汽车吊脱钩，125T或55t汽车吊起钩至冷却三角底部高于冷却三角支腿顶部标高200mm，调整汽车吊角度将冷却三角就位到冷却三角支腿上，安装冷却三角底部定位螺栓及顶部锚固拉杆。（图7.2.3-6所表示）图7.2.3-6冷却三角吊装示意图2）使用两个经纬仪测量冷却三角垂直度，一个部署在塔中心，另一个检测冷却三角沿着冷却塔周围切线位置，调整冷却三角在两个平面垂直度偏差1mm/m，且总偏差5mm。图7.2.3-7冷却三角安装完工后全貌3）垂直度调整完成后紧固冷却三角底部螺栓，将顶部锚固拉杆和展宽平台外缘焊接，主吊机械脱钩，冷却三角吊装工作结束。4）反复以上工序，直至全部冷却三角全部吊装完成。（图7.2.3-7所表示）图7.2.4-2：膨胀水箱吊装u 膨胀水箱安装4台膨胀水箱安装在塔内膨胀水箱支撑框架上，因为其重量较大、安装位置高，所以采取先把膨胀水箱支架吊装就位，再单独吊装膨胀水箱箱体吊装方案。吊装前土建进行基础划线，然后交付安装。3号机组膨胀水箱ET1为4个膨胀水箱中最重，总重19930.19kg，有3个支架重量为877.475*3=2632.43kg，箱体自重17297.76kg。故选择200T汽车吊（配重70T，臂长46m）进行吊装，作业半径22m，对应200T汽车吊工况22.5T*0.8=18T17.3T，满足吊装条件。吊装就位后，其它3个水箱依据情况依次吊装完成。膨胀水箱吊装就位后安装水箱联络管及溢流管。u 间冷塔管道安装1）地上扇区管道安装图7.2.4-4：扇区环形管安装图7.2.4-3：地上扇区管道安装间冷塔地上扇区管道根据机组容量大小分为6个扇区，每个扇区在冷却三角下方全部有两根独立环形管，环形管道和冷却三角连接，环形管道需要使用安装模板正确定位安装。地上管道每个扇区全部由两根扇区环形管、扇区进水管、扇区回水管、扇区泄水管和排气环管和立管组成，两根扇区环形管分别由扇区进、回水管引出，并列部署于冷却三角下方底部支撑上，和冷却三角下集箱连接。扇区进水管由地下管道主热水管引出，接至扇区进水环形管，每根进水管上均安装一个电动蝶阀，起到隔离扇区作用。扇区回水管由扇区回水环形管聚集而成，接入地下管道主冷水管，每根回水管也安装一个电动蝶阀，起到隔离扇区作用。在扇区进、回水管蝶阀和扇区环管间设置有泄水管，作用是在冷却三角停运后对整个扇区放水。扇区进回水管、泄水管安装时严格控制管道坡度，应由扇区向地下储水箱方向倾斜，以利于扇区防冻泄水时管道内存水排净。扇区环形管安装和其它扇区管道安装能够独立进行，一个扇区环形管道安装调整完成后方可和扇区进、回水管连接。（图7.2.4-3所表示）图7.2.4-5：膨胀节安装2）扇区环形管安装。在冷却三角支腿完成最少一个扇区后，方可施工扇区环形管，扇区环形管现场全部焊口均为斜口。每个扇区环形管安装从中间部位开始，逐步向两端施工。“Y”形管段用经纬仪测量定位，并临时固定在冷却三角支腿上，管段安装需要用模板定位支撑在冷却三角支腿顶部，安装时同时使用两个模板，一个固定已经安装管段端部，另外一个吊起要安装管段，管段上法兰和模板上短管法兰用螺栓连接，在管段焊接前必需调整管段法兰水平度及垂直度合格，调整完成后方可施焊。根据以上方法从“Y”形管段开始向左右两边交叉逐步安装，进回水环管同时安装，在安装过程中随时调整管段之间角度，调整完成后，依据管道定位安装正式环形管支吊架。（图7.2.4-4所表示）3）膨胀节安装。在冷却三角就位后连接环形管和冷却三角间膨胀节，安装时膨胀节上定位拉杆锁紧螺母不许可松开，一个扇区冷却三角和环管全部连接完成后才能够释放膨胀节，膨胀节释放后全部定位拉杆必需保留在膨胀节上，不许可拆除。考虑到系统正式投用前需要对管路冲洗，所以需要在膨胀节安装过程中就在环形管和膨胀节间加装盲板，盲板安装时需注意垫片安装位置是在盲板和环形管法兰之间。（图7.2.4-5所表示）图7.2.4-6：扇区进、回水及泄水管安装4）扇区进、回水及泄水管安装。地下管道安装完成且扇区环形管道全部安装调整完成后依次安装扇区进、回水管、泄水管。（图7.2.4-6所表示）5）排气环管和立管安装。每个扇区冷却三角全部有其独立排气管道，排气管道环管安装固定于冷却三角上方展宽平台支架上，立管自环管引出，固定于塔筒内壁。安装时在地面组合排气环管成整体，展宽平台完成后整体吊装固定展宽平台下方排气环管支架上，排气立管在地面组合成整体吊装固定在塔筒内壁。扇区环管就位后用软管将环管和冷却三角上集箱排气口连接。8.安全控制方法及要求8.1安全管理通常要求8.1.1全部施工人员必需体检合格，经过安全培训，经考试合格后持证上岗，特殊工种人员必需持有效证件。8.1.2高空作业，杜绝高空落物源，预防高空落物伤人，预防高空坠落。8.1.3使用小型电动工具时预防触电伤人。8.1.4进入施工现场戴好安全帽，系牢下颌带。8.1.5高空作业系牢挂好安全带，作业时应携带工具包，工器具使用时系牢安全绳，不用时放入工具包内。8.1.6使用电动工具必需带绝缘手套，穿绝缘鞋。8.1.7起重作业指挥人员信号明确。非起重专业人员严禁指挥。起重吊装作业过程中，任何人发觉任何危险原因全部应立即向起重指挥和相关责任人进行汇报，危险原因排除后方可继续进行吊装工作。8.1.8遇有大雾、照明不足、指挥人员看不清各工作地点或起重驾驶人员看不见指挥人员时，不准进行起重工作。遇有6级以上大风时，严禁露天进行起重工作。8.1.9吊装就位过程中根据方法要求拴好缆风绳后吊车方可松钩。8.1.10管道、起重等非焊接人员不准动用电焊。8.1.11非电工人员不准接线，对电动工具、电源插头不准拆卸、改造。8.1.12手拉链条葫芦不能超载，严禁双链条拆作单链条用。8.1.13施工人员上下爬梯或架子时，严禁手持物品攀登，严禁倚、靠在临空面栏杆上。8.1.14使用电火焊及磨光机时应戴好防护眼镜。8.1.15使用磨光机等电动工具时，须经漏电保护器。8.1.16施工人员衣着灵便，穿平软底防滑鞋。8.1.17严禁酒后上班，做好“一对一”安全结伴，相互监督、相互提醒。8.1.18现场施工人员尤要有充足睡眠，确保良好精神状态。8.1.19无关人员不得进入施工区域，施工人员严禁串岗，严禁追逐打闹。8.1.20砂轮片使用前,应检验有没有外观缺点,确定合格后方可使用。使用至原半径1/3时，必需更换新砂轮片。8.1.21电动工器具使用前应进行检验，检验其外观、性能和绝缘等，合格后贴标签方可使用。使用人员应熟悉其操作规程,正确操作。8.1.22氧气乙炔瓶应相距不少于8m,严禁混存、混放、混装和直接吊装。氧气乙炔皮线及其压力表严禁漏气。乙炔瓶应有乙炔回火预防器。8.1.23现场使用焊机装置设独立电源控制装置,其容量应满足要求。电焊机外壳必需有可靠接地,严禁多台焊机串联接地,二次线部署整齐、固定牢靠，并使用快速接头插座。严禁将电焊导线靠近热源、接触钢丝绳。8.1.24脚手架搭设：脚手管有弯曲、压扁、裂纹及严重锈蚀严禁使用，扣件有脆裂、变形及滑丝严禁使用。脚手板不能单板使用，用#8铁丝绑扎牢靠，不应有空隙。脚手板搭接长度不得小于20cm。在架子拐弯处，脚手板应交错搭接。在临孔面处要设置安全围栏其高度不应低于1.2m。脚手架搭设完后必需经安全员确定后挂牌使用。8.1.25不得私自拆除安全设施或移做它用，如确因工作需要，应办理相关手续并经安全管理部门签字同意后方可拆除，工作过程中周围设专员监护，工作完后应立即恢复。8.1.26全部施工人员必需尊重和服从于现场安全管理人员管理,对现场存在安全隐患做到立即整改,不许可和现场安全管理人员发生争吵等不文明行为。8.1.27 受限空间作业前必需先检验其内部是否存有可燃或有毒有害有可能引发窒息气体，符合安全要求方可进入。在产生噪声受限空间作业时，应佩戴耳塞或耳罩等防噪声护具。电源线绝缘良好，照明电压应小于24V，使用电动工具或电焊作业时，应配置漏电保护器。受限空间作业时设专员监护，并设置显著标识牌，监护人员不得脱离岗位，不得做和作业无关事。在受限空间进行高处作业应按高处作业安全规程要求进行，进行动火作业应按动火作业安全规程要求进行。作业前必需办理受限空间作业票。8.1.28 因施工工期较为担心，和塔筒施工存在较长时间交叉施工，施工时必需先确定上部无人员施工或已采取有效隔离方法后方可施工。8.1.29 动火施工前检验作业场所是否有可燃易燃物，周围易燃杂物要清理洁净，难以移动易燃物品、珍贵设备要采取可靠隔绝方法。作业前确定作业位置及下方易燃物已清理，室外作业时如有大风应依据风力大小将清理位置范围扩大。从事火焊作业时下方应有铁皮或其它保护方法，预防火花溅落。焊、割作业结束后应立即清理现场，清除遗留火种。作业结束前待火种根本清除后，方可离开现场。现场设置专职消防监护人员要加强检验，发觉异常情况，须立即采取方法。动火实施人要严格实施安全操作规程和动火基础要求，碰到有火险异常情况未查明原因和消险前不动火。焊割产生边脚余料应自然冷却后转移到安全地带存放。作业前必需办理动火作业票。8.2 危险原因辩识和控制方法：见附件9.环境、文明、低碳绿色施工方法及要求9.1成品保护方法、预防二次污染方法及低碳绿色施工具体要求：9.1.1施工人员应有成品保护意识，施工时严禁破坏周围设备、基础、房屋等，严禁乱拆、乱拿和乱涂乱沫，预防二次污染。9.1.2施工区域原材料，半成品，成品定置管理，放置整齐，且距龙门吊轨道大于1.5m。9.1.3施工过程中确保安全设施完好，施工完成将施工区域内安全设施立即收回。9.1.4场区文明施工标志、关键防火部位标志及紧抢救护标志等应醒目、齐全。9.1.5施工现场材料、成品摆放等施工材料应分类堆放且摆放应稳固有序，严禁长时存放，严禁占用通道，应做到随用随运、随吊、随就位、随安装。在区域内使用施工机具、接卸设备应定点放置，按要求挂设机械设备标识牌。依据材料类别，分别在设备仓库内或露天场地堆放，底部设置支、垫物。周转材料按规格、型号进行分类有序摆放。坚持各项作业工完、料尽、场地清，严格作业制度，坚持收工前清理，各作业区依据需要设置临时废料箱。已归整废弃物立即清运到指定地点。9.1.6加强文明施工管理,为施工营造一个安全、文明舒适工作环境，同时也树立良好企业形象，并做到一天一小清，一周一大清，工完料尽场地清，将钢材等废料统一置放在A类物资存放区内，施工中产生垃圾（破旧手套、废弃钢丝绳、废铁丝等）废旧物品，应立即回收分类放入垃圾箱中，严禁随意丢弃放置。9.1.7设备及管道安装完成后，要立即清理施工现场焊渣及施工废料等杂物，保持施工现场整齐。9.1.8施工人员严禁在道路和通道上堆放杂物和设备，施工区域严禁焚烧垃圾。9.1.9施工中应注意节省原料，降低焊材、氧气、乙炔等消耗性材料用量，注意废弃物资再利用，做到既经济又环境保护低碳。9.1.10施工中注意节省用水、用电，降低能耗。9.1.11施工用多种机具做好日常维护保养，表面洁净，无漏油现象。9.2环境原因及控制方法：序号类别环境原因环境影响时态/状态控制方法1资源能源消耗切割废料遗弃资源浪费现在/正常废弃物控制程序、项目工地现场废弃物管理细则2资源能源消耗生产用电花费电能浪费现在/正常节省能源资源控制程序、工地节水节电管理措施3资源能源消耗废油、含油物废弃土地污染现在/正常EC02废弃物控制程序4资源能源消耗废旧砂轮片废弃土地污染现在/正常EC02废弃物控制程序5资源能源消耗焊条头遗弃土地污染现在/正常立即回搜集中存放7噪音排放施工噪音影响居民休息、影响人体健康现在/正常落实噪音控制程序、采取优化施工工序、方案进行控制8氧气、乙炔瓶爆炸焊接 气割大气污染现在/正常控制管理方案9发生火灾烘房烘箱使用大气污染现在/正常控制方案10.本项目施工时应实施强制性条文和具体方法10.1电力建设施工技术规范（管道及系统） DL5190.5-第1.0.9条：各类管道应根据设计图纸施工，如需修改设计或采取代用材料时，必需提请设计单位按相关制度办理。具体方法：严格根据设计图纸施工，如需修改设计或材料代用时严格按制度程序办理。第3.2.3条：管子表面划痕、凹坑、腐蚀等局部缺点应作检验判定，凡经处理后管壁厚度不应小于直管计算壁厚，并作统计及提交检验汇报。具体方法：检验管子表面有没有划痕、凹坑、腐蚀等局部缺点，经处理后管壁厚度不应小于直管计算壁厚，并作统计及提交检验汇报。第3.5.2条：作为闭路元件阀门（起隔离作用），安装前必需进行严密性检验，以检验阀座和阀芯、阀盖及填料室各接合面严密性。阀门严密性试验应按1.25倍铭牌压力水压进行。具体方法：阀门按1
