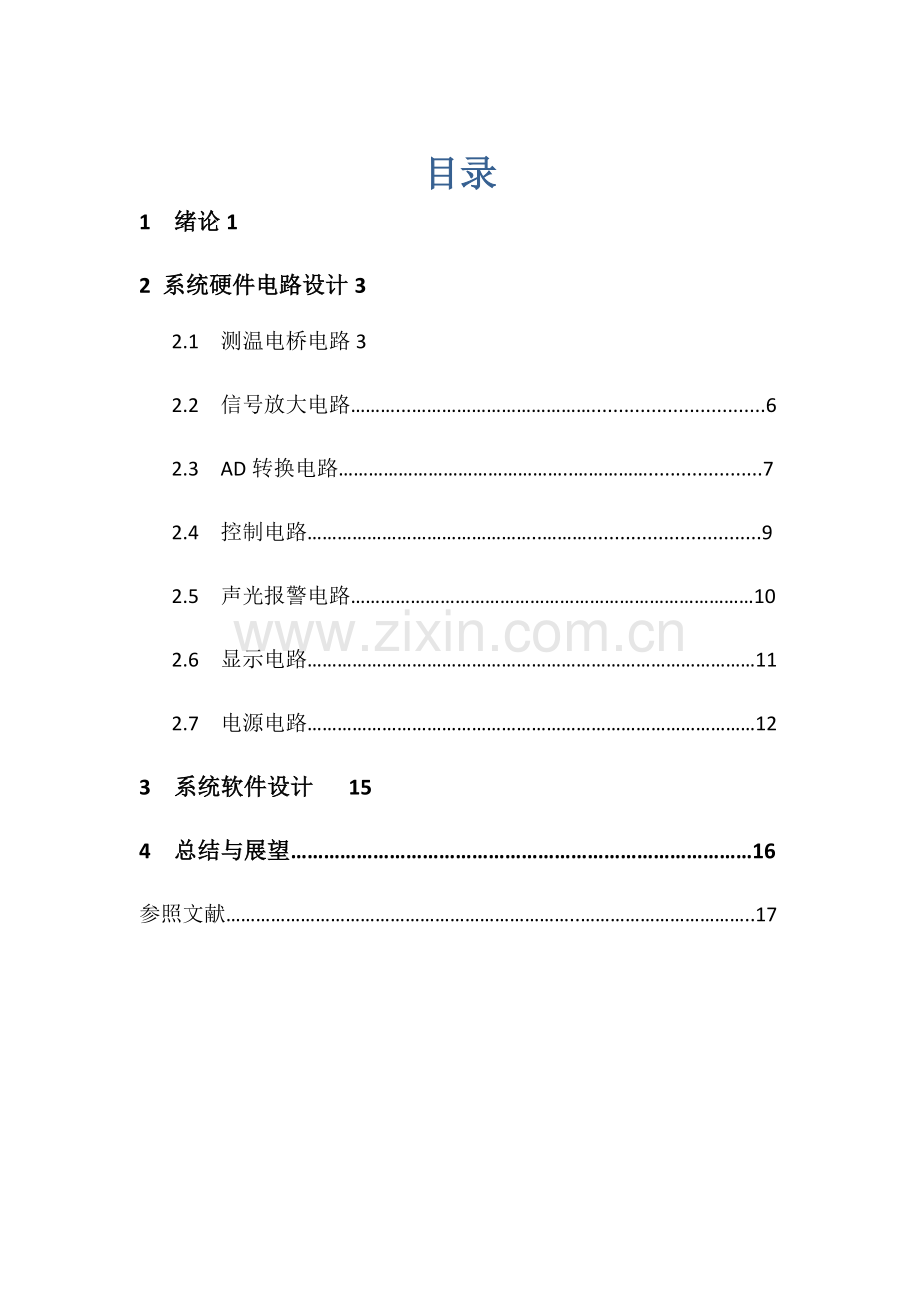

1、目录1 绪论12 系统硬件电路设计32.1 测温电桥电路32.2 信号放大电路.62.3 AD转换电路.72.4 控制电路.92.5 声光报警电路102.6 显示电路112.7 电源电路123 系统软件设计 154 总结与展望16参照文献.171概述随着以知识经济为特性信息化时代到来人们对仪器仪表结识更加进一步,温度作为一种重要物理量,是工业生产过程中最普遍,最重要工艺参数之一。随着工业不断发展,对温度测量规定也越来越高,并且测量范畴也越来越广,对温度检测技术规定也越来越高,因而,温度测量及其测量技术研究也是一种很重要课题。当前温度计按测使用温度计种类繁多,应用范畴也比较广泛,大体可以涉及如下

2、几种办法:1, 运用物体热胀冷缩原理制成温度计2, 运用热电效应技术制成温度检测元件3, 运用热阻效应技术制成温度计4, 运用热辐射原理制成高温计5, 运用声学原理进行温度测量本系统温度测量采用就是热阻效应。温度测量模块重要为温度测量电桥,当温度发生变化时,电桥失去平衡,从而在电桥输出端有电压输出,但该电压很小。将输出薄弱电压信号通过OP07放大,将放大后信号输入AD转换芯片, 进行A/D转换后,就可以用单片机进行数据解决,在显示电路上,就可以将被测温度显示出来。系统硬件原理图如图11单片机声光报警模块AD转换模块测温模块信号放大模块显示模块电 源 模 块图11系统框图 系统硬件原理图如图11

3、所示,由热电阻传感器测外界温度,通过信号放大,然后送给模数转换,将原有模仿信号转换为可以贝单片机辨认和运算数字信号,然后在通过软件编程通过显示电路显示出来当前所测得温度。它各某些电路阐明如下:(1).测温模块:该某些电路重要使用测温电桥,当温度变化时,电桥处在不平衡状态,从而输出不平衡电压,为测温基本。(2).信号解决某些:该某些电路涉及电压信号放大和AD转换,实现模数变换,以及硬件滤波。(3).单片机某些:AT89C51 单片机系统是数字霍尔电流表核心某些,重要任务有:控制TLC2543,为其提供适当时序,使其正常工作和采集模数转换后数字信号,使用软件滤除干扰,并对数字信号进行计算,然后输出

4、显示。(4).电源电路某些:该某些电路负责将输入9V12V直流电,分别转换为稳定9V、5V、-9V直流电,给传感器,放大电路,单片机,TLC2543等供电。(5).显示电路,声光报警电路:显示电路作用是将测量温度实时显示出来,当测量温度超过限定值时报警电路将发出声光进行报警。2 数字温度计系统硬件电路设计系统由五大某些构成:(1)测温电桥温量电路;(2)数据采集,滤波,放大,AD转换电路;(3)单片机AT89C51控制及数据计算电路;(4)电源电路;(5)温度实时显示电路和声光报警电路。2.1测温电桥电路本次课程设计测温电路为测温电桥,测温电桥重要某些是热敏电阻。热敏电阻重要特点是:敏捷度较高

5、,其电阻温度系数要比金属大10100倍以上,能检测出10-6温度变化;工作温度范畴宽,常温器件合用于-55315,高温器件合用温度高于315(当前最高可达到),低温器件合用于-27355;体积小,可以测量其她温度计无法测量空隙、腔体及生物体内血管温度;使用以便,电阻值可在0.1100k间任意选取;易加工成复杂形状,可大批量生产;稳定性好、过载能力强。本次设计采用是正温度系数热电阻PT100,它是最惯用温度传感器之一,与其她热敏电阻相比,它重要长处是测量精度高(可精准到0.1摄氏度),线性度好,测量范畴广(-200650),性能稳定,使用以便,完全满足设计规定,因此我最后选取铂电阻PT100作为

6、传感器。PT100温度传感器属于正电阻系数,其电阻阻值与温度关系可以近似用下式表达:在0650范畴内: Rt =R0 (1+At+Bt2)在-2000范畴内: Rt =R0 (1+At+Bt2+C(t-100)t3)式中A、B、C 为常数,其中A=3.9684710-3; B=-5.84710-7;C=-4.2210-12; 图2-2 电阻温度曲线图由于它电阻温度关系线性度非常好,电阻温度曲线如图2-2 所示,因而在测量较小范畴内其电阻和温度变化关系式如下:R=Ro(1+T) 其中=0.00392,Ro为100(在0电阻值),T为华氏温度。Pt100是电阻式温度传感器,测温本质其实是测量传感器

7、电阻,普通是将电阻变化转换成电压或电流等模仿信号,然后再将模仿信号转换成数字信号,再由解决器换算出相应温度。测温电路原理图如下图所示:图3.2如上图所示,热敏电阻RT和RA1,RB1,RC1,以及可变电阻R2构成一种测温电桥,在温度为20度时,调节R2使电桥达到平衡。当温度升高时,热敏电阻阻值变大,电桥失去平衡,电桥输出不平衡电压,通过滤波后,输入运算放大器,进行放大解决。电桥分析:电桥原理图:电桥敏捷度分析:当各桥臂发生微小变化时,电桥失去平衡,其输出为:2.2信号放大电路本次课程设计,放大模块采用是OP07放大集成电路。OP07芯片是一种低噪声,非斩波稳零双极性运算放大器集成电路。由于OP

8、07具备非常低输入失调电压(对于OP07A 最大为25V ,因此 OP07在诸多应用场合不需要额外调零办法。OP07同步具备输入偏置电流低(OP07A为2nA) 和开环增益高(对于OP07A为300V/mV)特点,这种低失调、高开环增益特性使得 OP07特别合用于高增益测量设备和放大传感器薄弱信号等方面。 OP07具备如下特点: 超低偏移: 150V最大 。 低输入偏置电流: 1.8nA 。 低失调电压漂移: 0.5V/ 。 超稳定,时间: 2V/month 最大 高电源电压范畴: 3V至22VOP07引脚分布如下图所示:OP07芯片引脚功能阐明: 1和8为偏置平衡(调零端),2为反向输入端,

9、3为正向输入端,4接地,5空脚 6为输出,7接电源+。OP07放大电路电路原理图如下所示:如上图所示,将测温电桥输出用差分方式输入OP07,放大60倍以获得适当AD输入电压。2.3 AD转换电路 本次课程设计AD转换电路,负责将放大后模仿电压信号转化为可供单片机辨认数字信号。重要采用TLC2543. TLC2543是TI公司12位串行模数转换器,使用开关电容逐次逼近技术完毕A/D转换过程。由于是串行输入构造,可以节约51系列单片机I/O资源;且价格适中,辨别率较高,因而在仪器仪表中有较为广泛应用。2TLC2543特点:(1)12位分辩率A/D转换器;(2)在工作温度范畴内10s转换时间;(3)

10、11个模仿输入通道;(4)3路内置自测试方式;(5)采样率为66kbps;(6)线性误差1LSBmax;(7)有转换结束输出EOC;(8)具备单、双极性输出;(9)可编程MSB或LSB前导;(10)可编程输出数据长度。TLC2543引脚分布如下图所示:引脚阐明(1)电源引脚Vcc ,20脚:正电源端,普通接+5V。GND,10脚:地。REF+,14脚:正基准电压端,普通接+5V。REF-,13脚:负基准电压端,普通接地。(2)控制引脚CS,15脚:片选端,由高到低有效,由外部输入。EOC,19脚:转换结束端,向外部输出。I/O CLOCK,18脚:控制输入输出时钟,由外部输入。(3)模仿输入引

11、脚AIN0AIN10 ,19脚、1112脚:11路模仿输入端,输入电压范畴:0.3VVcc+0.3V。(4)控制字输入引脚DATA TN PUT,17脚:控制字输入端,选取通道及输出数据格式控制字由此输入。(5)转换数据输出引脚DATA OUT ,16脚:A/ D 转换成果输出3态串行输出端。TLC2543在本设计电路原理图如下所示:2.4 控制电路AT89C51单片机最小系统由AT89C51单片机及其外围电路构成,是数字温度计系统核心。AT89C51单片机在高温环境中稳定性好,支持在线编程ISP,无需专用编程器,以便调试.AT89C51单片机对诸多嵌入式控制应用提供了一种高灵活有效解决方案。

12、它作用是控制TLC2543进行模数转换、形成必要时序、进行数据计算以及控制数码管显示。AT89C51单片机各个引脚分布如图所示:图1 图2图3图1为单片机晶振电路,图2为单片机复位电路,图3为单片机引脚分布及各引脚接口,单片机采用5V供电。D1为单片机上电电源批示灯,P2.7为报警批示灯接口,P2.6为报警蜂鸣器接口,P0.0-P0.7为74HC3738位数据接口,X1,X2为晶振电路接口,与晶振电路相连。P1.0-P1.3为TLC2543控制端口,P2.0-P2.3为显示数码管为位选控制端口,RST为单片机复位端口,与复位电路相连。2.5 声光报警电路当测量温度超过限定值时,声光电路将进行声

13、光报警,提示操作人员及时进行解决,避免系统长时间工作在高温状况下,影响系统性能和使用寿命。声光报警电路由一种发红色光LED灯和蜂鸣器构成。电路原理图如下所示:声光报警电路2.6显示电路显示电路由8位锁存器74HC373,4个八段数码管构成,74HC3738个输出口分别与各个数码8个段选端口相连。通过单片机P0输出8位数据,进入74HC373中,先锁存,再通过单片机P2.0-P2.3口来选取要显示位,即控制数码管位选,通过以上所述来达到实时显示温度目。显示电路原理图如下所示:74HC373是八位D型锁存器,其逻辑图和引脚排列图如下:由图可见它是三态输出构造,1引脚为输出使能控制信号端,当1引脚为

14、低电平时,8个输出三态门导通;当其为高电平时,输出三态门为高阻态。74HC373内部集成有8位D型锁存器,1D,2D,8D是8个数据输入端,CP是锁存控制信号。在输出使能信号CS=0状况下,若CP为高电平,输出Q跟随输入数据D变化而变化,即D=0,Q=0,D=1,Q=1,若CP为低电平,输出Q状态被锁存在CP变0之前时刻各相应数据输入端电平上,当CS=1时,输出虽然为高阻态,已有锁存数据依然保存,新数据也可以进入,因而输出使能信号CS不影响内部锁存功能。2.7电源电路电源是整套系统工作基本,要实现温度精准测量与显示跟一种适当稳定电源是密不可分,由系统构成可知,系统要正常工作需要一种稳定+5V电

15、源,用来给测温电桥,单片机,显示模块,AD模块供电,要实现信号放大还需要给放大模块提供稳定+9V ,-9V电源。电源模块电路原理图如下所示:由原理图可知,220V交流电通过变压,整流,滤波后提成两个支路,一路通过滤波后输入LM7809,另一路进过滤波后输入LM7909(C1、C7分别为7809和7909输入滤波电容),两路输出通过滤波(C2和C8分别为滤波电容),去高频耦合(C5和C10为去耦电容)后分别提供+9V,-9V稳定电压,其中路经LM7809支路,输出后又经LM7805稳压输出+5V电源,通过上述电压变化可以达到电路需求。常用三端稳压集成电路有正电压输出78 系列和负电压输出79系列

16、。顾名思义,三端IC是指这种稳压用集成电路,只有三条引脚输出,分别是输入端、接地端和输出端。它样子象是普通三极管,TO- 220 原则封装,也有9013样子TO-92封装。用78/79系列三端稳压IC来构成稳压电源所需外围元件很少,电路内部尚有过流、过热及调节管保护电路,使用起来可靠、以便,并且价格便宜。该系列集成稳压IC型号中78或79背面数字代表该三端集成稳压电路输出电压,如7806表达输出电压为正6V,7909表达输出电压为负9V。7805和7809封装与管脚图如图1所示,7909封装与管脚图如图2所示图1 图2在实际应用中,应在三端集成稳压电路上安装足够大散热器(固然小功率条件下不用)

17、。当稳压管温度过高时,稳压性能将变差,甚至损坏。散热片总是和接地脚相连。这样在78*系列中,散热片和脚连接,而在79*系列中,散热片却和脚连接。78*系列稳压集成块极限输入电压是36V,最低输入电压比输出电压高3-4V。还要考虑输出与输入间压差带来功率损耗,因此普通输入为9-15V之间。7909参数如下图所示:3 数字温度计系统软件设计3.1软件总体流程设计软件设计采用c语言编程,运用模块化程序设计思想,对不同功能模块程序进行分别编程,以便移植或调用,这样使软件层次构造清晰,有助于软件调试修改。3.2系统程序构建数字温度计系统软件某些采用模块化设计思想,将系统分为主程序、初始化解决模块、中断检

18、测模块、延时解决模块、数据解决模块、显示模块,其软件系统主程序实现流程如下图所示:开始调用初始化模块采集中断子程序中获得AD转换后数据调用数据解决子程序超过限定温度了吗?声光报警YESYYESESNO调用显示子程序结束4 总结与展望数字温度计是为了测温而设计开发。在单片机技术与热敏电阻巧妙结合下,可以有效测出温度,并实时数字显示,当温度超过限定值时会及时发出报警,提高了操作安全性,同步为测量人员提供了以便。本文设计应用中,重要进行了如下几方面工作:(1) 本文在前半某些详细论述了运用热敏电阻,构成测温电桥测温原理及为什么选用PT100,使我更加理解本设计设计目及规定。 (2) 在理解热阻效应和

19、PT100工作原理基本上研究和分析了系统设计方案,并对系统中遇到不同场景进行了分析;(3) 完毕了数字温度计系统硬件选型和电路设计;(4) 完毕了系统软件流程图设计;本文通过对数字温度计系统设计过程及计算得出如下结论:本系统对有限温度范畴内温度测量具备较高精度,实现了测量温度显示和超过限定温度报警功能,其重要技术指标达到了系统设计规定;本文关于数字温度计设计,虽然可以满足广大普通客户需求,也做了某些尝试性摸索工作,但是还存在诸多不完善地方,仍有许多方面有待进一步进一步研究:() 需要对热敏电阻线性度和系统电路设计可靠性进行进一步研究;() 本文在系统精度方面研究非常局限,并没有做到非常精准,这就规定后来在这方面尚有更近一步研究。() 本次课程设计数字温度计测量范畴具备很大局限性,只是在理论上通过了,在实际电路中必将遇到诸多问题,在硬件电路中如电源稳定输出,滤波等方面有待很大改进。
