1、(完整版)机械制图(各章节分类、习题集)机械制图课程 三视图:高平齐,长对正,宽相等。第一章 制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210297 。2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等,可见轮廓线采用 粗实 线,尺寸线,尺寸界线采用 细实线 线,轴线,中心线采用 细点画线 ,不可见轮廓线用细实线绘制。3、机械制图当中的汉字应写成 长仿宋 体.4、图样中的尺寸以 为单位。5、在标注直径时,在数字前面应该加 ,在标注半径时应在数字前加 R .6、尺寸标注由 尺寸界线 、 尺寸线 和尺

2、寸数字组成。7、在标注角度尺寸时,数字应 水平 书写。8、机械制图中通常采用两种线宽,粗、细线的比率为 2:1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。11、 标注尺寸时,圆心角 大于180 时,要标注直径.12、 标注尺寸时,同一平面上的孔,当尺寸和结构相同时,可仅在一个孔上标注,用数量直径表示。13、圆台的锥度为1:10,若高度为100mm,则圆台大端和小端的半径差为5毫米.14、某平面的斜度为1:10,若长度为100mm,则平面两端的高度差为10毫米。二、选择题1、下列符号中表示强制国家标准的是( C )。

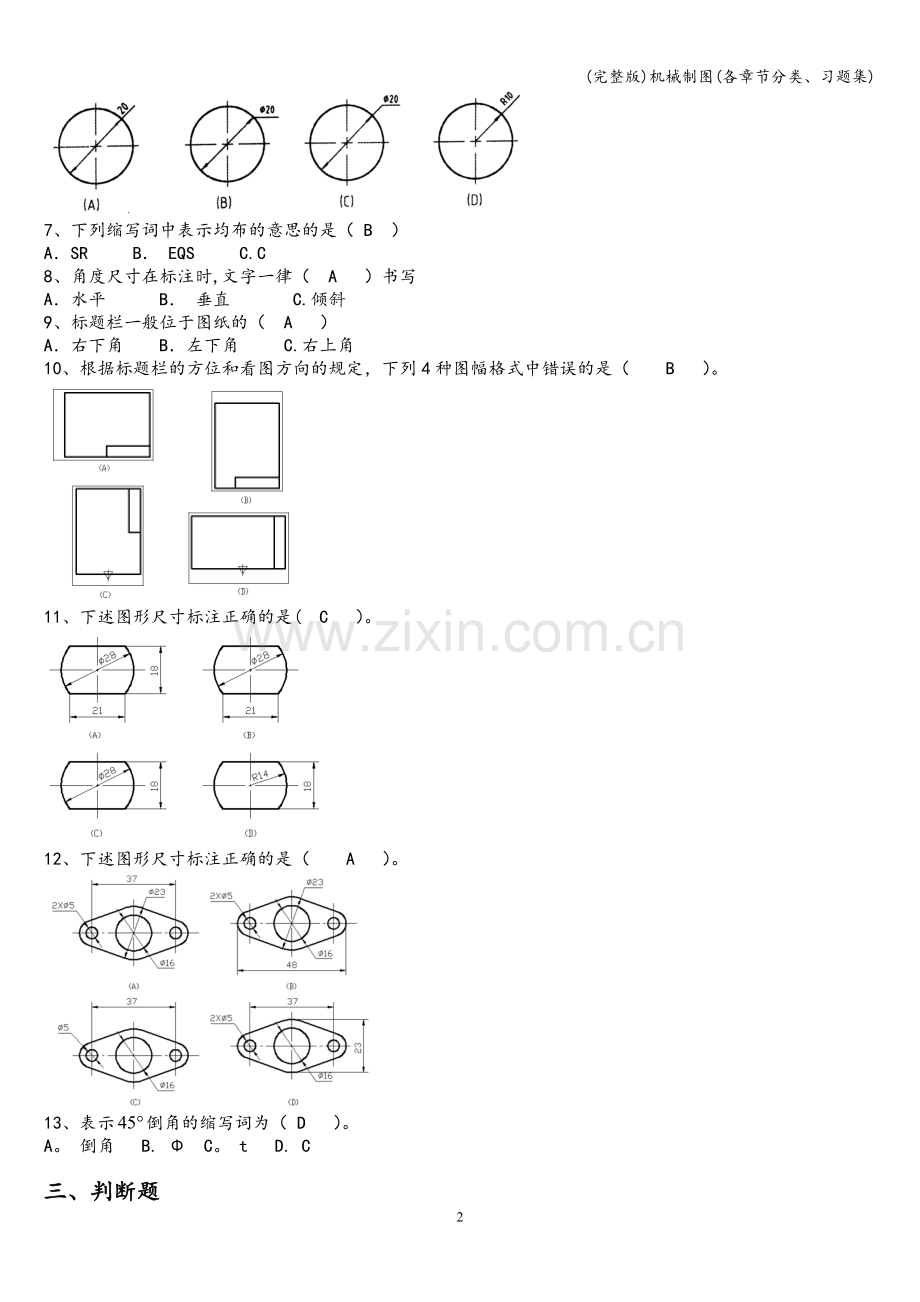

3、A GB/T B GB/Z C.GB2、不可见轮廓线采用( B )来绘制.A粗实线 B虚线 C.细实线3、下列比例当中表示放大比例的是( B ) (比例为 图中尺寸:实际尺寸)A1:1 B 2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )AR B C。S4、下列比例当中表示缩小比例的是( C )A1:1 B 2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A B C。m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是( B )ASR B EQS C.C8、角度尺寸在标注时,文字一律( A )书写A水平 B 垂直 C.倾斜9、标题栏一般

4、位于图纸的( A )A右下角 B左下角 C.右上角10、根据标题栏的方位和看图方向的规定,下列4种图幅格式中错误的是( B )。11、下述图形尺寸标注正确的是( C )。12、下述图形尺寸标注正确的是( A )。13、表示倒角的缩写词为( D )。A。 倒角 B. C。 t D. C三、判断题1、 国家制图标准规定,图纸大小可以随意确定 ( )2、 2:1是缩小比例.( )3、 绘制机械图样时,尽量采用1:1的比例( )4、 使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。( )5、 丁字尺与三角板随意配合,便可画出65度的倾斜线。( )6、 国家制图标准规定,可见的轮廓线用虚线绘制。( )7

5、、 国家制图标准规定,各种图线的粗细相同.( )8、 制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸。( )10、图样中书写汉字的字体,应为长仿宋体。( )11、画圆的中心线时,其交点是点画线的短画。( )12、当圆的直径过小时,可以用线实线来代替线点画线。( )13、当按标题栏的方向看图时,标题栏的长边一律水平放置。 ( )14、标注平面图形的尺寸时,如无特殊要求,对称图形以对称轴为基准标注定位尺寸。( )15、同一平面上半径相同,圆心角相同的圆弧的半径,可以只标注一次,并且不需要标注圆弧的数目。( )16、同一平面上直径相同,但深度不同的孔,可以只在一个孔上标注直径,并且需要标注出

6、直径相同孔的数目。( )第二章 正投影作图基础一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影法 法,其中平行投影法按投射线与投影面是否垂直又分为 正投影法 和 斜投影 法.2、当直线平行于投影面时,其投影 反映实长 ,这种性质叫 实形 性,当直线垂直投影面时,其投影 为一点 ,这种性质叫 积聚 性,当平面倾斜于投影面时,其投影 为缩短的直线 ,这种性质叫 类似 性.3、主视图所在的投影面称为 正立投影面 ,简称 正面 ,用字母 V 表示,俯视图所在的投影面称为 水平投影面 ,简称 水平面 ,用字母 H 表示。左视图所在的投影面称为 侧立投影面 简称 侧面 ,用字母 W 表示。4

7、、三视图的投影规律是:主视图与俯视图 长对正 ;主视图与左视图 高平齐 ;俯视图与左视图 宽相等 。5、零件有长宽高三个方向的尺寸,主视图上只能反映零件的 长 和 高 ,俯视图上只能反映零件的 长 和 宽 ,左视图上只能反映零件的 宽 和 高 .6、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的 上下左右 方位,俯视图上只能反映零件的 前后左右 方位。7、直线按其对三个投影面的相对位置关系不同,可分为 投影面的平行线 、 投影面的垂直线 、 一般位置直线 .8、与一个投影面垂直的直线,一定与其它两个投影面 平行 ,这样的直线称为投影面的 垂直线 。9、与一个投影面平行,与其它两

8、个投影面倾斜的直线,称为投影面的 平行线 ,具体又可分为 正平线 、 水平线 、 侧平线 。10、与三个投影面都倾斜的直线称为 一般位置直线 。11、空间平面按其对三个投影面的相对位置不同,可分 投影面的平行面 、 投影面的垂直面 一般位置平面 。12、与一个投影面平行的平面,一定与其它两个投影面 垂直 ,这种平面称为投影面的平行面,具体可分为 正平面 、 水平面 、 侧平面 。13、与正面平行的平面,与其它两个投影面 垂直 这样的平面称为 正平面 。它的 正 投影反映实形。14、如图所示,主、俯、左三个视图中错误的视图是( 主视图 )。15、如图所示,主、俯、左三个视图中唯一正确的视图是(

9、主视图 )。16、如图所示,主、俯、左三个视图中有错误的视图是( 主视图 )。17、如图所示,主、俯、左三个视图中有错误的视图是( 左视图 )。18、如图所示,主、俯、左三个视图中正确的视图是( 主视图 ).二、选择题1、下列投影法中不属于平行投影法的是( A ) A、中心投影法 B、正投影法 C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映( A )A、实形性 B、类似性 C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映( C )A、实形性 B、类似性 C、积聚性4、在三视图中,主视图反映物体的( B )A、长和宽 B、长和高 C、宽和高5、主视图与俯视图( A )A、长对

10、正 B、高平齐 C、宽相等6、主视图与左视图( B )A、长对正 B、高平齐 C、宽相等7、为了将物体的外部形状表达清楚,一般采用( A )个视图来表达。A、三 B、四 C、五8、三视图是采用( B )得到的A、中心投影法 B、正投影法 C、斜投影法9、当一个面平行于一个投影面时,必( B )于另外两个投影面A、平行 B、垂直 C、倾斜10、当一条线垂直于一个投影面时,必( A )于另外两个投影面A、 平行 B、垂直 C、倾斜11、关于下图中A、B、C三点叙述错误的是( )AA点在V面上 B点在W面上 C点在原点 A点的Y坐标等于0三、判断题1、水平线的正面投影与X轴平行,水平投影反映线段的真

11、实长度。( )2、正平面的正面投影积聚为直线。( )3、铅垂面的水平投影积聚成平行X轴的直线段.( )4、正投影的基本特性是实形性,积聚性和类似性。( )5、中心投影法是投射线互相平行的。( )6、水平线的水平投影反映真实长度.( )7、水平面的水平投影积聚为直线。( )8、点的三投影面体系中的位置,可以用坐标来表示。( )9、画线段的三面投影实质是作两端点的三面投影,然后同面投影连线。( )10、当一条直线垂直于投影面时,则在该面上反映实形性。( )11、若空间点在投影面上(不在投影轴上),则它的三个投影一定有两个落在投影轴上。( ) 12、若空间点在投影轴上,则它的三个投影一定有一个落在原

12、点上。( )四、画图题1、根据AB直线的两投影作第三面的投影, 根据CD直线的两投影作第三面的投影,并判断其类型 并判断其类型根据平面ABC的两面投影作第三面的投影, 根据平面ABC的两面投影作第三面的投影,并判断其类型 并判断其类型2、作平面四边形ABCD的投影. 3、在ABC平面内,过A点作一条水平线,求水平线的两面投影。 4、完成平面ABCD的V面投影,AB为水平线 5、在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm. 6、求解三视图 第三章 立体表面交线的投影作图一、选择题1、已知物体的主、俯视图,正确的左视图是( A )。 2、已知圆柱截切后的主、俯视图,正

13、确的左视图是( D )。3、已知立体的主、俯视图,正确的左视图是( B )。 4、主、俯、左三个视图中唯一错误的视图是( C ).A主视图 B俯视图 C左视图二、投影点作图 完成正六棱柱表面上点A,B的投影 完成圆锥表面上点A、B的投影 完成圆柱表面上点A,B的投影三、画出下列立体的第三面投影,补画截交线1、画出圆柱的截交线 2、画出正六棱柱的截交线3、画出圆锥的截交线 4、画出圆柱的截交线 四、相贯线作图 第四章 组合体一、填空题1、组合体的组合形式有 叠加 和 切割 两类。2、组合体相邻的表面可能形成 共面 、 相交 和 相切 三种关系 。3、组合体视图的画图步骤是形体分析法、 选择比例图

14、幅 、 选择视图 、布置视图、 画底稿 、检查、描深、标注尺寸、完成全图。4、组合体尺寸标注的基本要求为: 正确、齐全、清晰 。二、选择题1、看懂主、俯视图,想象出组合体的形状,找出错误的左视图 A 。2、主、俯、左三个视图中唯一正确的视图是(B)A主视图 B俯视图 C左视图3、主、俯、左三个视图中唯一正确的视图是(B)A主视图 B俯视图 C左视图三、判断题1、当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画。() 四、 画左视图 第五章 机械图样的基本表示方法一、填空题1、按剖切范围分,剖视图可分为 全剖 、 半剖 和 局部剖 三类。 2、 根据GB/T 17453的规定,剖面

15、线最好与主要轮廓线或剖面区域的对称线成45或135角,对于同一零件来说,在同一张图样的各剖视图和断面图中,剖面线倾斜方向应一致,间隔要相同. 3、按现行标准的规定,主要用于表达机件外形的视图共分四种,即基本视图、向视图、局部视图、斜视图。4、六个基本视图的名称为: 主视图 俯视图 左视图 右视图 仰视图 后视图 。二、选择题1、已知立体的主、俯视图,正确的左视图是( C )。2、根据主、俯视图,判断主视图的剖视图哪个是正确的.( C )3已知物体的主、俯视图,正确的左视图是( C )。4、已知圆柱截切后的主、俯视图,正确的左视图是( C ).5、已知直齿圆柱齿轮模数m=2.5mm,齿数z=32

16、,则齿轮分度圆的直径为( C ) A、60mm B、70mm C、80mm D、90mm6、已知轴承的型号为6305,则轴承的内径尺寸为( B ) A、5mm B、25mm C、305 mm D、6305mm7、管螺纹的代号是( C ) A、 B B、Tr C、G D、 M8、外螺纹的大径用( B )符号表示. A、 D B、 d C、D1 D、d19、根据投影面展开的法则,三个视图的相互位置必然是以( B )为主.A.左视图 B。主视图 C.俯视图 D.任一视图10、国标中规定用( C )作为基本投影面。A。正四面体的四面体 B. 正五面体的五面体 C。 正六面体的六个面 . 正三面体的三个

17、面11、基本视图主要用于表达零件在基本投影方向上的( B )形状。 A。内部 B.外部 C。前后 D.左右12、投影面垂直线有( B )反映实长。 A.一个投影 B两个投影 C。三个投影 四个投影13、下列局部剖视图中,正确的画法是 B .A B C D14、 下列四组视图中,主视图均为全剖视图,其中 A 的主视图有缺漏的线。A B C。 D15、在半剖视图中,剖视图部分与视图部分的分界线为:AA、细点画线 B 粗实线、 C、双点画线16、重合剖面的轮廓线都是用 CA。、细点画线绘制 B 、粗实线绘制 C 、细实线绘制 17、 当需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线用:C

18、 A。、细点画线 B、 粗实线、 C、双点画线18、E向视图的投影方向是 AA:A向 B:B向 C:C向 D:D向19、图中所示支架的视图中,局部视图和A向斜视图的画法、标注均正确的是:C(a) (b)(c)(d)A:(a)和(b) B:(b)和(d) C:(c)和(d) D:(d)和(a)20、 图示机件,AA移出断面图绘制正确的是 D21、下列剖视图中,画法和标记都正确的是 A A B C D22、下列简化画法中,正确的是 C23、图示机件,AA移出剖面图绘制正确的是 B三、判断题1、非回转体类零件的主视图一般应选择工作位置。 ( )2、根据机件的不同形状特征,可采用几个相交的剖切平面获得

19、全剖视图、半剖视图和局部剖视图。( )四、画图题(将主视图画成全剖视图) 第六章 机械零件图分析1. 读零件图,并回答问题。1该零件采用了哪些视图、剖视图或其它表达方法? 2指出该零件在长、宽、高三个方向的主要尺寸基准。3说明40H7的意义。4说明M682的含义。5。说明符号 的含义。1. 主视图采用了全剖,左视图采用了局部剖,俯视图,BB、CC断面图及D-D局部剖视图。2. 长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是45孔的轴线。3。40H7表示:基本尺寸为40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。4.M682表示,公称直径为68mm的普通细牙螺纹

20、, M为螺纹代号,2为螺距。5。 前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3m。;后者表示,是由不去除材料的方法获得的零件表面。2、读零件图,并回答问题1主视图采用 局部 剖,左视图采用 局部 剖,分别表示其 内孔及螺孔的结构 .2零件上有三个沉孔,其大圆直径 32 ,小圆直径 15 ,三个沉孔的定位尺寸是 R75、10 .3零件上有 2 个螺孔,其螺孔代号为 M10-7H ,定位尺寸是 96、45 。4主视图上虚线画出的圆是否通孔(在填空中答:是或不是)不是 。其直径是 100 ,深度是 7 。5用指引线标出此零件长、宽、高三个方向的尺寸基准,并指出是哪个方向的基准。62-M107H的含义: 2 个 普通 螺纹、大径为 10mm 、旋向为 右 、 中 径和 顶 径的公差带代号都为 7H , 中等 旋合长度的 内 (内、外)螺纹。7 零件上58H7和63孔的表面粗糙度, 58H7 的表面加工要求高。821
