室外管网综合标准施工专业方案.doc

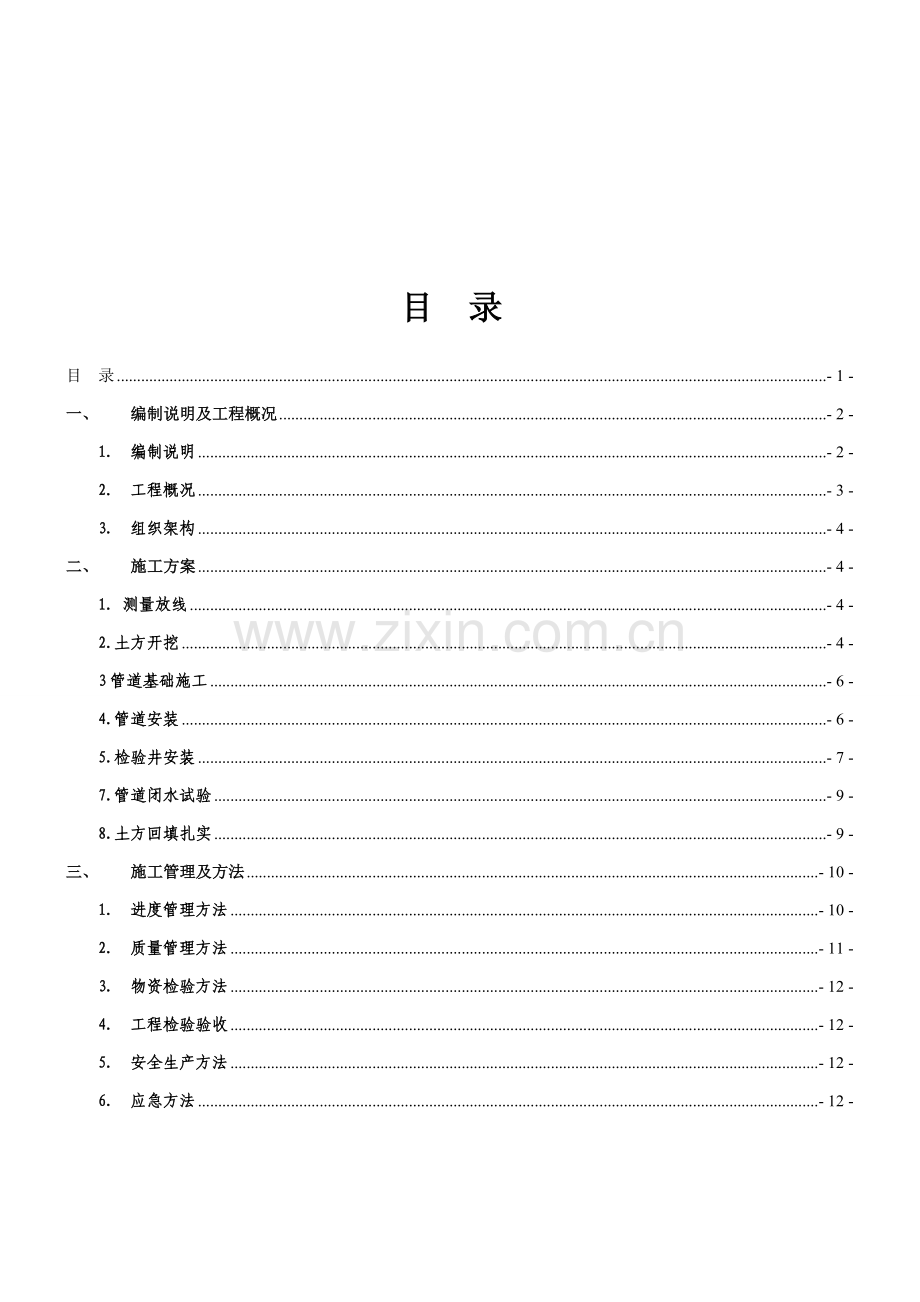

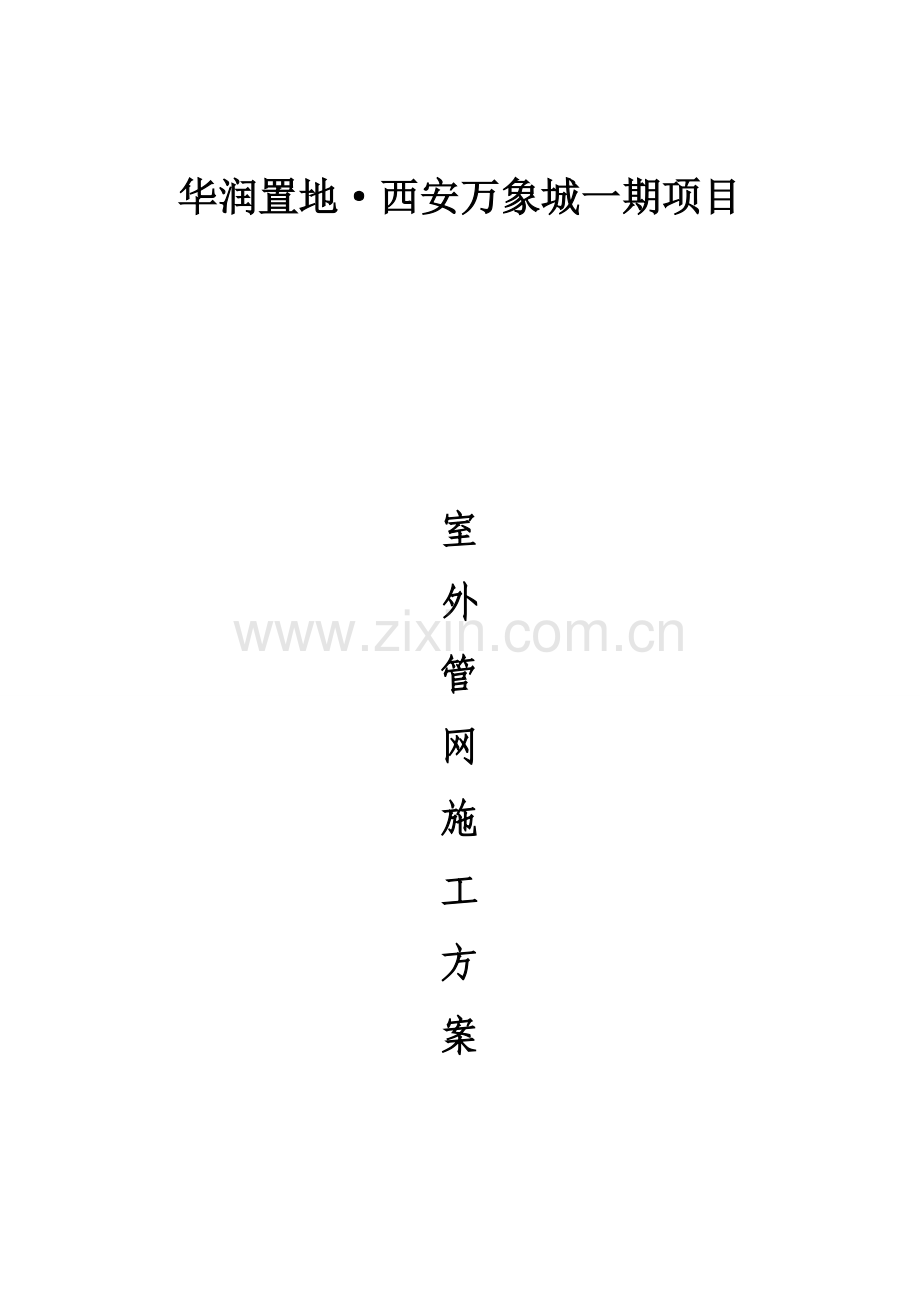

华润置地西安万象城一期项目室外管 网 施工方案目 录目 录- 1 -一、编制说明及工程概况- 2 -1. 编制说明- 2 -2. 工程概况- 3 -3. 组织架构- 4 -二、施工方案- 4 -1. 测量放线- 4 -2.土方开挖- 4 -3管道基础施工- 6 -4.管道安装- 6 -5.检验井安装- 7 -7.管道闭水试验- 9 -8.土方回填扎实- 9 -三、施工管理及方法- 10 -1. 进度管理方法- 10 -2. 质量管理方法- 11 -3. 物资检验方法- 12 -4. 工程检验验收- 12 -5. 安全生产方法- 12 -6. 应急方法- 12 -一、 编制说明及工程概况1. 编制说明1.1 编制依据1室外管网平面图。2本企业内部质量、安全、环境、职业健康管理体系文件，企业标准管理制度。3施工组织设计。4本企业承建类似工程长久积累施工经验。5本企业各项资源配置和当地域可利用资源和施工现场实际情况。6本工程所包含关键国家或行业规范、规程、标准。1.2 编制人员王 勇、 段育辉1.3 施工布署本工程施工和市政工程施工交叉，北侧施工难度较大，南侧因T1塔楼未封顶，金街南侧防水未施工完成。综合考虑本企业准备根据以下施工布署完成施工。1、 先施工西南侧化粪池，施工完成后立即将场地移交市政单位，是后续工作更有利进行。2、 然后施工裙楼北侧，化粪池及雨污水管同时施工，这部分工程施工需要破除护坡桩及冠状梁且空间狭小，施工难度大。3、 金街北侧防水施工完成，能够开始施工金街南侧雨污水管道，能够将开挖土直接回填至防水保护层上方。这部分工程依据设计图纸一样需要破除护坡桩及冠状梁，施工难度较大。4、 T1塔楼东侧雨水管网待T1塔楼封顶后，钢筋棚拆除后方可施工。1.4 本施工方案发放范围华润置地；监理单位。西北分企业：技术部；工程部；机电部。项目部：项目经理；技术部；工程部；质量部；安全部；合约部；机电部；综合办公室。2. 工程概况本工程为华润西安万象城一期项目，在陕西省西安市三桥。总建筑面积419683.95平方米，由1栋超高层办公楼、3栋高层公寓楼，综合商场及地下室组成。地下室共3层，面积157549.13平方米，地下三层、地下二层关键为地下车库和设备用房，停车数量2021辆，属类停车库。综合商场约11.7万平方米，地下一层及地上4层，局部3层，最高点27.5米。关键为大型百货商店、零售商铺，餐饮、电影院和KTV等，属大型综合商场。T1超高层办公楼面积约8.5万平方米，共45层，最高点186.6米。其中16层和32层为避难层及设备用房。T2T4高层公寓楼面积约6.7万平方米，均为30层，最高点99.7米。结构形式为框架结构。本方案关键依据为华润置地下发总平面图，本方案覆盖范围有室外雨污水系统工程（包含雨污水管道敷设、雨污水检验井砌筑、雨水收水口、化粪池安装）。污水管和雨水管均采取UPVC双璧波纹管，活套橡胶圈连接，砂基础；本工程室外雨污水管道所处位置为为主体阶段护坡位置（有护坡桩及冠梁），所以开挖难度大，工程量大，施工场地狭窄等特点及难点。本工程施工范围为雨水管道及雨水井、雨水篦子及其管道、污水管道及污水井、化粪池。塔楼排水管进入雨污水井管道未包含在本工程施工范围，由塔楼排水管道施工单位在雨污水井施工过程中立即将管道接入雨污水井。施工及验收标准：GB 50242- 建筑给水排水及采暖工程施工质量验收规范GB 50268- 给水排水管道工程施工及验收规范CECS 122：埋地硬聚氯乙烯排水管道工程技术规程GB50203 砌体工程施工及验收规范GB50300- 建筑工程施工质量验收统一标准项目实施经理：刘大鹏3. 组织架构 安全部：胡创辉机电部：王勇工程部：汪清技术部： 赵祯合约部：王立强项目实施经理：帮助项目经理，负责本项目标日常管理及现场指挥工程部：负责协调各家单位在外网施工阶段，现场临时道路安排及各分包材料进场协调技术部：负责项目标日常技术工作合约部：负责本项目结算事宜机电部：负责本项目标具体策划，施工等工作安全部：负责本项目标一切安全事宜二、 施工方案1. 测量放线 依据专业施工图纸计划人工、材料、管件、多种辅材及多种现场施工所需机械设备。依据土建所放室外道路基准点及标高确定管道走向及位置，用白灰放线确定管道走向及土方开挖，然后绘制草图。2.土方开挖2.1 依据专业图纸及道路坐标点确定管道走向后，用挖机沿着所放白灰线开挖，用水准仪随时跟踪沟底标高，并依据土方放坡系数（1:0.75）放坡，如周围已预埋专业管道时，土方采取人工开挖并有专业人员看管以免出现事故。管道沟槽底宽度表管道公称直径（mm以内）铸铁管、塑料管、钢管（一类管道）混泥土管、水泥管（二类管道）1000.7m0.8m2000.8m0.9m3000.9m1.0m4001.0m1.2m5001.1m1.4m6001.2m1.5m 管沟开挖剖面图2.2 因本工程在原有护坡及护壁桩位置，故土方开挖是本工程难点也是最影响工程进度原因。我们将采取下边多个步骤来进行管沟开挖：1、人工用电锤将护坡原有混凝土敲落，并清理至管沟开挖范围以外；2、采取气割方法将护坡钢筋割断并清理；3、采取挖机开挖管沟，挖至冠梁高度；4、采取机械破除冠梁及冠梁下护壁桩，冠梁截面1280mm*900mm，在破除冠梁同时，人工采取气割方法割除冠梁及护壁桩钢筋。因冠梁高度较大分两次破除，先破除上半部分冠梁，将冠梁钢筋割除，然后在进行2次破除，割除钢筋同时进行。然后再进行护壁桩破除及钢筋割除。5、在检验井位置管沟必需开挖足够宽度以确保施工，本工程雨污水检验井为砖砌检验井，所以在检验井位置管沟底加宽至2.2米。2.3 土方开挖过程中应将土方堆于管沟边最少1米远位置，同时将裸露土方用安全网覆盖。假如管沟边上间距窄小，应将土方开挖并外运至场地较平整且宽大位置堆放，严禁在管沟边1米内堆放土超出1米。3管道基础施工3.1 施工次序：原土扎实垫层定位辅助基础基础扎实。3.2 土方开挖后经甲、乙双方共同验槽合格后，进行原土扎实，原土扎实后方可定位。3.3 因本工程所在地域土质为湿陷性黄土，所以为预防遇水沉降，在沟底铺设30cm3：7灰土。灰土回填后应采取打夯机扎实。3.4 回填扎实完成后，在沟底铺设10cm中砂垫层，砂垫层边回填，边测量标高，确保管道安装标高，严禁倒坡。同时施工雨污水井基础，采取C20混凝土浇筑20cm厚，直径为2米井基础。3.5 砂垫层铺设完成后，应在水井之间用白线拉出管道顶完成标高，以备管道安装完成后标高复合。4.管道安装4.1排水管道标高影响它排水是否顺畅，开挖时必需利用水准仪随时跟踪以确保标高正确。其安装许可偏差应符合下表：项次项目许可偏差（mm）检验方法1坐标埋地100拉线尺量敷设在沟槽内502标高埋地20用水平仪拉线和尺量敷设在沟槽内203水平管道纵横向弯曲每5m长10拉线和尺量全长（两井间）304.2排水管道坡度必需符合设计要求，严禁无坡和倒坡，本工程采取U-PUV双壁波纹管 1 将两个管井之间管道按流向铺设至管口内。承口和水流方向相对。 2 用钢尺量好承口长度，在对应插口管道上相同长度上划线标志。 3 清理洁净管口，安装橡胶圈，用肥皂水或洗洁精将管口润滑。4用拉管器安装管道至承口和插口上标志线齐平即可。4.3 管道安装完成后，目测管顶和管道上方白线是否吻合，如若不吻合依据白线标高调整雨污水管道标高。5.检验井安装 雨污水井采取砖砌井，井口尺寸为1000mm，收口式雨污水井。在雨污水井砌筑时各进井管道应配合砌井单位同时安装。管道在检验井内应采取管顶平接形式，顺导流槽安装。导流槽必需包笼住管道全部高度。脚踏板应在砌井过程中同时安装，采取双排脚踏板，井底上90mm设置第一个脚踏板，然后每隔360mm设置一个脚踏板。井底基础必需采取C20混凝土浇筑20cm厚，直径为2米井基础。（1）砌筑1、在井室砌筑时，应同时安装爬梯，其位置应正确，安装应牢靠。在砌筑砂浆未达成要求抗压强度前不得踩踏。2、井室砌筑在管道制安到位开始，管道穿井壁处采取拱砖封堵，粘土填实，M7.5水泥砂浆填塞，沥青油麻填实。3、井盖座周围浇注C20混凝土圈，井口高出地面50mm。4、检验井为圆形井室，砌筑时应随时检测直径尺寸，当四面收口时，每层收进不应大于30mm；当偏心收口时，每层收进不应大于50mm。外缝应用砖渣嵌平，平整大面向外，上下两层砖间竖缝应错开。5、井室基础为200mm厚C20混凝土。6、顺应管道走向设置导流槽，导流槽高度和管道齐平。（2）抹面1、井室墙体表面粘接杂物应清理洁净，并洒水湿润。2、水泥砂浆抹面宜分两道抹成，第一道抹成后应刮平并使表面造成粗糙纹，第二道砂浆抹平后，应分两次压实抹光。3、抹面应压实抹平，施工缝留成阶梯形，接茬时，应先将留茬均匀涂刷水泥浆一道，并依次抹压，使接茬严密；阴阳角应抹成圆角。4、抹面砂浆终凝后，应立即保持湿润养护。6.化粪池施工本工程化粪池采取成品钢筋混凝土化粪池。化粪池土方开挖量大，且场地狭小，故在化粪池土方开挖时要同时将一部分土外运，待回填时重新拉回现场回填。化粪池土方开挖较深，开挖完成后做好临边防护同时，坑底施工人员安全工具佩戴必需到位。化粪池基坑边2米内严禁堆土。化粪池工艺步骤：放线 基坑开挖 原土扎实 3:7灰土 钢筋绑扎 砼浇筑 砼养护 预制罐体吊安装 防水处理 生物菌床安装 闭水试验 检验井砌筑 井盖安装 土方回填1 放线：依据甲方图纸计划、地质勘查及设备需求放线，放线坡度为1:0.25；2 土方开挖：在地下无水情况下，依据进出口标高及设备需要进行挖土方。设计土方开挖及基础处理为常规地质。依据西安地域属于湿陷性黄土区依据相关规范做以下处理：素土平整、扎实，再以3:7灰土垫层分层压实回填30cm。3 底板：配比C30混凝土，国家标准三级14钢筋，用扎丝扎钢筋。确保扎死扎紧。钢筋间距200mm*200mm，厚度200mm，底板应大于设备200mm。4 吊装：用吊车把预制好罐体吊装到位，把上下罐体间用水泥掺108胶聚合物砂浆粘结，内外缝处及底部以水泥砂浆稳固。5 罐体安装完后，罐体间以水泥罐连接，然后做防水处理。防水处理前应先清扫罐体，确保罐体洁净、整齐，且在罐体连接处以120防水卷材一层做细部处理，管口连接处内外以水不漏处理，然后再进行整体涂膜防水，涂膜时分两遍施工，每遍厚度1.5mm。具体施工工艺步骤以下基层清理 细部找平 附加层施工 第一层涂膜 第二层涂膜 保护层施工（涂膜材料为JS-991复合水泥基防水涂料；保护层为108胶泥）6. 防水完成后，安装生物菌床和闭水试验。7. 生物菌床安装完成后，在罐口向上砌内径700mm，高700mm检验井，并安装井盖，然后进行土方回填，土方回填时要分层压实，承重力40吨以下，井盖设置在路面上应和路面标高平，设在草坪应高于草坪50mm。因北侧化粪池施工范围狭窄，且在红线1.5米外为市政弱电线管及弱电井。1、在开挖过程中首先开挖至弱电线管以下，将弱电线管用钢管及木方架空，以防开挖过程中对市政弱电造成损害，开挖过程中市政弱电单位必需在场旁站，然后进行冠状梁及桩基破除，破除同时将桩柱钢筋割除，继续向下施工开挖过程中化粪池北侧放坡需缓慢，同时用钢管及竹跳板对基坑进行支撑防护。2、将化粪池南侧管道向南侧贴近地下车库边缘，同时增加两个成品upvc井筒，尽可能增加化粪池场地及开挖空间。7.管道闭水试验雨污水管道安装完成后必需进行闭水试验。闭水试验前应将各预留口采取方法堵严，在系统最高点留出灌水口，由灌水口将水灌满后，按设计或规范要求要求时间对管道系统管材、管件及接口进行检验，如有渗漏现象立即修理，修好后再进行一次灌水试验，直到无渗漏现象后，请相关单位验收并办理验收统计。8.土方回填扎实管道回填时，管四面不得夹杂尖硬物直接和塑料管壁接触，应先用颗粒径小于12mm土壤回填至管顶上侧300mm处，回填土经分层扎实后方可回填原土。全部管道回填需分两步进行，首次在管道安装以后验收之前先将管道两侧和高出管顶0.5m以内进行回填，管道接口部位和接口周围0.8-1m处不得回填，方便打压或灌水试验时进行观察。待验收合格后再进行沟槽其它部分回填，管道验收参考本方案各管道施工要求进行。沟槽回填以人工为主，机械辅助方法进行。沟槽回填方法及验收标准严格根据下表实施表2-沟槽回填关键点及标准回填部位回填关键点管道两侧回填1、回填清理沟内杂物，严禁带水回填2、管顶上部300mm以内需用砂子或无块石土回填3、只能采取人工扎实。每层厚度300mm以内，做到夯夯相连4、管道两侧应对称回填，预防管道产生位移管顶以上回填1、管顶以上500mm以内不得回填直径大于100mm块石，500mm以上部分回填土中块石不得集中；2、管顶以上500mm以上采取人工分层回填，摊铺厚度200mm以内；超出管顶500mm以上时，可采取蛙式打夯机，每层厚度300mm以内。其压实度应达成表5要求要求井室周围回填1、路面范围内井室周围，应采取石灰土、砂、砂砾等材料回填，其宽度大于400mm2、井室周围回填，应和管道回填同时进行，若不一样时，应留台阶形接茬3、井室回填压实应对称进行，预防井室移动表3-沟槽回填要求回填部位压实度管道两侧回填压实度应达成95%管顶以上0.5m以内压实度应达成85%管顶以上0.5m至地面当年修路压实度应达成95% 三、 施工管理及方法1. 进度管理方法1.1 依据进度计划、工程量合理安排劳动力和投人机械设备，严格控制进度跟进，确保根据进度计划要求完成任务。加强操作人员对质量意识培养和监督，提升施工质量和一次成活率。严格推行碰头会制度，立即发觉问题立即处理、协调好工序间分工和合作关系，确保根据施工进度计划进行。本工程现场情况复杂，1D区域化粪池位置和华润二十四城主电缆冲突、且华润二十四城电缆沿金街南侧敷设、北侧裙楼化粪池和市政树木冲突等原因影响下。1、 北侧裙楼以北管网待裙楼外架拆除后即可进行施工；2、 金街以南管网待华润二十四城主电缆移除后即可进行施工；3、 T1塔楼东南管网待T1封顶后即可进行施工。1.2 室外管网管道排布复杂，在室外雨水管网施工过程中，将室外园林施工范围及管道排布综合考虑，立即跟室外园林单位对接碰头，使各家单位施工全部能得带确保，避免无须要返工。施工进度计划详见“室外管网总进度计划”。2. 质量管理方法在施工过程中，项目部质量、技术相关人员要常常深入工地进行调研，以发觉问题立即处理。立即对劳务人员进行质量意识教育和落实，设置专职质检员对现场质量进行管理，以加大质量控制力度，并严格根据交底内容进行施工验收。总来说应该从一下几点来把控施工质量：1、 严格根据设计要求控制材料进场质量，不合格产品果断退场，严格根据材料进场步骤通知甲方及监理验收材料。材料卸车及存放必需轻拿轻放，根据材料性能要求存放工程材料。2、 施工过程中严格根据施工工艺步骤施工，管沟开挖后沟槽必需严格根据要求进行处理或扎实，回填过程分层分段扎实。3、 管沟开挖过程必需随时测量管沟底标高，确保开挖深度，在回填砂垫层后，必需复核砂垫层标高确保管道安装后不倒坡。4、 管井砌筑必需根据工艺要求砌筑，不得随意更改砌筑砂浆标号及抹灰砂浆型号及要求。5、 管井施工过程中，进井管道必需随管井砌筑安装，愈加好确保管井质量，避免管道进井处漏水隐患。6、 防沉降方法：因本工程开挖土并非原土，而是基坑回填土，故采取30cm3:7灰土进行回填扎实，然后进行10cm砂层回填层。（详见管沟开挖剖面图）管沟开挖前2-3天，对开挖部位进行水夯即利用人工开挖位置灌水让土壤自然下沉。3. 物资检验方法对全部进场原材料、半成品检验验收，并登记备查，只有合格产品才可用于施工，不合格产品立即进行退场处理，严格实施，避免使用不合格材料。4. 工程检验验收 严格实施国家现行规范、标准及企业各项要求要求施工。在进行施工前，严格按工艺标准要求对操作班组进行技术、质量交底。在施工过程中，分管质检工作人员应加强现场巡视，以立即发觉施工中问题，施工队对完成工序在自检合格后，向项目部质检组进行报验，验收合格由相关人员签字确定。对未经验收和验收不过关未经整改合格，严禁进行下道工序施工。5. 安全生产方法在现场施工中，焊工需执证上岗，严禁无证件人员进行动火操作。焊接作业时应做到焊机、灭火器二合一，严禁无灭火器进行焊接施工，严禁随意动用明火作业和非环境保护燃料使用。1、沟槽开挖应严防沟槽塌方致使人员砸伤和坠落和车辆坠入等事故，现场应有显著警示标志。2、管材应放置平稳，严防因管材堆放不稳砸伤事故3、沟槽开挖过程中人员和机械分布密集严防机械伤人，现场必需有专员进行机械指挥和协调。4、沟槽回填过程中，必需有专员进行指挥预防机械事故发生。5、机械操作人员和专业工种必需执证上岗，开工前必需对相关人员证件进行立案和报验。6、电焊操作人员应该持证上岗，非电焊工严禁进行电焊作业。7、电焊作业现场周围10m范围内不得堆放易燃易爆物品。8、焊接过程中临时接地线头严禁浮搭，必需固定、压紧，用胶布包严。6. 应急方法 （一） 依据现场周围调查了解，T1塔楼南侧有一根市政燃气管及一条暗渠，具体位置及埋设不详。在开挖T1南侧管沟从以下几点着手，确保施工安全。1、 甲方牵头联络市政燃气企业对现场燃气管道探测，确定燃气管道走向及埋深。2、 因地下车库边有护壁桩，开挖过程尽可能往地下车库方向靠近。开挖过程中，甲方及市政燃气企业必需安排专员参与旁站。3、 用机械开挖至管道上方30cm后，必需采取人工开挖以防对管道造成损伤。4、 开挖过程燃气企业需要对本企业交底燃气管道上下方阀门位置，在开挖过程中阀门井盖打开，安排专员值班，一旦因为开挖失误或燃气企业提供管道埋深有误造成管道破损，本企业能立即将阀门关闭，最大可能降低损失和伤害。5、 开挖过程中管沟两侧拉警戒线，确保燃气管道及暗渠周围没有行人。（二）依据现场情况金街南侧、裙楼北侧管道施工对场地内交通不造成影响，T1塔楼南侧施工将对场地内交通造成影响，本企业拟采取分两步施工，先施工西大门处化粪池及管道，待回填完成后，达成通车条件方可进行东大门处管道施工，以免造成工地内通车不便。（三）化粪池开挖深度较大，放坡系数按1:1考虑，开挖完成后必需在化粪池周围用钢管搭设防护栏杆，非施工人员严禁靠近，同时化粪池开挖土方必需转运至离化粪池较远地方，严禁在离化粪池边5米以内堆土方。附件1：室外管网总进度计划
