组塔综合项目施工安全保证专项措施.doc

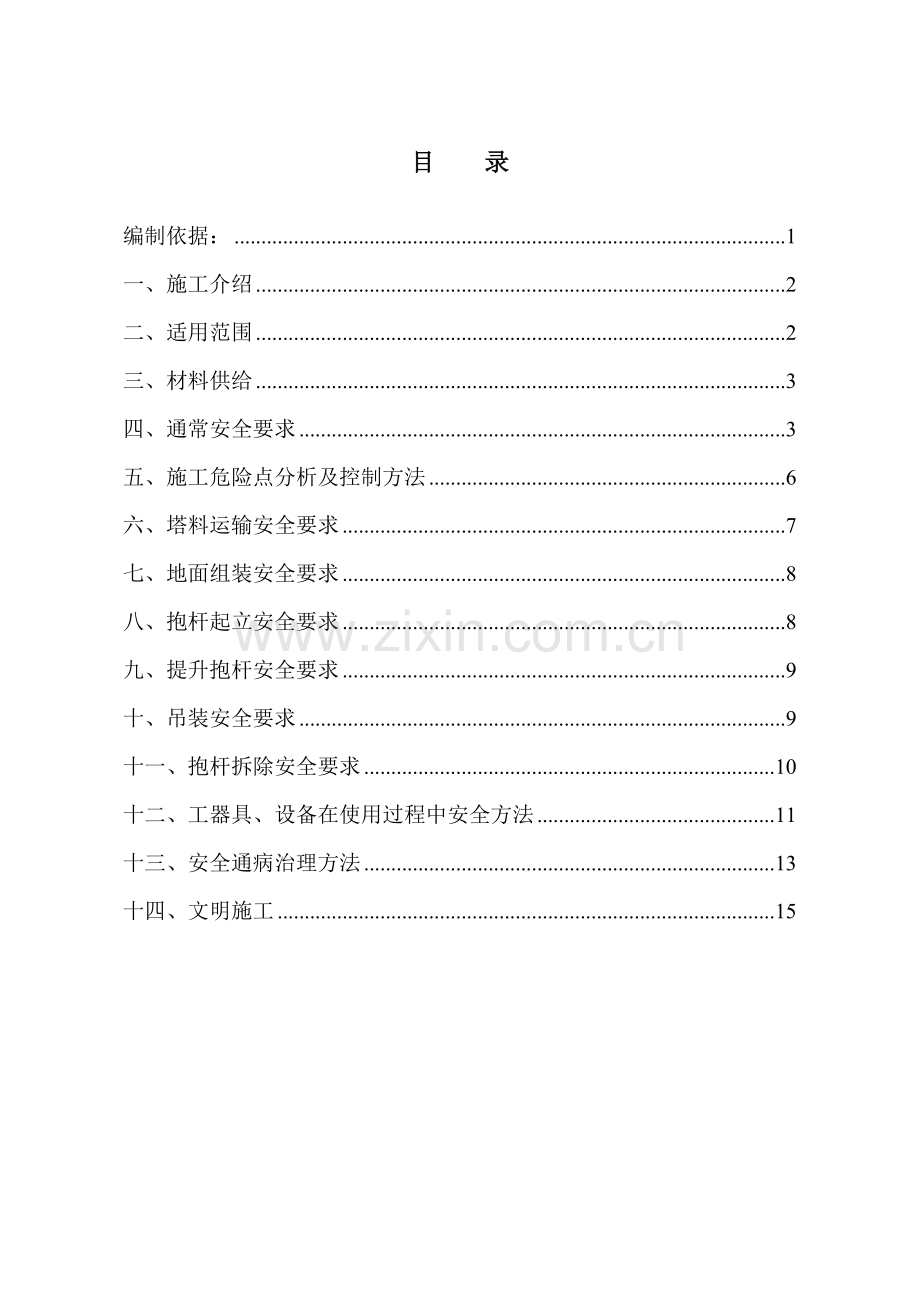

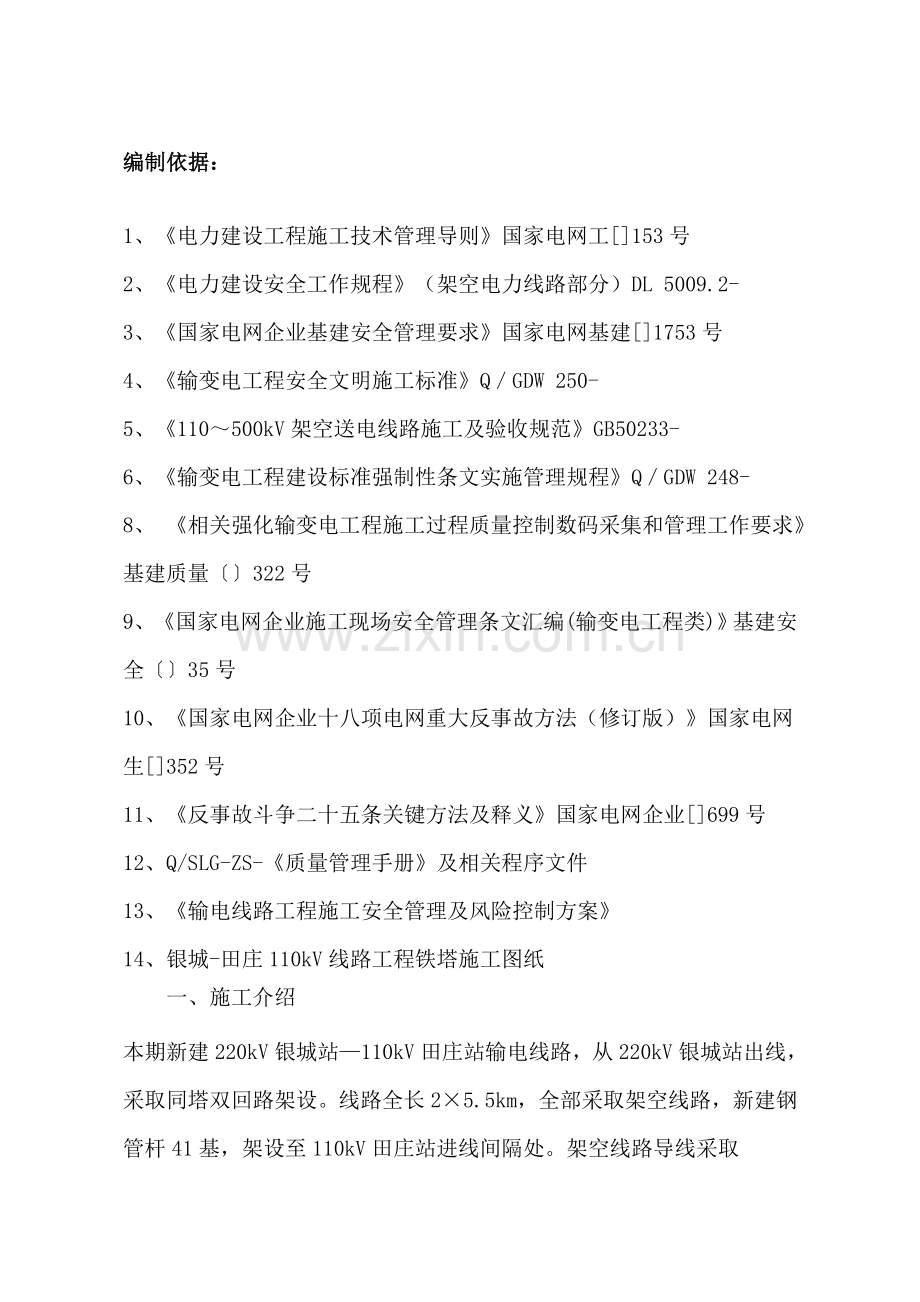

目 录编制依据：1一、施工介绍2二、适用范围2三、材料供给3四、通常安全要求3五、施工危险点分析及控制方法6六、塔料运输安全要求7七、地面组装安全要求8八、抱杆起立安全要求8九、提升抱杆安全要求9十、吊装安全要求9十一、抱杆拆除安全要求10十二、工器具、设备在使用过程中安全方法11十三、安全通病治理方法13十四、文明施工15编制依据：1、电力建设工程施工技术管理导则国家电网工153号2、电力建设安全工作规程（架空电力线路部分）DL 5009.2-3、国家电网企业基建安全管理要求国家电网基建1753号4、输变电工程安全文明施工标准QGDW 250-5、110500kV架空送电线路施工及验收规范GB50233-6、输变电工程建设标准强制性条文实施管理规程QGDW 248-8、 相关强化输变电工程施工过程质量控制数码采集和管理工作要求基建质量322号9、国家电网企业施工现场安全管理条文汇编(输变电工程类)基建安全35号10、国家电网企业十八项电网重大反事故方法（修订版）国家电网生352号11、反事故斗争二十五条关键方法及释义国家电网企业699号12、Q/SLG-ZS-质量管理手册及相关程序文件13、输电线路工程施工安全管理及风险控制方案14、银城-田庄110kV线路工程铁塔施工图纸一、施工介绍本期新建220kV银城站110kV田庄站输电线路，从220kV银城站出线，采取同塔双回路架设。线路全长25.5km，全部采取架空线路，新建钢管杆41基，架设至110kV田庄站进线间隔处。架空线路导线采取JL/G1A-300/40型钢芯铝绞线；依据通信方面要求，地线采取双回架空复合光缆OPGW-100。二、适用范围本方法适适用于银城-田庄110kV线路工程组塔施工，项目部、施工队、组塔班必需遵守。三、材料供给本工程铁塔累计41基。四、通常安全要求4.1 铁塔组立施工作业人员必需经过体检合格，参与安全教育培训和技术交底并经过安全考试。熟悉组塔方案特点及相关安全施工技术方法，并在现场认真遵照实施。任何人未经同意不得私自更改施工方案。4.2 施工现场多种安全防护用具必需齐全，并正确使用。施工人员进入施工现场必需正确佩戴安全帽，高空人员穿防滑胶底鞋，系安全带。4.3 施工现场设置安全围栏，非施工人员不得进入作业区内。作业现场除必需施工人员外，其它人员应离开组塔施工现场，且距离应超出40米以外。4.4 施工人员酒后不得进入施工现场。4.5 施工现场须设安全监护人。每基铁塔施工前，施工队须依据现场实际情况，开含有针对性安全方法工作票，并由责任人在天天工作前现场宣读。4.6 组塔指挥人员必需熟悉图纸，并熟悉掌握抱杆、各部绳索受力情况，严格控制起吊重量；正确使用工器具，使用工器具和设备须经过了安全检验，不合格者严禁使用；每次使用前，必需对工器具进行一次外观检验，各部位工器具应符合设计部署，不得以小代大。4.7 机动绞磨等施工机械应由专员严格按操作规程操作，并做好日常维护保养工作；施工前应对机具设备仔细检验，进行试运行，确保工作正常。4.8 绞磨使用应遵守下列要求：4.8.1 绞磨应安置在适宜位置，方便于观察和操作。绞磨所在地面应平整，距离基础通常应在40米之外。4.8.2 固定绞磨地锚使用5T地锚，应按要求挖好马道，地锚埋深不得小于2m，地锚套和水平面夹角小于30；不得利用树木或外露岩石作地锚。4.8.3 拉绞磨尾绳人员不少于3人，距绞磨不得小于2.5米且不得站在绳圈内。4.8.4 绞磨受力时，不得采取松尾绳方法卸荷。牵引绳应从卷筒下方卷入，并排列整齐，缠绕不得少于5圈。4.9 高空作业人员必需遵守下列要求：4.9.1 高空作业人员经体检合格，持证上岗，方可进行登高作业。4.9.2 高空作业人员必需系安全带，安全带必需栓在主材或结构牢靠物件上，不得栓在附件上，不得低挂高用，随时检验是否牢靠。并使用双保险或二道保护。4.9.3 多人在一处作业或双层作业，应相互照应亲密配合。4.9.4 高空作业区下不得有些人。塔上作业要尽可能和地面作业不一样时进行。如必需同时进行时，在构件起吊过程中，地面应暂停作业，预防高空坠落物伤人。4.9.5 高空作业人员在转移作业位置时，手扶构件必需牢靠。在间隔大部位转移作业位置时，不得沿单根构件上爬或下滑。4.10 高处作业所用工具和材料应放在工具袋内或用绳索绑牢。上下传输物件时应用绳索吊送，严禁抛扔。4.11 在带电体周围高空作业，距带电体最小安全距离应满足下表要求，并应设专员监护。电压等级项 目10kV及以下35kV以下110kV220kV500kV工器具、构件和带电体距离（m）2.03.54.05.07.0工作人员活动范围和带电体距离(m)1.72.02.54.06.04.12 受力钢丝绳内角侧严禁有些人。4.13 遇有雷雨、浓雾及五级以上大风天气时不得进行高空作业。在阴雨天气后进行高空作业，应采取防滑方法。4.14 施工和运输时注意保护抱杆，预防铝合金部件(尤其是铆钉部位)受外力磨损、变形而影响强度。4.15 做好接地装置，塔腿组立后应立即将接地装置和塔腿连接，以防雷击。4.16 现场施工人员应听从施工责任人指挥，统一行动，确保指挥信号通畅。指挥人员要站在操作人员能看清指挥信号且安全位置上，使用旗语、哨音进行指挥，发出指挥信号要清楚正确。4.17 起吊构件或提升抱杆时，除一人专职指挥外，须有一名助手在指挥员垂直方向帮助观看，预防构件挂住塔身。4.18 塔片吊装时，严禁两片同时起吊，应单段吊装。起吊时应严格控制起吊重量，只能单吊或1-1滑轮组起吊。单吊时起吊重量不超出1200kg，1-1滑轮组起吊时，起吊重量不超出2500kg。4.19 地锚埋设要注意地锚本身强度，确保安全可靠。地锚尺寸和埋设深度严格根据安规和本方案技术要求，不得私自更改。5T地锚埋深大于2米，3T地锚埋深大于1.8米。五、施工危险点分析及控制方法危 险 点控 制 措 施责任人塔材小运小运前要熟悉路况，进行道路修整和桥梁加固，排除路上障碍。现场责任人班组长施工现场发生火灾施工现场严禁流动吸烟。严禁随意动火，现场做饭时灶火应远离易燃物。现场责任人班组长施工现场突发狂风施工过程中，封固临时拉线，下塔呵护。现场责任人班组长牵引坑分坑距离不够，或角度有误分坑时由测工进行实地测量分坑，严格按方案实施，组塔前由现场责任人、安全员进行检验。测工现场责任人班组长组塔周围存在电力线、通信线或其它不利原因依据现场地形，施工前由项目部技术安全人员做好安全方法，采取搭设跨越架或转向方法。项目技术员安全员现场责任人班组长工器具以小代大或使用有缺点工器具严把工器具使用检验关，施工前必需认真检验所使用工器具规格，尤其检验工器具连接可靠性及转动灵活性，不合格者不得使用。现场检验出不合格工器具单独存放并显著标识，预防混用。现场责任人班组长超重吊装现场施工责任人吊装前应仔细按图纸查对吊重，严格按方案要求吊装施工。现场责任人班组长物体打击每日班前会进行安全提醒和关键强调，施工人员不得在起吊物垂直下方停留或经过；加强现场监护，相互提醒，严格做到起吊时吊物下无人；起吊、组装应依次进行；塔上作业人员严禁随意向地面扔工器具、物料等，传输工器具用小绳，剩下螺栓集中装袋，用绳索递送。现场责任人班组长高空掉物，高空人员失手掉小工具塔上人员应思想集中，认真工作，相互监督和提醒；高空作业人员应使用工具袋，随身工器具应用绳索和挂钩固定好。现场责任人班组长施工人员塔上移动失去保护施工人员精力集中，相互提醒，监护人加强监护；上、下塔应沿脚钉攀登，不得沿单根构件攀登或下滑；正确使用安全带，高挂低用，栓好安全带后再工作或移动；在间隔大部位转移位置，应使用水平安全绳。现场责任人班组长现场监护人“铡刀铁”伤人起吊前，将全部可能影响就位安装“活铁”固定好，尤其预防“铡刀铁”。现场责任人班组长起吊时，吊点不对或绑扎不牢现场进行认真分析，选择合理且安全吊装方法，选择吊点强度能负担吊物重量，必需时应绑补强木；起吊物件离地10cm时暂停起吊，进行全方面检验确定良好后再起吊。现场责任人班组长触电做好感应电防护、全部工器具、设备对带电体距离应满足规程要求。未经项目技术、安监人员同意，施工人员私自更改施工方案加强检验，安监人员严格把关，对私自更改者按违章处理，追究现场责任人责任。技术方案变更必需重新审批。项目工程师现场责任人班组长六、塔料运输安全要求6.1 运输塔材汽车司机，须事先了解好道路情况，预防盲目开车。并依据道路情况和车装载量确定运输重量。6.2 构件装车时，应次序摆放。重量较轻构件以人力传输装卸，严禁抛掷。6.3 多人同时装卸同一车构件时，须有一人负责指挥，工作人员相互监督，相互配合。应同肩抬运，做到同提同落，预防构件压、碰、刮工作人员。6.4 人力肩扛量力而行，各人之间保持5米以上间距。狭窄道路不得超人行进。6.5 一人肩扛多件塔材时，塔材应绑扎成捆，肩扛处应缠绕麻袋或垫以扁担。七、地面组装安全要求7.1 搬运前应观看周围是否有些人及其它障碍，避免相互碰撞。搬运时应注意观察行走道路，避免踩空跌倒。7.2 几人一起抬运构件时应用同侧肩，并作到步调一致、同起同落。7.3 组装场地应平整，障碍物应清除。塔材支垫应平稳可靠。7.4 在成堆角钢中选料应由上往下搬动，不得强行抽拉。7.5 严禁将手指伸入螺孔找正。7.6 分片组装时，附铁应能自由活动，螺帽应带平。7.7 严禁在起吊件下进行地面组装。八、抱杆起立安全要求8.1 抱杆组装应正直，连接螺栓规格必需符合要求，并全部拧紧。8.2 抱杆起立可采取木抱杆立大抱杆方法将抱杆起立，抱杆起立时用钢丝绳反向连于相邻两个塔腿上（制动绳），严禁用绞磨直接将抱杆起立。8.3 抱杆起立后，利用拉线系统将抱杆调直，拉线应用倒链调整收紧后，用数量不少于3个马鞍螺丝封固。外拉线对地夹角不应大于40；地形特殊时不得大于60。九、提升抱杆安全要求9.1 提升抱杆时，应设置专员监视抱杆上升时有没有卡阻现象。9.2 提升时，拉线系统操作人员依据现场指挥命令，均匀放出四面拉线尾绳，确保抱杆稳定且正直上升。如抱杆倾斜角大于5，则停止牵引，用四根拉线将其调整后再次提升，至要求位置后，重新调整外拉线，使抱杆正直。9.3 提升抱杆时，腰环拉绳应固定在已组段塔身上，严禁以人力控制拉线系统或腰环拉绳。9.4 提升抱杆时，上下腰环间垂直距离应尽可能大部分，以利抱杆稳定。十、吊装安全要求10.1 吊装时，应设专员随时监视抱杆偏斜情况。抱杆倾斜不得超出5。10.2 起吊时，指挥员应站在起吊方向侧面，塔上人员应站在安全位置，并亲密监视塔上滑车及磨绳工作情况，观察吊件是否和塔身相碰（通常应控制在0.20.5m范围内）。10.3 起吊时起吊构件垂直下方不得有些人。10.4 起吊钢件应绑扎牢靠，连带辅材可靠。起吊绳和塔材接触处应垫硬木或软物，预防勒坏塔材或割断起吊绳。吊件离地50cm时暂停起吊，进行全方面检验，确定良好后再起吊。吊件靠近就位时，牵引速度应减慢，上下亲密配合。就位有困难时，应查明原因、调整抱杆角度，使塔材就位。10.5 吊装时吊片应采取多点控制，控制人员应按指挥人员要求放出调整控制绳，使塔片就位。10.6 高空作业所需工器具、材料应用绳索上下传输，严禁抛扔。塔上组装所用物品必需放置稳妥，预防下落伤人。10.7 严禁将辅助材浮放在塔上，以免误抓误踩酿成事故。10.8 主材和侧面大斜材未连接牢靠之前，不得到构件上作业。10.9 起吊中如出现异常情况，应立即停止牵引查明原因，严禁强行起吊。10.10 需隔夜吊装时，已装完塔段螺栓应紧固，并检验拉线系统及承托系统，将拉线收紧封固，保持抱杆稳定。10.11 严格根据组塔施工作业指导书要求起吊方案进行，严禁超重起吊。十一、抱杆拆除安全要求11.1 抱杆拆除时，绞磨操作人员听从指挥，塔上人员监视抱杆有没有卡、挂现象。11.2 当抱杆头部降到悬挂抱杆滑车以下时，应用棕绳将抱杆上部和牵引绳栓住，以防抱杆翻转；抱杆底部仍用棕绳控制。当抱杆下落到塔身下部时，将抱杆分段拆除。十二、工器具、设备在使用过程中安全方法12.1 施工用关键工器具、设备应符合技术检验标准，使用前经检定合格，不合格者严禁使用。现场使用前，须进行外观检验，并不得以小代大。12.2 工器具检验12.2.1 抱杆使用前必需经过全方面检验，抱杆螺栓须坚固可靠。抱杆有下列情况之一者严禁使用:整体弯曲超出杆长1/600；局部弯曲严重、磕瘪变形、表面严重腐蚀、裂纹或脱焊。12.2.2 滑车应按铭牌使用，滑轮直径应和钢丝绳直径成百分比。吊钩应设有预防脱钩保险装置，可采取对吊钩封口或绑扎钢丝绳保险方法。滑车吊钩或吊环变形、裂纹和轮缘破损或严重磨损、轴承变形、轴瓦磨损和滑轮转动不灵者均不得使用。12.2.3 U型环（卸扣）使用时应遵守下列要求：U型环变形或销子螺纹损坏不得使用。不得横向受力。销子不得穿在能活动索具一边。 不得处于吊件转角处，必需时应加以衬垫并使用加大规格卸扣。严禁替换滑车使用。12.2.4 倒链（手扳葫芦）检验: 使用前应检验吊钩、链条、连动装置及刹车装置。吊钩、链条或倒卡变形，和链条磨损达直径15%者严禁使用。起重链不得拆成单股使用。带负荷停留时间较长或过夜时，应将手拉链绑扎在起重链上，并采取保险方法。12.2.5 钢丝绳使用检验：12.2.5.1 使用时预防打结和扭曲，预防相互缠绕或压叠。12.2.5.2 穿过滑轮钢丝绳不得有接头。12.2.5.3 不得和物体棱角直接接触，机械运动时不得和其它物体发生摩擦。12.2.5.4 钢丝绳有下列情况之一者严禁使用:1个间距间钢丝断5%以上；钢丝扭曲、压扁或受过火烧；显著股偏；表面已锈蚀或受严重磨损；断股或断丝较多。12.2.6 马鞍螺栓（绳卡）使用检验：12.2.6.1 使用数量应符合下表要求：钢丝绳直径(mm)7-1819-2728-3738-45马鞍螺栓数量(个)345612.2.6.2 各马鞍螺栓间距大于钢丝绳直径6倍。12.2.6.3 马鞍螺栓压板要在钢丝绳关键受力一边，螺栓“U”型压着主绳头死头。2.6.4马鞍螺栓螺帽一定要旋紧，钢丝绳带上载荷后应再紧固一次。十三、安全通病治理方法通病类型通病内容防 治 措 施受力绳保护受力钢丝绳内侧有些人。施工项目部负责落实现场安全警示牌设置，安全员关键监护，并在安全交底时对作业人员关键教育。监理项目部加强这类作业巡视或旁站监理，必需时下达停工令，整理这类违章行为。钢丝绳和铁件绑扎部位无保护。施工项目部负责落实起重用钢丝绳预防和被吊塔材或铁件棱角直接发生摩擦方法，作业前确保接触处有软垫物隔离。监理项目部加强安全巡视或旁站监理，直至方法落实，必需时下达停工令，整理这类违章行为。钢丝绳套插接长度不足。施工项目部技术人员指导作业人员正确进行钢丝绳套插接，工器具管理员复查绳套插接长度，凡绳套插接长度未达标钢丝绳不许可出库使用。监理项目部加强巡检、查验工作。施工机械及起重作业塔吊等起重机械未经检测机构检验取得合格证后即投入使用。业主、监理部检验施工项目部在未注册登记前不许可使用。施工机械（具）设备未定时检验，试验过期。根据要求实施，建立施工机械定时检验台帐。监理项目部定时抽查，并将检验结果报业主项目部。 施工机械安全保护装置未装或失灵。施工项目部安排专员定时对施工机械进行保养维护，检验安全装置完好性，监理项目部定时检验起重机械设备安全保护装置，督促施工项目部提升机械设备完好率，并在安全例会上通报检验结果。 起重吊装作业区无安全警示牌和安全围栏。塔吊、汽车吊等起重设备作业时，由专职安全监护员或起重操作员负责摆放安全警戒标志，并用安全提醒遮栏划定吊装作业区，严禁人员穿越。监理项目部加强安全巡视或旁站监理，直至方法落实。起重作业过程中吊件下方有些人。吊装作业区域用安全提醒遮栏围栏，操作人员在确定吊件下无人停留或行走后方可移动起吊。监理项目部加强安全巡视或旁站监理。消防设施消防器材过期、失效、无合格检验证，未定时检验。在消防部门指定地点采购，检验每只灭火器上是否贴有合格证，加贴一张“定时检验”标签。施工项目部安排专员负责定时检验，发觉失效消防器材立即更换。监理项目部加强巡视、督导。机料堆放机料随意堆放，未分类摆放。施工项目部负责划定材料加工区、设备材料堆放区等功效模块区，实现机料堆放固定有序，现场用提醒遮栏围护。监理项目部加强巡视检验。标识标牌“四牌一图”等标识图牌制作不规范，未按标准尺寸制作。监理项目部负责检验施工项目部落实标示牌按标准尺寸制作。机具、材料无标识，或标识不规范。监理项目部负责检验施工项目部落实标示牌按标准尺寸工厂化制作。防雷接地铁塔、构架组立未立即连接接地线。加强巡查，或按工作进程进行专题检验、中间验收。临时工棚线路施工现场使用彩条布搭建临时工棚。施工总承包商在分包协议或安全协议中明确禁用。业主、监理项目部定时组织专题检验。输变电工程安全文明施工标准安全监护危险作业现场无安全监护人员。施工项目部在作业票中明确安全监护人，监理项目部巡视或旁站监理作业现场，检验到位情况。劳动保护现场作业人员着装不统一，无胸卡。施工单位统一定制发放职员工作服，要求进入现场作业人员必需穿统一工作服，形成职员自觉行为。业主项目部督导实施。进入现场不戴安全帽或佩戴不正确，高处作业不系安全带。施工项目部加强作业人员安全教育。三个项目部统一思想、加强巡查，发觉一起阻止一起，实施违章者和管理责任人两级处罚，通报处罚结果。高处作业上下构架、杆塔未使用垂直攀登自锁器。杆塔、构架吊装组立后，施工项目部负责检验落实用于攀登自锁器绳索或轨道安装在构架、杆塔右侧。监理项目部按工作进程进行专题检验，分步验收。安全带挂在移动或不牢靠物件上，或低挂高用。施工、监理项目部加强现场督促检验，指导和培训登高人员正确使用安全带。高处作业人员未使用工具袋，工具未穿绳保护，空中抛物。施工责任人在站班会时检验登高人员装备,加强高处作业安全教育。三个项目部统一思想、加强巡查，发觉一起阻止一起，实施违章者和管理责任人两级处罚，通报处罚结果。高处作业人员未体检。施工项目部组织高处作业人员体检，安排合格人员进行高处作业。监理项目部抽查高处作业人员体检表。流动吸烟施工人员在现场流动吸烟、有烟蒂。对施工人员以教育为主，各级管理人员做好楷模，并巡查阻止这类现象，效果不佳应采取处罚方法，集中整改。临时拉线临时拉线用树木、岩石、杆塔 等 作 受 力 锚 桩 。三个项目部统一思想、加强巡查，发觉一起阻止一起，实施违章者和管理责任人两级处罚，通报处罚结果。用于临时拉线钢丝绳绳卡夹持方向、数量和间距不正确。施工项目部负责检验临时拉线设置和绳卡数量、使用状态。监理项目部加强巡视检验。临近带电线路立塔作业时安全距离不够。施工项目部技术、安全人员到场进行技术指导和安全监护，使用绝缘工器具，并定时进行绝缘检测。监理项目部认真审核技术方法方案，旁站监理。十四、文明施工14.1 施工现场按要求部署安全围栏、警示牌、安全口号。安全围栏应确保横平竖直，围栏成方形。14.2 进入施工现场必需正确佩戴安全帽、上岗证。14.3 施工人职员作服应整齐，严禁赤膊。14.4 高空作业人员必需人手一条安全带，并穿着坚固、完整防滑鞋。14.5 施工人员严禁酒后进入组塔施工现场。14.6 施工现场严禁吸烟。14.7 施工现场设置临时厕所，并用彩条布遮挡。14.8 看管棚应使用帐篷，严禁使用塔材及工器具搭设。14.9 施工现场应事优异行计划，有很好视觉感。14.10 施工道路必需根据一条路进出，严禁随意碾压田地。14.11 开挖地锚坑，应按企业绿色环境保护施工法要求开挖和回填。14.12 施工时应尽可能降低对农作物损害，确需占用应事先和户主联络处理。14.13 施工机械使用油料应采取防漏、防滴方法，避免污染土地。14.14 施工现场严禁动火。14.15 施工用材料、工器具应集中摆放，明确标示，不得乱丢乱摆。确保施工现场所理有序。14.16 施工现场严禁大声喧哗。14.17 每日工作完成，做到现场清理，工器具集中看管，预防丢失。14.18 施工完成后，施工用地锚坑必需进行回填，回填应预留300mm防沉层。14.19 施工完成后应将产生垃圾集中处理，做到工完、料净、场地清。14.20 因施工改变地形地貌进行恢复。14.21 清理铁塔上绳头、麻袋、铁丝等全部杂物，确保铁塔清洁。14.22 遇有民事问题应态度和蔼进行解释或报项目部民事人员协调处理，严禁发生打架斗殴等事件发生。
