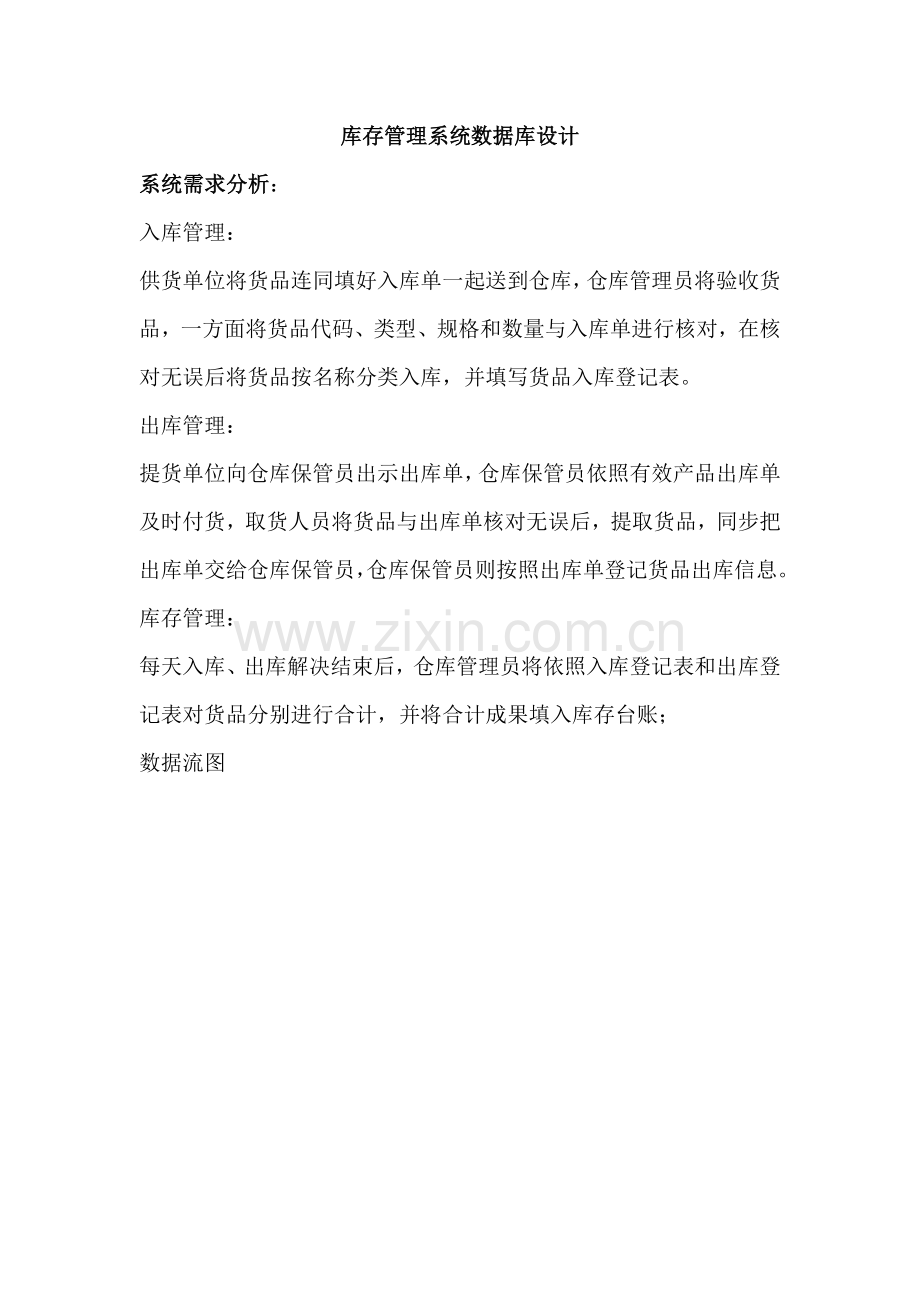

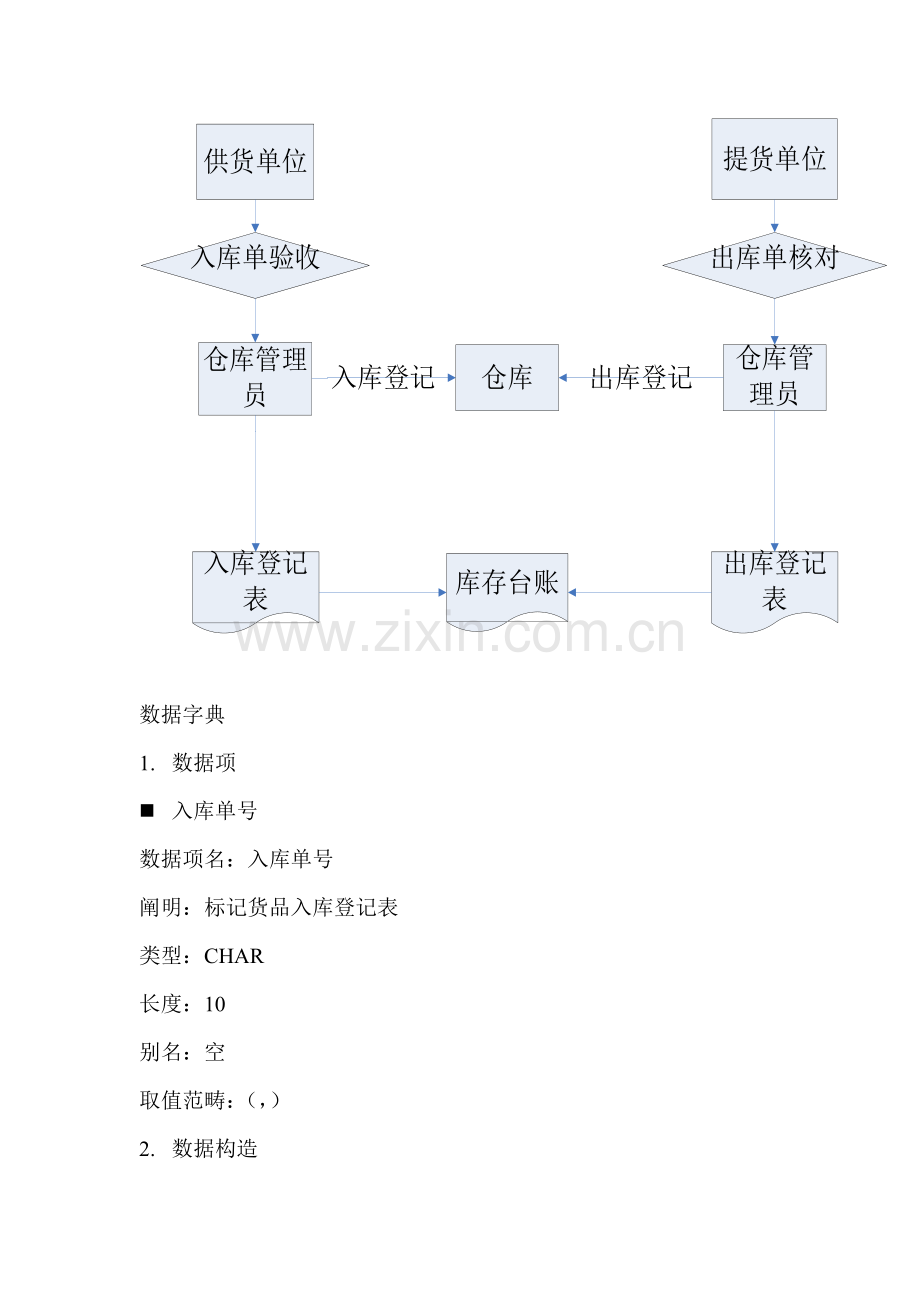

库存管理系统数据库设计系统需求分析：入库管理：供货单位将货品连同填好入库单一起送到仓库，仓库管理员将验收货品，一方面将货品代码、类型、规格和数量与入库单进行核对，在核对无误后将货品按名称分类入库，并填写货品入库登记表。出库管理：提货单位向仓库保管员出示出库单，仓库保管员依照有效产品出库单及时付货，取货人员将货品与出库单核对无误后，提取货品，同步把出库单交给仓库保管员，仓库保管员则按照出库单登记货品出库信息。库存管理：每天入库、出库解决结束后，仓库管理员将依照入库登记表和出库登记表对货品分别进行合计，并将合计成果填入库存台账；数据流图数据字典 1. 数据项 n 入库单号数据项名：入库单号阐明：标记货品入库登记表类型：CHAR 长度：10 别名：空取值范畴：（，） 2. 数据构造 n 入库单数据构造名：入库单阐明：入库货品入库单号，入库产品代码、货品类型、规格和数量。构成：入库单号，入库产品代码、货品类型、规格和数量 3. 数据流 n 入库登记数据流名：入库登记说明：货品连同填好入库单一起送到仓库时，仓库管理员根据入库单验收产品，在核对无误后将产品按名称分类入库，同步对入库货品做登记，以便于仓库管理。数据流来源：仓库管理员数据流去向：货品数据构造：入库登记表数据构造名：入库登记表阐明：入库货品入库单号，入库产品代码，入库数量，入库时间等构成：入库日期、入库单号、货品编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注 4. 数据存储 n 入库登记表数据存储名：入库登记表说明：入库货品验收通过并且入库后，仓库管理员要依照入库货品入库日期,入库单号,货品编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注等信息生成入库登记表。输入数据流：生成入库登记表输出数据流：生成库存台账构成：入库日期,入库单号,货品编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注存取频度：平均每天解决一次。存取方式；随机存取 5. 解决过程 n 入库单验收数据流名：入库单验收说明：货品连同填好入库单一起送到仓库时，仓库管理员根据入库单验收产品，在核对无误后将产品按名称分类入库。数据流来源：供货单位数据流去向：仓库管理员数据构造：入库单数据构造名：入库单阐明：入库货品入库单号，入库产品代码、货品类型、规格和数量。构成：入库单号，入库产品代码、货品类型、规格和数量概念构造设计各个实体及其属性：货品{货品编号，货品名称，类型、规格，生产单位编号} 仓库{仓库编号，仓库名称，存货种类，存货价值 } 供货单位{单位编号，单位名称，单位地址，负责人姓名，联系电话 } 提货单位（单位编号，单位名称，单位地址，负责人姓名，联系电话）仓库管理员{编号，姓名，家庭住址，办公电话，家庭电话 } 入库登记{入库日期,入库单号,货品编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注} 入库单{入库单号，入库货品编号、类型、规格和数量} 出库登记{出库日期，出库单号，货品编号，数量，总额，收货单位编号，收货单位名称，仓库管理员编号，备注} 出库单{出库单号，出库货品编号，类型、规格和数量} 实体之间联系：（1）一种货品可以存储在各种仓库，一种仓库可以存储各种货品；（2）一种货品可以由多家单位供货，一家单位可以提供各种货品；（3）一种货品可以被多家单位提取，一家单位可以提取各种货品；（4）一种仓库管理员管理一种仓库，一种仓库可以有各种管理员（5）入库每一种货品相应一张入库单，一张入库单相应一种货品；（6）出库每一种货品相应一张出库单，一张出库单相应一种货品。 E—R图：逻辑构造设计关系模式：货品{货品编号，货品名称，类型、规格，生产单位编号 } 仓库{仓库编号，仓库名称，存货种类，存货价值 } 供货单位{单位编号，单位名称，单位地址，负责人姓名，联系电话 } 提货单位（单位编号，单位名称，单位地址，负责人姓名，联系电话）仓库管理员{管理员编号，姓名，家庭住址，办公电话，家庭电话 } 库存（仓库编号，货品编号，入库单号，出库单号，库存量）供货（货品编号，单位编号，数量）取货（货品编号，单位编号，数量）工作（仓库编号，管理员编号，姓名，家庭住址，办公电话，家庭电话）表构造： u 货品信息表字段名数据类型字段长度与否为空货品编号 CHAR 6 货品名称 CHAR 10 类型 CHAR 8 规格 CHAR 4 生产单位编号 CHAR 6 u 仓库信息表字段名数据类型字段长度与否为空仓库编号 CHAR 6 仓库名称 CHAR 10 存货种类 CHAR 6 存货价值 CHAR 10 u 供货单位信息表字段名数据类型字段长度与否为空单位编号 CHAR 6 单位名称 CHAR 6 单位地址 CHAR 6 负责人姓名 CHAR 6 联系电话 CHAR 6 u 提货单位信息表字段名数据类型字段长度与否为空单位编号 CHAR 6 单位名称 CHAR 6 单位地址 CHAR 6 负责人姓名 CHAR 6 联系电话 CHAR 6 u 仓库管理人员字段名数据类型字段长度与否为空编号 CHAR 6 姓名 CHAR 6 家庭住址 CHAR 10 办公电话 CHAR 10 家庭电话 CHAR 10 u 库存表字段名数据类型字段长度与否为空仓库编号 CHAR 6 货品编号 CHAR 6 入库单号 CHAR 6 出库单号 CHAR 6 库存量 INT 6 u 供货表字段名数据类型字段长度与否为空货品编号 CHAR 6 单位编号 CHAR 6 数量 INT 6 u 取货表字段名数据类型字段长度与否为空货品编号 CHAR 6 单位编号 CHAR 6 数量 INT 6 u 工作关系表字段名数据类型字段长度与否为空仓库编号 CHAR 6 管理员编号 CHAR 6 姓名 CHAR 6 家庭住址 CHAR 10 办公电话 CHAR 10 家庭电话 CHAR 10 u 入库登记表字段名数据类型字段长度与否为空入库日期 datetime 6 入库单号 CHAR 6 货品编号 CHAR 6 数量 INT 10 总额 INT 10 供货单位号码 CHAR 6 供货单位名称 CHAR 10 仓库编号 CHAR 6 仓库管理员编号 CHAR 6 备注文本 u 出库登记表字段名数据类型字段长度与否为空出库日期 datetime 6 出库单号 CHAR 6 货品编号 CHAR 6 数量 INT 10 总额 INT 10 取货单位号码 CHAR 6 取货单位名称 CHAR 10 仓库编号 CHAR 6 仓库管理员编号 CHAR 6 备注文本
