灯具安装综合项目工程综合项目施工专项方案.doc

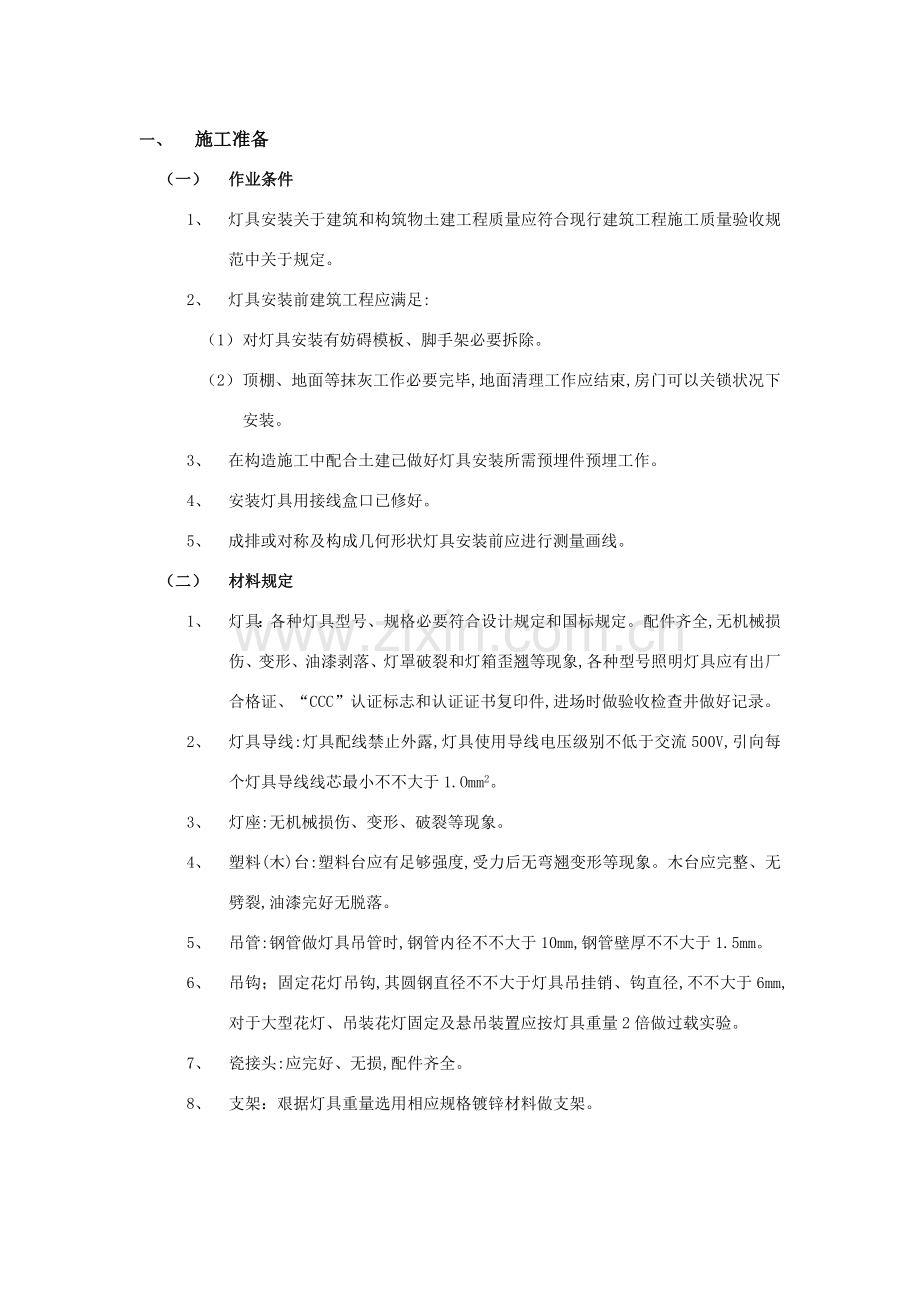

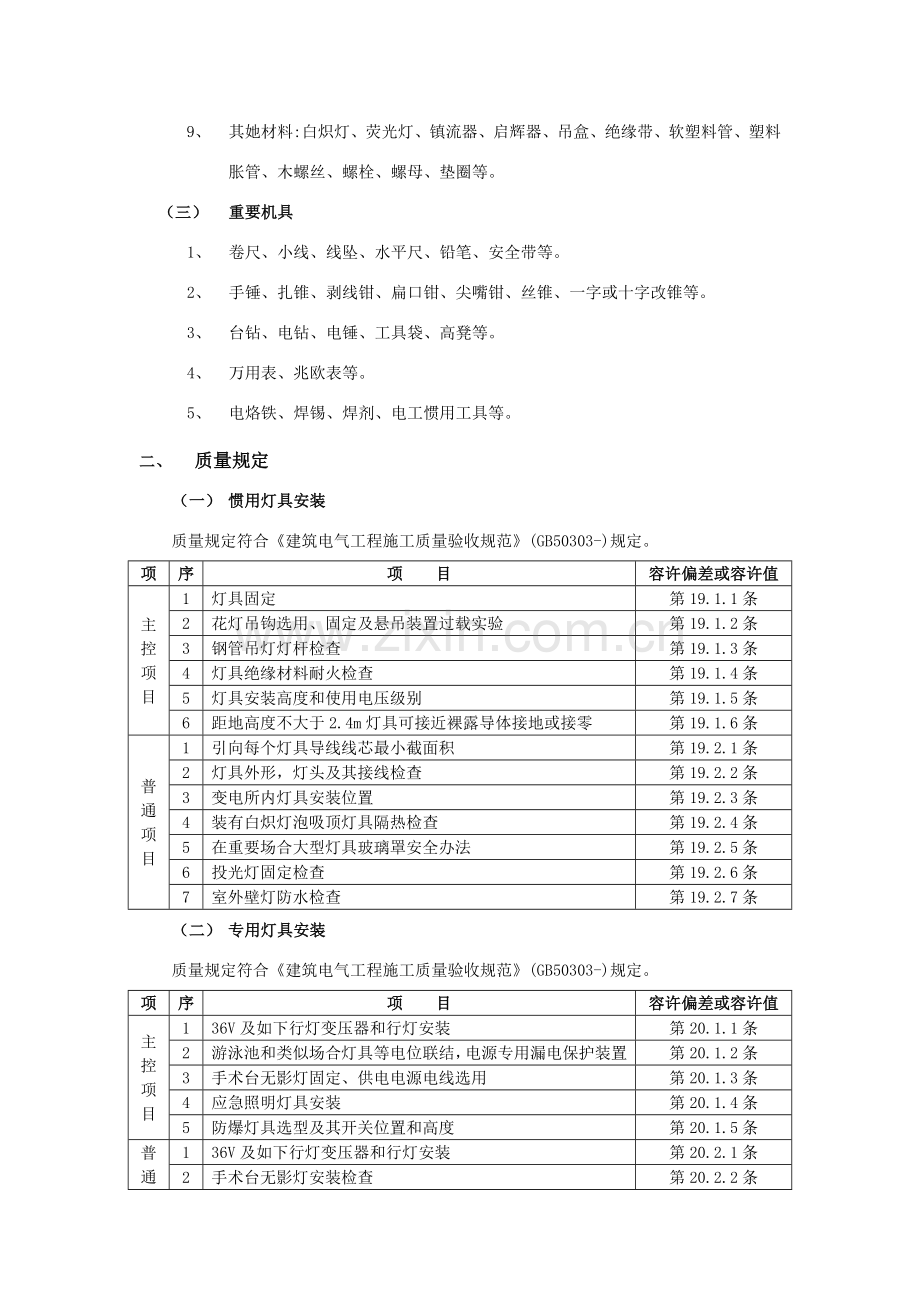

一、 施工准备（一） 作业条件1、 灯具安装关于建筑和构筑物土建工程质量应符合现行建筑工程施工质量验收规范中关于规定。2、 灯具安装前建筑工程应满足:（1） 对灯具安装有妨碍模板、脚手架必要拆除。（2） 顶棚、地面等抹灰工作必要完毕,地面清理工作应结束,房门可以关锁状况下安装。3、 在构造施工中配合土建己做好灯具安装所需预埋件预埋工作。4、 安装灯具用接线盒口已修好。5、 成排或对称及构成几何形状灯具安装前应进行测量画线。（二） 材料规定1、 灯具：各种灯具型号、规格必要符合设计规定和国标规定。配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井做好记录。2、 灯具导线:灯具配线禁止外露,灯具使用导线电压级别不低于交流500V,引向每个灯具导线线芯最小不不大于1.Omm2。3、 灯座:无机械损伤、变形、破裂等现象。4、 塑料(木)台:塑料台应有足够强度,受力后无弯翘变形等现象。木台应完整、无劈裂,油漆完好无脱落。5、 吊管:钢管做灯具吊管时,钢管内径不不大于10mm,钢管壁厚不不大于1.5mm。6、 吊钩；固定花灯吊钩,其圆钢直径不不大于灯具吊挂销、钩直径,不不大于6mm,对于大型花灯、吊装花灯固定及悬吊装置应按灯具重量2倍做过载实验。7、 瓷接头:应完好、无损,配件齐全。8、 支架：艰据灯具重量选用相应规格镀锌材料做支架。9、 其她材料:白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。（三） 重要机具1、 卷尺、小线、线坠、水平尺、铅笔、安全带等。2、 手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。3、 台钻、电钻、电锤、工具袋、高凳等。4、 万用表、兆欧表等。5、 电烙铁、焊锡、焊剂、电工惯用工具等。二、 质量规定（一） 惯用灯具安装质量规定符合建筑电气工程施工质量验收规范(GB50303-)规定。项序项 目容许偏差或容许值主控项目1灯具固定第19.1.1条2花灯吊钩选用、固定及悬吊装置过载实验第19.1.2条3钢管吊灯灯杆检查第19.1.3条4灯具绝缘材料耐火检查第19.1.4条5灯具安装高度和使用电压级别第19.1.5条6距地高度不大于2.4m灯具可接近裸露导体接地或接零第19.1.6条普通项目1引向每个灯具导线线芯最小截面积第19.2.1条2灯具外形，灯头及其接线检查第19.2.2条3变电所内灯具安装位置第19.2.3条4装有白炽灯泡吸顶灯具隔热检查第19.2.4条5在重要场合大型灯具玻璃罩安全办法第19.2.5条6投光灯固定检查第19.2.6条7室外壁灯防水检查第19.2.7条（二） 专用灯具安装质量规定符合建筑电气工程施工质量验收规范(GB50303-)规定。项序项 目容许偏差或容许值主控项目136V及如下行灯变压器和行灯安装第20.1.1条2游泳池和类似场合灯具等电位联结，电源专用漏电保护装置第20.1.2条3手术台无影灯固定、供电电源电线选用第20.1.3条4应急照明灯具安装第20.1.4条5防爆灯具选型及其开关位置和高度第20.1.5条普通项目136V及如下行灯变压器和行灯安装第20.2.1条2手术台无影灯安装检查第20.2.2条3应急照明灯具光源和灯罩选用第20.2.3条4防爆灯具及开关安装检查第20.2.4条三、 工艺流程熟悉图纸检查灯具安装灯具通电试运营四、 操作工艺（一） 熟悉图纸灯具安装前应熟悉电气安装图纸,依照设计安装图纸作材料筹划,灯具型号、规格、数量要符合设计规定。（二） 检查灯具1、 各种灯具型号、规格及外观质量必要符合设计规定和国标,并且厂家提供技术文献中应有灯具组装、安装阐明及合格证。2、 灯具配线应齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。3、 灯内配线检查:（1） 灯内配线应符合设计规定及关于规定,导线绝缘良好,无漏电现象；（2） 穿入灯箱导线在分支连接处不得承受额外应力和磨损,多股软线端头需盘圈、涮锡；（3） 灯箱内导线不应过于接近热光源,并采用隔热办法,灯具内配线应禁止外露；（4） 使用螺纹灯日时,相线必要压在灯芯柱上；（5） 荧光灯接线按厂家提供接线图对的接线。4、 特种灯具检查:（1） 各种标志灯批示方向对的无误；（2） 应急灯必要敏捷可靠；（3） 事故照明灯具应有特殊标志；（4） 供局部照明变压器必要是双圈,一次应装有熔断器；（5） 携带式局部照明灯具用橡套导线。（三） 灯具安装1、 普通规定。（1） 安装电气照明装置普通采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定办法,禁止使用木楔固定。（2） 照明灯其在易燃构造、装饰部位及木器家具上安装时,灯其周边应采用防火隔热办法,并选用冷光源灯具。（3） 安装在绝缘台上电气照明装置,其导线接头绝缘某些应伸出绝缘台表面。（4） 电气照明装置接线应牢固,电气接触应良好；需接地或接零灯具非带电金属某些应有明显标志专用接地螺丝。（5） 额定电压220金属灯具保护接地规定: 凡安装距地面高度低于2.4m灯具其金属外壳必要连接保护地线。 凡能进人吊顶上安装普通及特殊用途灯具,由于使用及维修不便,为了安全其灯具金属外壳应连接保护地线。 灯具保护接地线应与灯具专用接地螺丝可靠连接,其保护接地线截面应依照灯具相线截面选取,当灯具相线截面不大于1.5mm2时其保护线截面不不大于1.5mm2铜芯绝缘线。（6） 灯具固定应牢固可靠,每个灯具固定用螺丝或螺栓不少于2个。（7） 当吊灯灯具重量不不大于3kg时,应采用预埋吊钩或螺栓固定。当软线吊灯灯具重量不不大于0.5kg时,应增设吊链或用钢管来悬吊灯具。（8） 采用钢管做灯具吊杆时,钢管内径普通不不大于10mm,壁厚不不大于15mm。（9） 链吊式灯具吊链应使用法兰盘、镀锌铁链或承载电线等配套产品。吊链灯灯具不应受拉力,灯线必要与吊链编插在一起。（10） 软线吊灯软线两端应做保护扣,两端芯线必要涮锡。（11） 带有自在器软线吊灯,吊线应选用护套软线或套塑料软管保护,灯口应选用安全灯口。吊线垂直展开后灯其底部对地面距离应按图施工,图纸未明确时不低于0.8m。（12） 在潮湿及有腐蚀气体地方安装木台时,应加设椽皮垫圈、木台四周刷一遍防水漆。再刷两遍白漆,以保持木质干燥。（13） 在保证灯具底座不露光及维修不损坏吊顶状况下,为节约原材料,底座在250mm以上灯具吸顶安装时可不加装木台。（14） 嵌人顶棚内照明灯具安装应符合下列规定； 灯具灯头引线应选用与配管材质相似金属软管或阻燃波纹管保护,保护软管长度不超过一米。 灯头线保护软管两端用软管专用接头分别与线管、灯头盒及灯具箱罩、接线盒连接牢固。 灯具应固定在专设框架上,不应使吊顶龙骨承受灯其荷载。2、 塑料(木)台安装在顶板上安装塑料(木)台前先将塑料(木)台出线孔钻好,木台厚度不不大于12mm、不腐朽。然后检查灯线回路与否对的,安装塑料(木)台时,将灯线从塑料(木)台出线孔中穿出,将塑料(木)台紧贴住建筑物表面并对准灯头盒螺孔,用螺丝将塑料木台固定牢固。如果在圆孔板上固定塑料(木)台,应按图5-25施工。3、 灯座(平座式)安装。把从塑料(木)台出线孔甩出相线(即来自开关电源线)与平式灯座中心接线柱触点相连,把零线接到灯座螺口接线柱触点上,然后将灯座与塑料(木)台用螺丝固定好。应注旨在接线时防止螺口及中心触点固定螺丝松动,以免发生短路故障。4、 白炽软线吊灯用吊线盒安装。（1） 软线加工:软线吊灯安装前应依照图纸计算灯具数量及安装高度掐出灯线长度进行组装。一方面将掐好灯线两端测锡,套上保护用塑料软管,一端接好灯座(吊式)，另一端穿上吊线盒盒盖,由于吊线盒和灯座接线螺丝不能承受灯具重量,因而灯线在吊线盒盖和灯座内应打好结扣,使结扣处在吊线盒和灯座出线孔处,之后准备进行现场安装。注意如果使用螺日灯座,相线应接于灯座顶芯,零线应接于螺丝外皮。（2） 灯具安装:把从塑料(木)台甩出接灯线留出恰当维修长度,削出线芯,然后穿入吊线盒底座线孔内,将吊线盒底座用螺丝固定在塑料(木)台中心上。软线吊灯用胶质吊线盒,在潮湿处用瓷质吊线盒,将吊线盒盖内灯头线与吊线盒底座螺丝进行紧固,之后拧上盒盖,将吊灯放垂直,安装即可完毕。5、 白炽软线吊灯用法兰盘安装。（1） 软线加工:吊灯依照设计数量及安装高度掐好灯线长度进行组装,一方面将掐好灯线两端涮锡,套上保护用塑料软管,一端接好灯座,另一端穿入法兰盘内打好接扣后准备进行现场安装。（2） 灯具安装:把从塑料(木)台甩出按灯线留出恰当维修长度,削出线芯,线芯应高出塑料(木)台台面。一方面将法兰盘内吊灯软线在从塑料(木)台甩出接灯线线芯上缠绕5圈后,将接灯线芯折回压紧、涮锡后,用粘塑料带和黑胶布分层包扎紧密,将包好接头调顺,扣于法兰盘内,法兰盘与塑料(木)台中心找正后用木螺丝固定即可。6、 白炽软线吊灯用自在器安装。（1） 软线加工:一方面依照灯具安装高度及数量,把灯吊线所有预先掐好,应保证在吊线所有放下后.其灯泡底部距地面高度为0.81.1m之间。将吊线两端线芯削出进行涮锡,依照己掐好吊线长度断取软塑料管,并将塑料管两端管头剪成两半,其长度为20mm,然后把吊线穿入塑料管,把自在器穿套在塑料管上,然后将吊盒盖和灯座盖分别套入吊线两端,再将剪成两半软塑料管端头紧密搭接,加热粘合,然后挽好保险扣,将灯座盖盖好,准备进行现场安装。（2） 灯具安装:安装前一方面将塑料(木)台甩出接灯线与吊线盒底座接线螺丝进行连接后并固定吊线盒底座,之后将己经组装好吊盒内灯线与吊线盒底座接线螺丝进行连接后拧紧吊线盒盖,将吊灯放垂直即可安装完毕。7、 壁灯妥装。用接线盒安装壁灯时,一方面依照灯具外形选取适当塑料(木)台,把灯具摆放在上面,四周留出余量要对称,然后用电钻在木台上开出线孔和安装孔,在灯具底板上开安装孔,将灯具灯头线从木台出线孔中甩出,在接线盒内接头,并包扎严密,将接头塞入盒内,之后把塑料(木)台对正接线盒,紧贴墙面,用机螺丝将塑料(木)台直接固定在盒子耳朵上,调节塑料(木)台使其平整不歪斜,最后配好灯泡、灯伞或灯罩。安装在室外壁灯应打泄水孔,木台与墙面之间应加胶垫。8、 普通白炽吸顶灯安装。一方面将木台固定在天花板预埋件或盒子上,在吸顶灯安装前需在灯具底座与木台之问铺垫石棉板,之后将灯具与木台进行固定,无木台时可直接把灯具底板与建筑物表面用螺栓固定,之后进行灯具接线,若灯泡与木台过近在灯泡与木台中间应有隔热办法(即铺垫3mm厚石棉板或石棉布隔热),在灯位盒上安装吸顶灯,其灯具木台应完全遮住灯位盒。9、 组合式吸顶花灯安装。（1） 组合式吸顶花灯组装 一方面将灯具托板放平,如果托板为多块拼装而成,就要将所有边框对齐,并用螺丝固定,将其连成一体,然后按照阐明书及示意图把各个灯头装好。 拟定出线和走线位置,将瓷接头用机螺丝固定在托板上。 依照己固定好瓷接头至各灯头距离掐线,把掐好导线削出线芯,盘好圈后进行涮锡,然后压入各个灯头,理顺各灯头相线和零线,用线卡子分别固定后按供电规定分别压人瓷接头灯具组装完后,依照预埋螺栓和灯头盒位置,在灯具托板上找出或用电钻开好安装孔和出线孔,准备进行现场安装。（2） 灯具安装:安装时把托板托起,将电源线与从组装灯具甩出导线连接并包扎严密,把导线塞人灯头盒内,然后把托板安装孔对准预埋螺栓,使托板四周和顶棚贴紧,用螺母将其拧紧,调节好各个灯口:并上好灯泡,悬挂好灯具各种饰物即可完毕。10、 组装式吊链荧光灯安装。（1） 灯具构成:除灯管、启辉器和镇流器外,尚有灯架、灯座和启辉器座等附件。（2） 灯具组装:依照灯具安装高度进行组装,掐好灯具接线长度井两端涮锡,将吊链挂在灯箱挂钩上。先把管座、镇流器和启辉器座安装在灯架相应位置上,连接镇流器到一侧灯管接线,再连接启辉器座到两侧管座接线,用软线再连接好镇流器及管座另一接线端,并由灯架出线孔穿出灯架,在灯架出线孔处套上软塑料管以保护导线,导线与吊链叉编在一起穿人法兰盘,应注意这两根导线中间不应有接头,连接处均应挂锡。组装式吊链荧光灯在安装前集中加工,经通电实验后再进行现场安装。（3） 灯具安装:在建筑物顶棚上安装塑料(木)台,将吊盒或法兰固定在塑料(木)台中心。安装时将灯具导线与吊线盒或法兰盘内甩出电源线进行连接,当在法兰盘内连接时用粘塑料带和黑胶布分层包扎紧密,理顺接头扣于法兰盘中心内并固定法兰盘,将灯具反光板用机螺丝固定在灯箱上,调节好灯角,最后将灯管装上即可。11、 荧光吸顶灯安装。依照已敷设灯位盒位置,拟定出荧光灯安装位置,按灯位盒安装孔位置,将荧光灯贴紧建筑物表面,荧光灯灯箱应完全遮盖住灯头盒,在灯箱底板上用电钻打安装孔,并在灯箱对着灯位盒位置同步打进线孔。安装时,在进线孔处套上软塑料管保护导线,将电源线引入灯箱内,用机螺丝固定灯箱,在灯箱另一端应使用胀管螺栓固定,使其紧贴在建筑物表面上,并将灯箱调节顺直。灯箱固定后,将电源线压入灯箱端子板上,把灯具反光板固定在灯箱上,最后安装荧光灯管。12、 荧光吸顶灯在吊顶上安装。（1） 灯具组装:为了防止灯管掉下,应选用弹簧灯座,在安装镇流器时,要按镇流器接线图施工,特别是附加镇流器不能接错,否则要损坏灯管。选用镇流器、启辉器与灯管要匹配,不能随便代用,荧光灯组装按阐明书及组装接线图进行。（2） 灯具安装:荧光灯安装在吊顶上,轻型灯具应用自攻螺丝将灯箱固定在龙骨上；当灯具重量超过3kg时,不应将灯箱与吊顶龙骨直接相连接,应使用吊杆螺栓与设立在吊顶龙骨上固定灯具专用龙骨连接；大(重)型灯具专用龙骨应使用吊杆与建筑物构造相连接。灯箱固定后,将电源线压人灯箱内瓷接头上,把灯具反光板固定在灯箱上,并将灯箱调节顺直,最后把荧光灯管装好即可。13、 嵌人式灯具安装。（1） 嵌入式灯具镶嵌在顶棚中,嵌入筒灯普通安装在吊顶罩面板上。嵌入式灯具应采用曲线锯挖孔,灯具与吊顶面板保持一致。其她小型灯具可安装在龙骨上,大型嵌入式灯具安装时则应采用在混凝土板中伸出支承铁架、铁件相连接办法。（2） 顶棚开孔:灯具安装前应熟悉灯具样本,理解灯具形式及连接构造,以便拟定埋件位置和开口位置大小。先以罩面板按嵌入式灯具开口大小围合成孔洞边框,此边框即为灯具提供连接点,大吸顶灯可在龙骨上需要补强部位增长附加龙骨,做成圆开口或方开口。（3） 灯具安装:在吊顶安装后,依照灯具安装位置进行弹线,拟定灯具支架固定点位置。 轻型灯具可以直接固定在主龙骨上。 大型灯具(设计规定做承载实验)在预埋螺栓、吊钩、吊杆或吊顶上嵌入式安装专用骨架等物件上安装时,应全数按2倍于灯具重量做承载实验,并填写“大型照明灯具承载实验登记表”。目为检查其固定限度与否符合设计规定,同步也为了使用安全。注意应依照灯具安装位置,用预埋件或胀管螺栓把支架固定牢固。 重量超过3kg大型嵌入式灯具,在楼板施工时就应把预埋件埋好,而埋件位置要精确。 灯具支架固定后,将灯箱用机螺丝固定在支架上,再将电源线引人灯箱与灯具导线连接并包扎紧密。调节各个灯口和灯脚,装上灯泡或灯管,灯具电源线不应贴近灯具外壳,接灯线长度要恰当留有余量,最后调节灯具,安装灯罩,调节灯具边框与顶棚面装修直线平行即可。（4） 嵌入顶棚内灯具安装应注意下列规定: 灯具应固定在专设框架上,电源线不应贴在灯具外壳、灯线应留有余量。 灯罩边框应压住罩面板或遮盖面板板缝,并应与顶棚面板贴紧。矩形灯具边框边沿应与顶棚面装修直线平行,如灯具对称安装时,其纵横中心轴线应在一条直线上,偏斜不应不不大于5mm。 多支荧光灯组合启动式灼具,灯管排列应整洁,灯内金属问隔片或隔栅安装排列整洁,不应有弯曲、扭、斜等缺陷。14、 吊杆灯安装。（1） 灯具构成:吊杆、法兰、灯座或灯架,白炽灯出厂前己是组装好成品,而荧光吊杆灯需要进行组装。采用钢管做灯具吊杆时,钢管内径普通不不大于10mm。（2） 灯具组装:白炽灯软线加工后,与灯座连接好,将一端穿入吊杆内,由法兰穿出,导线露出吊杆管日长度不应不大于150mm,准备到现场安装。（3） 灯具安装:先固定木台，然后把灯具用木螺丝固定在木台上。超过3kg灯具,吊杆应吊挂在预埋吊钩上。灯具固定牢固后再拧紧法兰顶丝,应使法兰在木台中心,偏差不不不大于2mm,安装好吊扦应垂直。双杆吊杆荧光灯安装后双杆应平行。15、 吊式花灯安装。（1） 吊式花灯组装:一方面按照从灯具自身接线盒到各个灯头距离掐线,将掐好导线从各个灯头穿到灯具自身接线盒内,然后把与灯头连接导线一端盘圈、涮锡后压在各个灯头接线柱上,导线另一端涮锡,在接线盒内理顺各个灯头相线和零线,依照相序分别连接、包扎并甩出电源引入线从吊杆中穿出。（2） 吊式花灯安装:固定花灯吊杆,其圆钢直径不不大于灯具吊挂销钉直径,且不不大于6mm。将组装好灯其托起,并把预埋吊杆插入灯具内,把吊挂销钉插入后将其尾部摆开成燕尾状,将其压平,导线接头,包扎严密理顺后向上推起灯具上部扣碗,将接头扣于其内,并将扣碗紧贴顶棚,拧紧固定螺丝,调节各个灯口,安装好灯泡、灯罩。（3） 大型花灯采用专用绞车悬挂固定并符合下列规定: 绞车棘轮必要有可靠闭锁装置； 绞车钢丝绳抗拉强度不不大于花灯重量10倍； 钢丝绳长度,当花灯放下时距地面或其她物体不得不大于200mm,且灯线不应拉紧； 吊装花灯固定及悬吊装置应作2倍过载起吊实验； 安装在重要场合大型灯具玻璃罩应有防止其碎裂后向下溅落办法,除设计另有规定外,普通可用透明尼龙编织保护网,网孔规格应依照实际状况拟定。16、 特种灯具安装。（1） 行灯安装: 电压不得超过36V； 灯体及手柄应绝缘良好,结实耐热,耐潮湿； 灯头与灯体结合紧密.灯头应无开关； 灯泡外部应有金属保护网； 金属网、反光罩及悬吊挂钩应固定在灯具绝缘某些上。在特别潮湿场合或工作地点狭窄、行动不便场合(如在锅炉内、金属容器内工作),行灯电压不得超过12V。（2） 携带式局部照明灯具导线用橡套软线。（3） 金属卤化物灯安装:灯具安装高度在5m以上；电源线经接线柱连接,不得使电源线接近灯具表面；灯管必要与触发器和限流器配套使用。（4） 投光灯底座应固定牢固,按需要方向将驱轴拧紧固定。（5） 事故照明线路和白炽灯泡容量在100W以上密封安装时应使用耐温线。（6） 36及以上照明变压器安装: 变压器应采用双圈,不容许采用自耦变压器； 电源侧应有短路保护,其熔丝额定电流不不不大于变压器额定电流； 外壳、铁心和低压侧应接保护地线。（四） 建筑物照明通电试运营灯具安装完毕,各个支路绝缘电阻摇测合格,容许通电试运营。公用建筑照明系统通电持续试运营时问为24h,民用住宅照明系统通电持续试运营时间为8h。所有照明灯具均应启动,且每2h记录运营状态1次,持续运营时间内无端障。同步检查灯具控制与否灵活、精确；开关与灯具控制顺序相相应,如果发现问题必要断电,然后查找因素进行修复。五、 应注意质量问题1、 成排灯具中心线偏差超过容许范畴:在拟定成排灯具位置时,必要拉线,最佳拉十字线。2、 木台固定不牢,与建筑物表面有缝隙,木台直径在75150mm时,应用两条螺丝固定，木台直径在150mm以上时,应用三条螺丝成三角架固定。3、 法兰盘、吊盒、平灯口不在塑料(木)台中心线上,其偏差超过1.5mm,安装时应先将法兰盘、吊盒、平灯口中心线对正塑料(木)台中心。4、 吊链日光灯吊链选用不当,应按下列规定进行更换:带罩或双管日光灯以及单管无罩日光灯链装,应使用镀锌吊链。5、 采用木构造明(暗)装灯具时,导线接头和普通塑料导线裸露,应采用防火办法,导线接头应放在灯头盒内或器具内，塑料导线应改用护套线进行敷设,或放在阻燃型塑料线槽内进行明配线。6、 各类灯具合用场合和安装办法,应参照生产厂家提供安装示意图和阐明书进行安装。何种灯具不采用木台直接安装在构造上,应由设计拟定。在接地范畴内安装金属外壳灯具,灯具本体上应设有专用接地螺栓。六、 成品保护1、 灯具进入现场后应码放整济、稳固,并要注意防潮,搬运时应轻拿轻放,以免碰坏表面镀锌层、油漆及玻璃罩。2、 安装灯具时不要碰坏建筑物门窗及墙面。3、 灯具安装完毕后不得再次喷浆,以防止器具被污染。七、 应注意安全问题1、 安装较重大灯具,必要搭设脚手架操作。安装在重要场合大型灯其玻璃翠应有防止其碎裂后向下溅落办法,除设计另有规定外,普通可用透明尼龙编织保护网,网孔规格应依照实际状况决定。2、 使用梯子靠在柱子工作,顶端应绑牢。在光滑坚硬地面上使用梯凳时,必要考虑防滑办法。3、 使用人字梯必要结实.距梯脚4060mm处要设拉绳,防止劈开；不准站在梯子最上一层工作,梯凳上禁止放工具、材料。4、 高空作业,无防护设施时,必要系安全带并栓在牢固部位上。5、 在吊顶房问工作时,现场禁止吸烟和用火。顶棚内如有暗灯,灯位四周应加防火材料,防止起火。
