塔吊基本设计计算书

编 制：
审 核：
审 批：

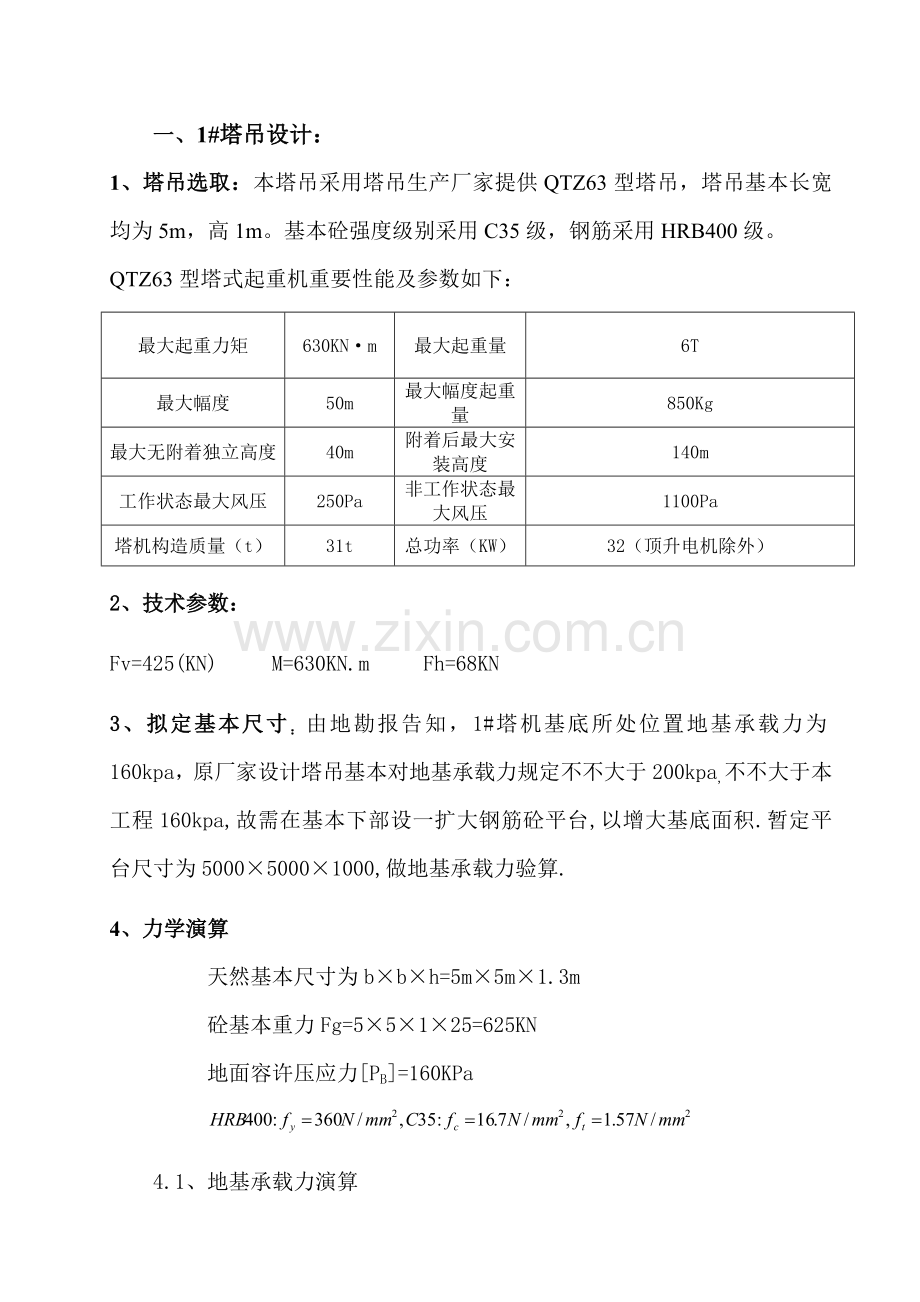

一、1#塔吊设计：
1、塔吊选取：本塔吊采用塔吊生产厂家提供QTZ63型塔吊，塔吊基本长宽均为5m，高1m。基本砼强度级别采用C35级，钢筋采用HRB400级。
QTZ63型塔式起重机重要性能及参数如下：
最大起重力矩
630KN·m
最大起重量
6T
最大幅度
50m
最大幅度起重量
850Kg
最大无附着独立高度
40m
附着后最大安装高度
140m
工作状态最大风压
250Pa
非工作状态最大风压
1100Pa
塔机构造质量（t）
31t
总功率（KW）
32（顶升电机除外）
2、技术参数：
Fv=425(KN) M=630KN.m Fh=68KN
3、拟定基本尺寸：由地勘报告知，1#塔机基底所处位置地基承载力为160kpa，原厂家设计塔吊基本对地基承载力规定不不大于200kpa,不不大于本工程160kpa,故需在基本下部设一扩大钢筋砼平台,以增大基底面积.暂定平台尺寸为5000×5000×1000,做地基承载力验算.
4、力学演算
天然基本尺寸为b×b×h=5m×5m×1.3m
砼基本重力Fg=5×5×1×25=625KN
地面容许压应力[PB]=160KPa

4.1、地基承载力演算
地基承载力为：f=25㎡×160KPa/10=400吨
塔吊构造自重：Fv=31吨
塔吊基本自重：Fg=25×1.35×2.5=84.37吨
f=216吨＞F=Fv+Fg=31+84.37=115.37吨
因此，地基承载力能满足塔吊使用规定。
4．2塔吊抗倾覆演算

e=0.751m<b/3=5/3=1.67m 满足规定
4.3、偏心荷载下地面压应力验算：
<160kP 满足规定
4.4、抗剪强度验算：按GB50007-《建筑地基基本设计规范》公式（8.4.9）

满足规定。
4.5、冲切承载力验算：按GB50007-《建筑地基基本设计规范》公式（8.4.7-1和8.4.7-2）

满足规定。
4.6、配筋计算：
基本自重均布荷载：q=843.7÷5.0=168.74KN/m
由自重引起弯矩:M=(1/8)ql²=(1/8)*168.74*5²=527.31KN.m
M1=FL/4=310*5/4=387.5KN.m
As=M/fyrh。
=(630+527.31+387.5)*106 /360*0.9*(1000-70)=5126.78mm2
选用双向双层30-Ф20满足规定

二、2#塔吊设计：
1、塔吊选取：本塔吊采用塔吊生产厂家提供QTZ63型塔吊，塔吊基本长宽均为6m，高1m。基本砼强度级别采用C35级。
QTZ63型塔式起重机重要性能及参数如下：
最大起重力矩
630KN·m
最大起重量
6T
最大幅度
50m
最大幅度起重量
850Kg
最大无附着独立高度
38m
附着后最大安装高度
118m
工作状态最大风压
250Pa
非工作状态最大风压
1100Pa
塔机构造质量（t）
31t
总功率（KW）
32（顶升电机除外）
2、技术参数：
Fv=310(KN) M=630KN.m Fh=68KN
3、拟定基本尺寸：由地勘报告知，2#塔机基底所处位置地基承载力为60kpa，原厂家设计塔吊基本对地基承载力规定不不大于200kpa,远不不大于本工程60kpa,故需在基本下部设一扩大钢筋砼平台,以增大基底面积.暂定平台尺寸为6000×6000×1000,做地基承载力验算.
4、力学演算
天然基本尺寸为b×b×h=6m×6m×1m
砼基本重力Fg=6×6×1×25=900KN
地面容许压应力[PB]=60KPa

4.1、地基承载力演算
地基承载力为：f=36㎡×60KPa/10=216吨
塔吊构造自重：Fv=31吨
塔吊基本自重：Fg=36×1.0×2.5=90吨
f=216吨＞F=Fv+Fg=31+90=121吨
因此，地基承载力能满足塔吊使用规定。
4.2、塔吊抗倾覆演算

e=0.692m<b/3=6/3=2m 满足规定
4.3、偏心荷载作用地面压应力验算：
<60kP 满足规定
4.4、抗剪强度验算：按GB50007-《建筑地基基本设计规范》公式（8.4.9）

满足规定。
4.5、冲切承载力验算：按GB50007-《建筑地基基本设计规范》公式（8.4.7-1和8.4.7-2）

满足规定。
4.5、配筋计算：
基本自重均布荷载：q=900÷6.0=150KN/m
由自重引起弯矩:M=1/8ql²=1/8*150*6²=675KN.m
M1=FL/4=310*6/4=465KN.m
As=M/fyrh。
=(630+675+465)*106 /360*0.9*(1000-70)=6219.7mm2
选用双向双层33-Ф20即可满足规定

附：QTZ63塔吊基本尺寸、配筋及预埋件详见《QTZ63塔吊基本图》。
